Поперечное сечение трубы и ее внутренний объем: методы расчета

Содержание:

Подбор диаметра трубы для отопления
Определение диаметра в бытовых условиях
расчет поперечного сечения, как рассчитать, как найти проходное сечение
Методы расчета пропускной способности трубопроводов
Проверка планируемой трубы на величину естественной тяги
- Калькулятор расчета естественной тяги дымовой трубы.
Способы расчета пропускной способности трубопровода
Нюансы расчета площади по внутренней стороне трубы
Двухтрубный контур в квартире многоэтажки
Проведение расчетов
Высота дымоходной трубы.
- Цены на дымоходную трубу
Рекомендации по установки дренажных карманов
Методики расчета

Подбор диаметра трубы для отопления

Этот метод основан не на расчетах, а на закономерности, которая прослеживается при анализе достаточно большого количества систем отопления. Это правило выведено монтажниками и используется ими на небольших системах для частных домов и квартир.

Из большинства котлов отопления выходят патрубки подачи и обратки двух размеров: ¾ и ½ дюйма. Вот такой трубой и делается разводка до первого разветвления, а дальше на каждом разветвлении размер уменьшается на один шаг.

Таким способом можно определить диаметр труб отопления в квартире. Системы обычно небольшие — от трех до восьми радиаторов в системе, максимум — две-три ветки по одному-два радиатора на каждой.

Для такой системы предложенный способ — отличный выбор. Практически также дело обстоит и для небольших частных домов. А вот если имеется уже два этажа и более разветвленная система, то приходится уже считать и работать с таблицами.

Определение диаметра в бытовых условиях

Расчет трубы как рассчитать вес массу и объем трубы

До того, как замерить диаметр трубы, нужно приготовить следующие инструменты и устройства:

рулетка или стандартная линейка;
штангенциркуль;
фотоаппарат — его задействуют при необходимости.

В этом случае выполняют измерение диаметра труб в такой последовательности:

Подготовленные инструменты прикладывают к месту, где находится самая широкая часть торца изделия.
Потом отсчитывают количество делений, соответствующих размеру диаметра.

Данный способ позволяет узнавать параметры трубопровода с точностью, составляющую несколько миллиметров. Иногда требуется определить и площадь трубопровода, что тоже весьма просто сделать.

Для измерения внешнего диаметра труб с небольшим сечением можно задействовать такой инструмент как штангенциркуль:

Раздвигают его ножки и прикладывают к торцу изделия.
Затем их нужно сдвинуть так, чтобы они оказались плотно прижатыми к наружной стороне стенок трубы.
Ориентируясь на шкалу значений приспособления, узнают требуемый параметр.

Этот метод определения диаметра трубы дает довольно точные результаты, до десятых миллиметра.

Нередко в бытовых условиях возникает необходимость узнать, как измерять диаметр трубы, имеющей большое сечение. Существует простой вариант, как это сделать: достаточно знать длину окружности изделия и константу π, равную 3,14. Не намного сложнее узнать объем трубы, выполнив простые расчеты.

Сначала при помощи рулетки или куска шнура обмеряют трубу в обхвате. Потом подставляют известные величины в формулу d=l:π, где:

d – определяемый диаметр;

l – длина измеренной окружности.

К примеру, обхват трубы составляет 62,8 сантиметра, тогда d = 62,8:3,14 =20 сантиметров или 200 миллиметров.

Бывают ситуации, когда проложенный трубопровод полностью недоступен. Тогда можно применить метод копирования. Суть его заключается в том, что к трубе прикладывают измерительный инструмент или небольшой по размеру предмет, у которого известны параметры.

расчет поперечного сечения, как рассчитать, как найти проходное сечение

Расчёт веса квадратной трубы 80х80х3,5 мм

Произвести расчет сечения трубы довольно просто, ведь для этого есть ряд стандартных формул, а также многочисленные калькуляторы и сервисы в интернете, которые могут выполнить ряд простых действий. В данном материале мы расскажем о том, как рассчитать площадь сечения трубы самостоятельно, ведь в некоторых случаях нужно учитывать ряд конструкционных особенностей трубопровода.

Формулы вычислений

При проведении вычислений нужно учитывать, что по существу трубы имеют форму цилиндра. Поэтому для нахождения площади их сечения можно воспользоваться геометрической формулой площади окружности. Зная внешний диаметр трубы и значение толщины его стенок, можно найти показатель внутреннего диаметра, который понадобится для вычислений.

Стандартная формула площади окружности такова:

S=π×R2, где

R – величина радиуса;

S – площадь сечения трубы, вычисленная для внутреннего диаметра.

Порядок расчета

Поскольку главная задача – это найти площадь проходного сечения трубы, основная формула будет несколько видоизменена.

В результате вычисления производятся так:

S=π×(D/2-N)2, где

D – значение внешнего сечения трубы;

N – толщина стенок.

Приведем числовой пример нахождения поперечного сечения трубы, с наружным диаметром в 1 метр (N). При этом стенки имеют толщину в 10 мм (D). Не вдаваясь в тонкости, примем число π равным 3,14.

Итак, расчеты выглядят следующим образом:

S=π×(D/2-N)2=3,14×(1/2-0,01)2=0,754 м2.

Физические характеристики труб

Выводы

Таким образом, определение площади сечения трубы является очень важным, однако, в процессе проектировки нужно обращать внимание на характеристики и особенности системы, материалы трубных изделий и их прочностные показатели.

Методы расчета пропускной способности трубопроводов

Онлайн калькулятор расчета кровли: тонкости расчета и проверка результатов

Гидравлические расчеты проводятся с целью подбора элементов системы с оптимальными характеристиками для обеспечения бесперебойной работы, уменьшения эксплуатационных расходов и снижения износа оборудования.

Гидравлический расчет трубопровода

Расчеты ведутся с помощью таблиц Шевелева по следующему алгоритму:

Задается нужный расход Q и оптимальная скорость среды на каждом участке.
Подбирается диаметр трубы, определяются потери напора по длине.
Процедура повторяется для всех участков.
Находится удельное значение потери давления на 1 пог. м.
Суммируются все остальные потери от всасывания, местного сопротивления и т.д. Полученное значение должно быть меньше или равно мощности насоса.
Исходя из технических характеристик оборудования определяется расход Qнасоса.
Сравниваются Q и Qнасоса. При приблизительном равенстве значений насос подобран правильно. Если нет, нужно задать новые параметры и посчитать заново.

Расчет пропускной способности канализационных труб

Задается диаметр и угол наклона, при котором сточные воды стекают произвольно, а система постоянно самоочищается (от 0,005 до 0,035 в зависимости от сечения):

Степень наполнения трубы по нормативу 0,6-0,8 и также зависит от диаметра:

По таблицам Лукиных уточняется, соответствует ли выбранный диаметр заданным параметрам. Если есть отклонения, сечение нужно изменить в большую/меньшую сторону. Для более точных расчетов используются графики, формулы и поправочные коэффициенты.

Расчет пропускной способности газопроводов

В соответствии с параметрами проектируемой сети задаются диаметры труб на входе и выходе в ГРС. Затем, сравнивая значения по таблицам, находят такое соотношение, при котором условия максимально соблюдены.

Давление газа в газопроводе: классификация, виды и категории труб
Природный газ используется в быту и на производственных предприятиях. Для доставки его к месту назначения применяют трубопроводы. Важнейший показатель для них — давление газа в газопроводе. Эта…

Как рассчитать параметры дымохода

Главные характеристики, которые определяются в ходе расчетов, — длина трубы дымохода и ее рабочее сечение. При неправильном подборе параметров токсичные вещества не удаляются из камеры сгорания и проникают в помещение.

При проектировании используются нормативы СП 7.13130.2013 и СНиП III-Г.11-62. Хотя последний регламент считается недействующим, там содержатся рекомендации, касающиеся именно дымоходов.

Сложные промышленные устройства рассчитываются в профессиональных бюро, для домашних печей применяется более простая методика.

Пример:

Задается скорость движения дыма U=2 м/с.
За час в топке сгорает примерно В=6 кг дров влажностью 20-25%.
Температура разогретого дыма T=140°.

Объем исходящего дыма определяется по формуле:

Vгаз = (В х Vтоплx (1+Т/273))/3600, м3/с , где Vтопл — объем воздуха, требуемый для сжигания 1 кг дров. В данном случае это 10 м³, для бурого угла 12 м³, для каменного 17 м³.

Vгаз=6х10х(1+140/273))/3600=0,025 м³/с.

Зная объем исходящего газа и его скорость, можно найти площадь сечения трубы дымохода:

S=Vгаз/U=0,025/2=0,0126 м².

Диаметр определяется по геометрической формуле:

D=2√(S/p)=2√(0,0126/3,14)=0,126 м = 126 мм.

Ближайший диаметр трубы с округлением в большую сторону — 150 мм.

Длина дымохода для обеспечения нормальной тяги подбирается по СП 7.13130.2013, где нормируются высота от оголовка до колосниковой решетки печи, конька крыши, а также расстояние до окружающих крупных объектов.

Проверка планируемой трубы на величину естественной тяги

По сути, основные параметры дымовой трубы мы уже определили – достаточное сечение ее канала и высоту. Но для приборов с естественной тягой никогда не лишним будет проверить силу этой самой тяги. Чтобы не получилось, что построенный дымоход вдруг отказывается выполнять свои основные функции.

Тяга – это, по сути, разница давлений горячих газов в трубе и наружного воздуха. Именно эта разница и стимулирует движение газового потока по каналу дымохода.

Считается, что для нормальной работы дымохода с естественной тягой эта разница должна составлять не менее 4 паскаль на каждый метр высоты трубы (0,408 мм водяного столба или 0,03 мм ртутного столба). То есть для пятиметровой трубы (наш минимум) тяга должна быть не менее 20 Па. Это обеспечивает и нормальный отвод газов, и необходимый приток воздуха для непрерывного горения топлива.

Как просчитать эту тягу. Естественно, она во многом зависит от плотностей газов, которые, в свою очередь, тесно взаимосвязаны с температурой. В этом можно убедиться взглянув на формулу, с которой мы и будем работать:

ΔP = Hтр × g × Pатм × (1 / Тв – 1 / Тдс) / 287,1

ΔP — естественная тяга в трубе, Па.

Hтр — высота дымовой трубы, м.

g — ускорение свободного падения (9.8 м/с²);

Pатм — атмосферное давление. Нормальным считается значение в 750 мм ртутного столба. Однако, местность, для которой проводится расчет, может иметь и свою специфику. Надо правильно понимать, сто нормой считается уровень моря. А с ростом высоты эта норма начинает снижаться. Причем – довольно значительно. Так что при расчетах необходимо будет руководствоваться нормой для своего региона проживания.

Атмосферное давление обычно измеряется в миллиметрах ртутного столба. Однако, для расчета в системе СИ требуется перевести его в паскали. Это несложно, если знать, что 1 мм рт. ст. = 133,3 Па.

Тв — температура воздуха на улице. Причем, приведенная к шкале Кельвина, то есть С° + 273.

Тдс — средняя температура газов в дымоходе. Определяется как среднее арифметическое показателей на входе и выходе, с последующим приведением к шкале Кельвина.

287,1 — газовая постоянная воздуха. Правильнее было бы подобрать эту величину под конкретный химический состав отводимых газов. Но в нашем случае ошибка значительной, сильно влияющей на конечный результат, не станет.

Несколько важных замечаний по температуре на входе и выходе.

Всегда следует стремиться к оптимальным ее значениям. Статистика показывает, что большинство возгораний происходит с банными печами, в который практически отсутствует теплоотвод, в короткие сроки нагоняется жар в парилке, и при этом дымоход обычно раскаляется до опасных температур. Поэтому нужно уметь управлять температурами в трубе, используя доступные средства – шиберы, задвижки, устройства дополнительной утилизации тепла (например, водогрейные баки).

В бытовых и отопительных печах с этим попроще, но все равно контроль необходим. В котлах, где сама суть работы заключается в постоянной отдаче тепла циркулирующему теплоносителю, эти вопросы так остро не стоят.

Режим 900 ÷ 600 ℃ (вход и выход), встречающийся у некоторых на банных печах — чрезвычайно опасен во всех отношениях, и даже не должен рассматриваться! Разумные рамки (и то – верхний их предел) это 600 ÷ 400 градусов для бытовых кирпичных и металлических печей. Обычно же стараются выдерживать в диапазоне 400 ÷ 200 ℃. Для газового оборудования нижняя граница может падать и ниже 100 градусов.

Если все исходные значения для подстановки в формулу известны – можно переходить к расчёту. Для этого опять предлагаем воспользоваться возможностями специального онлайн-калькулятора.

Калькулятор расчета естественной тяги дымовой трубы.

Если полученная разница давлений попадает в нормы (более 4 Па на метр высоты трубы) – то проверку можно назвать успешной.

Основные параметры дымовой трубы получены – можно переходить к выбору материалов и детальному проектированию.

О многих других тонкостях самостоятельного проектирования дымохода расскажет предлагаемое видео:

Способы расчета пропускной способности трубопровода

Перед тем, как посчитать пропускную способность трубы, нужно узнать основные обозначения, без которых проведение расчетов будет невозможным:

Внешний диаметр. Данный показатель выражается в расстоянии от одной стороны наружной стенки до другой стороны. В расчетах этот параметр имеет обозначение Дн. Внешний диаметр труб всегда отображается в маркировке.
Диаметр условного прохода. Это значение определяется как диаметр внутреннего сечения, который округляется до целых чисел. При расчете величина условного прохода отображается как Ду.

Расчет проходимости трубы может осуществляться по одному из методов, выбирать который необходимо в зависимости от конкретных условий прокладки трубопровода:

Физические расчеты. В данном случае используется формула пропускной способности трубы, позволяющая учесть каждый показатель конструкции. На выборе формулы влияет тип и назначение трубопровода – например, для канализационных систем есть свой набор формул, как и для остальных видов конструкций.
Табличные расчеты. Подобрать оптимальную величину проходимости можно при помощи таблицы с примерными значениями, которая чаще всего используется для обустройства разводки в квартире. Значения, указанные в таблице, довольно размыты, но это не мешает использовать их в расчетах. Единственный недостаток табличного метода заключается в том, что в нем рассчитывается пропускная способность трубы в зависимости от диаметра, но не учитываются изменения последнего вследствие отложений, поэтому для магистралей, подверженных возникновению наростов, такой расчет будет не лучшим выбором. Чтобы получить точные результаты, можно воспользоваться таблицей Шевелева, учитывающей практически все факторы, воздействующие на трубы. Такая таблица отлично подходит для монтажа магистралей на отдельных земельных участках.
Расчет при помощи программ. Многие фирмы, специализирующиеся на прокладке трубопроводов, используют в своей деятельности компьютерные программы, позволяющие точно рассчитать не только пропускную способность труб, но и массу других показателей. Для самостоятельных расчетов можно воспользоваться онлайн-калькуляторами, которые, хоть и имеют несколько большую погрешность, доступны в бесплатном режиме. Хорошим вариантом большой условно-бесплатной программы является «TAScope», а на отечественном пространстве самой популярной является «Гидросистема», которая учитывает еще и нюансы монтажа трубопроводов в зависимости от региона.

Нюансы расчета площади по внутренней стороне трубы

Что касается внутренней поверхности трубы, то чаще всего ее площадь вычисляют для дальнейшего расчета гидродинамики транспортировки теплоносителя по всему отопительному, водоснабжающему или водоотводящему трубопроводу.

Суть такого расчета заключается в том, чтобы определить сопротивление, которое будет оказываться теплоносителю при движении по трубе. Сопротивление возникает в любом случае, т.к. между теплоносителем и внутренней стенкой трубы возникает трение.

Существуют следующие нюансы:

Чтобы рассчитать площадь трубы по диаметру внутреннему, нужно использовать формулу: S = π* (D(вн)-2(толщины стенки))*L(тр).

Итог

В статье подробно описаны формулы для вычисления всевозможных линейных параметров трубопровода. Все формулы очень просты: достаточно в них подставить лишь конкретные значения. Полученные значения площадей помогут не только сэкономить на различных материалах (утеплитель, краска), но и высчитать различные особенности всей системы отопления, водоснабжения или водоотведения.

Лучше всего, используя данную статью, определить основные параметры трубопровода, прежде чем обращаться к специалистам для проведения работ различного характера.

Двухтрубный контур в квартире многоэтажки

Чтобы правильно сделать отопление в квартире многоэтажного дома нужно изначально все спланировать. Одним из ключевых моментов при планировании является расчет диаметра трубы для отопления.

Техническая часть дела называется гидравлическим расчетом. При этом на выбор диаметра труб для отопления влияют следующие факторы:

протяженность системы;
температура теплоносителя на подаче;
температура теплоносителя на обратке;
материалы и фурнитуры;
площадь помещения;
степень утомлённости помещения.

Иными словами, перед тем как рассчитать диаметр трубы для отопления, нужно определить гидравлические показатели системы. Самостоятельно можно провести только приблизительные расчеты, которые также могут быть использованы на практике.

От диаметра труб для двухтрубной системы отопления напрямую зависит, насколько быстро тепло от котла будет достигать конечной точки контура. Чем меньше условный проход, тем скорость теплоносителя выше.

Ведь вода за большее количество времени успеет отдать большее количество тепла.

Самым простым решением как рассчитать диаметр трубы для отопления это придерживаться такого же условного прохода, как и в патрубке, отходящего в вашу квартиру от центрального стояка.

Это сэкономит вам время и нервы, ведь застройщиком неслучайно был установлен контур именно с таким сечением. Перед тем как объект начали строить были проведены все расчеты, гидравлический в том числе.

Если есть желание посчитать все по формуле, то используйте информацию из следующего блока.

Оптимальный диаметр трубы для отопления в квартире и в частном доме до 100 кв м составляет 25 мм. Это относится к изделиям из полипропилена.

Проведение расчетов

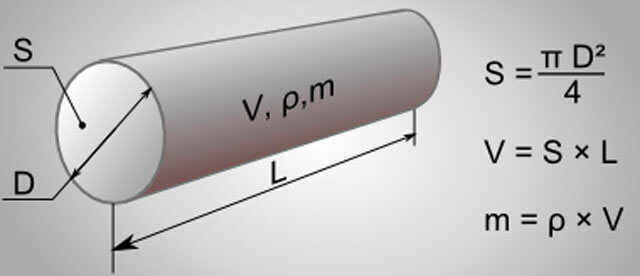

Следовательно, объем рассчитывается путем умножения площади внутреннего сечения трубы на ее длину.

Сечение трубопроводов чаще всего имеет форму круга, площадь которого равна произведению квадрата радиуса на число π = 3,14. Или, как вариант, произведению π на квадрат диаметра, поделенный на 4. Формула объема цилиндра (в нашем случае — воды) выглядит так:

Таким образом, объем воды в трубе равен произведению площади сечения на длину трубы в метрах. Полученная величина покажет количество воды в м3.

Рассмотрим, как рассчитать объем трубы не в кубометрах, а в литрах. Для расчета надо умножить ее объем на 1000, именно столько литров вмещает один кубометр. Можно сразу считать объем трубопровода в литрах, но для этого надо все измерения длины производить в дециметрах, площадь трубы также надо считать в квадратных дециметрах. Это неудобно и наверняка внесет путаницу, поэтому проще найти кубометры и умножить их на 1000. Посчитать объём трубы в м3 поможет рассмотренная формула или онлайн-калькулятор, которых много в сети Интернет. Все они действуют по единому принципу — в пустые графы надо внести свои данные, нажать кнопку, и система мгновенно выдаст правильный результат.

Площадь поперечного сечения

S = 0,785 × D2

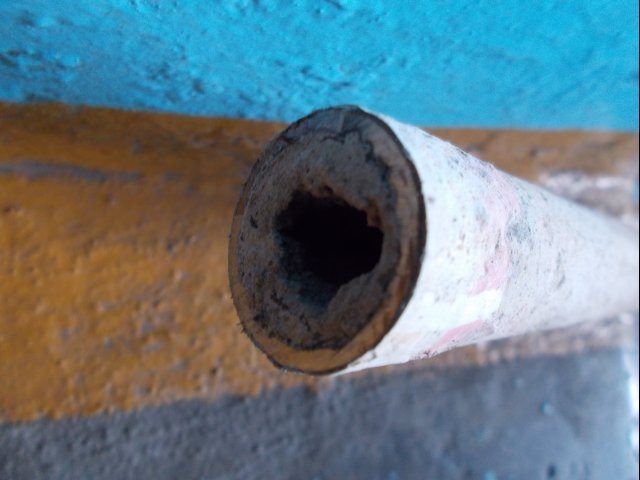

При этом ситуация будет выглядеть несколько сложнее, чем это представляется поначалу. Дело в том, что для расчета нужен внутренний диаметр, который измеряется обычным штангенциркулем. Как найти объем жидкости, если неизвестна толщина стенок трубы, а доступен только наружный диаметр.

Если возможности измерить внутренний диаметр нет, то приходится либо использовать предполагаемое значение, либо делать два (или более) расчета, из которых выбирать наиболее подходящее значение.

Толщина стенок может составлять один или два миллиметра, для изделий большого диаметра толщина может быть до 5 мм. При большой длине объем трубопровода с толстыми стенками значительно отличается от объема тонкостенных труб. В некоторых ситуациях важно найти точное значение, например, рассчитывая количество теплоносителя в системе теплого пола, отопительном контуре дома

Для тех, кто затрудняется, как посчитать площадь трубы, создан онлайн-калькулятор (и не один). Его легко отыскать в сети Интернет и, подставляя в окошечки программы собственные данные, легко и быстро получить необходимые значения.

Сколько жидкости в системе

Рассмотрим, как посчитать количество воды или иной жидкости во всей системе. Самый простой вариант — вычислить площадь сечения и умножить ее на суммарную длину трубопровода. Однако систем, состоящих из одних только труб, не бывает. Кроме того, трубопроводы тоже разные, что способно изменить искомое значение в большую или меньшую сторону.

трубопроводы;
радиаторы, конвекторы или иные нагревательные приборы;
задвижки, шаровые краны, прочая запорная аппаратура.

Если речь идет о системе частного дома, то в расчет придется принимать дополнительные элементы:

котел отопления;
расширительный бак;
система теплого пола (если она есть);
коллектор отопления, регулировочный узел;
фитинги, переходники и прочие дополнительные элементы.

Таким образом рассчитывается вместимость всех участков трубопроводов. Внутреннюю емкость фитингов можно найти в сети или вычислить самостоятельно.

Для узлов регулировки, коллекторов и прочих приборов данные указываются в документации: техническом паспорте, руководстве пользователя или иных сопроводительных документах. Объем всей системы является суммой габаритов всех ее элементов.

Внутренний объем

Существенно облегчает расчет расчет объема воды в 1 метре трубы таблица, приведенная ниже. Она содержит параметры трубопроводов и объемы 1 и 10 погонных метров. Значения приведены именно в литрах, поскольку большинство проблем возникает именно на стадии перевода кубометров в литры. Вместо того, чтобы мучиться с калькулятором и считать количество воды в 1 погонном метре, таблица сразу выдает нужное значение, необходимо лишь измерить внутренний диаметр. Если это сделать невозможно, система собрана и уже функционирует, то можно вычесть из имеющегося диаметра 2 или 4 мм и найти необходимое значение.

Из таблицы можно получить данные о всех существующих типоразмерах труб с внутренним диаметром от 4 до 1000 мм. Это самые распространенные варианты, а другие вряд ли могут понадобиться. Данные достаточно точны, и могут обеспечить вполне качественный подсчет параметров системы или отдельной трубы.

Высота дымоходной трубы.

Здесь нам удастся обойтись без сложных расчетов.

Да, конечно, существуют довольно громоздкие формулы, по которым с большой точностью можно рассчитать оптимальную высоту дымовой трубы. Но они становятся действительно актуальными при проведении проектирования котельных или иных промышленных установок, где оперируют совершенно другими уровнями мощности, объемами потребляемого топлива, высотами и диаметрами труб. Тем более что в эти формулы включена еще и экологическая составляющая по выбросу продуктов сгорания на определенную высоту.

Нет никакого смысла приводить эти формулы здесь. Практика показывает, и это еще, кстати, оговорено в строительных нормах, что для любого из теоретически возможных в частном доме твердотопливного прибора или сооружения будет достаточно дымоходной трубы (с естественной тягой) высотой не менее пяти метров. Можно встретить рекомендации ориентироваться все же на показатель в шесть метров.

При этом имеется в виду именно перепад высот между выходом из прибора (для печей часто считают – от колосниковой решетки) до верхнего обреза трубы, без учета надетого зонта, флюгарки или дефлектора

Это важно для тех дымоходов, на которых имеются горизонтальные или наклонные участки. Повторим – не общая длина используемой трубы, а только разница высот

Высота дымохода – это именно разница высот между его входом и выходом, а не общая длина трубы, на которой могут быть горизонтальные или наклонные участки. Кстати, следует всегда стремиться к минимизации количества и длины подобных участков.

Итак, минимальная длина понятна – пять метров. Меньше – нельзя! А больше? Конечно, можно, и бывает даже — нужно, так как могут вмешаться дополнительные факторы, обусловленные спецификой здания (банально – высота дома) и расположением оголовка трубы относительно кровли или соседствующих объектов.

Это обусловлено и правилами противопожарной безопасности, и тем, что оголовок трубы не должен попасть в так называемую зону ветрового подпора. Если этими правилами пренебречь, то дымоход станет крайне зависимым от наличия, направления и скорости ветра, и в ряде случаев естественная тяга через него может вовсе пропасть или смениться на обратную («опрокинуться»).

Правила это – не столь сложны, и с их учетом уже можно точно намечать высоту дымоходной трубы.

Цены на дымоходную трубу

~~дымоходная труба~~
Основные правила расположения дымовых труб относительно элементов крыши здания

Прежде всего, через какую бы крышу дымоход ни проходил, обрез трубы не может быть ближе 500 мм от кровли (скатной или плоской – неважно).
На крышах сложной конфигурации, или на кровле, соседствующей со стеной или другим объектом (скажем, краем кровли другого здания, пристройки и т.п.), зона ветрового подпора определятся линией, проведенной под углом в 45 градусов. Обрез дымохода должен быть выше этой условной линии не менее, чен на 500 мм (на верхнем рисунке – левый фрагмент)..
Такое же правило, кстати, действует и тогда, года рядом с домом находится высокий сторонний объект – здание или даже дерево

Рисунок ниже показывает, как производится графическое построение в этом случае.

Зону плотного ветрового подпора могут создавать и высокие деревья вблизи дома.

На скатной крыше высота выступающего над кровлей участка трубы зависит от удаления от конька (левый фрагмент верхней схемы).

— Труба, расположенная от конька на удалении до 1500 мм, должна своим обрезом подниматься над ним минимум на 500 мм.

— При удалении от 1500 до 3000 мм верхний край трубы должен быть не ниже уровня конька.

— Если расстояние до конка больше 3000 мм, минимально допустимое расположение обреза трубы определяется линией, проходящей через вершину конька, проведенной под углом в -10 градусов от горизонтали.

Для снижения зависимости тяги от ветра применяются специальные колпаки, дефлекторы, флюгарки. В ряде случаев требуется и использование искрогасителя – это особо актуально именно для твердотопливных приборов.

Остается засесть за чертеж своего дома (имеющегося или планируемого), определить место трубы и затем уже окончательно остановиться на какой-то ее высоте – от 5 метров и более.

Методики расчета

Расчет сечения

Собственно, задача-то из геометрии средних классов. Нам нужно рассчитать площадь круга, диаметр которого равен наружному диаметру трубы за вычетом толщины ее стенок.

Площадь круга, как мы помним, рассчитывается как S = Pi R^2.

Таким образом, рассчитывающая площадь сечения трубы формула имеет вид S=Pi*(D/2-N)^2, где S — площадь внутреннего сечения трубы, Pi — число «пи», D — наружный диаметр трубы, а N — толщина стенки трубы. Диаметр, как мы помним — это два радиуса.

Итак, считающая площадь поперечного сечения трубы формула перед нами. Давайте воспользуемся ей на примере очередного сферического коня в вакууме — горячекатаной бесшовной трубы внешним диаметром 1 метр и со стенками толщиной 10 мм.

S=3.14159265*(1/2-0,01)^2=0,754296 м2.

От точного подбора сечения трубы порой очень многое зависит

Площадь внешней поверхности трубы

И это тоже задача сугубо геометрическая. Как посчитать площадь поверхности трубы снаружи?

А как найти в общем случае площадь стенок цилиндра?

Поверхность цилиндра — это, в сущности, прямоугольник, одна сторона которого — длина окружности цилиндра, а вторая — длина самого цилиндра. Так?

Длина окружности, как мы помним, равна Pi*D, где Pi — число Пи, а D — диаметр трубы.

Как рассчитать площадь прямоугольника? Необходимо его длину умножить на ширину.

Площадь заветного прямоугольника будет такой: S=Pi*D*L, где Pi — старое доброе число Пи, D — диаметр трубы, а L — ее длина.

Для теплотрассы диаметром в один метр при ее длине в десять километров площадь окраски труб будет равной: 3,14159265*1*10000=31415,9265 м2. Теплоизоляции понадобится чуть больше: она имеет толщину, отличную от нуля, к тому же труба заворачивается в минеральную вату с перехлестом полотен.

И здесь точный расчет площади поверхности был необходим

Площадь внутренней поверхности трубы

Зачем внутренняя поверхность? Неужели трубы красят изнутри?

Нет, площадь внутренней поверхности может пригодиться при гидродинамических расчетах. Это площадь поверхности, с которой контактирует вода при движении по трубам.

Есть несколько связанных с этой площадью нюансов:

Чем больше диаметр трубы для водопровода — тем меньше влияние шероховатости ее стенок на скорость потока в ней. Для трубопроводов большого диаметра при небольшой протяженности сопротивлением трубы можно полностью пренебречь;
Для гидродинамических расчетов шероховатость поверхности имеет не меньшее значение, чем ее площадь. Ржавая внутри стальная водопроводная труба и идеально гладкая полипропиленовая очень по разному влияют на скорость потока;
Трубы из неоцинкованной стали имеют, так сказать, непостоянную площадь внутренней поверхности. Они со временем зарастают ржавчиной и минеральными отложениями, в результате чего просвет сужается. Если вам придет в голову странная фантазия изготовить из стали водопровод холодного водоснабжения — этим фактом нельзя пренебрегать, поскольку проходимость водопроводной трубы может упасть вдвое уже за десять лет.

Зарастание стальной неоцинкованной трубы приходиться учитывать при расчете водопровода

Ну а что с формулой? Она проста. Диаметр цилиндра в этом случае, как легко догадаться, равен разности диаметра и удвоенной толщины стенок трубы.

Раз так — площадь стенок цилиндра приобретает вид S=Pi*(D-2N)*L, где D — по-прежнему диаметр трубы, N-толщина ее стенок, а L — протяженность.

Для теплотрассы длиной в 10 километров из трубы диаметром 1 метр со стенками толщиной 10 мм площадь внутренней поверхности окажется равной: 3,14159265*(1-2*0,01)*10000 = 30787,60797 м2.
