Как определить площадь сечения трубы?

Вычисление сечения провода для линии розеток

Каждый электроприбор имеет показатели собственной мощности. Они замеряются в Ваттах и указываются в паспорте либо на наклейке на корпусе. Примером поиска сечения будет линия запитки для стиральной машины мощностью 2,4 кВт. При расчетах учитывается:

• материал провода и способ укладки – трехжильный ВВГнг-кабель из меди, спрятанный в стене;
• особенности сечения – оптимальная величина составляет 1,5 мм2, т.е. понадобится кабель 3х1,5;
• использование розетки. Если подключается только машинка-автомат, характеристик будет достаточно;
• система защиты – автомат, номинальный ток которого 10 А.

Что влияет на сопротивление медного провода

Электрический импеданс медного кабеля зависит от нескольких факторов:

• Удельного сопротивления;
• Площади сечения проволоки;
• Длины провода;
• Внешней температуры.

Последним пунктом можно пренебречь в условиях бытового использования кабеля. Заметное изменение импеданса происходит при температурах более 100°C.

Зависимость сопротивления

Удельное сопротивление в системе СИ обозначается буквой ρ. Оно определяется, как величина сопротивления проводника, имеющего сечение 1 м2 и длину 1 м, измеряется в Ом ∙ м2. Такая размерность неудобна в электротехнических расчетах, поэтому часто используется единица измерения Ом ∙ мм2.

Важно! Данный параметр является характеристикой вещества — меди. Он не зависит от формы или площади сечения

Чистота меди, наличие примесей, метод изготовления проволоки, температура проводника — факторы, влияющие на удельное сопротивление.

Зависимость параметра от температуры описывается следующей формулой: ρt= ρ20. Здесь ρ20— удельное сопротивление меди при 20°C, α— эмпирически найденный коэффициент, от 0°Cдо 100°C для меди имеет значение, равное 0,004 °C-1, t — температура проводника.

Ниже приведена таблица значений ρ для разных металлов при температуре 20°C.

Таблица удельного сопротивления

Согласно таблице, медь имеет низкое удельное сопротивление, ниже только у серебра. Это обуславливает хорошую проводимость металла.

Чем толще провод, тем меньше его резистентность. Зависимость R проводника от сечения называется «обратно пропорциональной».

Важно! При увеличении поперечной площади кабеля, электронам легче проходить сквозь кристаллическую решетку. Поэтому, при увеличении нагрузки и возрастании плотности тока, следует увеличить площадь сечения

Увеличение длины медного кабеля влечет рост его резистентности. Импеданс прямо пропорционален протяженности провода. Чем длиннее проводник, тем больше атомов встречаются на пути свободных электронов.

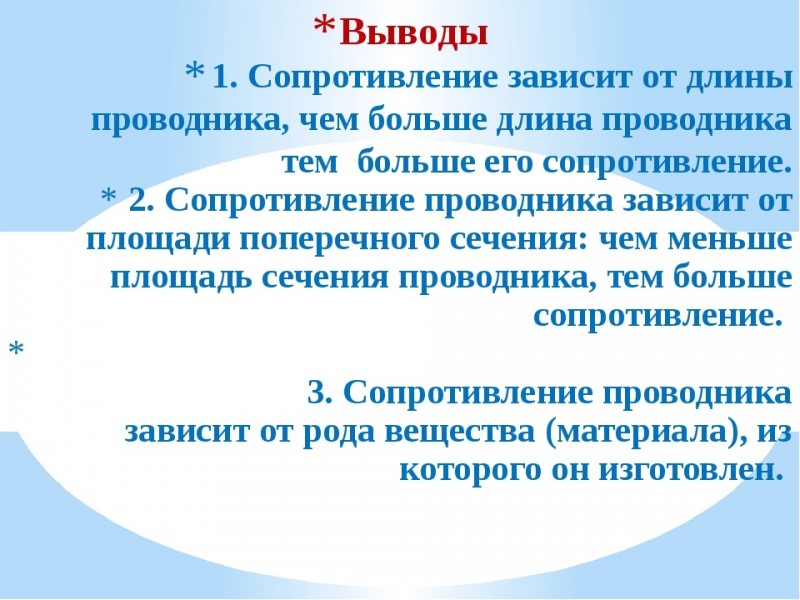

Выводы

Последним элементом, влияющим на резистентность меди, является температура среды. Чем она выше, тем большую амплитуду движения имеют атомы кристаллической решетки. Тем самым, они создают дополнительное препятствие для электронов, участвующих в направленном движении.

Важно! Если понизить температуру до абсолютного нуля, имеющего значение 0° Kили -273°C, то будет наблюдаться обратный эффект — явление сверхпроводимости. В этом состоянии вещество имеет нулевое сопротивление

Температурная корреляция

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности.

Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке. В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра.

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или kVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности/силы тока бытовыми электроприборами

Электроприбор	Потребляемая мощность, Вт	Сила тока, А
Стиральная машина	2000 – 2500	9,0 – 11,4
Джакузи	2000 – 2500	9,0 – 11,4
Электроподогрев пола	800 – 1400	3,6 – 6,4
Стационарная электрическая плита	4500 – 8500	20,5 – 38,6
СВЧ печь	900 – 1300	4,1 – 5,9
Посудомоечная машина	2000 – 2500	9,0 – 11,4
Морозильники, холодильники	140 – 300	0,6 – 1,4
Мясорубка с электроприводом	1100 – 1200	5,0 – 5,5
Электрочайник	1850 – 2000	8,4 – 9,0
Электрическая кофеварка	630 – 1200	3,0 – 5,5
Соковыжималка	240 – 360	1,1 – 1,6
Тостер	640 – 1100	2,9 – 5,0
Миксер	250 – 400	1,1 – 1,8
Фен	400 – 1600	1,8 – 7,3
Утюг	900 –1700	4,1 – 7,7
Пылесос	680 – 1400	3,1 – 6,4
Вентилятор	250 – 400	1,0 – 1,8
Телевизор	125 – 180	0,6 – 0,8
Радиоаппаратура	70 – 100	0,3 – 0,5
Приборы освещения	20 – 100	0,1 – 0,4

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит:

7 А + 8 А + 3 А + 4 А = 22 А

С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В

Внимание, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А.

Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

От слов к делу

Существует несколько способов замера диаметров трубы, отличающихся своими особенностями в зависимости от условий, которые важно учитывать для того, чтобы избежать ошибок. Выбор конкретного способа замера часто зависит от доступности к объекту замера

Рассмотрим некоторые из них.

Чаще всего для измерения диаметра трубы применяют общеизвестный штангенциркуль. Но его у вас может не быть или при его наличии большой диаметр трубы измерить с его помощью не представляется возможным. В этом случае применяется самый простой набор инструментов и знаний:

• гибкая линейка (по типу измерительной ленты, применяемой в швейном деле);
• рулетка;
• школьные знания числа Пи (оно равно 3,14).

Подобным набором средств можно измерять диаметр не только трубы, но и любого другого круглого объекта – прута, колонны или садовой клумбы.

Нам потребуется сделать лишь один замер – определить длину окружности трубы с помощью рулетки или гибкой линейки. Для этого сантиметровую ленту или рулетку накладывают на поверхность трубы в самой широкой ее части. Полученное значение окружности следует поделить на 3,14. Для более точных размеров применяют значение — 3,1416.

Следует заметить, что импортные поставки труб сопровождаются документацией, в которой уже указаны значения диаметров труб в дюймах. Для перевода этих значений в сантиметры их умножают на 2,54. Аналогично для обратного перевода сантиметров в дюймы – умножают на 0,398.

Измерения осуществляются с помощью штангенциркуля без каких-либо математических вычислений. Условие – полная доступность к трубе. Этот способ пригоден для измерения доступных труб небольшого диаметра (не более 15 см). Для осуществления замера ножки штангенциркуля прикладывают к торцу трубы и плотно их зажимают на внешних стенках. Полученное значение на шкале штангенциркуля с точностью до десятых частей миллиметра и будет наружным диаметром трубы.

Если торцевая часть трубы недоступна для осуществления замера, то есть, когда труба является смонтированным элементом уже действующей схемы водо- или газоснабжения, то для замеров штангенциркуль прикладывают к боковой поверхности трубы

В данном случае важное условие для осуществления обмера: длина ножек штангенциркуля должна превышать половину диаметра трубы

Как рассчитать сечение по току?

Табличные значения не могут учесть индивидуальных особенностей устройства и эксплуатации сети. Специфика у таблиц среднестатистическая. Не приведены в них параметры максимально допустимых для конкретного кабеля токов, а ведь они отличаются у продукции с разными марками. Весьма поверхностно затронут в таблицах тип прокладки. Дотошным мастерам, отвергающим легкий путь поиска по таблицам, лучше воспользоваться способом расчетаразмера сечения провода по току. Точнее по его плотности.

Допустимая и рабочая плотность тока

Начнем с освоения азов: запомним на практике выведенный интервал 6 — 10. Это значения, полученные электриками многолетним «опытным путем». В указанных пределах варьирует сила тока, протекающего по 1 мм² медной жилы. Т.е. кабель с медной сердцевиной сечением 1 мм² без перегрева и оплавления изоляции предоставляет возможность току от 6 до 10 А спокойно достигать ожидающего его агрегата-потребителя. Разберемся, откуда взялась и что означает обозначенная интервальная вилка.

Согласно кодексу электрических законов ПУЭ 40% отводится кабелю на неопасный для его оболочки перегрев, значит:

• 6 А, распределенные на 1 мм² токоведущей сердцевины, являются нормальной рабочей плотностью тока. В данных условиях проводник работать может бесконечно долго без каких-либо ограничений по времени;
• 10 А, распределенные на 1 мм² медной жилы, протекать по проводнику могут краткосрочно. Например, при включении прибора.

Потоку энергии 12 А в медном миллиметровом канале будет изначально «тесно». От тесноты и толкучки электронов увеличится плотность тока. Следом повысится температура медной составляющей, что неизменно отразиться на состоянии изоляционной оболочки.

Обратите внимание, что для кабеля с алюминиевой токоведущей жилой плотность тока отображает интервал 4 – 6 Ампер, приходящийся на 1 мм² проводника. Выяснили, что предельная величина плотности тока для проводника из электротехнической меди 10 А на площадь сечения 1 мм², а нормальные 6 А

Следовательно:

Выяснили, что предельная величина плотности тока для проводника из электротехнической меди 10 А на площадь сечения 1 мм², а нормальные 6 А. Следовательно:

• кабель с жилой сечением 2,5 мм² сможет транспортировать ток в 25 А всего лишь несколько десятых секунды во время включения техники;
• он же бесконечно долго сможет передавать ток в 15А.

Приведенные выше значения плотности тока действительны для открытой проводки. Если кабель прокладывается в стене, в металлической гильзе или в пластиковом кабель канале, указанную величину плотности тока нужно помножить на поправочный коэффициент 0,8. Запомните и еще одну тонкость в организации открытого типа проводки. Из соображений механической прочности кабель с сечением меньше 4 мм² в открытых схемах не используют.

Изучение схемы расчета

Суперсложных вычислений снова не будет, расчет провода по предстоящей нагрузке предельно прост.

• Сначала найдем предельно допустимую нагрузку. Для этого суммируем мощность приборов, которые предполагаем одновременно подключать к линии. Сложим, например, мощность стиральной машины 2000 Вт, фена 1000 Вт и произвольно какого-либо обогревателя 1500 Вт. Получили мы 4500 Вт или 4,5 кВт.
• Затем делим наш результат на стандартную величину напряжения бытовой сети 220 В. Мы получили 20,45…А, округляем до целого числа, как положено, в большую сторону.
• Далее вводим поправочный коэффициент, если в нем есть необходимость. Значение с коэффициентом будет равно 16,8, округленно 17 А, без коэффициента 21 А.
• Вспоминаем о том, что рассчитывали рабочие параметры мощности, а нужно еще учесть предельно допустимое значение. Для этого вычисленную нами силу тока умножаем на 1,4, ведь поправка на тепловое воздействие 40%. Получили: 23,8 А и 29,4 А соответственно.
• Значит, в нашем примере для безопасной работы открытой проводки потребуется кабель с сечением более 3 мм², а для скрытого варианта 2,5 мм².

Не забудем о том, что в силу разнообразных обстоятельств порой включаем одновременно больше агрегатов, чем рассчитывали. Что есть еще лампочки и прочие приборы, незначительно потребляющие энергию

Запасемся некоторым резервом сечения на случай увеличения парка бытовой техники и с расчетами отправимся за важной покупкой

Зависимость тока, мощности и сечения жил

Измерить и произвести расчеты площади сечения кабеля по диаметру жилы недостаточно. Перед прокладкой проводки или иных типов электросетей необходимо также знать пропускную способность кабельной продукции.

• Выбирая кабель, необходимо руководствоваться несколькими критериями:
• сила электротока, которую будет пропускать кабель;
• мощность потребителей;
• токовая нагрузка, оказываемая на кабель.

Мощность

Самым важным параметром при электромонтажных работах (в частности прокладке кабелей) является пропускная мощность. От сечения проводника зависит максимальная мощность передаваемой по нему электроэнергии

Поэтому крайне важно знать общую мощность источников потребления энергии, которые будут подключены к проводу

Обычно производители бытовой техники, приборов и иных электротехнических изделий указывают на этикетке и в прилагаемой к ним документации максимальную и среднюю мощность потребления.

Например, машина для стирки белья может потреблять электроэнергию в диапазоне от десятков Вт/ч при режиме полоскания до 2,7 кВт/ч при нагреве воды.

Соответственно, к ней должен подключаться провод с тем сечением, которого хватит для передачи электроэнергии максимальной мощности. Если к кабелю подключается два и более потребителя, то общая мощность определяется путем сложения предельных значений каждого из них.

Усредненная мощность всех электроприборов и осветительных устройств в квартире редко превышает 7500 Вт для однофазной сети. Соответственно, сечения кабелей в электропроводке необходимо подбирать под это значение.

Рекомендуется округлять сечение в сторону увеличения мощности из-за возможного увеличения потребляемой электроэнергии в будущем. Обычно берут следующую по числу площадь сечения от рассчитанной величины. Так, для значения общей мощности 7,5 кВт необходимо использовать медный кабель с сечением жилы 4 мм2, который способен пропустить около 8,3 кВт. Сечение проводника с алюминиевой жилой в таком случае должно быть не менее 6 мм2, пропускающее мощность тока от 7,9 кВт.

В индивидуальных жилых постройках нередко применяется трехфазная система электроснабжения на 380 В. Однако большая часть техники не рассчитана на такое электронапряжение. Напряжение в 220 В создается посредством их подсоединения в сеть через нулевой кабель с равномерным распределением токовой нагрузки на все фазы.

Электроток

Зачастую мощность электрооборудования и техники может быть не известна владельцу из-за отсутствия этой характеристики в документации или полностью утерянных документов, этикеток. Выход в такой ситуации один – произвести расчет по формуле самостоятельно.

Мощность определяется по формуле:

P = U*I

• где:
• Р – мощность, измеряемая в ваттах (Вт);
• I – сила электротока, измеряемая в амперах (А);
• U – приложенное электронапряжение, измеряемое в вольтах (В).

• Когда неизвестна сила электротока, то ее можно измерить контрольно-измерительными приборами:
• амперметром;
• мультиметром;
• токоизмерительными клещами.

После определения потребляемой мощности и силы электротока можно посредством нижеприведенной таблицы узнать необходимое сечение кабеля.

Нагрузка

Расчет сечения кабельных изделий по токовой нагрузке необходимо производить для дальнейшей защиты их от перегрева. Когда по проводникам проходит слишком большой электроток для их сечения, то может происходить разрушение и оплавление изоляционного слоя.

Предельно допустимая длительная токовая нагрузка – это количественное значение электротока, который сможет пропускать кабель достаточно долго без перегревов. Для определения этого показателя изначально необходимо просуммировать мощности всех энергопотребителей.

После этого произвести вычисления токовой нагрузки по формулам:

однофазная сеть:  I = P_∑*Ki/U

трехфазная сеть:  I = P_∑*Ki/(√3*U)

• где:
• P_∑ – общая мощность энергопотребителей;
• Ki – коэффициент, равный 0,75;
• U – электронапряжение в сети.

Какие кабели лучше?

Электрикам хорошо известен кабель немецкой марки NUM для офисных и жилых помещений. В России выпускают марки кабелей, которые по характеристикам ниже, хотя могут иметь то же название. Их можно отличить по подтекам компаунда в пространстве между жилами или по его отсутствию.

Провод выпускается монолитным и многопроволочным. Каждая жила, а также вся скрутка снаружи изолируется ПВХ, причем наполнитель между ними выполнен негорючим:

• Так, кабель NUM применяется внутри помещений, поскольку изоляция на улице разрушается от солнечных лучей.
• А в качестве внутренней и внешней электропроводки широко используется кабель марки ВВГ. Он дешев и достаточно надежен. Для прокладки в грунте его не рекомендуется применять.
• Провод марки ВВГ изготавливается плоским и круглым. Между жилами наполнитель не применяется.
• Кабель ВВГнг-П-LS делают с внешней оболочкой, не поддерживающей горения. Жилы изготавливаются круглые до сечения 16 мм², а свыше – секторные.
• Марки кабелей ПВС и ШВВП делаются многопроволочными и используются преимущественно для подключения бытовых приборов. Его часто применяют в качестве домашней электропроводки. На улице многопроволочные жилы использовать не рекомендуется по причине коррозии. Кроме того, изоляция при изгибе трескается при низкой температуре.
• На улице под землей прокладывают бронированные и устойчивые к влаге кабели АВБШв и ВБШв. Броня изготавливается из двух стальных лент, что повышает надежность кабеля и делает его устойчивым к механическим воздействиям.

Единицы и размерности [ править | править код ]

Размерность электрического сопротивления в Международной системе величин: dim R = L 2 MT −3 I −2 . В Международной системе единиц (СИ), основанной на Международной системе величин, единицей сопротивления является ом (русское обозначение: Ом; международное: Ω). В системе СГС как таковой единица сопротивления не имеет специального названия, однако в её расширениях (СГСЭ, СГСМ и гауссова система единиц) используются :

• статом (в СГСЭ и гауссовой системе, 1 statΩ = (10 9 c −2 ) с/см = 898 755 178 736,818 Ом (точно) ≈ 8,98755·10 11 Ом, равен сопротивлению проводника, через который под напряжением 1 статвольт течёт ток 1 статампер );
• абом (в СГСМ, 1 abΩ = 1·10 −9 Ом = 1 наноом, равен сопротивлению проводника, через который под напряжением 1 абвольт течёт ток 1 абампер ).

Размерность сопротивления в СГСЭ и гауссовой системе равна TL −1 (то есть совпадает с размерностью обратной скорости, с/см), в СГСМ — LT −1 (то есть совпадает с размерностью скорости, см/с) .

Обратной величиной по отношению к сопротивлению является электропроводность, единицей измерения которой в системе СИ служит сименс (1 См = 1 Ом −1 ), в системе СГСЭ (и гауссовой) статсименс и в СГСМ — абсименс .

Как определить сечение кабеля по диаметру, формула, таблица

Самым главным при монтаже электропроводки — это подобрать качественный кабель, ведь всегда с легкостью можно заменить розетку, или выключатель, а заменить прогоревший кабель будет затруднительно, не говоря уже о том, какие могут быть последствия от этого. Очень часто сечение кабеля отличается от заявленного производителем, ведь уменьшение сечения позволяет недобросовестным производителям экономить на самой дорогой составляющей — меди. Чтоб не стать жертвой обмана желательно перед покупкой кабеля измерить его сечение самому, а как определить сечение кабеля по диаметру тремя простыми способами мы расскажем в этой статье.

Способ №1 — с помощью штангенциркуля или микрометра

С помощью штангенциркуля или микрометра замеряется диаметр зачищенной от изоляции токопроводящей жилы кабеля. Замер желательно произвести на нескольких участках жилы, а также на всех жилах кабеля, и записать наименьшие показатели. Если производить замеры с помощью микрометра, то замер нужно производить на ровном участке жилы, так показатели будут более точными.

• Как известно из школьного курса математики площадь круга (а в нашем случае это будет площадь сечения кабеля) исчисляется по формуле S=πR² и если эту формулу упростить делением числа π на 4, то в результате получим формулу по которой можно определить сечение кабеля по диаметру:
• По этой формуле можно с легкостью посчитать сечение токопроводящей жилы, например: при измерении диаметра токопроводящей жилы мы получили значение 1,6 мм, умножаем 0,785*1,6*1,6=4,009466 мм², получается это кабель сечением 4 квадрата.

Способ №2 — с помощью линейки

Что делать если под рукой нет ни штангенциркуля, или, том более микрометра, как определить сечение кабеля по диаметру без этих инструментов? На помощь придет старый и проверенный способ измерения с помощью линейки и карандаша.

Принцип измерения с помощью данного способа состоит в следующем: очищенная жила наматывается на карандаш, как показано на рисунке ниже. Минимальное количество витков должно быть 15-20, но тут тоже нужно исходить из толщины проводника, если он слишком тонкий то желательно намотать витков побольше.

Чтоб уменьшить погрешность измерения, витки нужно наматывать как можно плотнее. Далее с помощью линейки измеряем длину намотанного провода и разделяем на количество витков, получаем диаметр жилы, все просто.

С помощью известной уже нам формулы определяем сечение кабеля по диаметру. Для наглядности приведем пример: допустим мы намотали 20 витков провода, и получили результат 19,6 мм, делим это число на количество витков 20, и получаем диаметр 0,98 мм. С помощью формулы рассчитываем: 0,785*0,98*0,98=0,753914 мм², округляем, и получаем 0,75 квадратов.

Недостаток данного способа определения сечение кабеля по диаметру в том, что с его помощью будет затруднительно намотать провод с большим сечением, а вот для малых сечений этот метод наоборот даст более точный результат. К тому же нужно будет наверняка купить для проверки кусок провода, ведь никакой продавец не позволит проводить у себя такие эксперименты.

Способ №3 — с помощью таблицы

Самый простой способ определить сечение кабеля по диаметру, но все таки потребуется измерительный инструмент штангенциркуль, или микрометр. Измеряем толщину диаметра жилы, и с помощью таблицы определяем сечение.

Диаметр проводника, мм	Сечение кабеля, мм.кв.
0,80	0,5
0,98	0,75
1,13	1,0
1,38	1,5
1,60	2,0
1,78	2,5
2,26	4,0
2,76	6,0
3,57	10,0
4,51	16,0
5,64	25,0
6,68	35,0
7,98	50,0
9,44	70,0
11,00	95,0
12,36	120,0
13,82	150,0
15,35	185,0
17,48	240,0
19,54	300,0
22,57	400,0

В заключении нужно сказать, что важно также обращать внимание на состав токопроводящей жилы, чаще всего подделывают провода и кабеля с медной жилой. Покупайте кабельную продукцию у проверенного продавца

Наш магазин реализует только качественную, сертифицированную продукцию проверенных отечественных производителей.

Если хотите задать вопрос связанный с вопросом выбора кабельной продукции, то Вы всегда можете проконсультироваться с нашими консультантами, достаточно всего лишь связаться с нами через форму обратной связи, либо заказать обратный звонок.

Площадь — сечение — проводник

Площадь сечения проводников выбирается одинаковой на всех участках сети.
 

Площадь сечения проводников выбирается по условию минимума суммарного расхода проводникового материала mF min.
 

Определяют площади сечения проводников по одной из формул (12.54), (12.55), (12.58), (12.59) в зависимости от выбранного дополнительного условия.
 

Как производится выбор площади сечения проводников линий по нормативной экономической плотности тока.
 

Рекомендуемые площади сечения проводов воздушных линий электропередач.

Рассмотренные подходы к определению площади сечения проводников имеют следующие недостатки. Вместе с тем, в ряде случаев, например, в замкнутых сетях, этот метод, как отмечалось в главе 9, дает существенные погрешности. Не учитывается разновременность капитальных затрат при различной продолжительности сооружения линий, а изменение нагрузки по годам оценивается по формуле (12.46) весьма приближенно. Оба подхода опираются на использование такого показателя, как стоимость 1 км линии, который зависит от многих факторов ( тип и материал опор, расчетные климатические условия, регион сооружения линии и др.), сочетание которых может быть весьма большим. Кроме того, этот показатель, как и стоимость 1 кВт — ч потерянной электроэнергии, подвержен изменениям во времени.
 

Поэтому в разомкнутых сетях площади сечения проводников, выбранные по норма-чтивной экономической плотности тока, выше, чем выбранные по допустимому току.
 

В чем заключается задача выбора площади сечения проводников линий по допустимой потере напряжений.
 

Кривые, соответствующие границам равной экономичности двух.

Действительно, например, при увеличении площади сечения проводников капитальные затраты на них будут возрастать, а стоимость потерь электроэнергии в них — уменьшаться. Таким образом, проблема выбора площади сечения проводников по существу связана с определением оптимального соотношения между капитальными затратами на сооружение линии и затратами, связанными с потерями энергии в ней.
 

В чем заключаются общие недостатки выбора площади сечения проводников по нормативной экономической плотности тока и экономическим.
 

Следовательно, используется только небольшая часть площади сечения проводника, что равноценно уменьшению сечения проводника и увеличению активного сопротивления ротора. По мере разгона двигателя частота тока в роторе уменьшается и к концу пуска вытеснение тока в проводниках ротора становится практически незаметным.
 

Величина gu называется средним геометрическим расстоянием площади Si сечения проводника от самой себя.
 

Как изменяется допустимая плотность тока-в зависимости от площади сечения проводника.
 

Какие конкурирующие факторы имеют место при выборе площади сечения проводников линий по экономическим соображениям.
 

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в кабель каналах, трубах, в стене — рекомендуют брать кабель большего сечения.

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

Выбор сечения кабеля в зависимости от мощности и типа прокладки

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль . Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут.

Каждый мастер желает знать… как рассчитать сечение кабеля для той или иной нагрузки. С этим приходится сталкиваться при проведении проводки в доме или гараже, даже при подключении станков — нужно быть уверенным, что выбранный сетевой шнур не задымится при включении станка…

Я решил создать калькулятор расчета сечения кабеля по мощности, т.е. калькулятор считает потребляемый ток, а затем определяет требуемое сечение провода, а также рекомендует ближайший по значению автоматический выключатель.

Силовые кабели ГОСТ 31996—2012

Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996—2012 «Кабели силовые с пластмассовой изоляцией». При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе. А также я ввел коэффициент 10%, т.е. к максимальному току добавляется еще 10% для спокойной работы кабеля

Например, берем мощность нагрузки 7000 Вт при напряжении 250 Вольт, получаем ток 30.8 Ампер (добавив про запас 10%), будем использовать медный одножильный провод с прокладкой по воздуху, в результате получим сечение: 4 кв.мм., т.е. кабель с максимальным током 39 Ампер. Кабель сечением 2.5 кв.мм. на ток 30 Ампер использовать не рекомендуется, т.к. провод будет эксплуатироваться на максимально допустимых значениях силы тока, что может привести к нагреву провода с последующим разрушением электро изоляции.

Таблица сечения кабеля по току и мощности для медного провода

1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Таблица сечения алюминиевого провода по потребляемой мощности и силе тока

2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0

Калькулятор расчета сечения кабеля

Онлайн калькулятор предназначен для расчета сечения кабеля по мощности.

Вы можете выбрать требуемые электроприборы, отметив их галочкой, для автоматического определения их мощности, либо ввести мощность в ватах (не в киловатах!) в поле ниже, затем выбрать остальные данные: напряжение сети, металл проводника, тип кабеля, где прокладывается и калькулятор произведет расчет сечения провода по мощности и подскажет какой автоматический выключатель поставить.

Надеюсь, мой калькулятор поможет многим мастерам.

Расчет сечения кабеля по мощности:

Требуемая мощность (выберите потребителей из таблицы):

Занимаясь прокладкой электропроводки в новом доме или заменой старой во время ремонта, каждый домашний мастер задается вопросом: а какое сечение провода нужно? И вопрос этот имеет большое значение, поскольку именно от правильного выбора сечения кабеля, а также материала его изготовления во многом зависит не только надежная работа электроприборов, но и безопасность всех членов семьи.

Таблица веса: провод СИП-4

Наименование провода	Наружный диаметр провода	Шаг скрутки	Вес, 1 км
Провод СИП-4 2х10	12,7 мм	не более 317 мм	95,00 кг
Провод СИП-4 2х16	15,1 мм	не более 377 мм	141,00 кг
Провод СИП-4 2х25	17,5 мм	не более 437 мм	202,00 кг
Провод СИП-4 2х35	19,5 мм	не более 487 мм	264,00 кг
Провод СИП-4 2х50	22,7 мм	не более 567 мм	364,00 кг
Провод СИП-4 2х70	26,2 мм	не более 655 мм	492,00 кг
Провод СИП-4 2х95	30,6 мм	не более 765 мм	667,00 кг
Провод СИП-4 2х120	33,8 мм	не более 845 мм	821,00 кг
Провод СИП-4 3х10	13,6 мм	не более 340 мм	143,00 кг
Провод СИП-4 3х16	16,2 мм	не более 405 мм	212,00 кг
Провод СИП-4 3х25	18,8 мм	не более 470 мм	302,00 кг
Провод СИП-4 3х35	21,0 мм	не более 470 мм	395,00 кг
Провод СИП-4 3х50	24,4 мм	не более 609 мм	547,00 кг
Провод СИП-4 3х70	28,2 мм	не более 705 мм	737,00 кг
Провод СИП-4 3х95	32,9 мм	не более 822 мм	1000,00 кг
Провод СИП-4 3х120	36,3 мм	не более 908 мм	1232,00 кг
Провод СИП-4 4х10	15,3 мм	не более 381 мм	190,00 кг
Провод СИП-4 4х16	18,2 мм	не более 454 мм	282,00 кг
Провод СИП-4 4х25	21,1 мм	не более 527 мм	403,00 кг
Провод СИП-4 4х35	23,5 мм	не более 587 мм	527,00 кг
Провод СИП-4 4х50	27,3 мм	не более 683 мм	729,00 кг
Провод СИП-4 4х70	31,6 мм	не более 790 мм	983,00 кг
Провод СИП-4 4х95	36,9 мм	не более 921 мм	1334,00 кг
Провод СИП-4 4х120	40,7 мм	не более 1018 мм	1643,00 кг

Наименование провода
Вес, кг/км
Провод ШВП 2х0,2
10 кг
Провод ШВП 2х0,35
18 кг
Провод ШВП 2х0,5
23 кг
Провод ШВП 2х0,75
30 кг
Провод ШВП 2х1,0
38 кг
Провод ШВП 2х1,5
45 кг

Наименование кабеля
Наружный диаметр
Вес, 1 км
Кабель АВВГ 2х2.5
8,1 мм
61,00 кг
Кабель АВВГ 2х4
9,5 мм
97,00 кг
Кабель АВВГ 2х6
10,6 мм
106,00 кг
Кабель АВВГ 2х10
12,9 мм
155,00 кг
Кабель АВВГ 2х16
15,1 мм
217,00 кг
Кабель АВВГ 3х2.5
9,0 мм
86,00 кг
Кабель АВВГ 3х4
10,1 мм
108,00 кг
Кабель АВВГ 3х6
11,1 мм
135,00 кг
Кабель АВВГ 3х10
13,7 мм
201,00 кг
Кабель АВВГ 3х16
18,8 мм
292,50 кг
Кабель АВВГ 3х4+1х2.5
10,9 мм
126,00 кг
Кабель АВВГ 3х6+1х4
12,1 мм
159,00 кг
Кабель АВВГ 3х10+1х6
14,5 мм
230,00 кг
Кабель АВВГ 3х16+1х10
17,3 мм
324,00 кг
Кабель АВВГ 3х25+1х16
21,4 мм
492,00 кг
Кабель АВВГ 3х35+1х16
24,1 мм
657,00 кг
Кабель АВВГ 3х50+1х25
27,2 мм
884,00 кг
Кабель АВВГ 3х70+1х35
30,9 мм
1098,00 кг
Кабель АВВГ 3х95+1х50
35,4 мм
1474,00 кг
Кабель АВВГ 3х120+1х70
39,2 мм
1735,00 кг
Кабель АВВГ 3х150+1х70
45,5 мм
2271,00 кг
Кабель АВВГ 3х185+1х95
50,0 мм
2704,00 кг
Кабель АВВГ 3х240+1х120
54,6 мм
3430,00 кг
Кабель АВВГ 4х2.5
9,8 мм
103,00 кг
Кабель АВВГ 4х4
10,9 мм
132,00 кг
Кабель АВВГ 4х6
12,1 мм
166,00 кг
Кабель АВВГ 4х10
15,0 мм
251,00 кг
Кабель АВВГ 4х16
17,3 мм
345,00 кг
Кабель АВВГ 4х25
18,4 мм
536,00 кг
Кабель АВВГ 4х35
23,8 мм
671,00 кг
Кабель АВВГ 4х50
28,2 мм
942,00 кг
Кабель АВВГ 4х70
32,4 мм
1235,00 кг
Кабель АВВГ 4х95
36,6 мм
1615,00 кг
Кабель АВВГ 4х120
39,00 мм
1858,00 кг
Кабель АВВГ 4х150
47,1 мм
2463,00 кг
Кабель АВВГ 4х185
53,7 мм
3044,00 кг
Кабель АВВГ 4х240
60,6 мм
3914,00 кг
