Плиты перекрытия: размеры, виды, назначение

Основные требования к изделию

Размеры плит и их форма должны строго соответствовать рабочим чертежам, которые были разработаны заводом-изготовителем.

Плиты устанавливаются на наружную или внутреннюю несущую стену. Перед тем как начать монтаж, необходимо сделать «постель» из металлических скоб. Плиты подравниваются по горизонтали; когда идут монтажные работы, нужно следить за обеспечением теплоизоляции. Пустоты наполняются герметиком, благодаря чему сохраняется тепло в сопряжениях с наружными стенами. Такие мероприятия целесообразны при монтаже перекрытий между первым этажом и подвалом, а также последним этажом и чердаком.

Что касается толщины плиты перекрытия, то каждый ее тип имеет конкретные параметры. Все они прописаны в ГОСТ.

1. ПБ имеет толщину 220 мм. Используют при опирании по двум сторонам. Изготавливается методом непрерывного формования на длинных стендах.
2. ПГ имеет толщину 260 мм, пустоты грушевидные. Используют при опирании по двум сторонам.
3. 1ПКТ пустотная панель имеет толщину 220 мм, диаметр круглых пустот 159 мм. Используют при опирании по четырем сторонам.
4. 1ПК панель имеет толщину 220 мм, диаметр круглых пустот 159 мм. Используют при опирании по двум сторонам.
5. 2ПКТ имеет толщину 220 мм, диаметр круглых пустот 140 мм. Используют при опирании по трем сторонам.
6. 2ПКК имеет толщину 220 мм, диаметр круглых пустот 140 мм. Используют при опирании по четырем сторонам.
7. 2ПК пустотная панель имеет толщину 220 мм, диаметр круглых пустот 140 мм. Используют при опирании по двум сторонам.
8. 3ПКТ панель имеет толщину 220 мм, диаметр круглых пустот 127 мм. Используют при опирании по трем сторонам.
9. 3ПКК панель имеет толщину 220 мм, диаметр круглых пустот 127 мм. Используют при опирании по четырем сторонам.
10. 3ПК панель имеет толщину 220 мм, диаметр круглых пустот 127 мм. Используют при опирании по двум сторонам.
11. 4ПК панель имеет толщину 260 мм, диаметр круглых пустот 159 мм. В верхней зоне по контуру есть вырезы, используют при опирании по двум сторонам.
12. 5ПК имеет толщину 260 мм, диаметр круглых пустот 180 мм. Используют при опирании по двум сторонам.
13. 6ПК имеет толщину 300 мм, диаметр круглых пустот 203 мм. Используют при опирании по двум сторонам.
14. 7ПК панель имеет толщину 160 мм, диаметр круглых пустот 114 мм. Используют при опирании по двум сторонам.

Любое возведение жилых, общественных и административно-бытовых зданий не обходится без плит перекрытия. Это оптимальный вариант, который обеспечивает долговечность, звуко- и теплоизоляцию в обычных условиях строительства.

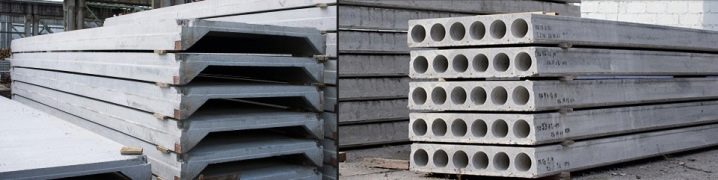

Основные виды плит перекрытия, их технические характеристики и размеры

Существует множество видов и типоразмеров перекрытий. Каждый имеет свои отличительные особенности и маркировку.

Устройство и маркировка пустотных (многопустотных) плит перекрытия

Пустотные плиты подойдут для возведения перекрытий жилых домов и строений. Полая структура позволяет снизить вес, при сохранении прочности.

Наличие пустот способствует уменьшению веса

Кроме того, пустоты способствуют сохранению тепла и повышению изоляционных характеристик.

Технические характеристики пустотных плит перекрытия по ГОСТ 9561–91

ГОСТ 9561 91 распространяется на пустотные плиты перекрытия, изготавливаемые из тяжёлых, лёгких и плотных силикатных бетонов.

Особая технология изготовления гарантирует высокие прочностные характеристики

Для того, чтобы правильно читать маркировку, запомните некоторые особенности. Обычно маркировка содержит три группы буквенно-цифровых значений, разделяемые символами.

• на первом месте обычно указывается тип панели, её длина и ширина в дециметрах;
• второй код – обычно буквенный. Кодировка говорит об используемом материале. Если изделие предварительно напряжено, дополнительно указывается класс стали и, при необходимости, вид бетона (С – силикатный, Л — лёгкий);
• третий код – дополнительные данные, которые могут быть важны при эксплуатации в определённых условиях: при перегреве, повышенной влажности, морозах.

Стандартные размеры по ГОСТу плит перекрытия (ПК)

Согласно ГОСТу размеры перекрытий строго стандартизированы. Диаметр пустот может составлять от 140 – 203 мм. Нормируются также следующие габариты:

• длина, которая может составлять 1,68–12 м,
• ширина, изменяемая в пределах 0,98–1,48 м;
• толщина, которая зависит от модификации панелей.

Устройство и маркировка ППС – нарезных железобетонных плит

Стендовые теплоизоляционные плиты относятся к более современным моделям. Используются для устройства межэтажных конструкций у объектов различного назначения. Маркируются компаниями по-разному: ППС либо ПБ.

Высокие прочностные характеристики – гарантия длительного срока службы

Технические характеристики

Такие плиты считаются более универсальными. Стендовые модели могут быть установлены как в вертикальном, так и в горизонтальном положении. В формовке плит используются замесы на основе бетона М400 – М550 с классом морозостойкости F 50 и водопроницаемостью W 2.

Для повышения класса прочности используется напряженная арматура из термопрочной стали ВР-2

Таблица размеров плит перекрытия, изготавливаемых по ГОСТу

Размеры изделия строго регламентируются требованиями ГОСТа и строительными нормами. При выборе перекрытий рассчитывается нагрузка под конкретный проект.

Обычно все данные можно уточнить у поставщика, на первом этапе поможет таблица размеров плит и перекрытий по ГОСТу

Устройство и маркировка ребристых плит

Существуют модификации плит в зависимости от функций. Для установки перекрытий многоэтажных строений используются плиты, как с продольными, так и с поперечными рёбрами жесткости.

Чаще всего эти перекрытия устанавливают на промышленных объектах и чердаках внушительных по площади комплексов

Главное условие, выдвигаемое при монтажных работах, – соблюдение шага несущей стены, который по максимуму может составлять 6 м.

Технические характеристики и маркировка

В поперечном сечении ребристые плиты похожи на букву «П». Их отличительной особенностью является усиление края специальными балками.

Маркировка ребристых изделий включает:

• буквы и цифры, характеризующие геометрические параметры и вес;
• коэффициент, отражающий несущую способность;
• тип и класс арматуры;
• тип и марку бетона;
• дополнительные свойства.

Необходимые данные можно найти в справочных таблицах

Размеры ребристых плит перекрытия, устанавливаемые по ГОСТу

Размеры ребристых плит перекрытия также унифицированы. Согласно ГОСТу длина такой плиты может составлять 2–12 м. Чаще всего используются размеры — от 3,6 до 7,2 м. Ширина плит стандартная: 1; 1,2; 1,5 и 1,8 м.

Ребристые перекрытия используются для возведения высотных конструкций

Монолитные плиты

Иногда случается так, что стандартные размеры конструкции в данном случае не подходят. Тогда строители приступают к заливке монолитных конструкций.

Прямо на строительной площадке формируется опалубка под необходимый размер

Для заливки используется бетон марки не ниже М200.

Габаритные размеры железобетонных плит перекрытия

Готовые плиты перекрытия относятся к категории сборных железобетонных изделий. Широко применяются при возведении многоэтажных домов, обустройстве дорог. В разных видах работ используются конструкции определенных габаритов и форм. Для облегчения процессов проектирования и строительства размеры были приведены к единому стандарту.

Железобетонные плиты перекрытия изготавливаются из так называемых конструкционных (с использованием крупнофракционного наполнителя) тяжелых и легких бетонных смесей. Основная функция – несущая.

Их популярность среди строителей обусловлена удобством укладки, быстротой монтажа и приемлемой ценой. Однако они имеют большой вес, поэтому опора должна быть значительно крепче, чем ЖБИ. К тому же бетонная конструкция не отличается водостойкостью, соответственно ее нельзя хранить долго под открытым небом без гидроизоляционной защиты.

Выпускаются в 3 видах:

1. Сплошные. Отличаются высоким уровнем прочности на сжатие, большой массой и низкими звуко- и теплоизоляционными свойствами.

2. Шатровые в виде лотка со сглаженными ребрами. При их использовании из проекта исключаются ригели и аналогичные балочные элементы. Позволяют упростить звукоизоляцию и отделку поверхностей внутри помещения, поднять уровень потолка без наращивания стен. Размеры железобетонной плиты перекрытия шатрового типа диктуются длиной и шириной комнаты, высота стандартна – 14-16 см.

3. Пустотные. Это наиболее востребованная разновидность ЖБИ. Они представляют собой параллелепипед с продольными пустотами трубчатого характера. Благодаря своей конструкции считаются более прочными на изгиб, выдерживают значительные нагрузки – до 1250 кг/м 2 , размеры удобны для перекрытия пролетов длиной до 12 м, а форма – для прокладки коммуникаций.

Пустотные плиты перекрытия маркируются:

• 1П – однослойное железобетонное изделие – не более 12 см.
• 2П – аналогично предыдущему, но толщина составляет уже 16.
• 1ПК – многопустотные ЖБИ с внутренними полостями диаметром до 16 см. Высота – до 22 см.
• 2ПК – то же самое с сечением пустот до 14.
• ПБ – пустотная конструкция толщиной 22.

Стандартные габаритные размеры многопустотных панелей перекрытия по ГОСТ 26434-85 приведены в таблице ниже.

Вес готового изделия доходит до 2500 кг.

Маркировка плиты перекрытия содержит полную информацию: вид, размеры, прочность на сжатие. К примеру, ПК 51.15-8 это:

• ПК – многопустотная панель с трубообразными продольными полостями диаметром 15,9 см, высота – 22 см.
• 51 – длина в дм, то есть 5,1 м.
• 15 – ширина в дм – 1,5 м.
• 8 – нагрузка, которую она выдержит. В данном случае – 800 кгс/м 2 .

Помимо стандартных выпускаются сплошные плиты перекрытия из ячеистых бетонов (газобетон и другие). Они довольно легкие, выдерживают незначительные нагрузки – до 600 кг, применяются в малоэтажном строительстве. Для создания прочного соединения производители выпускают шпунтованные изделия (шип-паз).

Монтаж сборных плит

Перед укладкой все основания выравниваются, при необходимости усиливаются кольцевым армированным поясом из монолитного железобетона шириной не менее 25 см, толщиной от 12 см. Перепады между противоположными капитальными стенами не должны быть более 1 см.

Сборные ЖБИ укладываются при помощи грузоподъемной техники вплотную, зазоры заполняются раствором. Для соединения в жесткий монолит используется метод анкеровки.

Благодаря тому, что состав перекрытия и размеры стандартизованы, политика предприятий направлена на сохранение стабильной цены. Средняя стоимость пустотных панелей приведена в таблице ниже.

Наименование	Параметры, см	Цена, рубли
ПК 21.10-8	210х100х22	2 800
ПК 21.12-8	210х120х22	3 100
ПК 25.10-8	250х100х22	3 300
ПК 25.12-8	250х100х22	3 700
ПК 30.10-8	300х100х22	3 600
ПК 30.12-8	300х120х22	4 000

Расчет нагрузки и монтаж

Расчеты ребристых плит осуществляется в наше время с помощью специального софта. Для правильной калькуляции требуются следующие базовые данные:

• поперечные силы;
• изгибающий импульс;
• крутящий момент;
• сейсмическая опасность;
• какой может быть снежный покров;
• на каком грунте находится объект.

Составляется диаграмма нагрузок, в которой определяется следующее:

• параметры перекрытия;
• марка стали и количество арматуры;
• допустимые параметры пролетов.

Если все сделать «по науке», то картина будет совершенно прозрачна, станет ясно: каким нагрузкам можно подвергать перекрытие. Опираясь на полученные данные, можно будет точно узнать следующее:

• какой бетон делать;
• какой плотности и весом должно быть изделие.

Расчет производится в кг/м². Базовое значение для жилого дома – это 400 кг/м². Высота плиты порядка 12 см создает нагрузку 255 кг/м². Стяжка на полу может быть 110 кг/м². Подобные основные нагрузки распределяются по стенам объекта. Плиты одновременно придают жесткости и устойчивости всему объекту, что намного повышает его долговременность и резистентность.

Самыми популярными являются следующие изделия:

• ИП 1 весом 2228 кг, стоимость составляет 14895 рублей;
• ИП 2 весом 2027 кг, стоимость – 23625 рублей;
• ИП 3 весом 1500 кг, стоимость – 18055 рублей;
• ИП 4 весом 1378 кг, стоимость – 45820 рублей;
• ИП 5 весом 2375 кг, стоимость – 39390 рублей.

Монтаж плит делается следующим методом:

• при укладке плиты на все торцевые плоскости наносится слой цементного раствора, следует работать только со свежим раствором, чтобы не нарушить прочности соединений; если раствор будет в разведенном состоянии находиться более 1 часа, то он потеряет свои ТТХ;
• перекрытие должно подниматься наверх горизонтально линии горизонта, поэтому крепление в четырех угловых точках должно быть идентичным;
• при работе крановщику помогают двое рабочих (стропальщики), которые должны правильно закреплять плиту; обязательно должны присутствовать индивидуальные средства защиты и необходимый инструмент;
• в плите существуют уклоны (технологически они допустимы); если разница между верхней и нижней плоскостями достигает 7 см, то промежуток наполняется цементным составом;
• металлические петли скрепляются арматурой, края сгибаются и привариваются; иногда необходимо фиксировать дополнительные крепления;
• с внешней стороны объекта остается край (150 см), на нем будет проводиться кирпичная кладка.

Чтобы правильно сделать монтаж изделия, следует изучить технические предписания. Ребристые плиты можно дифференцировать на такие виды, как:

• шатровые;
• полостные;
• длинные.

Иногда используются монолитные плиты. Они дорогие и добавляют прочности сооружению. Ребристые плиты отвечают всем требованиям по таким показателям, как звукоизоляция и теплопроводность. Для укладки ребристых плит необходимы следующие инструменты и материалы:

• цемент;
• песок;
• мелкий гравий;
• автокран (грузоподъемностью 3–5 т);
• кувалда;
• перфоратор;
• кельма;
• ведра пластиковые и металлические (15 литров);
• турбинка;
• двухметровый немецкий или российский уровень;
• лом;
• гипсовый состав;
• аппарат для сварки;
• теплоизолятор;
• арматура «8» и «10»;
• теплоизолирующий материал;
• сварочный аппарат;
• мешки для мусора;
• уголки «4» и «6»;
• водяной уровень.

Прежде чем монтировать плиту, следует подготовить плоскость. Она должна быть ровная, при этом допустимы перепады, но не более 20 мм. Водяным уровнем следует тщательно замерять основу между разными углами объекта, в идеале одни должны совпадать. Правильно подготовленная поверхность – это залог долгой службы здания

Обязательно следует принять во внимание подвижность грунта. Если почва заболоченная или объект находится в низине, то возможны деформации сооружения

Плиту разумнее всего класть только на капитальные конструкции. Чаще всего перегородки делаются в помещении, когда плиты перекрытий уже заняли отведенное для них место. Для крепления в стыках предусмотрены специальные фиксаторы. Все зазоры заполняются технической ватой и промазываются гипсовым раствором. Прежде чем делать монтаж плит, следует расчертить схему их установки поэтапно. Рекомендуется также еще раз проверить все размеры. Зазоров должны быть минимальное количество.

Выбирая ребристые плиты в качестве перекрытий, следует опираться, прежде всего, на произведенные расчеты. Они будут подсказывать: какие изделия лучше всего использовать в данных обстоятельствах. Ребристые плиты имеют большой запас прочности. Если их правильно подобрать, то служить они будут долгое время.

О том, как правильно установить ребристые плиты перекрытия, смотрите в следующем видео.

Что собой представляют ребристые плиты, их основные характеристики

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

1. Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
2. Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия

Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), мм	Толщина, мм	Вес, кг
1170х390	90	65
1370х390	76
1570х390	87
1770х390	100
2370х390	120	154
2570х390	167
2970х390	150	197
3170х390	206
3370х390	227
3570х390	240

Укладка многопустотных плит при строительстве

Монтаж должен проводиться на исключительно ровную поверхность, поэтому важно выровнять верхние ряды несущих стен в одной горизонтальной плоскости.
Выравнивание панелей проводится по их нижней стороне, которая представляет собой будущие потолки. Верхняя часть перекрытия – полы заливаются цементной стяжкой в любом случае.
На стенах, сложенных из блоков, необходимо заранее сделать проволочный каркас и залить его бетоном толщиной 15-25 см по периметру.
Обязательно заделать отверстия с торцов плиты: сделать это можно заранее на земле.
Для монтажа перекрытия нужно использовать густой раствор

При этом его слой не должен быть больше 2 см. Укладка производится на раствор. При этом важно опирать панель на раствор, заводя ее не менее чем на 120 мм на опорную стену по ГОСТ. Это обеспечит надежность и ровность поверхности конструкции.
По боковым сторонам зазоры необходимо заполнять мелкозернистым бетоном или цементным раствором. Это позволит улучшить звуковую изоляцию, создавая монолитность всего покрытия.

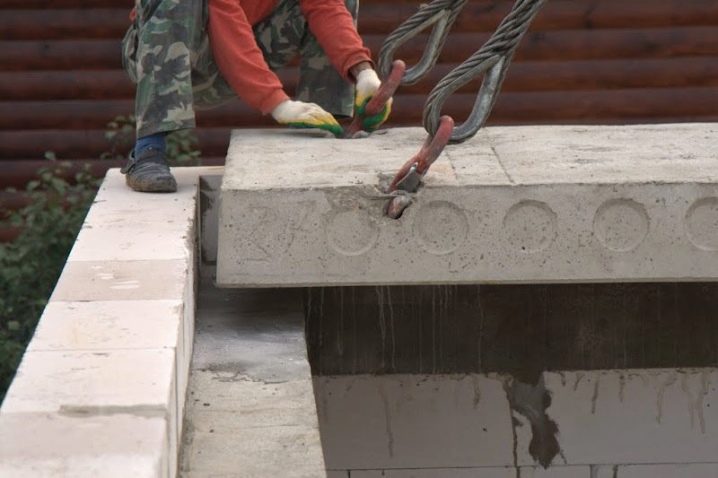

Монтаж пустотных плит перекрытия

Главным условием качественной установки панелей, является строгое соблюдение расчетных параметров опирания на стены. Недостаточная площадь опирания приводит к разрушению материала стены, а излишняя – к повышенным теплопотерям через холодный бетон.

Монтаж плит перекрытия должен выполняться с учетом минимально допустимой глубины опирания:

1. на кирпич — 90 мм;

2. на пенобетонные и газобетонные блоки — 150 мм;

3. на стальные конструкции — 70 мм;

4. на железобетон — 75 мм.

Максимальная глубина заделки плит в стены не должна быть больше 160 мм (кирпич и легкие блоки) и 120 мм (бетон и железобетон).

Перед монтажом у каждой плиты нужно заделать пустоты (легким бетоном на глубину не менее 12 см). Класть панель «на сухую» запрещается. Для равномерной передачи нагрузки на стенах перед укладкой расстилают растворную «постель» толщиной не более 2 см.

Кроме соблюдения нормативных глубин опирания, при монтаже плит перекрытия на хрупкие блоки их газо или пенобетона, под ними следует уложить монолитный бетонный армированный пояс. Он исключает продавливание блоков, но требует хорошего наружного утепления для устранения мостиков холода.

В процессе монтажа следует постоянно контролировать отклонение разности отметок лицевых поверхностей у смежных панелей. Делать это нужно в швах. Не слушайте строителей, которые ставят панели «ступеньками» и говорят вам, что ровнее их положить невозможно.

Строительные нормы устанавливают следующие допуски в зависимости от длины плит:

• до 4 метров – не более 8 мм;
• от 4 до 8 метров – не более 10 мм;
• от 8 до 16 м – не более 12 мм.

Особенности нагрузок в старых домах

При необходимости делать капитальный ремонт в здании строго образца, рекомендуется предварительно снять все старое половое покрытие и утепление и максимально точно определить его вес. Далее выбирать новые материалы, руководствуясь полученной цифрой старого покрытия, таки образом, чтобы нагрузка не была превышена. В противном случае лучше выбрать покрытие и утеплитель из другого материала с более легкой общей массой (и сделать после изменения проверочный расчет).

Специалисты советуют быть особенно внимательными при размещении в старых домах, современной мебели и сантехники, которая значительно габаритнее и скорее всего больше весит (сауны, джакузи и т.д.). В таком случае лучше всего обратиться к профессионалам, которые грамотно сделают расчеты допустимых нагрузок, как кратковременных, так и статистических. Это связано с тем, что статистические нагрузки имеют свойства накапливаться, и в течение долгого времени могут привести к провисанию плиты. И наоборот, кратковременная нагрузка – это характеристика, которая в основном действует на прочностные показатели плиты.

Допустимая нагрузка на плиту перекрытия

Расчет нагрузок на плиту перекрытия делается на ее каждый погонный метр

Расчеты нагрузок на плиты перекрытия – это фактор, который необходимо обязательно учитывать, чтобы исключить последующие разрушения и трещины. Именно поэтому расчет должен производиться обязательно.

Допустимая нагрузка может быть:

• Статической
• Динамической

Статические считаются те, которые распределяются горизонтально по отношению к стене, т.е. нагнетаются предметами, висящими, лежащим или прибитыми к стене.

Помимо этого, тип нагрузок зависит от способа их распределения:

• Равномерные
• Сосредоточенные
• Неравномерные

Любые нагрузки рассчитываются в килограмм-силах или Ньютонах на метр (кгс/м), в стандартной конструкции они считаются, равными 400 кг на кв. метр, при этом учитывается масса самой плиты, приблизительно 2,5 центнера и отделочные материалы. В результате расчет сводится к нескольким цифрам:

общая допустимая нагрузка (масса), которая должна распределяться по опорам – 750 кг * К=1,2 (коэффициент прочности) = 900 кг на один кв. метр.

Прежде чем приступать, к каким бы то ни было расчетам, понадобиться грамотный чертеж, выполненный в полном соответствии с нормами и стандартами. Для выполнения строительных работ, рекомендуется обратиться за чертежами к высокопрофессиональным специалистам, которые после могут сделать расчет.

После необходимо рассчитать вес всего, что создаст нагрузку для перекрытия, к примеру, возможные перегородки, материал для утепления полов, стяжки, декоративная отделка. Все дополнительные материалы и отделку также принято считать в килограммах. Полученную цифру необходимо будет разделить на количество плит, которые будут уложены на перекрытие.

Зачастую стараются привести расчеты и выбранные материалы, к «золотой середине», так, чтобы нагрузка всех материалов составляла не более 150 кг на кв. метр. Стоит отметить, что наиболее распространена плита, которую выбирают практически все строительные подрядчики, для возведения жилых домов – это ПК-60-15-8, общая масса, которой, составляет 2850 кг.

Все нормы расчетов и их необходимость для каждого типа перекрытий и построек (зданий) регламентировано специальными документами СПиПами. Расчет по примеру можно без труда найти в справочной литературе.

Маркировка

Паспорт плиты перекрытия

Застройщику не обязательно знать тонкости технологии, с использованием которой изготавливается многопустотная плита перекрытия. Достаточно научиться правильно расшифровывать маркировку.

Ее выполняют в соответствии с ГОСТ 23009. Марка плиты включает три буквенно-цифровые группы, разделенные дефисами.

Первая группа содержит данные о типе панели, ее длине и ширине в дециметрах (округленных до целого числа).

Во второй группе указывается:

• Несущая способность плиты или расчетная нагрузка (килопаскали или килограмм-силы на 1 м2);
• У предварительно напряженных плит указывается класс арматурной стали;
• Вид бетона (Л — легкий, С – силикатный, тяжелый бетон в маркировке не обозначается).

Третья группа в маркировке содержит дополнительные характеристики, отражающие особые условия применения конструкций (стойкость к агрессивным газам, сейсмическим воздействиям и т.д.). Кроме этого здесь иногда обозначают конструктивные особенности плит (наличие дополнительных закладных деталей).

В качестве примера, поясняющего принцип маркирования пустотных панелей, рассмотрим такую конструкцию:

Панель пустотная тип 1ПК, длина 6280 мм, ширина 1490 мм, рассчитана на нагрузку в 6 кПа (600 кг/м2) и изготовлен на из легкого бетона с использованием напрягаемой арматуры класса Ат-V).

Ее маркировка будет выглядеть так: 1ПК63.15-6АтVЛ. Здесь мы видим только две группы символов.

Если плита изготовлена из тяжелого бетона и предназначена для использования в сейсмоопасной зоне (сейсмичность до 7 баллов), то в ее обозначении появляется третья группа символов: 1ПК 63.15-6АтV-С7.

Рассмотренные технические характеристики плит перекрытия определяют область их применения.

Все типы многопустотных панелей рассчитывают, исходя из нормативной нагрузки на перекрытие — 150 кг/м2 (вес людей, оборудования и мебели).

Несущая способность стандартной плиты находится в диапазоне от 600 до 1000 кг/м2. Сравнивая норматив 150 кг/м2 с фактической прочностью панелей, нетрудно увидеть, что запас надежности у них очень высок. Поэтому их можно укладывать во всех видах жилых, производственных и общественных зданий.

В данной таблице содержится приведенная толщина плиты – термин непонятый для новичков. Это не геометрическая толщина панели, а специальный параметр, созданный для оценки экономичности плит. Его получают делением объема бетона, уложенного в плиту, на площадь ее поверхности.
