Выбор и монтаж инфракрасной пленки для теплого пола

Правила безопасности во время укладки

Производя монтаж и эксплуатацию теплых инфракрасных полов с датчиком температуры, необходимо придерживаться следующих правил безопасности:

На основании под укладку ИК пленки должны отсутствовать малейшие частицы мусора и пыли. В качестве тонкого утеплительного материала рекомендуется использовать пенофлекс.
Оптимальное расстояние между матом и стеной ― не менее 100-120 мм. Делать отступ более, чем на 400-500 мм, не рекомендуется.
Нельзя делать укладку пленочного полотна внахлест (из-за опасности перегревания).
Терморегулятор должен находиться над поверхностью пола на высоте примерно 100-200 мм. Такое расположение считают наиболее удобным.
Протяженность пленочных полос – не более 8 м

По мере увеличения длины пленки, число контактных подключений уменьшается.
Для обеспечения полной безопасности по ходу эксплуатации такого пола, между отдельными полосами должно соблюдаться расстояние не менее 5 мм.
При установке зажима контактного соединения, важно добиваться расположения одной его части сверху пленки на токопроводящем основании, а второй – во внутренней полости. Она называется «карманом».

Для обжима установленного контактного соединения используется специальный инструмент или пассатижи.
Важно помнить, что установку некоторых типов ИК полотна можно выполнять с помощью исключительно штатных зажимов, входящих в состав комплекта. Это условие обязательно к выполнению, иначе безопасность системы окажется под угрозой.
На разрезанных участках, для изоляции контактных шин используют битумный материал

Обычно он имеется в комплекте.
Терморегулятор подключается к электросети стационарным способом, или же может включаться в розетку вилкой. Контур должен быть обязательно заземлен.
Запрещается допускать пересечение между собой соединительных проводов, идущих от терморегулятора на полотно.
Поверх пленочных обогревателей нельзя устанавливать другие отопительные приборы.
Не рекомендуется укладывать пленку во время мороза или при повышенной влажности.
Пленка не должна перегибаться или заламываться.
Нельзя фиксировать ИК полосы на основание шурупами или гвоздями.

Монтаж

Чтобы установить ИК пленочный пол, надо выполнить ряд последовательных действий:

1. В первую очередь необходимо разработать проект и произвести все необходимые расчеты.
2. Обзавестись всеми нужными материалами и инструментами.
3. Произвести монтаж ИК пола.
4. Запустить систему и проверить функционирование.
5. Произвести чистовую отделку.

Расчёт площади

Главное отличительное свойство инфракрасного пленочного пола в том, что он не устанавливается под мебель. Поэтому производя расчет количества материала, которое потребуется и выбрав место размещения пленки, надо вычесть тот участок, где пленка не будет прокладываться.

Расчет общей площади помещения S=a*b Расчет площади обогрева Sоб=S — (X, Y, Z) где, S — общая площадь помещения, м²; a, b — длина и ширина помещения, м; Sоб — площадь обогрева, м²; X, Y, Z — неподвижные или низкостоящие предметы интерьера (мебель, бытовая техника и т.д.). Осуществляя расчет обогреваемой площади, учитывайте, что ИК пленка укладывается на расстоянии 100 мм и более к любой вертикальной поверхности.

Когда размер нужной площади выявлен, следующим шагом становится расчет мощности.

Мощность пленки	150 Вт/м²	220 Вт/м²
Основной источник отопления	Не менее 95 % площади	Не менее 70 % площади
Дополнительный источник отопления	Не менее 60 % площади	Не менее 40 % площади
Тип напольного покрытия	ламинат, линолеум, ковролин	паркет, ковролин

Расчет энергопотребления

Потребление энергии ИК пленочным полом Э=S*k*T где, Э — энергопотребление, Вт/час; S — общая площадь помещения, м²; k — коэффициент пересчета (зависит от установленной температуры, если система включена на 50 % — коэффициент будет равен 0,56); Т — тепловая мощность пола, Вт. Сумма затрачиваемых средств на отопление инфракрасным полом высчитывается, исходя из тарифа на электроэнергию в вашей местности.

Установка терморегулятора позволяет сократить расходы на ИК тёплый пол примерно на 35 %.

Критерии выбора терморегуляторов для тёплого пола.

Расчет мощности

Если площадь помещения, которое планируется обогреваться пленочным полом, очень большая — для монтажа такой системы понадобится несколько комплектов ИК пленки. В такой ситуации нужно суммировать их мощность.

Использование нескольких комплектов ИК плёнки Pобщ = P1+P2+…+Pi Использование части комплекта Pобщ=1,10*L

где, Pобщ — общая мощность пленочного пола, Вт; P1…Pi — мощность отдельно взятого комплекта пленки, Вт; L — длина инфракрасной пленки, которая используется при монтаже, м; 1,10 — коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов

Главное предназначение терморегулятора для инфракрасного теплого пола — регулирование степени обогрева.

Если вы подключаете сразу несколько комплектов пленочного пола, то нужны сразу несколько термостатов, поскольку мощность, которую потребляет теплый пол, суммируется.

Устанавливать терморегулятор рекомендуется на высоте от 15-20 см, над уровнем чистового покрытия.

Терморегулятор лучше размещать на стене, которая перпендикулярна направлению расположения полос.

Выделяется два способа подключения:

1. Зонирование и подсоединение каждой зоны к отдельному термостату.
2. Подсоединить твердотельное реле или магнитный пускатель. Осуществлять такое подключение самостоятельно нельзя, здесь нужны знания и навыки электрика.

Про кабельный тёплый пол можете прочитать тут.

Особенности монтажа

Некоторые хозяева с целью экономии средств монтируют системы в комбинированном варианте. В этом случае систему теплых полов устанавливают специалисты, а подготовительные работы и укладка напольного покрытия выполняется своими силами

Особое внимание следует обратить на то, как правильно уложить теплый пол под плитку

По разложенной пленке нужно передвигаться очень осторожно, иначе можно нанести повреждения нагревательным элементам. Также нельзя ронять и класть на пленочное покрытие любые строительные инструменты

На схеме размещения должны быть отмечены места, где будет находиться мебель и другие тяжелые предметы. Их категорически запрещено устанавливать на пленочное покрытие. В противном случае может наступить перегрев пола, а пленка, мебель и напольное покрытие будут испорчены.

Особое внимание следует обратить на температурный датчик. От его правильной установки во многом зависит точность показаний

Рекомендуется соблюдать инструкции производителя, указанные в руководстве по эксплуатации.

Нежелательно включать инфракрасные полы сразу же после монтажа ламинированного покрытия. Ламинат должен прогреваться в естественных условиях определенный период времени, пока его температура не сравняется с той, которая в помещении. Данное правило актуально и для других типов напольных покрытий.

Установка инфракрасных теплых полов под плитку

Укладка ИК пола под керамическую плитку может выполняться двумя способами: «сухим» и «мокрым». В первом случае нагревательные элементы пленки не соприкасаются с цементной стяжкой. В свою очередь «мокрый» метод установки ИК пленки производится с заливкой цементного раствора поверх системы.

Две схемы подключения пленочного теплого пола под плитку

Рассмотрим алгоритм действий для «сухого» метода:

1. Монтаж пленочного полотна, который производится по тем же правилам, как и в случае организации инфракрасного обогрева под ламинат.
2. Далее, выполняется монтаж защитной прослойки, в качестве которой зачастую применяется полиэтиленовая пленка.
3. На этом этапе необходимо установить поверх пленки основание под стяжку. Для таких целей отлично подходят гипсокартонные листы (ГКЛ). При фиксации листов нужно соблюдать особую внимательность, так как есть риск повреждения нагревательных элементов ИК пола.
4. Затем поверх подложки заливается тонкий слой стяжки.
5. В последнюю очередь производится укладка плитки. Для этого используется стандартный плиточный клей.

В свою очередь, укладка инфракрасных теплых полов с помощью «мокрого» метода является более выгодной, с финансовой точки зрения. Она включает в себя следующие этапы:

в первую очередь необходимо выполнить монтаж нагревательных элементов ИК пола;

Укладка пленочного инфракрасного полотна под плитку производится по тем же правилам, что и под другие покрытия

• далее производится укладка защитной полиэтиленовой пленки. Этот этап является самым важным во всей процедуре «мокрого» способа установки ИК. Специалисты рекомендуют укладывать защитную полиэтиленовую пленку в 2-3 слоя;
• на третьем этапе производится монтаж армирования. Как правило, для этих целей применяется кладочная метка из металла;
• затем выполняется заливка стяжки;

в конце необходимо уложить керамическую плитку.

Таким образом, монтаж пленочных теплых полов под плитку может быть выполнен и собственноручно. Единственное, что для этого необходимо – четкое соблюдение последовательности работ.

Два способа укладка ифракрасной пленки под керамическую плитку «сухим» и «мокрым» способом

Разновидности инфракрасных пленок

С конструктивной точки зрения, все ИК пленки похожи и имеют общий принцип действия. Однако для различных типов помещений и эксплуатационных условий принято использовать определенные варианты пленочных теплых полов. Отличия ИК между собой в первую очередь обуславливается тем, что их производством занимаются разные компании.

Рассмотрим разновидности ИК пленки по максимальной температуре нагрева и их совместимость с различными напольными покрытиями:

высокотемпературные инфракрасные теплые полы под плитку. Максимальная температура нагрева таких систем достигает 50°C. Они несовместимы с напольными покрытиями, которые более восприимчивы к воздействию тепла (линолеум, ламинат);

По своему строению и принципу действия все инфракрасные пленки схожи между собой, основное отличие – максимальная температура нагрева.

• низкотемпературные инфракрасные теплые полы под линолеум и ламинат. Такие системы могут разогреваться до 27°C;
• универсальные ИК системы, которые имеют совместимость ко всем типам напольных покрытий.

Второй параметр, по которому классифицируют ИК пленки – тип нагревательного элемента. На сегодняшний день можно выделить две основные разновидности ИК полов, в зависимости от нагревательного элемента:

• углеродные;
• биметаллические.

Удельная мощность ИК пола – последний показатель, который является очень важным при выборе отопления. Рассмотрим три основных типа ИК пленок, в зависимости от этого параметра:

со слабой мощностью (130–160 Вт/м²) – используются в тех случаях, когда необходимо организовать подогрев помещения с небольшой площадью. Совместимы с «легкими» напольными покрытиями;

Инфракрасные пленки у разных производителей могут отличаться своим внешним видом и техническими параметрами.

• со средней мощностью (от 170 и до 220 ВТ/м²) – монтируются в более просторных комнатах. Отлично подходят под следующие варианты напольных покрытий: керамогранит, плитка;
• с высокой мощностью (выше 220 Вт/м²) – устанавливаются в промышленных сооружениях. А также их используют для подогрева пола в саунах и различных мастерских.

В случае необходимости всегда можно обратиться к специалистам, которые помогут подобрать необходимую систему для конкретного случая. А также рекомендуется перед приобретением, почитать на профильных форумах соответствующие отзывы. Пленочные теплые полы – инновационное решение для любой комнаты, позволяющее достичь максимального комфорта.

Миф третий: инфракрасные полы значительно уменьшают затраты на обогрев

Этот вопрос сложен и индивидуален. Но попытаюсь осветить те моменты, которые считаю ключевыми в данном вопросе.

Во — первых: первостепенное значение имеет утепление стен. Чем лучше выполнено утепление, тем меньше затраты на обогрев, так как тепло не уходит из помещения. Справедливо для всех систем отопления в равной мере.

Во-вторых: разница наружной и внутренней температур. Практически любое жилое помещение имеет одну – две наружных стены, через которые происходит значительный отток тепла. Чем больше перепад наружной и внутренней температур, тем быстрее тепло «вытекает» наружу. А, так как объем улицы намного – намного  больше объема отапливаемого помещения, то на каждый последующий градус изменения разницы температур приходится затрачивать тепла ЗНАЧИТЕЛЬНО больше, чем на предыдущий. Ведь температура в помещении зависит от скорости остывания, а она, как мы помним, нелинейна. Сложно? Тогда поверьте на слово. Для повышения температуры в помещении на один градус, равно как и на поддержание той же комфортной температуры при опускании уличной на один градус тепла расходуется намного больше, чем на предыдущий один градус.

Из первого и второго следует, что затраты на обогрев зависят от конструктивных решений ограждающих конструкций помещения, а также от температурной зоны расположения помещения. Поэтому, если где – то в статье или на форуме Вы прочли, что энергозатраты на обогрев теплыми полами 20 Вт/ч*м2 и в помещение тепло, то, вполне возможно это правда, но конкретно к Вам это может не иметь никакого отношения. Возможно, написавший живет в районе Сочи, или в средней (неугловой) квартире многоквартирного дома и потребляет тепло соседей, или просто любит прохладу, которая Вам не покажется комфортной.

Для того, чтобы определить энергозатраты для конкретного случая, предпочтительно выполнить расчет в соответствие СНиП II-3-79* «Строительная теплотехника».

Другая сторона вопроса связанная с использованием именно конструкции теплого, в частности пленочного пола в том, теплые полы позволяют обогревать до комфортных температур только нижнюю часть помещения, а не пространство под потолком, где «жизни» нет. Это действительно приводит к экономии затрат по статистике в сравнении с радиаторным водным отоплением по разным оценкам на 15-50%. Разумеется эффект тем выше, чем выше высота потолков. Поэтому для цехов с потолками 4-6 м и выше экономия налицо. В квартирах результат будет скромнее.

Часть экономии затрат на отопление теплым полом обусловлена возможностью понизить температуру на уровне головы человека в помещении (> 1,5 м) на 2-3˚С без потери ощущения тепла и комфортности. Также при помощи инфракрасных лучей возможен подогрев не всего помещения, а отдельных областей и, благодаря быстрому нагреву и остыванию, экономия за счет использования отопления в те временные отрезки суток, когда это необходимо.

Еще один положительный с точки зрения экономии момент, связанный с пленочными теплыми полами – использование экранирующей подложки. Дело в том, что отражательная способность металлов в инфракрасном спектре значительно выше, чем в видимом. Так коэффициент отражения при длине волны около 10 мкм для золота, серебра, меди, алюминия составляет 98%. Другие металлы обладают похожими свойствами. Из этого следует, что пленочный пол, выполненный с соблюдением технологии, не пропускает тепло, сохраняя его для обогрева помещения, в котором установлен. Сокращение потерь – тоже экономия.

Установка пленочного ИК-пола

Монтаж нагревательных элементов чаще всего производят по чистовое покрытие пола ламинатом. Выполнить установку можно самостоятельно. Для этого придется тщательно изучить процедуру монтажа. Если на это нет времени, то лучше поручить выполнение работ профессионалам. В этом случае клиент застрахован гарантией, предоставляемой монтажниками. В случае дефектов после установки, восстановление функционирования выполняется за счет компании выполнявшей работы.

Этапы монтажа

1. Тщательная очистка рабочей поверхности пола.
2. Установка теплоизоляционного материала.
3. Монтаж подкладки под ИК-пол.
4. Разрезать пленку на отдельные элементы.
5. Произвести укладку, монтаж в единую электроцепь.
6. Подключить термодатчик, тщательно заизолировать все соединения.
7. Выполнить контрольную проверку электросхемы. Убедиться в правильности монтажа электроцепи.
8. Подключить пленочные инфракрасный пол в общую электросеть квартиры, дома.

Технология укладки и монтажа пленочных нагревательных элементов несложная. Следует внимательно производить различные процедуры по установке и система будет исправно работать.

В процессе монтажа необходимо помнить, что нельзя повреждать токовыводящие элементы пленки. Следует тщательно заизолировать все соединения электроцепи. Неправильное подключение электролиний соединяющих отдельные маты, или других элементов ик-пола сделает нерабочей всю систему обогрева. При сомнениях в правильности самостоятельного подключения электросхемы, следует обратиться к профессиональным электрикам разбирающимся в теплых полах и имеющих опыт их установки на различные виды основы.

Виды пленок

Существуют два вида пленок для теплого пола: инфракрасные (карбоновые или графитовые) и биметаллические (алюминиевые и медные) конвективные. Как понятно из их названия, они отличаются не только материалом изготовления, но и способом обогрева. Что их объединяет, так это исполнение: греющие элементы толщиной в несколько микрон запаяны с двух сторон в прочную пленку. Ток к этим элементам подводится при помощи расположенных по бокам плоских токоведущих жил/шин. При прохождении тока через нагревательный элемент выделяется тепло. Только длина волн разная: ИК диапазон и тепловой.

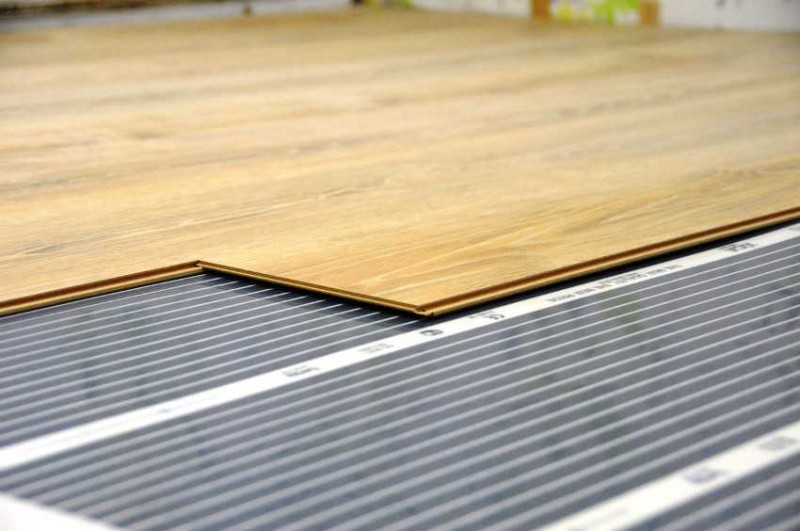

Укладка пленочного теплого пола , особенно под ламинат, не займет много времени

Достоинства и недостатки «пленочного» отопления

В поисках альтернативного способа обогрева помещений, ученые обратили внимание на теплообмен в окружающей среде, происходящий за счет действия инфракрасных лучей. Интерпретация природного процесса легла в основу создания ИК-пленки

Пленочное покрытие выделяет тепловую энергию в инфракрасном диапазоне. Длинные волны излучения нагревают окружающие предметы, которые в свою очередь накапливают и передают тепло воздуху.

Применение инфракрасной пленки для обустройства теплого пола получило широкое распространение благодаря ряду преимуществ:

Универсальность. Поверх обогревающего слоя возможна укладка практически любого напольного покрытия. С помощью пленки можно утеплить стены и потолок.

Простота укладки. Для создания системы теплый пол не надо демонтировать старое основание, а саму процедуру получится выполнить самостоятельно. Специализированное оборудование не требуется.

Регулировка температура нагрева. К системе обогрева подключается терморегулятор с широким диапазоном режимов. Возможны дополнительные настройки управления: функция таймера, разделения помещения на разные зоны интенсивности нагрева и др.

Мобильность теплого пола. Переезжая на другое место жительство, конструкцию легко снять и расстелить на другой поверхности.

Компактность системы

Толщина ИК-покрытия (до 0,5 мм) практически не влияет на высоту пола, что особенно важно для помещений с невысокими потолками.

Низкая инерционность. Пленка быстро «включается» и эффект становится заметен через несколько минут.

Равномерность прогрева

Помещение отапливается по всему объему, «горячие» и «холодные» зоны отсутствуют.

Поддержание здорового микроклимата. ИК-лучи не пересушивают воздух и не сжигают кислород. Производители «пленочного отопления» указывают на лечебное воздействие ИК-излучения. Воздух ионизируется и очищается от бактерий.

Благодаря модульности, поломка одного участка пленки не приводит к сбою в работе всей системы.

Отопительная пленка выдерживает существенные динамические нагрузки. Ее можно монтировать в общественных учреждениях с высокой проходимостью. Срок службы системы ИК-обогрева – 15-20 лет

Инновационная технология имеет и отрицательные качества:

Электростатичность нагреваемых поверхностей повышается, и предметы начинают больше притягивать пыль.
После выключения системы обогрева помещение быстро остывает.
При монтаже важно учитывать расстановку мебели. Там, где будет стоять громоздкая мебель и техника больших размеров, ИК-пленку не укладывают

Несоблюдение требования может привести к перегреву системы.
Работа теплого пола приводит к повышению расхода энергоресурсов.
Покрытие боится влаги и контакта с острыми предметами.

Укладка «пленочного» обогрева должна выполняться аккуратно и с соблюдением норм безопасности.

Монтаж инфракрасного тёплого пола

Укладка инфракрасного пола осуществляется строго по алгоритму. Это необходимо не только для правильного функционирования системы, но и для собственной безопасности. Для начала необходимо приобрести следующие инструменты и материалы:

• отвёртка;
• плоскогубцы;
• термостат;
• скотч;
• дополнительные провода;
• изолирующие материалы.

Элементы для монтажаИсточник piramida-stroi.ru

Для каждого типа напольного покрытия предусмотрен отдельный порядок установки

Черновой пол важно подготовить и по возможности выровнять. В некоторых случаях не обойтись без обустройства стяжки, чтобы сделать поверхность более ровной и убрать все имеющиеся наклоны

Проводится теплоизоляция, подводится заземление, а потом уже осуществляют остальные работы. Рассмотрим, как установить инфракрасный пол для плиточного и деревянного покрытия.

Плиточное напольное покрытие

Плёночный инфракрасный пол под плитку тоже начинают с подготовительного этапа. Для начала поверхность чернового пола нужно тщательно очистить от пыли и мусора. Затем проводится монтаж подложки, чтобы тепло не уходило в перекрытие. После этого необходимо расстелить специальное сетчатое полотно и раскладывается сам инфракрасный пол. Элементы должны скрепляться специальным скотчем.

Схема укладки плёночного тёплого пола под плиткуИсточник electropol.ru

Перед тем, как подключить инфракрасный тёплый пол, необходимо проверить все провода и соединения. Подключение осуществляется клеммами, провода к которым зажимаются плоскогубцами

Места соединений очень важно изолировать специальным скотчем. Далее осуществляется монтаж наливного пола

После всех работ можно осуществлять непосредственную укладку плитки.

Видео описание

Как производится укладка тёплого пола под плитку, смотрите в этом видеоролике:

Под дерево

ИК тёплый пол часто укладывают и под древесное напольное покрытие. Главное, чтобы оно было достаточно прочное, чтобы сохранить целостность плёнки, плюс, соблюдать правила монтажа и технику пожарной безопасности.

На подготовительном этапе рекомендуется выровнять черновой пол, чтобы инфракрасная плёнка легла ровно на поверхность. Затем плёнка разрезается на отдельные элементы и укладывается равномерными отрезками по всей площади.

Из-за того, что дерево хорошо сохраняет тепло, дополнительная теплоизоляция обычно не нужна

Зато очень важно установить гидробарьер, который не будет позволять влаге проникать в систему, чтобы она не вышла из строя. После выполнения всех работ инфракрасный тёплый пол подключается к специальному термостату

Если помещение очень большое, то лучше использовать несколько таких устройств, чтобы не произошло замыкания. После этого процесс монтажа считается завершённым.

Видео описание

В этом видео наглядно про укладку инфракрасного тёплого пола в деревянном доме:

Заключение

Установка инфракрасного тёплого пола не представляет никаких трудностей. Её можно осуществить самостоятельно и правильно подключить все элементы. Само устройство очень эффективно обогревает помещение и долго сохраняет тепло, если был выбран правильный тип и произведена грамотная установка. Инфракрасные тёплые полы являются прекрасным дополнительным источником тепла в холодное время года.

Источник

Чистовая отделка

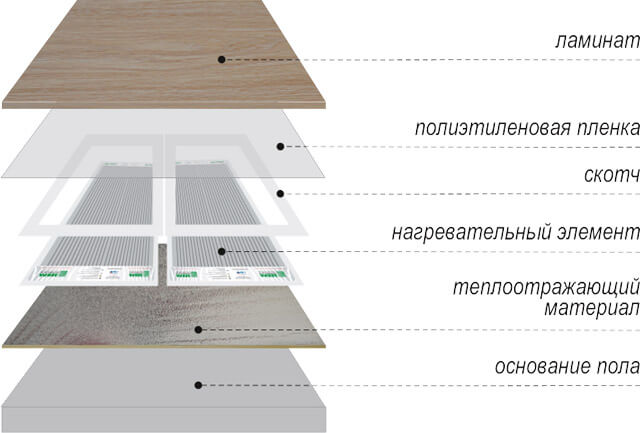

До того, как проводить установку напольного покрытия, пол накрывают пленкой из полиэтилена. Далее работы проводят, таким образом, который предполагается для конкретного вида покрытия.

Ламинат или паркетная доска кладутся в такой последовательности:

• стяжка;
• теплоотражатель;
• термопленка;
• полиэтилен;
• ламинат, паркет.

Когда используется дерево, схема укладки такова:

• стяжка;
• теплоотражающее покрытие;
• термическая пленка;
• полиэтилен;
• ДВП или фанера;
• линолеум, ковролин.

Когда речь идет о кафеле, предусматривают такую схему:

• первичный пол;
• теплоизолирующий слой;
• пленка из полиэтилена;
• армирующая сетка;
• клей или цемент;
• камень, кафель.
