Размеры канализационных труб пвх: как подобрать подходящий вариант?

Виды

Разновидностей пластиковых труб множество, ПВХ – только один из них. Для сравнения сделаем краткий обзор других видов пластика.

• Металлопластик. Состоит из 3-х пластов: посередине алюминий, внутренний и снаружи – пластик. Материал переносит температуру до +95˚ при рабочем давлении 10 атм. Способы соединения – без сварки, с помощью фитингов. Срок работы – 35 лет.
• Полипропилен (ПП). Во многом имеет сходные с металлопластиком характеристики, однако трубы из него соединяются между собой термосваркой, отчего соединения получаются более прочными. Эксплуатируются более 50 лет. Чаще применятся для прокладки систем с холодной водой, реже используются для горячего водоснабжения или отопления.
• Полиэтиленовые (ПЭ). Выдерживают температуру от -40 до +40. Пригодны только для холодного водоснабжения. Их применяют для проводки воды от скважины в дом, для канализации, так как они морозоустойчивы.

Изделия из полиэтилена подразделяют на продукцию из полиэтилена низкого давления (ПНД) и сшитого полиэтилена.

Конструкции из сшитого полиэтилена имеют высокую прочность и устойчивость к различным воздействиям температур. Переносят морозы до -20˚. В целях монтажа используются фитинги и обжимные специальные штуцера. Применяются для создания водяных полов, магистралей водоснабжения, сооружения систем снеготаяния. Специалисты отмечают высокую пригодность данного вида для систем горячего водоснабжения, но их цена выше аналогов.

Трубы ПВХ, ПП и ПЭ практически представляют общую группу пластиковых изделий.

Изделия из ПВХ отличаются отличным соотношением цены и качеств.

Технология производства поливинилхлорида и изделий из него предполагает внесение в состав сырья таких компонентов, как этилен и хлор.

В связи с этим получают три вида ПВХ:

1. ПВХ – используют для систем со средней рабочей температурой 45˚;
2. хПВХ – продукция пригодна для подвода горячего водоснабжения, рассчитана на температуру до +95˚;
3. нПВХ – изделия выдерживают внутреннее давление до 16 бар, их применяют для наружного напорного водопровода, не подлежат сгибанию. Буква «н» свидетельствует о том, что продукт изготовлен из непластифицированного поливинилхлорида.

Безнапорные изделия из полихлорвинила ПНД применяются в качестве канализационных труб. Они выпускаются сечением 100 – 500 мм, имеют кирпично-красный цвет.

Для канализации трубы выпускают однослойными (композитными) либо трехслойными, с наружным слоем из НПВХ и внутренним – из ПВХ.

В данном видео вы можете подробно познакомиться с достоинствами ХПВХ:

Преимущества ПВХ труб

К особо прочным элементам относят металлополимерные трубы. Детали из пластика легко монтируются, для их укладки требуется меньше времени и сил. Хорошая пропускная способность позволяет согнуть трубопровод под разными углами. Монтаж пластиковыми элементами можно осуществить самостоятельно.

К их преимуществам относят:

• низкую теплопроводность;
• небольшой вес (в отличие от чугунной конструкции);
• надежную защиту от распространения бактерий и вирусов;
• устойчивость к коррозии, воздействию внешних факторов и химическим средствам;
• доступную цену (в отличие от изделий из чугуна);
• долгий срок службы.

При правильной установке пластиковая канализационная система может прослужить долгое время. При этом трубы не нужно постоянно обслуживать. Повышенная прочность позволяет использовать детали для монтажа напорной сети. К недостаткам ПВХ относят хрупкость при снижении температуры ниже -18°С.

Размеры полипропиленовых труб в зависимости от сферы применения

Полипропиленовые трубы используются в разных сферах производства, поэтому к их размерам, толщине стенок и устойчивости к давлению и температуре предъявляются разные требования.

Размеры полипропиленовых труб для вентиляции

Полипропиленовые трубы, используемые для вентиляции, предназначаются для обеспечения беспрерывного движения воздуха. Поэтому они не должны быть особо прочными, но легкость точно не будет лишней, так как системы вентиляции нередко устанавливают на декоративные перегородки или над подвесными потолками.

Размеры полипропиленовых вентиляционных труб определяются в соответствии с типом помещений, где они будут использоваться. Как правило, устанавливают стандартные пятиметровые трубы, так как с более длинными изделиями работать неудобно. Говоря о вентиляционных трубах разных размеров, нужно понимать, что они необязательно будут иметь привычную для нас круглую форму.

Диаметральный размер вентиляционных полипропиленовых труб в жилых помещениях обычно равен 100–125 мм, соединение осуществляется без сварки методом в раструб.

Размеры полипропиленовых труб для канализации

Сборка полипропиленовых труб осуществляется таким же способом, как вентиляции, но с обеспечением герметичности места стыковки при помощи уплотнительного кольца.

Длина труб внутренней канализации может быть 0,3–2 м, чаще всего используются диаметральные размеры 40, 50 и 110 мм. Труба канализационная полипропиленовая обычно имеет размеры 150 мм или более, их длина – 5 м.

Для самотечной канализации нередко используют гофрированные трубы, если они имеют малые диаметральные размеры, их хранят бухтами. Благодаря гофрированию у труб разных размеров уменьшается чувствительность к просадкам грунта. Как известно, просадки не только приводят к образованию дефектов на трубах, но и образуют участки с отрицательным уклоном, чего следует избегать, так как именно в таком месте будут скапливаться остатки еды, содержащиеся в воде.

Самый большой диаметральный размер полипропиленовых канализационных труб – 600 мм, длина может достигать 10 м. С их помощью оборудуют междомовую канализацию силами тяжелой техники.

Размеры полипропиленовых труб для водопровода значительно меньше: диаметр может быть 16–110 мм, длина любая, но наиболее распространенная – 5 м.

Важно уделять внимание не только размерам полипропиленовых труб систем отопления, но и следующим их характеристикам:

• Рабочая температура. Чаще всего используются полипропиленовые трубы типа PPR, способные работать при температурах 95 °С и выше. Тем не менее, существуют также трубы PPH, которые используются только для оборудования систем вентиляции и холодного водопровода.

• Рабочее давление. На полках супермаркетов обычно лежат трубы PN20 или PN25. Число в их маркировке – это максимальное давление, при котором они могут работать в условиях нормальной температуре. Полипропиленовые трубы PN6 выбирать не следует.

• Армирование. Трубы полипропиленовые размером 16 мм и более могут быть покрыты слоем алюминиевой фольги или иметь прослойку смеси полипропилена со стекловолокном; армирование повышает прочность трубы и снижает вероятность деформаций при высоких температурах. Если трубы топятся в стяжку или штукатурку, то данная характеристика особенно важна.

При наличии выбора лучше остановиться на армированной полипропиленовой трубе для отопления нужного вам размера. Армирование позволит избежать проблем при чрезмерном нагреве воды (в отопительный сезон).

Особые случаи

Отдельно следует выделить трубы, используемые для оборудования наружных систем холодного водоснабжения. Размеры полипропиленовых труб в таком случае могут быть самыми разными (в том числе 60 см). Толщина стенок может быть несколько десятков миллиметров. Производство таких труб обычно осуществляется десятиметровыми плетями.

По мнению монтажников, системы, собранные из полипропиленовых труб различных размеров и диаметров имеют следующие особенности:

• Если полипропиленовые трубы монтируют в местах оживленного движения, то их необходимо поместить в железобетонный короб, который предотвратит их деформацию при просадках грунта.

• Если размер полипропиленовой трубы 300 мм и более, то для ее укладки используется тяжелая техника. Несмотря на то, что полипропилен является самым легким из технических пластиков, трубы больших размеров, изготовленные из него, тяжелые. Для справки: при плотности 0,91 т/м3 полипропилен легче, чем вода.

• Собирая полипропиленовые трубы, не нужно использовать фитинги. Трубы больших размеров варят встык, что никак не сказывается на их прочности, так как их стенки толстые.

Способы монтажа и подключения

Монтаж пластиковых трубопроводов довольно прост и не требует особых навыков. Соединять и подключать части конструкции можно следующими способами:

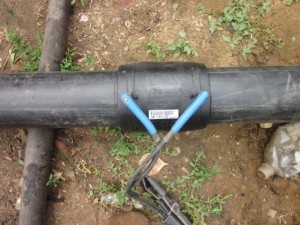

• Раструбная сварка – используется для полиэтиленовых труб. Концы изделий нагреваются до плавления, а затем с усилием соединяются и фиксируются в таком положении до остывания. Этот способ требует особой аккуратности и быстроты, чтобы получить ровный герметичный стык.
• «Холодный» метод – подходит для ПВХ-труб. Части соединяются за счет специальных самотвердеющих растворов либо при помощи обычных сгонов.
• При помощи различных фитингов (муфта, уголок, тройник и др.) – применяется в основном при работах с полипропиленовыми элементами. Фитинги припаиваются на концы трубок, которые будут соединяться между собой, а затем фиксируются болтами с использованием герметичной прокладки.
• С применением компрессионных комплектующих – подходит для металлопластиковых труб. Металлические фитинги закрепляются при помощи компрессионного кольца и зажимной гайки.

Для самостоятельного подключения и соединения необходимо комплектовать набор следующими инструментами:

• сварочный аппарат или паяльник с насадками, подходящими под различный диаметр;
• зачистка – понадобиться для работы с армированными трубами;
• труборез;
• калибратор.

SDR полимерных труб

SDR – еще один важный показатель полимерных изделий. Это нелинейная характеристика, которая определяет отношение наружного диаметра патрубка к толщине пластиковых стенок. Естественно, что SDR труб для газа может быть гораздо большим, чем у проводников водоснабжения.

Отношение SDR

В зависимости от потребностей, этот показатель может иметь отношение от 41 до 6. Например, у трубы с диаметром 1000 мм и минимально допустимой толщиной стенки 25, будет отношение 40. У полиэтилена высокой плотности отношение выдерживается в пределах 15–20. По SDR специалисты рассчитывают максимальное давление, которое допустимо в системе водоснабжения при температуре 20 градусов (для холодной воды) и 40 градусов (для горячей).

Почему это соответствие параметров так важно? Высокий показатель SDR говорит о хорошей проходимости, но тонкости стенок. Тогда, как низкий SDR является признаком низкой проходимости, но высокой прочности и плотности отводов

Есть еще один способ, как рассчитать SDR. Для него используется формула:

SDR = 2S + 1

Здесь S – коэффициент серии. Является стандартным показателем, который определяется по таблице типовых размеров. Для расчета используется параметрический ряд R10.

Виды пластмасс

Начнем с того, какими, фактически, бывают пластиковые трубы для сточных канализационных систем.

Список мал:

• Непластифицированный поливинилхлорид (НПВХ, чаще — легко ПВХ) — несомненный фаворит по объемам производства;
• Пара реже возможно встретить в продаже канализацию из полипропилена;
• Полиэтилен — аутсайдер: его вам предложат не во всяком магазине.

Как соотносится цена этих материалов? Давайте заберём в качестве примера очень ходовую трубу диаметром 2 и длиной метра 110 мм.

Материал	Цена
Полипропилен	270 рублей
ПВХ	250 рублей
Полиэтилен	320 рублей

В чем практическая отличие между различными пластиками?

Какой из них стоит выбрать при монтаже канализации своими руками?

• Полипропилен более износостоек, жёсток и при равной толщине стенок владеет большей если сравнивать с соперничающими решениями кольцевой жесткостью.
• Полиэтилен более эластичен и замечательно гасит акустические колебания. Сломать такую трубу фактически нереально; при монтаже допустимы изгибы, губительные для других пластиков. Оборотная сторона — меньшая устойчивость к большим температурам.

Сферы применения

Водопровод

Тип изделий выбирают с учётом целевого назначения

Общим преимуществом является химическая нейтральность материалов. Применение пластиковых труб для водопровода не изменит вкус и запах жидкости.

Для улучшения базовых характеристик создают многослойные конструкции

Такие изделия менее подвержены температурному расширению. Они рассчитаны на более высокое давление и широкий температурный диапазон.

Канализация

Трубы оранжевого цвета предназначены для наружных трасс

Эти изделия выпускают в широком ассортименте, поэтому подобрать оптимальный диаметр несложно. При расчёте учитывают оптимальную заполняемость на 70−80%.

Для функционирования безнапорной системы на горизонтальных участках делают уклон

Цифра за SN в типовом обозначении соответствует максимальной глубине трассы без дополнительного укрепления:

• 2 – устанавливают на участках, где нет значительных нагрузок;
• 4 – под пешеходными дорожками, игровыми площадками;
• 8 – под автомобильными дорогами, крупными архитектурными сооружениями.

В стенках дренажных труб сделаны отверстия

Такие изделия закрывают геотканью, оболочками из кокосовой стружки, иными фильтрационными материалами. Их устанавливают по периметру зданий, в других местах для осушения территории.

Трубы серого цвета предназначены для внутренней канализации

Они рассчитаны на кратковременное воздействие температурой до +100°C. Такие изделия не портит бытовая химия. С помощью переходных элементов можно создать быстро и недорого сложную трассу. Встроенные съёмные уплотнители ускоряют сборку.

Гофрированные и многослойные модификации применяют в напорных системах канализации, а также при значительных внешних нагрузках
Важно! При выборе пластиковых труб для канализации размеры и цены проверяют совместно с условиями прокладки трассы и режима эксплуатации (внутри зданий/ снаружи).

Пластиковые трубы для отопления

Изделия этой категории выбирают с учётом параметров нагрева. Трубы класса 3, 4 и 5 применяют для «тёплых полов», низко- и высокотемпературных режимов радиаторов, соответственно. Полипропиленовые трубы РР-Н, например, подходят для долговременной работы с теплоносителем до +40°С. Для максимального уровня +80°С лучше выбрать«статический» полимер РР-R.

Некоторые производители применяют цветную маркировку

Синие и зелёные полоски означают пригодность для систем холодного водоснабжения, красные – горячего. Однако такие подсказки надо дополнить изучением официальных инструкций. Хорошо подходят для создания трасс теплоснабжения комбинированные трубы, созданные из полимеров с армированием.

Нюансы монтажа водопровода

Зная, из чего делают водопроводные трубы, можно получить представление и об особенностях монтажа каждого материала:

1. Пластиковые трубы гораздо удобнее и выгоднее. Для них существует немалое количество фитингов, поэтому выбор достаточно обширен. Затяжка резьбовых соединений в данном случае не потребует серьезных усилий, что основательно упрощает работу. Неразъемный метод соединения труб обеспечит герметичность конструкции при минимальных трудозатратах на монтаж.
2. Чтобы смонтировать трубопровод из металлических деталей, понадобится специальное оборудование: стальные трубы соединяются при помощи сварки, а для медных изделий нужны наборы для пайки. Если соединение резьбовое, то необходимо в обязательном порядке использовать уплотнители.

Заключение

Для систем водоснабжения можно использовать самые разные трубы, выбор которых напрямую зависит от условий эксплуатации системы и ее особенностей. Существуют металлические и пластиковые трубы, характеристики которых позволяют собрать любой трубопровод. Когда вопрос о том, какая труба нужна для водопровода, закрыт, остается лишь подобрать оптимальный диаметр труб для конкретной ситуации.

Какую металлопластиковую трубу выбрать для водоснабжения

Выбор металлопластиковых труб также зависит от нескольких параметров. В первую очередь при выборе следует учитывать их строение. Они состоят из пяти слоев: трех основных и двух связующих. Основные:

• Внутренний (состоит из полимерного материала);

• Армирующий (из алюминия);

• Наружный (тоже полимерный).

Справляться с основной нагрузкой должен армирующий слой:

• Предотвращать недопустимое линейное расширение, которое возникает при нагревании пластика;

• Создавать кислородный барьер;

• Защищать от повреждений, возможных при внешнем или внутреннем воздействии.

Металлопластиковые трубы отличаются друг от друга толщиной слоя из алюминия (0,15-0,6 мм). Пользуются наибольшим спросом металлопластиковые изделия, у которых армирующий слой составляет от 0,3 до 0,55 мм. Они достаточно гибкие, что удобно при монтаже, но в то же время довольно прочные.

Если же толщина армирующего слоя менее 0,3 мм, есть риск, что трубы не выдержат нагрузки и сломаются еще при монтаже. А более толстый слой алюминия, наоборот, усложняет задачу, да и стоит на порядок дороже.

Во время производства металлопластиковых труб металл соединяют с помощью сварки. Существует два метода: лазерный и ультразвуковой. В результате первого способа на выходе трубы получаются бесшовными, во втором варианте они соединяются внахлест, а значит, получается шов.

Трубы из металлопластика с лазерным способом сварки бывают с различной толщиной внутреннего слоя. При втором способе производители уменьшают толщину сварного шва. Соответственно, такие трубы теряют в прочности и удобстве монтажа.

Следует отметить, что важны при выборе металлопластиковых труб также и наружный, и внутренний слои – то есть полиэтилен, из которого они изготовлены. Чаще всего это сшитый полиэтилен PEX или линейный полимер PE-RT. Таким материалам характерны отличные свойства. Трубы прочны, надежны, устойчивы к воздействию окружающей среды, способны противостоять высоким температурам. Трубы, изготовленные из PEX и PE-RT, будут служить долго и бесперебойно.

Другие виды полиэтилена, такие как PE, PEHD, HDPE, PE-RS не настолько надежны в использовании. Им не хватает прочности и термостойкости. Большое влияние на эти материалы оказывают прямые солнечные лучи, при этом материал имеет свойство стареть и разрушаться. Трубы PE-RS выдерживают лишь 75 градусов. Более горячие температуры способны расплавить данный полиэтилен, в связи с чем приходят в негодность и сами трубы.

Многие европейские производители выпускают металлопластиковые трубы по низкой цене. Этот фактор говорит о том, что они изготовлены как раз из такого пластика и подходят для использования лишь при невысоком давлении. При этом фирмы не рассчитывают продать товар низкого качества за небольшие деньги. Дело в том, что такие металлопластиковые трубы вполне заслуживают внимания, необходимо только соблюдать правила их эксплуатации.

Как упоминалось выше, кроме трех основных слоев в металлопластиковых трубах присутствуют также два связующих слоя. Из названия понятна их основная функция — скреплять между собой основные слои. Качество связующих слоев также отражается и на общем результате

Поэтому при выборе таких изделий следует обратить внимание и на этот аспект. К слову сказать, чтобы определить, насколько хороша связующая часть, можно попытаться отделить один слой от другого.

Чтобы правильно выбрать металлопластиковые трубы, надо хорошо рассмотреть, нет ли в них расслоения. Если такой фактор присутствует – это верный признак низкого качества, а значит, такие трубы быстро выйдут из строя.

Определим основные правила для приобретения металлопластиковых труб:

1. Соединения должны быть произведены с помощью стыковой сварки.

2. Толщина армирующего слоя составляет от 0,3 до 0.6 мм.

3. Трубы наиболее долговечны, если они произведены из пластика PERT или PEX.

4. Слои не отделяются друг от друга.

Информацию, касающуюся первых трех пунктов, можно узнать у консультанта. Расслоение будет заметно при осмотре изделий. Соблюдая данные правила, вы сможете правильно выбрать трубы, которые будут долго служить.

Читайте материал по теме: Металлопластиковые трубы: виды, размеры, эксплуатация

Характеристики труб из полипропилена

Лучшего варианта, чем полипропиленовая труба, придумать для организации водоснабжения в доме сложно. Практически по всем техническим характеристикам полипропилен (термопластичный полимер пропилена, ПП, PP) превосходит поливинилхлорид и полиэтилен. У данного пластика самая низкая плотность (0,91 г/см3) среди аналогов, используемых для производства трубных изделий и фитингов к ним.

Из полипропилена выпускают широкий ассортимент продукции

При этом полипропиленовые трубы отличаются повышенной стойкостью к воздействию щелочей и кислот, а также высокой рабочей температурой и хорошей сопротивляемостью к деформации при ударах. Плавиться ПП начинает при 160–170 градусов С, а размягчаться приблизительно при 140 градусах С. Все зависит от использованных на производстве добавок и пластификаторов.

Таблица классов эксплуатации пластиковых труб по ГОСТ Р 52134-2003

Класс	Описание	Температура
1	Горячее водоснабжение	60°
2	Горячее водоснабжение	70°
3	Низкотемпературное напольное отопление	60°
4	Высокотемпературное напольное и низкотемпературное радиаторное отопление	70°
5	Высокотемпературное радиаторное отопление	90°
ХВ	Холодное водоснабжение	—

Трубы из полипропилена подходят как для водопровода (ХВС и ГВС), так и для отопления. Однако здесь надо внимательно смотреть на маркировку. Сейчас выпускаются разные варианты этого пластика, различающиеся технологией изготовления и характеристиками.

Где используются полипропиленовые трубы диаметром 50 мм

Полипропилен – материал, успешно используемый для изготовления и эксплуатации деталей водопроводов, канализации, вентиляции и отопления. Разные сферы использования предполагают устойчивость к разным температурам и давлению, поэтому пропиленовые трубы изготавливают разных диаметров с разной толщиной стенки.

К примеру, при монтаже систем вентиляции нет необходимости использовать особо прочные модули, гораздо важнее, чтобы они имели небольшой вес, так как рукава вентиляции в помещениях обычно проходят под потолком и часто крепятся на легкие перегородки.

Если монтаж производится полипропиленовыми трубами, их форма и размеры подбираются под конкретное помещение. Например, в жилых домах обычно устанавливают трубы с диаметром 100–125 мм квадратной, прямоугольной или овальной формы. Их производят отрезками длиной 5 м, они не требуют сварки, а просто вставляются одна в другую.

Есть разные варианты полипропиленовых (ПП) труб для монтажа различных видов канализации. Для безнапорных систем, где нет воздействия высокой температуры и давления, используют трубы из гомополимера РР-Н или блок-сополимера РР-В, а для напорных канализаций подходят изделия из рандом сополимера PP-R.

Для монтажа внутренней разводки обычно используют трубы полипропиленовые 40 мм, 50 мм, 110 мм.

Для использования в монтаже наружной разводки производится отдельная группа труб, отличительными особенностями которых является гофрированная форма, повышающая устойчивость к просадке грунта, и содержание в наружном слое сажи для защиты от ультрафиолетовых лучей. Диаметр таких полипропиленовых труб – от 150 мм до 600 мм, длина одного блока 5 м.

Внутреннюю разводку канализации в многоэтажных и частных жилых домах обычно монтируют из полипропиленовой трубы диаметром 40 мм. Эти трубы соединяются при помощи фитингов с резиновым уплотнителем и прекрасно выдерживают воздействие бытовой химии и температуру стоков. Внутренняя поверхность трубы может быть белого, голубого, серого, желтого или коричневого цвета.

Труба полипропиленовая (внутренний диаметр – 50 мм) серого цвета используется для прокладки внутренней канализации небольших домов и квартир. Она не требует окраски, выдерживает температуру до +95 °С и присутствие в стоках любых бытовых химических средств.

Для внутренней канализации административных, промышленных и больших жилых домов используется пропиленовая труба диаметром 110 мм. Она выдерживает те же температурные и химические нагрузки, что и вышеуказанные изделия. Соединяются трубы в единую систему с помощью раструба и уплотнительного кольца.

Читайте материал по теме: Труба ППР 50: причины повышенного спроса

Зависимость пропускной способности и диаметра трубы

Между диаметром трубы и ее пропускной способностью есть прямая зависимость. Например, 25-мм трубы пропускают 30 л воды за 1 минуту, а 32-мм – до 50 л. Эти показатели нужно знать, поскольку они тесно связаны с запорной арматурой – стандартный кран, расположенный в доме, может за ту же минуту пропускать всего лишь 5 л воды.

Такая взаимосвязь между расходами воды и размерами труб позволяет качественно спроектировать систему, которая будет обеспечивать нормальное распределение воды по всем точкам потребления. Естественно, нужно понимать, что количество кранов может быть достаточно большим, поэтому нужно хорошо продумывать схему водопровода.

Решая, какой диаметр трубы выбрать для водоснабжения, нужно учитывать следующие показатели:

1. Общая протяженность водопроводной магистрали;
2. Предполагаемое количество соединений;
3. Предполагаемое количество колен и изгибов конструкции;
4. Напор воды в трубопроводе.

Предназначение и основные технические параметры

Общая международная маркировка полипропиленовых труб обозначается двумя заглавными буквами — PP. Сам же полипропилен – это современный материал, в основе которого заложены термопластические полимеры. Соответственно, он является продуктом химической промышленности.

Как и все строительные материалы, пластиковые трубы (PP) имеют соответствующие государственные стандарты (ГОСТ), технические свойства и характеристики которых вы можете увидеть в прилагаемой нами таблице:

Наименование	Методика измерений	Величина
Плотность	ГОСТ 15139	0,9 г/см3
Температура плавления	ГОСТ 21553	149°С
Предел текучести при растяжении	ГОСТ 11262	24-25 Н/мм2
Предел прочности при разрыве	ГОСТ 11262	34-35 Н/мм2
Относительное удлинение в момент достижения предела текучести	ГОСТ 11262	50 %
Коэффициент линейного расширения	ГОСТ 15173	0,15 мм/м°С
Теплопроводность при 20°С	DIN 52612	0,24 Вт/м°С
Удельная теплоемкость при 20°С	ГОСТ 23630	2 кДж/кг°С

Одной из самых важных характеристик трубных изделий является размер их сечения, то есть диаметр. Вот о таком техническом показателе, как диаметры канализационных пластиковых труб (водопроводных, отопительных), расскажем более подробно.

Как определить необходимый размер трубы?

Для удобного определения диаметра труб и фасонных частей, привязки их ко всем элементам системы используют величину внутреннего диаметра (D_y— условный проход труб). Ориентируются на типичные размеры стальных труб — они производятся с D_y — 15 мм, 20 мм, 25 мм, 32 мм.

Длина поставляемых стальных труб может быть разной, в основном это отрезки длиной от 4 до 12 м. Металлопластиковые трубы могут иметь диаметр (D_y) 16—30 мм и толщину стенок 2—2,5 мм.

Металлопластиковые и пластиковые трубы поставляются в оптовые и розничные торговые сети в бухтах или отрезками. Общая длина изделий должна быть с запасом — на 2—5% больше, чем предусмотрено в проекте (если в нем изначально не заложен этот запас)

Выбор диаметра будущего трубопровода зависит от таких факторов:

1. Напора воды в сети. Чем ниже он, тем больший диаметр должен быть. Тонкая труба при недостаточном напоре даст лишь тонкую струйку воды.
2. Длины трубопровода. Чем больше его протяженность, тем ниже напор в сети и соответственно необходимо применять больший диаметр.
3. Количества поворотов и стыков. Каждый такой элемент снижает давление. Выбирая трубы с большим диаметром, удается увеличить поступление воды в дом.

Эти факторы связаны со свойствами самого трубопровода. Кроме них учитывается температура воды, параметры насосного оборудования и многое другое.

Для точного расчета диаметра существуют специальные формулы, но общее правило при покупке — не склонять свой выбор в пользу экономии за счет уменьшения диаметра трубы.

В узком трубопроводе происходит больше гидравлических потерь, которые придется компенсировать более мощным насосом и большим количеством электроэнергии, необходимой для его работы, а это дополнительные расходы.

При монтаже трубопровода в квартире чаще всего не возникает необходимости в расчетах — на входе уже имеется разводка. Ее размеры известны, они рассчитаны на нужный расход воды. Обычно, до ввода в квартиру, общий трубопровод монтируют из труб, D_yкоторых равен 20—32 мм, для квартирной разводки используют трубы с Dy 15—20 мм.

Диаметр полимерных труб может быть разным у разных типов. Но так как ввод трубопровода в квартиру, как правило, выполнен из стали, то при производстве полимерных изделий производители часто ориентируются на возможность подсоединения их к трубам со стандартными значениями

Виды пластиковых труб для водопровода

Долгое время мы жили и даже не представляли, что кроме стальных труб существуют еще какие-то другие. Но сейчас пластиковые трубы используются везде, и в отопительной системе, и при установке водопровода. На строительном рынке представлены различные виды пластиковых труб для водопровода. Расскажем о каждом виде подробней.

Стоимость пластиковых труб

Исследования говорят о том, что сейчас рынок стал активно наполняться пластиковыми трубами, и они все больше вытесняют металлические изделия. Их отличные качества привлекают все больше потребителей. На рынке преобладают трубы из Европы, России и Китая. Китайские изделия будут дешевле, чем европейские, это понятно, но во многих случаях их качество плохим не бывает, вопреки сложившемуся мнению потребителей. Кроме этого, имеется большой ассортимент изделий из Турции и Америки.

Цена пластиковых водопроводных труб из полипропилена с диаметром 20 мм насчитывает от 10,50 рублей за метр погонный. Трубы с диаметром 40 мм будут дороже – от 25 рублей за погонный метр. Полиэтиленовая труба для водопровода стоит в районе 90 рублей. Если покупать изделия оптом, то, естественно, цены будут ниже.

Определение нужных размеров труб

Самый важный из всех размеров – это диаметр пластиковых труб. Самые ходовые размеры пластиковых водопроводных труб – 15 мм, а также 10 мм, в дюймах это ½ и 3/8 дюйма соответственно. Для стояка берут трубы с 20 и 25 мм, это ¾ и один дюйм. Диаметр измеряется при помощи штангенциркуля. Линейкой можно измерить срез фрагмента, если, конечно, он доступный. Уточнение измерений проводится по таблицам соответствия диаметра пластиковых и металлических труб. Такие таблицы можно найти в Интернете, и там измерения представлены в миллиметрах и в дюймах.

Виды водопроводных труб из пластика:

#8212 полиэтиленовые трубы (РЕ). Используют их и для наружных, и для внутренних водопроводов, канализации и водоотводов. Цвет труб должен быть черным, на который нанесены синие маркерные полосы. Монтируются при помощи фитингов или же электросварных муфт. Для внутренней канализации они бывают двух типов: высокого давления (ПВД) и давления низкого (ПНД)

#8212 сшитые полиэтиленовые трубы (РЕХ) .У сшитого полиэтилена более высокие температурные и прочностные характеристики. Монтируются с помощью обжимных фитингов, их применяют и в системах «теплого» водяного пола

#8212 трубы металлопластиковые (PEX-AL-PEX). Это относительно новый вид труб из металлополимеров, они у нас появились около десяти лет назад, но зарекомендовали себя с положительной стороны. По своей сути, это те же трубы РЕХ, но они снабжены сложной пятислойной системой для уменьшения коэффициента теплового расширения. Могут выдержать при температуре до 95 градусов давление до 10 бар.

#8212 поливинилхлоридные трубы (ПВХ). Они являются пионерами водопроводных труб, так как начали использоваться самыми первыми. Монтаж проводят способом «холодной сварки» или же при помощи раструба с манжетой из резины. Стоят дешевле всего, а эксплуатационные свойства отличные.

Ремонт водопроводных труб из пластика

Иногда бывает, что пластиковая труба начала течь. Это неприятное явление могло произойти из-за установки некачественных труб или же при резком перепаде температуры воды. И если вода течет только в местах соединения, то можно поменять фитинг или муфту. Но что делать, если труба лопнула? Не отчаивайтесь, ремонт проводится следующим образом:

#8212 первый способ. Перекройте воду. Возьмите новый кусок пластиковой трубы и маркером выделите границы участка на старой трубе, который будете менять. Специальными ножницами делаете надрезы и на новой трубе, и на трубе старой, неисправной. Обрабатываете леркой края соединяемых труб,

При обработке следует учесть то, что длина резьбы на трубе должна равняться половине длины муфты.

Убираете влагу на стенках труб и соединяете трубы при помощи фитинга и муфты.

Обычно герметизирующие материалы не нужны, но если плотность резьбы вас смущает, то подстрахуйтесь льном или же ФУМ-лентой

#8212 второй способ. Можно соединять трубы специальным утюгом для сварки труб из пластика. Но перед пайкой «примерьте» инструмент в труднодоступных местах, так как там утюг использовать очень неудобно.

Если все получается сделать, обрезаете поврежденный участок трубы и подберите муфту по диаметру. Нагреваете устройство до нужной температуры и вставляете в него с одной концы муфту, а с другой – кусок трубы. Доводите до консистенции среднего плавления, при которой пластик начнет тянуться. Снимаете муфту и трубу #8212 плотно сжимаете их между собой.

После остывания прижимаете полученную конструкцию к другой поверхности с помощью дополнительного держателя, так как муфта участок довольно утяжелила.

Что собой представляют и где используются

Поливинилхлорид (сокращенно – ПВХ) один из видов синтетических полимеров. Состоит из хлора, углерода и водорода. Обладает массой достоинств: механически прочен, эластичен, устойчив к кислотам, не горит на воздухе, выдерживает температуру от + 66 до -15 градусов. Материал абсолютно не токсичен, пригоден к транспортировке питьевой воды.

Благодаря наличию таких качеств, материал быстро начал вытеснять металл в производстве водопроводных конструкций.

Изделия получают методом продавливания расплавленного полимера через формообразующее оборудование и дальнейшей обработкой калибрующими устройствами. После охлаждения производят резку и укладку продукции.
