Цена пластиковых колец для канализации

Как сделать колодец из полимерных колец

Для этого понадобится:

• Выбрать место.
• Выбрать глубину конструкции.
• Приобрести материал.
• Сделать сборку.

Детали для полимерпесчаного колодца

Комплектация колодца	Характеристика деталей
Плита-основание	Днище колодца представляет собой круглую шайбу 110*3 см, имеющую кольцевой паз на лицевой стороне. Радиус паза соответствует 106 см, то есть, внешнему диаметру колец.
Кольцо стеновое	Цилиндрическое изделие высотой 20 см с внутренним диаметром 97 см, и толщиной стенок 4,5 мм. Имеет фигурные фальцы, позволяющие производить в процессе монтажа пазогребневые соединения.
Горловина	Этот элемент представляет собой усечённый конус высотой 14 см, имеющий в верхней части отверстие для люка диаметром 540 мм.
Люк	Люк с крышкой устанавливается на завершающем этапе, и служит для ограничения доступа в колодец, предотвращает попадание туда ливневых вод и посторонних предметов.

Выбор места — важный процесс. От него зависит не только возможность быстро и просто подвести к канализационному колодцу трубы от дома, но еще и не дать возможности засорять грунтовые воды стоками.

Итак:

• Канализационный колодец из полимерных колец должен находится на расстоянии от строения не менее 8-10 м.
• Швы его при этом должны быть хорошо загерметизированы.
• Глубина может быть от 2 и до 5 м.
• Размер его при использовании не может превышать в диаметре 1 м.

Все работы по копке можно выполнить:

• Своими руками.
• При помощи специального оборудования.

https://youtube.com/watch?v=99WZrDTHCys

Рекомендации:

• Изначально выкапывается яма.
• Затем в нее опускается дно полимерного колодца.

• После дна устанавливаются колодезные кольца полимерные. Их количество зависит от глубины.
• Затем ставится конусное полимерное кольцо и на него одевается крышка.

Собранная конструкция из полимерных колец

• На этом сборка конструкции не заканчивается.
• Надо провести скрепление колец между собой.
• Для этого используют мастику и другие средства, которыми промазываются стыки.
• Гидроизоляция такого сооружения также проводится.
• Основным преимуществом конструкции из полимерных колец будет ее влагостойкость и не способность заражаться грибковыми заболеваниями, как железобетонные кольца.

На видео показан процесс сооружения канализационного колодца из полимерных колец.

Обустройство полимерного колодца

Внешнего обустройства конструкция не требует, так как она закрывается грунтом.

Особенности:

• К внутреннему обустройству можно отнести подключение труб для отвода стоковых воды в глубину грунта.
• Также надо подвести к канализационному колодцу трубы от строения.
• Его можно сделать переходным.
• В таком случае он будет выполнять функции перепадного и в нем станут оседать твердые отходы, а жидкие пойдут в другую камеру.

Проводить трубы нужно вовремя копки колодезной ямы, чтобы дать возможность подсоединить их правильно и герметично.

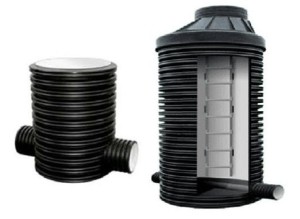

Виды пластиковых колодцев

Пластиковые колодцы бывают двух основных разновидностей.

1. Сборные

Сборный колодец состоит из нижней плиты перекрытия, называемой так же «днищем», нескольких стеновых колец, скреплённых друг с другом резьбовым соединением, и верхней плиты перекрытия — крышки, имеющей отверстие для доступа. Сверху устанавливается обечайка и крышка люка.

Плюсом этого варианта является простота установки — по отдельности такие кольца немного весят и не требуют для монтажа специальной техники.

2. Неразъёмные

Неразъёмный, или бесшовный пластиковый колодец представляет собой цельную конструкцию, готовую к употреблению сразу после монтажа. Он является более герметичным и устойчивым к внешним воздействиям, так как не имеет соединений, являющихся слабыми местами любой конструкции.

Оптимальный выбор зависит от предполагаемого способа использования и от типа грунта на месте монтажа.

Преимущества

По сравнению с бетоном пластик имеет ряд преимуществ:

1. Вес. В среднем, пластиковое кольцо весит меньше аналогичного по размерам бетонного в 10 раз. Это значительно упрощает монтаж и в большинстве случаев позволяет отказаться от использования техники;
2. Герметичность. Резьбовые соединения пластиковых колец защищают от проникновения воды лучше, чем стыки бетонных, гидроизоляция которых чаще всего производится при помощи цементного раствора. Да и сам бетон способен медленно пропускать воду — пластик же этого недостатка лишён полностью.
3. Лёгкость создания отверстий для заведения в колодец труб. В отличие от работы с бетоном, здесь не понадобится тяжёлый перфоратор. Однако у этого преимущества есть и обратная сторона — пластиковые стенки более восприимчивы к повреждениям, которые могут быть случайно нанесены рабочим инструментом. Поэтому следует с повышенной аккуратностью производить ремонтные и другие работы.

Пластиковые кольца для колодца — описание, общие сведения и назначение

Пластик — это общее понятие, используемое для определения рода и категории материала, из которого изготавливается любое пластмассовое изделие. В зависимости от назначения, эксплуатационных и экологических требований, области применения пластикового изделия сырье для его изготовления может содержать различные составляющие компоненты.

Поэтому при изготовлении пластмассовых колец для колодцев, в зависимости от их итогового назначения и факторов внешнего воздействия, могут применяться различные технологии, а в состав пластика могут добавляться разные полимерные и синтетические материалы.

Таким образом, пластиковые колодцы для воды, используемой не только в технических целях, но и для питья, имеют повышенные требования с точки зрения экологии и здоровья. Для септиков и иных фильтрующих сооружений в основном требуется соблюдения требований только в надлежащей морозоустойчивости, прочности и герметичности.

Поэтому ниже, в таблице, приводится перечень наиболее популярных материалов, которые используются при строительстве колодцев из пластиковых колец:

Материал	Фото	Отличительные особенности
Полиэтилен		Имеет высокий показатель морозостойкости и химической устойчивости. Чаще всего колец только из полиэтилена не достаточно для прочной конструкции, поэтому их используют лишь как вставку в бетонные кольца, что способствует большей герметичности и долговечности. А иногда полиэтиленовыми кольцами укрепляют полуразрушенное бетонное кольцо, что способствует легкому и менее затратному ремонту всей конструкции
Полипропилен		В дополнение к показателям полиэтилена имеет повышенную износоустойчивость и термостойкость, позволяет сваривать или запаивать швы, для придания большей герметичности всей конструкции
Полимерно-композитная смесь (полимер-песок)		Обладает химической устойчивостью и не боится резких температурных перепадов. Наличие песка в основе изделия немного ослабляет его прочность
Поливинилхлорид (ПВХ)		Основное преимущество в очень большой химической устойчивости. Низкая термостойкость при очень небольшой массе

Виды и формы пластиковых колец

Все эти виды материалов широко известны и успешно применяются при выпуске материалов, которые используются в строительстве водопроводных и канализационных коммуникаций. Каждый их них имеет свои преимущества и недостатки, что отражается на целевом назначении, а также на их стоимости. Кроме того, каждый хозяин имеет свои приоритеты, поэтому производители всегда предлагают широкий ассортимент.

Закупка материалов и способы укладки пластиковых колец

Только после изучения технических условий и подготовки проектной составляющей можно приступать к закупке материалов. Приобретать комплектующие нужно, исходя из необходимой глубины колодца, учитывая возможный или желаемый диаметр

При определении размеров обязательно следует взять во внимание последующую эксплуатацию

Обратите внимание! Если есть неуверенность в правильности проведения подготовительного этапа, лучше обратиться в организацию, занимающуюся установкой пластиковых колодцев, для составления плана и сметы. Даже незначительные ошибки могут привести к невозможности нормальной эксплуатации устройства в дальнейшем.. Пластиковые кольца для септика необязательно выбирать дорогостоящие

Вполне достаточно будет полиэтиленовых (они самые дешевые) средней толщины (20-30 мм). Дренажный пластиковый колодец купить лучше из более стойкого материала – полипропилена, так как он, скорее всего, будет расположен в месте, где неизбежны внешние нагрузки

Пластиковые кольца для септика необязательно выбирать дорогостоящие. Вполне достаточно будет полиэтиленовых (они самые дешевые) средней толщины (20-30 мм). Дренажный пластиковый колодец купить лучше из более стойкого материала – полипропилена, так как он, скорее всего, будет расположен в месте, где неизбежны внешние нагрузки.

В зависимости от состава и подвижности слоев грунта укладывать кольца можно открытым или закрытым способом.

Копать шахту для колодца нужно открытым способом, придавая отверстию круглую форму.

Открытый способ используется, если грунт не отличается рыхлостью, подвижностью. Выкапывается шахта необходимой глубины, имеющая размер на 10-15 см больше, чем диаметр колец. Если колодец питьевой, на дно выкладывается фильтр из песка, гальки или геотекстиля. В канализационном устройстве или колодце другого назначения устанавливается соответствующий лоток:

• сплошной;
• с профилированием в виде канавок;
• распределительный;
• проходной.

Из отдельных пластиковых колец собирается труба и опускается в шахту колодца. Труба выравнивается, а пространство между пластиком и грунтом заполняется мелкой галькой, песком или их смесью. Монтируется горловина, устанавливается люк.

Обратите внимание! Не нужно заливать пространство цементным раствором. Это значительно усложнит ремонт или реконструкцию колодца в будущем.
Пластик не выделяет в воду вредных веществ, поэтому бетонные и металлические трубы старых колодцев заменяют на полимерные

Закрытый способ установки пластикового канализационного колодца целесообразен там, где почвы рыхлые. Копается шахта на глубину одного кольца, которое впоследствии устанавливается. Затем грунт выбирается так, чтобы кольцо опускалось под собственным весом

Для использования такого метода важно, чтобы способ соединения колец был несложным – резьба или в паз. После укладки всей трубы насыпается необходимое дно из песка, гальки или цементного раствора

Далее заполняется пространство между грунтом и стенками шахты, монтируется люк.

Технология изготовления

Серьезная нагрузка на изделия такого рода в процессе их эксплуатации обуславливает необходимость придания им высоких прочностных показателей. Именно поэтому в процессе производства используют только высококачественный раствор с мелким зерном. Обычно это бетон, относящийся к маркам от М200 до М500.

Процесс изготовления делится на следующие этапы:

1. Подготавливается форма для заливки;
2. В форму укладывается арматурный каркас;
3. Производится заливка готовым бетонным раствором;
4. Удаляются пустоты методом вибрации.

Теперь изделию осталось просохнуть в соответствующих микроклиматических условиях.

Преимущества и недостатки

Благодаря особенностям материала и конструктивным параметрам кольца для колодцев полимерные характеризуются следующими преимуществами:

• Простота монтажа благодаря небольшому весу элементов (до 60 кг) и функциональному пазогребневому соединению.
• Отсутствие необходимости в привлечении подъемной техники для монтажа, возможность ручного выполнения работ.
• Высокая герметичность создаваемой конструкции.
• Высокая стойкость материала к воздействию влаги и агрессивных веществ, морозостойкость.
• Кольца легко сверлятся, что упрощает подключение трубопровода.
• Срок службы конструкции составляет не менее 50 лет.

Сравнение колодцев из полимерпесчаных и железобетонных колец по особенностям монтажа и эксплуатации:

Параметр	Полимерпесчаные кольца	ЖБ кольца
Транспортировка и монтажные работы	Вес элементов до 60 кг позволяет перевозить их даже на легковом автомобиле и выполнять монтаж вручную.	Вес кольца составляет около 500 кг. Для перевозки необходимо привлекать грузовик, а для монтажа – подъемный кран или манипулятор.
Стыковка	Элементы стыкуются при помощи системы шип-паз, что упрощает установку и исключает необходимость в дополнительной герметизации.	Сложность обеспечения плотного прилегания, необходимость дополнительной герметизации стыков.
Морозостойкость и влагостойкость	Композит не пропускает влагу, выдерживает более 500 циклов замерзания-оттаивания.	Бетон впитывает влагу через поры. Влага в структуре материала при замерзании-оттаивании вызывает его постепенное разрушение.
Химическая стойкость	Композитный материал выдерживает воздействие многих видов агрессивных веществ.	В результате химического воздействия может происходить разрушение бетона и коррозия арматуры ЖБ колец.
Технологичность	Материал легко поддается сверлению обычным бытовым инструментом.	Выполнение технологических отверстий для подведения труб связано с дополнительными сложностями.

Вес ЖБИ — Сметный портал

Наименование	Длина мм.	Ширина мм.	Высота мм.	Объем бетона м3	Масса кг.	ГОСТ	Серия
Плитка тротуарная 6К 7	500	500	70	0,0175	44	17608-91
Плитка тротуарная 6К 3.5	500	500	35	0,00875	22	17608-91
Плитка тротуарная 6К7ф	600	600	70	0,0252	63	17608-91
Плитка тротуарная 3К 3	300	300	24	0,00216	6	17608-91
Плитка тротуарная 3К 3 Гладкая серая	300	300	24	0,00216	6	17608-91
Плитка тротуарная 3К 3 Гладкая цветная	300	300	24	0,00216	6	17608-91
Плитка тротуарная 3К3 Калифорния серая	300	300	24	0,00216	6	17608-91
Плитка тротуарная 3К 3 Калифорния цветная	300	300	24	0,00216	6	17608-91
Плитка тротуарная 3К 5	300	300	50	0,0045	12	17608-91
Плитка тротуарная 3К5 Фантазия серая	300	300	50	0,0045	12	17608-91
Плитка тротуарная 3К 5 Фантазия цветная	300	300	50	0,0045	12	17608-91
Плитка тротуарная 3К 3 Паркет серая	300	300	24	0,00216	6	17608-91
Плитка тротуарная 3К3 Паркет цветная	300	300	24	0,00216	6	17608-91
Плитка тротуарная 4К 4	400	400	50	0,008	20	17608-91
Плитка тротуарная 4К4 8 кирпичей серая	400	400	50	0,008	20	17608-91
Плитка тротуарная 4К 4 8 кирпичей цветная	400	400	50	0,008	20	17608-91
Плитка тротуарная 3К 4	300	300	40	0,0036	9	17608-91
Плитка тротуарная 5К 4	400	400	40	0,0064	16	17608-91
Плитка тротуарная 6К 4	500	500	40	0,01	25	17608-91
Плитка тротуарная 6К 6	500	500	60	0,015	38	17608-91
Плитка тротуарная П 06-06	610	610	50	0,018605	47	17608-91
Плитка тротуарная 6К6 армированная	500	500	60	0,015	38	17608-91
Плитка тротуарная ПТ 45-45-7
Плитка тротуарная ПТ 6	600	600	60	0,022	55	17608-91
Плитка тротуарная 4К 7	375	375	70	0,01	24	17608-91
Плитка тротуарная 7К 8	750	750	80	0,045	108	17608-91
Плитка тротуарная гладкая-серая (армированная)	330	330	40	0,004356	11
Плитка тротуарная гладкая-цветная (армированная)	330	330	40	0,004356	11
Плитка тротуарная рельефная-серая (армированная)	330	330	40	0,004356	11
Плитка тротуарная рельефная-цветная (армированная)	330	330	40	0,004356	11
Плитка тротуарная галька-серая (армированная)	330	330	40	0,004356	11
Плитка тротуарная галька-цветная (армированная)	330	330	40	0,004356	11
Плитка тротуарная камень-серая (армированная)	330	330	40	0,004356	11
Плитка тротуарная камень-цветная (армированная)	330	330	40	0,004356	11
Плитка тротуарная шахматка-серая (армированная)	330	330	40	0,004356	11
Плитка тротуарная шахматка-цветная (армированная)	330	330	40	0,004356	11
Плитка тротуарная Г-образная серая	250	250	40	0,0025	7
Плитка тротуарная Г-образная цветная	250	250	40	0,0025	7
Плитка тротуарная 500х500	500	500	40	0,01	25	17608-91
Плитка тротуарная 6К 3 шлифованная	500	500	35	0,00875	22	17608-91	ТУ 5714-064-02495332-96
Плитка тротуарная 6К 5 не шлифованная	500	500	50	0,0125	32	17608-91	ТУ 5714-064-02495332-96
Плитка тротуарная 6К 7 не шлифованная	500	500	70	0,0175	44	17608-91
Плитка тротуарная 6К7 II сорт	500	500	70	0,0175	44	17608-91
Плитка тротуарная 6К 3 не шлифованная	500	500	35	0,00875	22	17608-91
Плитка тротуарная 6К3 II сорт	500	500	35	0,00875	22	17608-91
Плитка тротуарная 6К 5 II сорт	500	500	50	0,0125	32	17608-91
Плитка тротуарная 6К 3 цветная	500	500	35	0,00875	22	17608-91
Плитка тротуарная 6К5 цветная	500	500	50	0,0125	32	17608-91
Плитка тротуарная 6К 7 цветная	500	500	70	0,0175	44	17608-91
Плитка тротуарная 6Ка 7	500	500	70	0,0175	44	17608-91
Плитка тротуарная 7К 6	750	750	60	0,033	83	17608-81
Плитка тротуарная 5К 5	400	400	50	0,008	20	17608-91
Плитка тротуарная 6К 3 шлиф	500	500	35	0,00875	22	17608-91	ТУ 5714-064-02495332
Плитка тротуарная 7К 8	750	750	80	0,045	114	17608-81

wiki.cmet4uk.ru

Разновидности канализационных колец и сферы их применения

Для отвода канализационных вод обычно используют трубы, которые изготавливают из полимерных материалов, чугуна, керамики, асбестоцемента, железобетона, в основном эти изделия имеют небольшой диаметр, за исключением конструкций из легких пластиковых компонентов. Если для прокладки подземных коммуникаций необходим большой диаметр трубопровода, вес длинных труб становится слишком большим для транспортировки и монтажа линии, поэтому ее сооружают из коротких колец.

Из-за дешевизны широкие канализационные кольца производят только из бетона и у этого материала на сегодняшний день нет конкурентов. С развитием современных технологий и тенденции использования во всех сферах полимеров, на рынке относительно недавно появились аналоги изделий из бетона – полимерпесчаные кольца, которые используют только для возведения вертикально установленных конструкций.

Если в градостроительной сфере из ЖБ колец прокладывают подземные горизонтальные коммуникации для транспортировки органических отходов, ливневых и серых сточных вод, используют их в качестве защиты водопровода и газопроводных коммуникаций, то бытовом хозяйстве их применение носит иной характер. На индивидуальных участках железобетонные кольца для канализации служат основными элементами в устройстве следующих сооружений:

Водозаборные колодцы. Монтаж колодцев для забора питьевой воды из железобетонных колец – один из наиболее популярных способов водоснабжения индивидуальных жилых домов в городской и сельской местности. Шахту выкапывают ручным или механизированным способом, после чего в нее погружают канализационные стеновые кольца с замком. Если на участке сделан колодец из бетонных колец, глубина сооружения может достигать 30 м – в этом случае для забора воды используют погружной электронасос.

Септики. Из колец для канализации своими руками некоторые домовладельцы сооружают септики или отстойники, используя конструкции с закрытым дном и верхом.

Дренажные колодцы. Установка ЖБИ колец под канализацию в бытовом хозяйстве – одна из распространенных областей их применения. Очищенные в индивидуальных септиках канализационные воды утилизируют на своем участке, используя для дополнительной очистки и направления стоков под землю поля аэрации или дренажные колодцы. Дренажную камеру многие монтируют своими руками из железобетонных колец, устанавливая несколько элементов с замковым соединением друг на друга в вертикальном положении.

Рис. 2 Инженерные сооружения из ЖБИ колец

Смотровые колодцы. Инженерные сооружения этого типа нужны канализации в частном доме в тех случаях, когда подземная магистраль имеет большую протяженность или ответвления. Для проведения очистных, профилактических работ и осмотра, по ходу канализационного трубопровода размещают колодцы небольшого диаметра. Они предназначены для доступа к ревизионным лючкам, установленным в трубах для их прочистки в случае засоров и наблюдения за состоянием магистрали.

Кессонные колодцы. Колодец из ЖБ колец нередко применяют для размещения в нем насосного оборудования, защиты от замерзания и атмосферных осадков скважинного источника воды при заборе ее погружным электронасосом или поверхностной насосной станцией. Глубина подобных сооружений обычно не превышает 2 м, при монтаже нередко используют кольца с готовым днищем или верхним перекрытием с отверстием для люка, еще один вариант монтажа – установка отдельных круглых плит для дна и верхнего лаза. Также для кессонных колодцев опытные пользователи приобретают готовые конструкции с встроенными металлическими ходовыми скобами, расположенными по всей высоте стенки.

Отстойники. Нередко в частном домовладении, особенно в сельской местности, лишенные доступа к централизованной канализации жители разделяют утилизацию отходов. Они устанавливают на улице отдельный туалет для фекалий, а серые воды после мытья посуды, стирки, уборки помещений и иных хозяйственных нужд сливают через канализационные трубы в дренажный отстойник, сооруженный из бетонных колец.

Погреба. Бетонные кольца с дном можно использовать на частном участке для сооружения погребов, предназначенных для хранения плодоовощной продукции глубоко под землей в зимнее и летнее время.

Горизонтальные проходы. При прокладке инженерных коммуникаций под дорогами, для перебрасывания водных масс на другую сторону автомобильных и железнодорожных магистралей, часто используют железобетонные кольца большого диаметра, которые проще и легче уложить последовательно друг за другом, чем сразу протянуть тяжелую длинную трубу.

Рис. 3 Выемка грунта под колодцы спецтехникой

Преимущества

Пластиковые колодцы прочно заняли лидирующие позиции, потеснив бетонные аналоги. Способствовали этому замещению неоспоримые преимущества:

• пластик устойчив к агрессивной среде, не подвержен коррозии, бактериальному и химическому воздействию;
• он устойчив к холодным температурам, так что может применяться в суровых климатических условиях России;
• высокая герметичность изделия;
• простота монтажа колодезной системы и легкий вес;
• длительный срок эксплуатации – не менее 50 лет.

Заказать пластиковый колодец, цена которого напрямую зависит от физических параметров и требуемых характеристик: диаметра и длины, можно прямо на нашем сайте. Компания «Лимкор» предлагает приобрести пластиковые колодцы с корпусом из спиральновитой трубы диаметром до 2400 мм собственного производства. Мы подберем оборудование для вашего проекта и сделаем все расчеты. Цену по вашему запросу вы можете узнать у менеджера.

Технические характеристики

Благодаря подобранному составу компонентов полимерно-песчаной смеси достигаются отличные технические характеристики. До 80 % смеси составляет песок, который обеспечивает жесткость и прочность изделий. Пластик используется в качестве вяжущего и при застывании формирует водонепроницаемый монолит.

По техническим параметрам полимерные кольца для колодцев значительно превосходят железобетонные кольца. В таблице приведено сравнение их основных характеристик:

Параметр	Полимерпесчаные кольца	ЖБ кольца
Плотность, кг/м3	до 1750	до 2400
Прочность на изгиб, МПа	17-25	6-7
Прочность на сжатие, МПа	17-18	40-50
Морозостойкость, количество циклов	свыше 500	до 350
Водопоглощение, массовые %	0,15	до 4,5
Истираемость, кг/см2	0,05-0,1	0,3-0,4

Из таблицы видно, что кольца из композита выигрывают у ЖБИ по прочности, водостойкости, морозостойкости. Они лучше противостоят истиранию и намного меньше весят. Кроме того, полимерпесчаные колодцы отличаются повышенной химической стойкостью. Они легко переносят воздействие агрессивных веществ, в том числе в составе бытовых и промышленных канализационных стоков. Их промывку можно выполнять с использованием любых моющих средств.

Технические характеристики железобетонных колец для канализации

Для частного строительства рекомендуется применять кольца ЖБИ канализационные марки КС, размеры для дачи которых могут быть 70 см, 100 см, 150 см и 200 см в диаметре.

Следующим показателем кольца ЖБИ размеров является их высота, которая не связана с диаметром и может быть 60 см или 90 см.

А вот стоимость таких ЖБИ изделий с диаметром, как раз, и взаимосвязана, т. е., меньший диаметр — меньше цена и т. д. Кстати, цифры в маркировке показывают диаметр, например, КС-20-9 имеет диаметр 2 м и высоту 90 см или 900 мм

Таблица покажет вам зависимость стоимости от технических данных

Вид колец ЖБИ	Объём ЖБИ кольца (м3)	Примерная стоимость (руб)
КС 10 — 9	0.71	1800 — 2100
КС 15 — 9	1.59	2750 — 3200
КС 20 — 9	2.83	4700 — 5350

Как видите, чем больше диаметр, тем дороже цена. Если взять КС 10 — 6, например, то тут стоимость будет значительно дешевле, а именно, 1000 — 1300 рублей.

Как рассчитать объём канализационного кольца и от каких величин он зависит?

Исходя из главных показателей размеров, мы можем определить, что их величины и составляют формулу вычисления объёма железобетонного кольца.

Надо узнать общий объём самой ямы, для этого:

Точное число жителей дома * дневная норма воды (л/чел) * 3 (время переработки стоков в сутках) = объём колодца.

Пример: 5 * 200 (установленная норма) * 3 суток (константа) = 3 м3.

Внутренний объём считаем по формуле:

V=R2*h*П,

где V — объём,

R2 — радиус кольца,

h — высота,

П = 3,14 (пи).

Обычно сливную яму делают глубиной около трёх метров. Из этой величины вычитаем 0.7 м и получаем показатель высоты кольца.

Для того, чтобы узнать радиус, вспоминаем математику и делаем обратный расчёт, т. е: R2=V/П/h.

В нашем случае это будет изображаться так: R2 = 3 м3 : 3,14 : 2,3 м = 0,65 м.

Отсюда мы видим, что ЖБИ кольцо надо покупать диаметром 130 см, а выше было показано, что таких показателей нет — значит, путём исключения, выбираем изделие, у которого показатель = 150 см.

Монтаж ЖБИ колец

Установка канализационных колец начинается с рытья ямы для колодца, что можно делать спецтехникой или своими силами при помощи лопаты. Тогда лучше позвать несколько человек, чтобы сэкономить время.

Зная объём и другие показатели, роем котлован, но по высоте и диаметру делаем его больше на 0.5 м.
Дно колодца трамбуем и засыпаем песчаную подушку 8-10 см, на которую кладём ЖБИ плиту или заливаем бетонным раствором.
Опускаем осторожно первый ЖБИ элемент на высохший бетон и цементируем его соприкосновение с дном.
Подводим сливной патрубок к подготовленному заранее отверстию.
Опускаем все требующиеся кольца по очереди, каждый раз бетонируя места соприкосновений.
Желательно провести внутреннюю гидроизоляцию тоже, а потом уже накрыть плитой и соорудить в ней люк.

Чтобы скрепить некоторые ЖБИ кольца для канализации, применяют скобы из металла.

Нюансы

 Существует различие армированного бетона по типу изготовления:

• Монолитный — применяют для сооружения больших объектов путём заливания арматурного каркаса бетоном по заданному периметру.
• Сборные детали — виды и количество изделий отличаются широким ассортиментом и выпускаются на предприятии.
• Сборно-монолитные — делаются под каждый проект отдельно.

Для нас с вами самыми востребованными является второй вариант.

Если вы планируете опускать изделия без помощи спецтехники, то воспользуйтесь досками, которые можно, к тому же, применять вместо направляющих деталей.

Для лучшего погружения колец в грунт существует один секрет и состоит он в дополнительном элементе, приваренном к внешнему краю. Элементом служит металлическая полоса около 5 см шириной.

Заключение

Главный критерий при выборе стройматериалов для обустройства канализационной ямы сводится к надёжности и долгосрочной эксплуатации, а это и есть главные показатели ЖБИ колец любой формы и разных размеров.

Изготовление ЖБИ кольца: видео

Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели слева. Спасибо!

Это интересно: Какие трубы использовать для вентиляции в частном доме: разбираем суть

Какому производителю отдать предпочтение?

Современные производители предлагают кольца и другие элементы для колодцев в большом разнообразии. Как правило, вся продукция производится в соответствии с нормами, регламентируемыми ГОСТом и СНиП. Но цены на продукцию могут быть разными, как и ассортимент.

Выбор всегда остается за клиентом, который должен обращать внимание на качество самих элементов: внешний осмотр, наличие сертификатов, подтверждающих соблюдение требований производства, наличие оборудования и соответствие изделия указанным техническим характеристикам. На сегодняшний день на территории России кольца и другие изделия выпускает около 250 компаний, ниже представлены проверенные и надежные

На сегодняшний день на территории России кольца и другие изделия выпускает около 250 компаний, ниже представлены проверенные и надежные.

Хорошо зарекомендовавшие себя на рынке производители бетонных колец:

• «Завод промышленных строительных деталей» — работает на рынке больше 45 лет, крупный производитель ЖБК в Тюменской области. Есть своя аккредитованная строительная лаборатория, осуществляющая контроль за качеством продукции.
• «МастерСтрой» — работает под Москвой в Вознесенске, несмотря на то, что специализируется на продаже валового/кулевого цемента, также изготавливает напорные трубы, ЖБ кольца.
• «МонолитСтрой» — компания работает в Подмосковье, изготавливает и реализует ЖБИ с 2007 года. Ассортимент представлен составными и мостовыми сваями, плитами днища, ФБС, стеновыми кольцами, крышками колодцев и т.д.
• «Торговая Компания Вира» — в Санкт-Петербурге расположена производственная линия предприятия. Компания изготавливает безнапорные трубы, железобетонные кольца. Продукция очень тщательно проверяется в процессе многоступенчатого контроля.
• «ГазоБлоки» — компания из Воронежа, выпускает товарный бетон, облицовочный и силикатный кирпич, а также размерный ряд бетонных колец и доборных элементов.

На территории страны железобетонные кольца поставляет большое количество компаний. Вышеперечисленные гарантируют соответствие всем стандартам и заявленным свойствам, но в любом случае проверять все нужно очень тщательно при покупке, ориентируясь на расчеты и проект.

Заливка бетонной смеси

Приступать к изготовлению колец можно при температуре не ниже 8⁰ и не выше 22⁰С. Элементы опалубки вставляют один в другой, предварительно смазав их машинным маслом — это впоследствии облегчит их демонтаж. В промежуток между цилиндрами вставляют каркас из арматуры.

Чтобы придать устойчивости арматуре, ее фиксируют при помощи клиньев. Впоследствии клинья удаляют по мере наполнения формы бетонной смесью. Готовят раствор соблюдая следующие пропорции:

1. Свежий цемент не ниже М400 — 1 часть.
2. Щебень гранитный или известняковый с малоокатанными зернами размером не более 0, 2 см — от 4 до 5 частей.
3. Песок кварцевый с размером песчинок максимум 0,22 см — от 2 до 3 частей.
4. Вода — максимум 0,7% от массы цемента.

Специалисты имеют свои секреты приготовления бетонной смеси. Иногда они добавляют в нее калийное стекло с целью увеличить водопронепроницаемость и пластичность массы. Чтобы возросла крепость состава, в него вводят такой компонент, как клей ПВА. Текучесть смеси увеличивают путем добавления моющего средства.

Важно сразу расходовать приготовленный бетон, потому лучше сразу рассчитать нужное количество смеси для одной заливки

На глаз жесткость можно определить, поместив смесь на горизонтальную плоскость. Если при наклоне она будет быстро стекать, смесь очень жидкая. На среднюю пластичность смеси указывает ее медленное сползание. Когда смесь прилипла и не сползает, значит, она мало пластична, а если масса даже не меняет свои очертания и остается лежать комком, это говорит о ее жесткости.

Так как кольца для выгребной ямы — конструкция армированная, то здесь больше подойдет бетон небольшой жесткости. При использовании портландцемента М500, нормы для М400 умножают на 0,88. Для других марок берут и другие коэффициенты.

Приготовив смесь, напоминающую по консистенции густое тесто, отправляют в опалубку первый слой толщиной около 10 см. Затем выполняют отбивку: берут стальной прут диаметром 20 мм и старательно уплотняют материал. Таким способом заполняют весь объем между двумя цилиндрами. Завершив работу, закрывают изделие от прямых солнечных лучей, накинув сверху кусок плотной ткани.

Снимают опалубку по происшествии 14 дней, оставляют на том же месте еще дня на 4, не забывая периодически поливать водой. Если заполнение выполняют менее густой смесью, то процесс называется отливкой. Опалубку из изделий, полученных вторым способом, снимают через неделю.

На поверхности останутся раковины и их заполняют цементным раствором. На изделиях, изготовленных вторым методом, образуется меньше раковин. Масло, которым покрывали поверхность цилиндров, удаляют. Более плотное соединение колец обеспечивает замок.

Чтобы получить этот элемент к форме добавляют еще 2 кольца, образующие совмещаемую монтажную фаску в виде выступа на одном изделии и шейки на другом. Это позволит прочно фиксировать кольца при установке, предохраняя их от смещения.

Известен способ изготовления колец, исключающий из технологического процесса такую трудоемкую операцию, как транспортировка готового изделия. Для этого форму для кольца изготавливают на месте, где впоследствии предполагают копать выгребную яму. Сначала отливают кольцо, а затем под ним выбирают грунт и постепенно опускают его на дно, погружая в яму полностью.

Когда верхний край изделия окажется на одном уровне с землей на нем сооружают новую опалубку. Делают следующее кольцо и снова выбирают грунт до тех пор, пока кромка изделия не окажется заподлицо с землей. Продолжают делать новые кольца до достижения нужной глубины выгребной ямы.

Самый качественные изделия получаются, если есть возможность использовать технологию вибропрессования, предусматривающую установку формы на специальную виброплиту с приводом. Плита выполняет колебательные движения небольшой амплитуды и высокой частоты, что позволяет максимально уплотнить бетонную массу.

Галерея изображенийФото из Своими руками изготавливать можно ж/б и бетонные кольца разного диаметра. В том числе, и кольца для устройства горловины канализационного колодца

Источники

• http://promtu.ru/biotualetyi/koltsa-dlya-yamyi-tualeta
• http://stoki.guru/kanalizaciya/emkosti-i-kolodcy/cena-plastikovyh-kolec-dlya-kanalizacii.html
• http://septicov.net/kanalizacija/plastikovye-kolca-dlya-kolodcev.html
• https://www.aquacop.ru/vygrebnye-yamy.html
• http://VashBiotualet.ru/dlya-dachi/trebovaniya-dlya-obustrojjstva-dachnogo-tualeta-iz-betonnykh-kolec-ehtapy-rabot.html
• http://sovet-ingenera.com/kanaliz/sliv-vygreb/kolca-dlya-vygrebnoj-yamy.html
