Что такое планка примыкания?

Обычно доборные элементы занимают не более 3% площади скатной крыши частного дома, однако, именно от их правильного выбора и применения зависит герметичность и надежность конструкции.

Планка примыкания относится к доборным элементам кровли и используется там, где участок должен защищаться от проникновения влаги из-за того, что он примыкает к вертикальной поверхности.

Она применяется там, где кровля присоединяется к вентиляционной требе, дымоходу, стене здания, карнизной доске. Планка физически прикрывает место излома, чтобы вода не попадала туда. У доборных элементов планки примыкания следующие функции:

• Гидроизоляционная. Планка примыкания укладывается в местах сопряжения кровли с вертикальными поверхностями в первую очередь, чтобы защитить этот участок от затекания дождевой или талой влаги. Именно в таких местах скапливается больше всего снега и воды, поэтому без дополнительной гидроизоляции протечки практически неизбежны.
• Теплоизоляционная. Кромки кровельного материала не могут плотно прилегать к поверхности стен дома или трубах, проходящим через крышу, поэтому через эти щели происходят ощутимые теплопотери. Для предотвращения проникновения холода можно использовать металлические уголки, которые закроют собой зазоры.
• Эстетическая. В местах прохода труб через кровлю остается довольно неэстетичный, неаккуратный стык, планка примыкания может устранить этот недочет, улучшив внешний вид готовой крыши.

Планка примыкания

Монтаж торцевых планок металлочерепицы: порядок работ

В конструкции кровли из металлочерепицы обязательно использование дополнительных элементов. Их необходимость обусловлена задачами обеспечить максимальную защиту сопряжений при переходах уровней и направлений плоскости, защитить карнизы и торцевые части. Именно для защиты торцов и предназначена торцевая планка.

При наличии необходимого инструмента и знаний о том, как это сделать, установить торцевые планки можно буквально в течение одного дня. По окончании работы ваша крыша получит дополнительные элементы защиты от попадания влаги под кровлю через торцевые окончания и законченный внешний вид.

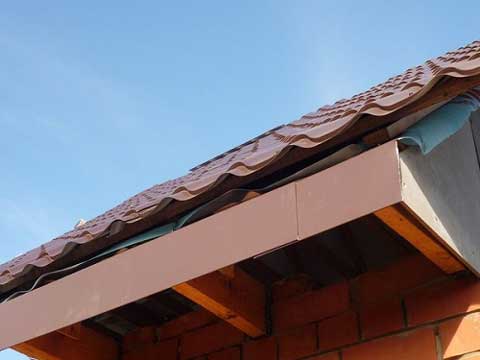

Что собой представляет торцевая планка для металлочерепицы

Торцевые планки изготавливают заводским способом и процесс их производства практически идентичен изготовлению металлочерепицы, размеры листа которой соответствуют под планку. Естественно, разница есть только в форме.

В основе планок все тот же металлический лист, покрытый цинком методом горячего цинкования. Дополнительно планки покрывают полимерами — полиэстер или пластизол для улучшения защиты от влияния атмосферных воздействий.

Если вами использована в устройстве кровли композитная черепица, для нее специально существуют собственные виды торцевых планок, покрытые, так же как и основной настил, мелкой базальтовой крошкой.

Внешне торцевая планка почти не отличается от карнизной планки для металлочерепицы ничем, кроме места крепления на кровле. Но крепится она не по нижней плоскости ската крыши, а по всем торцевым сопряжениям кровли и решает задачу предотвращения попадания влаги в подкровельный пирог и на обрешетку.

Размер торцевой планки для кровли из металлочерепицы

Кроме влаги торцевая планка предотвращает задувание под листы металлочерепицы ветра. Из-за этого его свойства ее иногда называют ветровой планкой.

Инструмент для монтажа торцевой планки

С инструментом для монтажа торцевой планки не будет проблем, если вы уже заканчиваете работы. Обычно к этому периоду у домовладельца, если он выполнял работы самостоятельно, собирается уже все необходимое.

Если вы для устройства кровельного покрытия пригласили профессиональных кровельщиков, вопросы об инструменте вас вообще не будут касаться. Специалисты обычно приезжают со своим инструментом.

Торцевая планка для металлочерепицы, монтаж которой осуществляется следующими инструментами:

• Аккумуляторный шуруповерт (возможно использование сетевой дрели с регулятором скорости вращения патрона)
• Болгарка для разрезания мерных отрезков нужной длины (как альтернатива — электролобзик или ручные ножницы по металлу)
• Молоток
• Деревянная киянка
• Отвертка с плоским шлицом

По большому счету, это все, что вам понадобится.

Крепление торцевой планки металлочерепицы

Существует определенный порядок крепления торцевой планки. Его нужно стараться четко соблюдать, иначе зимним ветреным утром вы проснетесь от стука по крыше оборвавшегося элемента конструкции.

Прикладывать торцевую планку следует выше обрешеточного слоя на высоту 1-й волны металлочерепицы так, чтобы торцевой стык кровли был полностью перекрыт.

Фиксируется планка саморезами. Вот здесь то вы и сможете оценить удобство использования в работе аккумуляторного шуруповерта. Саморезы прокручиваются по всей длине планки, но начинать необходимо с какой-либо одной стороны и двигаться в одном направлении, чтобы создать нужное натяжение полосе тонкого металла и не получить в итоге его вздутий, в щели которых впоследствии будет попадать влага.

Схема крепления торцевой планки

Ничего сложного в установке торцевой планки на металлочерепицу нет. В завершении дадим один совет: при работах на высоте позаботьтесь о своей безопасности — работайте только с исправных и надежных лестниц или стремянок.

Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении изложенных тут инструкции и правил.

Монтаж выхода вентиляции Металл Профиль и вентиля KTV ∅110 на металлочерепицу МП Монтеррей

Монтаж необходимо выполнять исключительно на металлочерепицу МП Монтеррей, МП Супермонтеррей или МП Макси, но не превышая расстояние в 60 см от конька. Для гарантии беспрепятственного движения потока воздушных масс от карниза до конька, выходы вентиляции монтируют в каждом стропильном пролете. Если под коньком устроен «холодный треугольник», допустим не такой частый монтаж выходов вентиляции (из расчета один выход вентиляции на 60 кв. м кровли). Доборные элементы кровли: полный обзор и объяснение современных кровельных аксессуаров Для установки необходимо: Очертить, и впоследствии вырезать отверстие в кровельном материале по шаблону. В случае, если используется вентиль КТV ∅110, значитпо периметру отверстия необходимо нанести силиконовый герметик. Выход вентиляции Металл Профиль не нуждается в дополнительной герметизации, т.к. бутиловый герметик был нанесен предварительно. Закрепить выход вентиляции Металл Профиль или вентиль КТV∅110 к металлочерепицесаморезами 4.8х28 (35). Подробная инструкция по монтажу на русском языке входит в комплект с выходом вентиляции Металл Профиль.

Монтаж выхода канализации и выхода вытяжки Vilpe на металлочерепицу МП Монтеррей

Монтаж осуществляет исключительно на металлочерепицу МП Монтеррей, МП Супермонтеррей или МП Макси. Материал канализационных труб: элементы, виды, особенности Для монтажатребуется: Отметить место монтажа проходного элемента, просверлить отверстие в металлочерепице и гидроизоляции для определения места установки уплотнителя гидроизоляции. С внешней стороны волны металлочерепицы, на верхней ее части, необходимо очертить и вырезать отверстие по шаблону проходного элемента. Снять лист металлочерепицы. По метке в гидроизоляции очертить и вырезать контур отверстия под уплотнитель гидроизоляции. Нанести герметик на уплотнитель гидроизоляции, установив его на гидроизоляции, прикрепивсаморезами к обрешетке. Установить лист металлочерепицы на место. Установить проходной элемент, закрепив его к металлочерепицесаморезами, предварительно нанеся герметик. В проходной элемент вставить выход вытяжки или канализации, зафиксировав его при этомсаморезами к проходному элементу. Напрямую соединить выход вытяжки с воздуховодом, а выход канализации в свою очередь с канализационным стояком, используя гофрированную трубу. Вы сможете подробно ознакомиться с инструкцией по монтажу, которая входит в комплект выхода канализации и выхода вытяжки Vilpe.

Монтаж выхода универсального Металл Профиль на металлочерепицу МП Монтеррей и профнастилы

Выходы универсальные Металл Профиль используются в качестве вентиляции подкровельного пространства и выхода вытяжки. Для установки выхода универсального Металл Профиль на металлочерепицу МП Монтеррей, МП Супермонтеррей или МП Макси необходимо: Очертить и вырезать отверстие на металлочерепице по шаблону на уровне воздуховода. Закрепить выход универсальный к металлочерепице саморезами, предварительно нанести герметик в случае отсутствия бутилового уплотнителя. Если выход универсальный используется в качестве выхода вытяжки, то необходимо дополнительно использовать изолированную трубу. Второй конец изолированной трубы соединяют с воздуховодом напрямую или через гофрированную трубу. Место прохождения вентиляции через гидроизоляцию и пароизоляцию необходимо проклеить соединительной лентой СП-1, Tyvek или Delta. Установка выхода универсального Металл Профиль ∅110/200 на профнастилы МП-20, С-21, НС-35 осуществляется аналогично.

Теплая кровля: монтаж теплоизоляции

После того, как установка гидроизоляции была завершена, враспор между стропилами укладывают маты или плиты теплоизоляции. Соблюдать зазормежду теплоизоляцией и мембраной Tyvek или Delta в данном случае не имеет смысла. При монтаже в несколько слоев, теплоизоляцию необходимо укладывать с перекрытием швов предыдущих плит. Специальный нож для теплоизоляции -это гарантияточного, качественного и быстрого раскроя теплоизоляционных плит.

Теплая кровля: монтаж пароизоляции

На внутренней поверхности стропил, горизонтально, снизу вверх строительнымстеплером закрепляют полотна пароизоляционной мембраны или пароизоляционной пленки. Полотна укладывают внахлест, герметично закрепляя соединительной лентой СП-1, Tyvek или Delta. Все проходы сквозь пароизоляцию необходимо герметизировать тщательнейшим способом. Далее, можно монтировать внутреннюю облицовку.

Примыкание кровли к трубе дымохода

Для оформления прохода сквозь кровлю трубы круглого сечения существуют специальные конструкции, обеспечивающие герметичность и надежность отсечки.

Установка таких устройств имеет специфические особенности, подробно изложена в паспортах, описывать ее не имеет смысла.

Рассмотрим примыкание кровли к прямоугольной кирпичной трубе. Оптимальным вариантом является «двойной фартук«.

Монтаж планок примыкания к кирпичной трубе делается таким образом:

• Перед настилом кровли на трубу крепится со штроблением нижний фартук. Делается обвязка по всем сторонам с применением боковых, верхних и нижних планок пристенного профиля. Обвязка тщательно обрабатывается герметиком. Саморезы располагаются не реже 30 см друг от друга.
• Укладывается галстук — плоские листы из металла, снабженные отбортовкой — загнутым краем, обеспечивающим отток воды по заданному направлению.
• Настилается кровля.
• Поверх готовой кровли делается еще один ряд обвязки для придания более эстетического внешнего вида, для обеспечения дополнительной защиты от воды, мусора и снега.

Описаны только операции с кровельными элементами, действия с элементами кровельного пирога и стропильной системы для краткости не рассматриваются.

Обход дымохода

Конструкции планок и технологии монтажа

Для начала рассмотрим технологию монтажа профнастила и металлочерепицы, которая предусматривает устройство стыков с внутренним и внешним фартуками:

1. Перед началом укладки кровельного покрытия вокруг дымохода укладывается внутренний фартук с использованием нижних планок. Их конструкция отличается от верхних наличием продольных отгибов кромки.
2. Сначала укладывается деталь с низкой стороны (под трубой), затем боковые и в последнюю очередь сверху (над трубой). Отгиб кромки направлен вверх для того, чтобы создать преграду для влаги. Снизу устраивается водоотводящий галстук – лист с загнутыми краями.
3. Каждая планка сначала прикладывается к стене, на которой отмечается ее верхний край. По этой полосе пробивают штробу. Ее очищают от пыли, заводят в нее отгиб кромки вертикальной части и заполняют герметиком. Горизонтальная и вертикальная часть детали крепится к обрешетке и стене саморезами.
4. Далее укладывается покрытие кровли.
5. Поверх листов профнастила и металлочерепицы в том же порядке укладывается внешний фартук. Конструкция планки – уголок без загибов кромки.

Видео:

Такая технология достаточно надежная, но, с другой стороны, предусматривает дополнительный расход металла. Поэтому часто используется технология укладки одного фартука:

1. Вначале кладется покрытие кровли. Лист профнастила или металлочерепицы не укладывается на всю длину ската крыши, а только до верхнего края трубы.
2. Поверх листов кладется нижний фартук (верхняя планка), затем боковые детали и в последнюю очередь верхний фартук (нижняя планка). Поверхность кирпичной кладки штробится для устройства отгиба на вертикальной части. После монтажа планок все швы замазываются герметиком. В качестве крепления используются саморезы.
3. Кладется часть листа профнастила или металлочерепицы на оставшуюся часть крыши от конька до верхнего края трубы.

Стоит отметить, что конструкции планок у многих производителей кровли в отдельных регионах страны различаются. Доборные элементы для профнастила и металлочерепицы могут быть такого вида. Или, например, имеет право на существование планка с диагональными краями. Она отводит потоки дождя в разные стороны, защищая угловые стыки от намокания. Совершенно отличаются планки при устройстве кровли из мягкой битумной черепицы или рулонных материалов.

1. Примыкание к дымоходам и парапетам крыши начинается с устройства треугольной рейки, которая поднимет край кровельного ковра для создания контруклона, он является естественной преградой для осадков.
2. Далее монтаж покрытия кровли. В угловой стык поверх черепицы укладывается ендовый ковер.
3. Планка защищает только верхний край примыкания от попадания влаги между кирпичной кладкой и кровельным материалом. С одного конца она отгибается под углом 45о в сторону стены, с другого конца изгибается в виде капельника. Для дополнительной гидроизоляции применяется силиконовый герметик.

Примыкание двускатной крыши к односкатной

Такой тип примыкания имеет собственное название — ендова или разжелобок. Оформляется по типу «двойной фартук», где нижняя ендова — основная планка, выполняющая функцию отвода воды к водосточному желобу, а верхняя ендова работает как крышка, защищающая от скоплений мусора и посторонних предметов. Монтаж производится по стандартной схеме:

• До настила кровли устанавливается нижняя планка. Работа ведется по направлению снизу вверх, производятся все необходимые гидроизоляционные действия.
• Укладывается кровля.
• Поверх устанавливается верхний ряд ендовы, создающий дополнительную защиту и эстетически завершающий оформление разжелобка.

Все используемые элементы должны быть одного вида и типоразмера, подходить друг к другу конструктивно и по цветовой гамме.

Крепление односкатной крыши к стене

Вентиляционный зазор

Вентиляционный брусок закрепляет противоконденсатную мембрану и способствует вентиляции подкровельного пространства. Брус крепится к стропилам. Рекомендуемая толщина бруска 50 мм.

Вентиляционный зазор из бруска

Почему же так важна карнизная планка для металлочерепицы

Функция карнизной планки – это предостережение проникновения осадков под и на лобовую доску. Эта планка является продольной частью кровли, которая приближена к краю маталлочерепицы. Однако это лишь зрительное восприятие потому, что в действительности представленная часть кровли собирают до того, как полностью покрыть крышу металлочерепицей.

Обычно карнизная планка для металлической черепицы исполнена в той же расцветке, как и все кровельное покрытие, в том числе и отдельные составляющие. Однако возможно встретить различия в цветовой палитре торцевой и карнизной планок, а еще капельников и водосточных труб.

Вовремя установленные планки предохранят от попадания атмосферных осадков под кровлю, а также придаст завершенный вид всей крыше.

Устанавливать фактически все составляющие необходимо лишь после окончательного монтажа металлочерепицы, кроме торцовой планки.

Герметизирующие ленты

Эти уникальные материалы на строительном рынке появились относительно недавно. По сути, это битумно-полимерная смесь, сформированная в полосу, которую с двух сторон покрывают клеящим составом. Ее просто наклеивают в зону примыкания, как это показано на фото ниже.

Герметизирующая лента для узлов примыкания крыши и стены Источник elka-palka.ru

Необходимо отметить, что такой материал представлен двумя разновидностями: для внутренних и наружных работ. Понятно, что на крыше требуется второй вариант. Он покрыт с одной стороны защитным УФ-слоем, который предохраняет ленту от негативного воздействия солнечных лучей.

Отметим, что этот вариант герметизации стыков достаточно надежный. С лентами легко работать, нет надобности использовать дополнительные крепежные изделия, потому что она самоклеящаяся. Единственное требование – это чистая поверхность, к которой она будет приклеиваться. Поэтому стену и кровельное покрытие надо обязательно хорошо очистить. Если это мягкая кровля с посыпкой, то от последней придется избавиться на ширину участка приклеивания.

Добавим, что защитные пленки примыкания кровли сегодня очень популярны. Производители предлагают огромнейших их ассортимент в плане цветового оформления. Подобрать необходимую ленту под цвет кровельного покрытия не составит особого труда.

И еще одно достоинство – самоклеящийся скотч из битумно-полимерного состава является отличным гидроизоляционным материалом.

Самоклеящиеся ленты для мест примыкания кровли к стене Источник kakpostroit.su

Виды элементов

Различают два типа планок:

• Планка примыкания верхняя;
• планка примыкания нижняя.

В этом моменте существуют разночтения. Одни источники определяют их как доборы, устанавливаемые под кровельный материал (нижняя), или поверх (верхняя).

В других источниках указывается, что верхняя планка — это элемент для изоляции верхней части печной трубы, а нижняя — для нижней части, так как там получаются разные углы и требуются соответствующие элементы.

Важно понимать, что и те, и другие определения верны, просто существуют планки примыкания как для укладки под низ, так и поверх кровли и, в то же время, есть разные планки для верхней и нижней частей печных труб. Верхняя (слева) и нижняя (справа) планка примыкания

Верхняя (слева) и нижняя (справа) планка примыкания

Иногда можно встретить описания, где допущена путаница в этих понятиях, отчего смысл сильно искажается. Основная причина кроется в большом количестве кровельных материалов, для каждого из которых выпускаются свои доборные элементы, называемые одинаково, но имеющие разный тип монтажа.

Кроме этого, применяется еще один вариант классификации:

• Прямые. Они могут быть с острым или тупым углом сопряжения, для разных типов примыкания.
• Угловые. Это планки прямоугольного сечения для соединения боковых поверхностей вдоль линии ската.

Установка планок примыкания согласно конструкции производится с таким расчетом, чтобы сток воды осуществлялся по заданным направлениям и выводился наружу. Дополнительная изоляция стыка добора со стеной или иным элементом при помощи герметика обеспечивает герметичность шва и гарантирует непроницаемую отсечку.

Правила укладки металлочерепицы

Листы металлочерепицы должны быть разгружены на деревянное основание и уложены на расстоянии не менее 15 cм от поверхности земли. Листы металлочерепицы могут деформироваться при поднятии, поэтому переносить их можно только в вертикальном положении, держась за боковые стороны по длине. Листы металлочерепицы легко царапаются, поэтому при поднятии листов будьте осторожны, чтобы не повредить лист, находящийся ниже. Листы с полимерным покрытием разрешается хранить в заводских упаковках в течение 1-го месяца при нормальных погодных условиях. Металлические листы режутся по длине ножовкой по металлу или ножницами. Для резки скоса применяется ручная электропила с твердосплавными зубьями.

Схема листа металлочерепицы

Элемент #2. Торцевая планка

Планка торцевая (фронтонная) также имеет вид уголка с крепежными полками. Устанавливают ее вдоль свесов на фронтонах для защиты торцов обрешетки и подкровельного пространства от воды, сора, насекомых и птиц, ветрового воздействия.

Торцевые планки закрепляют на финишном этапе кровельных работ, поверх металлочерепицы. Монтаж ведут по свесам фронтонов снизу вверх, перекрывая при этом торцевые края кровельных листов. Закрепляют планки к торцевой доске саморезами с шагом 0,5-0,6 м. Нахлест по длине – 100 мм.

Необходимо, чтобы торцевая планка соприкасалась с верхними гребнями металлочерепицы, перекрывая их. Этим блокируется доступ влаги под листы черепицы, а также устраняется дребезг металла при порывах ветра. Чтобы обеспечить плотное примыкание, возможен подгиб краев черепицы вверх.

Классический способ крепления торцевых планок показан в коротком видео:

Планка примыкания верхняя

Она представляет собой элемент декора кровли и предназначена для оформления мест соединения труб, вентиляционных и дымовых, парапетов, стен дома с листами металлочерепицы. Для изготовления планок примыкания используют метал, окрашенный в те же оттенки, что кровельный материал. Такую планку можно использовать, если кровельным материалом являются:

• профнастил,
• металлочерепица,
• гибкая черепица.

Область использования верхней планки примыкания:

• в точках соединения с вертикальными стенами,
• в местах стыка кровли с фронтоном,
• для герметизации соединений кровли с трубами разного назначения, башенками, другими декоративными элементами,
• при работе с сайдингом — для обустройства стыков с парапетом и цоколем.

Мастера советуют максимум внимания уделить обустройству примыкания к трубе — это место чаще всего испытывает угрозу возникновения протечек. Чтобы обеспечить герметичность этого стыка на скате крыши обустраивают фартуки, внутренний и наружный.

Монтаж внутреннего фартука выполняется при помощи нижней планки примыкания, затем укладываются и фиксируются листы кровельного материала.

Далее выполняют монтаж наружного фартука.

Установку его производят аналогично внутреннему, но крепление верхней кромки производят непосредственно к стене, а не в штроб.

Очередность выполнения монтажных работ следующая:

1. Приложив нижнюю планку примыкания к стенке трубы отбивают верхнюю кромку, по этой линии при помощи болгарки проделывают штробу, при этом следят, чтобы она не проходила по кладочному шву — делать это категорически запрещается!
2. После прокладки штробы ее очищают от пыли и промывают водой. Глубина штробы должна быть порядка 15 мм, желательно придать ей некоторый уклон вверх.
3. Следующий этап — крепление, подрезка планок выполняется по месту, крепление производится саморезами. Аналогичным образом выполняется монтаж фартука по всем сторонам дымохода, нахлест при монтаже должен составлять порядка 150 мм. Это позволит предотвратить протекания. Для герметизации краев планки можно использовать термостойкий герметик.

Использование верхних планок примыкания придает каждому обработанному стыку более декоративный вид. Монтаж этих элементов выполняется поверх уложенного кровельного материала, нахлест обязательно должен составлять не меньше 100 мм. Крепление планки выполняют при помощи саморезов, шаг — порядка 300 мм. Верхняя кромка планки примыкания крепится к трубе или другому элементу кровли, нижняя ее кромка спускается на кровлю в виде фартука.

Фирмы, занимающиеся изготовлением планок примыкания кроме стандартных могут изготавливать профили доборных элементов по индивидуальным заказам, нужных размеров и цветов, оригинальной формы, в соответствии с дизайнерскими эскизами.

Монтажные работы

Карнизная планка монтируется с торца к любой доске, которая прибивается оцинкованными гвоздями к стропилам. Крепление происходит по принципу шахматного порядка – шаг от 30 до 35 см. Каждый следующий элемент прибивается с нахлестом 10 см на предыдущий. Конечная планка заранее должна быть обрезана до нужного размера.

Планка имеет стандартные размеры – 10 × 6,9 × 200 см.

Перед тем как проводить монтаж, необходимо установить крюки под водосток, так как они крепятся к той же доске карниза. Во время этого процесса вхождение ножек крюков в древесину нужно сделать более глубоким.

Установка торцевых элементов начинается только после завершения укладки кровли.

Ее стандартные размеры – 13,5 × 14,5 – 200 см.

Во время монтажа обрешетка должна быть расположена ниже. Крепится планка саморезами, как сверху, так и сбоку.

Внутренний фартук – место, где металлочерепица примыкает к трубам, создается с применением примыкающих планок, как на фото. С помощью нижней планки делается разметка на трубе. По этой полосе штробится болгаркой отверстие глубиной не менее 15 мм. Потом оно тщательно прочищается и промывается от пыли.

Установка проводится снизу вверх, плотно по поверхности трубы. Планки, возможно, придется подрезать и крепить с помощью саморезов. Нахлест со всех сторон должен быть минимум 15 см. Термостойким герметиком обрабатываются швы. Только в таком случае получается полная герметизация.

Внутренний фартук и другие планки перекрытия монтируются только после окончания работ по перекрытию крыши кровельным материалом. Это своеобразный конечный этап, после которого крыша сдается мастерами в эксплуатацию. Защитные планки сохраняют конструкцию крыши целостной, делают ее герметически совершенной и выполняют дополнительную эстетическую функцию.

Размеры и функции ↑

Карнизная планка не дает осадкам попасть на лобовую доску, а также в подкровельное пространство. При виде на крышу мы воспринимаем этот доборный элемент в виде продольного участка кровли, подведенного под края кровельного покрытия. Однако, в действительности ее устанавливают прежде, чем укладывают черепицу.

Для изготовления планок, которыми защищают крышу, производители пользуются такими же тонкими листами стали, всего в 0,4–0,5 мм, что и при изготовлении черепицы. Обычно имеют защитное покрытие из полимеров: полиэстера либо пластизола. В случае композитной черепицы для защиты материала может быть использована базальтовая крошка. Длина стандартная – порядка 0,5–0,6 м. Поскольку она как бы «садится» на основу кровли, то очевидно, что при установке требуемый метраж набирают из отдельных кусков.

Рекомендации по монтажу

Монтаж дополнительных аксессуаров, предназначенных для карниза, проводится после закрепления лобовой доски. Для фиксации к торцовой части стропильной конструкции используют оцинкованные гвозди. Основу, в качестве которой выступает лобовая доска, необходимо крепить как можно ровнее – так можно упростить укладку карнизной.

Совет
Иногда используют альтернативный вариант: саму карнизную доску крепят через специальные пазы, предусмотренные в стропильной конструкции

Монтажные работы проводят в определенном порядке.

• Основание крови в лобовой части подшивают, используя либо шпунт, либо профнастил. В качестве второй опоры выступит брус, который закреплен к стене.
• Непосредственно перед отделкой карниза устанавливают кронштейны водостока, которые фиксируют либо на лобовой доске, либо на стропилах.
• Обшивку фиксируют поверх кронштейнов, которыми крепят водосточную систему, используя саморезы, ввинченные с минимальным шагом в 30–35 см.

Внимание
При наращивании планок необходимо соблюдать нахлест каждой следующей на уже закрепленную примерно на 1 см.

Далее приступают к укладке металлочерепицы на крышу. Другие дополнительные защитные детали, скажем, торцевую планку, монтируют на готовую кровлю.

Характеристики и описание

Это металлический уголок со сторонами произвольной высоты. Оптимальные размеры: вертикальная сторона – 100-122 мм, горизонтальная – 220-250, ширина загибов – 10-15. В зависимости от места установки бывают двух видов:

Обычно применяются доборы из оцинкованной стали или остатков материала, которым покрыта кровля. В местах прохода дымовых или вентиляционных труб через листы используются как нижняя, так и верхняя планки. Первая служит для полной герметизации стыка и стропильной системы от проникновения осадков, влаги и коррозии, а также выполняет декоративную функцию. В местах примыкания к стенам здания верхняя является основной деталью гидроизоляции. Она препятствует попаданию воды, стекающей по вышерасположенным стенам, под крышу, защищая тем самым деревянные стропила от влаги.

• соединение кровли и вертикальных откосов стен;
• обеспечение герметичности стыка с фронтоном;
• герметизация соединения профнастила с квадратными/прямоугольными трубами.

Технология монтажа и конструктивные особенности

До начала размещения листов вокруг дымоходов, вентиляционных шахт осуществляют установку внутреннего фартука при помощи нижних планок примыкания для профнастила. Обе стороны угла имеют продольные загибы кромки по всей длине. Этим их конструкция отличается от верхних.

• В первую очередь устанавливаются у нижней стены дымохода. Под нее подводят галстук, предназначенный для стока воды. Затем укладывают боковые детали, которые внахлест ложатся на нижнюю планку. В завершение размещают добор на верхней стороне трубы внахлест на боковые. Отгиб кромки горизонтальной поверхности элемента должен быть направлен вверх, чтобы избежать проникновения воды.
• До закрепления доборов сначала их прикладывают к стене и проводят линию по верхней кромке. Затем по отмеченной линии пробивают штробу, очищают ее от пыли и промывают водой. В образовавшуюся щель вставляют край планки, заливают герметиком, закрепляют саморезами: вертикальная сторона крепится к стене, горизонтальная – к обрешетке.
• Следующий шаг – монтаж профнастила.
• Далее приступают к укладке внешнего фартука при помощи верхних элементов примыкания, конструкция которых – угол без загибов кромок. Последовательность та же, что и для нижнего фартука.
• Верхние планки на стыке с листами профнастила крепятся заклепками.

Так как места примыканий больше всего подвержены протечкам, к их обустройству нужно подходить очень внимательно. Самое главное – соблюсти последовательность сборки и правильно закрепить все детали. Для этого в местах нарушения целостности (стыковка с трубами, стенами) обрешетку делают с шагом намного мельче, чем на остальной поверхности. Размер нахлеста добора – не менее 15 см + обработка гидроизоляционным веществом.

Что необходимо учитывать при монтаже кровли?

Планки в месте примыкания крыши должны быть тщательно подогнаны, нельзя допускать зазоров. Толщина листа должна соответствовать толщине кровельного материала, но не превышать 0,55 мм. Такие детали более легко поддаются обработке, гнутся, принимают заданную форму. Штробы в стенах выполняют на глубину 1,5 см при помощи болгарки.

Образовавшуюся пыль необходимо тщательно смыть водой, дать возможность хорошо просохнуть, чтобы не снизить герметичность сцепления кирпичей и герметиков, которые наносят только на сухую поверхность! Наилучшим показателем адгезии (сцепления) с бетоном и кирпичем обладают герметические наполнители из силикона.

Линия примыкания листов к вертикальным стенам также требует тщательной гидроизоляции. Для этого используют оба элемента – верхний и нижний. Но в целях экономии материала можно добиться хорошей герметичности при помощи лишь второго. Схема крепления та же, что и вокруг дымохода: отгиб на вертикальной стороне угла заводят в штробу, а на горизонтальной – направляют вверх. Крепеж осуществляется саморезами или заклепками: вертикальной стороны – со стеной, горизонтальной – с листами кровли. Одновременно служит стоком для воды.

Профессиональный монтаж, надежный крепеж всех деталей продлят срок службы крыши. Возможность порошкового напыления краски позволяет реализовать любые цветовые решения.

Врагами любой крыши считаются дождь со снегом. Вода, стекая по кровле, попадает в зоны стыков кровельного покрытия со стенами и дымоходными трубами, пагубно воздействуя на их состояние.

Для предотвращения порчи кровельных покрытий и разрушения крыши применяется специальный доборный элемент. Это и есть планка примыкания для кровли.

Элемент #3. Конек

Коньковая планка перекрывает стык между листами металлочерепицы, образованный по коньковой линии соединения скатов. Служит для защиты от попадания под кровлю влаги, мусора, насекомых и мелких птиц. Также является частью системы вентиляции, запуская движение воздуха в вентиляционном зазоре под листами черепицы. За счет этого происходит проветривание элементов кровли.

Коньковые планки бывают прямые и круглые. Прямые имеют треугольное или трапециевидное сечение, а круглые – полукруглое. Круглые планки требуют установки заглушек — плоских полукруглых или конусных.

При установке коньковой планки между ее крепежными полками и гребнями металлочерепицы образуются зазоры. Производители металлочерепицы рекомендуют перекрывать их, заполняя уплотнителем (универсальным, профильным с отверстиями или саморасширяющимся). Однако такое решение ухудшает вентиляционные способности конька, частично блокируя выход воздуха из подкровельного пространства. Решить проблему можно, установив дополнительно скатные или коньковые точечные аэраторы.

Уплотнитель приклеивают (как правило, большинство из них снабжено самоклеющейся поверхностью) к коньковой планке или листам металлочерепицы. После чего монтируют планку, фиксируя ее саморезами через волну в верхний гребень. Крепление может выполняться через обрешетку (этот вариант самый надежный) или же только к металлочерепице.

Наращивание прямого конька выполняется посредством перехлеста на 100 мм. Планки круглого конька стыкуют по штамповочным линиям.

Принцип монтажа коньковых планок:
