Отопитель планар для обогрева кабин и фургонов грузовых транспортных средств

Преимущества и недостатки

Прибор может работать автономно, когда двигатель машины отключен

Обогреватель Планар выручает многих шоферов. Дальнобойщики, водители рейсовых автобусов, путешественники вынуждены много времени проводить в кабине автомобиля. В холодное время года обогрев салона за счет работы двигателя оказывается недостаточным. Планар решает эту задачу.

Достоинства прибора:

• За час отопитель в зависимости от его мощности нагревает от 34 до 120 куб. м. воздуха.
• Планар экономичен – при столь высокой эффективности расходует не более 29–42 Вт. Такой же объем нагретого воздуха требует от 0,24 до 0,37 л солярки в час.
• Планар эффективен при очень низких температурах за бортом – ниже -20 С.
• Установка работает без ограничений во времени. Автоматически выключается при достижении указанной температуры и включается при снижении. Отключить прибор можно вручную.
• Аппарат безопасен. При опрокидывании, слабом пламени, угасании пламени, перебоях с подачей воздуха или топлива Планар отключается.
• Уровень шума низкий.
• Если подсоединить воздухоотводящие трубки, теплый воздух можно направить не только в кабину, но и в салон автобуса или в грузовой отсек, если перевозимый груз нуждается в определенном температурном режиме.
• Устройство работает автономно от двигателя автомобиля. Это удобный вариант для ночевки в машине, так как Планар может обогревать кабину всю ночь.

Недостатки отсутствуют. Автономный автомобильный отопитель Планар полностью соответствует своему назначению.

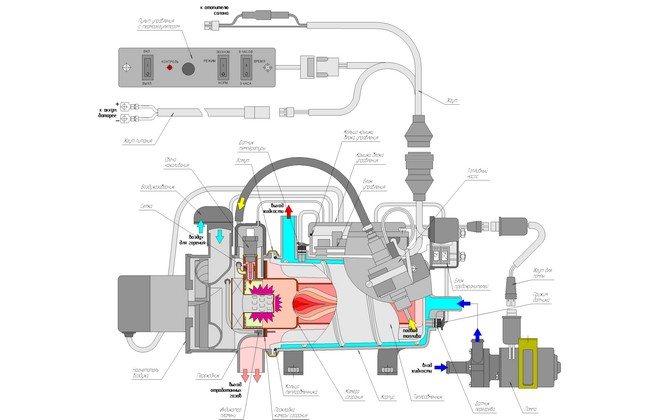

Конструкция и принцип работы

Отопитель имеет регулятор напряжения и таймер. Возможна постоянная работа в автономном режиме. Розжиг запускается электроникой только в случае соблюдения всех требований и при полной исправности составляющих, поэтому нет оснований переживать по поводу безопасности конструкции.

Главные составляющие Планара:

• блок питания;
• элемент для нагрева;
• насос для перекачки топлива.

Принцип работы автономки заключается в подаче воздуха извне в отделение нагрева. Этот воздух нагревает энергия, которая образуется в результате сгорания топлива. После этого тёплый воздух поступает в салон автомобиля, фургона или автобуса.

Планар состоит из 3 основных элементов

Преимущества использования воздушных обогревателей:

• невысокая стоимость;
• небольшой топливный расход;
• работа задаётся по температурному режиму или по мощности;
• при выключенном двигателе во время длительного простоя машины потребляется очень мало электроэнергии;
• не издаёт сильного шума;
• за счёт бесколлекторного двигателя увеличен ресурс работы;
• диагностика конструкции проходит в автоматическом режиме.

В этом видео вы узнаете, как устроен отопитель:

https://youtube.com/watch?v=UmOyjwPdkd8

Система контроля и управления

С помощью блока управления можно регулировать количество тепла

Отопитель Планар работает в нескольких режимах. Безопасность функционирования, регулировку и диагностику систем обеспечивают датчики и блок управления.

Блок управления

Модуль размещен в корпусе и подсоединен к исполнительным блокам с коммутационными шлейфами. Функции его таковы:

• включение и отключение аппарата;
• контроль и управление процессом горения топлива;
• начальная диагностика при поломках во время запуска;
• автоматическая вентиляция после остановки Планара;
• аварийное отключение в случае поломки какого-либо узла, затухания пламени, скачков напряжения, перегрева теплообменника и других ситуациях.

Работает блок управления вместе с пультом.

Режимы работы

Прибор одновременно выполняет функцию вентиляции салона

Автономный воздушный машинный отопитель функционирует в 3 режимах. Однако использование нередко зависит от комплектации модели:

• По мощности – максимально быстро нагревает салон. Отопитель, установленный на определенный уровень мощности – от 1 до 8, работает постоянно, пока прибор не отключают вручную.
• По температуре – обогреватель прогревает воздух до установленной температуры. Затем отопитель отключается и автоматически включается вновь, как только воздух охладится до указанного минимума. В автоматическом режиме устройство функционирует до ручного отключения.
• Вентиляция – обеспечивает воздухообмен. Совмещается с регулировкой по температуре или по мощности. Температура при этом поддерживается с высокой точностью, не колеблется в заданном диапазоне.

Пульты управления

Пульт устанавливают на приборной панели или вешают на контейнере в любом удобном для водителя месте. К прибору устройство подключается шлейфом. Пульт удобен тем, что регулирует работу Планара и служит средством диагностики.

Обогреватели комплектуются разными видами пульта:

• ПУ-10М – позволяет Планару работать в режиме по мощности и по температуре, вентиляция не предусмотрена. Оснащен светодиодным индикатором.
• ПУ-5 – допускает работу Планара во всех режимах. Маховик потенциометра снабжен условной градуировкой, так что температуру можно выставить точнее. О работе и неполадках свидетельствует индикатор.
• ПУ-22 – функциональные кнопки позволяют выбирать режим, температурный датчик, показания которого будут считаться контрольными, изменять показатели мощности и температуры. Сведения о работе Планара и поломках отражаются на светодиодном экране.

По количеству, цвету и поведению светодиодов можно установить причину неполадок и быстро ликвидировать ее.

Планар Теплостар – воздушные и жидкостные отопители

Жидкостные предпусковые подогреватели

Запчасти для жидкостных предпусковых подогревателей

Воздушные отопители

Запчасти для воздушных отопителей

Генератор потока горячих газов

Запчасти для генератора потока горячих газов

Запчасти для отопителей Планар

Даже самое качественное климатическое оборудование может выйти из строя и без замены отдельных деталей не обойтись. Особенно при интенсивной эксплуатации в российских погодных условиях. ООО «Автовариант» предлагает купить запасные части и комплектующие для отопителей Планар и предпусковых подогревателей Бинар. Предлагаемые изделия от проверенных лидеров рынка отличаются высокими техническими показателями, грамотной проработкой каждого элемента, приемлемой ценой. Наша компания располагает полным ассортиментом запчастей для отопителей Планар. Использование запчастей и комплектующих и их своевременная замена — гарантия бесперебойной работы климаттехники!

Автономные отопители Теплостар разрабатываются и выпускаются в России компанией «Адверс». На сегодняшний день под этой маркой представлены различные дизельные и бензиновые отопители (сухие фены) для грузовиков и легковых автомобилей, а также серия предпусковых подогревателей Бинар, разработанных с учетом наших суровых зим.

Воздушные отопители салона

Для эффективного подогрева салона лучше всего подойдет воздушный отопитель Планар, выпускаемый в нескольких вариантах. Отопитель Планар 2Д 12 – наиболее компактный и экономичный из всех. Он идеально подойдет для салона дизельных легковых авто, а также для кабины небольших грузовиков и микроавтобусов. Его основные преимущества:

• малый расход топлива;
• быстрый подогрев салона;
• тихая работа;
• крайне высокая надежность;
• доступная цена.

«Сердцем» всех этих устройств является японская свеча накаливания, которая обладает очень большим сроком службы. По своему опыту мы можем сказать, что эта автономка, как и более мощные обогреватели Планар 4ДМ 12 имеет огромный ресурс. Во всяком случае, многие наши клиенты используют их уже много лет без каких-либо проблем. Качество работы управляющей электроники тоже не вызывает никаких нареканий. Все это уверенно доказывает, что российские производители могут выпускать продукцию отличного качества и по доступной цене.

Жидкостные предпусковые подогреватели

Жидкостные подогреватели представлены серией Бинар. На сегодняшний день предпусковой подогреватель двигателя Бинар – это единственный отечественный нагреватель, гарантирующий надежный запуск автомобиля даже в очень сильный мороз (до -45ºС). Кроме того, эти устройства также могут использоваться в качестве салонного обогревателя, поддерживая комфортную температуру и предохраняя стекла от обледенения. При этом подогрев можно включать и отключать дистанционно по телефону или программировать по таймеру.

Продажа и установка

Купить жидкостный подогреватель Бинар или автономный отопитель Планар вы можете в компании «Автовариант» в Москве. Мы поможем вам выбрать подходящую модель и установим ее на ваш автомобиль. Установка займет совсем немного времени, при этом вы получите гарантию, как на само устройство, так и на выполненные работы. В случае любых неполадок в работе системы обогрева вы всегда сможете обратиться к нам, и мы быстро устраним все проблемы.

Коды ошибок с пульта-таймера Теплостар

Код	Несправность	Устранение неисправностей
01	Перегрев.	Проверить полностью жидкостный контур. Проверить помпу, при необходимости заменить. Проверить датчик температуры и датчик перегрева, при необходимости заменить.
02	Опознан возможный перегрев. Разница температур, замеренных датчиком перегрева и датчиком температуры, слишком большая.	Проверить полностью жидкостный контур. Проверить помпу, при необходимости заменить. Проверить датчик температуры и датчик перегрева, при необходимости заменить.
03	Неисправность датчика перегрева.	Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0°C соответствует 2,73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). Проверить датчик перегрева и при необходимости заменить.
04	Неисправность датчика температуры.	Проверить соединительные провода. Выходной сигнал и напряжение находятся в линейной зависимости от температуры (0°C соответствует 2.73 В и при увеличении температуры на 1°C, соответственно, увеличивается выходной сигнал на 10 мВ). Проверить датчик температуры, при необходимости заменить.
05	Обрыв индикатора пламени.	Проверить соединительные провода. Проверить омическое сопротивление между выводами индикатора пламени. При обрыве омическое сопротивление более 90 Ом. При обрыве индикатор пламени заменить.
06	КЗ индикатора пламени.	Проверить соединительные провода. Проверить омическое сопротивление между выводами индикатора пламени. При КЗ омическое сопротивление менее 10 Ом. При КЗ индикатор пламени заменить.
07	Прерывание пламени на режиме работы «МАЛЫЙ».	Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
08	Прерывание пламени на режиме работы «ПОЛНЫЙ».	Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
09	Неисправность свечи накаливания.	Проверить свечу накаливания, при необходимости заменить свечу.
10	Неисправность электродвигателя нагнетателя воздуха.	Проверить электропроводку электродвигателя. Устранить неисправность, при необходимости заменить нагнетатель воздуха.
12	Отключение, повышенное напряжение более 30,8 В.	Данный дефект возможен при включении подогревателя при работающем двигателе автомобиля. Причиной может быть неисправность регулятора напряжения автомобиля.
13	Попытки запуска исчерпаны.	Если допустимое количество попыток запуска использовано – проверить количество и подачу топлива. Проверить воздухозаборник и газоотводящий трубопровод. Проверить свечу.
14	Неисправность циркуляционного насоса (помпы).	Проверить электропровода циркуляционного насоса на короткое замыкание и обрыв, проверить помпу и при необходимости заменить.
15	Отключение, пониженное напряжение менее 20 В.	Проверить батарею, регулятор напряжения автомобиля и подводящую электропроводку.
16	Превышено время на вентиляцию.	За время продувки не достаточно охлаждён подогреватель. Проверить воздухозаборник и газоотводящий трубопровод. Проверить индикатор пламени и при необходимости заменить.
17	Неисправность топливного насоса.	Проверить электропровода топливного насоса на короткое замыкание и обрыв, проверить топливный насос и при необходимости заменить.
18	Неисправность реле вентилятора автомобиля.	Проверить электропровода реле, устранить К.З, при необходимости реле заменить.
19	Прерывание пламени на режиме «СРЕДНИЙ».	Проверить воздухозаборник, газоотводящий трубопровод и подачу топлива, устранить неисправности, при необходимости заменить топливный насос и индикатор пламени.
20	Нет связи между блоком управления и таймером.	Проверить предохранитель 5 А. Проверить цепи и контакты.
23	Напряжение менее 21,6 В (Предупреждение).	Необходимо выключить работающий подогреватель и провести зарядку аккумулятора.
25	Происходит блокировка от последующих запусков подогревателя после трех подряд включений, при которых подогреватель не запустился.	Блокировка снимается отключением подогревателя от аккумуляторной батареи. Проверить свечу накаливания. Проверить сетку и отверстие в камере сгорания на нагарообразование. Смотри также код 17.

Особенности работы в различных ситуациях

Безусловно, отопительный прибор Планар является весьма полезным и в холодные зимы незаменимым. Однако многие автолюбители не рискуют его устанавливать, так как боятся некорректной работы в нештатных ситуациях.

Инженеры учли все возможные особенности эксплуатации устройства в различных условиях. Рассмотрим некоторые из них:

• Работа отопителя постоянно контролируется автоматикой. Если он неисправен, загорается предупреждающий светодиод (оранжевого или красного цвета)
• Устройство не допустит перегрева теплообменника – в подобной ситуации произойдет его отключение
• Возможны случаи, когда горение прекращается по самопроизвольным причинам – в подобных ситуациях также происходит автоматическое отключение установки
• В результате неудачного запуска отопительного оборудования автоматика сделает несколько повторных запусков. В случае завершения каждого из них неудачей будет выдано предупреждение о неисправности

Постоянные скачки напряжения могут оказаться весьма небезопасными. Блок управления будет обеспечивать работоспособность устройства лишь в ситуациях, когда оно не выходит за пределы нормального:

• Бортовое напряжение 12 В (устройство 4ДМ-12) – от 10.5 В до 16 В
• Бортовое напряжение 24 В (устройство 4ДМ-24) – от 20.5 В до 30 В

Зачастую причиной перегревания является некорректная установка оборудования. Оно происходит в тех случаях, когда были перекрыты входное и выходное отверстия у нагревателя.

Особенности работы в различных ситуациях

Безусловно, отопительный прибор Планар является весьма полезным и в холодные зимы незаменимым. Однако многие автолюбители не рискуют его устанавливать, так как боятся некорректной работы в нештатных ситуациях.

Инженеры учли все возможные особенности эксплуатации устройства в различных условиях. Рассмотрим некоторые из них:

• Работа отопителя постоянно контролируется автоматикой. Если он неисправен, загорается предупреждающий светодиод (оранжевого или красного цвета)
• Устройство не допустит перегрева теплообменника – в подобной ситуации произойдет его отключение
• Возможны случаи, когда горение прекращается по самопроизвольным причинам – в подобных ситуациях также происходит автоматическое отключение установки
• В результате неудачного запуска отопительного оборудования автоматика сделает несколько повторных запусков. В случае завершения каждого из них неудачей будет выдано предупреждение о неисправности

Постоянные скачки напряжения могут оказаться весьма небезопасными. Блок управления будет обеспечивать работоспособность устройства лишь в ситуациях, когда оно не выходит за пределы нормального:

Бортовое напряжение 12 В (устройство 4ДМ-12) – от 10.5 В до 16 В
Бортовое напряжение 24 В (устройство 4ДМ-24) – от 20.5 В до 30 В

Зачастую причиной перегревания является некорректная установка оборудования. Оно происходит в тех случаях, когда были перекрыты входное и выходное отверстия у нагревателя.

Отопитель Планар: основные преимущества его использования

Среди владельцев автомобилей, особенно дальнобойщиков, которые проводят в дороге большую часть времени, отопитель планар заслуженно получает немало положительных отзывов. Отечественная разработка, в сравнении с импортными аналогами, надежная, но менее дорогостоящая.

В большом количестве положительных характеристик выделяют:

• Проведя воздухоотводные трубки в грузовой отсек, можно обогреть весь автомобиль, а не только водительскую кабину
• Даже при значительно низких температурах (менее -20 градусов) их эффективность остается на весьма высоком уровне
• Экономично расходуется топливо и ресурс аккумуляторной батареи
• Достаточный показатель мощности
• Неограниченное время работы установки

Обогреватель планар получил широкое распространение в автомобилях, используемых для транспортировки лекарств, напитков, животных, технологических жидкостей и т. д. Они активно применяются водителями кугунов, кранов и прочей специальной техники.

Для использования отопительного агрегата Планар нет необходимости запускать двигатель автомобиля. Это дает возможность продолжать эксплуатировать его во время ночевки.

На рынке предлагается несколько моделей, каждая из которых характеризуется присущими ей особенностями. Однако наиболее востребованной среди них считается модель Планар-4дм 24. Ее монтаж возможен не только в больших фургонах, но и бытовке, будках и т. д. В процессе работы отопительный прибор практически не издает шума.

Достоинства и недостатки

• Прибор работает в автономном режиме – двигатель может быть выключен.
• Отчитается малым потреблением топлива. Последнее подается в обогреватель из бака.
• Продукты сгорания выводятся из салона автомобиля, обеспечивая чистую атмосферу внутри.
• Устройство отличается компактными размерами и малым весом – до 12 кг в зависимости от модели. При этом обогрев кабины происходит буквально в считаные минуты. На фото представлен образец.
• Доступная стоимость.

К недостаткам относится некоторая ограниченность в применении – установку нельзя размещать в местах, где накапливается пыль или возможно накопление паров легкогорючих веществ, а также является обязательным наличие батареи.

СЕРТИФИКАТЫ СООТВЕТСТВИЯ ПРАВИЛАМ ECE №122 (TUV)

• 122 PLANAR 2D794.65 Кб (Добавлен 22.03.2016)

• 122 PLANAR 4D1.65 Мб (Добавлен 22.03.2016)

• 122 PLANAR 44D1.52 Мб (Добавлен 22.03.2016)

• 122 PLANAR 8D1.45 Мб (Добавлен 22.03.2016)

• 122 BINAR 5D1.18 Мб (Добавлен 22.03.2016)

• 122 14 TS1.2 Мб (Добавлен 22.03.2016)

• 122 14TC-Mini930.9 Кб (Добавлен 22.03.2016)

• 122 15TSG703.33 Кб (Добавлен 22.03.2016)

• 122 20TCG983.45 Кб (Добавлен 22.03.2016)

• 122 20ТС461.74 Кб (Добавлен 22.03.2016)

• 122 30TC1.13 Мб (Добавлен 22.03.2016)

• 122 30TCG965.36 Кб (Добавлен 22.03.2016)

• 122 BINAR 6G1.82 Мб (Добавлен 22.03.2016)

• 122 PLANAR 44G1.01 Мб (Добавлен 22.03.2016)

• 122 BINAR-5S3.17 Мб (Добавлен 09.08.2018)


Инструкция по эксплуатации отопителя Планар

Установить и запустить Планар можно самостоятельно, но если нет опыта работы с обогревательными системами, нужно пригласить специалиста.

При включении Планар проводит тестирование, и если все элементы исправны, начинает розжиг. Сначала выполняется продувка камеры, затем подается солярка и воздух. Горелка работает, пока датчик не зафиксирует выставленное значение. После этого аппарат отключается, если не работает в режиме по мощности.

После отключения вручную Планар автоматически вентилируется.

Техника безопасности

Во время заправки Планар необходимо выключить

Кабина или автомобильный салон – очень небольшое помещение. Соблюдать технику безопасности нужно строго:

• в машине должен быть огнетушитель, в бытовке или гараже – хотя бы ведро с песком;
• прокладывать топливный провод внутри салона или кабины запрещается;
• во время заправки аппарат выключают;
• во время ремонтных и сварочных работ отопитель отсоединяют от аккумуляторной батареи;
• до окончания продувки отключать прибор от электросети запрещается;
• после остановки прибора повторное включение выполняют не раньше, чем через 5–10 секунд.

Возможные коды ошибок и неисправности

Коды ошибок обогревателя Планар

Индикационная система Планара сигнализирует об ошибках. Ряд поломок можно устранить самостоятельно:

• 1 на экране или мигание индикатора – перегрев теплообменника. Нужно проверить прохождение воздуха через обогреватель.
• 2 или 12 коротких мерцаний после паузы – перегрев самого аппарата. Проверяют патрубки и подачу воздуха в камеру сгорания.
• 12 или 15 или 9 быстрых миганий свидетельствуют о скачках напряжения. Прибор выключается.
• 12 или 2 мерцания – запуск невозможен из-за отсутствия топлива, воздуха, нарушения в отводе выхлопных газов.
• 20 или 30 и 8 мерцаний – между модулем и пультом управления потеряна связь. Проверяют шлейфы.
• 29 или 3 мигания светодиода – срыв пламени в горелке. Нужно проверить подачу топлива.
• 35 или 13 мерцаний – ошибка, свойственная только модели 8DM. Срыв пламени из-за низкого напряжения.
• 78 – отмечается только на экране. Это предупреждение о том, что срыв пламени происходит слишком часто.

Неполадки, обозначенные следующими кодами, самостоятельно ликвидировать нельзя. Требуется демонтаж прибора и вмешательство специалиста:

• 4 или 6 или 6 мерцаний – температурный датчик вышел из строя.
• 5 или 5 миганий – сломан индикатор пламени.
• 9 или 4 мерцания – проблема в свече накаливания.
• 10, 27, 28 или 11 миганий – поврежден электропривод;
• 11 на экране или 18 мерцаний – сломан датчик температуры на подающем патрубке.
• Проблемы на входящем патрубке кодируются цифрой 23 или 15 мерцаниями.
• 17 или 7 миганий – сбой топливного насоса.
• Появление цифры 33 или 16 миганий после паузы указывает, что прибор заблокирован, поскольку трижды подряд был зарегистрирован перегрев. Разблокировку проводят только в сервисном центре.
• 36 или 20 мерцаний – температурный датчик пламени фиксирует слишком высокую температуру.

Установочные работы

Подключение отопителя не является делом сверхсложным, поэтому может быть осуществлено своими силами. При привлечении специалистов придется прилично потратиться. (См. также статью Системы воздушного отопления: особенности.)

Если представленная ниже инструкция будет полностью соблюдена, то в процессе инсталляции проблем возникнуть не должно.

Показан процесс соединения основных проводов.

1. Сначала выбирается место установки, после чего на поверхность рамы наносится предварительная разметка.
2. Предусматривается в обязательном порядке защита устройства от различных загрязнений и занесения влаги.
3. Осуществляется непосредственно инсталляция прибора, при этом должны соблюдаться углы наклона.
4. Изделию придается устойчивость посредством использования дополнительных прокладок и шайб.
5. Выполняется подключение отопительной магистрали к топливной системе транспортного средства.
6. Устанавливается система, необходимая для забора воздуха с улицы и выпуска отработанных газов.
7. На последней стадии производится тестирование и окончательная настройка параметров.

Устройство полностью установлено в кабине.

Техника безопасности

Один из главных аспектов использования отопителя Планар – соблюдение техники безопасности. Рассмотрим наиболее значимые правила:

1. Если устройство было отключено, его повторное включение разрешается лишь спустя 10 сек
2. В процессе цикла продувки отключение питания запрещается
3. Отопитель должен быть отключен от сети, если кузов подвергается сварочным работам
4. Рекомендуется выключать прибор во время заправки автомобиля

Нельзя эксплуатировать обогреватель в закрытом помещении
Установив подобное устройство, необходимо иметь поблизости ведро с песком и исправный огнетушитель
Запрещается осуществлять прокладку топливных трубок внутри салона автомобиля, однако снаружи они должны быть надежно утеплены
В случае поломки не рекомендуется заниматься самостоятельным ремонтом оборудования

Установить отопитель планар способен каждый самостоятельно. Однако для большей уверенности в его последующей надежности и работоспособности рекомендуется доверить этот процесс профессионалу. Стоимость услуг относительно невелика и значительно ниже, чем затраты на возможные восстановление или ремонт.

Рассмотренное устройство для отопления автомобилей в зимний период или небольших, но обязательно хорошо вентилируемых помещений (сторожка, бытовка и т. д.), пользуется спросом. Однако, не глядя на многочисленные преимущества, стоимость может стать некоторой преградой. В среднем цены на различные модели начинаются от 18 тысяч рублей.

Как упоминалось ранее, монтаж отопительного оборудования можно произвести самостоятельно. В целях экономии времени и для большей надежности следует обратиться к специалисту, стоимость услуги которого начинается от 5-6 тысяч рублей.

При транспортировке различных грузов, а также при эксплуатации спецтехники нередко зимой возникают экстренные ситуации, в которых необходимо прогреть кабину или прицеп, различные узлы и конструкции. Отличное решение для таких ситуаций – автономка «Планар». Это дизельный отопитель, который может вполне эффективно обеспечить теплом кабины грузовых автомобилей, салоны автобусов, прицепы. Это очень актуальное устройство для водителей грузовиков, которым приходится работать в экстремальных северных условиях при низких температурах.

Работа с пультом управления

В любом случае приходится осуществлять запуск и выключение системы, изменять температурный режим и определять состояние прибора. Для этого существует специальный пульт управления. На лицевой части устройства находится светодиод небольшая ручка.

Благодаря маленькой лампочке можно определить состояние прибора. Если ее цвет красный, то включен режим обогрева или вентиляции. Мигающий светодиод говорит о появлении неисправности. При отключении отопителя лампочка не горит вообще.

Имеющаяся на корпусе ручка необходима для выполнения различных команд. Если она находится слева, то прибор полностью выключен. Осуществить запуск можно путем поворота ручки по часовой стрелке. В зависимости от положения ручки будет производиться работа системы в определенном диапазоне мощности.

Так выглядит пульт управления ПУ-10.

Преимущества и недостатки

Прибор может работать автономно, когда двигатель машины отключен

Обогреватель Планар выручает многих шоферов. Дальнобойщики, водители рейсовых автобусов, путешественники вынуждены много времени проводить в кабине автомобиля. В холодное время года обогрев салона за счет работы двигателя оказывается недостаточным. Планар решает эту задачу.

Достоинства прибора:

• За час отопитель в зависимости от его мощности нагревает от 34 до 120 куб. м. воздуха.
• Планар экономичен – при столь высокой эффективности расходует не более 29–42 Вт. Такой же объем нагретого воздуха требует от 0,24 до 0,37 л солярки в час.
• Планар эффективен при очень низких температурах за бортом – ниже -20 С.

• Установка работает без ограничений во времени. Автоматически выключается при достижении указанной температуры и включается при снижении. Отключить прибор можно вручную.

• Аппарат безопасен. При опрокидывании, слабом пламени, угасании пламени, перебоях с подачей воздуха или топлива Планар отключается.
• Уровень шума низкий.
• Если подсоединить воздухоотводящие трубки, теплый воздух можно направить не только в кабину, но и в салон автобуса или в грузовой отсек, если перевозимый груз нуждается в определенном температурном режиме.
• Устройство работает автономно от двигателя автомобиля. Это удобный вариант для ночевки в машине, так как Планар может обогревать кабину всю ночь.

Недостатки отсутствуют. Автономный автомобильный отопитель Планар полностью соответствует своему назначению.

Ошибки отопителей Webasto

Webasto Air Top 2000ST

F0 — Неисправен блок управления

Рекомендации по ремонту

• ремонт блока управления
• замена блока управления

F1 — Две попытки включения неудачные или не появляется пламя

Рекомендации по ремонту

проверить топливо

F2 — Обрыв пламени (возникает более 3 раз)

Рекомендации по ремонту

• проверить сетку
• проверить горелку

F3 — Снизилось напряжение ниже установленных норм или превысило допустимые нормы (10..15 или 20..30 В)

Рекомендации по ремонту

проверить источник питания

F4 — Несвоевременное распознавание пламени

Рекомендации по ремонту

• проверить датчик пламени
• проверить штифт (дизельные версии)

F5 — Замыкание датчика пламени или обрыв цепи

Рекомендации по ремонту

проверить датчик пламени (бензиновые версии)

F6 — Короткое замыкание в датчике температуры или обрыв цепи

проверить датчик температуры и его соединительные элементы

F7 — Короткое замыкание в дозирующем насосе или обрыв цепи

Рекомендации по ремонту

• проверить дозирующий насос
• проверить проводку

F8 — Блокировка или перегрузка крыльчатки нагнетателя воздуха, короткое замыкание в моторе нагнетателя воздуха или обрыв цепи

Рекомендации по ремонту

• удалить грязь, пыль, посторонние предметы
• проверить подшипники, щетки

F9 — Короткое замыкание штифта накаливания или обрыв цепи

Рекомендации по ремонту

проверить штифт накаливания

F10 — Перегрев

Рекомендации по ремонту

• проверить свободно ли проходит воздух через отопитель
• проверить датчик перегрева

F11 — Короткое замыкание ограничителя нагрева или обрыв цепи (бензиновые версии)

Рекомендации по ремонту

• проверить ограничитель нагрева
• проверить проводку

F12 — Блокировка отопителя

Рекомендации по ремонту

вынуть предохранитель на 10 секунд и вставить назад

F13 — Неверное расположение датчика перегрева

Рекомендации по ремонту

проверить правильно ли закреплен датчик на ребрах теплообменника

F14 — Короткое замыкание на органе управления потенциометра или обрыв цепи

Рекомендации по ремонту

• проверить пульт
• проверить контакты разъема
• проверить проводку к пульту

Webasto Air Top Evo 3900/5500 (3500/5000) ST

F 00 — Ошибка блока управления/неправильная установка параметров

Рекомендации по ремонту

• ремонт блока управления
• замена блока управления

F 01 — Нет старта (после двух попыток), нет распознавания пламени

Рекомендации по ремонту

• почистить горелку
• проверить датчик пламени
• заменить датчик пламени

F 02 — Обрыв пламени (более трёх раз)

Рекомендации по ремонту

• проверить подачу топлива (пустой бак, засор топливопровода)
• почистить горелку
• проверить датчик пламени
• заменить датчик пламени

F 03 — Пониженное или повышенное напряжение

Рекомендации по ремонту

• проверить напряжение при розжиге и работе отопителя
• проверить источник питания

F 04 — Преждевременное распознавание пламени

Рекомендации по ремонту

• проверить датчик пламени
• заменить датчик пламени

F 06 — Отказ или короткое замыкание выносного датчика температуры

Рекомендации по ремонту

• проверить проводку
• проверить датчик температуры
• заменить датчик температуры
• проверить проводку
• проверить нагрузочный резистор

F 07 — Отказ или короткое замыкание дозирующего насоса

Рекомендации по ремонту

• проверить проводку дозирующего насоса
• заменить дозирующий насос.

F 08 — Отказ мотора вентилятора, короткое замыкание либо перегрузка или блокировка мотора вентилятора

Рекомендации по ремонту

• выявить и устранить причину блокировки мотора
• заменить мотор

F 09 — Отказ или замыкание штифта накала

Рекомендации по ремонту

• проверить штифт накала
• заменить штифт накала
• проверить датчик пламени
• заменить датчик пламени

F 10 — Перегрев

Рекомендации по ремонту

найти и устранить причину перегрева

Причиной перегрева так же может явиться слишком большое аэродинамическое сопротивление или засорение фильтра заборного воздуха (если установлен)

F 11 — Отказ датчика перегрева или короткое замыкание

Рекомендации по ремонту

• проверить датчик перегрева
• заменить датчик перегрева

F 12 — Блокировка отопителя

Рекомендации по ремонту

Вытащить предохранитель, выключить отопитель с органа управления, вставить предохранитель не менее чем через 2 секунды, включить отопитель с органа управления.

Данная ошибка появляется в следующих случаях:

• повторение одной и той же ошибки более 5 раз
• некорректный старт 9 раз или перегрев более 5 раз

F 14 — Некорректное положение датчика перегрева

Рекомендации по ремонту

установить датчик правильно

F 15 — Обрыв в цепи органа управления

Рекомендации по ремонту

• проверить проводку
• заменить элементы управления

Важные достоинства изделия

Данную продукцию выпускает ООО «Адверс» в Самаре. С 1995 года организация занимается реализацией климатического оборудования, востребованного на рынках нашей страны, поэтому основным преимуществом является высокое качество товара.

С другими положительными качествами устройств можно ознакомиться ниже:

• Подобные приборы способны надежно функционировать при температуре окружающего воздуха до -45 градусов.
• Компактные размеры предоставляют возможность транспортировать изделие без лишних сложностей.
• Эксплуатация упрощается благодаря дистанционному пульту, который позволяет включать и выключать прибор, а также осуществлять выбор режима работы.
• На производимую продукцию есть сертификаты, подтверждающие безопасность и соответствие стандартам.
• Устройства для обогрева экономично расходуют ресурсы, благодаря чему возможен продолжительный период использования.
• Инсталляция отопительного прибора может осуществляться своими руками, а это ведет к экономии денежных средств.
• Доступная цена позволяет приобретать изделия, независимо от финансовых возможностей потребителя.

На схеме демонстрируется строение прибора.
