Классификация отопительных систем

Основной критерий разделения систем отопления — это количество контуров. По этому признаку все отопительные системы делятся на две группы:

Первый вариант самый простой и дешевый. Это, по сути, кольцо от котла к котлу, где в промежутках установлены радиаторы отопления. Если дело касается одноэтажного строения, то это оправданный вариант, в котором можно использовать естественную циркуляцию теплоносителя. Но чтобы температура оказалась равномерной по всем комнатам дома, надо предусмотреть некоторые меры. К примеру, нарастить секции на крайних в цепи радиаторах.

Оптимальный вариант для такой трубной схемы — это подсоединить батарею по методу ленинградки. По сути, получается, что обычная труба проходит по всем комнатам около пола, и в нее врезаются радиаторные батареи. В таком случае используется так называемая нижняя врезка. То есть радиатор подсоединяется к трубе через два нижних патрубка — в один теплоноситель входит, а из другого выходит.

Внимание! Теплопотери при таком виде подключения батареи составляют 12–13%. Это самый высокий уровень тепловых потерь

Так что перед принятием подобного решения взвесьте все за и против. Первоначальная экономия может превратиться в большие расходы в процессе эксплуатации.

В целом это неплохая схема подключения, которая себя оправдывает в небольших зданиях. А чтобы равномерно распределить теплоноситель по всем радиаторам, можно в нее установить циркуляционный насос. Вложение недорогое, причем прибор работает отлично и требует небольшого потребления электроэнергии. Зато обеспечивается равномерное распределение тепла по всем помещениям.

Кстати, однотрубная схема обвязки очень часто используется в городских квартирах. Правда, нижнее подключение батареи здесь использовать уже не получится. То же самое следует сказать и о двухтрубной системе.

Цена и рекомендации

Если проанализировать цены на байпас и комплектующие, то можно подытожить, что они не такие уж и большие и полностью зависят от региона вашего проживания. Так, в Москве можно приобрести за 5000 рублей, а в Екатеринбурге всего за 3000 рублей. Эти суммы просто мизерные в сравнении с теми, которые вы сэкономите на отоплении при использовании этой трубы и кранов.

Как же выбрать подходящий байпас?

Просто следуйте нашим советам, и вы однозначно не прогадаете:

1. Покупайте только сертифицированный товар.
2. Потребуйте предъявить продавцу гигиенический сертификат.
3. При визуальном осмотре, выбранный вами байпас должен быть гладким, без каких-либо вмятин, сколов и следов коррозии.
4. Если на товаре есть резьбовые соединения, то проверьте, легко ли они закручиваются и откручиваться.
5. Сварочные швы должны быть цельными, без пор.
6. Купив товар, всегда сохраняйте чек и гарантийный талон, пока не истечет указанный в нем срок.

Правила подключения радиаторов отопления

Вне зависимости от выбранного типа радиаторов и подходящей для них схемы подключения, важно правильно все рассчитать и смонтировать. В каждом конкретном случае оптимальной будет своя система

Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Это не тот вопрос, на котором нужно экономить

В каждом конкретном случае оптимальной будет своя система. Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Это не тот вопрос, на котором нужно экономить.

В целях правильной установки и подключения отопительных приборов в со сложной проектной схемой лучше воспользоваться услугами профессионалов

Для небольших жилых домой можно самостоятельно выбрать подходящую схему и вмонтировать отопительные приборы. Обязательно нужно учитывать особенности своего жилища, правила установки батарей и целесообразность использования той или иной схемы.

При монтаже радиаторов не нужно забывать, что тип материала у самой батареи и труб должен быть одинаковым. Пластиковые трубы, подключенные к чугунным отопительным приборам принесут много проблем, испортив систему отопления.

Занимаясь самостоятельным монтажом батарей отопления, не следует забывать от установке шаровых кранов для стравливания воздуха и регулятора на входе

Байпас в котельной

В схемах обвязки котлов обводная линия бывает необходима также в 2 случаях:

• как байпас для циркуляционного насоса;
• для организации малого контура циркуляции для твердотопливного котла.

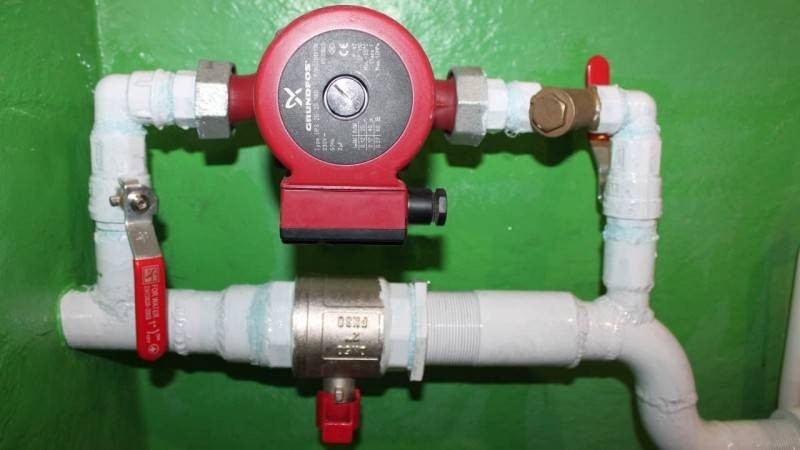

Насос, установленный на обходном трубопроводе, встречается в отопительных системах довольно часто, иногда даже без особой необходимости. Дело в том, что однотрубная или двухтрубная система отопления, изначально задуманная с принудительной циркуляцией, никогда не сможет функционировать при отключении насоса. У нее нет для этого больших уклонов и увеличенных диаметров труб. Но байпас для насоса как раз и нужен, чтобы вода могла течь по прямой линии, в то время как перекачивающее устройство не работает.

Отсюда вывод: при подключении к котлу системы, спроектированной под принудительную циркуляцию, ставить насос на байпасе не нужно. Отключение и снятие агрегата в любом случае приведет к остановке движения теплоносителя, поэтому насос устанавливается на прямой линии.

Другое дело система, приспособленная под естественное движение воды. Часто бывает, что в нее для повышения эффективности не просто встраивают насос, а устанавливается система байпас с обратным клапаном на прямой. Это позволяет в случае отключения электричества автоматически перейти на естественную циркуляцию, что и отражено на схеме:

Пока насос работает, он своим давлением поджимает клапан с обратной стороны и не пускает поток по прямой. Стоит только отключить электроэнергию или перекрыть один из кранов, как давление исчезнет и клапан байпаса откроет прямой путь теплоносителю, восстановится конвективное движение воды. Можно спокойно снимать насос или прочищать грязевик, работа системы от этого не нарушится, она просто перейдет в другой режим.

Ну и последнее место применения байпаса – малый контур циркуляции твердотопливного котла со смесительным узлом. Здесь перемычка, подключенная к трехходовому клапану, дает возможность теплогенератору прогреться до температуры 50 ºС, дабы избегнуть воздействия низкотемпературной коррозии на стальные стенки топки. В этом случае схема байпаса выглядит так:

Принцип действия прост: клапан не пускает в котел холодную воду из системы, пока теплоноситель, циркулирующий по байпасной линии, не нагреется до требуемой температуры. Потом клапан открывается и пропускает в контур холодную воду, смешивая ее с горячей. Тогда на стенках топки не образуется конденсат и коррозии не возникает.

Иногда еще бывает нужен байпас в системе водоснабжения. Например, чтобы снять для ремонта, промывки или замены полотенцесушитель в ванной. Поскольку он подключается к стояку ГВС, то в многоквартирном доме его демонтаж создаст массу неудобств. Проще это предусмотреть заранее и при монтаже нагревателя поставить перемычку с краном.

Каких видов бывают байпасы

Теплотехника предлагает три вида перемычек, устанавливаемых в однотрубных системах отопления. Каждый из видов применяется в зависимости от назначения системы и оснащенности дополнительным оборудованием. Так, различают следующие виды перемычек:

• Простые нерегулируемые;
• Перемычки с ручным регулированием;
• Байпасы с автоматическим регулированием потока.

Первый тип представляет собой простой отрезок трубы, подключенный перед батареей к подающей и отводящей трубам отопления. Это самый простой и одновременно надежный вид байпаса.

Перемычка с ручным регулированием потока представляет собой отрезок трубы с установленным посередине краном-регулятором. Установка такого приспособления в системах отопления многоэтажных домов до сих пор остается спорной. Дело в том, что регулировка потока теплоносителя осуществляется вручную, поворотом крана на определенное количество делений, вплоть до полного перекрытия потока. В обычном состоянии это позволяет направить весь поток теплоносителя через батарею, но в случае аварийной ситуации можно забыть открыть кран и стояк останется в лучшем случае просто без тепла, в худшем случае придется чинить весь стояк и менять разорвавшиеся батареи на всех этажах здания.

Автоматический байпас представляет собой устройство инжекторного или клапанного типа, устанавливаемое в автономных системах отопления. Суть этого устройства заключается в следующем – для увеличения скорости потока теплоносителя в системах с естественной циркуляцией теплоносителя часто применяется нагнетающий насос. Это устройство обычно устанавливается на отрезке теплого пола. При отключении электричества теплоноситель движется в обход крыльчатки насоса, через перемычку, обеспечивая, таким образом, работоспособность системы. Большим минусом автоматического байпаса выступает его зависимость от качества теплоносителя. Вода в системе должна быть максимально чистой, не содержать известковых отложений, примесей и окалины. Именно поэтому при установке автоматического байпаса применяются дополнительные сетчатые фильтры.

Байпас в котельной

В схемах обвязки котлов обводная линия бывает необходима также в 2 случаях:

• как байпас для циркуляционного насоса;
• для организации малого контура циркуляции для твердотопливного котла.

Насос, установленный на обходном трубопроводе, встречается в отопительных системах довольно часто, иногда даже без особой необходимости. Дело в том, что однотрубная или двухтрубная система отопления, изначально задуманная с принудительной циркуляцией, никогда не сможет функционировать при отключении насоса. У нее нет для этого больших уклонов и увеличенных диаметров труб. Но байпас для насоса как раз и нужен, чтобы вода могла течь по прямой линии, в то время как перекачивающее устройство не работает.

Отсюда вывод: при подключении к котлу системы, спроектированной под принудительную циркуляцию, ставить насос на байпасе не нужно. Отключение и снятие агрегата в любом случае приведет к остановке движения теплоносителя, поэтому насос устанавливается на прямой линии.

Другое дело система, приспособленная под естественное движение воды. Часто бывает, что в нее для повышения эффективности не просто встраивают насос, а устанавливается система байпас с обратным клапаном на прямой. Это позволяет в случае отключения электричества автоматически перейти на естественную циркуляцию, что и отражено на схеме:

Пока насос работает, он своим давлением поджимает клапан с обратной стороны и не пускает поток по прямой. Стоит только отключить электроэнергию или перекрыть один из кранов, как давление исчезнет и клапан байпаса откроет прямой путь теплоносителю, восстановится конвективное движение воды. Можно спокойно снимать насос или прочищать грязевик, работа системы от этого не нарушится, она просто перейдет в другой режим.

Ну и последнее место применения байпаса – малый контур циркуляции твердотопливного котла со смесительным узлом. Здесь перемычка, подключенная к трехходовому клапану, дает возможность теплогенератору прогреться до температуры 50 ºС, дабы избегнуть воздействия низкотемпературной коррозии на стальные стенки топки. В этом случае схема байпаса выглядит так:

Принцип действия прост: клапан не пускает в котел холодную воду из системы, пока теплоноситель, циркулирующий по байпасной линии, не нагреется до требуемой температуры. Потом клапан открывается и пропускает в контур холодную воду, смешивая ее с горячей. Тогда на стенках топки не образуется конденсат и коррозии не возникает.

Иногда еще бывает нужен байпас в системе водоснабжения. Например, чтобы снять для ремонта, промывки или замены полотенцесушитель в ванной. Поскольку он подключается к стояку ГВС, то в многоквартирном доме его демонтаж создаст массу неудобств. Проще это предусмотреть заранее и при монтаже нагревателя поставить перемычку с краном.

Правила установки радиаторов отопления

Требования по длине — это далеко не все рекомендации. Есть еще правила расположения под окном относительно пола, подоконника и стены:

• Располагать отопительный прибор требуется строго посередине оконного проема. При монтаже находите середину, отмечаете ее. Потом вправо и влево откладываете расстояние до места расположения креплений.
• От пола расстояние 8-14 см. Если сделать меньше — трудно будет убирать, если больше — внизу образуются зоны холодного воздуха.
• От подоконника радиатор должен отстоять на 10-12 см. При более близком расположении ухудшается конвекция, падает тепловая мощность.
• От стены до задней стенки расстояние должно быть 3-5 см. Этот зазор обеспечивает нормальную конвекцию и распространение тепла. И еще один момент: при малом расстоянии на стене будет оседать пыль.

Исходя из этих требований, определяете наиболее подходящий размер радиатора, а потом подыскивать модель, удовлетворяющую им.

Способы крепления в зависимости от типа стены

Это общие правила. Некоторые производители имеют свои рекомендации. И воспримите как совет: перед покупкой внимательно изучите требования по установке. Убедитесь, что все условия вас устраивают. Только после этого покупайте.

Чтобы снизить непроизводственные потери — на нагрев стены — за радиатором на стене закрепите фольгу или фольгированный тонкий теплоизолятор. Такая простая мера позволит сэкономить 10-15% на отоплении. Именно настолько возрастает теплоотдача. Но учтите, что для нормальной «работы», от блестящей поверхности до задней стенки радиатора должно быть расстояние не менее 2-3 см. Потому теплоизолятор или фольгу нужно закрепить на стене, а не просто прислонить к батарее.

Когда же надо устанавливать радиаторы? На каком этапе монтажа системы? При использовании радиаторов с боковым подключением, сначала можно навесить их, потом приступать к разводке трубопровода. Для нижнего подключения картина иная: необходимо знать только межосевое расстояние патрубков. В этом случае устанавливать радиаторы можно уже после окончания ремонта.

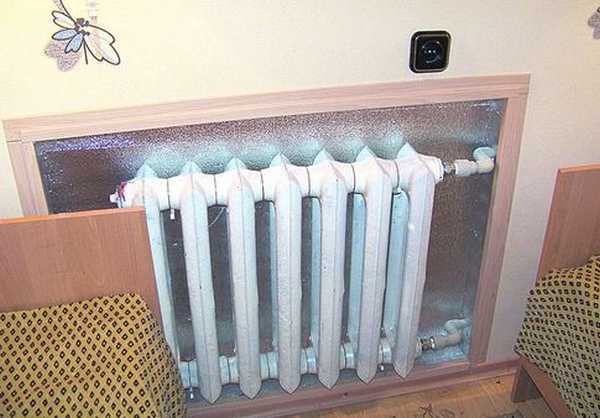

Для повышения тепловой мощности закрепите на стене фольгу

Признаки плохого ухода за системой отопления

Для нормального функционала системы отопления движению теплоносителя по сооруженным для него каналам ничто не должно мешать.

Существует несколько симптомов того, что внутри отопительного контура накопилось большое количество мусора, а на стенках труб осела накипь. Явных визуальных признаков засорения системы отопления нет.

Диагностировать его можно при внимательном отслеживании работы всей системы и появлении ряда косвенных признаков:

• прогрев системы происходит дольше, чем до этого (для систем автономного обогрева);
• работа котла сопровождается нехарактерными для него звуками;
• увеличился расход газа или электричества; температура в разных частях радиаторов существенно разнится;
• радиаторы заметно прохладнее подводящих труб.

Впрочем, слабый или неравномерный прогрев батарей не всегда является признаком их засорения. Возможно, произошло их завоздушивание . В такой ситуации достаточно сбросить воздушную пробку через кран Маевского .

В домах с системой централизованного обогрева ее промывка должна проводиться сотрудниками теплоснабжающей компании. В частном же доме эта процедура проводится силами хозяев или приглашенных специалистов.

Однозначно рекомендовать частоту проведения промывки системы сложно. Слишком много факторов влияет на это.

Так, например, в системах централизованного отопления теплоноситель должен проходить цикл водоподготовки, что снижает степень загрязнения. Правда далеко не всегда это правило выполняется. Да и сама система часто эксплуатируется третье или четвертое десятилетие и количество мусора, циркулирующего внутри, возрастает с каждым годом.

Но как для централизованных сетей, так и для автономных систем, рекомендуется проводить промывку ежегодно. Что, к слову, подтверждается и требованиями строительных норм. Именно такой срок считается критическим для накопления внутри контура количества мусора, существенно снижающего эффективность работы.

Как регулировать тепло в батареях

Предположим, Вы поставили в комнату батарею из 10 колен, и Вам с ней хорошо, когда за окном -20 градусов. Но вот, холода прошли и теперь уже несколько дней -2 градуса. Горячая вода, как это у нас часто бывает, той же температуры продолжает мощным потоком протекать через наши трубы и в комнате образуется душегубка, от которой никуда не скрыться. На помощь в этом случае, как раз и приходит регулятор температуры. В природе их существует множество. На нижеприведенной картинке Вы видите один из них.

Какой марки должен быть терморегулятор — тема отдельной статьи

А сейчас нам с Вами важно понять принцип. На рисунке изображен один из простейших терморегуляторов

У него сверху есть регулятор, который можно вращать и выставлять значения от 0 до 5:

5 — означает, что весь поток горячей воды будет проходить через батарею; 4, 3, 2, 1 — означает, что регулятор будет уменьшать диаметр проточной трубы, обеспечивая меньший ток горячей воды через батарею в единицу времени. Таким образом, на 4 батарея будет холоднее, на 3 еще холоднее и т. д.

Если Вы вообще хотите отключить батарею, то можно выставить «*» — ток воды будет очень маленький. Практически его не будет:

Или Вы можете просто перекрыть шаровые краны на батарее. Эффект будет примерно тот же:

Если у Вас в комнате 2 окна и под ними 2 батареи отопления, то еще при монтаже желательно установить их с умом. Например, на всю комнату Вам требуется 20 секций. Тогда лучше на одну батарею поставить, например, 12 секций, а на другую 8 секций. В этом случае, помимо регулятора на каждой из батарей, Вы можете полностью отключать или включать одновременно 8, 12 или все 20 секций.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.
