Создание каркаса из металлопрофиля под гипсокартон

Какой профиль использовать для межкомнатных перегородок

Для перегородки из гипсокартона следует выбрать комбинацию стоечных и направляющих профилей, которые помогают создать идеальный каркас – надежный, прочный, защищенный от деформации.

Размер профиля для перегородок из листов ГКЛ выбирают, исходя из длины каркаса. Дополнительно потребуются саморезы, которые подходят для скрепления металла. Перед тем как решить, какой профиль будет использоваться для перегородки из картона, необходимо учесть уровень влажности в помещении. Если показатель высокий, то необходимо купить влагостойкий ГКЛ и хорошие металлические конструкции – стальные оцинкованные детали (до 99% цинка), чтобы предотвратить быстрое появление коррозии.

Использование металлических деталей для монтажа перегородки

Инструменты для обработки профиля

Главное преимущество, которыми обладает практически любая перегородка из профиля для гипсокартона — это ее технологичность и простота монтажа.

Для работы с металлическими панелями нам будут нужны:

Пила по металлу — самый удобный инструмент для подгонки панелей под нужный нам размер. Лучше всего для этой цели подходят дисковые пилы с отрезными полотнами или же сабельные модели.

Обратите внимание! Использование «болгарки» со шлифовальным диском нежелательно, поскольку в зоне высокого нагрева элемент утрачивает антикоррозионные характеристики, при высокой влажности в помещении обрешетка может начать ржаветь

• Ножницы для работ по металлу. Применяются чаще всего для надрезов бортиков профиля при формировании стоечного узла, а также при сгибании арочных частей.
• Пробойник – отличная альтернатива дрели, поскольку сверлить тонкий металл профиля довольно неудобно. Пробойники применяются для проделывания отверстий в стенках металлических элементов.

• Клещи (скреппрофиль) – применяются для соединения частей каркаса без использования саморезов и других крепежных элементов. По принципу работы этот инструмент схож с пробойником, но при пробитии две детали соединяются по принципу заклепок.
• Дрель или перфоратор. Используется для того, чтобы закрепить части каркаса на стенах, потолке и полу. В помещениях с бетонными основаниями специалисты рекомендуют применять сверла и буры с победитовыми наконечниками.
• Шуруповерт – инструмент, работа с которым будет занимать 80% вашего времени. Применяется для соединения всех частей каркаса между собой с помощью специальных саморезов (3,9х25 мм).

Кроме того, нам обязательно понадобится ручной инструмент (молотки, отвертки), а также рулетка, мерный шнур и уровень. (см. также статью Гипсокартонная перегородка с дверью: особенности монтажа )

Собираем основание гипсокартонной фальш-стены

Итак, материалы и инструменты у нас готовы, значит, пора приступать к работе.

Здесь приведена инструкция, описывающая основные шаги процесса возведения короба фальш-стены:

От панелей ПН выбранной ширины с помощью пилы по металлу отрезаем части нужной длины. При этом не забываем о том, что в напольной части каркаса будет разрыв в области дверного проема.

Крепление нижней направляющей

• Уложив панели на пол, с помощью перфоратора проделываем крепежные отверстия с шагом в 40-60 см. В отверстия вставляем гильзы дюбелей, крепим панели к полу, затягивая стопорные винты шуруповертом.
• Ту же операцию проделываем с потолочной частью.
• Стоечные профили, отрезанные в соответствии с высотой помещения, вставляем в направляющие.
• Соединяем стоечные узлы с помощью саморезов (4 самореза на каждое соединение) или скреппрофиля. Подробно процесс соединения показан на видео.
• Формируем из стоечных деталей каркас будущей стены, установив две панели по краям дверного проема.
• В верхней части двери соединяем боковые стойки горизонтальной перемычкой (более короткий отрезок ПС).

Совет! Чтобы дверной проем был более жестким, в вертикальные части каркаса устанавливаем закладные из деревянного бруса.

Используя технологические отверстия, прокладываем провода, оставляя свободными участки кабеля для подключения розеток и выключателей.

На этом все работы с металлическим профилем для фальш-стены закончены. Нам остается обшить возведенный каркас гипроком, зашпатлевать стыки между панелями и места крепления, поле чего приступить к финишной отделке.

Обшивка каркаса

Для обшивки каркаса подойдут листы гипсокартона толщиной не менее 12,5 мм с наличием боковой фаски. Последняя, даёт возможность армировать стыки самоклеящейся серпянкой и заполнять их высокопрочной шпаклёвкой.

По наличию скоса, как по маркеру, определяют лицевую сторону листа. Каждый из них прикручивается к трём опорным стойкам: к двум — по краям и к одной — по центру. При этом стыки листов проходят посередине профиля. Во влажных помещениях вместо обычных панелей используется влагостойкий гипсокартон (ГКЛВ).

Более подробно о разновидностях и выборе гипсокартона вы можете узнать из другой статьи.

При отсутствии заводской фаски, например, при использовании обрезков гипсокартона, фаску необхоимо сделать самостоятельно, используя строительный нож и специальную тёрку (рубанок):

При обшивке перегородки двумя слоями гипсокартона листы второго ряда смещают по горизонтали на шаг стоек, а по вертикали не менее, чем на 400 мм, также аналогичное смещение листов делают при монтаже первого ряда гипсокартона, но с обратной стороны конструкции.

Схема расположения листов гипсокартона при двухслойной обшивке перегородки

При устройстве перегородки высотой 3,0 м и менее, как правило, горизонтальные стыки листов отсутствуют.

Для создания зазора у пола листы опирают на временную прокладку толщиной 10 мм и закрепляют с помощью саморезов.

За счёт обрезки верхней кромки получают зазор у потолка (шириной 10 мм). Оба зазора помогают уберечь конструкцию от преждевременного разрушения.

Важно следить за тем, чтобы скошенные края монтируемых листов располагались по центру стоек, более короткие кромки — по оси поперечин, а швы обшивки не сходились на углах дверной коробки. При креплении листов гипсокартона саморезами следует придерживаться следующих правил:

При креплении листов гипсокартона саморезами следует придерживаться следующих правил:

• Расстояние между саморезами не должно превышать 250 мм (но при двухслойной обшивке для первого ряда данное значение допускается увеличивать до 750 мм);
• Саморез должен вкручиваться в профиль под прямым углом;
• Шляпка самореза должна утапливаться в лист ГКЛ на 1 мм и не разрывать картон;
• Тело самореза должно входить в металлоконструкцию не менее, чем на 10 мм;
• Смещение саморезов по вертикали на смежных листах должно быть не менее 10 мм;
• При монтаже саморезов от продольной кромки листа необходимо отступать не менее 15 мм, а от торцевой — 10 мм.

На фото выше показано, что расстояние между саморезами должно быть не более 250 мм, а смещение саморезов на смежных листах не менее 10 мм

Слева — правильное положение самореза в листе гипсокартона, справа — неправильное положение самореза: а) саморез закручен под углом б) саморез посажен слишком глубоко в) саморез посажен недостаточно глубоко

Фаски листов стыкуются по центру стоек, а короткие края панелей — по оси перемычек. Если стыки последних будут совпадать, то продольная линия крестообразного шва станет источником образования трещин. И никакая, даже самая качественная отделка, здесь не поможет. Поэтому их стыкуют с разбежкой (со сдвижкой) швов не менее 40 см.

Чтобы разрезать лист гипсокартона, его необходимо уложить на ровную поверхность и с помощью карандаша сделать разметку. Строительный нож со сменными лезвиями используют для надреза верхнего слоя картона. Затем лист необходимо перевернуть аккуратно надломить по линии реза. Затем прорезается картон со второй стороны листа (фото ниже):

Сразу после обшивки каркаса с одной из сторон можно приступать к сверлению отверстий (Ø35 мм) в стойках профиля. Они пригодятся тем, кто прокладывает внутри стены электрические кабеля. Чтобы острые края прорезей не повредили оплётку, их загибают, а саму проводку прокладывают в гофре.

Также на рынке строительных материалов имеется профиль с готовыми отверстиями для прокладки коммуникаций.

Отверстия под розетки и выключатели прорезают с помощью круглых коронок. Более подробно об этом можно почитать здесь.

Какие материалы нужны для каркаса

Если вы впервые будете возводить каркасную конструкцию для гипсокартонных стен, то вам понадобятся следующие материалы:

• металлические направляющие;
• стойки из металла;
• уплотнительная лента;
• гвозди дюбеля;
• обыкновенные саморезы по металлу;
• самый обыкновенный пузырьковый уровень;
• шуруповерт и отвертка;
• молоток и рулетка;
• канцелярский нож;
• дрель с перфоратором.

Для того, чтобы выполнить какие-либо конструкции из гипсокартона, вам просто необходимо возвести металлический каркас, который резать будет удобнее болгаркой, а не ножницами по металлу, хотя и последние тоже сгодятся.

Профиля как правило изготавливаются из стальной ленты толщиной не менее 1 миллиметра.

Номенклатура профильных систем

Главные элементы обрешетки

Каркас и обрешетка для перегородок с ГКЛ-обшивкой устанавливаются из железных панелей особенной формы. Сырьем для производства этих деталей являются полосы покрытой цинком стали, которым методом прохладной прокатки придается определенная конфигурация. Толщина металла и конфигурация самой каркасной панели находится в зависимости от типа изделия.

Все профили для перегородок из гипсокартона делятся на главные и дополнительные. К главным относятся:

Направляющие (ПН) – инсталлируются на полу и на потолке помещения, в редчайших случаях также устанавливаются на стенки. Основная функция этой детали – обеспечить надежное соединение перегородки с несущими элементами помещения, поэтому третировать выбором высококачественного направляющего профиля не следует. (см. также статью Шумоизоляция гипсокартонных перегородок – легенды и действительность)

К более ходовым размерам ПН относят:

• 50 х 40 мм.
• 65 х 40 мм.
• 75 х 40 мм.
• 100 х 40 мм.

Выпускается в панелях длиной по 3000 мм, в большинстве случаев снабжается особыми крепежными отверстиями через каждые 200 – 4000 мм.

Стоечные (ПС) — инсталлируются в направляющие под углом 90, формируя так именуемый «стоечный узел». Обеспечивают вертикальную твердость перегородки и устойчивость ее к деформациям.

Более ходовые размеры:

• 50 х 50 мм.
• 65 х 50 мм.
• 75 х 50 мм.
• 100 х 50 мм.

И стоечные, и направляющие элементы могут быть сделаны из металла разной толщины (от 0,38 до 0, 45 мм). Чем больше габариты профиля, тем толще металл употребляется, и тем выше механические свойства изделия.

Некие модели из этой линейки выпускаются со особыми технологическими отверстиями, созданными для прокладки коммуникаций снутри перегородки (на фото). Это очень комфортно, так как внедрение таких отверстий понижает риск повреждения изоляционной оболочки кабелей. (см. также статью Установка гипсокартонных перегородок– разработка, перевернувшая наше представление)

Дополнительные элементы обрешетки

Не считая стоечных и направляющих деталей для возведения каркаса под гипсокартонную перегородку не обойтись без разных дополнительных частей.

К ним относятся:

• Потолочные профили (ПП). В большинстве случаев эти детали употребляются для формирования плоскостей навесных потолков, но при постройке межкомнатных гипрочных перегородок ПП применяется для формирования арочных частей дверных просветов, также — для соединения вертикальных стоек.
• Угловые затратные элементы — представляют собой перфорированные уголки из узкого покрытого цинком металла. Употребляются для отделки соединений плит ГКЛ под 90 с целью защиты от повреждений при замазке, отделке и предстоящей эксплуатации. В большинстве случаев используются при обустройстве дверных просветов в перегородках.

Не считая профилей как таких для производства перегородок своими руками могут потребоваться и другие железные элементы. Они могут быть сделаны без помощи других из железных полос либо обрезков каркаса, но идеальнее всего получать эти детали у такого же производителя, что и сами профили. Так мы можем быть убеждены, что их геометрия и механические свойства соответствуют друг дружке.

К таковой дополнительной комплектации относят:

• Подвесы пластинчатые. Используются для закрепления частей каркасов на стенках, также для фиксации их к потолку. Перегородки из профиля для гипсокартона изредка требуют использования подвесов, но все таки в ряде всевозможных случаев эта универсальная деталь может быть полезной.
• Соединители. Употребляются тогда, когда нужно состыковать и накрепко закрепить две панели. Хоть, стоимость таких соединителей невысока, многие мастера предпочитают обходиться без их, стыкуя железные детали впрямую. Но все таки для увеличения прочности каркаса лучше использовать особые комплектующие.

Все эти детали позволяют сделать основание перегородки меж помещениями, при этом сделать его довольно крепким и надежным. Дальше мы поведаем о том, как нужно использовать перегородочный профиль для гипсокартона.

Устройство перегородок из ГКЛ по металлическому каркасу: 11 шагов

Стоит помнить о том, что толщина перегородки зависит от того, какой шириной обладает каркасный профиль, а также от того сколько слоев ГКЛ было использовано при обшивке. Вывод может сделать только один: чем толще конструкция, тем она прочнее и жестче. Прежде чем рассчитывать толщину перегородки, стоит решить то, для чего она требуется. А именно, будет ли это только декор, или потребуется размещение внутри конструкции различного рода коммуникаций вплоть до труб водоснабжения и водоотведения.Если перегородка нужна не только для зонирования пространства, но и для разделения комнаты на две отдельные части, то стоит внутри перегородки проложить специальный звукоизоляционный материал.

Например, минеральная вата или пенопласт. Устройство гипсокартонных перегородок по металлическому каркасу вполне возможно своими руками.Второе безусловное достоинство материала — это легкость и оптимальная, доступная стоимость.

Листы обладают идеально гладкой и ровной поверхностью, а потому не нужно дополнительно тратиться на шпаклевку. Достаточно промазывания швов, чтобы выровнять их с поверхностью полотна. Опытные мастера не рекомендуют устанавливать гипсолитовые перегородки, так как они обладают меньшими эксплуатационными свойствами в отличие от гипсокартонных.

Одно из важных достоинств последнего полотна в том, что оно крайне податливое. Соответственно можно моделировать объекты самых разных форм, создавая невероятные дизайнерские решения. Суммарная ширина гипсокартонных перегородок, как уже было сказано ранее, зависит от профиля и от полотна ГКЛ.

Существуют и более современные варианты использующихся перегородок из гипсокартонных листов и металлического каркаса, но у каждой конструкции есть свои особенности.

Номенклатура профильных систем

Основные элементы обрешетки

Каркас и обрешетка для перегородок с ГКЛ-обшивкой монтируются из металлических панелей особой формы. Сырьем для производства этих деталей являются полосы оцинкованной стали, которым путем холодной прокатки придается определенная конфигурация. Толщина металла и конфигурация самой каркасной панели зависит от типа изделия.

Все профили для перегородок из гипсокартона делятся на основные и дополнительные. К основным относятся:

Направляющие (ПН) – устанавливаются на полу и на потолке помещения, в редких случаях также монтируются на стены. Главная функция – обеспечить надежное соединение перегородки с несущими элементами помещения, потому пренебрегать выбором качественного направляющего профиля не следует. (см. также статью Звукоизоляция гипсокартонных перегородок – мифы и реальность )

ПН разных размеров

К наиболее ходовым размерам ПН относят:

Выпускается в панелях длиной по 3 м, чаще всего снабжается специальными крепежными отверстиями через каждые 200–4000 мм.

Стоечные (ПС) — устанавливаются в направляющие под углом 90 0. формируя стоечный узел. Обеспечивают вертикальную жесткость перегородки и устойчивость ее к деформациям.

Наиболее ходовые размеры:

И стоечные, и направляющие элементы могут быть изготовлены из металла разной толщины (от 0,38 до 0,45 мм). Чем больше габариты профиля, тем толще металл используется и тем выше механические характеристики изделия.

Конфигурация ПС 50х50

Обратите внимание! Как правило, в линейках металлоконструкций от одного производителя стоечные профили выпускаются на 0,5-1 мм уже, чем соответствующие им направляющие. Это позволяет формировать стоечный узел без деформации направляющих

Некоторые модели из этой линейки выпускаются со специальными технологическими отверстиями, предназначенными для прокладки коммуникаций внутри перегородки (на фото). Это очень удобно, поскольку использование таких отверстий снижает риск повреждения изоляционной оболочки кабеля. (см. также статью Монтаж гипсокартонных перегородок – технология, перевернувшая наше представление )

Провод в технологическом отверстии

Дополнительные элементы обрешетки

Кроме стоечных и направляющих деталей, для возведения каркаса не обойтись без различных дополнительных элементов.

К ним относятся:

• Потолочные профили (ПП). Чаще всего эти детали используются для формирования плоскостей подвесных потолков, однако при постройке межкомнатных гипрочных перегородок ПП применяется для формирования арочных частей дверных проемов, а также для соединения вертикальных стоек.
• Угловые накладные элементы — представляют собой перфорированные уголки из тонкого оцинкованного металла. Используются для отделки стыков плит ГКЛ под 90 0 с целью защиты от повреждений при шпатлевке, отделке и дальнейшей эксплуатации. Чаще всего применяются при обустройстве дверных проемов в перегородках.

Перфорированная угловая накладка

Кроме профилей, для изготовления перегородок своими руками могут потребоваться и другие металлические элементы. Они могут быть изготовлены самостоятельно из металлических полос или обрезков каркаса, но лучше всего приобретать эти детали у того же производителя, что и сами профили. Так мы можем быть уверены, что их геометрия и механические характеристики соответствуют друг другу.

К такой дополнительной комплектации относят:

• Подвесы пластинчатые. Применяются для закрепления элементов каркасов на стенах, а также для фиксации их к потолку. Перегородки из профиля для гипсокартона редко требуют использования подвесов, но все же в ряде случаев эта универсальная деталь может быть полезной.
• Соединители. Используются тогда, когда необходимо состыковать и надежно закрепить две панели. Хоть, цена таких соединителей невысока, многие мастера предпочитают обходиться без них, стыкуя металлические детали напрямую. Но все же для повышения прочности каркаса лучше использовать специальные комплектующие.

Все эти детали позволяют изготовить основание перегородки между помещениями, сделать его достаточно прочным и надежным. Далее мы расскажем о том, как необходимо использовать перегородочный профиль для гипсокартона.

Выравнивание потолка

Устройство потолочного каркаса аналогично стеновому и происходит по тем же принципам. Отличительные моменты:

• Кроме прямых, могут применяться и удлиненные подвесы, особенно для многоуровневых конструкций.
• Используются потолочные профили. Чаще всего из них формируют своеобразную сетку, позволяющую крепить гипсокартон в шахматном порядке.

• Шаг между подвесами – 40–60 см. Его уменьшение позволяет предотвратить провисание конструкции.
• Положение несущих профилей удобно контролировать при помощи натянутых между стенами шнуров.
• В местах пересечения элементов каркаса обязательно используются соединители типа «краб».

Подробнее процесс сборки полочного каркаса под гипсокартон описан в этой статье.

Желаете купить алюминиевый профиль для межкомнатных перегородок?

Сами перегородки могут быть выполнены в стационарном или мобильном формате. Стационарные конструкции отличаются повышенной устойчивостью, а для их крепления используются стены, потолки и напольные перекрытия. Такие перегородки играют роль полноценной стены, а их перемещение не представляется возможным. Конструкция может дополняться дверным проемом для получения полноценной и изолированной от окружающего пространства комнаты. Мобильные перегородки характеризуются более компактными габаритами. Соответственно и алюминиевый профиль для межкомнатных перегородок такого типа можно выбирать соответствующий. Их установка занимает минимум времени, а при потребности передвинуть такую конструкцию можно без наименьших усилий.

Есть свободное пространство, но отсутствует четкая планировка помещения? Хотите изменить ее по своему желанию и в соответствии с имеющимися потребностями? Нет ничего проще. В этом Вам поможет наш алюминиевый профиль для межкомнатных перегородок, который мы предлагаем на необычайно выгодных для Вас условиях. В нашем каталоге собраны лучшие предложения, а оформить свой заказ Вы можете в удобное для себя время. Причем без каких-либо при этом ограничений. Наши консультанты проследят за правильностью формирования заявки и оперативностью ее реализации. Доставка будет проведена в максимально короткие сроки. Доверьтесь нам и нашей продукции. И Вы не пожалеете о своем решении.

Основные виды профилей

Изделия классифицируются на следующие типы:

• Направляющие или стартовые;
• Потолочные стоечные;
• Стоечные настенные/перегородочные;
• Усиленные;
• Арочные;
• Маячковые;
• Угловые — защитные и штукатурные;
• Направляющие.

Направляющие

Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.

Основные параметры юд-профиля:

• Длина — 3 м
• Ширина полки — 27 мм
• Длина каждой спинки — 28 мм
• Толщина — 0,4-0,55 мм

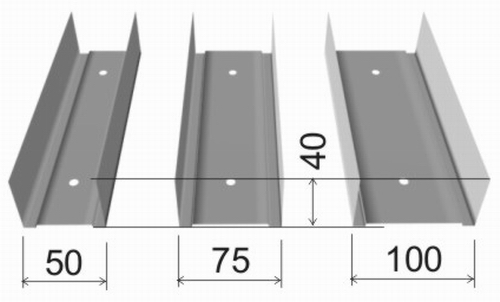

UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.

• 50×40 мм
• 75×40 мм — применяется как перемычный в каркасах
• 100×40 мм

В спинках часто имеются отверстия под 8 мм дюбели.

Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м

ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.

Потолочные стоечные

Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.

Маркируются как CD.

Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

Стоечные настенные/перегородочные

Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.

ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.

Стандартные размеры стоечного профиля под гипсокартон:

• Длина полки — 5 см
• Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
• Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Но при этом, реальные размеры спинки, могут отличаться от указанных, на 1,5-2 мм.

Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.

Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.

Основные размеры усиленного профиля для гипсокартона:

• Длина — 3 метра, 4 метра, 6 метров
• Высота полок — 4 см
• Ширина спинок — 5 см, 7,5 см, 10 см

Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:

• защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
• штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35

Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.

Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.

Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.

Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).

Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.

4 Как делать каркас из профиля – пошаговая инструкция

Прежде чем начинать сборку обрешетки, нужно предусмотреть некоторые моменты. Во-первых, сначала прокладываются все запланированные здесь коммуникации

Особое внимание уделяется электропроводке и планировке расположения выключателей и розеток. Необходимо развести кабели так (не забыв «упрятать» их в кабель-каналы), чтобы затем не заниматься поиском нужных проводов, когда каркас будет обшит ГКЛ

Во-вторых, необходимо предусмотреть монтаж после окончания отделочных работ навесных предметов, особенно громоздких и тяжелых («верхушка» кухонного гарнитура, бойлер, настенный котел отопления, телевизор и т.п.). Чтобы не возникло проблем с надежным монтажом таких предметов, целесообразно в предполагаемом для установки участке стены прикрепить к базовой поверхности толстые деревянные бруски и отметить на эскизе их координаты (после окончания отделки можно не вспомнить точное месторасположение крепежных подушек). Это удобнее сделать после монтажа стоек, перед их обшивкой. Главное – не забыть.

Собрать каркас из профиля для гипсокартона нужно так, чтобы все углы в помещении в итоге оказались прямыми. Для этого изначально на поверхности пола делается разметка периметра с учетом прямоугольности углов (применяется малярная нить) и расстояния от монтажной стены. Сделав такую разметку и убедившись, что углы прямые (применяем школьные знания – теорема Пифагора), приступаем к монтажу напольного направляющего профиля – кладем его на пол, чтобы наружная полка совпала с отчерченной линией и притягиваем к поверхности.

Дальше рассматриваем, как сделать каркас для гипсокартона на примере одной стены. Отрезаем фрагмент ПН-профиля на сантиметр меньше высоты потолка и вставляем его в закрепленный на полу направляющий элемент у одной из стен. Выставляем его вертикально и фиксируем к поверхности. Также делаем с другой стороны. С помощью малярной нити отбиваем прямую линию на потолке, соответствующую наружным полкам вертикально установленных профилей. Аналогично напольному, фиксируем потолочный участок ПН-профиля. В итоге получается направляющий периметр, установленный в вертикальной плоскости. Дальнейший процесс выглядит так.

1. 1. Устанавливаем несущие стойки. Отрезаем по высоте ПП-профиль и заводим в нижние и верхние направляющие элементы обрешетки. Выставляем их через равные расстояния, взяв за точку отсчета одну из стен. Если нужен усиленный каркас, выбираем шаг стоек 40 см, стандартная конструкция предполагает расстояние между несущими профилями 60 см. Другой шаг невозможен, так как он должен быть кратным ширине ГКЛ. Через 30 см монтировать стойки смысла нет – во-первых, это избыточно, во-вторых – возникнут сложности с прикручиванием профилей к подвесам.
2. 2. Фиксируем «пэшки» к стене напротив каждой стойки. При высоте потолка около 2,5 м, подвесы по высоте должны располагаться так: первый – 55-60 см от пола, второй – 110-120 см, третий – на половине расстояния от второй «пэшки» до потолка. Подвесы фиксируются прямыми, а сгибаются перед соединением их со стойками.
3. 3. Закрепив к стене повесы, натягиваем ориентировочную нить между наружными полками вертикальных направляющих профилей, прежде немного вогнув стойки к базовой стене. Ориентируясь по нити, ПП-профили поочередно выставляются по нити и фиксируются «блошками» к согнутым подвесам. Выступающие концы монтажных пластин отгибаются к стене (отрезать их не нужно).
4. 4. Последним шагом будет монтаж поперечных планок. По технологии они устанавливаются примерно на уровне метра от пола, хотя ничего не мешает установить дополнительные ребра жесткости. Чтобы еще больше увеличить прочность конструкции, можно каждую поперечину усилить установкой прямого подвеса.

Монтаж каркаса — основная часть работы при отделке гипсокартоном

Обрешетка на смежной стене делается также, с той разницей, что одна из вертикальных направляющих будет крепиться не к базовой стеновой поверхности, а к элементам собранного перед этим каркаса. Можно поступать так: сначала обшить готовый участок обрешетки гипсокартоном, а затем приступать к сборке конструкции на смежной стене. В этом не будет ошибки и на прочность смонтированной металлоконструкции такой ход никак не повлияет.

Сделать каркас под гипсокартон – большая часть работы в технологии создания черновой отделки из ГКЛ. Обшить готовую конструкцию легче и быстрее, чем смонтировать ее. Но в установке гипсокартонных листов также есть нюансы, о которых узнаете в следующем разделе.

Обзор видов

Перегородки, построенные с применением листов гипсокартона, бывают разными. Каждый из видов имеет свои отличительные черты и особенности проведения монтажных работ. Ознакомимся с ними.

Глухие перегородки. Эти конструкции считаются самыми простыми и быстрыми в возведении. В них каркасное основание полностью перекрывается листовым материалом.

Также гипсокартонные перегородки различаются по типу каркаса. Каркасное основание может быть:

• одинарное;
• двойное (эти конструкции рассчитаны на усиление в виде тепло- и звукоизоляции);
• двойное разнесенное (это такой вариант, при котором между двумя частями каркасной конструкции еще оставляют свободное пространство для размещения там коммуникаций).

Рассматриваемые сооружения подразделяются и по наполнению. В большинстве случаев в подобных перегородках присутствуют теплоизоляционные и звукоизолирующие материалы. Чаще всего это панели и плиты из стекловаты, минерального волокна, пенополистирола. Однако когда выстраиваются исключительно декоративные конструкции совсем незначительной толщины, то применение такого наполнения оказывается ненужным. Рассматриваемые подвиды перегородок делятся и по количеству использованных листов. На жилых площадях в большинстве ситуаций выстраивают такие конструкции, которые имеют однослойную или двойную обшивку гипсокартонными плитами.

Последовательность работ поэтапно шаг за шагом

Перед тем как создать обрешетку для гипсокартонной поверхности необходимо подготовить черновое основание.

Для этого нужно:

1. Снять старое покрытие – плитка, обои. Просмотреть стены на наличие трещин, цвили. Если есть трещины, дыры – их очищают, грунтуют, армируют и штукатурят. Всю цвиль надо убрать, стены высушить, обработать антисептическим материалом (грунтовка с антисептиком, известь).
2. Всю черновую поверхность покрывают грунтовкой.
3. Ведут замеры и расчет необходимого материала.
4. После приобретенного материала в обязательном порядке надо составить схему электропроводки.
5. На стене сделать разметку.

Для выполнения разметки понадобятся инструменты:

• карандаш или маркер;
• линейка, метр, уголок;
• отвесы, уровень, лазерная установка.

Отвесы нужны для проведения горизонтальных линий на полу и потолке. Они должны быть в зеркальном отражении. Лазерный уровень покажет точки, по которым выстраивается чертеж на стене для направляющих профилей.

Прямые подвесы крепят к бетонному, кирпичному основанию анкерами. Так они будут долго служить и не деформироваться при утяжелении стены.

После этого необходимо рассчитать расстояние между стоечными профилями. В основном берут расстояние 40, 60 см. Это зависит от того, будет ли утяжелена гипсокартонная стена предметами – полки, телевизор.

На стене по линии для ПС через каждых 30 см делают отметку для подвесов.

Как сделать обрешетку

Для создания прочного каркаса необходимо работу выполнять поэтапно:

1. Фиксация направляющего профиля (UW). Для этого используют анкер-клины или же дюбель-гвозди. На профиль с тыльной стороны клеят демпферную ленту. Она гасит вибрации и способствует лучшей звукоизоляции. Крепление делают четко по разметке. Первый крепеж фиксируют в 5-10 см от края профиля. Каждый последующий через 30 см.
2. Направляющие профили фиксируют по всему периметру: стены-пол-потолок.
3. После этого на стене по разметке анкерами или дюбель-гвоздями фиксируют прямые подвесы для стоечного профиля. Шаг крепления 30 см.
4. Стоечный профиль ПС (CW) вставляют в ПН закрепляют саморезами или просекателем и крепят к подвесам. Здесь необходима точность, ровность, применение уровня.

Если на стену не будут навешены полки, телевизор или тяжелые картины, тогда каркасная основа готова. Но, если планируется навешивание даже декоративных элементов или фото, каркас следует усилить, сделать жестким и прочным. Для этого из ПС вырезают горизонтальные перемычки.

Расстояние между квадратами на обрешетке

Горизонтальные элементы ставят между вертикальным ПС и фиксируют его к профилям при помощи крабов. Расстояние между перемычками также составляет 40, 60 см. Получаются ячейки (название каркаса – ячеистый).

Если планируется навешивание предмета, который имеет массу около 50 кг. Тогда в этом месте перемычки делают двойным, тем самым каркасная основа выходит жесткой, способной выдержать вес предмета.

Гипсокартон не деформируется, если основа будет жесткой, прочной, ровной.

Каждый прикрепленный элемент надо проверять уровнем на ровность. Это является важным элементом.
