Печь буржуйка из бочки своими руками

Основные этапы изготовления буржуйки

Своими руками сделать буржуйку достаточно просто, важно учитывать несколько основных моментов и нюансов:

• Перед началом подготавливается лист металла, который размечается при соответствии с чертежами.
• Ключевым моментом является наличие гильотины, если таковой инструмент имеется, своими руками раскроить металл будет значительно проще, возможно избежать последующей обработки после резки.
• Корпус сваривается под углом 90 градусов, на первом этапе возможно просто приварить стенки для избегания полной переделки при наличии ошибок.
• После сварочные швы зачищаются, изготовление буржуйки продолжается своими руками во внутренней части, где отделяется зольник от топки путем установки уголков.
• Решетка сваривается прутком, подобранным своими руками, шириной минимум 3 см. За основу по бокам устанавливаются прутья с минимальным диаметром 2 см.
• Буржуйка своими руками требует наличия отражателя. Конструкцию желательно делать съемной, так как металл может быстро прийти в негодность из-за повышенных температур.
• Верхняя часть короба закрывается крышкой с заранее подготовленным отверстием для трубы дымоотвода. Привариваются петли, дверцы топника и поддувала.
• Для приготовления еды прорезается отверстие на верхней части. Конфорка может быть изготовлена своими руками или приобретена в строй магазине.

Устройство дымохода

Для равномерного, максимально эффективного теплообмена, конструкция, изготовленная своими руками, требует правильного дымохода. Особая конструкция подразделяется на несколько частей, основная из которых боров. Устройство буржуйки с таким типом дымохода производит до четверти объёма тепла. Устанавливается в вертикальном положении на высоте 1,5 метра. Длина борова составляет не менее трех метров, за это расстояние дым догорает и передаёт все тепло на металл, который нагревает помещение.

Устройство дымохода буржуйки

Правила безопасной установки металлической печи

Температурные показатели при работе буржуйки, изготовленной своими руками держатся на высоком уровне. Печь должна быть расположена вдали от легковоспламеняющихся материалов, ограждена от посторонних и детей. Высота дымоотвода должна быть соответствующей, человек низкого роста имеет риск задеть нагретую сталь, получить серьезные ожоги.

Следует понимать, что во избежание неприятных ситуаций необходимо контролировать процесс работы буржуйки, изготовленной своими руками. При случае, если пол под буржуйкой из дерева, возможна установка только на кирпичи или листовой металл.

Увеличиваем КПД печи

Расход горючих материалов при нагревании буржуйки своими руками достаточно велик. Для экономии следует придерживать основных правил. Дверцы необходимо герметично соединить с корпусом, в противном случае, будет производиться подсос излишнего воздуха. Регулировка освобождения из буржуйки происходит специально заслонкой, изготовленной своими руками. На расстоянии 4-5 см от печи, возможно установить металлический кожух или кирпичи вплотную.

Самодельная буржуйка с высоким КПД может быть изготовлена с дымоходом повышенного количества колен. Для увеличения мощности можно воспользоваться вентилятором, площадь прогрева контролируется металлическим экраном. Для сохранения тепла, изготовленной буржуйки своими руками, конструкция обкладывается кирпичом на один или несколько слоев.

Как сделать мобильный мусоросжигатель?

Данные переносные конструкции имеют довольно простую конструкцию. Их сможет сделать своими руками практически любой дачник. Для перемещения бака в этом случае используется тележка.

Для создания мобильного изделия потребуются следующие приспособления:

• металлическая бочка;
• арматура;
• металлические колеса небольшого размера;
• профильная труба (размеры должны составлять 20х20 миллиметров);
• стальная полоса (с размером 40х40 миллиметров);
• гайки;
• болты;
• уголок из металла (с размером 50х50 миллиметров);
• железная крышка;
• болгарка.

Одновременно с этим сваривают площадку для размещения конструкции. Для этого используются толстая арматура и металлические уголки с размерами немного больше диаметра емкости.

Позже по диаметру внутренней обоймы подшипника маленьких металлических колес подбираются подходящие болты. Из уголка сваривают каркасную часть, к нему далее фиксируется болт под колеса.

Из профильной трубы приваривают детали для установки поддона и передний упор. Для того чтобы бочку было удобнее перемещать, нужно сварить из такой же трубы ручку, ее фиксируют к тележке.

Чтобы емкость смогла максимально устойчиво удерживаться в тележке, нужно сделать надежное крепление из металлической полоски. Из нее же следует вырезать небольшой кусок и соорудить ручку для поддона. Ее можно закрепить при помощи саморезов либо болтов.

Из арматуры посередине решетки нужно сварить небольшую конструкцию в виде пирамиды. Это позволит не слеживаться мусору внутри емкости.

В конце можно покрыть готовое сооружение защитными составами, что продлит срок их службы. Также иногда их красят акриловым раствором, чтобы получить более аккуратный внешний вид изделия.

В настоящее время в магазинах можно встретить готовые сооружения для сжигания мусора. Они являются гораздо более безопасными и надежными по сравнению с самодельными разновидностями. При этом обладают и более аккуратным внешним видом, но и стоимость на такие изделия будет не маленькой.

Конструкция данных готовых печей во многом схожа с мусоросжигателями-бочками. У многих из них имеется дымоход, что позволяет значительно ускорять процесс горения отходов.

Что представляет собой печка-буржуйка

Буржуйки известны среди наших соотечественников очень давно. Они получили свою популярность за счет предельной простоты. Простой металлический ящик с дверкой и поддувалом – и самый простой вариант печки уже готов. Учитывая смекалку нашего народа, этот свет повидал немало самых разнообразных буржуек, радующих своих владельцев вожделенным теплом. Давайте посмотрим, из чего можно собрать такую печь:

Сделать печку-буржуйку можно не только из отслужившего сейфа или видавшего виды газового баллона, но и просто сварив несколько листов прочного металла между собой.

• Из старого газового баллона – отличный вариант, осталось только найти сам баллон (получится горизонтальная или вертикальная печь). Здесь подойдут толстенькие модификации, так как тонкие и высокие кислородные баллоны слишком узкие;
• Из старой фляги – наверняка у кого-то завалялась такая штука в гараже или в сарае. Тут уже и дверца есть, остается лишь приделать дымоход;
• Из старой бочки – из них часто делают самодельные буржуйки длительного горения, так как вместительность бочек позволяет организовать большую камеру сгорания;
• Из старого сейфа – ни к чему выбрасывать старичка, он еще послужит.

Самодельные печки буржуйки могут быть изготовлены и из листового металла – для этого нужно вооружиться подходящими инструментами.

Устройство буржуйки чрезвычайно простое. Ее основу составляет некая вместительная емкость, которая играет роль камеры сгорания. Из ее верхней или задней части выводится труба, к которой приделывается дымоход. В передней части организуются две дверцы (реже одна) – через большую загружается топливо, а через маленькую удаляется зола. Внутреннее пространство разделяется металлическим колосником, через который осуществляется подача воздуха – через негоже удаляется зола, образующаяся в процессе горения дров.

Нижняя дверца одновременно выполняет роль поддувала – регулируя степень ее открытия, вы регулируете интенсивность горения пламени и температуру в помещении.

Размеры буржуйки могут быть самыми разными, например, 250х450х450 мм (ШхГхВ). Из газового баллона получится печка побольше и поэффективнее. Самый большой размер будет у печи из бочки – как-никак, внутренний объем на 150-200 литров вмещает в себя огромное количество дров. Вы можете изготовить агрегат практически любых размеров – можно даже не особо заморачиваться над точным соблюдением габаритов, указанных в чертежах.

2 Собираем буржуйку своими руками

Выше мы уже выделили основные способы и материалы, предназначающиеся для сборки буржуек с камерами длительного горения, хорошим КПД и всеми удобствами.

Сейчас же разберемся с тем, как сделать буржуйку, что для этого нужно, и в каком направлении стоит двигаться новичкам.

Самодельная буржуйка из баллона

Прежде всего следует понимать, что если к сборке предполагается буржуйка из газового баллона или бочки, то ее нужно будет сварить из металлических составляющих.

Следовательно, необходимо либо иметь соответствующие навыки плюс аппаратуру, либо найти человека, который сможет прочно и качественно сварить металл. Также нужно предварительно подготовить мини-чертёж печи, с учетом ее конструкции, вида используемого топлива и т.д.

В чертежах следует заранее отметить, что мы хотим от буржуйки получить. Если, к примеру, мы желаем оборудовать ее теплообменником дабы обеспечить процесс длительного горения и остывания, то нужно дополнительно продумать схему, по которой теплообменник будет крепиться к каркасу буржуйки, как он будет функционировать и т.д.

Простейший теплообменник называют трубным. Он идеально подходит для буржуек из бочки или кирпича, так как теплообменников такой конструкции называют дополнительную трубу, идущую вокруг дымохода и снимающую с него остаток тепла.

В процессе горения трубы с водой нагреваются, и носитель, за счет принудительной циркуляции, транспортируется отдавая в тепло в помещение. Это обеспечивает процесс длительного остывания, что нехарактерно для стандартных буржуек из бочки, но и серьезно усложняет конструкцию печки.

2.1 Печь из бочки

Буржуйку из бочки сваривать проще всего. Это небольшая компактная конструкция занимающая минимум места, но при этом довольно эффективная.

Для начала необходимо правильно выбрать саму бочку. Желательно брать бочку в высоким уровнем дна. Идеально подойдет агрегат под 200 литров. Однако если надо обогреть небольшую комнатку, то 200 литров – даже многовато.

Навариваем решетку в бочку

Процесс сборки прост и тривиален. В одной из сторон по центру бочки вырезаем отверстие под заслонку, и еще одно почти над дном, для удобного отвода золы. На уровне 20-30 см от дна навариваем внутри сетку. Это так называемая кольчатая решетка, предназначенная для самостоятельного удаления из камеры длительного горения пепла и остатков.

Для полного завершения проекта достаточно закрыть камеру длительного горения заслонкой, приварить к верхней части бочки гильзу дымохода и установить буржуйку на ножки.

Работать такое устройство может на твердом топливе, преимущественно на опилках, пеллетах или дровах.

2.2 Печь из баллона

Буржуйка из баллона собирается по схожей схеме. Отличия здесь, впрочем, тоже имеются.

Так, если баллон короткий, то его есть смысла ставить горизонтально. В таком случае в дне прорезают отверстие, а зольник делают отдельно. Он будет находиться в нижней части каркаса, приваренной к ножкам.

Вертикально перевернутый баллон можно преобразовать в печь с возможность нагрева еды. Для этого достаточно оборудовать на верхней его части вогнутую или плоскую пластину.

Возведение буржуйки из кирпича

Буржуйки из баллонов считаются самыми компактными, простыми в сборке и удобными, однако их КПД оставляет желать лучшего.

2.3 Кирпичная буржуйка

Печь из кирпича, в отличие от металлических аналогов, имеет один большой плюс – она медленно остывает. Кирпич дольше нагревается, но и гораздо дольше отдает тепло.

Есть два варианта постройки буржуйки из кирпича. Первый – возвести ее из кирпича самостоятельно. В таком случае тело печки строится по стандартной процедуре.

Второй, обмуровать кирпичом готовую металлическую буржуйку. Удобнее всего обмуровывать прямоугольные буржуйки, впрочем, придумать можно все что угодно.

2.5 Буржуйка на отработке

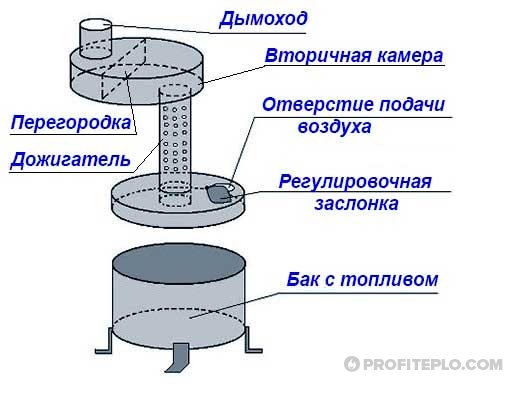

Буржуйка на отработанном масле несколько отличается от стандартной из бочки или баллона. Что очевидно, ведь она работает на жидком топливе. Следовательно, у нее другая конструкция.

Отличия касаются приемника топлива, зольника и теплообменника. Приемник топлива в такой печи являет собой низкий и широкий цилиндр, диаметром от 30 см.

В него заливают масло и поджигают через теплообменник. Теплообменник приваривается непосредственно к нижнему цилиндру, и являет собой металлическую трубу с отверстиями, диаметром от 10 см и длиной от 50 см.

В верхней части находится еще один похожий цилиндр, а также гильза для подключения трубы.

Портал об отоплении » Котлы

Простая прямоугольная буржуйка

Простая прямоугольная печь буржуйка своими руками чертеж, которой мы предоставили, изготовляется немного сложней, чем печь из баллона. Для этого варианта, как и для изготовления печи для бани, используется листовой материал. За основу нужно взять металл толщиной три миллиметра. Толщины металла достаточно будет на использование агрегата в течение пяти лет.

Эффективно обогревает такая самодельная модель помещение до двадцати квадратов, высота потолков которого три метра. Отметим, что мы будем изготовлять модель, которая не оснащена зольником. В нашем случае печь будет иметь заслонку дроссель.

Как делается эта печка буржуйка своими руками для дачного домика:

1. Составляем чертеж агрегата. Указываем в чертеже размеры необходимые вам размеры высоты и ширины печи. На чертеже изображаем расположение на дверце дросселя.
2. Составив схему, приступаем к разметке материала. По указанным размерам в чертеже отмеряем части корпуса. В одной из сторон нужно разметить отверстие под дверь, а в двери изобразить окружность.
3. Проведя такие манипуляции, вооружаемся болгаркой и распиливаем металл, на части. С помощью магнитного угольника выставляем две части материала, и прихватываем несколькими каплями. Проверим ровности диагонали и вертикали. Если все части установлены, как это и необходимо, провариваем стык, сплошным швом.
4. Таким образом, свариваем форму печи. Швы желательно делать с наружной стороны корпуса. Вырезаем боковые стенки по размерам получившейся конструкции.
5. Одну часть привариваем. В другой части вырезаем часть под дверцу, размер дверцы можно выбрать любой. На вырезанном кусочке довариваем боковые бортики. На корпусе привариваем полосы по периметру.
6. Фиксируем получившуюся заготовку на петлях. Находим кусок трубы прямоугольного сечения, можно использовать и круглую. Прикладываем отрезок к двери, обводим его маркером. Вырезаем кусочек с дверцы.
7. Привариваем отрезок трубы. В нём просверливаем два отверстия. Подбираем под отверстия кругляк подходящего диаметра, разрезаем его на две части. Просовываем дин кругляк, с одной стороны, привариваем его к нашей вырезанной пластинке с задней стороны. Одеваем снаружи пружину, и фиксируем гайкой или шайбой. Аналогично поступаем с другой стороной, но, когда тут пружина будет зафиксирована, нужно приварить рычажок. Им будем регулировать подачу воздуха в топку.
8. Теперь, на корпусе фиксируем крючок. На дверцы делаем задвижку. Далее, к нижней части буржуйки привариваем ножки. Они делаются из уголков нужной вам высоты. К верхней части прикладываем отрезок трубы дымохода, обводим его по контуру. Вырезаем кусок металла, прикладываем трубу и обвариваем её по кругу. Если трубу необходимо загнуть под определенным углом, и вам необходим трубогиб, то читайте нашу статью о том, как его сделать.

Все прямоугольная буржуйка готова. Поддувала у нас нет, так как зола постепенно будет накапливаться в топке и этим самым не даст быстро прогореть днищу.

Преимущества и недостатки самодельной печки из бочки

В настоящее время существует множество вариантов самостоятельного изготовления печки для хозяйственных нужд. Для сборки буржуйки используют старые газовые баллоны, а также листовое железо. В первом случае довольно трудно раздобыть нужную емкость. Что же касается листового железа, то оно стоит недешево. Однако существует более доступный исходный материал, из которого проще всего выполнить отопительный агрегат, – металлическая бочка на 200 литров.

Использование металлической бочки для конструирования отопительного прибора имеет массу преимуществ.

Почему рекомендуется использовать именно такой объем? Объясняется это довольно просто. При сборке печи-буржуйки своими руками необходимо позаботиться о том, чтобы она вмещала в себя большое количество топлива. Это позволит максимально увеличить временной промежуток между загрузками новых партий дров. Кроме этого, габариты такой емкости позволяют без труда выделить место под зольник.

Чаще всего эти самодельные конструкции применяются для обогрева подвальных помещений, гаражей, а также мастерских, в которых не предусмотрено автономное отопление.

На заметку! Перед использованием бочки необходимо осмотреть ее на предмет ржавчины. Категорически нельзя использовать резервуары, на поверхности которых прослеживаются следы коррозии. Эти уязвимые места под воздействием высоких температур попросту прогорят, что может стать причиной аварийной ситуации.

Для того чтобы дать ответ на вопрос о том, как сделать буржуйку, необходимо внимательно изучить инструкцию. Использование металлической бочки для конструирования отопительного прибора имеет и другие преимущества. Например, естественные габариты резервуара не препятствуют свободному горению огня. А также такая печка не требует подбора специального топлива.

Самодельные конструкции применяются для обогрева подвальных помещений, гаражей, в которых не предусмотрено автономное отопление.

Как и для любого другого устройства, для самодельной буржуйки характерны и некоторые недостатки. Во время работы корпус емкости разогревается до очень высокой температуры, так как металлический лист имеет небольшую толщину. Таким образом, во время работы такой буржуйки категорически запрещается прикасаться к ней. Выполнить печку из бочки 200 литров своими руками можно довольно быстро (всего за несколько часов).

Такие печки имеют низкий КПД, что объясняется особенностями их конструкции. Во время работы часть тепловой энергии просто улетучивается в дымоход. Специалисты не рекомендуют использовать в качестве топлива для таких бочек каменный уголь. Все дело в его высокой температуре горения, которую могут не выдержать тонкие стенки.

Устройство и принцип работы буржуйки длительного горения

Описанные выше способы увеличения времени непрерывной работы печи успешно реализованы в конструкции буржуйки, которую мы предлагаем к изготовлению. Агрегат состоит всего из нескольких частей и отличается необыкновенной простотой, что, впрочем, не мешает ему успешно конкурировать с более сложными отопительными приборами.

Дрова закладываются в корпус, который чаще всего выполняется в виде цилиндра. Сверху топливо прижимается воздухораспределительным устройством в виде полого стержня с поршнем (тяжёлым металлическим диском, по центру которого проделано отверстие для подачи воздуха). К нижней части стального блина приварены опорные лопатки (лопасти), ширина которых определяет высоту зазора между топливом и поршнем. Другими словами, от размера лопастей зависит объём камеры сгорания. К обратной стороне диска приварена труба, по которой в печь поступает воздух. Для регулирования его количества канал полностью или частично можно перекрыть при помощи сдвижной заслонки.

Устройство и принцип действия буржуйки длительного горения

В верхнюю часть корпуса буржуйки врезан патрубок для подсоединения дымохода. Чтобы обеспечить нормальную тягу высота трубы должна быть не менее 4 м. Сверху агрегат закрывается крышкой, которая имеет отверстие для воздухораспределительного устройства.

Первичный воздух подаётся непосредственно под поршень, который делит рабочее пространство на две камеры. Точное дозирование кислорода даёт возможность уменьшить интенсивность пламени, способствуя переходу в режим газогенерации. При этом тепловая энергия выделяется не только горящим топливом, но и пиролизными газами, которые активно дожигаются под крышкой. Вторичный кислород для их окисления подаётся через специальное окно в верхней части печи, а в самом простом случае — сквозь щель между трубой подачи воздуха и верхней крышкой. После прогорания верхнего слоя дров металлический диск под собственным весом опускается, обеспечивая доступ кислорода к новому топливному горизонту.

Продукты сгорания выводятся из печи по дымоходу, врезанному в верхнюю часть корпуса. Для того чтобы ещё больше повысить теплоотдачу, дымовую трубу присоединяют к отопительному прибору посредством небольшого горизонтального перехода, который играет роль воздушного теплообменника.

Последовательность сборки

Печка из бочки проста в сборке и требует не менее сложного инструмента. Нам понадобятся:

• углошлифовальная машина (болгарка);
• сварочный аппарат;
• ножовка по металлу для работы с мелкими частями (так удобнее);
• шлифовальная машина.

Также потребуются вспомогательные материалы:

• отрезки листового металла – для обваривания дверок;
• петли для дверок;
• металл для дымохода;
• металл для ножек;
• кирпич и цемент для организации основания под печку;
• арматура для создания колосниковой решётки.

Приготовьте отрезные круги для болгарки и электроды для сварочного аппарата (если используется электросварка).

Сделать буржуйку из бочки – не самая сложная задача, главное точно следовать нашим указаниям и соблюдать технику безопасности.

Первоначальная подготовка бочки

Сделать печку из бочки своими руками проще простого. Первый шаг – подготовка нашего «исходника». Бочку объёмом 200 литров необходимо очистить от краски (если она была покрашена). Тем, кто пренебрежёт данным шагом, предстоит вдыхать ароматы от обгорающей краски. Наша задача – сделать бочку блестящей, а заодно избавиться от ржавых пятен. Для шлифовки металла воспользуйтесь шлифмашиной.

На следующем шаге вооружитесь болгаркой и аккуратно выпилите в бочке два прямоугольных окошка. Работайте инструментом аккуратно, так как выпиленные прямоугольники пригодятся нам в качестве дверок. Края обрабатываем всё той же болгаркой или напильником, чтобы они были не такие острые. Дверка под топку должна быть больше дверки под зольник. Кроме того, дверка зольника будет служить поддувалом.

Собираем колосниковую решётку

Для изготовления колосниковой решётки используйте арматуру. Диаметр стандартной бочки на 200 литров составляет 571,5 мм. Поэтому решётка должна быть меньше по диаметру, чтобы пройти через внутренний объём. На уровне между дверкой топки и дверкой зольника делаем произвольные выступы – на них будет опираться сама колосниковая решётка. Например, вы можете сделать их из листового железа и приварить к внутренним стенкам.

Буржуйка из бочки будет генерировать довольно много золы, спадающей в зольник. Поэтому тот должен быть большим – рекомендованная высота составляет 100-130 мм. Не делайте дверку слишком узкой, иначе с удобством очистки возникнут проблемы.

Подготавливаем дверцы

Дверки нашей печки будут явно меньше загрузочного и зольного окошек. Поэтому их необходимо обварить по периметру отрезками листового железа шириной около 20 мм. Также выпиливаем из листового железа ручки, приклёпываем или прикручиваем их к дверкам. На следующем этапе аккуратно привариваем петли, после чего привариваем дверцы к самой печке – теперь наша бочка на 200 литров почти готова отслужить вторую жизнь.

Делаем основание

Для нашей бочки на 200 литров желательно сделать ножки. Приспособьте для этого куски толстой арматуры или сделайте их из металлических уголков толщиной 2-3 мм. Оптимальное расстояние от дна бочки до основания – 100 мм.

Намереваясь сделать буржуйку из бочки, подумайте над местом её установки. Вам потребуется надёжное негорючее основание. Лучше всего изготовить его из кирпича или залить бетонную стяжку. Пространство перед печкой выполняется из негорючего материала – например, из постеленного здесь листового железа. Если пол в обогреваемом помещении бетонный, просто постелите на него лист железа и установите на него бочку.

Подготавливаем дымоход

Конструкция печки из бочки на 200 литров подразумевает обязательное наличие дымохода. Было бы неплохо, если бы он был съёмным – для этого подойдёт система «труба в трубе». То есть, привариваем к печке трубу меньшего диаметра высотой 100-150 мм, а уже на неё надеваем основную дымоходную трубу большего диаметра. Также вы можете использовать готовые заводские разборные дымоходы. Суть в том, чтобы печку можно было быстро почистить, сняв её с основания – объём 200 литров вовсе не означает, что она никогда не засорится гарью и копотью.

Окончательная сборка печи

Берём нашу бочку на 200 литров с приваренными к ней ножками, устанавливаем на заранее подготовленном основании. Внутрь опускаем колосниковую решётку. На следующем этапе привариваем верхнюю крышку с коротенькой дымоходной трубой. Далее одеваем на неё основной дымоход и отправляемся за дровами.

Выложите на колосниковую решётку немного бумаги и мелкую щепу, разожгите огонь, добейтесь появления устойчивого пламени. Теперь начинайте закладывать основные дрова – лучше всего, если они будут сухими. Влажные поленья горят хуже, да ещё и коптят, забивая дымоход. Закройте дверку топки и отрегулируйте поддувалом интенсивность горения. Не забывайте периодически подкидывать всё новые порции топлива до достижения заданной температуры.
