Как сделать печь-шведку с духовкой и плитой своими руками: пошаговая инструкция

Советы по выбору строительных материалов

Процесс стройки не сложный. Шведская печь – это простая конструкция, которая требует строго соблюдения чертежей и порядовки. Нужно верно замешать раствор и иметь минимальные знания, как это делать.

Необходимые инструменты:

• мастерок;
• резиновая киянка;
• уровень;
• рейка;
• рулетка;
• гидравлика;
• карандаш;
• лопатка;
• ведро.

При изготовлении раствора берут небольшое металлическое ситечко. Оно должно иметь ячейку для просева песка и глины. Обыкновенная глина не подходит, поскольку она не жароустойчивая. Для стройки такого отопительного устройства выбирают исключительно шамотную глину.

Раствор обязан замачиваться в течение нескольких ночей в корыте. Длиться этот процесс пока не пропадут комочки, а на поверхности не появится излишняя вода. После ее сливания оставшаяся смесь должна обладать густой текстурой. Это можно проверить с помощью мастерка. На сухую вертикальную поверхность наносят небольшое количество раствора. Если он не стекает, а застывает, то его можно использовать.

Список материалов, которые понадобятся в стройке:

• кирпич красный полнотелый;
• шамотный кирпич;
• шамотная глина;
• дверь для топочной и зольной камеры;
• решетка колосниковая (в идеале чугунная);
• железные уголки и листы;
• прокладка из асбеста в виде шнура;
• асбестовый лист.

Должны иметь высокое качество, без заводских дефектов. Можно дверцы сварить самостоятельно.

Предварительные действия до сборки печи

Один из главных моментов в подготовке -определение, где будет установлена печь. Ведь она должна равномерно обогревать все помещение. Если устройство сооружают в уже готовом доме, нужно учитывать вывод дымохода

В процессе установления трубы важно не повредить жесткость каркаса

Подготовительные работы лучше всего проводить летом или осенью. Для просушки фундамента понадобится минимум 30 дней. Но мастера рекомендуют выдерживать срок до полугода. Отверстия в перекрытиях делают перед кладкой. Кровлю собирают в последнюю очередь.

Определение места, где будет расположена шведка.

Главная функция устройства – обогрев. Поэтому оптимально строить печку по центру помещения. В доме должен быть очень хороший и крепкий фундамент, который плотно устоялся. Конструкция массой примерно 3 т

Важно чтобы основа дома выдержала ее вес. В жилом доме ее обычно устанавливают возле межкомнатных перегородок возле выходной двери

Заливка фундамента: рекомендации +видео

От фундамента зависит срок использования данного прибора, его работоспособность и теплоотдача.

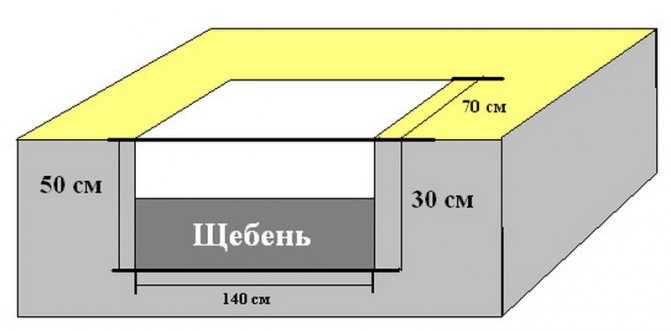

Глубину определяют, учитывая регион и грунтовые воды

Важно высчитать глубину морозостойкости зимой. Если верх устанавливается, выше этого уровня, то появятся горизонтальные выдвижения

Рекомендуется выбирать такую глубину – 0,8-1 м.

Линейные величины обусловливают по величинам печи. Фундамент заливают шире от этих показателей приблизительно на 15 см. Это основные нормативы в строении.

В пространстве между землей и бетоном необходимо создать просвет из песка. Высота – 20 см. В будущем-выполняет функцию отделения воды, которая поступает из грунта.

После песчаной подушки можно использовать щебень, крошки кирпича или других материалов. Мастера отдают преимущество естественному камню, поскольку он имеет высокопрочный.

Арматуру устанавливают ближе к нижнему слою. Она нужна для укрепления и ровного распределения температурного воздействия. Металлическую сеточку кладут горизонтально.

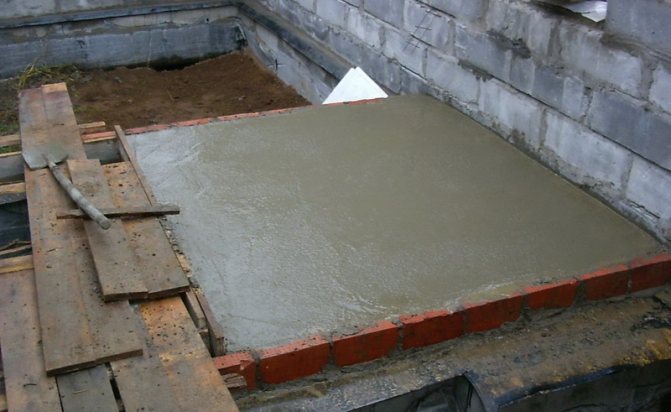

Верхняя поверхность должна быть ровной. В помощь берут шпатель широкого размера. После высыхания налаживают рубероид в несколько слоев. Он применяется для гидроизоляции.

В полу делают отверстие, которое должно иметь правильный расчет. Это необходимо для удобной кладки. Потом налаживают напольное нанесение под корпус конструкции и делают плинтуса.

Преимущества печи шведки с варочной поверхностью и духовкой, состоит в сильном потоке тепла. До произведения кладки, улаживают теплоизоляционный материал. Его должно быть несколько слоев. Хороший материал – базальтовый картон. Он недорогой, имеет достаточную толщину – 5мм. Вариант – шамотный кирпич, применяется для строения печи. Материал более дорогой, имеет низкую проводимость тепла. Это не подогревает фундамент.

Видео, которое будет полезным:

Создание гидроизоляционного слоя

На рисунке ниже показано, как применять рубероидные слои. Мастера также выбирают материалы для обшивки, например, обшивка фольгой со всех сторон. Гидроизоляция – это определенная часть конструкции печки. Для гидроизоляции берут плотный, устойчивый материал. Экономный вариант – подложка. Бывает разной толщины.

Необходимые материалы и инструменты для строительства печи

Несмотря на все увещевания в сети о том, что нет ничего проще, чем построить печь, перед тем как взяться за дело необходимо трезво оценить и взвесить свои силы. Шведская печь — конструкция не из простых, требующая скрупулёзности и точности исполнения. Нужно хорошо разбираться в чертежах и адекватно читать порядовки. Необходимо правильно замешивать раствор, владеть первичными навыками каменщика. Уметь выдерживать размеры, и класть ровные ряды кирпичей.

Необходимо подготовить все инструменты и материалы для работы. Из инструментов понадобятся:

• мастерок каменщика;
• молоток-кирка, резиновая киянка;
• строительный отвес, бечёвка;
• правило, рейка-порядовка;
• рулетка, угольник, гидравлический уровень, маркер или карандаш;
• лопаты, вёдра.

Для строительства печи потребуется стандартный набор печника-каменщика

Значительно ускорит работу применение электроинструментов — ручной дрели с миксерным венчиком и болгарки с алмазным диском для резки кирпича.

Напыление на диск алмазной крошки позволяет легко резать кирпич

Для приготовления раствора рекомендуется использовать металлическое сито с мелкой ячейкой для просева песка и глины

Очень важно приготовить раствор из правильных материалов. Как уже отмечалось, обычная глина не выдерживает температурных нагрузок, применять можно только шамотную глину

Идеальными считаются белая, голубая или синяя глина, залегающие на глубине 5–8 м. Тем, кто решит заготавливать этот компонент самостоятельно, можно посоветовать искать его на крутых берегах рек или в глубоких вымоинах. Наиболее подходящей будет порода средней жирности, без песчаных включений.

Глину замешивают в строительном корыте и оставляют на несколько дней для достижения необходимой консистенции

Раствор несколько дней замачивают в корыте до тех пор, пока не исчезнут комки и лишняя вода не выступит над поверхностью глиняного ила. После слива избыточной воды раствор должен иметь консистенцию густой сметаны. Если мастерком нанести такой раствор на сухую вертикальную стену, он не будет стекать, а повиснет и застынет в таком положении.

Список необходимых материалов для строительства шведской печи:

1. Красный полнотелый кирпич М-150.
2. Шамотный кирпич марки ШБ-5 (ГОСТ 530–212).
3. Шамотная глина для кладки.
4. Дверцы топочной и зольной камер, заслонки, задвижки.
5. Духовой шкаф с размерами 45х36х30 см.
6. Варочная плита 41х71 см.
7. Чугунная колосниковая решётка.
8. Уголок металлический с размером плеча не менее 4 см и толщиной от 5 мм. Полоски металла такой же толщины. Металлический лист.
9. Асбестовая прокладка в виде шнура. Асбестовый лист для противопожарных разделок.

Полезные советы для кладки шведки

1. Тандыр: устройство, пошаговая инструкция как построить знаменитую узбекскую печь из кирпича, бочки своими руками

   Во время всего процесса кладки, старайтесь следить за толщиной шва. Он должен быть 5 мм.

2. Чтобы кирпич во время кладки не впитывал влагу раствора, рекомендуется его намочить перед строительными работами. Достаточно окунуть его в воду не 1 минуту, чтобы он впитал достаточное количество влаги.
3. Не забывайте проверять по вертикали и горизонтали ровность кладки. Для этого используйте строительный уровень и отвес. Уголками проверяйте ровность углов печи.
4. После кладки печи, подождите 2 недели, пока она хорошо не просушится. Если вы возводите печь в летний период, то она просушится естественным путем. В холодное время – используйте вентилятор.

5. Любой мастер печного дела вам скажет, что чем меньше металла в печи, тем лучше.

   Но для висячей кладки не обойтись без металлических уголков, ведь арочные своды здесь не подойдут (шведка отличается своей компактностью). Единственным условием, которое нужно соблюдать – ничего нельзя делать впритык к железу или класть железо на голый кирпич. Во всех местах, где планируется состыковка металлических деталей с кирпичом, должен прокладываться слой раствора в 5-6 мм.

6. Укладывая варочную плиту на кирпич, необходимо проложить на него слой глиняного раствора. Это защитит кирпич от нагревания.

Печь шведка

Следуя нашей подробной инструкции, у вас обязательно получится правильно выложить порядовку печи. А полезное видео поможет вам наглядно понять схему кладки.

О проблемах

Иногда уже после установки печи возникают проблемы. Например:

1. Конструкция «завалилась» набок. Значит, фундамент недостаточно просох. Это большая неприятность. Печь придется разбирать и собирать заново.
2. Лежанка не греется. Значит, неправильно смонтирована система воздушного обмена внутри печи. Вероятно, печь придется демонтировать и проверять по схеме, все ли выполнено в строгом соответствии с ней.
3. Не греет плита или духовой шкаф, значит, открытый огонь слишком удален от них из-за большого количество рядов. Их нужно уменьшать, для этого — разбирать систему.
4. Дым остается в помещении — не функционирует дымоход и труба. Этот вопрос нужно решать срочно, чтобы избежать несчастного случая. Печь разбирают и проверяют на соответствие схеме. Дымоход может быть очень узким, иногда ему требуется расширение.
5. Печь очень быстро нагревается и быстро остывает. Возможно, выбран неправильный и некачественный кирпич, который не соответствует государственному стандарту. Чтобы решить проблему, придется всю работу переделывать.

Не допускайте эксплуатации печного сооружения, если агрегат функционирует неправильно. Лучше потратить время и переделать, чем пострадать от угарного газа или слабой топки.

Преимущества печи-шведки

Несомненно, одним из ключевых преимуществ печи-шведки является ее комбинированная структура. Отопительно-варочная печь применяется не только для обогрева небольшого помещения, но и для приготовления пищи. Также можно сделать своими руками печь с интересующими вас теми или иными функциями. Например, в такую отопительно-варочную конструкцию можно встроить духовой шкаф или же поставить нишу для хранения еды.

Печь-шведка

По желанию, печку можно оснастить лежаком и другими конструкциями. Эта отопительно-варочная модель имеет ряд таких преимуществ, как:

• мультифункциональность и компактность в плане габаритов;
• возможность сборки конструкций разного типа, возможность добавки дополнительных функций печи, а не только отопительно-варочных;
• высокий уровень КПД шведки;
• возможность установки заслонки, которая может быть отрегулирована;
• простая кладка, все мероприятия по сборке можно выполнить своими руками без привлечения специалиста;
• если вы не знаете, как проектировать, то порядовку отопительно-варочной шведки и чертежи без труда можно отыскать в Интернете на профильных ресурсах.

Однако, стоит помнить, что собрать печь-шведку из подручных материалов нельзя. Они должны быть высокого качества, чтобы печь в будущем хорошо и долго могла вам прослужить.

К истокам популярности шведских варочных печей

Классическая шведская печь и красива, и функциональна

По существующей легенде первая шведская печь была построена в России солдатами, попавшими в плен во время одного из сражений Северной войны, которую начал шведский король Карл XII в далёком 1700 году. Тем не менее это не более чем миф, поскольку есть документальное подтверждение, что отопительный прибор, известный в нашей стране как «шведка», разработали в далёкой северной стране в 1767 г. Поручение Академии наук было выдано королём Адольфом Фредерик Гольштейн-Готторпом. Возможно, именно это и способствовало сохранению исторических материалов о разработке дровяной печи новой конструкции. Причины, побудившие короля Швеции лично заниматься столь приземлёнными вопросами, были достаточно прозаическими. Дело в том, что дремучие леса, которыми так гордились шведы в Средние века, к этому времени уже были основательно вырублены — древесина активно использовалась в военном и жилищном строительстве, да и другого топлива шведы в то время попросту не знали. Жилища простых людей чаще всего отапливались наскоро построенными кирпичными каминами, требующими постоянной топки. К слову, печи знати также особой экономичностью не отличались — в лучшем случае использовались объёмные «голландки», которые в ту пору были весьма прожорливыми.

Используя дошедшую до наших дней поговорку о том, что «всё новое — это хорошо забытое старое», шведские учёные с конструкцией долго не мудрили. За основу была взята хорошо изученная голландская печь, которая во время работ была тщательно переделана.

Изменения в первую очередь коснулись функциональности – «шведку» снабдили питой для приготовления пищи, духовкой и практичными нишами, одна из которых предназначалась для сушки одежды, а другая использовалась для того, чтобы приготовленная еда весь день оставалась тёплой. Подобная компоновка была чрезвычайно удобной для небольших домов, поскольку печь, установленная в простенок между кухней и комнатой, обеспечивала все потребности обычной семьи в тепле.

Высокая функциональность шведки может быть дополнена удобной и тёплой лежанкой

Изначально было разработано несколько модификаций шведских печей, которые с небольшими изменениями дошли и до наших дней:

• отопительно-варочный агрегат с одной лишь плитой;
• шведка с плитой и духовкой;
• дровяной отопительный прибор, оснащённый плитой, духовкой (одной или двумя) и водогрейным баком;
• печь-камин двухстороннего типа — варочная часть печи находится в кухне, а декоративная выходит в зал или гостиную;
• шведка с лежанкой.

Кроме того, в зависимости от личных пожеланий, печь, как и прежде, может иметь одну или две ниши, расположенные над плитой.

Печь-шведка с камином

Основные конструктивные параметры были просчитаны шведскими учёными настолько точно, что практически не изменились за несколько веков. С полной уверенностью можно сказать, что именно правильный расчёт и хорошо продуманная конструкция шведки являются первопричиной всех её достоинств:

• компактные габариты;
• функциональная и практичная конструкция;
• высокий КПД и теплоотдача;
• быстрый нагрев благодаря простым и эффективным решениям в теплообменной части агрегата;
• универсальность;
• нетребовательность к топливу — можно сжигать любые виды твёрдого топлива, от стружки и камыша до угля;
• вариативность отопительного прибора — его функциональность и дизайн можно менять согласно своим предпочтениям и потребностям;
• простота в работе и обслуживании;
• экономичность;
• возможность постройки своими руками.

Недостатки «шведки» — такие же, как и у других канальных печей. Прежде всего это быстрое остывание при незакрытой задвижке, а также необходимость в периодической чистке каналов агрегата от сажи. Кроме того, дровяной теплогенератор выдвигает повышенные требования к технологии строительства — для изготовления «шведки» подходит только новый, качественный кирпич, а в процессе работы потребуется повышенная концентрация, аккуратность и максимальная отдача.

Проекты и чертежи нестандартных печей

Ниже мы приведем описание и порядовки некоторых нестандартных печных конструкций. Однако вы можете самостоятельно найти чертежи готовых проектов печей отопительно-варочного типа.

Печь длительного горения: принцип работы

Печи данного типа подразделяются на шахтные и камерные. Их делают из металла или кирпича, однако кирпичная модель будет более трудной в эксплуатации.

Шахтная печь длительного горения имеет широкие пределы в плане настройки мощностей, но варочную поверхность к такой конструкции будет приделать тяжело, поскольку это снизит ее КПД. Лучше ее применять исключительно для отопления.

Иной вопрос – камерная конструкция, имеющая двухступенчатое сгорание. В отличие от первого типа, пределы регулирования мощности тут будут ниже, но и обустройство варочной поверхности не ухудшит ее работу.

При этом это вовсе не обязательно должна быть чугунная печь с конфорками. Можно готовить в разных частях печи в зависимости от концентрации тепла.

Медленная варочная печь: порядовка и применение

Такая печь выполняет исключительно варочную функцию, ее активно применяют туристы при походах. Отопительную функцию она тоже выполняет, поскольку рядом с ней можно согреться, исключительно в таких масштабах.

Данная мини-печка имеет малый вес, ее удобно разжигать и использовать для работы сырое топливо.

Кроме того, существует конструкция советского образца, работающая на сухом горючем и с возможностью приготовления даже супов на основе концентрата и другие модификации мини-печки для мобильного приготовления пищи.

Особенности применения колпаковой системы

Колпаковая печь имеет строение, при котором камера (колпак) является резервуаром, куда снизу поступают и выходят дымовые газы. Под этим куполом они, задерживаясь, целиком догорают и отдают тепло печи.

Особенность двухколпаковой системы состоит в том, что внутренний поток тепла распределяется между двумя колпаками и это дает возможность применять печи как отопительно-варочную. Однако она существует только в проектах и порядовках, сведений о ее практическом применении пока нет.

Русская печь чертежи печей из кирпича

Раньше такие конструкции встречались в каждом доме, но в настоящее время они уже являются редкостью. Несмотря на это, русская печь может удачно вписаться в интерьер помещения. Также печи русские из кирпича являются не только отопительным прибором – у них есть и варочная поверхность.

Для кладки печи потребуются следующие материалы:

Для работы потребуются следующие инструменты:

• кельма – для укладывания и выравнивания раствора;
• кирочка – многофункциональный молоток с лезвием, расположенным перпендикулярно оси рукоятки. На его другом конце находится квадратный лобовик;
• уровень пузырьковый для кладки и гидравлический для первого ряда;
• правило – служит для выравнивания кирпичей каждого ряда;
• отвесы – один из них должен быть постоянно прикреплен к оси дымохода (перекрытию), а с помощью второго проверяется вертикальность углов;
• кисть – нужна для затирки швов;
• шнур – его натягивают на каждый ряд кладки.

Чертежи кирпичных печей для дома любого типа выглядят следующим образом:

1. Варочная камера. Для кладки используется на 3/4 сточенный угловой кирпич с замками.
2. Под. От задней части идет уклон, с целью чего пространство засыпают песком, на который укладывается кирпич.
3. Перекрытие нижней части. Конструкцию укрывают кирпичом по пруткам, уголкам или листовым заготовкам.
4. Свод с замком. В некоторых случаях используется центральный замок, в других – два последних симметричных кирпича.
5. Ряды до нижнего свода. Кладка печи из кирпича выполняется обычным образом, в дальнейшем поверх нее устанавливают шаблон свода, собранные из ДСП, или рессоры, выпиленные из дерева.
6. Колодцы. Представляют собой перевязанные ряды, в которых оставляют выходящее на подпечье отверстие.
7. Подпечье. Кирпичи укладываются на фундаментном растворе, полые камни не допускаются.
8. Свод ВК. Для удобства кирпичи стесывают до клинообразной формы.
9. Перекрытие канала над самоварником. Является сплошным, используются только цельные камни.
10. Над шестаком уменьшаются отверстия. Кирпич обрубается в соответствии с чертежом.
11. Выравнивание стен. Вместе с этим уменьшают перетрубье, закладывают канал самоварника.
12. Монтаж самоварника. Конструкцию закрывают отдельной крышкой.
13. Установка вьюшки. Для вмуровывания конструкции укладывается два ряда.
14. Дымоход. Высота трубы от пода до верхней части должна составлять минимум 5 метров. Верхние ряды образуют козырек, который препятствует попаданию осадков внутрь дымохода.

Благодаря такой печи обеспечивается качественный обогрев дома.

Инструменты, материалы

Первый этап наших работ – это покупка всего необходимого. А необходимого не так мало, смотрите сами:

1. Топочная и поддувальная дверцы.
2. Три дверки для очистки шахт.
3. Красные кирпичи (порядка 540 штук).
4. Предтопочный лист.
5. Духовка.
6. Лист для того, чтобы перекрывать сушильные камеры.
7. Колосник.
8. Сушильная полочка.
9. Задвижка.
10. Две полоски из металла (размеры 0.565х5 сантиметра).
11. Чугунная плита на две конфорки.
12. Один уголок (размеры 4.7х4 сантиметра), пять уголков (4.9х4 сантиметра).
13. Вытяжная задвижка.
14. Кирпичи шамотные, около 30 единиц.

Смотрите так же нашу инструкцию о том как сделать печь голландку

Фундамент — монолитный бетонный

Материалы

Для фундамента под печь подойдет бетон марки В15 (М200). Для приготовления такого бетона составляющие берутся в следующей пропорции: цемент — 1 часть, щебень — 4 части, песок — 2 части.

Цемент нужно взять не меньше М400. Крупным заполнителем может служить щебень или гравий, размер частиц которого не превышает 30 мм. Для бетонных работ пригоден песок с примесями не более 10%. К ним относятся глина, слюда, органического происхождения и пылевидные частицы. Примесей в крупном заполнителе должно быть меньше 2%.

Необходимые материалы для фундамента можно рассчитать, исходя из расхода на 1 м3 готового бетона:

Цемент М400 — 325 кг/м3.

Песок — 1300 кг/м3.

Гравий (щебень) — 1300 кг/м3.

Вода — 205 л/м3.

Инструменты

Для производства бетонных работ необходимо иметь инструмент, с помощью которого:

• укладывают бетонную смесь (лопата, кельма);
• утрамбовывают (трамбовки, щуп);
• разглаживают (гладильная доска, полутерок, затирка, железнилка, уголок).

1 — щуп; 2 — трамбовка узкая; 3 — трамбовка круглая; 4 — трамбовка квадратная; 5 — гладилка; 6 — скребок; 7 — полутерок; 8 — гладильная доска

Последовательность бетонирования

Очень важно определиться с глубиной, на которую необходимо заложить фундамент под печь. Это зависит от возможности грунта сопротивляться нагрузкам на него (несущей способности)

Достаточно много существует грунтов со слабой несущей способностью. Они под действием нагрузок могут изменять свою первоначальную структуру (просадочные лессовые и содержащие растворимые соли, набухающие глинистые, биологического происхождения, а также водонасыщенные, зимой увеличивающиеся в объеме).

Так, например, для мелких (пылеватых) песков, супесей, суглинков и глин, в которых грунтовая вода находится выше глубины промерзания грунта, низ фундамента назначается ниже этого уровня. Глубина промерзания определяется по результатам многолетних наблюдений.

1 — песчаная подушка; 2 — гравий; 3 — глубина промерзания; 4 — монолитный фундамент; 5 — гидроизоляция; 6 — уровень пола; 7 — кирпичная кладка

Это в случае, если дом зимой может быть неотапливаемым. Если дом отапливается весь зимний период, то подошва фундамента должна быть на глубине более 50 см от планировки земельного участка.

При плотных грунтах с хорошей несущей способностью бетонировать фундамент можно и без опалубки. Тогда яму роют точно по размерам фундамента. Если грунт осыпается, необходимо устройство опалубки. Изготавливают ее из древесины хвойных или лиственных пород, которая не подвержена короблению. Доски берут толщиной не менее 19 мм и влажностью не более 25%.

На дно ямы под фундамент делается подушка толщиной не менее 15–20 см из песка и гравия, который утрамбовывается.

Укладывая бетонную смесь, обязательно проведите ее трамбование или уплотнение, чтобы освободить появляющиеся в ней воздушные пузыри. Это увеличивает плотность бетона, а, следовательно, и прочность.

Уход за свежеуложенным бетоном состоит в поддержании для него необходимой температуры и влажности. Это защита от быстрого высыхания поверхности бетона в ветреную жаркую погоду с помощью какого-либо влажного покрытия (мешковина, брезент, влажные опилки или песок).

Защита свежего бетона от излишнего увлажнения, высыхания, а также охлаждения производится в течение одной-двух недель в соответствии с температурой внешнего воздуха. Самое главное, чтобы бетон набрал не менее половины своей полной прочности.

Убрать опалубку можно только в случае, когда будет достигнута достаточная прочность бетона (50%). Чаще всего это происходит не раньше 7–14 дней при температуре от +5 до +20 °С. Чем выше температура, тем быстрее идет набирание прочности.

Поверх застывшего бетона кладется гидроизоляция (2 слоя рубероида). Размер фундамента нужно принять на 100 мм больше с каждого края печи.

Подготовительные работы перед сборкой печи

Перед установкой печи производят заливку фундамента и делают отверстия в межэтажных и чердачных перекрытиях.

Заливка фундамента

Если установка печки планируется на этапе строительства дома, то в месте её расположения заливается фундамент. По правилам, его не связывают с общим фундаментом дома, а закладывают отдельно. Это предотвращает нежелательные перекосы, которые могут возникнуть во время усадки. Возведение здания проводится одновременно с кладкой печи, при расположении несущих балок перекрытий учитывают высоту корпуса печки и дымохода.

Для печного оборудования заливают фундамент, не связанный с основным фундаментом дома

Если решение установить отопительный агрегат возникло в готовом доме, тщательно взвесьте и оцените работы, которые придётся провести. К наиболее существенным относятся подготовка фундамента и прокладка дымохода через чердачные или межэтажные перекрытия. Иногда целесообразнее вывести трубу через стену: у голландки есть такая возможность.

Подготовка фундамента проводится заблаговременно. Цементный раствор должен не менее 30 дней сохнуть и усаживаться. Только после этого начинается установка печи. В противном случае возможны деформации в процессе эксплуатации, что приводит к растрескиванию тонких стенок печки и нарушению герметичности дымохода. Чтобы избежать таких последствий, фундамент выливается в соответствии с правилами:

• основанием фундамента служит плотный грунт, нельзя заливать бетон в почву вблизи грунтовых вод;

• глубина котлована под заливку не должна быть меньше глубины промерзания почвы в этом регионе (как правило — 0,8–0,9м, за исключением районов Крайнего Севера);

• бетонный раствор укладывают на устоявшуюся (в течение 2 суток) песчаную подушку, которая имеет глубину от 15 до 20 см и служит гидрокомпенсатором при дальнейшей эксплуатации;

• внутри бетона располагают арматурную решётку с толщиной металлического прута от 5 мм;
• линейные размеры фундамента на 15–20 см должны превышать габариты основания печи;
• высота верхней плоскости не доходит до уровня пола на 2 кирпичных ряда.

Между основанием печи и гидроизоляцией прокладывается несколько слоёв базальтового картона, который служит теплоизолятором и препятствует уходу тепла печи в фундамент.

Базальтовый картон — недорогой, но эффективный материал для термоизоляции

Подготовка отверстий в перекрытиях между этажами и чердачным помещением

Отверстия вырезают с учётом противопожарных разделок и распушки, которые необходимо выстраивать в дымоходе при соприкосновении с горючими материалами. Особенно актуально это в деревянных домах. Рассчитывать местоположение трубы нужно так, чтобы она не пересекалась с несущими балками и другими конструктивными элементами дома. Отверстие в кровле делается в последнюю очередь, когда основная часть кладки выполнена.

Отверстие для дымохода готовится заранее, чтобы можно было вывешивать отвесы

Порядок вывода дымохода наружу может быть следующим:

1. Снять кровлю в месте выхода трубы. Если крыша покрыта сплошным слоем материала, который нельзя разделить (например, профнастил, шифер и т. д.), при помощи измерений определить место выхода и размеры отверстия, а затем болгаркой или электролобзиком выпилить его.
2. Установить перемычки для восстановления жёсткости повреждённого участка. Обычно это дополнительные поперечные стропила из деревянных брусков.
3. Уложить и закрепить теплоизолирующий слой между дымоходом и крышей. Как правило, он состоит из асбестового листа или минеральных панелей.

Отверстие сделать с учётом того, что на выходе трубы обязательно должна быть выложена «выдра» — горизонтальное смещение кладки, защищающее чердачное пространство от проникновения воды.

Выдра расположена непосредственно на выходе трубы из крыши

После этого можно выводить кирпичную кладку над кровлей.

Нормы противопожарной безопасности для печных труб важно соблюдать при строительстве голландки

Выкладываем классическую «шведку»

Размеры данной печи составляют 102 х 88.5 см в плане, высота – 2.03 м, обогревательная мощность – 3.2 кВт. Соответственно, площадь отопления – до 40 м² дачного дома, утепленного согласно климату в районе проживания.

Духовку отопителя можно использовать для выпечки и обогрева кухни

Чтобы самостоятельно сложить традиционную «шведку», закупите такие материалы:

• кирпич полнотелый керамический стандартных размеров 250 х 120 х 65 мм – 553 шт.;
• кирпич шамотный ША-8, рабочая температура – до 1300 °С, размер 230 х 114 х 65 мм – 33 шт.;
• колосниковая решетка 30 х 20 см;
• духовка 45 х 25 х 29 см;
• дверцы: топочная 21 х 25 см, поддувала 14 х 25 см, ревизионная 14 х 14 см (3 шт.);
• панель варочная 2 конфорки из чугуна 410 х 710 мм;
• задвижки: дымовая 25 х 13 см, вытяжная 13 х 13 см;
• уголок стальной равнополочный 45 х 45 мм общая длина 6.5 м;
• полоса стальная сечением 50 х 5 мм длиной 2 м;
• лист металлический толщиной 2 мм – 1 м².

Стенки, контактирующие с пламенем и раскаленными газами, выкладываются огнеуопором

По противопожарным требованиям со стороны топливника на полы укладывается лист кровельной стали 70 х 50 см. Стройматериалы на дымоход и фундамент в списке не учтены.

По готовности печка — «шведка» выкладывается согласно представленным порядовкам:

1. Ряды 1, 2 – сплошные, на третьем закладываются очертания зольника, вторичной камеры для духовки и вертикальных шахт. Крепим 3 прочистные дверцы и одну поддувальную.
2. Четвертый ярус – продолжение кладки по чертежу, пятый перекрывает установленные дверцы. Начинаем формировать дно топливника из шамотных кирпичей и ставим колосники, предварительно сделав углубление в камнях болгаркой.
3. Ряд 6 – выкладываем стенки камеры сгорания, монтируем духовку и загрузочную дверку. Между топкой и отсеком духового шкафа делаем перегородку толщиной ¼ шамотного камня. 7-й горизонт строим по схеме, на восьмом перекрываем нижний газоход, девятый ярус накрывает дверцу основной камеры.
4. После десятого ряда устанавливается варочная панель и металлический уголок с лицевой стороны. На 11-м начинаются формироваться стенки ниши, горизонты 12—16 – продолжение. Затем укладываем опорные уголки и кирпичное перекрытие – ряд №17. Слева оставляем вытяжной проем над нишей размером в полкирпича.
5. На 18-м ярусе крепим второй торцевой уголок и начинаем класть стенки сушильной камеры (ряды 19—26). После 22 горизонта накрываем печурку листом 34 х 19 см, на 26 ряду ставим очередные уголки перекрытия, сверху располагаем металлическую пластину размером 905 х 800 мм.
6. Ярусы 27—29 – сплошные, оставляем один проем дымохода. Ряды 30—31 – формируем начало трубы с внутренним каналом 250 х 140 мм.

Дальнейшая кладка ведется на цементном растворе, с соблюдением правил пожарной безопасности. То есть, в деревянном потолке устраивается печная разделка толщиной полтора кирпича (38 см), на кровле – отступка 130 мм, как это сделано на схеме.

Порядок кладки шведской классической печи смотрите на видео:
