Строительство

Сначала находят место расположения будущего устройства. Обычно конструкцию возводят в самом большом помещении, располагают ее на расстоянии полутора-двух метров от наружных стен.

Для строительства печки нужен мощный фундамент, наличие лежанки и возможность приготовления пищи на его толщину не влияют. Фундамент заливают ниже уровня промерзания почвы в данном регионе.

Внимание! Фундамент печи не связывают с основным фундаментом дома

Выбор проекта, из чего можно построить печку

В интернете можно найти множество схем русской печи, но в вопросах строительства лучше довериться приглашенному мастеру.

Печка с лежанкой состоит из следующих элементов:

• Тело. Выполняется из кирпича, и включает в себя систему дымовых каналов.
• Основная топка или камера, где сгорают дрова и их заменители.
• Горнило.
• Камера для сбора оседающей золы.
• Место для хранения посуды и иных вещей.
• Лежанка.
• Дымоход.

Есть несколько видов кирпича, которые могут использоваться во время строительства прибора:

• обычный глиняный кирпич;
• глиняный полнотелый кирпич;
• огнеупорный кирпич из шамотной глины.

Кладется кирпич на тело печи на глиняно-песчаный раствор, для облицовки и трубы может применяться обычный цементный раствор с добавлением извести.

Общее количество кирпичей при стандартных размерах печи — 650—800 штук. Расход раствора примерно 20—25 ведер.

После окончания строительства печку просушивают, далее 2—3 дня устройство топят. После сгорания первой маленькой партии дров открывают дверцы, затем количество топочного материала увеличивают вплоть до полной загрузки топки. В это время надо следить за целостностью стен, появление мельчайших трещин на корпусе конструкции — признак некачественной работы.

Материалы

В процессе строительства потребуются материалы для сооружения фундамента под прибор, кладки самой конструкции печи и дымоотводной трубы, а также металлические чугунные элементы в следующем количестве:

№ п/п	Наименование	Ед. измерения	Количество
Конструкция печи
1	Красный кирпич обожженный полнотелый М- 200	Тыс. шт.	1,85
2	Кирпич шамотный ШБ — 8	Тыс. шт.	0,02
3	Глина жирная	кг	250
4	Песок речной крупнозернистый	кг	300
5	Дверца поддувальная	шт.	1
6	Люки прочистные «ДП-1»	шт.	8
7	Решётка колосниковая «РД-6»	шт.	1
8	Дверца топочная 25х28см «ДТ-4»	шт.	1
9	Плита чугунная двухкомфорочная 70х40 см	шт.	1
10	Задвижка	шт.	2
11	Сталь полосовая	м	20 — 25
12	Сталь угловая	м	1,5
13	Проволока стальная	м	20
14	Сталь листовая толщиной 5 мм	м²	0,5
15	Асбестовый шнур	м	15
Фундамент
1	Портландцемент	т	0,65
2	Песок строительный	м³	3,5
3	Щебень	м³	4,5
4	Рубероид	м²	16
5	Доска обрезная толщиной 40 мм	м³	0,5
6	Гвозди	кг	1
7	Арматура А1 диаметром 12 — 14 мм	м	90
8	Проволока стальная вязальная	м	30
9	Битум	кг	10

Элементы устройства, чертежи

• Устье — отверстие перед топочной камерой.
• Горнило — камера, где сгорает топливо (дрова).
• Под — основание горнила, туда закладывают топливо, там же готовятся некоторые блюда.

Фото 1. Чертёж русской печи с лежанкой и варочной плитой. Наглядно показано устройство печки с разных сторон.

• Заслонка — обязательный элемент, плотно закрывающий вход в горнило, перекрывающий поступление воздуха.
• Шесток — площадка перед устьем, удобная для того чтобы ставить тяжёлые горячие горшки, вынимаемые из печи.
• Лежанка — полати, расположенные традиционно на высоте человеческого роста.
• Дымоход — вертикальная труба, которая выводит дым и горячий воздух наружу.
• Задвижка — частично перекрывает дымоход при необходимости, усиливая тягу.
• Щиток — дымосборник, ведущий к трубе. Его также используют для дополнительного увеличения теплоёмкости печи.

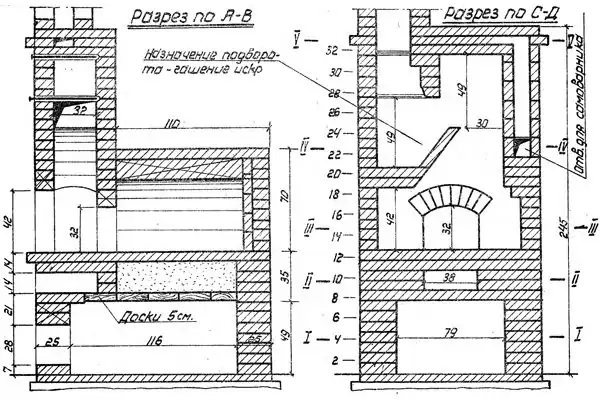

Фото 2. Чертёж русской печи с лежанкой из кирпича. Устройство представлено сбоку и спереди, указаны его размеры.

Чтобы выстроить традиционный вариант печи с соблюдением всех правил, понадобится помощь профессионального печника. Современные модели нередко строятся по упрощённым схемам, делаются меньших размеров для облегчения работ — такой вариант доступен для постройки своими руками.

Выбираем порядовку

Печь с лежанкой – это в первую очередь правильно, корректно выбранная схема, порядовка. Именно от неё зависит то, насколько эффективен, полезен и безопасно установлен будет такой отопительный прибор в доме.

Большой просторный лежак хорошо прогревается и отдаёт часть тепла в помещение

Большой открытый очаг выполняет отопительную функцию частично и предназначается для приготовления еды

Печи с лежанкой и варочной плитой также можно использовать для комфортного отдыха, сушки ягод, грибов, одежды, обуви.

Кроме того, кирпичные печи с лежанкой обеспечивают более эффективное, равномерное отапливание помещений. Самыми лучшими являются отопительные агрегаты, в основе которых лежат топочные камеры, оборудованные функцией длительного горения. Также топки длительного горения относятся к категории самых эффективных, экономичных, в плане расхода дров и других видов твёрдого топлива.

Эксплуатация печи

Что касается эксплуатации, оценить с научной точки зрения не просто, но с потребительской — все работает очень хорошо. Для приготовления пищи достаточно положить один колодец дров из 8-10 березовых поленьев. После прогорания глиняной посуде можно ставить чугунок картошки, пирог, хлеб, жаркое. Все получалось очень вкусным. Это после утренней протопки.

Нашел ещё одну возможную причину дымления. Был случай, когда также достраивали трубу на камине после меня. И он также задымил, хотя при пробной топке все было замечательно.

Трубу выкладывали при закрытой задвижке.

Цементный раствор при кладке и швабровке внутренней поверхности трубы неизбежно падает в трубу. После постройки трубы этот мусор выгребается через прочистки или с зуба камина. Если задвижка закрыта, раствор скапливается на ней, схватывается и закупоривает трубу. Даже если открыть потом задвижку, цементная пробка остается.

В данном случае не получается вывести печь на рабочий режим, т. е. постоянно поддерживать в теплом состоянии, так как она не является отопительной. В результате, русская печь всем радует — отоплением, приготовлением блюд, лежанкой.

Строим русскую печь своими руками

Сама конструкция русской печи не является очень сложной, поэтому даже специалисты утверждают, что ее можно сложить своими руками при должной внимательности. Тем более, что в наше время есть немало советов по печному искусству.

Первое, о чем нужно подумать, это о хорошем фундаменте для кирпичной печи. Она не должна проседать ни в коем случае.

В нижней части непременно нужно оставлять свободное пространство. Оно называется подпечье и служит для хранения кухонной утвари и принадлежностей. Именно там, по поверью, живет домовой

Подпечье перекрывается бетонными плитами или кирпичами. Кроме того, туда ставятся дополнительные деревянные опоры, чтобы не проседал свод. Если вы боитесь пожара, то лучше выбрать бетон или кирпич со стальными балками. Иногда также используется древесина, обработанная антисептиком. Это предотвратит появление жучков, которые становятся причиной обрушения настилов, сводов или других конструкций из дерева.

Если вы хотите возвести русскую печь, то стоит подумать об обработке швов и оштукатуривании. Швы должны выглядеть аккуратно. Их нужно промазывать цементом. Для обработки внешних поверхностей лучше всего брать обычную штукатурку, которая используется для внутренних и фасадных работ.

Принцип работы и конструкция шведской печи

Компактные размеры печи (1020х885х2030мм) позволяют поместить ее в небольшом загородном доме, на даче. Но несмотря на небольшой размер, таких габаритов печи-шведки хватает для эффективного прогрева помещения площадью в 30-35 квадратных метров.

В зависимости от типа и вида шведки, будут различаться и конструкции. Так, например, для обустройства шведки с лежаком, необходимо обустроить горизонтальные каналы с режимом зима/лето. Благодаря специальной задвижке, которая устанавливается в прямом вертикальном канале, есть возможность перекрытия последнего.

В зимнее время такая задвижка закрывается, и тепло движется по большому кругу, прогревая всю печь вместе с лежаком. А летом заслонка открывает теплому воздуху прямой выход в вертикальную трубу, через которую газы выходят наружу. Это дает возможность использовать только варочную поверхность и духовку, не прогревая помещение.

Печь-шведка

За основу шведской печи была взята схема «голландки». Эта модель уже пользовалась большой популярностью, но не позволяла эффективно прогревать помещение, да и расход топлива был слишком большим.

Учитывая сурой климат Скандинавии, разработчики усовершенствовали модель «голландки» и добавили варочную поверхность с духовкой. Таким образом, были добавлены элементы не только для приготовления пищи, но и для нагрева воды, сушки белья.

Какой бы ни была конструкция печи — с лежаком, с духовкой или только плитой — принцип ее действия будет одинаковым: канальным, как и у «голландки».

Шведка: схема

Металлическая духовка находится сбоку от топки и предназначена для прямой передачи тепла в помещение. Но приготовление еды и выпечки не является основной функцией духовки.

После разжигания дров она прогревается буквально за 5 минут. На рисунке видно, за счет чего происходит такой быстрый разогрев печи.

Конструкция шведки

Прежде чем опуститься вниз, продукты сгорания нагревают духовку в верхней и боковой части. С другой стороны, печка прогревается топкой. Плита прогревается от топки, нагревая и само помещение.

Верхняя часть изначально была разработана с целью сушки белья, она нагревается от плиты и от каналов, идущих сзади. Каналы, обогнув всю печь, уходят в вертикальные каналы и передают тепло вещам, которые вывешиваются для просушки.

Принцип работы шведской печи

Конструкция шведской печи является следствием совершенствования инженерной мысли. В отличие от русской и голландской печей она обладает более сложным устройством с высоким КПД. У нее значительно большая тепловая мощность и теплоотдача.

Если взять одинаковое количество материала и сложить «голландку», то мы получим мощность в 2500 ккал/час, в то время как шведка выдаст все 3500 ккал/час. При этом достаточно будет заложить всего 2 порции дров в сутки, чтобы в доме поддерживалось тепло.

Шведка в современном интерьере

Если в Скандинавии шведки традиционно устанавливали между кухней и спальней, чтобы холодной зимней ночью она согревала помещение, то сегодня в стильных и современных домах все чаще можно встретить каменную конструкцию, которая стоит между гостиной и кухней.

При этом она выполняет двойную функцию: служит для приготовления пищи и является главным декоративным украшением гостиной. С одной стороны она может быть оборудована духовкой, а с другой — открытым камином, декорированным ажурной кованой заслонкой.

Шведка с камином

Высокая экономичность и КПД печи обусловлена сложной системой дымоотвода, что позволяет рационально использовать тепло, получаемое при горении дров. Одним из неоспоримых преимуществ конструкции является возможность создавать зимний и летний варианты работы печи.

Дело в том, что для каждого типа здесь предусмотрен свой путь прохождения дыма. Это обеспечивает летом возможность приготовления пищи без обогрева помещения.

Многим дачникам знакома ситуация, когда с началом отопительного сезона при растопке печи происходит задымление помещения. Здесь же предусмотрена отдельная система отвода дыма, которая позволяет эффективно использовать печь с разным функционалом и зимой, и летом.

Описание русской печи с лежанкой

Габариты классической печи: ширина около полутора метров (два аршина); длина – чуть более двух метров (три аршина); лежанку располагали на высоте примерно с человеческий рост – приблизительно 180 сантиметров (или два с половиной аршина), высота очага примерно 45 см, высоту пода принимали равной высоте стола.

Печь возводили на фундамент из мелких осколков кирпича, камней, реже на бревенчатый фундамент (дуб, сосна и другие породы). Конструкцию возводили одновременно с домом, но их фундаменты ни в коем случае не строят слитными, обязательно нужна обособленность. Саму печь возводили либо из обожженного кирпича, либо из сырца (в тех семьях, где доход не позволял использовать для строительства красный кирпич). Первые «дымницы» (дымовые трубы) делали из дерева, затем, ввиду пожароопасности материала, древесину заменили на камень и кирпич.

Конструкция печи: горнило – топка, место, где происходит горение топлива; шесток и подшесток – вспомогательный стол для посуды и ниша под ним; под – дно топливника; хайло – отверстие для выпуска дыма в избу; подпечье – пространство для хранения дров; устье – отверстие для закладки дров, закрывающееся заслонкой.

Полезные советы для кладки шведки

1. Во время всего процесса кладки, старайтесь следить за толщиной шва. Он должен быть 5 мм.

2. Чтобы кирпич во время кладки не впитывал влагу раствора, рекомендуется его намочить перед строительными работами. Достаточно окунуть его в воду не 1 минуту, чтобы он впитал достаточное количество влаги.
3. Не забывайте проверять по вертикали и горизонтали ровность кладки. Для этого используйте строительный уровень и отвес. Уголками проверяйте ровность углов печи.
4. После кладки печи, подождите 2 недели, пока она хорошо не просушится. Если вы возводите печь в летний период, то она просушится естественным путем. В холодное время – используйте вентилятор.

5. Любой мастер печного дела вам скажет, что чем меньше металла в печи, тем лучше.

   Но для висячей кладки не обойтись без металлических уголков, ведь арочные своды здесь не подойдут (шведка отличается своей компактностью). Единственным условием, которое нужно соблюдать – ничего нельзя делать впритык к железу или класть железо на голый кирпич. Во всех местах, где планируется состыковка металлических деталей с кирпичом, должен прокладываться слой раствора в 5-6 мм.

6. Укладывая варочную плиту на кирпич, необходимо проложить на него слой глиняного раствора. Это защитит кирпич от нагревания.

Печь шведка

Следуя нашей подробной инструкции, у вас обязательно получится правильно выложить порядовку печи. А полезное видео поможет вам наглядно понять схему кладки.

Кладка русской печи с лежанкой и плитой Теплушка: Россия – Канада

Печники всех стран, соединяйтесь!

В 2008 году я нашел в Сети сайт канадского печника Маркуса Флинна. Приятно удивило обилие интересной информации и фотографий – и я перевел несколько ключевых статей. У нас завязалась переписка и возникла идея осуществить совместный проект. После решения организационных вопросов сентябре 2009 года была совместно осуществлена кладка русской печи с лежанкой и пристроенной плитой “Теплушка”.

Теплушка – улучшенный вариант русской печки, предложенный инж. Подгородниковым И. С. в 1920 гг. Основное его достоинство – эффективный прогрев нижнего пояса печи, что положительно сказывается на общем тепловом режиме помещения и отсутствует у простой русской печи.

Схема печи Теплушка

a: Топливник печи.

b: Хайло из топливника в горнило (варочную камеру).

c: Каналы из варочной камеры в отопительную камеру.

d: Столбики, поддерживающие под печи.

g: Задвижка дымосборника.

h: Задвижка газового тракта из нижней камеры.

i: Поддувальная дверка и зольник.

Красные стрелки – газовый поток при топке через топливник.

Оранжевые стрелки – газовый поток при топке по-русски.

Синяя стрелка – входящий воздух.

Основной топливник русской печи конструкции Подгородникова находится в одном из углов печи, оттуда дымовые газы (ДГ) направляются под свод, который нагревают. Далее, через отверстия по краям пода ДГ уходят в нижнюю, отопительную камеру. Дымовая труба печи начинается с самого низа камеры – в результате нижний пояс печи хорошо нагревается, а суммарная эффективность печи улучшается. Печь можно топить и как обычную русскую печь, сжигая дрова на поду в горниле. Это полезно в если нет необходимости в отоплении помещения, а требуется приготовить пищу или испечь хлеб. При топке «по-русски» поддувальная и топочная дверки должны быть закрыты, задвижка (h) закрыта, а задвижка дымосборника (g) открыта. Устройство обычной русской печи описано в другой статье.

Примеры русских печей – Теплушек

Печь топиться через основной топливник. За печью нахотится т.н. голбец – небольшой чуланчик, сверху которого настелены полати, как продолжение лежанки русской печи.

В старину голбец помимо утилитарного значения имел и сакральное – связь мира предков (в голбце обычно был вход в подполье) с миром живых

К печи прислонены инструменты для ухода за печью: ухваты, кочерга и сковородники (чапельники).

Еще одна печь подобной конструкции. Лежанка также имеет продолжение на деревянном настиле (слева).

Данный проект отличается от схем Подгородникова наличием футеровок отопительной камеры и задней стенки варочной камеры русской печи для предотвращения образования трещин. Варочная плита, также двухслойная со отдельностоящим топливником. Другое отличие – добавлен переходной коллектор из отопительной камеры в дымоход печи. Его особое устройство позволило организовать нишу – посудницу под шестком – традиционный элемент русской печи.

Немцы находились в деревне порядка трех месяцев. До сих пор в земле перед домом можно найти бесчисленное количество свидетельств тех далеких лет.

Порядовка устройства

Кладка слоев по рядам:

1. Укладка перекаленного кирпича без стяжек на материал, который защитит конструкцию от проникновения воды.

2. Цельные кирпичи по бокам будущего пода необходимо ставить ребром.

3. Рекомендована установка дверцы поддувала.

4. Обычная кладка кирпичей

Важно не забыть сохранить промежуток для прочистного канала

5. Продолжение прочистного канала. Сооружение основы для арок.

6. Сужение прочистного канал и установка колосника.

7—8. Размещение листа из стали. Закрепление проволоки для плотной установки топочной дверцы.

9. Создание песчаной подсыпки. Кирпичи пода устанавливают в полный ряд на ребро.

10—11. Установка сверху варочной поверхности. На краю пода нужно выложить кирпичи, поделенные пополам.

12, 13, 14. Выкладываются ряды аналогично предшествующим.

Фото 4. Вариант порядовки русской печи из кирпича с подтопком и варочной панелью. Постройка включает 27 этапов.

15. Поднятие арки.

16—18. Прокладка вязальной металлической проволоки. Сужение свода.

19—21. Итоговый этап постройки лежанки.

22. Подъем хайла.

23—31. Формирование трубного канала. Установка поддувала и задвижки.

Сложности при работе своими руками

Ряд сложностей, с которыми вы можете столкнуться при строительстве:

1. Недостаточные знания печного ремесла.
2. Задержки в возведении прибора из-за недостатка времени или опыта.

Чтобы облегчить процесс строительства нужно:

• Класть кирпичи только по одному. Если вы новичок, лучше каждый новый ряд выкладывать на сухую, ровную поверхность.
• Перед укладкой тщательно очищайте кирпич волосяной щеткой от крошки и пыли.
• Керамический кирпич на несколько секунд окунайте в чистую воду, после чего отряхивайте его. Правило не относится к шамотному кирпичу.
• Если же кирпич с первого раза лег неправильно, его нужно снять, счистить раствор и положить обратно.
• Не забывайте, что снятый раствор не годен для работы.

Виды печей

Современная русская печь может быть выполнена в разных вариантах в зависимости от пожеланий и потребностей хозяев дома. Что касается габаритов, то они стали несколько компактнее в сравнении с древними экземплярами. Сейчас отдают предпочтение небольшим образцам, размеры которых не превышают 1,5 х 1,7 м. В большом доме можно встретить печь 1,5 х 2,3 м. Пользуются спросом и конструкции нестандартных размеров.

Что касается модификации, то традиционные печи состояли из полого подпечья с нижней частью, которая не прогревалась. Современные же экземпляры имеют кирпичный канальный низ, который равномерно распределяет тепло. Также можно снабдить отопительный элемент чугунной варочной поверхностью.

В зависимости от личных предпочтений допускается отдельное расположение печи или ее комбинации с другими элементами аналогичного назначения. Отделка также создается с учетом пожеланий хозяев дома.

Печка с лежанкой своими руками

Тогда можно приступать непосредственно к постройке печи:

Сначала выкладываются шанцы – кирпичные стенки, которые занимают два параллельных ряда основания печки. Укладывать их нужно, соблюдая небольшой интервал. Желательно использовать уровень для создания ровной кладки. Это продлит затраты времени, но окупится в дальнейшем.
Второй ряд тоже занимают шанцы

Очень важно соблюдать правильную кирпичную перевязку. При установке зольника необходимо соблюдать правила его установки.
При закладке третьего ряда можно устанавливать дверцу поддувала

Необходимо выдержать небольшой зазор между самой дверцей и кладкой, чтобы предотвратить разрушение печки при нагреве металла.
Четвертый ряд идентичен третьему. Перевязка швов должна соблюдаться на всех рядах. На этом этапе верхняя часть дверцы сравнивается с уровнем кирпича.
Кирпичи пятого ряда накрывают короб дверцы поддувала. Этот пункт предусматривает установку дверец для прочистки. Начинается прокладка горизонтальных каналов и формирование топливного отдела. Кроме того, на этом же этапе устанавливается футеровка.
Шестой ряд выполняется так же, как и пятый. Футеровка еще не закончена, поэтому работы по ее установке следует продолжить. На шестом ряду будет уложена решетка колосника.
При закладке седьмого ряда перекрываются дверцы для прочистки. Футеровка продолжается. Осуществляется кладка глухих, вертикальных каналов. Также монтируется дверца топки.
Восьмой ряд идентичен предыдущему, но не полностью: на этом этапе начинается формирование опускного и подъемного каналов.
При кладке десятого ряда верхняя часть дверцы топки сравнивается с уровнем кирпича. Теперь можно начинать устройство хайла (переход между топкой и дымоотводом) и подсосного канала.
Закладка одиннадцатого ряда позволит завершить перекрытие дверцы топочной камеры. При создании этого ряда нужно обязательно создать четыре канала для подсоса. Первый канал должен создавать проход между топкой и подъемным каналом, а еще два канала должны разделять глухие камеры. В этом ряду формируется хайло топливника, поэтому последний канал будет соединять хайло с глухим боковым каналом.
Формирование хайла и создание футеровки продолжается. Подсосные каналы в этом ряду полностью перекрываются. Устройство глухих каналов завершено. Сужающаяся футеровка создает купол. Ее устройство на данном этапе близится к завершению, а печь можно перекрывать.
Тринадцатый ряд кладки перекрывает колпаки и топливник, причем перекрывать последний будут кирпичи, завершающие устройство футеровки.
При укладке четырнадцатого ряда важно соблюдать те же правила, что и для всех предыдущих. Перекрытие еще не завершено. К этому пункту можно отнести и начало создания «песочного» ограждения.
В пятнадцатом ряду продолжается создание вертикального выходного канала и кладка бортика. Это ограждение в дальнейшем может стать местом для засыпки очищенного и просеянного песка, который при нагревании оказывает невероятное целебное воздействие. Песок засыпается при желании, но печь стоит подготовить к этому заранее.
С шестнадцатого по двадцатый ряда устанавливается вертикальный дымоотвод и защитная перегородка. Все кирпичи должны быть выставлены по уровню и очень точно перевязаны.
При закладке двадцать первого ряда на выходной канал встраивается печная задвижка.
Кладка двадцать второго ряда является завершающей. На этом этапе перекрывается задвижка выходного канала и полностью формируется защитная перегородка.
С двадцать третьего ряда устанавливается печной дымоход. Данный аспект возведения печи был рассмотрен ранее, поэтому в подробном описании нет необходимости. Чтобы понять, как выглядит готовая конструкция, можно посмотреть на фото.

Изготовление фундамента

Чтобы построить русскую печь из кирпича с лежанкой, следует подготовить фундамент. Вес конструкции будет довольно большой, поэтому потребуется массивное основание с тщательно выверенной горизонтальной поверхностью. Делать это лучше на этапе сооружения дома, когда закладывается общий фундамент.

Основание для печи выполняется в виде монолитной бетонной плиты, но не сообщающейся с фундаментом дома. На выбранном участке выкапывается яма глубиной до 30 см, ее контуры должны быть больше, чем габариты основания будущей печи. На дно подготовленной ямы насыпается слой просеянного песка, ставится опалубка.

Высота опалубки над уровнем грунта составляет 10-15 см. Затем опалубка заливается бетонным раствором, после сушки поверхность покрывается слоем обмазочной гидроизоляции. Между основанием для печи и общим фундаментом должен остаться деформационной шов в 1 см, который засыпается песком.

Схема фундамента

Русская печка с лежанкой начинает монтироваться только после полного высыхания бетона. Кирпич перед работой также следует подготовить, достаточно его замочить в ведре или корыте с водой.

Русская печь с лежанкой своими руками

Прежде, чем заниматься подготовкой материалов и инструментария, подготавливаем чертежи с порядовкой. На чертежах должно быть отражено количество кирпичей, фурнитура, размеры.

Фундамент

Варианты фундаментов:

— бутобетонный;

— кирпичный;

— железобетонный из блоков 40х20х20;

— монолитный армированный – наиболее распространенный и простой.

1. Роем котлован под фундамент. Размер фундамента равен размеру основания печи, плюс 15-20 см.

2. Закладываем подушку фильтрующую. Укладываем на дно котлована влажный песок. Утрамбовываем его до тех пор, пока он не перестанет оседать, периодически подсыпая новую порцию.

3. На слой песка укладываем щебенку, некрупные куски битых кирпичей, вновь тонкий слой песка, увлажняем, утрамбовываем. Далее насыпаем еще один слой щебня толщиной около десяти сантиметров, утрамбовываем его.

4. Накрываем щебень двумя листами гидроизоляции.

5. Устанавливаем опалубку. Для этого доски или фанеру устанавливаем в котлован. При этом между стенками котлована и «коробкой» оставляем расстояние 10 см. Доски страхуем подпорками и сильно увлажняем, чтобы древесина не вытянула влагу из раствора.

6. Чтобы проложить арматуру, заливаем в опалубку 4-5 см цементного раствора. Пока цемент схватывается, связываем проволокой металлические прутья строго перпендикулярно. Расстояние от концов прутьев до опалубки 1-2 см.

7. Замешиваем раствор из цемента (1 часть), песка (3 части) и щебня (5 частей). Раствор заливаем слоями по 20 см. Каждый из них утрамбовываем, используя вибропресс или ручную трамбовку.

8. Когда раствор схватится, накрываем его гидроизоляцией (брезент, рубероид и т.п.).

Готовим материалы

Для того чтоб построить классическую печку понадобятся: порядка восьмидесяти ведер цемента, соответствующее количество мелкого песка, глины, 1700 штук кирпича, вьюшка с полудверкой и задвижка (отверстие внутри 26х24 см).

Печь лежанка.

Печь лежанка.

Печь лежанка уже своим названием говорит о том, что главное для неё это лежак.

Классическая печь лежанка это кирпичный корпус лежанки длиной от полуметра до двух и высотой от 0.7 до 1 метра.

Топка этой печи расположена непосредственно внутри корпуса лежанки.

Из за такого расположения топки, лежанка нагревается очень эффективно, т.к. жар от топки идёт на нагрев корпуса лежака.

Особенности конструкции лежанки.

Несмотря на незатейливость конструкции печи лежанки есть пару моментов которые многие не учитывают.

1. Нельзя делать лежак слишком горячим. Это не полезно для организма лежащего и пожароопасно.
2. После выхода дыма из лежанки нужно устраивать дымообороты.

1. Слишком горячая лежанка.

Старая печь лежанка.

Раньше строили такие горячие лежаки, что лечь на него было невозможно.

Полезно ли такое зажаривание, это вопрос спорный, но пожароопасно это точно.

Чтобы полежать, хозяева клали сверху лежака толстый лист фанеры или несколько одеял.

Эти ухищрения часто приводили к пожарам.

Но, почему то многие по сей день считают, что горячий до опасного состояния лежак это хорошо.

Более современные печники стали строить лежанки таким образом, чтобы сама поверхность лежанки нагревалась до терпимой человеком температуры, но при этом её теплоёмкость была выше.

2. Дымообороты после выхода из лежанки.

Дымообороты нужны из за того, что внутри небольшой лежанки нет места для размещения топки и достаточного количества дымооборотов.

Из за этого дым на выходе из лежака всё ещё горячий и будет жалко отправлять его сразу в трубу.

Для увеличения эффективности печи лежанки к ней пристраивают отопительный щиток.

Горячие газы выйдя из топки лежанки проходят через отопительный щиток нагревая его, только после этого уходят в трубу.

Проектируя отопительный щиток важно рассчитать правильное количество дымооборотов. Если оборотов будет много это вызовет конденсат в дымоходе, а мало, потерю тепла в трубу

Если оборотов будет много это вызовет конденсат в дымоходе, а мало, потерю тепла в трубу.

Преимущества печи лежанки.

Низкая лежанка опускает тепло ближе к полу, что очень важно для микроклимата помещения. Говорят лежанка полезна для здоровья

Тепло от кирпичной лежанки, лечит простуду и прочие хвори.

Лежанка – теплоёмкая печь.

Для всех теплоёмких печей очень важен отопительный режим.

Отопительный режим теплоёмкой печи – это соблюдение регулярности и длительности топки печи для наилучшего КПД (коэффициента полезного действия).

Пользователю теплоёмкой отопительной печи обязательно нужно понимать что значит отопительный режим печи и как он поддерживается.

Без соблюдения отопительного режима теплоёмкая печь не будет выдавать своих полных характеристик.

Приезжая на дачу в пятницу вечером и растапливая вышедшую из отопительного режима печь, пользователь, сможет полноценно получать тепло, от этого прибора, только к утру.

При этом длительная топка печи не улучшает результат, а только разрушает печь.

При длительной топке, теплоёмкой печи, происходит перетоп.

Во время горения огня в печи, температура распределена неравномерно.

При длительной топке, кирпичной печи, возникает локальный перегрев некоторых участков.

В топке и в ближайших к ней каналах, температура гораздо выше и кирпич в этих местах испытывает повышенные температурные нагрузки.

Из за перегрева кирпичная кладка начинает разрушаться.

Если вы решили строить теплоёмкую печь нужно быть готовым выполнять правила топки теплоёмких печей.

Инструкцию “Как правильно топить теплоёмкую печь” смотри здесь.
