6 Строим ракету с местом для сна – первые шаги самые важные!

Перед началом работ замешиваем все необходимые составы:

Печную глину (обозначение 5б на схеме), которая соединяется со щебнем. Этот состав играет роль главного теплоизолятора.
Саман (5а). Представляет собой композицию соломы и любой имеющейся под рукой глины, разбавленную водой до сравнительно густой консистенции.
Посеянный песок (5г).
Жаропрочную футеровку (5в). Ее делают из равных частей шамотного песка и глины.
Глину средней жирности (5д). Она применяется для кладки ракеты.

Делаем постель для нашей лежанки. По сути, нам нужно сбить щиты высокой прочности под лежанку и непосредственно под печку. Каркас сооружений изготавливаем из деревянных брусков 10х10 см. Ячейки каркаса делаем с размерами 60х120 см (под постель) и 60х90 см (под отопительную установку). Затем обшиваем полученный скелет 4-сантиметровой шпунтованной доской. А фасад лежанки можно будет отделать позже листами гипсокартона.

Настилаем на пол, где будем ставить отопительную ракету, базальтовый картон толщиной 4 мм. По форме и геометрическими показателям он обязан быть аналогичным характеристикам постели. Сверху на базальтовую подкладку устанавливаем железный кровельный лист. Перед топкой из-под агрегата он станет выходить примерно на 25 см. Монтируем сделанную ранее постель на подготовленное для нее место. На стене на высоте 13 см выше уровня лежанки (в одном из ее концов) пробиваем отверстие. Оно нужно для устройства дымохода.

Реактивная печь с лежаком — это уже профессиональный уровень хэндмейда

Следующий этап – монтаж опалубки по периметру постели и заливка установленной конструкции саманом. Поверхность смеси аккуратно разравниваем, используя правило. Ждем 14–20 дней, пока саман не застынет. За это время можно сделать корпус отопительного сооружения из газового баллона по описанной ранее схеме. Топочные детали ракеты (поддувало, жаровой канал, камера) свариваем в единую конструкцию с емкостью из-под газа и обмазываем жаропрочной футеровкой

Важно! Состав наносим сплошным слоем только внизу. Верхнюю часть и бока конструкции раствором не обрабатываем. Далее монтируем еще одну опалубку под участком, где будет стоять ракета

Она позволит нам сделать жаростойкую теплозащиту печки. Высота опалубочной конструкции – около 10 см. Заливаем ее смесью щебня и печной глины. Затем поочередно делаем:

Далее монтируем еще одну опалубку под участком, где будет стоять ракета. Она позволит нам сделать жаростойкую теплозащиту печки. Высота опалубочной конструкции – около 10 см. Заливаем ее смесью щебня и печной глины. Затем поочередно делаем:

1. Обечайку. Сгибаем ее из листа стали либо используем готовую трубу сечением 15–20 см.
2. Топочную конструкцию.
3. Очистную камеру. Этот элемент делаем из 1,5-миллиметровой стали-оцинковки. Сбоку прорезаем проем сечением 16–18 см. В него впоследствии войдет дымоходная труба.

Далее нам нужно установить барабан и выполнить ряд других действий. О них в следующем разделе.

Советы по эксплуатации

Печи “булерьян”: устройство и принцип действия, как установить и как топить

Запускать печь ракету из кирпича нужно только при тёплом дымоходе. Для малого устройства это свойство не так существенно, а печь побольше на холодную трубу только зря использует дрова.

Поэтому печь ракету перед загрузкой нормы топлива после большого перерыва в эксплуатации нужно протопить бумагой, сухими стружками, соломой и т. п., поместив их в поддувало с открытой дверцей. Когда гул в печи снизит тональность или затихнет, тогда можно загрузить всё топливо в топку, оно должно воспламениться само собой от уже имеющегося огня.

Ракетная печь с лежанкой не является полностью саморегулирующимся устройствам под внешние условия и энергоэффективность топлива. Поэтому, в начале топки штатным количеством топлива поддувальную дверку оставляют в открытом положении. После того, как печь начнёт сильно гудеть, её прикрывают до положения, когда издаваемый звук будет едва слышен.

Использовать для разогрева печи можно только сухие дрова, влажные не дадут печи прогреться до нужной температуры, что может привести к обратной тяге.

Отопительный агрегат с лежанкой

Практичные и недороги металлические печи для дома от разных производителей

Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.

Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка

Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков

Конструкция печи с лежанкой

Размеры и пропорции конструкции

Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.

Базовые расчетные величины, это:

D – диаметр барабана (корпуса печи);
S – площадь внутреннего поперечного сечения барабана.

Расчеты параметров конструкции ведутся с учетом, что:

Высота барабана (Н) составляет от 1,5 до 2 D.
Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
Толщина обмазочного слоя на барабане – 1/3 D.
Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
Площадь сечения внешнего дымохода составляет 1,5-2 S.
Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
Высота дымовой внешней трубы должна составлять от 4 метров.
Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.

Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, — до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.

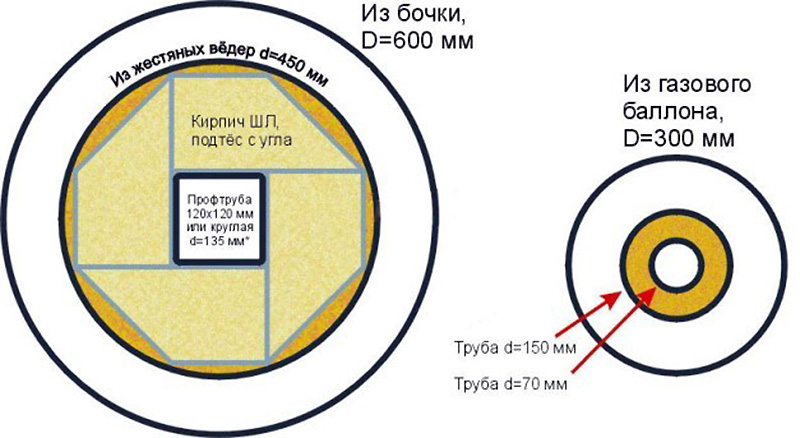

Особенности футеровки

Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.

Правильное выполнение футеровки

При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.

Изготовление реактивной печи из кирпича и металлической бочки

Кирпичные печи своими руками: секреты ремесла

Изготовление реактивной печи из кирпича и металлической бочки

В данном случае работа традиционно начинается с подготовки всего необходимого.

Изготовление реактивной печи из кирпича и металлической бочки, чертеж

Этап 1. Материалы и оборудование

Для строительства потребуется:

шамотный кирпич;
стальная бочка на 200 л;
труба для дымохода;
металлическая щетка;
старое барбекю;
огнестойкая краска;
штыковая лопата;
керамзит;
арматура;
саман;
перлит;
цементный раствор;
кельма.

Изготовление реактивной печи из кирпича и металлической бочки

Этап 2. Подготовка

Шаг 1. В полу вырывается котлован (по возможности) глубиной примерно в 30-50 см. Это необходимо для того, чтобы уровень горизонтального дымохода сильно не поднимался.

Шаг 2. Стальная бочка послужит колпаком для печи. Вначале бочка обжигается и очищается от сажи металлической щеткой, после чего окрашивается огнеупорной краской.

Этап 3. Фундамент

Шаг 1. Готовится опалубка для будущего основания.

Шаг 2. В том месте, где будет топка, в грунт углубляются несколько кирпичей.

Шаг 3. На дно укладывается стальная арматура.

Шаг 4. Вокруг нижней точки топочной камеры по уровню укладываются кирпичи.

Шаг 5. Основание заливается бетонным раствором.

Изготовление реактивной печи из кирпича и металлической бочки

Этап 4. Кладка

После высыхания раствора можно приступать к кладке ракетной печи.

Шаг 1. На первом ярусе кладка поднимается вверх, остается лишь отверстие для топочной камеры.

Шаг 2. На втором уровне формируется нижний канал печи.

Изготовление реактивной печи из кирпича и металлической бочки

Шаг 3. На третьем канал перекрывается кладкой таким образом, чтобы получилось два отверстия – для топочной камеры и вертикального канала.

Шаг 4. Подготовка к кладке вертикального канала. Помимо самой бочки, для этого потребуется старый водогрей примерно на 150 л.

В бочку встраивается фланец для подключения дымохода. Здесь же желательно установить тройник для чистки дымохода.

Шаг 5. Методом «сапожка» кладется восходящая часть конструкции. Внутреннее сечение этой части должно составлять примерно 18 см.

Шаг 6. На восходящую часть надевается обрезок водогрея, а пустоты между стенками заполняются перлитом. Верхняя часть перлита заделывается шамотной глиной.

Шаг 7. Основание печи обкладывается мешками, заполненными песком, основание кожуха обмазывается глиной. Пустоты между мешками и корпусом засыпаются керамзитом, после чего основание отделывается все той же глиной.

Шаг 8. Подсоединяется дымоход, на восходящую часть надевается перевернутая стальная бочка.

Шаг 9. Проводится пробный запуск печи, после чего бочка окрашивается огнестойкой краской.

Изготовление реактивной печи из кирпича и металлической бочки, схема

Этап 5. Обкладка дымохода

Шаг 1. Дымоход обкладывается мешками с песком и засыпается керамзитом.

Шаг 2. Конструкции придается соответствующая форма с помощью шамотной глины.

Остается лишь установить старое барбекю в горловину топки и закрыть его крышкой. Швы заделываются глиной. Все, кирпичная печь-ракета готова к эксплуатации.

Печь-лежанка, построенная по принципу печи-ракеты

Печь-лежанка, построенная по принципу печи-ракеты, схема

Печь-лежанка, построенная по принципу печи-ракеты, фундамент

Печь-лежанка, построенная по принципу печи-ракеты, кладка

Виды реактивных отопительных приборов. Выбор конструкции для самостоятельного изготовления

Народными умельцами разработано несколько конструкций ракетных печей, пригодных для мобильного или стационарного использования:

переносные агрегаты из металлических труб, жестяных банок или вёдер;
реактивные отопительные приборы из газового баллона;
печи, построенные из шамотного кирпича и металлической ёмкости;
отопительные теплогенераторы с лежанкой.

Наиболее сложными в изготовлении являются конструкции, постройка которых требует навыков каменщика. Тем не менее, при наличии детальных схем порядовых раскладок, с этой работой справится даже начинающий домашний мастер.

Переносная печь-ракета

Переносные ракетные печи изготавливаются промышленностью серийно

Походные варианты представлены простейшими конструкциями, в основе которых лежит всё та же согнутая или сваренная из отдельных отрезков труба. Усовершенствования коснулись лишь установки перегородки для обустройства зольника, в которой делается прорезь для подсоса воздуха. Нередко нижнюю часть загрузочной камеры снабжают колосниковой решёткой для подачи воздуха непосредственно в зону горения. Проём для закладки дров оснащают дверцей, которой впоследствии регулируют подачу воздуха.

Агрегат из газового баллона

Использование газового баллона является следующей ступенью в развитии реактивных отопительных приборов. Более сложная конструкция позволяет значительно увеличить тепловую мощность и экономичность печи. Всё, что потребуется для изготовления установки — бытовой газовый баллон или бочка из-под ГСМ, отрезки толстостенных стальных труб и металлический лист толщиной 3–5 мм.

Печь-ракету из газового баллона можно использовать для обогрева небольших хозяйственных помещений

Как работает подобная конструкция можно видеть на приведённой схеме. Дрова, загруженные в топливник, сгорают благодаря притоку воздуха через загрузочное окно. Дожигание горючих газов происходит в трубе, установленной внутри баллона за счёт подачи вторичного воздуха. Чтобы усилить эффект, внутреннюю камеру утепляют, благодаря чему удаётся поднять температуру внутри выше 1000 °С. Раскалённые газы по ходу движения ударяются в колпак и попадают во внешнюю камеру, стенки которой выступают в качестве теплообменника. Отдав свою энергию, продукты сгорания выводятся через дымовую трубу, врезанную в нижнюю часть с обратной стороны баллона.

Комбинированная ракетная печь из кирпича и металлической бочки

Использование шамотного кирпича для обустройства топливника и внутренних камер реактивного отопительного прибора переводит «ракету» в разряд стационарных конструкций. Высокая теплоёмкость используемых материалов позволяет накапливать тепло и отдавать его в течение нескольких часов, поэтому подобные агрегаты нередко устанавливают в жилых помещениях.

Устройство печи с огнеупорной футеровкой рабочей зоны

Реактивная печь с лежанкой

Как и другие твердотопливные печи, «ракета» имеет недостаток в том, что большая часть тепла уходит через дымоход. Несмотря на это, отдельные преимущества её конструкции позволяют с лёгкостью избавиться от этого минуса. Всё дело в том, что агрегат назвали реактивным неспроста, а из-за высокой скорости иссечения горящих газов. Вот эту его особенность как раз и можно обернуть во благо, значительно увеличив длину дымоотводящих каналов.

Схема реактивной печи с лежанкой

Эта идея нашла свою реализацию в массивных стационарных конструкциях с лежанкой в форме дивана или кровати. Её с успехом изготавливают из кирпича или бутового камня, декорируя пластичной массой из глины и опилок. Благодаря высокой теплоёмкости используемых материалов печь может удерживать тепло всю ночь, что в сочетании с высокой экономичностью делает отопительный агрегат весьма привлекательным для монтажа в жилых помещениях.

Выбирая конструкцию для изготовления в домашних условиях, надо учитывать особенности её эксплуатации. В качестве походного варианта выбирают мобильную установку — её будет достаточно, чтобы согреться, просушить одежду и приготовить обед. Для того чтобы время от времени обогревать небольшие технические помещения используют переносную конструкцию из газового баллона. Если же требуется отапливать небольшой загородный домик или дачу, то лучшего варианта, чем реактивный отопительный агрегат с лежанкой, попросту не существует.

Комбинированная кирпично-металлическая печь из бочки

Она стационарная, ведь конструкцию не передвинешь. Из шамотного кирпича выкладывается топливная камера и дымоход, из металла делаются задвижки и дверцы. Кирпич отдает тепло очень медленно, поэтому помещение будет согрето еще долго.
Печь для отопления и приготовления пищи

Высокая эффективность – не конек таких моделей, но хорошей теплоотдачи можно добиться регулировкой подачи воздуха в камеру, не стремясь выйти на режим горения, при котором печка начинает «реветь» и «гудеть».
Печь с аккумулятором

Чтобы как-то минимизировать тепловые потери при эксплуатации этой простейшей конструкции, многие умельцы встраивают в печь водяной контур и подключают резервуар для горячей воды. Также сохранению тепла в помещении способствует возведение лежанки с многоканальным горизонтальным дымоходом. Отрицательные качества моделей «ракет», которые нельзя минимизировать или убрать:

Необходимо постоянное наблюдение и регулировка тяги – устройств автоматики не предусмотрено.
Каждые 2-3 часа нужно загружать новую порцию дров.
Железный колпак нагревается до опасных температур.

Советы по изготовлению печи

Самый простой и дешевый вариант – модель «Робинзон», что на чертеже ниже. Для ее изготовления нужны обрезки труб или прямоугольного профильного короба, металлические уголки для ножек, сварочный аппарат. Размеры его выбираются исходя из габаритов заготовок. Главное – придерживаться соблюдения принципа действия, а не размеров.
Любительская схема печи

Для самодельной конструкции часто берут газовые баллоны или бочки на 200 литров – толстые стенки и подходящий размер как нельзя более соответствуют задуманному. И те, и другие используются для изготовления наружного корпуса, а внутренние элементы изготавливаются из труб меньшего диаметра или выводятся кирпичом – половинками, четвертинками или целым.

Общей формулы расчета теплоотдачи для всех моделей ракетной печки нет, поэтому вариант использования готовых расчетов по принципу похожести схем вполне подойдет. Главное, чтобы размер будущей «ракеты» хотя бы примерно соответствовал объему обогреваемого помещения. Например, для гаража сойдет газовый баллон, для дачного домика – двухсотлитровая бочка. Приблизительный выбор внутренних элементов показан на схеме ниже.
Реактивная печка из металлической бочки

Способы усовершенствования реактивной печи

Вместо лежанки на газоходе, можно соорудить водяную рубашку, которая будет подключаться к водяной системе отопления. Эту часть можно выполнить и в виде змеевика из медной трубы, намотанной на дымоход.

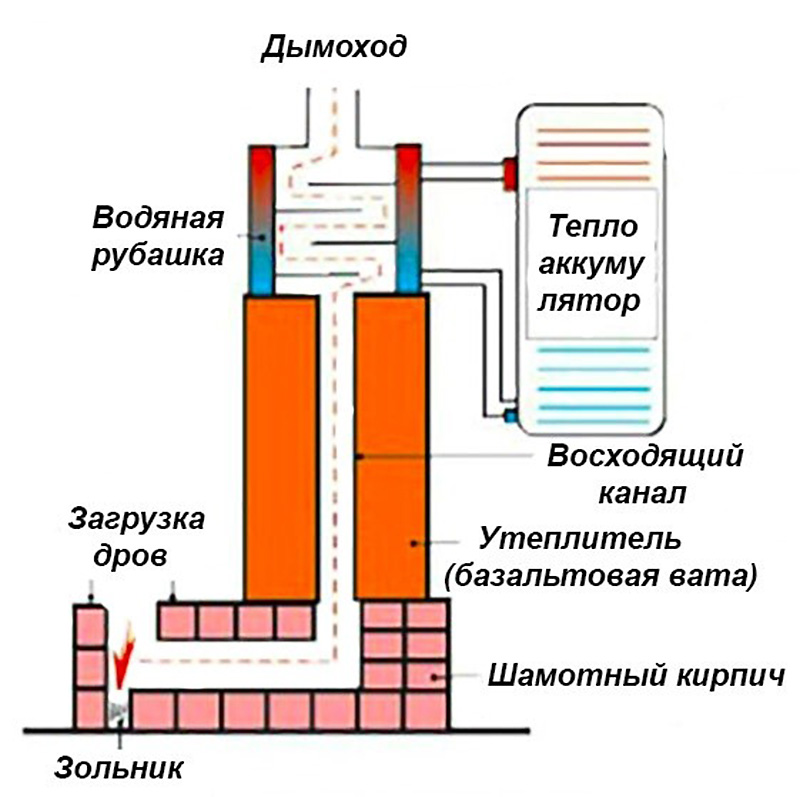

Схема печи-ракеты с водяным контуром

Ещё один способ усовершенствования — организация подачи в жаровую трубу подогретого вторичного воздуха.

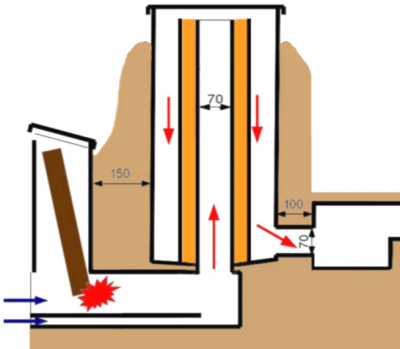

Чертёж печи-ракеты из баллона с подачей вторичного воздуха

При таком исполнении КПД печи окажется более высоким, но в первичном дымоходе будет более интенсивно откладываться копоть. Чтобы её можно было легко удалить, крышку барабана необходимо сделать съёмной. Естественно, она должна быть оснащена уплотнением.

Усовершенствованный вариант печи-ракеты из баллона

О ракетной печи в бане

Реактивная дровяная печь с лежаком

Немало, наверное, заинтересовал вопрос – можно ли использовать реактивную печь в бане? Представлялось бы, можно, ведь на покрышке достаточно легко оборудовать каменку.

В реальности подобная конструкция для бани не годится. Для легкого пара вначале необходимо прогреть стены, а уже потом, спустя некоторое время, воздух. Для заключительного печь должна быть очагом конвекции и теплового излучения (ИК). В этом и заключается проблема – в ракетной печи конвекция четко распределена, а утраты на тепловые излучения конструкцией не предусмотрены вовсе.

Печь ракета своими дланями

Устройство и принцип работы

Ракетные печи практически не имеют ничего общего с устройством ракетных двигателей или реактивных турбин. Напротив, они предельно просты конструкционно, в отличие от вышеуказанных устройств. Сходство заметно разве что в тихо шумящем пламени и высокой температуре сгорания – все это наблюдается после выхода печки на рабочий режим.

Рассмотрим устройство ракетных печей – они состоят из следующих элементов:

Топка – вертикальный или горизонтальный участок, в котором горят дрова;
Камера сгорания (она же жаровая труба, райзер) – здесь происходит процесс сгорания топлива с выделением большого количества тепла;
Поддувало – необходимо для корректной работы печки и запуска процесса сжигания пиролизных газов;
Теплоизоляция – окутывает вертикальную часть, образуя вместе с корпусом барабан;
Лежанка – используется по прямому назначению;
Дымоход – отводит продукты сгорания в атмосферу, создавая тягу;
Подставка под посуду – обеспечивает беспрепятственный уход жара.

В зависимости от вида ракетной печи, те или иные элементы могут отсутствовать.

Наибольшей эффективностью и удобством обладают ракетные печи с вертикальными топками (бункерами для топлива) и поддувалами – сюда помещаются большие объемы горючего, что обеспечивает длительное горение.

Самой важной частью ракетной печи является вертикальный барабан. Именно в нем наблюдается самая высокая температура, так как сюда вырываются языки пламени

Для того чтобы он начал работать, его необходимо тщательного прогреть. Без этого процесс горения будет слабым. Для прогрева в топку помещают бумагу, картон, мелкую щепу или тонкие ветки. Как только система прогреется, пламя в барабане начнет сгорать с гудением, что является признаком выхода на рабочий режим.

Ракетная (реактивная) печь без поддувала сжигает дрова прямым способом. Она более проста, но менее эффективна. Модель с поддувалом подает вторичный воздух к основанию райзера, что вызывает интенсивное сгорание горючих пиролизных газов. За счет этого повышается эффективность агрегата.

Топки в ракетных печах располагаются горизонтально или вертикально (под каким-либо углом). Горизонтальные топки не очень удобны, так как дрова в них приходится пододвигать к зоне горения вручную, самостоятельно. Вертикальные топочные камеры более удобны – загружаем в них горючее и занимаемся своими делами. По мере сгорания поленья будут проваливаться вниз, самостоятельно продвигаясь к зоне горения.

Как сделать ракетную печку своими руками

У него есть несколько этапов — выбор подходящей конструкции; подбор материалов и инструментов; непосредственно изготовление.

Выбор проекта

Выбирая подходящий проект, учитывайте такие факторы:

Назначение печи — требуется ли только приготовление еды или ещё и обогрев комнаты.
Доступные материалы.
Приблизительная мощность. От неё зависит, на сколько порций еды или на какой объём помещения хватит устройства.

Материалы

Для кирпичной конструкции потребуются:

шамотный (огнеупорный) кирпич;
огнеупорная смесь для кладки;
бетонный раствор (для основания);
минеральная вата;
асбест;
целая бочка или пустой газовый баллон для колпака (не обязательно);
печные дверцы — топочной камеры и зольника;
если колпак кирпичный — толстый лист из нержавеющей стали по размеру его сечения.

Для отделки печи применяются:

огнеупорная краска;
глина;
камни;
и т. п.

Для металлической возьмите:

Круглую металлическую трубу диаметром около 150 мм и длиной не более 90 мм (лучше около 60 мм).
Профилированную (прямоугольную) трубу сечением в 100—120 мм и длиной около трети круглой.
Вместо трубы прямоугольного сечения, можно взять лист стали толщиной 3 мм.
3 гайки.
Стальные пруты, пластины или длинные болты для ножек.

Справка. Для лучшей тяги профилированную трубу берите со стороной не больше диаметра круглой.

Подготовка инструментов

Для изготовления пригодятся:

мастерок;
уровень;
сварочный аппарат;
штыковая лопата;
металлическая щётка;
уровень;
болгарка.

Изготовление, размеры устройств

Вариаций на эту тему множество. Рассмотрим изготовление двух принципиально разных типов реактивной печки. Это кирпичная печь с лежанкой, которая применяется в помещении, и походная, собранная из металла. При необходимости вносятся изменения, возможны комбинации методов (например, отопительно-варочное приспособление, но сделанное из труб, покрытых глиной или камнями).

Как сделать кирпичную печь с лежанкой

Первый этап — устройство фундамента. Под него выкапывается прямоугольное углубление, которое затем заполняется бетоном.

Для прочности лучше предварительно установить арматуру. Основание должно быть строго горизонтальным.

После застывания бетонного раствора начинается укладка кирпичей. Внешние стенки располагаются по периметру бетонной площадки. Формируется камера сгорания. С одной стороны от неё размещается топочная камера с отверстием для загрузки дров. С другой — идут воздуховодные каналы.

Важно! Каждый ряд кирпичей также проверяется уровнем. Это делается в обоих плоскостях — горизонтальной и вертикальной. В камере сгорания также оставляют отверстие для чистки от золы, которое закрывается дверцей

Когда эта камера готова, на неё надевают металлическую бочку. Промежутки заполняются утеплителем, например, минеральной ватой

В камере сгорания также оставляют отверстие для чистки от золы, которое закрывается дверцей. Когда эта камера готова, на неё надевают металлическую бочку. Промежутки заполняются утеплителем, например, минеральной ватой.

Если же бочка не используется, сверху устанавливается плита для приготовления пищи. Под неё кладётся асбестовый утеплитель.

Дымоход подключается к каналу воздуховода и выводится на улицу.

Затем готовое устройство декорируется. Например, обмазывается глиной и покрывается краской. Другой вариант — оставить кирпичную кладку.

Реактивная печь для походов

Она состоит из двух отсеков, соединённых между собой. Чтобы собрать её, для начала обрежьте трубы под углом в 45°. Если вместо второй трубы взяли металлический лист, разрежьте его на такие части:

две со сторонами 300 мм и 150 мм;
две — 300 мм и 100 мм;
и одна 150 и 100 мм.

Фото 3. Готовая реактивная печка для походов. Устройство изготовлено из металлических труб.

Затем сварите их между собой. Потребуется также ещё одна пластина для разделения топливного отсека, её размеры 200 мм и 100 мм.

Все фрагменты свариваются между собой в соответствии со схемой. Круглую трубу крепят в нижней части прямоугольной и посередине относительно боковых сторон.

Из обрезков арматуры сваривается колосниковая решётка. Её удобно сделать выдвижной, чтобы закладывать дрова и затем задвигать внутрь топки.

От трубы отпиливаются 4 кольца. Они крепятся сверху, чтобы посуда не перекрывала отверстие для тяги.

В разборном варианте устанавливаются ножки. Снизу привариваются гайки, в которые затем вкручиваются длинные болты. Есть и другой способ. Прутья или обрезки стального листа привариваются ко дну. Это менее удобно в перевозке, зато нет необходимости в сборке.

Когда конструкция готова, её нужно покрасить. Применяется только огнеупорная краска. Это убережёт от коррозии, а также прикроет следы от пайки.

Принцип работы ракетной печи

Хотя устройство ракетной печи является достаточно простым, но оно удачно использует целых два принципа работы, заимствованных от других видов твердотопливных отопительных приборов:

принцип дожигания древесных газов, выделяющихся при горении (пиролиз);
принцип свободного перетекания газов по каналам (без побуждения от естественной тяги дымохода).

Вначале разберем устройство ракетных печей прямого горения, предназначенных только для готовки еды. Здесь топливником служит короткий горизонтальный участок трубы, который затем поворачивает кверху. Конструкция проста до безобразия, что и показано на рисунке:

Топливо закладывается в трубу и поджигается, в результате чего появляется восходящий поток раскаленных газов, стремящийся подняться по вертикальному участку и выйти наружу. Здесь на срезе трубы и устанавливается емкость для пищи или воды. Конечно же, между кастрюлей и трубой предусматривается просвет для выхода продуктов горения. Это достигается за счет различных металлических подставок.

Поскольку обогревать помещения таким агрегатом невозможно, конструкция отопительной ракетной печи была дополнена теплообменным устройством и каналами для отвода дымовых газов. Чтобы сохранить на вертикальном участке трубы высокую температуру, он утепляется любым огнеупорным материалом. Далее, для интенсивного отбора тепла сопло сверху накрывается колпаком, например, обычной металлической бочкой. В нижней части огневой горизонтальной трубы выполняется отдельный канал для подачи вторичного воздуха.

Теперь принцип работы ракетной печи выглядит несколько иначе. Во-первых, в конце горизонтального огневого канала происходит дожигание пиролизных газов благодаря поступлению вторичного воздуха. Во-вторых, продукты горения, имеющие высокую температуру, скапливаются под верхом колпака (бочки), создавая некоторое избыточное давление. По мере передачи теплоты наружу сквозь металлические стенки эти газы остывают и устремляются вниз.

Поскольку снизу остывающие газы подпираются новым горячим потоком, то опуститься тем же путем они не могут, а проходят через пространство между стенками трубы и бочки, благополучно выходя в дымоходный канал. Протекание процессов хорошо отражает схема ракетной печи:

Итак, благодаря пиролизу КПД сжигания древесины повышается, а использование свободного перетока газов создает саморегулирующуюся систему, ограничивающую поступление свежего воздуха в топливник. Воздушная смесь подается по мере остывания продуктов горения под колпаком, освобождающих место для ее новой порции. Избыточное давление раскаленных газов «выталкивает» остывшую часть наружу, поэтому работа печи мало зависит от наличия тяги в дымоходе.
