Печь из кирпича: правила проектирования, особенности кладки и чертежи

Особенности

Печь для дачи является необходимым атрибутом современного загородного отдыха, используемым для отопления помещений и приготовления пищи.

Печь с камином из кирпича имеет ряд важных особенностей, которые необходимо учитывать при планировке помещения, в котором она будет размещена. В первую очередь необходимо позаботиться о прочном монолитном фундаменте для ее установки. Печь имеет внушительную массу, поэтому пренебрегать этим правилом не стоит и определять ее расположение лучше еще на стадии проектирования дома.

Важной особенностью печи с камином является наличие двух топок и дымоходов, которые можно использовать независимо друг от друга. Открытая каминная топка быстро нагревает помещение, а печь удерживает накопленное тепло

Конструкция предусматривает длинные дымовые каналы, что позволяет сократить расход топлива.

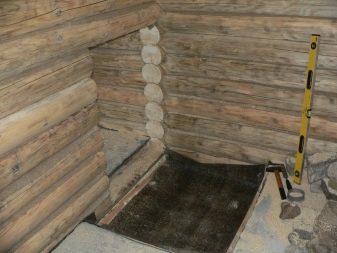

В деревянном доме следует уделить особое внимание расположению печи и материалам для кладки, чтобы обеспечить наименьшую возможность возникновения пожароопасности в частном доме

Как сделать камин своими руками: пошаговая инструкция и полезные советы

Несмотря на большой ассортимент каминов, представленных в строительных магазинах, многие предпочитают сделать камин своими руками. Фото, многочисленные видео-инструкции и схемы кладки камня можно найти в интернете. В целом они дают ясное представление о ходе работ.

Правильнее всего было бы поручить такое ответственное дело специалисту

Тем же, кто решился на самостоятельное строительство, стоит помнить о важности этапа подготовки к началу работ

Простой вариант порядовки камина из кирпичей

Особое внимание следует уделить чертежам. На них необходимо показать вид камина с разных ракурсов – прямо, сверху, сбоку и в разрезе

Подробные схемы не только позволят избежать ошибок при строительстве, но и помогут правильно рассчитать необходимое количество материала.

Следующий важный шаг – рассчитать, и возвести фундамент. Основа будущего камина должна быть очень надежной

Важно помнить о том, что фундамент для камина и фундамент для стен не может быть единым, поскольку они несут разную нагрузку. Соответственно, различной будет и усадка

Камин из кирпича, построенный своими руками

По этой причине между основанием камина и любым другим фундаментом необходимо оставить 5-сантиметровый зазор и засыпать его песком.

Фундамент для камина должен превышать ширину каминного стола хотя бы на 5 см, а его глубина должна составлять минимум полметра. Для фундамента можно использовать гравий, щебень, кирпич, скрепив их известково-цементным или цементным раствором.

Процесс строительства дровяного камина

Далее необходимо детально проработать схему и установить дымоход. Процесс возведения дымохода различается в зависимости от материала. Лучшим вариантом считается кирпич. Для него процесс установки состоит из таких этапов: фундамент, порядовка, состав раствора, швабровка, оголовок и дымник.

При монтаже дымохода стоит помнить о тепловом расширении, которое может нарушить герметичность канала за время его эксплуатации.

Схема английского камина с прямым дымоходом: 1 — портал камина (передняя стенка); 2 — камера воздухооборота (дымосборника); 3 — очаг камина; 4 — защитная площадка; 5 — огнеупорная обшивка очага; 6 — красный полнотелый кирпич; 7 — гусек топки; 8 — отверстие для прочистки; 9 — шибер (заслонка); 10 — дымовая труба; 11 — металлические уголки обрамления

Перед началом работ стоит определиться с количеством строительных и отделочных материалов, а также дизайном отопительной конструкции.

Камин закрытого типа в интерьере гостиной

Не стоит игнорировать в процессе монтажа камина своими руками пошаговые инструкции, фото-примеры и советы профессионалов, ведь они могут значительно сократить время строительства и помочь возвести безопасное и функциональное отопительное устройство.

Производители

В настоящее время качественные печи-камины выпускает несколько производителей. Познакомимся с ними поближе.

«ЭкоКамин»

В рейтинге российских компаний, выпускающих печи-камины, «ЭкоКамин» занимает лидирующие позиции. Данная фирма плотно сотрудничает с европейскими рынками.

Главными достоинствами отечественного производителя являются:

• богатый ассортимент печей-каминов;
• быстрое и качественное обслуживание клиентов;
• высокое качество продукции.

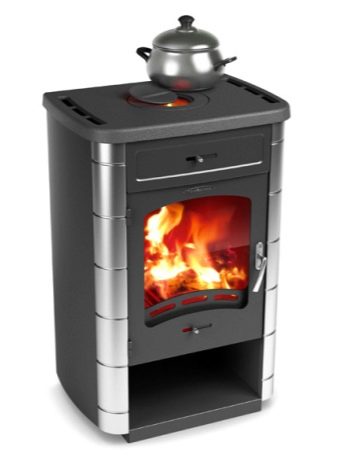

Termofor

Это еще один популярный российский производитель, выпускающий качественные и долговечные печи-камины. Кроме того, агрегаты этой фирмы различаются по своему дизайну. Кроме традиционных и лаконичных вариантов, потребители могут подобрать для себя модели с теплоаккумулирующей кирпичной кладкой, которые выглядят очень интересно.

В ассортименте Termofor имеются печи-камины разных габаритов. Покупатели имеют возможность выбора как очень миниатюрных, так и довольно крупных экземпляров. Кроме того, многие модели фирмы оснащены духовками и варочными панелями.

Tulikivi

Tulikivi – это крупный финский производитель, специализирующийся на выпуске каменных печей, угловых каминов, отопительных печей с духовками, каменных печек с духовками, керамических печей и каминов в керамической облицовке. Ассортимент данной фирмы действительно впечатляет, как и качество производимой продукции.

Отдельно стоит выделить каменные печи и камины Tulikivi. Они обладают большими размерами, а также прекрасными прочностными характеристиками. Кроме того, такие модели отличает долговечность.

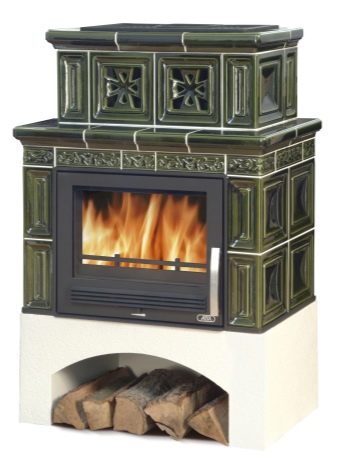

ABX

Этот производитель из Чехии выпускает высококачественные печи-камины с теплообменниками и различной облицовкой (или без нее). Большинство моделей работает от обычных дров. Ассортимент этой фирмы очень богат. Перед потребителями стоит широкий выбор конструкций разных цветов. В качестве отделки печей-каминов ABX могут использоваться сталь, тальк, керамика, бразильский песчаник. Продукция представлена в зеленом, красном, коричневом, сером цветах.

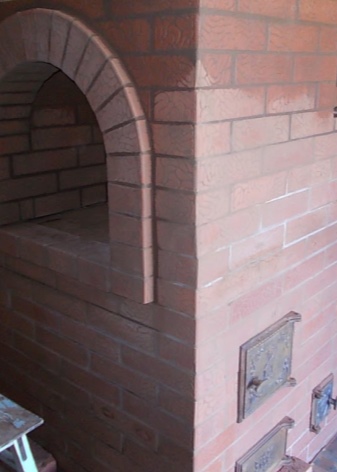

Основные приемы кладки

При изготовлении применяются жаростойкие и огнеупорные материалы для топки, а также каленый кирпич. Делать устройство печи самостоятельно не рекомендуется. Необходимо обратиться к специалистам для качественной и безопасной кладки.

Специалисты проводят работы с соответствием всех норм и правил безопасности. Для укладки кирпичей применяется цементный раствор, который разведен с песком в соотношении 1 к 3.

Для связующего материала многие мастера используют глину с песком.

Каждый ряд кирпича выкладывается определенным образом формируя печь заданного проектаИсточник pechki.net.ru

Основные приемы кладки

Приняв решение сложить своими руками печь из кирпича, первым делом нужно выбрать конструкцию, отвечающую запросам, найти схему-порядовку и описание кладки, после чего можно приступать к покупке материала и покупных элементов. Кладка кирпичной печки требует знания основных приемов работы.

• Под кирпичную печь необходим фундамент, размеры которого превышают габариты пода печи на 100-150 мм с каждой стороны. Он может быть выполнен из армированного бетона, а также сложен из бетонных блоков или бутового камня. Основное требование, которое необходимо соблюдать — фундамент под печь не должен иметь жесткой связи с фундаментом дома, иначе при сезонных сдвигах грунта возможно повреждение печи или трубы.
• Для кладки печи своими руками используют два типа кирпича: красный полнотелый из керамики и огнеупорный шамотный, желтого оттенка. Из шамотного кирпича кладут наиболее нагреваемые поверхности — топку, дымовые каналы, при этом используют огнеупорный кладочный раствор на основе шамотной глины. Цена этих материалов выше, чем у обычного кирпича, поэтому используют шамот только там, где это необходимо. Из керамического кирпича кладут все остальные элементы печи и дымоход, при этом необходим раствор на основе печной красной глины или покупной состав, включающий жаропрочный цемент.

Между шамотной и керамической кладкой обязательно выдерживать зазор около 5 мм, чтобы компенсировать различную температурную деформацию этих материалов.

• Покупные элементы — колосники, дверцы, вьюшки и варочные плиты — ставят в соответствии со схемой. Дверки закрепляют с помощью отожженной стальной проволоки длиной не менее 30-40 см. Ее одним концом вставляют в предназначенные для этого отверстия в раме дверки, а другой конец закрепляют между кирпичами на кладочный раствор. Плиту и колосниковую решетку кладут на предыдущий ряд кладки в выбранные в кирпиче пазы. Для компенсации разного температурного расширения кирпича и чугуна используют асбестовую ткань или шнур.
• Дымоход кирпичной печи обычно выполняют также из кирпича, но можно использовать и керамический блочный дымоход промышленного производства. Он отличается долгим сроком службы, повышенной стойкостью к содержащему угольную кислоту конденсату, создает устойчивую тягу, не засоряется.
• Для придания печке эстетического внешнего вида ее можно облицевать отделочным камнем, клинкером, плиткой. Отделка придает печи не только красивый внешний вид, но и защищает ее от вредных воздействий воды и пыли, и, хотя цена такой печи получается несколько выше, срок службы ее значительно увеличивается.

Видео: кладка печи своими руками

Выбор правильной конструкции печи и качественная кладка — залог ее долгой и безопасной эксплуатации. Кирпичная печь на дровах, сложенная своими руками, украсит любой дом, к тому же, этот способ отопления надежен и позволяет создать уют и благоприятный температурный режим.

Установка фундамента под каминопечь

Для изготовления фундамента под печь, необходимо подготовить такие инструменты и стройматериалы:

• рулетка;
• лопата и лом;
• горелка;
• болгарка;
• сварочный аппарат;
• рубероид;
• песок;
• 10-миллиметровый армирующий прут;
• раствор бетона марки М300.

На полу мелом размечают размеры будущего фундамента — 110х100 сантиметров. Данные параметры больше, чем стандартная печь, что объясняется наличием смотрового окна (портала). Глубина ямы, которую необходимо выкопать, должна составлять 35 сантиметров. Дно ее выравнивают с помощью песчаной подушки толщиной 5 сантиметров. Стены также делают максимально ровными с использованием лопаты.

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.
Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.

Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.
Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.

Особенности

Характерной чертой русской печи с камином является наличие пяти дымооборотов, которые расположены вертикально и прикрыты соответствующим количеством специальных колпаков. Они необходимы, чтобы «ловить» те нагретые газы, которые двигаются по дымооборотам, и отталкивать их к кирпичам. Это обеспечивает более длительное удерживание тепла в каменных деталях каминопечи, что способствует поддержанию высокой температуры во всем доме.

В топливник же за один раз можно закладывать то количество дров, которого достаточно для прогревания каменной печи. Каждая задвижка, установленная в этом отопительном приборе, выполняет свою функцию.

Верхняя предназначается для того, чтобы закрывать трубу, когда дрова прогорели.

Нижняя – это своеобразный «переключатель режимов» русской каминопечи.

Когда устройство начинает прогреваться, нижняя задвижка должна быть закрыта. Открывают ее только в том случае, когда жар, находящийся в топливнике, поднимется вверх. Это необходимо для того, чтобы дым не попал в жилое помещение.

Такая модель отопительного прибора отлично зарекомендовала себя, отапливая дом вместе с мансардной печью. Именно этот тандем обеспечивает наилучшие результаты, ведь одновременно протапливается как этаж дома, так и мансарда, что позволяет более качественно и быстро прогреть помещение. Каминопечь является хорошим решением, если площадь этажа вашего жилища составляет до 80 кв. м, а мансарды – не превышает 35 кв. м. Делая выбор в пользу угловой каминопечи, вы значительно экономите место в помещении.

Как сделать своими руками?

Для всех желающих сделать своими руками камин в доме стоит воспользоваться инструкцией по кладке. Строительство такой конструкции нужно проводить на подготовленном фундаменте.

В самом начале готовят яму для заливки фундамента, она должна быть на 15-20 сантиметров шире фундамента. Ее глубина не должна быть меньше 50 сантиметров. Изготовление фундамента можно производить как из бетона, так и из кирпича. На днище засыпают щебень на 10-12 см и утрамбовывают. После делают опалубку из дерева и ставят ее на основание. Далее заливают фундамент и ждут его высыхания. Уровнем проверяют углы и сглаживают все неровности, выравнивая горизонтальную поверхность.

Залитый фундамент для надежной фиксации оставляют на 5-7 дней. Готовый фундамент должен быть на 7-8 сантиметров ниже уровня пола.

Когда фундамент готов, его накрывают рубероидом для гидроизоляции. За несколько дней до кладки замачивают глину для раствора. Через небольшие промежутки времени добавляют в нее воду и размешивают. Лучше будет раствор, если в него добавить цемент.

Первый ряд кирпичей кладут ребрами и делают его сплошным. Последующие ряды выкладывают плашмя.

Металлический короб (поддувало) закрепляют в углубление, в нем будет скапливаться зола. Третий ряд обязательно часть этого короба должен закрыть. Далее кладут ряды для каминной топки и колосниковой решетки. В пятом ряду делаются выступы вперед. Это нужно для того, чтобы сделать перекрытия. Чтобы не было отклонений кирпича даже на 1 мм, нужно отвесом проверять угол кладки. Также все время нужно проверять порядовку.

Начиная с шестого ряда и по девятый включительно выкладывают топку. На низ топки укладывают колосники из чугуна. Размеры у них разные, подбирать нужно для каждой топки свой.

Для отделки топки не используют облицовочный кирпич. Кирпичная облицовка камина выполняется по определенным правилам и стоимость такой работы высокая.

После облицовки каминной топки до половины крепят дверцы (в случае с закрытым камином). Дверки из чугуна при помощи стальной проволоки погружают в кирпичную кладку.

При открытом варианте камина дверцы не используют. Кладка продолжается до 20 ряда. Между 13 и 19 рядами устанавливают основание зеркала. Кирпич кладут вертикально под уклон. С 20 по 21 ряды кирпичи выдвигают немного вперед, это дает возможность сужения топки. Ряды 22 и 23 формируют каминный зуб, выступающий на 20 градусов.

В 24 и 25 рядах выкладывают каминную полку. Далее переходят к выкладке дымоходной трубы. С ее выкладкой процесс заканчивается, после делается облицовка.

Камин, в отличие от других устройств, включает в себя элементы и части, работающие взаимосвязано между собой. От того, как работают отдельные элементы, зависит работа всей системы в целом.

Как построить фундамент

Вес средне статической печи камина (с дымоходом) достигает четырёх тонн. Поэтому для неё нужно обязательно соорудить прочный фундамент. На одну часть цемента идёт три части песка. Пятую часть раствора составляет щебень. Иногда для изготовления фундамента используют природный камень хорошего качества. Нельзя заменять его строительным мусором или битым кирпичом, это значительно ослабит бетон.

Строение каркаса, способы перевязки арматуры и толщина зависят от конструкции и размеров печи. У здания и камина разные усадочные параметры, поэтому их фундаменты нельзя соединять вместе, чтобы избежать разрушения конструкции.

При возведении печки камина своими руками следует соблюдать все строительные нормы. При выполнении фундаментных работ нужно правильно рассчитать заглубление

Важно знать, как правильно армировать конструкцию и собирать опалубку. После того, как фундамент будет залит, выдерживают необходимый срок вызревания бетона, и только потом начинают кладку.

Мало разобраться теоретически, как построить печь камин своими руками. Нужно прислушаться к советам опытных мастеров. Ведь небольшие, на первый взгляд, недочёты и упущения могут стать критичными при эксплуатации отопительного сооружения. Когда речь идёт о комбинированной модели, необходимо соблюдать строительные нормы на всех этапах возведения.

Материалы и инструменты

Кирпичная печь камин для дома относится к сложным конструкциям, поэтому перед началом строительных мероприятий важно изготовить проект камина из кирпича с порядовкой. Для самостоятельной реализации лучше отказаться от замысловатых схем

Недостаточный опыт может стать причиной серьезных ошибок, которые дают о себе знать в ходе эксплуатации.

Приступая к строительству обогревающего сооружения, необходимо обзавестись следующими инструментами и материалами:

• Болгаркой с алмазным диском, кельмой, резиновой киянкой, отвесом, уровнем, рулеткой.
• Рубероидными листами, щебенкой, глиной, цементом, песком.
• Стальными уголками, арматурными прутами.
• Досками для обустройства опалубки, металлическими листами.
• Чугунной варочной плитой с конфорками, духовым шкафом, дверкой с жаропрочным стеклом.
• Каминными задвижками, железными дверцами, колосниковыми решетками, дымовыми заслонками.

Особенно тщательно нужно подбирать кирпич для каминов и печей, т.к. его качество напрямую влияет на продолжительность службы сооружения.

Огнеупорный кирпич представлен рядом разновидностей:

Шамотный. Служит для сооружения объектов, используемых при повышенных температурах. Составными компонентами материала выступает тугоплавкая глина, крупный кварцевый песок и графит. С виду эти светло-бежевые элементы с коричневыми вкраплениями способны отлично аккумулировать тепло.

Кварцевый. Специализации материала – прямое соприкосновение с огнем или металлом

Важно учесть, чем кварцевый кирпич плохо переносит воздействие химических веществ.

Теплоизоляционный. Задача этого материала – обеспечить изоляцию необходимого пространства от горячих стенок

В случае пренебрежения этой рекомендацией возможны самые печальные последствия, вплоть до возникновения пожара.

Виды фальш-каминов

Как это ни странно, но камин может иметь различные варианты исполнения. Перед тем, как вы приступите к самостоятельному изготовлению, следует определиться, какой вариант вам более симпатичен и главное, уместен в вашей квартире.

• Максимальная реалистичность – этот вид подразумевает изготовление абсолютно всех элементов камина, которые очень правдоподобно будут имитировать настоящую конструкцию. В этом случае необходимо придерживаться реальных габаритов настоящих стандартных каминов и воссоздать процесс горения. Для этого в нишу монтируют электрокамины, вокруг которых возводят добротные порталы. Ну, или электронную фоторамку, которая транслирует огоньки пламени. Это наиболее дорогостоящий вариант, но и наиболее достоверный.
• Частичная имитация – это более простой и менее затратный вариант. Для сооружения такого камина возводят портал, который выступает из стены, изготавливают крышку для него, можно даже имитировать кирпичную кладку и натуральные породы дерева или камня при этом. Но вот в топке расположены уже декоративные элементы, которые лишь условно обозначают наличие очага. Такие конструкции выглядят весьма уютно и убедительно.
• Символическое обозначение – этот вид исполнения лишь отдаленно напоминает очертания настоящего камина. С помощью деревянных планок, декоративных багетов и молдингов или других элементов на стене обозначаются контуры, которые по форме схожи с образом подлинника. Во многих случаях используют рисунок акриловыми красками прямо на поверхности стены. В этом случае может быть нарисовано и пламя. Если вы любите такие нестандартные варианты исполнения привычных вещей, то этот вариант для вас.

Теперь разберемся, какая же польза кроется в использовании такого элемента в интерьере и для чего же вообще нужно потратить столько времени и сил.

• В первую очередь, это, конечно же, удачное дизайнерское решение, которое поможет украсить помещение и сделать его более уютным, теплым и домашним. К тому же, камины не так часто встречаются в интерьерах квартир, что поможет сделать его более необычным. А учитывая то, что часто поверхность украшается красивыми материалами, вы дополнительно разнообразите элементы декора в комнате;
• Если вы решили воссоздать вариант со встроенным электрокамином, то вы получите дополнительный источник света и тепла. Это поможет поддерживать комфортную температуру в комнате до того, как включат центральное отопление или после его отключения;
• Большинство каминов увенчаны массивными крышками. Воссоздав этот элемент, у вас появится дополнительное место для размещения любимой коллекции декоративных статуэток или домашних фото. К различным праздникам или памятным датам можно украшать ее поверхность символичным декором. Особенно празднично выглядят камины, украшенные к Новому году с помощью гирлянд, настоящих еловых веток и декоративных носочков для подарков;
• И самый хитрый вариант – для скрытия коммуникаций и недостатков планировки. Например, можно скрыть большое количество розеток и проводов, которые находятся под ТВ-зоной. Часто бывает так, что под окном и в углу на смежной стене расположен радиатор отопления, который не только выглядит неуместно, но и мешает разместить там любой предмет мебели. Превратить этот недостаток в изюминку комнаты и обыграть пустующий угол, поможет возведение вокруг него декоративного портала. При этом радиатор не перестанет обогревать комнату.

Дизайн

Внешний вид кирпичной печи-камина зависит не только от функциональной конструкции, но и от интерьерных предпочтений хозяина дачного дома. Их дизайн ничем не ограничен, такие печи могут быть выполнены в любом стиле.

Конфигурация печи подчиняется стилю комнаты, в которой она установлена. Камин в английском стиле более характерен для классических решений, а Д-образный больше подчеркнет кантри стиль. Для стиля модерн наиболее подходящими являются прямоугольные и полукруглые варианты.

Наиболее экономичный вариант отделки — это изначально ровная кладка. Она красиво смотрится, даже если оставить как есть.

Другой вариант, требующий маленьких затрат – осуществить обработку швов. Так же можно покрыть камин специальным лаком, препятствующим загрязнению.

Третий вариант – оштукатурить и покрасить кирпичную кладку. Плюсом такого декора является возможность обновить краску, минусом – хрупкость штукатурки. При этом варианте лучше отделать выступающие элементы камнем или плиткой.

Облицовка камина невозможна обычной плиткой. Для этого применяют специальный жаропрочный материал. Кроме красоты такая плитка добавляет печи теплоемкости. Кроме этого для облицовки используется керамогранит, который часто комбинируют с другими материалами.

Декоративный кирпич широко применяется при декорировании печей и каминов. У этого материала достаточно большое разнообразие форм и размеров, чтобы сделать оригинальным любой интерьер.

Для декора часто применяются деревянные детали, но так как дерево легковоспламеняемый материал, отделка им осуществляется только в комбинации с другими видами отделки.

Первичная сушка печи

Новые кирпичные печи ни в коем случае нельзя сразу использовать для отопления. Вначале ее нужно правильно высушить.

На первом этапе происходит естественная сушка кладки на протяжении 5-7 дней. При этом открываются все дверки и задвижки и добиваются естественного движения воздуха по внутренним каналам. Для большей эффективности можно подогревать воздух в топочной камере при помощи мощной лампы накаливания.

После этого приступают к «прожариванию» печки, которое займет от 10 до 20 дней. Его суть сводится к щадящей протопке печи с постепенным повышением температуры и длительности горения. В начале этого этапа вместо дров на огонь берут легкую щепу в небольшом количестве. С каждым днем толщина и количество дров увеличивают

При этом важно, чтобы весь массив камня прогревался одновременно и равномерно. Иначе свежая кладка просто растрескается

Признаком готовности является удаление из кладки излишков влаги. Проверить это можно по отсутствию росы на внутренней стороне дверки через 3-4 часа после остывания печи.
