Печь голландка своими руками с варочной плитой, схемы и чертежи порядовки, поэтапная кладка

Немного истории

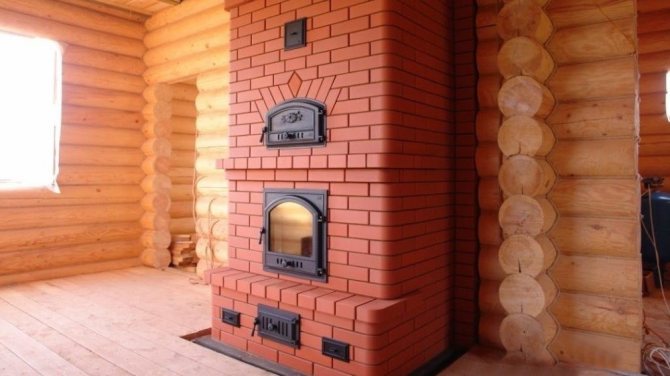

Голландская печь в интерьере

Голландская печь сложилась как конструкция во времена Колумба, в XV в. Начиная с XVI в., после обретения Нидерландами независимости, начала свое шествие по миру. В XVIII в. стала общеупотребительной; к XIX в. – доминирующей. Таковой в своем классе остается и по сей день, тем более, что прекрасно вписывается как в простой, так и в самый богатый интерьер, см. рис.

В энциклопедиях

Энциклопеции определяют голландскую печь как отопительную ПРЯМОУГОЛЬНУЮ, подовую, канальную многооборотную медленного горения, с вертикальными дымооборотами и боковым выходом в дымоход, ИЗНАЧАЛЬНО ОБЛИЦОВАННУЮ ИЗРАЗЦАМИ. Это следует иметь в виду при прочтении дальнейшего.

Об изразцах

У голландки есть еще одна заслуга перед человечеством – она принесла в мир изразцы и кафель. Об изразцах как таковых еще будет сказано, а пока нужно знать: эстетически голландка с изразцами неразделима. Голая кирпичная голландка будет хорошо греть дачу или управляться с готовкой на кухне, но, если планируется дизайн интерьера с голландской печью, то голая голландка – явная безвкусица. Вообразите себе Венеру Боттичелли или «Последний день Помпеи» Брюллова, написанные акриловыми красками металлик. Голая голландка в гостиной ретро или кантри – то же самое.

Этапы изготовления круглой голландки

Фундамент

Как и в любой другой конструкции, чтобы печь голландка круглая была устойчивой и могла правильно функционировать, для начала необходимо изготовить фундамент:

1. Для этого нужно выкопать углубление, в которое будет установлено основание для печи.
2. Сначала проведите измерения и разберите напольное покрытие, заранее определившись с будущим местоположением системы.
3. Выкопайте углубление и залейте в него цементный раствор такой консистенции: 1 ведро цемента, 3 ведра песка.
4. Сверху на получившееся будущее основание нужно положить арматурную стяжку, чтобы фундамент лучше держал конструкцию голландки.
5. Дайте просохнуть раствору 10-15 дней, перед началом работ по возведению печи.

Изготовление металлического кожуха

Устанавливать металлический кожух на голландскую печь было придумано в Российской Империи немецким конструктором Утенмарком, зачастую именно в честь него называют подобные системы – «утенмарковка».

Сегодня на рынке отопительных систем и товаров к ним существует широкий ассортимент уже готовых металлических кожухов для голландских печей. Продаются они готовыми размерами, поэтому если вы решили использовать «утенмарковку» приобретенную в магазине, то следует заранее сопоставить её с размерами печи. Выглядят готовые сборные металлические кожухи так:

Металлический кожух

Если же было решено изготовить кожух из металла своими руками, то в виде материала можно использовать обычный оцинкованный лист или кровельное железо:

Заготовки лучше подготовить к монтажу заранее, предварительно сделав отверстия для топки, задвижки, поддувала и дверки для прочистки

Важно понимать, что кладку формируют размеры кожуха, поэтому учтите это при его изготовлении.

Заготовки для кожуха

Скрепляется лист железа в округлую формочку при помощи клепок, в крайнем случаем можно конструкцию сварить, если позволяет это сделать толщина металла.

Кладка и порядовка

Важной особенностью в кладке голландской печи, является порядок её рядов, не каждый мастер готов взяться за установку подобных конструкций, поэтому решение делать круглую голландскую печь своими руками является рискованным. Но если вы уверены в своих умениях, то важно использовать специально изобретенную порядовку данной конструкции

Внешний вид

В разрезе печь голландка круглая в кожухе выглядит так:

Схема круглой голландки в разрезе

Особенность кладки кирпичей

Монтаж кожуха производится одновременно с укладкой голландки. Участок системы до перекрытия топки кладут в пол кирпича – то есть первые три ряда. Затем при помощи отвеса и уровня устанавливается кожух — его первое, нижнее кольцо. Расстояние между стенкой футляра и кладкой заливается готовым полужидким глиняным раствором.

Теперь производится формирование топки, при этом важно соблюдать порядовку и перевязку, чтобы конструкция имела хорошую устойчивость и высокий КПД. Когда топка сформирована можно приступать к кладке последующих частей голландской системы

Первые ряды

Не смотря на кажущуюся простоту конструкции, главным здесь является порядовка системы, без неё каменщик не сможет установить всю систему правильно. Первые двенадцать рядов начинаются так, на схеме указаны размеры и вся порядовка голландки:

1-12 ряды

С 13 по 29 ряд и схема трубы изображены на следующей порядовке конструкции:

13-29 ряды

30-32 ряды

Обратите внимание, что если неправильно сложить один ряд, не говоря уже о большем количестве ошибок, то дым будет валить в дом, и система не сможет функционировать правильно.

Первая тестовая топка печи

Важно произвести первую топку в соответствии с определенными правилами:

• Производить тестовую протопку отопительной системы нужно после полного высыхания всей конструкции, в том числе кладочного и облицовочного раствора. Преждевременный тест печи может привести к растрескиванию конструкции, что ухудшит её технические характеристики и приведет к нарушениям в работе.
• Первая топка производится с использованием 1/5 частью топлива. Сначала необходимо заложить щепку, стружку, а затем можно уже подкладывать поленья побольше. При этом все задвижки и заслонки должны быть открыты.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Если у вас установлен термометр, то следите чтобы температура в системе не достигла 600 градусов по Цельсию – проводить тестовую топку нужно осторожно, постоянно осматривая всю конструкцию на наличие повреждений в системе.

Конструкционные особенности

Принцип действия печи голландки заключается в следующем: проходя по первому каналу, дым передает тепло стенкам, а после остывания опускается в топочную камеру. После повторного нагрева продукты сгорания вновь поднимаются вверх, после чего выходят через дымоход.

Планируя обустройство дома отопительной печью из кирпича «голландка», следует учесть следующие моменты:

• Обладая существенным весом, конструкция печки нуждается в предварительном обустройстве фундамента, расположенного на уровне пола. Его толщина должна составлять 10-15 см, выполняется основа голландки из бетона на основе арматурного каркаса. Заменить фундамент может полнотелая железобетонная плита, расположенная в основании полов. Ее габариты превышают размеры кладки печи на 5-10 см в каждую сторону.
• Характерной чертой печи голландки являются невысокие требования к качеству стройматериалов. Зачастую кладка осуществляется из пустотелых камней, имеющих трещины и использованных ранее для других целей. Не обладая привлекательным внешним видом, тем не менее, такая печь голландка отлично справляется с задачей отопления. ​Совет! Приверженцам добротности для качественной кладки лучше запастись полнотелым керамическим кирпичом, прошедшим грамотную процедуру обжига.
• Простота конструкции позволяет взяться за работу по обустройству печки даже неопытному печнику, достаточно обладать навыками кирпичной кладки с перевязкой.
• Для формирования топки голландки желательно применять качественный огнеупорный кирпич. Соединительной смесью служит песчано-глиняный раствор, доведенный до консистенции сметаны. Замес связующего состава из песка и глины для кладки печки выполняется в пропорции 2:1. Для этих целей можно приобрести готовую строительную смесь.

Внимание! При кладке печи не допускается применять цемент, раствор на его основе в результате перепада температур растрескивается. Для отопления дачи подойдет простая модель печи голландки, представленной на схеме ниже:

Для отопления дачи подойдет простая модель печи голландки, представленной на схеме ниже:

При необходимости увеличить высоту, чередование рядов с 17 по 21 и с 18 по 22 повторяют нужное количество раз. Это конструкция предназначена для обогрева небольшого помещения до 20 м2. Просторный домик лучше оборудовать более мощной конструкцией печки, обеспечивающей отопление 50 м2. Ее пример размещен ниже:

Принцип работы печи

Голландка — очень многофункциональна. Она выполняет функции обогревательного прибора. Также может быть рассмотрена в качестве интерьерного декора — камина. Для этого достаточно всего лишь открыть дверцы топки.

Несмотря на то, что классическая голландка кладется без плиты, при желании можно добавить и варочную поверхность для приготовления пищи.

Классические печи-голландки лишены привычных для нас поддувала и колосников, что лишь способствует повышению процента теплоотдачи: в топку можно поместить много дров и «забыть» о них на довольно длительное время.

Гореть они будут очень-очень-очень медленно, поскольку поток кислорода, поддерживающий горение, поступает в голландку лишь через единственное присутствующее в такой печи отверстие – дверцу для топки.

Тонкие стенки – всего в один кирпич – обеспечивают быстрое проникновение тепла в комнату и обогрев помещения за короткий период. Небольшие печки, размером метр на метр, способны обогревать жилище средних размеров, например, комната в 35 квадратных метров, нагреется от голландки за час.

Отличительная черта печи-голландки – отсутствие чугунной панели, которую используют для приготовления пищи. Печка всегда прямоугольная и из-за такой стандартной формы некоторые печники называют ее примитивной. Но это ничуть не умаляет ее эргономичности и экономности, которые и делают печь востребованной среди застройщиков.

Печи-голландки имеют две узнаваемые формы: прямоугольную и круглую.

Внешне печь выполнена очень просто – кирпичная кладка служит заодно и элементом дизайна (как вариант можно использовать еще плитку).

Внутри голландская печь оснащена глухим топливником внушительных размеров и шестью дымооборотными каналами, расположенными в такой последовательности, что нагретые газы, поступая в те из них, которые называются подъемными, немного остывают, нагревая печную конструкцию частями.

То есть, схематически это происходит так:

• Поступление газов в самом разогретом состоянии в первый подъемный канал.
• Поступление немного остывших в первом канале газов во второй канал.
• Поступление достаточно остывших в первых двух ходах газов в третий канал.

Такая очередность позволяет печке прогреваться постепенно и защищает ее поверхность от растрескивания и щелей, которые непременно возникали бы при моментальном нагревании.

Поднимаясь и опускаясь, газы проходят все шесть оборотов, обеспечивая циркуляцию тепла.

При укладке такой печки нужно обязательно придерживаться параметров, которые абсолютно не соответствуют параметрам громоздкой русской печи. И дело не столько в изящности голландки, сколько в высоте ее топливника.

Он находится ниже, чем у традиционной русской печки – 25 см от уровня пола. Такая высота обеспечивает равномерность прогрева по высоте помещения посредством сдвига уровня паровых шаров.

Достоинства и недостатки

Печка возводится очень быстро, с ней справится даже новичок.

Главное достоинство данной печки – это её небольшие размеры. Она не занимает много места, но даёт много тепла. Печь-голландка для дачи из кирпича станет отличным решением вопроса с отоплением. Газа на дачных участках обычно не бывает, отапливать электричеством безумно дорого, поэтому дрова станут оптимальным источником тепловой энергии.

Печь-голландка, сделанная своими руками, подарит комфорт и уют. А её возведение не займёт много времени. Строго следуя руководству по сборке и не отступая от неё ни на шаг, вы получите в своё распоряжение полноценный отопительный агрегат, работающий на дешёвых дровах.

Следующее преимущество – долгое остывание. Полное сгорание дров в топке не приведёт к быстрому остыванию голландки. И чем больше печь, тем дольше она будет оставаться тёплой. При этом она практически никогда не капризничает – главное, чтобы в дымоходе была хорошая тяга.

Есть и некоторые недостатки, которые характерны для любых дровяных печей:

• Для длительной работы голландки нужны хорошие дрова, а не трухлявые пни.
• При использовании сырых дров возможно выделение большого количества сажи – она забывает дымовые каналы. А так как каналы в больших печах идут змейкой (вверх и вниз, по очереди), с очисткой печки возникнут проблемы (требуется установка дополнительных прочистных дверок).
• Хорошая тяга нередко приводит к излишне быстрому прогоранию поленьев – нужно научиться регулировать интенсивность горения с помощью дверцы поддувала.

Тем не менее печи-голландки по-прежнему в строю.

Как работает печь

Особенность печки заключается в наличии нескольких дымоходных каналов, по которым циркулируется нагретый воздух. Выходя из топки, дым поднимается вверх. Этому способствует восходящий поток. Пока дым проходит свой путь, он нагревает стенки конструкции.

Затем он остывает и начинает постепенно опускаться вниз. Возле топки он снова нагревается и поднимается вверх, но уже по другому каналу. Таким образом, он проходит всю систему. На завершающем этапе дым выходит через дымоход. Благодаря такой схеме печь равномерно прогревается. При этом нет резких перепадов температуры. Тепло сохраняется на протяжении длительного времени.

Печка оптимально вписывается в интерьер дома

Эффективность работы голландки напрямую зависит от ее конструкции. Здесь выделают несколько основных элементов печки:

• топка больших размеров;
• дымовая труба;
• система каналов.

Голландка может иметь различную форму, а также размеры. Так, ее делают треугольной, полукруглой или прямоугольной. Сделать порядовку печи Голландка с плитой своими руками может сделать каждый. Главное иметь под рукой схему конструкции. Главное понимать, что независимо от размеров печи, топливник делается просторным и прямоугольным.

Голландка имеет различную конструкцию

Большое значение в работе отопительного устройства имеет топка. Благодаря большим размерам печка обладает высокой эффективностью. Также это дает возможность присоединить ее к водяной системе отопления. Так, голландка станет основным устройством для обогрева не только одного помещения, но и всего дома.

Сбоку дымоходная труба соединяется с дымоходом. Промежуточным элементом выступает металлическая вставка. В случае необходимости, когда нужно быстро остудить конструкцию, достаточно просто максимально открыть заслонку.

Печка часто используется для отопления загородных домов

Подробная схема-порядовка

Перед началом кладки нужно опустить партию кирпичей в воду. Это мера в дальнейшем предотвратит вытягивание влаги из раствора и лучшую сцепку. Первые два ряда, которые выкладывают до уровня чистового пола, в схему не входят.

Описание порядовки печи голландки с плитой:

• 1 ряд кладут сплошным слоем,  на уровне поверхности пола. Следует сложить его максимально аккуратно, чтобы вся дальнейшая конструкция вышла ровной.
• 2 и 3 ряды тоже выкладывают сплошным слоем, проверяют кладку по горизонтали.
• В 4 ряду закладывают поддувало, выдерживая зазор 0,5 см, в него вкладывают асбестовый шнур. Он нужен для того, чтобы металлический элемент при тепловом  расширении не расколол кирпичи. Для укрепления дверки между кирпичами в раствор закладывают пруты. Кладку выполняют справа налево. Перевязку шва выполняют в полкирпича.
• В 5 и 6 рядах следует перекрыть часть поддувала и зольника. С этой целью распиливают кирпич вдоль и пропускают под кладку металлическую пластину размером 0,35х0,4 см.

• В 7 ряду формируют топку из огнеупорного кирпича и монтируют топочную дверку. Укладывают колосник, зазор у шва оставляют в 0,3-05 см. Кирпич задней стенки топки кладут под углом. Зазор нужно заполнить песком.
• В 8 ряду перекрывают поддувальную дверку, формируя зольник.
• С 9 по 14 ряды выкладывают топливную камеру огнеупорным кирпичом.
• В 10 ряду перекрывают кирпичами топочную камеру. Следующим этапом нужно будет укладывать варочную панель, для этого подготовить кирпичи. В них прорезают бороздки 0,5 см, которые позволят расширяться металлу и не разрушать печь. Края варочной панели закрепляют стальным уголком.
• 11-13 ряды — выкладывают зону над плитой.
• 14 ряд выкладывают как 13, но в кирпичах прорезают бороздки, в которые вставляют стальной уголок. На него надо будет поставить кирпичи следующего ряда.
• 16 и 17 ряды выкладывают как 15-й, но в нём устанавливают дверку для прочистки дымохода. Также предусматривают зазоры и прокладывают асбест.
• 18-22 ряды — кладка дымового оборотного канала и его перекрытие.
• В 23 ряду устанавливают шиберную заслонку в дымоход. Подгоняют под размер кирпичи, между металлом и кирпичом прокладывают асбест.
• В 24 и 25 рядах объединяют опускной и подъёмный каналы.

В 26 ряду начинают формирование дымохода

На данном этапе важно, чтоб внутри дымохода поверхность получалась как можно более гладкой. Раствор сразу счищают, чтобы он в дальнейшем не ухудшил тягу.
27 и 28 ряды идёт прокладка дымохода, кирпич сдвигается на 40 мм для сужения конструкции.
29-30 ряды продолжают кладку дымохода и устанавливают шиберную заслонку для регулировки тяги. Зазор в 0,5 см оставляют запас для расширения металла

Прокладывают асбест.
В 31 ряду уменьшают размер дымохода до первоначального.
С 32 ряда идёт кладка дымовой трубы. Не доходя 3 ряда до кровли делают «распушку» трубы для защиты деревянной конструкции от пожара. Толщина трубы — полтора кирпича.

Зазор в 0,5 см оставляют запас для расширения металла. Прокладывают асбест.
В 31 ряду уменьшают размер дымохода до первоначального.
С 32 ряда идёт кладка дымовой трубы. Не доходя 3 ряда до кровли делают «распушку» трубы для защиты деревянной конструкции от пожара. Толщина трубы — полтора кирпича.

Строительство голландской печки своими руками

Возведение печки проводится в такой последовательности:

• подготовительные работы (обустройство фундамента и подготовка материалов к кладке);
• кладка печи;
• кладка дымохода;
• облицовка конструкции.

Теперь более тщательно рассмотрим каждый пункт в отдельности.

Подготовка

На подготовительном этапе проводится сооружение фундамента и защита стен от тепла. Так как печь имеет большой вес, понадобится сооружение опалубки.

При приготовлении важно соблюдать пропорцию составляющих

Выполнение фундамента

Работы на этом этапе проводятся по такой пошаговой инструкции:

• провести разметку пола с учетом расположения оконных и дверных проемов;
• с помощью болгарки выполнить распил и демонтировать доски на размеченном месте;
• возвести фундамент, и выполнить заливку раствора;
• уложить рубероид.

После этого делается небольшой перерыв на тот срок, пока раствор полностью не затвердеет.

https://youtube.com/watch?v=GlVclepGte0

Подготовка основания и гидроизоляция

Высота фундамента делается такой, чтобы была возможность уложить два ряда кирпича. Он ложится сплошным рядом. При этом стоит не забывать о перевязке. Поверх укладывается гидроизоляция, которая состоит из нескольких слоев. Она надежно крепится на основание.

Так как большая часть тепла уходит вниз, то к гидроизоляции нужно подойти очень внимательно. Специалисты дополнительно рекомендуют уложить слой теплоизоляции. Вместе с рубероидом можно использовать базальтовый картон.

Перед началом кладки нужно натянуть отвесы из крепкой нити. Благодаря таким отвесам можно предотвратить сдвигание рядов во время кладки. В ином случае нужно периодически проверять ровность конструкции. Какие-либо отклонения приведут к тому, что печка будет работать неэффективно.

В основание укладывается несколько сплошных рядов кирпича

Особенности конструкции классической голландки

Печи традиционной голландской конструкции имеют прямоугольную или круглую форму. Внешний вид ее отличается простотой. Кирпич, который используется для кладки, является в тоже время элементом декора. Также, нередко, с этой целью применяется керамическая плитка.

Внутренняя часть голландки оборудуется топливником, который имеет значительные размеры и шесть дымооборотных каналов. Расположение последних имеет строго определенную последовательность: горячие дымовые газы, проходя по подъемным каналам, частично отдают тепло конструкции печи в следующем порядке:

• Наиболее разогретые газы движутся по первому подъемному каналу.
• Газы, остывшие частично, из первого перемещаются во второй канал.
• Значительно остывшие газы в предыдущих каналах направляются в третий.

Соблюдение описанной очередности дает возможность осуществлять прогрев устройства постепенно, что не приводит к появлению трещин в кладке.

Разрезы

Совершая подъем и спуск по каналам, продукты горения совершают шесть оборотов, что обеспечивает циркуляцию тепла.

Сооружение голландки требует обязательного соблюдения порядовки, которое имеет координальное отличие от массивной русской печи. Это обуславливается не столько изящной конструкцией печи-голландки, сколько высотой ее топливника. Он расположен на более низком уровне, чем у классического варианта русской печи. Расстояние от пола в 250 мм дает возможность организации равномерного прогрева по всей высоте помещения.

Обустройство фундамента

Несмотря на сравнительно небольшой как для кирпичной печи вес, голландка все равно нуждается в качественном и надежном основании. Отличный вариант – монолитная плита. Важный нюанс: фундамент должен быть армирован как по площади, так и по объему, т.е. вглубь. Размеры подобного основания должны быть не менее 1,2х1,2 м. Фундамент голландки нельзя связывать с основанием главного строения.

Как сделать фундаментФундамент под кирпичную печь

Порядок работы по обустройству фундамента следующий.

Первый шаг. Намечаем границы обустраиваемого основания.

Второй шаг. Роем котлован глубиной примерно 60 см.

Котлован для отливки фундамента

Третий шаг. Засыпаем дно котлована 15-сантиметровым слоем щебенки. Тщательно разравниваем и утрамбовываем засыпку.

Щебень

Четвертый шаг. Укладываем сетку из арматурных стержней. Рекомендованный размер ячеек такой сетки – 100-120 мм.

Котлован под фундамент с опалубкой и арматурой

Пятый шаг. В местах пересечения прутков устанавливаем вертикальную арматуру. Связываем все стыки элементов опорной системы проволокой.

Шестой шаг. Устанавливаем опалубку для заливки фундамента. Каждую стенку опалубки укрываем рубероидом либо обрабатываем смолой для гидроизоляции.

Седьмой шаг. Заливаем бетон.

Залитый бетон

Восьмой шаг. Производим «железнение» поверхности основания. Для этого посыпаем заливку небольшим количеством сухого цемента.

Даем фундаменту набрать прочность. Лучше оставить его на месяц, но многие мастера приступают к кладке уже через неделю. В этом моменте решение за вами.

Преимущества голландки, выложенной из кирпича

Те, кто постоянно использует кирпичную печь Голландку, могут очень легко назвать большое число положительных качеств, отличающих эту конструкцию от аналогичных устройств:

• Небольшие размеры, очень компактный вид. Для желающих, специально делается порядовка отопительной голландки, выдерживая габариты 0,5х0,5 метра;
• Строительство не требует большого количества материала. Чтобы выложить печь большого размера, понадобится 650 кирпичей. Это намного меньше, чем требуется для создания небольшой русской печи. Такая экономичность позволяет не вкладывать большие деньги в строительство;
• Топка выкладывается шамотным кирпичом. Другие элементы изготавливаются из красного кирпича. Небольшая масса, не требует строительство мощного фундамента;
• Печь Голландка может свободно отапливать два этажа. Существуют профессионалы, которые создают такие печи, обогревающие сразу четыре этажа;
• Обладает великолепной теплоотдачей, причем нагрев стенок не достигает 70 градусов;
• Очень простая кладка. Ее может выложить даже новичок в печном деле;
• Не требуется регулярная топка. Она легко растапливается даже после долго простоя.
• Идеально подходит для отопления дачного домика.

Кладка печи

Прежде чем приступать к кладке, нужно приготовить раствор и выполнить несколько несложных мероприятий по подготовке фундамента.

Приготовление раствора

Просейте песок и разбейте большие куски глины. Измельченную глину также нужно просеять. С функциями сита прекрасно справится сетка от панцирной кровати. При отсутствии таковой используйте простое сито с ячейками аналогичных размеров.

Залейте глину водой на несколько часов. Излишки воды, не впитанные глиной, сливайте.

Дайте глине набухнуть и смешайте ее с песком в равных количествах. В эту же смесь добавьте примерно 1/8 часть чистой воды. Расчет ведите в соответствии с полученным объемом песчано-глиняной смеси.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Предварительная подготовка фундамента

Укройте застывший фундамент гидроизоляционным материалом. Подойдет рубероид. Также можно использовать гидроизол или другой материал с аналогичными свойствами.

Гидроизоляция

Порядовка

Порядовка

Приступаем к кладке.

Укладываем первый ряд. Он будет состоять из 12 кирпичей. Убеждаемся в ровности кладки с помощью уровня и лишь после этого заливаем поверхность основы глиняным раствором.

Пример укладки кирпича на изоляцию

Устанавливаем дверцу поддувала. Предварительно обматываем ее асбестовым шнуром. Для крепления дверцы используем стальную проволоку. Вставляем проволоку в коробку и скручиваем в 2 раза. В верхней кромке кирпича делаем прорез. Вставляем в него проволоку, загибаем ее и переплетаем с кладкой.

Второй ряд выкладываем по порядовке.

Кладка печиОбязательно натягиваем отвесы, чтобы печь была строго вертикальной

Третий и следующий ряды, отмеченные на порядовке желтым, выкладываем из огнеупорного кирпича.

Между 3 и 4 рядами укладываем решетку колосника размерами 200 х 300 мм.

Уложен колосник

Кирпичи четвертого ряда кладем на ребро. На схеме присутствуют кирпичи, отмеченные красным цветом. На них укладываем внутреннюю перегородку в дымоходе. Задний кирпич делаем «вышибным», т.е. укладываем его без раствора. В дальнейшем мы сможем вынимать такой кирпич и прочищать печь. Удобное решение, избавляющее от необходимости установки дверцы.

Кладка печиКладка печи

Устанавливаем дверцу топочной камеры. Рекомендации те же, что и в случае с дверцей поддувала.

Установка топочной дверцы. На фото видно, как вставить и скрутить проволоку — фиксаторУстановка топочной дверцы

Пятый ряд выкладываем аналогично предыдущему. Кирпичи укладываем плашмя.

В 6-м ряду выкладываем кирпичи на ребро. Работаем по порядовке.

Кладка голландки

В 7 ряду кирпичи кладем плашмя везде, кроме задней стенки – ее выкладываем «на ребро». Во всех следующих рядах кирпичи кладем плашмя.

Кладка голландкиТопочная дверца

На восьмом ряду перекрываем дверцу топки. Внутренние огнеупорные кирпичи над топочной камерой скашиваем. Это позволит нам при желании пользоваться печкой как камином. Это видно на схеме.

Кладка голландкиКладка голландкиПерекрытие печкиПерекрытие печки

Девятый ряд смещаем назад. Сверху него укладываем асбестовый картон, а после – чугунную варочную плиту, если это нужно. Стыки между плитой и кирпичом заполняем асбестовым шнуром.

На 10-м ряду начинаем выкладывать основу для дымохода. Продолжение конструкции будет металлическим.

Выкладываем 11 ряд и устанавливаем задвижку. Предварительно задвижку обматываем асбестовым шнуром.

Строительство голландкиСтроительство голландкиСтроительство голландкиСтроительство голландки

При кладке 12-го ряда оформляем стык между металлической трубой и дымоходом. Дымоход выводим из дома через крышу. Места пересечения обкладываем минеральной ватой или другим теплоизоляционным материалом. Высоту конструкции определяем индивидуально. Она должна возвышаться не менее чем на 50 см над наиболее высокой точкой крыши.

Строительство голландкиСтроительство голландкиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиСтроительство печиПодробная схема кладки печи голландки

Финишную отделку голландки выполняйте на свое усмотрение. Ее можно побелить, красиво облицевать плиткой либо изразцами или же и вовсе оставить без декора — кирпичи и так красиво выглядят.

Готовой печи нужно дать просохнуть в течение минимум 2 недель. Дверку топки не закрывайте. Лишь спустя указанное время в печи можно будет разводить полноценный огонь. Перед приемом голландки в постоянную эксплуатацию, сожгите в топливнике немного бумаги для проверки тяги. Дым должен уйти через дымоход.

Теперь вы знаете, как самостоятельно построить печь голландку. Следуйте полученным рекомендациям и все обязательно получится.

Предтопочный стальной лист

Удачной работы!
