Обзор печи bullerjan

Достоинства и особенности

Отопительные печи Булерьян имеют самые разные конфигурации и размеры, позволяющие без проблем отапливать до 1100 кубометров помещения. Подобрать подходящую модель не составит труда. Использование этого оборудования для отопления дома во многом целесообразно, что подтверждается следующими моментами:

1. Безопасность. Отопительная печь данной конфигурации не разогревается до накала металла, не выжигает кислород.
2. Отопление осуществляется равномерно по площади всего дома.
3. Скорость отопления. Печь Булерьян любой конфигурации способна прогреть даже большое помещение достаточно быстро.

Бренеран с водяным контуром

Работа печи является автономной – она работает на топливе, не задействуя ни газ, ни электричество.

Обслуживание печи – не трудоемкий процесс, поскольку количество золы очень невелико.

Одна загрузка топлива может дать работу печи в течение 8–12 часов без дополнительного подкладывания.
Процессом отопления можно управлять.

Дожиг газа в отдельной камере обеспечивает КПД 85%.

Но у печей Булерьян с водяным контуром есть и другие особенности, о которых не стоит забывать в процессе ее эксплуатации:

1. Дрова для печи должны быть хорошо просушены. Также лучше всего при этом использовать породы, которые не выделяют смол.
2. При оборудовании дымохода необходимо произвести качественное утепление трубы. Иначе может возникнуть появление конденсата. Все это снижает теплоотдачу.
3. Во второй топочной камере газы сгорают не полностью.
4. Расстояние между печью и стенами, которое должно составлять не менее полуметра для выполнения условий пожаробезопасности. Это является достаточно веской проблемой для домов небольшой площади. Некоторым образом решить этот вопрос позволяет обшивка стен. рядом с которыми находится установка, металлом с применением базальтового утеплителя. Сначала стена обшивается утеплителем, а затем происходит крепление листов металла. Это обеспечит не только пожаробезопасность помещения, но и усилит эффект теплоотдачи. В этом случае максимально допустимое расстояние равняется 20 см.
5. Пыль и грязь – это еще одна немаловажная проблема печей Булерьян. Пыль, которая попадает в трубы, выжигается очень высокой температурой, вследствие чего образуется неприятный запах. А поскольку появление пыли в трубах неизбежно, то и неприятный запах при работе печи – тоже. Также и грязь, притягиваемая положительными ионами, которые образуются возле печи, разносится по комнатам, попадая в организм человека. Так разносятся и различные вирусные заболевания. Поэтому в домах, отапливаемых с помощью таких печей, необходимо чаще делать влажную уборку, а так поддерживать хорошую вентиляцию .

Возможно, банная печка такой модели будет идеальным отопительным устройством в вашей парной, поэтому ознакомьтесь со статьей Банные печи Булерьян (Бренеран) .

При выборе отопительной печи Булерьян с водяным контуром, стоит обратить внимание не только на ее конфигурацию, но и на материал изготовления дверцы. Они бывают сделаны как из металла. так и из стекла

Конечно, стекло смотрится достаточно эффектно, но в процессе работы печи не несет в себе ничего, кроме собираемой пыли и грязи. Если через нее и виден процесс топки, то только в самый первый момент, когда происходит растопка дров. К тому же стеклянная дверь солидно увеличивает стоимость всей конструкции

так и из стекла . Конечно, стекло смотрится достаточно эффектно, но в процессе работы печи не несет в себе ничего, кроме собираемой пыли и грязи. Если через нее и виден процесс топки, то только в самый первый момент, когда происходит растопка дров. К тому же стеклянная дверь солидно увеличивает стоимость всей конструкции.

Про водяные буллеры

Булерьян может также может осуществлять отопление и нагрев воды одновременно. Котлы, оборудованные водяным контуром, используются в домах и на производстве. Булерьян – печь с комбинированными функциями по схеме и устройству схожа с обычной модификацией, в которой применяется конвекция воздуха для полноценного отопления.

Пример водяного булерьяна

Особенности устройства:

• Имеются трубы вокруг топочной камеры.
• Основной принцип работы – химические процессы: пиролиз или газогенерация.
• Трубы заполняет не горячий воздух, а разогретый жидкий теплоноситель.

Работа печи системы Булерьян с водным контуром производится так:

• Трубы (конвекционные) в нижней части имеют коллектор (нижний и верхний).
• На нижнем из коллекторов специально смонтирован отвод, который необходим для возвращения жидкости в систему.
• На верхнем элементе имеется труба, которая требуется для подачи в систему жидкого теплоносителя.
• Вода или иной жидкостный переносчик тепла, использующийся в системе, постепенно нагревается. Проходит это во время процесса топки печи.
• Создается желаемое давление (выбирается настройкой).
• Возникает циркуляция жидкости под действием физико-химических факторов и ее подъем на высоту 7-8 метров.
• Жидкостный теплоноситель по трубам передвигается и поступает к обогревательным приборам (батареям, конвекторам), которые располагаются в помещениях (жилых комнатах, производственных цехах или теплицах).

Остывший жидкий источник тепла возвращается обратно в систему с помощью отвода на нижнем коллекторе.

В этом случае в процессе отопления принимает участие образовавшийся во время горения твердого топлива газ. Для этой цели в конструкции печи предусмотрены две, а не одна топочные камеры – в одной производится сжигание основного топлива (дрова, прессованные опилки или угольные брикеты), во второй происходит процесс дожигания газов.

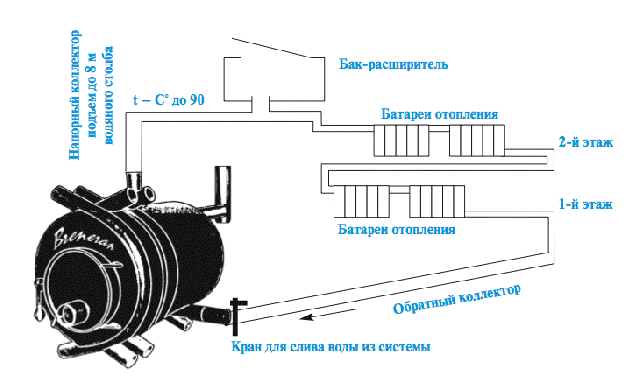

Схема подключения водяного буллера

После разогрева отсека для сгорания дров, котел  рекомендуется перевести в режим газогенерации. В этой фазе работы топливо не горит, а тлеет. Это позволяет увеличить время отдачи тепла, но система будет функционировать автономно. Особенность – КПД остается таким же, как при сжигании дров или иного твердого топлива. Печь для дома булерьян с системой водяного отопления позволяет получить горячую воду для бытовых нужд, если трубы будут подсоединены к специальной емкости. До 100 градусов вода нагревается за 30—40 минут в зависимости от выбранной для использования модели, на что требуется около 2,5 кВт энергии.

Популярные модели печей Булерьян

Печи на основе использования воздушных труб выпускаются под двумя торговыми марками: Булерьян и Бренеран. Первое налаженное производство печей было организовано, как ни странно, не в Канаде, а в Германии. С 1993 года печи стали производиться и в России. Приобрести печь Бренеран стало возможным с 2005 года. Именно в этом году официальный производитель печей российская фирма «Лаотерм» решила переименовать печи Булерьян. Это было связано с улучшением конструкции печей и увеличением срока гарантийного обслуживания до 2,5 лет. На данный момент есть много популярных печей известной марки.

Печь Булерьян

Бренеран АОТ-14

Эта модель является одной из самых громоздких, но способных отопить большое помещение до 400 м3. Весит модель Бренеран АОТ-14 соответственно – 130 кг. Хотя стоит заметить, что многие печи, рассчитанные на меньшие помещения, весят на порядок больше.

Печь выполнена из конструкционной стали. Длительность горения до 10 часов. Камера сгорания рассчитана на 100 литров топлива. Длина дров не должна быть больше, чем 80 сантиметров. Дымоход подключается к задней части печи.

Такая печь подойдет для отопления целого коттеджа.

Аква-Бренеран

Модель Аква-Бренеран является улучшенным вариантом печи, так как отопление происходит за счет нагрева циркулирующей жидкости.

Печь подходит не только для отопления частных домов и гаражей, но также устанавливается в цехах и мастерских. Такая печь способна отопить помещение в 600 м3. Правда, и полная закладка горючих материалов должна осуществляться каждые 6-8 часов.

Конструкция состоит из стали и покрыта жаростойкой краской. В отличие от классических печей, в ней имеется дополнительный водяной бак. У печи есть два регулятора. Один находится на дверце и регулирует интенсивность жара. Второй – на дымоходном патрубке. Это регулятор-газификатор.

Аква-Бренеран – отличное решение для отопления самых больших помещений.

Бренеран АОТ-08 тип 005

Печи типа Булерьян можно использовать не только для отопления дома, но и для приготовления пищи. Для этих целей компания выпустила линейку печей с варочной панелью.

Это газогенераторная печь, которая выручит при отсутствии в помещении плиты. Она подойдет для обогрева помещения в 100 м3. При этом совмещать две функции – готовки еды и отопления комнаты – к сожалению, нельзя. В режиме тление Бренеран АОТ-08 отопит помещение в течение получаса. А во время горения стоит воспользоваться варочной панелью. Варочная панель состоит из двух конфорок. Пища готовится на таком аппарате довольно быстро. К примеру, 6-тилитровая емкость с водой закипит за 30 минут.

Бренеран-АКВАТЭН

Модель АКВАТЭН является уникальной печкой, аналогов которой нельзя найти. Печь похожа по своему строению на другие модели Булерьянов, но все же имеет важные отличия в своей конструкции.

Трубы печи подсоединяются к батареям отопления, по которым бежит вода. Строение труб такое же, как и в воздушных версиях печи Булерьян. Вода подымается по стоку к трубам самотеком. Напорный коллектор осуществляет подъем жидкости до 8 метров.

Также как и других моделей Бренеран, у АКВАТЭН имеется несколько регуляторов интенсивности жара в печи. Печь сделана из высокопрочной стали, которую от коррозии защищает слой специальной краски.

В зимнее время, если нет возможности разместить твердые горючие материалы в бак печи, можно использовать для отопления электрический тэн мощностью в 1 кВт.

Можно ли изготовить печь Булерьян самостоятельно?

Более 20 лет секреты создания печей Булерьян находятся в тайне. Производители не раскрывают чертежей и параметров используемых материалов. Но специалисты в печном деле давно измерили печь, чтобы сделать аналог известного бренда. Можно приобрести печь Булерьян у других производителей, не только у «Лаотерм». Правда, такие печи будут сильно уступать в качестве. Также можно сконструировать печь Булерьян самостоятельно.

Конструкция печи Булерьян

Печь изготавливается из трубы для конвекционных теплообменников и стальных листов. Делать печь Булерьян самостоятельно следует в несколько этапов:

1. Трубу необходимо разделить на 8 одинаковых частей длиною не более чем 140 сантиметров. Необходим трубогиб, чтобы придать изогнутую форму изделию. Радиус кривизны не должен превышать 23 сантиметра. Все трубы должны быть одинаково изогнуты.
2. В двух трубах необходимо сделать прорези и вставить небольшую трубку длиною в 20 сантиметров в каждую из них. Большая часть трубки должна быть снаружи. Следует тщательно заварить место стыка. Эти трубы необходимо будет использовать у дверцы печи.
3. Трубы накладываются одна на одну, при этом первая труба концами влево, вторая – вправо, третья – влево и т.д. Из стали делается перегородка и устанавливается снизу конструкции, оставляя нижнюю часть труб снаружи. Расстояние между трубами заделывается при помощи листов металла. Из этого материала также делаются передняя и задняя стенки с отверстиями для дымохода и дверцы соответственно.
4. Дымоход необходимо делать, учитывая приспособление для удаления конденсата. Следует сделать шибер с небольшим отверстием и металлической ручкой. А также поддувало, которое будет крепиться к дверце. Все эти детали можно изготовить самостоятельно из листового металла.

Изготавливая печь самостоятельно, убедитесь в том, что все детали конструкции идеально подходят один к одному. Необходимо предварительно рассчитать габариты печи и обязательно подсоединить к дымоходу перед проверкой работы.

Булерьян – это печь, проверенная временем. При небольших затратах уровень КПД такой печи один из самых высоких в мире – он достигает до 80 %.

Установка печки длительного горения

Когда выполняется установка «Булерьяна», необходимо соблюдать расстояние от нагревательного агрегата до стен согласно рекомендациям относительно противопожарных требований в зависимости от материалов.

Оно равно в миллиметрах:

• для неоштукатуренных стен из дерева – минимум 1000;
• для поверхностей с 7-миллиметровым слоем теплоизолятора и 1-миллиметровым металлом — 500;
• для стен с негорючей штукатуркой с 25-миллиметровым слоем и покрытых керамической плиткой – 700;
• для одинарной кирпичной кладки толщиной 55 миллиметров– 500;
• для двойной кирпичной 110-миллиметровой кладки – 300;
• для щита из двух металлических листов толщиной 1 миллиметр, который собирается с применением негорючих вставок, и с соблюдением 30-миллиметрового промежутка между листами – 300. Такую конструкцию фиксируют на теплоизолированную поверхность.

Установка Булерьяна осуществляется на негорючее основание. Его можно сделать из 4-х рядов кирпичей, выложенных плашмя при помощи глиняного раствора. Параметры основания должны превышать размеры печи на 30 сантиметров в каждую сторону. Чтобы сэкономить кирпичи, в двух нижних рядах допустимо оставлять пустоты.

Для обустройства негорючего основания можно задействовать подставку из металлических труб высотой 15 -30 сантиметров. Вне зависимости от способа установки на горючей напольной поверхности перед агрегатом укладывают лист металла шириной 500 и длиной 700 миллиметров.

Когда производится установка такой печи, нужно правильно построить дымоход, при этом труба для него может быть:

• из кирпичей с толщиной стенки 120 миллиметров;
• бетонной с 60-миллиметровой стенкой;
• металлической.

Размеры дымохода зависят от выбранной модели «Булерьяна». Для продукции типа 00 и 01 высота должна составлять минимум 4 метра при сечении 120 миллиметров, а для изделий 02, 03 и 04 выше 5 метров при диаметре от 150 миллиметров. Дымоход строят герметичным, а стыки обрабатывают термостойким герметиком.

Когда используется печь Булерьян для дачи или дома, разрешается два способа выведения дымоходной системы – через потолочное перекрытие и через стену.

Вывод через наружную стену реализовать легче. Если делать его через потолок, тогда потребуется организация проходного узла через перекрытие и крышу с соблюдением требуемых правил относительно пожаробезопасности. Высота трубы дымохода над коньком должна составлять не меньше 50 сантиметров.

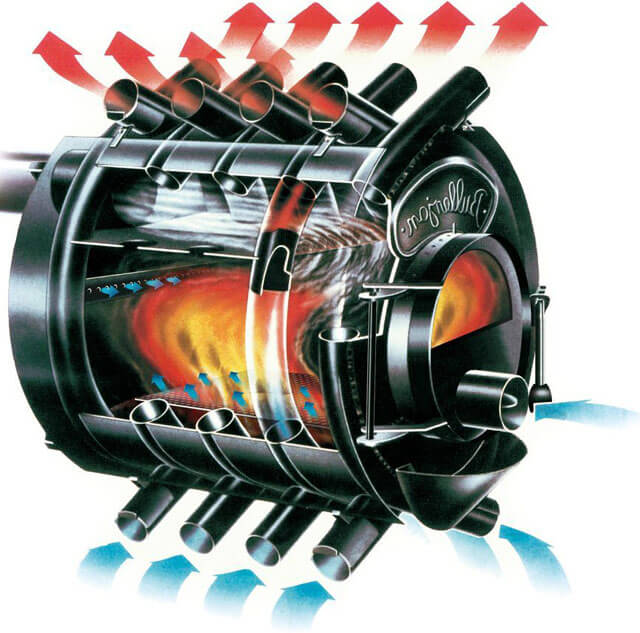

Конструкция и принцип действия

Через нижнюю часть труб всасывается холодный воздух, через верхнюю выходит разогретый

Отопительная печь длительного горения Булерьян (Булериан) — мощный нагреватель воздуха, представляющий из себя металлический корпус, с встроенными в него трубками, по которым поднимается нагретый воздух и распределяется по отапливаемому помещению.

Холодный воздух забирается с пола, через нижнюю часть трубок, после чего проходя вдоль корпуса, нагревается до температуры от +60°C до +150°C, при этом поднимаясь вверх выходит наружу, тем самым отапливая помещение. Этот процесс возможен благодаря простому физическому явлению, которое известно каждому со школы: теплый воздух всегда поднимается вверх.

Первый розжиг печи (а также последующие 2-3 топки) сопровождается характерным запахом, который образуется из-за того, что корпус покрыт жаростойкой краской, которая окончательно полимеризуется при первой топке. Поэтому производители рекомендуют протопить агрегат несколько раз вне помещения.

Печь Булерьян в состоянии отапливать сразу несколько помещений, для этого на трубы, откуда выходит разогретый воздух, одеваются специальные металлические рукава, которые заводятся в нужные комнаты.

Копия печки Bullerjan.

Совет! При загрузке топлива и не только, следует помнить, что стекло на дверце можно разбить, т.к. оно является только термостойким, но не ударопрочным. Стекло должно свободно «ходить» в крепежной раме.

Конструкция печи не предусматривает наличие колосниковой решетки. Зола обязательно должна находиться в топке на нижних трубах, это продлевает их срок службы (предотвращает прогорание) и обеспечивает нормальную газификацию топлива. К тому же, нет необходимости часто очищать топку от золы, ведь топливо выгорает практически полностью. Зола образуется не так быстро, как например в печи-буржуйке. Если все-таки золы накопилось слишком много и она высыпается из топки, достаточно убрать только верхний слой, оставив нижние трубы закрытыми.

Помимо дров, в качестве топлива можно использовать брикеты, бурый уголь, картон, а также отходы деревообрабатывающей промышленности. Самым лучшим топливом для Булерьяна являются круглые поленья, желательно такой же длины как сама печь.

Совет! Не следует использование в качестве топлива коксующегося угля, т.к. это может сказаться на работоспособности агрегата. Также запрещено использовать жидкое топливо.

Bullerjan

Топливо сгорает практически полностью, это возможно благодаря конструкции печи длительного горения Булерьян. В нижней камере, во время горения (тления) топливо выделяет газы, которые поступают в верхнюю камеру, где полностью сгорают. При этом основным источником тепловой энергии является не сами горящие дрова или брикеты, а выделяемый при горении газ, который полностью сгорает в верхней камере. Благодаря тому, что топливо не сгорает (как например в буржуйке), а тлеет, нет необходимости в частой закладке топлива. На одной закладке печь может проработать 8-12 часов.

Делаем печь самостоятельно

Сделать печь булерьян своими руками достаточно тяжело, необходимо быть опытным сварщиком.

Инструмент

Чтобы изготовить котел, чертежи которого расположены ниже, необходимы следующие инструменты и материалы:

сварка, болгарка, ножницы для резки металла, трубкогиб, молоток, толстостенные трубы (диаметр – 50 мм), уголок металлический (25*25); лист металла (толщина – 5 мм).

Чертежи

Здесь представлены чертежи печи бренеран.

Изображенный котел обладает малой мощностью и может применяться в гаражах, теплицах, хозпостройках. Для отопления частного жилища необходимо увеличить ее параметры и число труб в 1,5-2 раза.

Изготовление

Сделать печь самостоятельно можно, придерживаясь следующей определенной последовательности работ.

• Обрезки труб подогнать по длине, подготовить необходимое их число, придать им нужную форму. Они должны быть полностью идентичны. Концы труб нужно отрезать под углом в 90°.
• Изготовить деталь из листа металла (смотрите схему ниже), согнуть ее под углом в 160-170°.

• Точечно приварить трубы. Верх топочного элемента тщательно соединить по контуру. Главное на этих этапах – соблюдать симметричность конструкции.
• Сделать детали тела печи в количестве равном числу труб. Прихватить заготовки в нескольких местах между трубами.
• Установить задний элемент печи, имеющий отверстие под дымоход.

• Вставить дымоход (труба диаметром 100 мм) в отверстие, приварить его по контуру.
• Сделать лицевую часть. Вварить в нее кольцо для дверцы. Все соединить точечно по контуру. Для дна конструкции использовать два уголка. Проверить устойчивость прибора.
• Изготовить круглую дверку из толстого металлического листа, в нижней части которого располагают трубу с заслонкой. Дверь нужно установить на петли и приварить к ней запирающий замок.
• Зачистить швы и отшлифовать все поверхности.
• Если возьмете за основу корпуса печи старый котел, то количество сварочных работ уменьшится. Но предложенный вариант с наложенными металлическими стенками более привлекателен внешне.

Габариты печи выбирают в зависимости от площади помещения. Располагают конструкцию на расстоянии не менее 1,5 м от стены. Ее приподнимают над полом (это увеличит силу тяги и скорость обогрева), устанавливая на подиум из негорючих материалов. Чтобы избежать возгорания от выпадающих искр и угольков, под топкой кладут лист металла. Устанавливать печь булерьян лучше в отдельных помещениях, чтобы случайно не обжечься.

Особенности конструкции

Относительные новинки на рынке всегда вызывают повышенный интерес у потенциальных покупателей. Буллеры не являются исключением из правил, поэтому нужно узнать о достоинствах и недостатках приборов, а также понять, в чем отличие между булерьянами и бренеранами.

Преимущества канадского изобретения

После рассмотрения вопроса о том, как устроен булерьян, и как он работает, пришло время рассмотреть его достоинства. От традиционных печей прибор отличается достаточно сильно. В список плюсов конструкции можно отнести:

• высокий КПД;
• мобильность прибора;
• простоту обслуживания;
• экономичность оборудования;
• быстрый, равномерный прогрев помещения;
• независимость простого агрегата от любых коммуникаций;
• возможность применения в качестве резервного оборудования;
• простоту работы, возможность использовать несколько видов топлива;
• минимум теплопотерь из-за абсолютной герметичности топочной дверцы;
• неприхотливость: на одной закладке топлива прибор сможет обеспечить обогрев помещений 12 часов, или более.

Отдельно надо отметить его безопасность для людей. Булерьян, работающий в режиме газификации, не даст серьезно обжечься даже хозяевам, путешествующим по дому в темноте, спросонья.

Недостатки булерьянов

Минусы есть даже у уникальных изобретений, однако серьезность их каждый оценит по-разному. К недостаткам канадских приборов относят несколько слабых мест. Это:

1. Работа на одном из видов топлива. Идеалом являются дрова, что абсолютно логично для прибора, изобретенного для комфортного существования лесорубов.
2. Высокотоксичный конденсат, образующийся внутри дымоходов. Однако этот недостаток присущ и другим видам печей, которые работают автономно.
3. Необходимость сухого топлива для эффективной работы в режиме газификации.
4. Некоторые потери газа, не участвующего в процессе горения, запах гари.

К относительным недостаткам можно прибавить постоянное выделение дыма при работе из-за неполного сгорания дров. По этой причине дымоход рекомендуют сооружать высотой 5-7,5 м. Прогорание металла — «неизбежное зло», но при корректной эксплуатации прибора он способен прослужить 5-10 лет, или более. Известны долгожители — конструкции, исправно работающие 40 лет.

Булерьян и бренеран

Как устроен булерьян и бренеран, какова разница между этими агрегатами? Практически никакой. Это две торговые марки, под которыми выпускаются такие печи. В Европе оборудование появилось 1980-х. Первыми производить новые модели печей начали немцы. Их продукция называлась (и называется) оригинально — булерьянами (Bullerjan Free Flow).

Примерно через десятилетие, в 1993 году было налажено производство печей и в России, однако в 2005 году официальным производителем (компанией Лаотерм) было решено переименовать булерьяны в бренераны. Причины этого шага — некоторые улучшения, внесенные в оригинальную конструкцию, и увеличение гарантийного срока до 30 месяцев.

Принцип работа печи Булерьян

На самом деле, принцип работы такой печи сходен с буржуйкой, но с высоким КПД. Дрова, которые закладываются внутрь, не сгорают в полном смысле этого слова, а медленно тлеют. За счет этого факта и большой площади теплоотдачи Булерьян экономен.

Но не будем забывать, что везде есть свои подводные камни. Изучив их, вы будете вооружены и готовы начать плодотворное сотрудничество с этим агрегатом. Две основные проблемы Буллеров:

• влажные дрова — плохо горят, копоть (нужно использовать сухие дрова);
• засорение дымохода плотной сажей, отсутствие тяги (необходимость чистить дымарь).

Рассмотрим эти вопросы подробнее.

Использование влажных дров. Когда печь разжигают, то дрова разгораются и нагреваются, тем самым нагревая трубу дымохода и запуская тягу. При сгорании древесина выделяет летучие газы, которые обеспечивают постоянство температуры горения дров в топке. Дальше выделяются более тяжелые фракции газа, предназначенные для сгорания в камере дожига. Практика показывает, что при закладке влажных дров таких газов выделяется больше нормы, и они не сгорают из-за нехватки воздуха. Поэтому желательно закладывать в Булерьян только сухие дрова.

Трубки дожига, предлагаемые некоторыми умельцами, не решают проблему, поскольку меняют саму суть печи – экономия топлива. А при использовании таких трубок дрова будут сгорать быстро, тогда печь просто не исполнит своих целевых предназначений.

Засорение трубы дымохода. Если все-таки использовать влажную древесину, то не сгоревшие тяжелые маслянистые фракции газа поднимаются в дымоход и прилипают на внутренней поверхности трубы. Капли конденсата, стекающие вниз, образуют смоляные наросты и впоследствии забивают всю трубу. Иногда довольные хозяева новой печки, не зная такого нюанса, обнаруживают, что дымоход полностью забит и не дает выходить подымающимся газам. Минус засорения очень часто беспокоит пользователей Бренерана.

В инструкции, которую немногие осиливают прочесть, находятся ценные советы по эксплуатации Булерьяна. Проблема пользователей в том, что они, не задумываясь, начинают использовать новые печи, не изучив их особенностей.

Инструкция гласит, что использовать можно только хорошо просушенные дрова, влажность которых не выше 30%. Конечно, такая сушка в обычных условиях не достигается — нужны специальные сушилки. Однако большинство производителей требуют именно такого сырья для продаваемых печей.

Монтажные работы

Если все подготовлено, чертежи изучены, то можно приступать к работе. Пошаговый процесс изготовления печного устройства выглядит следующим образом:

1. В самом начале необходимо собрать каркас будущей печки. Он будет сделан из переплетенных изогнутых труб, образующих своеобразный воздушный калорифер, там же расположится и топка. Для этого нужно с помощью трубогиба согнуть трубы таким образом, чтобы они имели радиус закругления примерно 225 мм, а длину — 120 мм.
2. Затем нужно приварить элементы друг к другу металлическими полосками, чтобы получилось достаточно устойчивое и надежное основание. Конструкция должна быть цельной, без каких-либо отверстий и дыр, чтобы в комнату, где установлен прибор, не проникал дым.
3. На следующем этапе приступают к изготовлению камеры дожигания. Собрать ее проще всего из листового железа. Нужно вырезать перегородки и смонтировать в них небольшие выемки для воздушного теплообменника.
4. Теперь требуется с помощью аппарата для ручной сварки приварить к трубе 2 перегородки на ¼ длины.
5. Затем в первые 2 трубы необходимо вмонтировать инжекторы. В это место и будут поступать выработанные продукты пиролиза. Необходимо проверить все сварные швы на герметичность и при необходимости затереть их.
6. Из листового железа вырезаются 2 элемента, которые будут исполнять роль задней и передней стенки. В одной из частей проделывается небольшое отверстие для дымоходной трубы.
7. На втором элементе также вырезается отверстие, куда крепится дверца. Ее можно изготовить из трубы диаметром не меньше 350 мм. Конструкцию требуется сделать двухслойной, в таком случае одна часть будет располагаться внутри загрузочной камеры, а вторая прикрывать топку снаружи.
8. После того как дверка подготовлена, в ней проделывается дроссельное отверстие. Сам дроссель можно смонтировать из отрезка трубы с вращающейся заслонкой, при этом ее размеры должны полностью перекрывать просвет. Также на конструкции устанавливают надежный замок.
