Чем отличается пакетник от автомата?

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

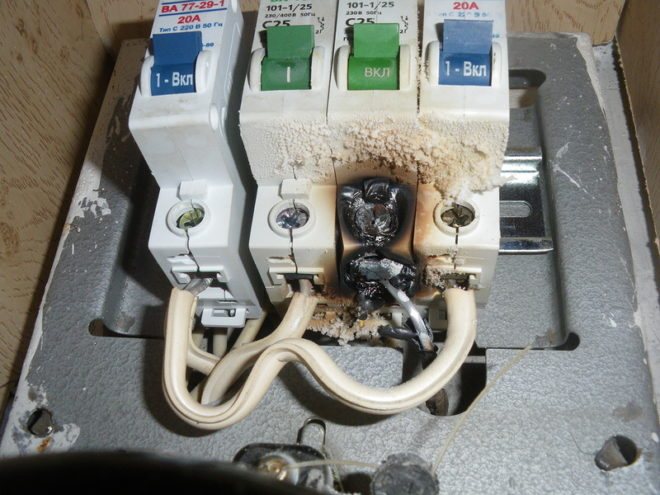

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

• Рассчитываете сечение проводки для конкретного участка.
• Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
• Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводов	Допустимый длительный ток нагрузки	Максимальная мощность нагрузки для однофазной сети 220 В	Номинальный ток защитного автомата	Предельный ток защитного автомата	Примерная нагрузка для однофазной цепи
1,5 кв. мм	19 А	4,1 кВт	10 А	16 А	освещение и сигнализация
2,5 кв. мм	27 А	5,9 кВт	16 А	25 А	розеточные группы и электрический теплый пол
4 кв.мм	38 А	8,3 кВт	25 А	32 А	кондиционеры и водонагреватели
6 кв.мм	46 А	10,1 кВт	32 А	40 А	электрические плиты и духовые шкафы
10 кв. мм	70 А	15,4 кВт	50 А	63 А	вводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм² (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным

Как устроены пакетные выключатели и включатели?

Конструкция предполагает наличие механизма переключения и группы контактов. Все они находятся в оболочке. Клеммы контактов выходят из корпуса и по форме похожи на ножи. Пружина соединяет и разъединяет контакты. С помощью рубильника и происходит контроль пружины. Проворачивая рукоятку, пружина начинает влиять на механизм. Проворачивается шайба и подвижные контакты. Упор расположенный в крышке блокирует ход шайбы. Пластины, изготовленные из фибры, к ним и крепятся подвижные контакты. Из-за того, что материал нагревается, выделяется газ сквозь отверстия пакета. В это же время в корпус попадает неионизированный воздух, что гасит дугу.

Простота конструкции и удобство в эксплуатации определяет назначение выключателя. Выбор модели зависит от условий, в которых будет использоваться прибор – при повышенной влажности, в сухих помещениях, для щитков.

Описание

Все пакетные выключатели относятся к низковольтным электрическим приборам, осуществляющим коммутацию в электрических цепях. Конструктивно пакетный переключатель может иметь один, два или три полюса. В разговорной речи среди специалистов эти устройства также называются пакетниками.
Стандартный пакетный переключатель состоит из корпуса, рукоятки, переключающего механизма и контактной системы, включающей в себя подвижные и неподвижные контактные группы. Гашение электрической дуги, возникающей под нагрузкой во время коммутации, осуществляется пружинным механизмом быстрого переключения. Основное отличие пакетника от дифференциального автоматического выключателя заключается в невозможности его отключения от питающей сети. Когда возникают большие перепады напряжения, пакетник может просто сгореть.

Основными преимуществами этих устройств являются компактные размеры и наличие большого коммутационного ресурса. Они обеспечивают высокую степень электробезопасности при коммутационных операциях. Ранее малогабаритные пакетные переключатели устанавливались в каждой квартире или доме. В настоящее время им на замену приходят двух- или трехполюсные автоматические выключатели.

Преимущества и недостатки устройства

Электрические пакетные выключатели популярны уже долгие годы. Это обусловлено рядом неоспоримых преимуществ:

• Размер. Благодаря компактности, прибор прост в установке и удобен в эксплуатации.
• Скорость погашения электрической дуги. Пакетник сконструирован весьма рационально, поэтому и его отключение, и погашение дуги осуществляется практически моментально.
• Устойчивость к механическим повреждениям. Прибор трудно сломать, он не страдает от вибрации и отлично выдерживает механические нагрузки.
• Простое обслуживание. Выключатель не нуждается в каком-либо особом техобслуживании. Достаточно лишь его своевременно осматривать, очищать от грязи и заменять при необходимости.
• Широкая область применения. Приборы могут применяться в различных условиях. Они работают при температуре от 40 градусов мороза до 60 градусов тепла. Пакетники, снабжённые герметичным корпусом, устойчивы к повышенной влажности и пыли.

Кроме того, в устройстве электрического пакетника не предусмотрена система автоматического обесточивания при перегрузках. Ремонту эти приборы не подлежат.

Что такое пакетный выключатель и где он применяется?

Еще в советские времена пакетный выключатель стоял во всех квартирах и на лестничных площадках. Он выполнял функцию рубильника для полного отключения/включения электричества.

Но так как мощность его невелика, на замену ему пришли современные автоматы, тем более что в устройстве пакетного выключателя нет автоматического отключения от сети в случае короткого замыкания или перегрузки. А из-за перепадов напряжения он быстро выходит из строя.

Тем не менее, из-за дешевизны, компактности и большого коммутационного ресурса устройства он все еще в ходу. Сейчас до сих пор используется в распределительных щитках, силовых цепях, кранах, пультах управления, экскаваторах, кабинах машинистов электросиловых агрегатов, в подстанциях (спецперсоналом) для учета показаний.

Как выбрать автомат?

Перед тем, как начинать монтаж защитных автоматических выключателей, нужно выбрать их, а также разобраться в тонкостях подсоединения. Люди, которые хотят узнать, как подключить автоматический выключатель, задаются различными вопросами. Например, до или после счетчика подключаются автоматы в распределительном щите? Должен ли ставиться автомат ввода? Эти и другие нюансы подключения интересуют пользователей.

Основные параметры автоматических выключателей

К характеристикам защитных автоматов относятся:

• Номинальная величина тока (в Амперах).
• Рабочее напряжение электросети (в Вольтах).
• Максимальный ток короткого замыкания.
• Предельная коммутационная способность.
• Число полюсов.

Предельная коммутационная способность характеризуется максимально допустимой величиной, при которой выключатель способен работать. ПКС бытовых устройств может составлять 4,5, 6 или 10 кА.

Причиной возникновения перегрузки становится подключение к электросети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.

Учитывая это, нужно устанавливать в цепь пакетник, величина тока отключения которого не меньше расчетной, а лучше – если несколько превышает ее. Чтобы определить расчетный ток, нужно суммировать мощность приборов, которые предполагается подключить к цепи (для каждого из них этот показатель имеется в паспорте). Полученное число нужно разделить на 220 (стандартная величина напряжения в бытовой сети). Полученный результат и будет величиной тока перегрузки. Следует также учитывать, что он не должен превышать номинал тока, который способен выдержать провод.

Величина тока отключения при КЗ – это показатель, при котором защитный автомат отключается. Расчет тока КЗ производится при проектировании линии по формулам и справочным таблицам, а также с использованием специальной аппаратуры. Исходя из полученной величины, определяется тип защиты. На небольших объектах и в бытовых сетях используются автоматы типа B или C.

Область применения и механизм работы

Сейчас приборы применяют в основном на производстве. Пакетники используются для пуска и выключения вентиляционных систем, подъемников, привода конвейера и т.д. Применяется как силовой элемент для отключения нагрузки в различных электрических установках. Также приборы могут использоваться для распределения тока в жилых домах, сетях освещения промышленных помещений. Незаменим аппарат и для аварийного подключения резервной нагрузки, то есть для переключения напряжения с одной электроцепи на другую. Некоторые типы приборов можно использовать в условиях высокой влажности, запыления и других негативных факторов.

Пакетный выключатель имеет только два положения переключателя – отключено, включено. После того, как человек повернул рубильник, в действие приходят подвижные шайбы, передающие, в свою очередь, движение на контакты. В результате они, в зависимости от первоначального положения, замыкаются (ток поступает) либо размыкаются (ток прекращает поступать).

Описание

Все пакетные выключатели относятся к низковольтным электрическим приборам, осуществляющим коммутацию в электрических цепях. Конструктивно пакетный переключатель может иметь один, два или три полюса. В разговорной речи среди специалистов эти устройства также называются пакетниками.

Стандартный пакетный переключатель состоит из корпуса, рукоятки, переключающего механизма и контактной системы, включающей в себя подвижные и неподвижные контактные группы. Гашение электрической дуги, возникающей под нагрузкой во время коммутации, осуществляется пружинным механизмом быстрого переключения. Основное отличие пакетника от дифференциального автоматического выключателя заключается в невозможности его отключения от питающей сети. Когда возникают большие перепады напряжения, пакетник может просто сгореть.

Основными преимуществами этих устройств являются компактные размеры и наличие большого коммутационного ресурса. Они обеспечивают высокую степень электробезопасности при коммутационных операциях. Ранее малогабаритные пакетные переключатели устанавливались в каждой квартире или доме. В настоящее время им на замену приходят двух- или трехполюсные автоматические выключатели.

Для чего нужен пакетн ик

Пакетн ые выключатели или пакетн ики представляют собой устройства, используемые в системах, распределяющих и полностью отключающих электроэнергию в доме или квартире. Они предназначены для работы при невысоком напряжении в 440 вольт в сетях постоянного тока.

При использовании пакетн иков в сетях с переменным током, допустимое рабочее напряжение составляет уже 660 вольт. Существуют модели, предназначенные для контроля нагрузки в электрических цепях повышенной мощности.

Отключение прибора выполняется вручную, с помощью рычага. В результате, происходит переключение клемм, разъединение или соединение контактов. Пакетн ые выключатели устанавливаются в распределительных щитах и могут использоваться в качестве вводных выключателей.

Устройство и принцип работы

Одним из основных узлов автомата являются его силовые контакты. Включение ВА обычно осуществляется вручную — путём нажатия кнопки включения или поднятием вверх рукоятки управления. При этом производится взвод пружинного механизма, а элементы контактной группы прижимаются друг к другу с определённым усилием. Сохранение взведённого состояния пружинного механизма обеспечивается благодаря фиксирующей защёлке, удерживающей механический привод во включенном положении.

В разрезе, типовой примерный вид.

Отключение может быть произведено как вручную, так и автоматически, при срабатывании органа защиты выключателя. В простейшем случае, защитные функции выполняются двумя компонентами — электромагнитным и тепловым расцепителями.

Электромагнитный расцепитель

ЭР представляет собой токовую катушку (соленоид) с подвижным электромагнитным сердечником — бойком. Через катушку постоянно проходит ток питаемой электроустановки. Срабатывание соленоида происходит при определённом значении тока, протекающего через контакты автомата. Обычно это величина тока, в несколько раз, а то и на порядки превышающая номинальное значение. При возникновении в защищаемой цепи короткого замыкания, под воздействием аварийных значений, стержень соленоида выдвигается и давит на защёлку механического привода расцепителя. В результате ее освобождения, привод выключателя под действием силы пружины разрывает контакт.

Тепловой расцепитель

Тепловой расцепитель обычно состоит из биметаллической пластины, по которой протекает ток. На самом деле, ток может протекать не по самой пластине, а по намотанному на неё высокоомному проводнику, нагреваемому током и передающему тепло пластине. Биметаллическая пластина — это спаянные между собой тонкие полоски двух металлических сплавов. Материалы подбираются таким образом, чтобы коэффициент их теплового расширения имел большое различие. Необходимо это для того, чтобы при нагревании биметалла пластина изогнулась — ведь один из её слоёв расширяется гораздо более активно.

Далее, при достижении некоторого критического изгиба пластина воздействует на фиксатор защёлки, отключая выключатель. СтабЭксперт.ру напоминает, что параметры системы подобраны таким образом, чтобы разогрев пластины начинался при протекании по ней тока, превышающего номинальное значение на величину порядка 20%. При этом, чем больше значение тока, тем активнее происходит нагрев, следовательно, быстрее достигается критический изгиб и инициируется отключение автомата.

Разница расцепителей

Резюмируя описание работы этих двух механизмов, можно отметить, что расцепитель электромагнитного типа представляет собой токовую защиту без выдержки времени, которую называют токовой отсечкой. Токовая отсечка реагирует на сверхтоки, возникающие при коротких замыканиях в защищаемой сети.

Тепловой расцепитель позволяет реализовать интегральную зависимость времени срабатывания защиты от величины тока. Тепловая защита обеспечивает отключение оборудования при его перегрузке, когда потребляемый ток больше номинального на 20% и более. В этих условиях отсечка ещё не срабатывает, но длительное функционирование оборудования в таком режиме недопустимо.

Читайте еще: что такое и зачем нужен автомат диф?

Схема подключения пакетн ого выключателя

Перед подключение провода зачищаются на определенную длину и закрепляются в винтовых зажимах пакетн ого выключателя. Некоторые модели требуют, чтобы концы проводов были скручены в колечки для установки под винт. Непосредственное подключение осуществляется в разрыв только фазного провода.

В зависимости от электрической сети, применяются различные схемы подключения. Если используется трехфазная сеть, провода подключаются к полюсам с одной стороны прибора с соблюдением очередности фаз. С другой стороны выключателя подключаются провода нагрузки в той же очередности, только с соблюдением диагональной противоположности. В этом случае пакетн ый выключатель имеет только два положения: все фазы либо разорваны, либо замкнуты.

Если электрический пакетн ик подключается в двухфазную сеть, в этом случае можно воспользоваться только двумя контактами из имеющихся трех. Столько же контактов задействовано и в однофазной сети. В обоих случаях выполняется подключение фазного и нулевого провода к соответствующим контактам. Пакетн ый выключатель также будет работать только в двух положениях – включенном и выключенном.

При наличии заземляющего контакта, расположенного на корпусе прибора, выполняется устройство заземления отдельным проводом земли или зануления – отдельным нулевым проводом, не являющимся рабочим нулем. Чаще всего подключенный переключатель устанавливается в распределительный щит с использованием DIN-рейки. Надежное крепление гарантирует надежную и долговечную эксплуатацию прибора.

Обновленные аналоги прибора

Пакетник автомат GB2-CB12 6A

Устаревшие модели пакетников, устанавливаемых в электрощитах, повсеместно заменяются более удобными и надежными в работе автоматами. Это связано с тем, что изменились требования к эффективности работы таких приборов. Они должны совмещать возможности УЗО, простых и дифференциальных автоматов, а иногда и контакторов при установке в силовых цепях 380 Вольт. Перед тем как подключать защитное устройство потребуется ознакомиться с особенностями каждой из обозначенных функций.

УЗО и автомат

При работе в режиме УЗО прибор гарантирует защиту человека от поражения высоким напряжением. Он реагирует на разностный ток, возникающий при появлении утечек в аварийных цепях, способных привести к КЗ, а также возгоранию электропроводки. В опасной ситуации устройство просто отключает электрическую сеть и предотвращает дальнейшее развитие нежелательных событий. Для контроля его работоспособности на корпусе имеется специальная кнопка с обозначением «Тест».

Дифавтомат

Дифавтомат – это универсальный прибор, совмещающий в себе функции УЗО и обычного АВ. Он полностью заменяет пакетные выключатели, устанавливаемые не только в бытовых электросетях, но и на предприятиях. Иными словами дифавтомат – это «2 устройства в одном», объединенные в общем корпусе. Этот прибор хорошо справляется с обеими функциями, отличаясь небольшими габаритами и простой обращения.

Контактор (мощное э/м реле)

Контактор э/м КТ 6033Б 250А 220В

Приборы типа контакторов используются при необходимости коммутации электрических цепей с токами до сотен Ампер. Особенность этих устройств – возможность управления режимами переключения на удаленных расстояниях. Электромагнитные реле не реагируют на токи утечки, поскольку рассчитаны только на номинальные их значения. Этим они существенно отличаются от обычных автоматических выключателей. Такие приборы традиционно устанавливаются в механизмах лифтов, в электрических транспортных средствах, а также в промышленном оборудовании.

В современных условиях устанавливать устаревшие модели пакетных выключателей на место вводных автоматов не имеет смысла. Для этих целей лучше подходят надежные и удобные в эксплуатации автоматические приборы, отличающиеся повышенной функциональностью. Однако эта марка коммутирующих устройств незаменима в других местах, где требуется вручную снимать электропитание при проведении монтажных операций, например.

Классификация и маркировка пакетных выключателей и переключателей

«Пакетники» выпускаются в довольно большом разнообразии моделей. Об их характеристиках можно судить по нанесенной маркировке.

Принята такая схема маркировки моделей:

ХХ Х – ХХХ  ХХ  ХХ  ХХХХ  ХХХХ

ХХ — тип прибора. Возможны два варианта:

ПВ — пакетный выключатель;

ПП — пакетный переключатель.

Х — количество полюсов (то есть коммутирующих пакетов). Указывается цифрой, обычно от 1 до 4.

ХХХ — номинальный ток, например, 25А. как мы помним, для трехфазной сети этот показатель должен уменьшаться на одну ступень.

ХХ — актуально только для переключателей – это количество направлений при коммутации электрических цепей. Возможные значения – от Н2 до Н4. Обозначение Р говорит о предназначении переключателя для реверсивного запуска электродвигателя.

ХХ — обозначение климатического исполнения прибора и категория его допустимого размещения, в соответствии с ГОСТ 15150.

ХХХХ — обозначение степени защищённости корпуса и материала его изготовления:

Отсутствие символов – защиты не предусмотрено, IP00;

кар. 30 — карболитовый корпус, степень защиты IP30;

пл. 56 — корпус из ударопрочного негорючего пластика, степень защиты IP56;

сил. 56 — силуминовый корпус, степень защиты IP56.

ХХХХ — условное обозначение способа крепления пакетного выключателя (переключателя).

исп. 1 – исполнение 1, крепление передней скобой за панелью толщиной до 4 мм;

исп. 2 – исполнение 2, крепление передней скобой за панелью толщиной до 25 мм;

исп. 3 – исполнение 3, крепление задней скобой внутри распределительного шкафа (чаще всего как раз и встречается в подъездных шкафах);

отсутствие символов – исполнение 4, характерное для приборов, обладающих степенью защиты IP30 или IP56. Крепление осуществляется через предусмотренные монтажные отверстия в нижней части корпуса.

Пакетные выключатели с равным количеством полюсов и одинаковым токовым номиналом, но в различном исполнении

 Для примера на иллюстрации показано несколько одинаковы по количество полюсов и по номинальному току нагрузки пакетных выключателей в различном исполнении.

• «а» и «б» — выключатели, не имеющие защиты (IP00). Разница между ними – в исполнении: «а» — исполнение 1 с креплением передней скобой, «б» — исполнение 3 с креплением задней скобой.
• «в» — выключатель в карболитовом корпусе, степень защиты IP30, только от попадания твердых предметов, то есть со спрятанными под изолированным корпусом клеммами.
• «в» и «г» — выключатели соответственно в ударопрочном пластиковом и в силуминовом корпусах. Степень защиты IP56, то есть практически полная, в том числе от самой мелкой пыли и от прямого попадания воды. Предусмотрены сальниковые проходы для герметизации подходящей к выключателю проводки.

Все выключатели, имеющие ту или иную степень защиты, имеют исполнение 4, то есть их крепление осуществляется через предусмотренный проушины с монтажными отверстиями.

Чтобы закончить с маркировкой, дадим еще одну таблицу. Это – условные обозначения различных пакетных выключателей и переключателей на электрических схемах.

Обозначение пакетных выключателей и переключателей на электротехнических схемах и принципы коммутации их контактов

Как уже, наверное, становится понятно, в руках настоящего мастера пакетный переключатель становится своеобразным «конструктором». Можно создать различные схемы коммутации электрических цепей.

Что представляет собой пакетный выключатель?

Пакетники – это приборы, предназначенные для коммутации (т.е. включения и выключения) небольших нагрузочных токов. Их подключают к электросетям постоянного и переменного тока 440-660 В.

Приборы трудно назвать удобными, поскольку в их устройстве не предусмотрены системы автоматического обесточивания в случае перегрузок.

Устройства незаменимы на подстанциях. Спецперсонал применяет их, чтобы учитывать показания приборов. Также пакетники устанавливают для удобства работы машинистов электросиловых агрегатов

Помимо отсутствия защитной автоматики, устройства имеют еще один существенный недостаток: они быстро ломаются при частых перепадах напряжения. По этой причине их стали использовать гораздо реже. Но все-таки рано говорить о неактуальности пакетников, пока они дешевы, а их коммутационный ресурс удовлетворителен. Приборы по-прежнему удобны для применения в распределительных щитках и пультах управления.

С пакетниками возникают проблемы из- невозможности автоотключения от сети в случае необходимости. Если нагрузки даже незначительно превышают допустимые, прибор выходит из строя

В подъездах многоэтажек уже давно не ставят пакетные выключатели. Их заменили на современные двухполюсные автоматы, отличающиеся лучшей износостойкостью, долговечностью и большей пропускной способностью тока. Новые приборы подсоединяют к электросети каждой отдельной квартиры, а не подъезда.

Устройство пакетного выключателя

Выключатели и переключатели, собранные по типу пакетов, имеют в конструкции два базовых узла – это система контактов и переключающая механика. Система контактов включает:

• Изолирующее основание, имеющее пазы, в которых помещены неподвижно контакты.
• Контакты неподвижные, снабженные резьбовыми выводами для соединения в схему.
• Винты для фиксации проводов.
• Контакты подвижные, имеющие пружинящую конструкцию.
• Шайбы искрогасительного назначения.

Все устройство может быть собрано из разного количества отдельных секций, которые устанавливаются на металлической скобе с резьбовыми шпильками. Сама скоба снабжена пазами. За счет них выключатель пакетный монтируется к корпусу или панели. Также монтаж можно осуществлять за счет верхних скоб, закрепленных на корпусе.

Контактные группы переключателей и выключателей пакетного типа являются скользящими. Фиксация контактов друг с другом осуществляется под действием пружинящей конструкции подвижного контакта.

Механизм, осуществляющий переключение между контактами, расположен в полости аппаратной крышки. Он построен таким образом, что обеспечивает мгновенное переключение, откуда следует отсутствие зависимости скорости перемещения контактов устройства от быстроты поворота рукояти.

Конструкция переключающего механизма содержит:

• Пружину заводную.
• Рукоять на валу.
• Шайбу пружинную (упор).
• Выступы для фиксации положения при переключении.

Коммутационные устройства пакетного типа имеют четкое фиксирование положений при повороте ручки, что предотвращает самопроизвольное переключение режимов и зависание контактов между неподвижными пластинами. При этом в нормальном режиме работы поворот ручки, не превышающий угла в 45 градусов, не должен вести к переключению положения контактов, поворот более чем на угол 120 градусов – допускать смену контактной группы.

Виды и назначение пакетников

Виды пакетных выключателей тесно связаны со степенью их защищенности. От данного фактора зависит и область применения того или иного устройства. Обычно они монтируются в железных щитках, ящиках и других наиболее подходящих местах. Пакетный переключатель совершенно не переносит пыли и отрицательно реагируют на повышенный уровень влажности. Негативное воздействие подобных факторов может привести к повреждению контактов.

Защищенный пакетный выключатель заключен в специальную оболочку, выполняющую функции корпуса прибора. В таком исполнении устройство может быть установлено вне электрического щита, поскольку конструкция обеспечивает надежную защиту от воздействия пыли и влаги. Повышается и электробезопасность, поскольку исключается возможность случайного прикосновения к токоведущим частям аппарата.

Существуют герметичные модели, изготовленные из алюминия и пластмассовых материалов. Это придает изделиям высокую прочность и повышает другие технические характеристики. Такие пакетники предназначены для эксплуатации даже в очень влажных помещениях. Нередко они используются на открытом воздухе, преимущественно в частных домах.

В зависимости от вида крепления, пакетники изготавливаются в нескольких вариантах:

1. Вид 1. Крепление прибора находится за 4-х миллиметровой панелью и защелкивается с помощью передней скобки. Подключение внешних проводов осуществляется сзади.
2. Вид 2. Размещение крепления выполнено за панелью, толщиной 24 мм. Для защелкивания используется передняя скобка. Соединение внешних проводов производится также с задней стороны.
3. Вид 3. Крепление установлено внутри шкафа, фиксация выполняется с помощью задней скобки. Наружные провода подключаются спереди.
4. Вид 4. Крепление пакетника выполняется непосредственно за корпус.

Минусы пакетного выключателя

Недостатками данного прибора выступают: большая трудоемкость, доскональное производство прибора, затруднительность ремонта, завышенная цена, а также недолговечность применения.

Конструктивная особенность, влияющая на отрицательные стороны защитного устройства, является чрезвычайно натянутая пружина, проворачивающая контакты. Данный элемент выключателя при использовании периодически выходит из строя, что подразумевает ремонт или замену устройства.

Клиновые контакты, которые являются частью механизма аппарата, очень часто подвергаются обгоранию. В некоторых случаях пакетники играют роль пускового устройства. При этом случается ухудшение производительности прибора при частых срабатываниях.

Производители, опираясь на предыдущий негативный опыт применения выключателей, разрабатывают новейшие модели, которые имеют кулачковые механизмы и долгий срок службы.

Преимущества и недостатки устройства

Электрические пакетные выключатели популярны уже долгие годы. Это обусловлено рядом неоспоримых преимуществ:

• Размер. Благодаря компактности, прибор прост в установке и удобен в эксплуатации.
• Скорость погашения электрической дуги. Пакетник сконструирован весьма рационально, поэтому и его отключение, и погашение дуги осуществляется практически моментально.
• Устойчивость к механическим повреждениям. Прибор трудно сломать, он не страдает от вибрации и отлично выдерживает механические нагрузки.
• Простое обслуживание. Выключатель не нуждается в каком-либо особом техобслуживании. Достаточно лишь его своевременно осматривать, очищать от грязи и заменять при необходимости.
• Широкая область применения. Приборы могут применяться в различных условиях. Они работают при температуре от 40 градусов мороза до 60 градусов тепла. Пакетники, снабжённые герметичным корпусом, устойчивы к повышенной влажности и пыли.

Кроме того, в устройстве электрического пакетника не предусмотрена система автоматического обесточивания при перегрузках. Ремонту эти приборы не подлежат.

Работа классической схемы

Как только включается автоматический выключатель, на верхних контактах пускателя появляется три фазы, вся схема переводится в режим ожидания. Фаза под литерой «А» проходит по цепи:

• Через замкнутые контакты кнопки остановки.
• На контакт кнопки запуска.
• На вспомогательную группу контактов.

При этом схема полностью подготовлена к работе. Как только замыкаются контакты под воздействием кнопки запуска, на катушке появляется напряжение и ее сердечник втягивается. При этом сердечник тянет за собой группу контактов, замыкая их.

В нижней части магнитного пускателя находятся силовые контакты, на которых также появляется напряжение, которое далее идет к потребителю электроэнергии. После отпускания кнопки запуска силовые контакты будут замкнуты за счет реализации схемы с «подхватом». При этом фаза идет не через контакты кнопки запуска к электромагниту, а посредством вспомогательной группы.

Конструктивные особенности

Существуют автоматы различных конструктивных исполнений. Рассмотрим разные варианты:

1. однополюсные применяются в сети 220 вольт. Чем они отличаются? У них подключается только один-единственный фазный провод
2. двуполюсные тоже применяются в сети, которая, как и в предыдущем случае, составляет 220 вольт, их главное отличие в том, что в их схеме подключаются два провода. Фаза и ноль.
3. трёхполюсные могут использоваться в сети 380 вольт. Подключаются в таких устройствах три обычных фазных провода.
4. четырёхполюсные автоматические выключатели. Применяются, как и трёхполюсные, в сети 380 вольт. К ним подключаются три стандартных фазных провода, а помимо них один нулевой.

Наиболее распространённым в бытовой сети являются однополюсные и двуполюсные. Оптимально наиболее в такой сети использовать двуполюсный автоматический выключатель и именно его мы рассмотрели в статье. Это так потому что:

1. В него включаются сразу два провода. Как уже было сказано выше, эти провода — ноль и фаза. Если у пользователя появляется такая необходимость, то допустимо разорвать цепь полностью. Если возникнет перенапряжение на нуле, то если мы отключим автомат, сумеем спасти технику.
2. Двуполюсный автоматический выключатель прост в использовании. Также прост и в монтаже. Устанавливается всего лишь одним щелчком на так называемую дин-рейку.
3. Провода в двуполюсных автоматах легко подключить и, по возникшей необходимости, отключить. Для этого нужно всего лишь открутить четыре винта.
4. Автомат можно легко при желании поменять на УЗО или диф-автоматический выключатель. Способ подключения при этом и длина проводов одна и та же.
