Как сделать паяльную станцию своими руками?

Основы пайки феном

Прежде, чем начать проектировать самодельный паяльный фен, следует ознакомиться с основными методами использования данного инструмента.

Чертеж паяльного фена.

Термофен для пайки, как правило, может понадобиться в таких случаях:

1. Пайка очень маленьких деталей в SMD корпусах.
   Большинство мелких радиодеталей не поддаются пайке паяльником. Для монтажа подобных компонентов необходимо залудить место посадки, смазать его флюсом и расположить микросхему. После этого можно смело начать нагрев монтажных контактов при помощи фена, до того момента пока припой под компонентом не расплавится, и он не сядет на печатную плату.
2. Отсутствие свободного места для использования паяльника.
   При очень плотной компоновке элементов на печатной плате использование паяльника существенно затруднено. В этом случае термофен – это лучший вариант для радиолюбителя.
3. Ремонтные работы, связанные с мобильными телефонами или планшетными компьютерами.
   Большинство современный гаджетов практически невозможно разобрать без использования термофена. Например, замена экрана на любом телефоне требует предварительного прогрева старой матрицы при помощи термофена. Серьезный нагрев нейтрализует клей и позволяет отделить экран от корпуса устройства.
4. Снятие BGA чипов с посадочных площадок.
   Работы по реболу и прогреву современных видеочипов производятся при помощи паяльного термофена.

Процесс пайки

• нанесение припоя или паяльной пасты на место предполагаемого монтажа;
• установка микросхемы на посадочное место;
• прогрев монтажных контактов при помощи паяльного термофена.

Для того, чтобы обезопасить близлежащие компоненты от нагрева, следует наложить на них специальные экраны из алюминиевой фольги.

После проведения работ следует проверить качество пропая всех контактов при помощи иголки.

Демонтаж элемента при помощи фена еще проще. Для снятие неисправной микросхемы необходимо:

• равномерно прогреть все контакты;
• аккуратно снять элемент при помощи пинцета или присоски.

Во время нагрева поверхности при помощи термофена необходимо совершать круговые движения. Такая методика позволяет избежать локального перегрева платы и нарушения ее геометрии.

Простая паяльная станция с диммером

Рассмотрим самый простой вариант аналоговой паяльной станции без фена, только с паяльником. С работой справится пользователь с минимальными навыками.

Что потребуется:

• паяльники обычные с нихромовой нитью накаливания. Лучше взять с большой мощностью, например, на 60, 80 Вт, диапазон регулировки будет шире;
• розетка (внутренняя), подойдет старая советская на 5 А;
• диммер — устройство для регулировки напряжения, например, для настройки интенсивности света лампочек накаливания. Так как экономное диодное освещение распространенно, устройство может быть незатребованным среди бытового хлама, его можно и купить, стоит дешево. Диммер по своему типоразмеру, принципу монтажа похож на розетку, только сверху селектор регулировки;
• корпус: ДВП, лобзик, шурупы, силиконовый клей. Можно взять старый корпус компьютерного БП, распаячную коробку;
• шнур с вилкой к сети питания. Взять от сломанного любого прибора, приобрести разборную вилку и 2 или 3-жильный (с жилой заземления) провод.

Далее, иллюстрированные этапы сборки с объяснением.

Выпиливаем из ДСП и собираем корпус. Применяем силиконовый клей, шурупчики, снизу — болтики, эту часть делаем съемной.  Отверстия: спереди под розетку, а точнее, под ее крепежный винт и провода, узел зафиксируем на поверхности, сверху — большое, под балласт диммера.

Внутри соединяем проводками диммер и розетку. Далее, присоединяем провод с вилкой для сети 220 В, выводим его из корпуса. При этом порядок проводков, полярность не имеет значения.

Устройство готово к работе, паяльник втыкаем в розетку базы, аппарат подключаем к сети. Установку можно использовать и так, но лучше сделать градуировку на диммере, чтобы четко определить, при каком положении будет перегрев или нужная температура.

Используем амперметр, нельзя его подключать параллельно — просто щупы к отверстиям подключенной розетки, — иначе он сгорит. Амперметр подсоединяется только последовательно нагрузке, то есть у нас паяльник должен быть включен в цепь. Поэтому берем еще одну разборную вилку с выведенными контактами, втыкаем ее в розетку станции.

При отключенной установке один вывод приматываем изолентой к зубчику вилки паяльника, второй — к одному из щупов амперметра. Подключаем станцию к сети. Ко второму зубчику вилки шнура паяльника касаемся другим щупом. Определяем величину тока, степень нагрева, делаем (ножом, надфилем, маркером и подобным) градуировку около селектора. Перед замерами на амперметре надо выставить параметр тока, соответствующий сети 220 В (переменный) и предельное его значение для имеющейся сети.

Типы нагревательных элементов паяльников

Электронная техника постоянно совершенствуется и в одной микросхеме можно насчитать миллионы деталей, например, транзисторов. Совершенствование этих элементов приводит к тому, что использовать традиционные схемы монтажа становится невозможно, причиной тому стало и то, что детали расположены на плате очень плотно.

Нагревательные элементы паяльников

Именно поэтому широкое распространение получили паяльные станции, которые более приспособлены для работы с платами.

Термофен паяльной станции

Как уже отмечалось, большинство станций предназначены для сборки плат, то есть припаять с их помощью можно любую деталь, а вот отпаять – это уже довольно сложно.

Для решения этой задачи применяют прибор под названием термофен. Он позволяет выполнять работы с применением горячего воздуха.

Инфракрасный нагреватель

Их применяют в большом количестве устройств начиная от простых обогревателей, до различного технологического оборудования, которое используют местный нагрев.

В частности, нагреватели этого типа нашли свое применение в работе паяльных устройств для работы с печатными платами.

Технология изготовления паяльной станции из подручных средств

Человек, который владеет элементарными знаниями в области электротехники, сможет собрать паяльную станцию своими руками. Для этого необходимо следовать простым инструкциям, приведенным ниже.

Общие требования к самодельному оборудованию

К самодельному агрегату с феном предъявляются конкретные требования. Он должен обеспечить создание потока воздуха, нагретого до 850°С. Мощность нагревательного элемента не должна превышать 2,6 кВт.

При выборе комплектующих к станции необходимо отдавать предпочтение тем, что имеются в наличии или отличаются невысокой стоимостью. Поэтому целесообразно изготавливать ручной или стационарный агрегат с феном. Последний работает таким образом, что излучатель тепловой энергии находится неподвижно, при этом сама деталь движется. Данный принцип работы создает определенные трудности при осуществлении пайки.

Чтобы повысить эффективность производимых работ, желательно использовать ручной агрегат. Он имеет небольшие размеры и вес, что облегчает эксплуатацию.

Схема импульсного БП для питания миниатюрного паяльного фена

Особенности создания нагревателя

Специалисты рекомендуют самостоятельно изготовить нагреватель их нихромовой проволоки. Она должна иметь диаметр в пределах 0,4-0,8 мм. Необходимо понимать, что большой размер проволоки придаст ей огромный запас прочности, но утруднит достижение оптимальной температуры. Поэтому нецелесообразно применять для этого слишком крупную нить.

Внешний диаметр сформированной нагревательной спирали должен составлять 4-8 мм. Для фиксации созданной детали используют специальное основание, которое устойчиво к воздействию высоких температур. Специалисты рекомендуют отдавать предпочтение керамике. Такое основание можно изъять из обычного бытового фена.

Чертеж для изготовления нагревательного элемента своими руками

Технология формирования нагнетателя горячего воздуха

Чтобы созданная самодельная станция работала эффективно, необходимо оснастить ее вентилятором небольших размеров. Его можно изъять со старого фена или другого ненужного бытового прибора. Вентилятор должен обеспечивать воздушным потоком в 20 л/мин.

Допускается применение воздушного компрессора, который обычно ставят на аквариумы. Чтобы агрегат работал более эффективно, его дополняют ресивером. Для этой цели можно взять обычную пластиковую бутылку.

Формирование корпуса станции с феном

Для создания корпуса паяльной станции необходимо использовать термостойкие материалы. Это можно сделать несколькими способами, используя такие варианты:

• керамика. По обеспечению безопасности отличное, но очень дорогое решение;
• частичная теплоизоляция канала, по которому передвигается нагретый до высоких температур воздух;
• старый корпус от любого бытового прибора. Должен быть объемным и не подвергаться разрушению от высокой температуры.

Сборка и обеспечение работоспособности оборудования

Чтобы созданная паяльная станция работала эффективно, в ее конструкцию добавляют включатель и устройство для регулировки основных рабочих параметров. Последний агрегат должен задавать оптимальную температуру воздуха и скорость его перемещения. Чтобы добиться данной цели, в состав оборудования включают реостаты. С их помощью можно осуществить плавную регулировку мощности.

Создание станции необходимо начинать с формирования спирали. Ее наматывают на качественный изолятор и сверху накрывают стекловолокном. Концы спирали в результате должны выходить наружу. Полученную деталь укладывают в корпус с готовой теплоизоляцией. Спираль в последующем соединяют с силовым проводом, к которому подключен выключатель. С тыльной стороны корпуса монтируют нагнетатель воздуха.

Сборка паяльника с феном своими руками

Замена деталей

Некоторые замены активных и не очень активных компонентов:

• ОУ – Lm358, Lm2904, Ha17358.
• Полевые транзисторы – Irfz44, Irfz46, Irfz48, Irf3205, Irf3713 и подобные, подходящие по напряжению и току.
• Биполярный транзистор Т1 – С9014, С5551, BC546 и подобные.
• Оптопара MOC3021 – MOC3023, MOC3052 без перехода через ноль (без zero kross по даташиту).
• Оптопара PC817 – PC818, PC123
• Стабилитрон ZD1 – любой на напряжение стабилизации от 4,3 – 5,1V.
• Энкодер с кнопкой, я применял от автомагнитолы.
• Конденсатор в снаббере симистора обязательно на 400v и 100n!
• LCD WH1602 – смотреть внимательно расположение контактов при соединении с основной платой, от разных производителей может отличаться.
• Для питания лучшим вариантом будет стабилизированный бп на 24V 2-4A, с одного большого восточного магазина или переделанный БП АТХ. Хотя я применял 24V 1,2A от принтера, немного греется при пользовании паяльника, но мне хватает. На худой конец трансформатор с диодным мостом, но не советую.

Особенности устройства

Станция имеет такие преимущества как:

1. Меню настроек.
2. Две кнопки “памяти”, то есть два предустановленных температурных режима для паяльника и фена.
3. Таймер перехода в спящий режим, установить таймер можно в настройках.
4. Цифровая калибровка паяльника, также находится в настройках.
5. Построена на бюджетных комплектующих.
6. Печатная плата разработана мной под корпус от БП ПК, так что с корпусом тоже не возникнет проблем.
7. Для питания станции можно применить ту же плату от блока ПК, немного переделав под нужные 20-24v(зависит от трансформатора), благо размеры корпуса позволяют это сделать. Можно немного укоротить радиаторы, так как для питания нам нужно всего лишь 24v и 2-3 ампера и сильного нагрева силовых транзисторов и диодной сборки не будет.
8. В прошивке заложен “Пи” алгоритм регулирования нагрева фена, что даёт равномерный нагрев спирали фена и отсекает ИК излучение в моменты включения фена. В общем при умелом пользовании фена ни одна деталька не “прижарится” раньше времени.

Как сделать своими руками?

Самодельная ПС – это настоящий вызов для радиолюбителя. Поскольку оригинальный продукт обойдется недешево (от 60 тысяч рублей), у мастеров часто возникает идея взять схемы и чертежи и соорудить такой прибор своими руками. Например, из прикуривателя.

Для этого понадобятся:

• автомобильный прикуриватель (у многих лежит без дела);
• провод;
• пара болтов, шайб, гаек МЗ;
• медный лист 0,5 мм толщиной.

А также следующие инструменты:

• лабораторный блок питания;
• стамеска;
• ножницы;
• тепловизионная ручная камера;
• отвертка;
• сверла и шуруповерт.

Процесс сборки схематично выглядит следующим образом.

• Сначала нужно разобрать прикуриватель. Из него следует изъять нагреватель и керамический изолятор.
• На медном листе надо начертить контур нагревателя и вырезать детали.
• Первой заготовкой будет контактная минусовая шайба. Центральное отверстие пробивается либо сверлом, либо стамеской.
• С плюсовым элементом проще – отверстие легко просверливается шуруповертом.
• Из получившихся деталей будет собираться паяльник. Нужно наживить болтик, установить минусовую контактную площадку, надеть керамический изолятор.
• Затем положительную контактную площадку следует надеть на центральный винт, накрутить гайку и хорошенько зажать изделие.
• Далее нужно накрутить ручку, подключить провода питания, зажать их винтами. «Крокодилами» прибор подключается к блоку питания, обязательно выставляется ограничение по току (3,85 Ампер). Напряжение регулирует мощность.
• В завершении следует проверить, какую температуру выдаст собранный прибор. С этим справится тепловизионная камера.

Можно тестировать! Есть, конечно, и более сложные схемы, со специальными термопрофилями, элементами из стекла, галогеновым обогревателем, паяльным феном. Но такие пробы подойдут тем, кто уже имеет некоторый опыт в сборке. Инфракрасные паяльные станции считаются одними из лучших приборов своего ряда.

О том, как смастерить инфракрасную паяльную станцию из автомобильного прикуривателя, смотрите в следующем видео.

На базе кулера

Сделать фен своими руками в домашних условиях проще всего, если воспользоваться турбинным принципом нагнетания воздуха, реализуемым с помощью любого подходящего для этих целей малогабаритного вентилятора.

Фен для пайки может быть изготовлен своими руками на базе кулера, которым комплектуется блок питания любого стационарного компьютера.

При этом вентилятор встраивается в ручку термического элемента из огнеупорной трубки с электрической спиралью, проходя по которой воздух будет нагреваться, а затем поступать в зону пайки.

Наружную часть корпуса паяльного фена необходимо сделать герметичной, что исключает возможность отсоса воздуха в окружающее пространство. Для сборки нагревателя потребуется нихромовая проволока, наматываемая в виде спирали на керамическую трубку.

Общая длина обмотки выбирается из того расчёта, чтобы сопротивление всего проводного отрезка составляло около 70-90 Ом.

Отдельные витки спирали, наматываемой на керамическое основание, должны располагаться на некотором удалении один от другого. Для безопасной работы нагревателя это удаление должно составлять порядка 1-2 мм.

Сборка конструкции

Когда все параметры определены, можно приступать к сборке паяльного фена своими руками по простой схеме:

• Отмеряем необходимую длину спирали (определяем ее путем измерения сопротивления);
• Наматываем ее на изолятор из диэлектрической трубки диаметром в полсантиметра:

Чтобы теплообмен был более качественным, нить закручиваем на чем-либо плоском. Так создаются своеобразные «лепестки», располагающиеся на небольшом отдалении от изолятора:

На фото изображен воздуховод, сделанный из корпуса прикуривателя машины, и куска трубы от старого пылесоса.

• Корпус нагревателя выполняется из аккумуляторной батареи (пальчиковой ААА или АА). Его нужно тщательно очистить от электролитных остатков;
• Внутрь корпуса помещается слюда, вынутая из старого паяльника. Это необходимо для предотвращения касания нити стенок корпуса, что может привести к короткому замыканию;
• Сопло необходимо изготовить из втулки от лампового патрона (та, что с резьбой). Ее внутреннего диаметра будет вполне достаточно для формирования нужно нам  воздушного потока в 5 мм:

Втулка крепится на выходе из корпуса.

По-факту, на этом шаге мы уже имеем функционирующую паяльную конструкцию. Как видите, это самый быстрый и простой вариант сборки. Нам осталось лишь наладить работу вентилятора, и прикрепить к аппарату ручку. Подойдет даже рукоятка от старого ручного инструмента.

У нас реализован такой тип воздуховода, что оптимальным для него вариантом станет нагнетатель центробежного типа. Собрать его можно из любого плоского вентилятора нужного размера, и кусков пластмассы.

В боковом отверстии будет нагнетаться довольно сильный воздушный поток. Питаться вентилятор может от любого блока питания. Можно даже использовать штатный.

Конструкция закрепляется на воздуховоде. Фланец или паяется из куска жести, или покупается готовая подходящая деталь:

Устройство подключается к БП. Если источник питания регулируемый, нам будет проще организовывать температурные режимы, с максимально плавными переходами.Чтобы отрегулировать аппаратуру, необходимо ставить регулятор в разные положения, фиксировать температуру, и помечать ее маркером на корпусе станции.

Готово! Мы собрали паяльный фен, детали которого отыскали буквально в мусоре – вытянули их из старой техники, электроники, любого другого ненужного хлама, который всегда валяется у радиолюбителя дома.

Фото:

Если вы будете выполнять «ювелирные» работы, и нужно взять более тонкое сопло, тогда возьмите стеклянную трубку (продается в любом медтехническом магазине). Стекло трубки закаленное, имеет острый носик.

Виды паяльных станций

Современный рынок предлагает радиолюбителям огромное количество всевозможных видов аппаратуры для пайки с разной комплектацией.

В большинстве случаев станции для пайки делятся на:

1. Контактные станции.
2. Цифровые и аналоговые устройства.
3. Индукционные аппараты.
4. Бесконтактные устройства.
5. Демонтажные станции.

Первый вариант станций представляет собой паяльник, подключенный к блоку регулировки температуры.

Электрическая схема паяльной станции.

Контактные паяльные устройства делятся на:

• устройства для работы со свинцовосодержащими припоями;
• устройства для работы с безсвинцовыми припоями.

Устройства для пайки, позволяющие плавить безсвинцовый припой, обладают мощными нагревательными элементами. Такой выбор паяльников обусловлен высокой температурой плавления припоя без свинца. Безусловно, благодаря наличию регулятора температуры, подобные аппараты применимы для работы со свинцовосодержащим припоем.

Аналоговые аппараты для пайки регулируют температуру жала при помощи термодатчика. Как только наконечник перегревается, питание отключается. При остывании сердечника питание вновь подается на паяльник и начинается нагрев.

Цифровые устройства управляют температурой паяльника при помощи специализированного ПИД регулятора, который в свою очередь подчиняется своеобразной программе, заложенной в микроконтроллер.

Отличительной особенностью индукционных устройств является нагрев сердечника паяльника при помощи импульсной катушки. В процессе работы происходят колебания высоких частот, образующие в ферромагнетиковом покрытии аппаратуры вихревые токи.

Остановка нагрева происходит из-за достижения ферромагнетиком точки Кюри, после которой меняются свойства металла и прекращается эффект от воздействия высоких частот.

Бесконтактные аппараты для пайки делятся на:

• инфракрасные;
• термовоздушные;
• комбинированные.

Самодельная инфракрасная паяльная станция состоит из нагревательного элемента в виде кварцевого или керамического излучателя.

Инфракрасные паяльные станции, по сравнению с термовоздушными, обладают следующими ощутимыми преимуществами:

• отсутствие необходимости в поиске насадок на паяльный фен;
• хорошо подходят для работы со всеми видами микросхем;
• отсутствие термической деформации печатных плат из-за равномерного прогрева;
• радиодетали не сдуваются воздухом с платы;
• равномерный прогрев места пропая.

Зависимость температуры от времени пайки.

В большинстве случаев инфракрасные аппараты состоят из:

• верхнего керамического или кварцевого нагревателя;
• нижнего нагревателя;
• стола для поддержки печатных плат;
• микроконтроллера, управляющего станцией;
• термопар для контроля текущих температур.

Термовоздушные станции для пайки используются для монтажа радиодеталей. В большинстве случает термовоздушными станциями удобно паять компоненты, находящиеся в SMD корпусах. Такие детали имеют миниатюрные размеры и хорошо паяются по средствам подачи на них горячего воздуха из термофена.

Комбинированные устройства, как правило, сочетают в себе несколько видов паяльного оборудования, например, термофен и паяльник.

Демонтажные станции комплектуются компрессором, работающим на втягивание воздуха. Такое оборудование оптимально подходит для снятия излишков припоя или демонтажа ненужных компонентов на печатной плате.

Все мало-мальски приличные станции для пайки компонентов в разных корпусах, имеют в наличие такое дополнительное оборудование:

• лампы подсветки;

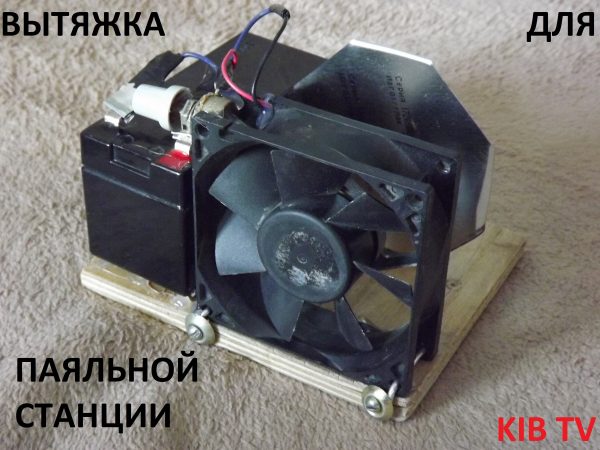

• дымоуловители или вытяжки;
• пистолеты для демонтажа и всасывания излишков припоя;
• вакуумные пинцеты;
• инфракрасные излучатели для прогрева всей печатной платы;
• термофен для прогрева определенного участка;
• термопинцет.

Рекомендации по изготовлению

Без переделки устройство фена для просушивания волос не принесет успехов при эксплуатации, поэтому рекомендуется использовать только мотор с вентилятором и спираль, которая будет наматываться с учетом требований к самодельному приспособлению. Сильный нагрев совместно со снижением вращения вентилятора и уменьшением диаметра сопла приводит к перегоранию спирали и расплавлению пластикового корпуса, а также, при плохой изоляции может произойти короткое замыкание.

Установив дополнительную кнопку включения для вентилятора, можно ускорить процесс остывания паяльника. Если выключить нагревательный элемент, а кулер оставить включенным, то нагревающаяся часть устройства будет продуваться воздухом, тем самым охлаждая всю систему. Для удобства в работе с устройством рекомендуется изготовить подставку с металлическим основанием, а также с использованием магнитов. Благодаря использованию неодимового магнита, термофен будет надежно удерживаться в нужном положении.

Как сделать своими руками термовоздушную паяльную станцию

Купить паяльную станцию с феном не каждому по карману, хотя ИК-станции стоят ещё больших денег, поэтому самый простой путь – собрать её своими руками. Однако, следует помнить, что такие воздушные паяльные станции обладают определёнными недостатками:

1. Потоком воздуха можно случайно сдуть маленькие детали.
2. Поверхность прогревается неравномерно.
3. Для разных случаев требуются дополнительные насадки.

Паяльный фен своими руками: универсальная схема

Термофен – специальное устройство, которое нагревает место пайки потоком горячего воздуха.

Проще всего собрать прибор с феном на вентиляторе, а в качестве нагревателя использовать спираль.

Универсальная паяльная станция с феном

Если покупать нагреватель механический, то он достаточно дорогой. И при резких перепадах температур может простой треснуть. Не все могут самостоятельно сконструировать компрессор. В качестве поддувала можно использовать обычный малогабаритный вентилятор. Подойдёт кулер от домашнего ПК. Для знакомства с устройством такого прибора изучим схему паяльной станции своими руками.

Схема паяльной станции с феном состоит из основного блока и манипулятора-термофена, в котором происходит нагревание воздуха

Вентилятор расположим около термофена. К нему аккуратно присоединяем трубку для подачи тёплого воздуха. На торце кулера вытачиваем отверстие под сопло. С противоположной стороны кулер необходимо закрыть, чтобы обеспечить необходимую тягу.

Для более точечного направления тёплого воздуха можно приобрести готовые насадки на сопло термофена

Теперь подошла очередь сборки нагревательного элемента. Для этого необходимо накрутить нихромовую проволоку спиралью на основание нагревателя. Причём витки обязательно не должны касаться друг друга. Витки наматываются с учётом того, что сопротивление должно быть 70-90 Ом. Основание выбирают с плохой теплопроводностью и хорошей стойкостью к большим температурам.

Приступаем к поиску деталей для сопла. Лучше всего для этого подойдёт труба из керамики или фарфора. Оставляем небольшой зазор между стенками сопла и спиралью. Сверху поверхность обматываем изоляционными материалами. Можно использовать асбестовый слой, стекловолокно и т.д. Это увеличит высокое КПД фена, а также позволит брать его руками, не получив ожог. Крепим нагревательный элемент так, чтобы воздух подавался в трубку, а нагреватель находился точно посередине внутри сопла.

Система управления паяльной станцией

Для сборки системы управления самодельной паяльной станции типа фен своими руками в ней необходимо разместить два реостата: один регулирует входящий поток, другой − мощность нагревательного элемента. А вот выключатель обычно делается один как для нагревателя, так и для нагнетателя.

Варианты подключения системы управления к термофену.

Здесь очень важно правильно подключить провода, чтобы они соотносились с реостатами. Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю. Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю

Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю.

Сборка и настройка работы паяльной станции

Мощность паяльной станции, как мы уже замечали выше, обычно находится в пределах от 24 до 40 Ватт. Однако если вы планируете паять шины питания и проводники, то мощность прибора должна быть увеличена от 40 до 80 Ватт.

А вот паяльные инструменты на 100 Ватт и больше, как правило, используют для крупногабаритных конструкций из цветмета, которые, в принципе, обладают значительной теплопроводностью

Подробнее о том, как паять феном от паяльной станции, смотрите в этом видео.

Watch this video on YouTube

Принципиальная схема

Изначально, в авторском варианте, схема была выполнена полностью на SMD компонентах (в том числе и atmega8) и на двухсторонней плате. Повторить её для меня, и думаю большинства радиолюбителей, не представляется возможным. Поэтому перевел схему и разработал плату на DIP компонентах. Конструкция выполнена на двух печатных платах: высоковольтная часть сделана на отдельной платке во избежание наводок и помех. Паяльник применён с термопарой, на 24v 50w от станции “Baku”.

Фен применен от этой же фирмы, c термопарой в качестве датчика температуры. Имеет нихромовый нагреватель с сопротивлением около 70 ом и “турбинку” на 24v. На экране отображается температура: заданная и фактическая для фена и паяльника, сила воздушного потока фена(отображается в виде горизонтальной шкалы в нижней строчке экранчика).

Для увеличения, уменьшения температуры и потока воздуха турбинки: переносится курсор кратковременным нажатием на энкодер, и поворачивая влево или вправо устанавливается нужное значение. Удерживая первую или вторую кнопку памяти можно запомнить удобную для вас температуру и при следующем использовании, нажав на память, сразу пойдет нагрев до установленных в памяти значений. Запуск фена осуществляется нажатием на кнопку “Fen ON”, которая находится на лицевой панели, но можно вывести её на ручку фена, использовав проводки идущие на геркон, так как в данной станции он не используется. Для перехода фена в спящий режим: также нужно нажать на кнопку “Fen ON”, при этом нагрев фена прекратится, а турбинка фена будет остужать его до заданной температуры(от 5 до 200 градусов), которую можно выставить в настройках.

Конструкция и детали

В качестве индикаторов можно использовать любые светодиодные строенные индикаторы, как с общим анодом, так и с общим катодом. Так же можно использовать и отдельные индикаторы, соединив параллельно их сегменты. Прошивки для этих двух вариантов приложены в прицепе. Должны работать обе, но с общим катодом я не тестировал.

Трансформатор блока питания выполнен на сердечнике PQ2625PC40, купленным на Aliexpress. Так как выходной каскад БП однотактный, то сердечник трансформатора должен иметь зазор 0,35-0,4 мм.
Первичная обмотка содержит 34 витка, намотана проводом диаметром 0,45 мм. Обмотка питания ШИМ-а содержит 5 витков, провода диаметром 0,25 мм.
Вторичные обмотки намотаны в два провода, диаметром 0,5 мм и содержат:
30-ти вольтовая обмотка — 9 витков;
9-ти вольтовая обмотка 3 витка.

Сердечник трансформатора

Вполне можно использовать и любые сердечники от комповых БП, но их надо перематывать по расчетам в программе расчета Flyback 8.11, и если сердечник без зазора, то соответственно расчётам, собирать сердечник с необходимым зазором. Ниже на рисунке показан расчет для примера для сердечника от компового БП.

Расчёт трансформатора на сердечнике от БП компьютера.

Вообще вы можете не заморачиваться с импульсным блоком питания и собрать его на обычном силовом трансформаторе, имеющим на выходе две вторичные обмотки с выходными напряжениями 7-12 и 24-28 вольт. По габаритам он получится не больше импульсного БП, так как токи потребляемые контроллером и вентилятором фена не большие, и вполне будет достаточно того, чтобы максимальный ток вторичных обмоток был 0,3-0,5 Ампер.

Все печатные платы сделаны по всем известной технологии ЛУТ. Надписи и рисунки на платы со стороны деталей тоже наносил при помощи этой технологии.

Как пользоваться паяльником

Проведение демонтажа радиодеталей таким устройством не представляет трудностей. Время выхода устройства на рабочий режим составляет 30 секунд. Время демонтажа микросхемы с 200 ножками — от 15 до 30 секунд. В качестве нижнего подогрева лучше всего использовать утюг. Применение ИК-паяльника в комплексе с утюгом позволяет сильно ускорить выпаивание деталей и смягчает его. В процессе работы устройство требуется держать на расстоянии 15 мм от прикуривателя.

При осуществлении работ не следует жалеть канифоли. Большое ее количество облегчает выпайку компонентов радиоплат и ускоряет ее. Канифоль начинает кипеть при 250°C. Во время работы не следует допускать чрезмерного ее испарения и кипения.

При ремонте деликатных микросхем необходимо накрывать корпус. Не рекомендуется оставлять устройство включенным, т.к. оно работает на пределе возможностей.

Инфракрасная

Инфракрасную станцию также вполне реально изготовить самостоятельно. Для этой цели понадобится:

• паяльник;
• блок питания от ПК;
• автомобильный прикуриватель.

Блок питания можно использовать старый. Понадобится только одна рабочая линия с напряжением в 12 вольт. Особой мощности не требуется. От паяльника понадобится только деревянная ручка. Ее можно использовать и от любого другого прибора или изготовить самостоятельно. Первым делом необходимо разобрать прикуриватель, чтобы добраться до нагревательного элемента, который находится внутри. На фото показано, как он выглядит.

Следующая задача заключается в том, чтобы закрепить ручку от прикуривателя на рукоятке от паяльника. Для этого можно воспользоваться клеем. Далее необходимо просверлить отверстие в ручке от прикуривателя, чтобы через отверстие можно было подвести питающие провода. Когда провода подведены, можно собрать модуль прикуривателя с керамической проставкой, как показано на фото ниже.

Закрепить всю конструкцию на рукоятке можно с помощью дополнительной металлической пластины. Когда все готов провода подключаются к блоку питания на вывод в 12 вольт. Готовый вариант мини-станции показан ниже на фото.

Станция получается компактной, поэтому ее легко транспортировать и можно запитать от любого источника, который способен выдать 12 вольт постоянного тока. Это может быть даже аккумулятор, поэтому станция получилась полностью автономной. Если собрать небольшой блок из литий-ионных аккумуляторов 18650 с преобразователем на 12 вольт и установить контроллер зарядки, то цены такой станции не будет.

Нагрев мини-станции происходит практически моментально, а максимальная температура может превышать 400 градусов. Выпайке поддаются небольшие элементы, например, конденсаторы и транзисторы, как видно на фото ниже.

Расстояние до платы при пайке должно быть не меньше 10 мм. Кроме миниатюрных SMD элементов, станция с легкостью справляется и с микросхемами в корпусах SOEC. На фото ниже видно прямое тому доказательство.

Также без особых сложностей можно выпаять и более крупные компоненты. Станцию можно немного доработать, чтобы получился удобный вариант для работы. Одним из модулей, который легко использовать дополнительно является диммер, как видно на фото ниже.

Его предназначением является возможность регулировка мощности паяльной станции. В качестве источника питания можно использовать не блок питания от ПК, а блок питания для светодиодной ленты, как видно на фото ниже. Его легко приобрести в любом магазине электротоваров. Общая мощность станции составляет примерно 50 Вт, сила тока, которая потребуется для ее работы достигает 6 ампер. Это стоит учитывать при выборе блока питания.

Минусом такой паяльной стации можно считать отсутствие контакта с элементом, который подвергается пайке. Из-за этого нет возможности убрать излишек припоя, а также невозможно поправить деталь, если она была спозициоинрована со смещением, а припой еще не остыл. Желательно предусмотреть отдельную кнопку включения на рукоятке, которая предотвратит перегревание прикуривателя. Во время работы такой станцией, необходимо держать манипулятор под углом в 90 градусов к элементу, который паяется. Это даст возможность воздействовать на него всей областью нагревателя равномерно.

Дополнительно для успешной пайки мелких элементов понадобится набор пинцетов. Их губки обязательно должны быть острыми, чтобы было легче захватывать миниатюрные компоненты. Кроме того, не обойтись без устройства, которое называется «третья рука». Есть множество его вариаций, но основное предназначение везде одинаковое. Оно заключается в удержании припаиваемых проводов или целых микросхем. Чтобы было легче рассмотреть мелкие компоненты, необходимо хорошее увеличительное стекло или микроскоп. Неотъемлемой частью инструментария мастера является хорошее освещение. Желательно, если оно будет основано на светодиодах, которые не имеют мерцания при работе. Во время пайки с использованием станции не обойтись без флюса. Это специальный раствор, который улучшает адгезию и очищает металл для пайки. Вариант инфракрасной паяльной станции с нижним подогревом также можно собрать самостоятельно. Об этом есть видео ниже.
