Способы отвода воды от фундамента дома

Устройство дренажных траншей

Схема устройства дренажной траншеи: 1. Плодородный грунт. 2. Песок. 3. Щебень крупной фракции. 4. Геотекстиль (дарнит). 5. Труба ПНД Д = 90 mm. 6. Обмотка трубы ПНД геотекстилем.

После того как траншеи выкопаны, приступают к работам по укладке геотекстиля. Важный момент в этом процессе заключается в том, что геотекстиль не должен состоять из тканевых материалов, так как вода должна свободно проходить через него. Для этого применяются такие материалы, как дорнит и флизелин. Геотекстиль обладает уникальными свойствами, что позволяет применять его в фильтрационных целях.

Благодаря отличным дренирующим характеристикам он, в свою очередь, не способствует вымыванию мелких частиц почвы в дренажный резервуар, что позволяет сохранять плодородный слой грунта. Геотекстиль значительно повышает срок эксплуатации дренажной системы. Эта мембрана отсекает частицы почвы, вымываемые водой, в итоге они образуют дополнительный природный барьер, не мешая отводу воды. Благодаря огромному количеству пор на единицу площади, геотекстиль практически не засоряется и может служить долгое время.

Следующий слой состоит из сыпучих крупнозернистых материалов: керамзита, щебня, битого кирпича или бетона. Толщина этого слоя должна составлять не менее 5 см. Такое сочетание упрощает конструкцию дренажной системы и минимизирует водную эрозию грунта на склонах участка.

Следующий шаг – это укладка водоотводящих труб с необходимой выдержкой угла наклона. После этого трубы засыпаются выбранным сыпучим материалом и оборачиваются геотекстилем. Должен получиться ”рукав”, состоящий из внешнего слоя, образованного геотекстилем, среднего слоя из щебня и центра из труб. Поверх этого остаток траншеи засыпается песком с поверхностной укладкой грунта.

Дренаж на дачном участке: самый простой способ

Расположенные на дачном участке жилые и хозяйственные постройки, деревья и другие насаждения, могут пострадать от последствий таяния снега, обильных ливней, высокого уровня грунтовых вод. Дренаж на дачном участке – это самый простой способ отвода лишней влаги. Без системы водоотвода почва станет переувлажненной, что может привести к разрушению фундамента построек. Простой дренаж на участке можно выполнить самостоятельно, если следовать пошаговой инструкции.

Выбор дренажной схемы

Различают два основных способа дренажа участка: поверхностный и глубинный. При разработке проекта составляется план, с указанием на нем границ участка, места размещения строений, количество посадок. Дополнительно выполняются топографические измерения, обозначаются садовые дорожки, размечают коммуникационные линии.

Самый простой дренаж участка — поверхностный, его выбирают:

• для низинных участков,
• с нулевым уклоном территории,
• для суглинистых грунтов.

Траншей выкапывают по периметру участка, учитывая угол наклона поверхности. Все траншеи соединяют в единый контур и выводят в накопительный колодец. Для участков с высоким уровнем грунтовых вод излишки отводят точечным и линейным методом.

Способы дренажа дачного участка

Самым простым способом для качественного отвода воды считается установка в почву дренажных труб или желоба. Жидкость по канавам движется самотеком и выходит за границы придомовой территории. Специализированные магазины в Москве предлагают потребителям полимербетонные, бетонные, пластиковые желоба.

Модели из пластика имеют небольшой вес и низкую стоимость. Их конструкция может деформироваться под воздействием грунта или элементов системы из бетона. Для укрепления конструкции рекомендуется надежный монтаж решетки. В районах с морозными зимами возможно промерзание элементов водоотвода. Следует устанавливать пескоуловители, предохраняющие конструкцию от промерзания.

Из основных элементов собирается дренаж участка самым простым способом:

• в выкопанные траншей размещают желоба,
• места водоотвода обустраивают пескоуловителями,
• для защиты от листьев и грязи желоба закрывают решетками.

Угол наклона дренажной системы не должен быть менее 3є, что обеспечивает хороший отвод воды самотеком.

Способы защиты фундамента

Линейная конструкция предназначена для эффективной защиты фундамента жилых и хозяйственных построек. В перечень мероприятий входит установка дождеприемников непосредственно под сливом водосточных труб. Воронку монтируют с запасом, позволяющим выполнить демонтаж решетки.

Дренаж на дачном участке: самый простой способ Дренаж на дачном участке – это самый простой способ отвода лишней влаги. Простой дренаж на участке можно выполнить самостоятельно.

Разновидности дренажа

Отвод воды от дома может организовать несколькими методами. Чаще всего это два варианта, которые отличаются такими особенностями:

Схема монтажа дренажной системы.

1. Открытый дренаж представляет собой канаву, которая открыта сверху. Канава может быть до метра в глубину, ее стенки делают с уклоном в 30°. Сверху траншея прикрывается специальной решеткой. Используется открытый не всегда, наиболее эффективен он в том случае, если необходимо обеспечить защиту от влаги на участке с неровным рельефом. Наклон открытой системы выполняется в ту сторону, где располагается накопительный колодец, естественный водосток и прочее. Дно траншеи засыпается песком и гравием, после этого укладываются лотки и решетки.
2. Закрытая система применяется для любых участков, она прокладывается не только вокруг дома, но и по всей территории, позволяя эффективно убирать влагу. Монтаж подобной системы предельно прост, необходимо выкопать траншею, на дно уложить перфорированные трубы, после траншею засыпать. При выборе трубы учитывают особенности грунта.

Закрытые и открытые дренажные системы

Современные дренажные системы позволяют быстро и эффективно избавляться от избытка жидкости на участке. Простой дренаж состоит из трубопровода и приемника воды. В качестве водоприемника могут использоваться ручей, озеро, река, овраг или канава.

Дренажная система обустраивается от водоприемника к земельному участку с соблюдением оптимального расстояния между ее основными элементами. На плотных почвах с большим содержанием глины расстояние между отдельными дренами должно составлять 8–10 метров, на сыпучих и пучинистых почвах – до 18 метров.

Открытый дренаж

Система открытого или французского дренажа представляет собой неглубокие канавы, дно которых заполнено мелким гравием и камнями. Подобный дренаж обустраивается достаточно просто: выкапывается канава небольшой глубины с выводом стоков в дренажный колодец или глубокая траншея до уровня залегания песчаного слоя, который используется как дренажная подушка.

Колодец для дренажа размером 1×1 м может иметь закрытую и открытую конструкцию, его дно заполняется гравием средней фракции и кирпичным боем. Подобные конструкции не засоряются, но заполняются грунтом, который вымывается водой. По этой причине осушить колодец такого типа гораздо сложнее, чем открытую сточную канаву.

Закрытый дренаж

Технически сложное устройство, которое быстро уберет лишнюю воду и не допустит ее застаивания. Обустройство закрытого дренажа проводится с использованием труб из глины или асбоцемента с укладкой в определенном порядке – по прямой линии или елочкой. Дренаж закрытого типа подходит для участков, расположенных под небольшим уклоном, что обеспечивает естественный сток воды.

Закрытые дренажи часто комбинируют с водоотводными системами, позволяющими выводить воду от основания дома.

Разновидности дренажных пластиковых колодцев

Для устройства дренажной системы на загородном участке помимо труб нужны специальные сооружения. И если раньше их делали из подручных материалов, то сегодня производители предлагают пользователям полимерные колодцы, которые можно свободно устанавливать самостоятельно.

Данная продукция полностью охватывает нужды владельцев загородных участков, которым для работы понадобится:

• Колодец поворотный;
• Колодец смотровой;
• Колодец коллекторный;
• Колодец поглотительный.

Поворотные колодцы

Дренажная система представляет собой разветвлённую сеть труб, собирающих и транспортирующих ливневые и талые воды.

Но вместе с жидкостью в них попадают листья, песок и прочий мусор, способный воспрепятствовать протоку. Чтобы своевременно прочистить трубопровод необходимо наличие одного или более поворотных колодцев.

В этих сооружениях поток может совершить поворот на 90 градусов и устремиться далее без какой-либо задержки. В дренажных системах большой площади в поворотные полиэтиленовые колодцы могут сходиться сразу несколько труб, соединяясь в едином направлении. Данные конструкции, как правило, расположены в углах участка.

Смотровые колодцы

Следующим элементом ливневой канализации является смотровой колодец. Конструкции данного типа изготавливаются диаметром до 46 см. Этого вполне достаточно для проверки состояния участка дренажной системы, а при необходимости и его прочистки.

Если ливневая канализация расположена на большой площади, то для ревизии используются более габаритные сооружения. Такой канализационный колодец может быть в пределах от 90 см до 2 м в диаметре.

Сооружения большого объёма предназначены не только для приёма и передачи большого количества стоков, но и для удобства работы обслуживающего персонала.

В таких конструкциях имеются спусковые лестницы. Колодцы данного типа дополняют дренажную систему и устанавливаются между трубопроводами большой протяжённости.

Коллекторные колодцы

Конечной точкой ливневой канализационной системы является коллекторный колодец. Именно в него собирается вся собранная вода, поэтому данное сооружение иногда называют накопительным.

Колодец в обязательном порядке должен быть укомплектован дренажным насосом.

Вся вода, собранная в данном сооружении, отправляется в расположенный рядом водоём или придорожную канаву. Также можно использовать принятую влагу для последующего полива.

Коллекторных ёмкостей может быть несколько. Большое количество используется для уменьшения системы трубопровода. Каждый канализационный пластиковый колодец в обязательном порядке должен иметь герметичное дно

Это особенно важно при высоко расположенных грунтовых водах

Чтобы наполнение ёмкости происходило как можно дольше, колодец делают с большим диаметром. Месторасположение коллекторного колодца выбирают в самом низком месте. Это позволит собираемой воде самостоятельно передвигаться в конечную точку.

Поглотительные колодцы

Если ливневые воды невозможно отправить в прилегающий водоём или придорожную канаву, в конечной точке сбора устраивают сооружение другого типа. Это поглотительный (фильтрующий) колодец.

Данная конструкция имеет глубину не менее 2 м, на дне которой устраивается подушка из щебня или битого кирпича. Толщина данного слоя не должна быть меньше 30 см при условии, что поверх него будет находиться геотекстиль, засыпанный грунтом.

Наиболее эффективно поглотительные пластиковые колодцы для канализации работают на песчаных и супесчаных грунтах. Собираемая вода не поднимается выше определённого уровня и нет необходимости в её откачке.

Каким образом организовать на участке отвод воды

Данная задача, является комплексной, она включает в себя системы, которые дополняют друг друга:

• водосточная система;
• система для водоотвода поверхностно;
• дренажная система.

При помощи двух первых систем можно отвести дождевую и талую воду. Данные разновидности земляных вод обладают сезонным характером и представляют собой значительную проблему для домов с наличием подвального помещения. Кроме этого, они мгновенно могут наполнить выгребной колодец во время наступления паводков.

При наличии кровельной системы, быстро скапливается дождевая вода и отводится к водосбору. В случае если нет водостока, то очень скоро дожди просто разобьют ступени, отмостку и все дорожки возле здания. Оставшиеся талые и ливневые воды устраняют при помощи поверхностного дренажа.

Если водой подтапливается подвальное помещение, и, при этом, выгребную яму надо откачивать еженедельно, то придется выполнять именно глубинный дренаж.

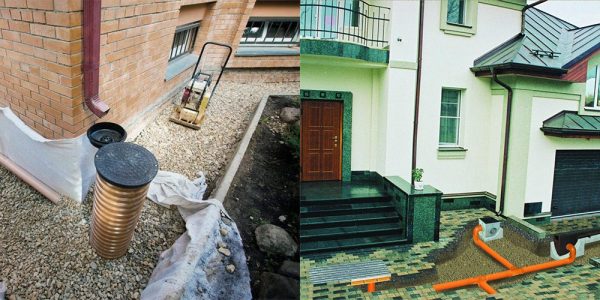

Система дренажа вокруг дома

Всегда ли необходимо обустройство дренажной системы?

По большому счету, весьма желательно, чтобы дренаж был обустроен вокруг любого здания. Однако в некоторых случаях система отвода воды просто жизненно необходима, так как для этого существует ряд объективных причин, к которым относят:

• Грунтовые воды расположились между пластами грунта близко к поверхности.
• Отмечаются весьма значительные амплитуды сезонных подъемов грунтовых вод.
• Дом расположен в непосредственной близости от природного водоема.
• На участке строительства преобладают глина или суглинистые грунты, заболоченные участки или насыщенные органикой торфяники.
• Участок располагается на холмистом участке местности в низине, где явно может собираться талая или дождевая вода.

В некоторых случаях можно отказаться от обустройства дренажной системы, обойдясь отмостками и правильно организованным водостоком с крыши. Так, острой необходимости в полноценном контуре дренажа нет в следующих ситуациях:

• Фундамент здания возводится на песчаном, крупнообломочном или скальном грунте.
• Грунтовые воды проходят ниже уровня полов подвального помещения не менее, чем на 500 мм.
• Дом устанавливается на возвышенности, где никогда не собирается талая и дождевая вода.
• Дом возводится вдалеке от водоемов.

Это вовсе не говорит, что такая система в данных случаях не нужна вовсе. Просто ее масштабность и общая производительность может быть поменьше – но это уже должно определяется на основе специальных инженерных расчетов.

Разновидности дренажных систем

Существует несколько типов дренажных систем, которые предназначены для отведения влаги различной природы. Поэтому выбор делается на основе проведенных заранее инженерно-геологических исследований, которые определяют, какие из вариантов подходят в максимальной степени для конкретного участка.

Дренаж можно подразделить на следующие типы по области применения: внутренний, внешний и пластовый. Достаточно часто производится установка всех разновидностей, например, для отвода грунтовых вод от подвального помещения используется внутренний вариант дренажа, а для почвенных – внешний.

Пластовый дренаж применяется практически всегда – он обустраивается под всем строением и представляет собой песчаную, щебневую или гравийную «подушку» разной толщины, в основном в 100÷120 мм. Особенно актуально использование такого дренажа, если грунтовые воды расположены достаточно высоко к поверхности пола подвальных помещений.

• Внешняя дренажная система монтируется на определённой глубине или размещается поверхностно вдоль стен строения и на территории участка, и представляет собой совокупность траншей или перфорированные труб, которые монтируются с уклоном в сторону водосборной емкости. По этим каналам вода отводится в дренажный колодец.
• Внутренним дренажом называется система перфорированных труб, которые прокладываются под полом подвала дома, а при необходимости и непосредственно под фундаментом всего дома, и выводятся в дренажный колодец.

Определение направления

Для начала нужно определиться с направлением отвода ливневых стоков. Это может быть склон, спускающийся в овраг или к реке. В этом случае проблем с объемом земляных работ не возникнет.

Если это овраг, расположенный за холмом, то тогда необходимо определить высоту дна оврага или канавы относительно поверхности вашего участка. В этом поможет простейший геодезический прибор – «нивелир».

Различная арматура для приема ливневки

С его помощью можно самому рассчитать глубину всех колодцев и необходимый уклон. Но такие расчеты нужны только на больших площадях и расстояниях. Обычно, таких проблем перед владельцами частных участков не стоит – и так все видно, куда течет вода и где ближайшая канава.

Лоток водоотводный пластиковый с решеткой

В любое время года на придомовые участки, а также на улицы современных городов требуют принятия эффективных решений, препятствующих образованию сырости, луж и застою воды.

В противном случае, эти процессы не только плохо влияют на внешний вид зданий и сооружений, но и значительно ухудшают их эксплуатационные характеристики, снижая срок службы. Лоток водоотводный пластиковый с решеткой от , позволит организовано и быстро собрать дождевую воду на территории.

К тому же их можно использовать на промышленных предприятиях для сбора условно чистых веществ, которые образуются в процессе производства.

В зависимости от типа местности водоотводные системы могут быть реализованы одним из следующих способов:

• смешанное ливневое водоотведение – комбинированная система, в которой линейное водоотведение чередуется с точечным;
• «ливневки» точечного типа требуют больших денежных затрат, а также значительного объема земляных работ. Конструкция представляет собой совокупность дождеприемников, объединенных системой канализационных труб. Преимущественно используются на участках с простым рельефом;
• линейные ливневые водоотводы – это самый экономичный и простой вариант для защиты строений. Подходит для холмистой и ровной местности, где легко можно проложить «ливневки» (водостоки, лотки). Помимо лотков, в систему входят обратные клапаны, корзины для сбора мусора, пескоуловители, заглушки, фиксаторы и другие дополнительные элементы.

Монтаж водоотводных лотков – очень ответственная операция. Ведь систему поверхностного дренажа закладывают в досрочно сложенном грунте, в составе которого находится плодородная почва и супесь. То есть, на большую опорную способность можно не рассчитывать.

К тому же такой грунт промерзает на глубину более одного метра, поэтому на опорную часть лотка будет воздействовать еще и морозное пучение (следствие расширения почвенной влаги при фазовом переходе лёд-вода и разуплотнения скелета грунта).

Преимущества нашей компании

• Самые низкие цены на системы водоотведения. Для оптовиков существуют индивидуальные системы скидок.
• Высокая скорость доставки и обработки заказов. Вам не нужно долго ожидать! Благодаря прекрасной квалификации нашего персонала Вы получите товар в самые короткие сроки.
• Высочайшее качество продукции. Все изделия, без исключений, проходят сертификацию.

Чтобы приобрести лоток водоотводный пластиковый с решеткой в МО и Москве, достаточно оставить заявку на сайте нашего онлайн-магазина «Дренаж-Шоп». Мы работаем без выходных, поэтому забрать приобретенные детали для «ливневки» можно в любое удобное время, либо заказать доставку. Мы гарантируем отличное качество по доступной цене.

Дренаж фундамента: разновидности и особенности

При сложных гидрогеологических условиях местности подземную часть здания защищают с помощью трёх видов расположения дренажа:

• пристенном – для домов с подвалом и цокольным этажом;
• кольцевом – для домов со всеми помещениями выше уровня земли;
• пластовом – для плитного фундамента ниже водоупорного слоя.

Пристенная дренажная система расположена под землёй вдоль стены.

Кольцевой дренаж расположен на отдалении от стен на 1,5-3 м. На сгибах труба закругляется или имеет смотровой колодец. Обычно система размещается по всей окружности здания, но бывают исключения.

Пластовый дренаж окружает кольцо трубопровода, а под плитой расположена слоистая дренирующая подстилка.

Пластовый дренаж обустраивают еще до заливки фундамента Источник readmehouse.ru

Глубинный

Схема

Траншеи

Обычно на участках устанавливаются оба вида дренажа: и глубинный, и поверхностный. Такая дренажная сеть обеспечит абсолютную защиту от влаги.

Если ошибиться с уровнем уклона, то можно навредить себе своей же работой.

Узнать направление стока вод можно без исследования местности. Для этого достаточно дождаться первого ливня и посмотреть, куда направляются потоки.

1. Когда направление потоков определено, необходимо запастись дренажными трубами и геотекстилем. Вместо геотекстиля можно взять любой другой материал, который хорошо пропускает воду.
2. На участке вырываются траншеи. Их схема напоминает елочку.
3. Надо еще раз удостовериться, что выбрано правильное направление. Все возможные ошибки легко исправить на этой стадии работ. Надо оставить траншеи открытыми до первого дождя. Если все сделано правильно, то вода будет стекать в нужном направлении. Если вода стоит в траншеях, то придется все переделывать, потому что это свидетельствует о недостаточном уклоне стока. Если вода течет, наоборот, на участок, то это ошибка при определении стороны уклона.
4. Если траншеи выдержали проверку, можно продолжать заглубление дренов. Трубки нарезаются на отрезки нужной длины и скрепляются между собой.
5. Дрены укладываются в траншеи. Перед укладкой трубки надо обернуть ее геотекстилем. Это позволит системе легко выводить воды и одновременно предохранит ее от засорения. Чтобы сделать простую дренажную систему заглубленного типа, надо вырыть траншею глубиной в полметра. В этом случае она будет эффективно работать в теплое время года. Для того чтобы дренаж функционировал и в холодное время, и в период оттепелей, нужно сделать траншеи глубиной не менее одного метра. Также в этом случае надо будет установить специальные колодцы. Практика показывает, что простой конструкции достаточно, чтобы защитить участок и дом от влаги.
6. Укладка дренажных труб Траншеи засыпаются щебнем и мелкими камешками. Это позволит влаге легко поступать к трубам.
7. Трубы выводятся в магистральные колодцы и траншеи. Можно вывести их к другим источникам дренажной системы.

Общая схема дренажа: колодец-приемник, дрены и коллектор, который выводит лишнюю влагу.

Расчет и проектирование всегда зависят от особенностей каждого конкретного участка. Нельзя взять и установить на всех одну и ту же систему. Где-то требуются дополнительные средства дренажа, а где-то подойдет самое простое приспособление. В крайнем случае, можно обратиться к картам, чтобы определить характер своего участка.Засыпаем траншею

Даже при наличии данных из карт не стоит пренебрегать дополнительной практической поверкой уклона. В случае, если не удается кое-где добиться нужного направления стока, можно попробовать это исправить с помощью насыпей. Однако такая процедура также не проводится без предварительных расчетов. Ряд проблем можно решить с помощью дренажного насоса. Это принудительная система дренажа, которая используется в тех случаях, когда естественную создать невозможно, или требуется дополнительное устройство вывода вод.

Водосточная система

Назначение водосточной кровельной системы – собирать дождевую и талую воду с крыши здания и перенаправлять ее к точкам водосбора. Если водостоков нет или они устроены неправильно, то стекающая с кровли вода увлажняет стены (особенно это опасно для деревянных зданий и неотделанных снаружи домов из силикатного кирпича), разрушает отмостку и подмывает фундамент.

Если крыша имеет большую площадь, и потоки воды с нее достаточно сильные, они разбивает садовые дорожки, а здание оказывается забрызганным размокшей грязью почти на полметра

Главное правило при устройстве водостоков – отвести воду как можно дальше от основания дома. Ведь если устроить водосборники сразу под водосточными трубами, влага будет уходить в грунт под фундамент, и защищенными окажутся только стены и садовые дорожки! К тому же прилегающий к фундаменту грунт обычно более рыхлый, чем обычно, поэтому вода быстро впитывается в него и просачивается к бетонному основанию. Зимой она замерзает, расширяется и начинает «разрывать» бетонные конструкции.

Чтобы этого не случилось, по периметру дома делают отмостку шириной до одного метра и обустраивают водоотводные лотки или точечные дождеприемники, которые направляют водяные потоки в ливневую канализацию, дренажный колодец и т.д. в зависимости от общей системы водоотвода на участке.

Устройство дренажной системы своими руками

Если в проект дома, вопреки требованиям СНИП, не была включена дренажная система, и при строительстве здания никто не заметил этот серьезный просчет, есть возможность исправить ситуацию. На просторах Интернета можно легко найти проект пристенного дренажа фундамента. Фото и видеоматериалы помогут увидеть поэтапное устройство дренажа в исполнении опытных строителей. А люди, для которых проектирование подобных систем является работой, а не увлечением, с удовольствием расскажут обо всех возможных сложностях и нюансах.

Устройство пристенного дренажа начинается с подготовки места для укладки водоотводных труб – дренов

На данном этапе очень важно соблюсти необходимый для эффективного функционирования системы, уклон. Используя лазерный нивелир, необходимо провести промер участка и обозначить места перепада высот вешками. Используя вешки в качестве ориентира, следует устроить ложе с расчетным уклоном, подсыпая в случае необходимости песок

В результате, должно получиться песчаное ложе для укладки дренов, расположенное под нужным углом к коллектору или откачивающему колодцу

Используя вешки в качестве ориентира, следует устроить ложе с расчетным уклоном, подсыпая в случае необходимости песок. В результате, должно получиться песчаное ложе для укладки дренов, расположенное под нужным углом к коллектору или откачивающему колодцу.

Если используются дренажные трубы с установленными промышленным способом фильтрами из геотекстиля или кокосового волокна, укладку можно проводить прямо на песчаное ложе.

При использовании дренов без фильтров, на песчаное ложе укладывается полотнище из геотекстиля. Оно будет исполнять роль фильтра. На полотно укладывается слой мелкого гравия, основное предназначение которого состоит в увеличении фильтрующей поверхности дренажа. Далее укладывается труба водоотвода, причем очень важна ориентация перфорированных отверстий.

Они должны располагаться по правой и левой стороне трубы. Не перфорированная часть должна быть обращена в сторону песчаного ложа. Сверху уложенной дрены так же насыпается слой гравия толщиной три – пять сантиметров.

Выступающие края полотнища заворачиваются внахлест и фиксируются с помощью пластиковых стяжных лент, капронового шнура или нити, изготовленной из любого синтетического материала. Дело в том, что пластик и синтетика не поддается разрушающему влиянию влаги, в отличии от материалов органического происхождения.

Полученный рулет засыпается песком, который является одним из лучших вариантов грунта для обратной засыпки. К тому же, фильтрующие свойства песчаной подушки значительно увеличивают эффективность дренажной системы в целом.

Одним из важных условий долгого и безаварийного функционирования дренажной системы является хорошая проходимость перфорированных отверстий в дренажных трубах

Для соблюдения этого условия необходимо обращать особое внимание на плотность обвертки труб полотнищем геотекстиля и надежность фиксации

В местах соединения дренажных труб, по углам здания устраиваются смотровые, они же по совмещению сборные, колодцы. Основное их предназначение – визуальный осмотр, и при необходимости, очистка дренажной системы.

Смотровой колодец можно устроить самостоятельно, изготовив бетонную отливку, использовать пластиковые трубы большого диаметра, или воспользоваться пластиковыми колодцами заводского изготовления. Наиболее простой и дешевый вариант – пластиковые трубы. Наиболее функциональный – люки и колодцы заводского изготовления.

Если точка отвода воды расположена выше уровня откачного колодца, возникает необходимость в использовании дополнительного насосного оборудования.

При устройстве пристенного дренажа фундамента важно не забыть уложить слой утепляющего материала и сделать бетонную отмостку шириной не менее пятидесяти сантиметров от стены дома. Пристенный дренаж готов. Пошаговые фото помогут разобраться в каждом этапе проведенных работ и намного упростят понимание процесса в целом

Пошаговые фото помогут разобраться в каждом этапе проведенных работ и намного упростят понимание процесса в целом

Пристенный дренаж готов. Пошаговые фото помогут разобраться в каждом этапе проведенных работ и намного упростят понимание процесса в целом.

http://profibrus.ru

Когда необходимо устройство дренажной системы:

• месторасположение участка. Чем ниже он находится – тем актуальнее проблема дренажа;
• качество грунта – на глинистых и суглинистых грунтах уровень воды снижается медленно;
• уровень осадков в вашей местности;
• уровень залегания грунтовых вод;
• заглубление остальных строений на участке. Если рядом стоящее здание имеет сильно заглубленный фундамент – воде будет некуда деваться, и она будет скапливаться на поверхности, повышая риск подтопления;
• наличие водонепроницаемых покрытий – бетонные дорожки, асфальтированный двор – это места недоступные для проникновения воды.

Устройство дренажа вокруг дома своими руками позволит устранить проблемы, вызванные перечисленными выше факторами.

Когда выполняется дренаж фундамента

Пристенный дренаж фундамента нужно предусмотреть сразу, если по опыту соседей знаете, что проблема накопления воды в подвале существует. Если не уверены в том, что она нужна, можно ограничиться отмостком. И решать проблему по мере ее появления.

Прожив на участке в течение какого-то времени, вы успеете изучить его. Вы узнаете,

• где пролегают водоносные слои,
• какой глубины (если она действительно нужна) выкапывать дренажную канаву,
• какие лучше приобрести трубы для дренажной системы.

Пристенный дренаж фундамента нужно предусмотреть сразу на этапе возведения стен

Правда, выполняя дренаж фундамента, а если быть более точными, пристенный дренаж вокруг фундамента потом, по прошествии какого-то времени после завершения строительства, придется сломать бетонное или асфальтовое покрытие вокруг дома, нарушить ландшафтный дизайн, пересадить прижившиеся кустарники и деревья.

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

• Грунтовое основание в виде ложа.
• Слой песка или ПГС толщиной около 5 см.
• Бетон около 7 см.
• Лоток из асбестоцементной трубы.

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап — засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Создание водораздела

Направить ливневые и талые воды от основания дома можно другим способом — созданием водораздела. В этом случае затраты будут минимальными, а эффективность высокая. Основной целью водораздела является направление верхней воды от строения, ее сбор в канавы и отвод с участка.

Существует два варианта создания водораздела:

• Определяют границы будущего водораздела и по его дну прокапывают канал определенной глубины так, чтобы от канала был уклон в сторону кювета для сбора воды. Далее от отмостки до канала прокапывают дополнительные каналы и снимают грунт между ними.
• От отмостки до границы водораздела, минуя работы по формированию дополнительных каналов, снимают грунт так, чтобы получился небольшой уклон от строения, обеспечивающий отток воды. Из вынутого грунта складывают своеобразный бруствер с уклоном от дома.

В результате выполненных действий строение оказывается на искусственном возвышении, благодаря которому осадки и талая вода текут в направлении от дома.

Чтобы предотвратить размягчение грунта, прилегающего к строению, необходимо создать дополнительный защитный слой. Можно сделать бетонную или каменную площадку, но это требует существенных вложений. Отличным решением является использование травяного газона. Он препятствует проникновению воды в нижние слои грунта, направляя ее в нужном направлении.

Отвод воды от фундамента дома является необходимостью, но важно правильно организовать этот процесс. Результатом проведенной работы станет комфортное проживание в доме, увеличение срока службы основания дома и его надежность
