Как сделать монтаж отопления в квартире

Герметизация резьб

1. Чем герметизировать резьбовые соединения?

Вот несколько многократно проверенных мной решений:

Радиаторные пробки алюминиевых и биметаллических радиаторов снабжаются силиконовыми прокладками;

Герметичность радиаторной пробки на фото обеспечивается штатной силиконовой прокладкой.

Вместо них можно использовать сантехнический лен с любой быстросохнущей краской. Краска наносится на резьбу и поверх намотанного на нее льна и при сборке соединения равномерно пропитывает органическое волокно, защищая его от гниение и выгорания при нагреве;

При сборке соединения краска равномерно пропитает подмотку.

Наконец, очень благоприятное впечатление на меня произвела герметизирующая нить Тангит Унилок. Ее удобно использовать для подмотки резьб небольшого диаметра (ДУ 15 — ДУ 20).

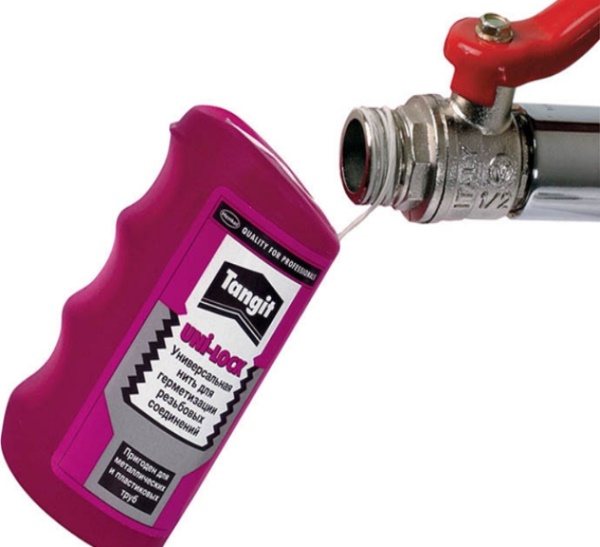

Тангит Унилок — полимерная нить, покрытая слоем силикона.

Расчет мощности котла

Независимо от типа используемого топлива (твердое или жидкое, газ или электричество) принцип подключения всех систем отопления один. Различие есть лишь на этапе установки котла. При этом расчет его мощности производится по единой формуле:

где W – удельная мощность, необходимая для отопления 10 кв. м помещения;S – общая площадь дома.

Для российских регионов в расчет берутся следующие значения мощности:• для домов, расположенных в средней полосе России до 1,5 кВт;• для Сибири и Севера: на каждые 10 кв. м до 2 кВт;• для южных районов: до 0,9 кВт.

Так как на достаточный обогрев 10 кв. м жилого дома, расположенного в средней полосе России, требуется до 1,5 кВт мощности, то, к примеру, для отопления 100 кв. м понадобится котел мощностью 15 кВт:

(100 х 1,5)/10 = 15 кВт

Эту цифру увеличивают на 15-20% (запас мощности на возможные потери тепла, которое неизбежно теряется даже при идеальном утеплении здания). Таким образом, для обогрева дома 100 кв. м понадобится (15 + 2,3) = 17,3 кВт.

Что такое комбинированные котлы

Поскольку электрический обогрев стоит дорого, можно использовать альтернативное решение и выбрать котёл, способный работать на двух видах топлива. К примеру, можно приобрести электрическое оборудование, способное также выполнять функции газовой колонки. Или можно подобрать твердотопливный котёл, способный также какое-то время работать с электричеством.

Пока нет перебоев с газоснабжением, такой котёл будет работать исправно по общепринятой схеме, но как только возникнут любые неполадки, можно будет переходить на другой тип топлива и тем самым обеспечивать дому стабильный обогрев.

Комбинированный котёл стоит дороже обычного, но такие расходы будут вполне оправданными: ваш дом гарантированно не останется без тепла, и даже если одна система выйдет из строя, вторая тут же сможет его поддержать. Уровень температуры при этом будет оставаться на тех же величинах, и в помещении будет комфортно находиться.

Самостоятельно спроектировать и воплотить систему индивидуального обогрева достаточно сложно, и всё же это возможно. Ваш дом получит надёжный обогрев, который не будет зависеть от наличия или отсутствия газовых труб.

Требуется включить JavaScript или обновить плеер!

Коллекторная схема отопления одноэтажного дома с принудительной циркуляцией

Еще одним типом разводки является коллекторная. Это самая сложная система, предполагающая применение большого количества различных труб и специальных распределительных приборов, которые называются коллекторы. Принцип действия системы с коллекторной схемой отопления одноэтажного дома с принудительной циркуляцией заключается в том, что кипяток от котла идет в особые коллекторы, которые служат распределителями между различными радиаторами. Каждая батарея подключена к нему двумя трубами. Такая система, при своей эффективности, не может похвастаться дешевизной. В ней может регулироваться температура не только на каждом контуре, но и на каждой батарее, что позволяет создавать свой температурный режим в любой комнате.

Для разработки и монтажа коллекторной системы отопления лучше приглашать специалистов

Делают такую схему отопления одноэтажного дома с принудительной циркуляцией, так как естественным образом вода не может эффективно циркулировать по многочисленным трубам и коллекторам. Суть данной схемы в том, что непосредственно возле котла в обратную трубу врезается центробежный циркуляционный насос, который непрерывно перекачивает воду с помощью крыльчатки. Благодаря этому, в системе возникает давление, необходимое для того, чтобы полностью прокачивать всю магистраль, нагревая все батареи равномерно. Если вы приобрели настенный дорогой автоматический котел, то в нем, скорее всего, уже установлен циркуляционный насос, который настроен на оптимальное для этого котла давление. Если же котел у вас простой, то при покупке центробежного насоса необходимо проконсультироваться о его совместимости по создаваемому давлению с этим котлом во избежание аварийной ситуации.

Коллекторная система отопления, составленная специалистом

Коллекторная схема редко применяется в двухэтажных домах, так как она, хоть и эффективная, но очень громоздкая. Разводка для двух этажей будет слишком сложно устроена. Именно поэтому она бывает востребована только в схеме отопления одноэтажного дома с принудительной циркуляцией.

Полезный совет!Для устройства в своем загородном частном доме коллекторной системы водяного отопления, нужно позаботиться о приобретении необходимого количества терморегуляторов и запорных клапанов. Это позволит осуществлять регулировку климата в доме в полуавтоматическом режиме.

Циркуляционный насос для принудительной рециркуляции воды в системе отопления

Обобщая вышеизложенное, можно отметить, что выбор из трех существующих типов разводок водяного отопления должен осуществляться обдуманно. В небольшом по площади одноэтажном доме можно проложить только одну трубу. Такую схему еще называют «ленинградкой». Если площадь дома значительная или он двухэтажный, то лучше делать двухтрубную систему отопления с обратной трубой. Для создания в доме современной и эффективной системы отопления, можно смонтировать ее по коллекторной схеме. Стоит она будет больше, но и эффективность у нее будет гораздо выше. Главное, чтобы любая созданная система всегда работала хорошо и надежно в любых, даже сложных, условиях. Для этого сооружать ее нужно по всем правилам и рекомендациям.

Хотите иметь свое отопление. Алгоритм действий

Получение разрешения на отключение

Желание жильцов улучшить обогрев собственной квартиры в холодный период естественное, если брать во внимание как работает централизованное отопление в наших домах и какие при этом приходится нести расходы за коммуналку. На первый взгляд все просто

Есть деньги, бери и устанавливай у себя дома котел и отапливай, как заблагорассудиться. Но есть одно существенно «но». В нашей стране независимость граждан даже в плане распоряжаться своим имуществом, имеет свои ограничения. Свое собственное жилье мы вынуждены отапливать, пользуясь услугами коммунальных служб. Любая попытка изменить порядок жизнеобеспечения городской квартиры наталкивается на препоны со стороны государства.

Энергетические компании являются монополистами на рынке теплоснабжения, и государство им помогает в этом, искусственно ограничивая возможности граждан перейти на автономные источники энергоснабжения. Система отопления в квартире, сделанная своими руками является чаще всего результатом изнурительной борьбы жильцов с контролирующими органами. Вся проблема в том, как получить разрешение на отключение от центрального теплоснабжения. Существующие технические нормы не позволяют самостоятельно без разрешения получить право на автономное отопление городской квартиры даже, несмотря на то, что в Гражданском Кодексе РФ нет прямого запрета на проведение подобных действий для собственников жилья и за владельцем квартиры закреплено право, в любой момент отказаться от услуг централизованного теплоснабжения.

Важно! Самовольное отключение элементов внутридомовой отопительной системы преследуется по закону и относится к административным правонарушениям. Ст.7.21 Кодекса РФ об административных нарушениях дает четкое представление об ответственности жильцов в этом плане

Организовать независимый обогрев своей квартиры своими руками – означает на начальном этапе только одно. Вам придется самостоятельно добиваться официального разрешения на отключение от центрального отопления. Уже на этой стадии вам необходимо определиться, какой вид домашнего отопления оптимальный в вашем случае.

в высотных домах (более 9 этажей) отсутствует централизованное газоснабжение в целях повышения безопасности эксплуатации жилищных объектов. Поэтому газовое отопление приемлемо в основном для обитателей многоквартирных домов старой постройки, где имеется централизованная подача бытового газа.

Какое использовать отопление, газовое или электричеством — решать вам. Главное, что бы проект отвечал необходимым строительным нормам и стандартам безопасности.

В проекте должны быть указаны все необходимые технические параметры обогревательных приборов, план и схема их подключения, а также приведены подробные гидравлические расчеты. Только после решения всех бюрократических вопросов можно непосредственно заняться технической стороной вопроса.

Демонтаж старого отопления

Разобравшись с энергетической компанией и получив разрешение на отключение, можно переходить к следующему этапу — демонтаж в квартире системы трубопровода и радиаторов внутридомовой системы. В этой ситуации вам без помощи управляющей компании или ЖЭКа не обойтись. Необходимо согласовать с этим службами порядок отключения квартиры от внутридомовых коммуникаций теплоснабжения. Только после этого можно начинать демонтаж.

В процессе работ необходимо четко придерживаться последовательности, вырезая именно те узлы и элементы системы, которые соответствуют схеме. В противном случае, при нарушении подачи тепла в другие квартиры вам придется отвечать не только по закону за вредительство, но и нести финансовые расходы, связанные с уплатой штрафа. Восстанавливать поврежденные домовые коммуникации придется за собственный счет.

Приступать к работам следует с демонтажа основных элементов разводки. Для придания цельности контуру центрального отопления, которое теперь для вас бесполезно, лучше осуществить замену стояка, врезав вместо старой трубы новую стальную трубу такого же диаметра. Изолировавшись от центрального теплоснабжения, приступайте к демонтажу старых трубопроводов и отключению отопительных приборов. Изолировавшись от центрального теплоснабжения, приступайте к демонтажу и отключению.

Для справки! Существует обязательное правило. Категорически не рекомендуется использовать для новых отопительных систем старую разводку и радиаторы. Несоответствие технических параметров, большая засоренность может привести к технологическим нарушениям в процессе работы автономного отопления.

Сбор необходимых документов

Список документов, которые необходимы для организации автономного отопления квартиры в многоквартирном доме, перечислен в ЖК РФ, статье 26 «Основание проведения переустройства и (или) перепланировки жилого помещения»:

• заявление;
• право устанавливающие документы на жильё;
• проект перепланировки;
• письменное согласие членов семьи;
• разрешение на проведение работ по переустройству отопления, выданное организацией, контролирующей охрану памятников архитектуры.

Обращение адресуется газовикам, если вопрос стоит в том, как провести газовое отопление в квартире. Период, за который должны быть представлены тех условия — 10 дней. Отказ по причине «технической невозможности» допустим в тех населённых пунктах, где газа нет (в том числе, в баллонах).

Следующий этап — процедура заказа проекта на установку обогревательного оборудования в проектной конторе. Тепло снабжающая организация на основании письма с ТСЖ выполняет проект отключения от центрального отопления. Если получен отказ, с письменным ответом на руках можно обратиться в суд.

Затем обращаются в МО ВДПО за актом пожарной безопасности проекта. Одновременно делают проект дымохода (если необходимо).

Собранную для проведения автономного или индивидуального отопления документацию направляют в местную администрацию. В течение 45 дней должны выдать заключение о согласовании, либо отказ, если собраны не все документы. На этом этапе отказ также можно обжаловать в суде.

Количество документов в регионах может отличаться. Конкретный перечень уточняют в органах местного самоуправления.

Выбор подходящей системы

В зависимости от площади жилого помещения и качества утепления стен выбирается подходящий вариант автономного электрического отопления квартиры. Если Вы являетесь владельцем однокомнатной либо двухкомнатной хрущевки, тут может справиться система теплый пол в сочетании с электроконвекторами либо ИК-панелями. Комбинаций с инфракрасными обогреватели более выгодная и эффективная, т.к. тепловое излучение будет направлено сверху вниз и все тепло будет циркулировать в нижней части комнаты. Отопление квартиры электрическими конвекторами лучше только из-за того, что устройства не сушат воздух и не оказывают негативное влияние на самочувствие человека. Существует множество отзывов о том, что ИК-обогреватели при постоянном излучении отрицательно влияют на здоровье, что и является их недостатком.

С остальными преимуществами и недостатками инфракрасных обогревателей Вы можете ознакомиться в соответствующей статье. Все же, как показывает статистика, в 2017 году такие устройства активно покупаются для бытового применения!

Что касается электрического теплого пола, он действительно очень популярен и эффективен. Осуществить укладку пленочного теплого пола под ламинат сможет любой, даже чайник в электрике. К тому же из материала можно сделать только подогреваемые дорожки в квартире, а не стелить пленку по всей площади пола. Такой вариант отопления положительно отобразиться на экономии электроэнергии и в то же время будет эффективно прогревать помещение.

Если же Вы проживаете в трехкомнатном либо четырехкомнатном жилище, тут уже более разумно будет использовать подключение электрического водяного отопления в квартире. Связано это с большой суммарной площадью комнат, на которую потребуется полноценная, мощная отопительная система. К примеру, если площадь составляет 130 м. кв., с расчетом 1 кВт/10 м.кв. нужно будет установить не меньше, чем 13-киловаттную связку из электрообогревателей. Конечно же, зимой Вы будете отдавать немало денег на эксплуатацию индивидуальной системы электрического отопления. К тому же, для использования такого варианта проводка должна быть мощной, способной выдержать высокие токовые нагрузки. В этом случае без замены электропроводки в квартире не обойтись, что, опять-таки, ударит по Вашему бюджету. В то же время, если использовать водяные радиаторы, работающие от электрокотла, отопление будет автономным и менее затратным, что позволит «убить одним выстрелом двух зайцев».

Рекомендуем сразу же ознакомиться со статьей о том, как правильно подключить котел к сети своими руками, чтобы Вы не наделали ошибок и система прослужила дольше!

Какие бывают виды систем отопления многоквартирного дома?

В зависимости от монтажа теплогенератора или местоположения котельной:

1. 1. Автономная система в квартире, где котел отопления монтируется в отдельном помещении или на кухне. Затраты на покупку котла, радиаторов и соответствующих материалов для разводки труб возвращаются быстро, так как такую автономную систему можно регулировать, исходя из собственных соображений относительно температурного режима в доме. Кроме того, индивидуальный трубопровод не теряет тепло, а наоборот – помогает отапливать помещения, так как проложен по квартире или по дому. Индивидуальный котел не нужно приспосабливать под реконструкцию централизованного отопления – один раз составленная и внедренная схема отопления будет работать всю жизнь. И, наконец, уже рабочую схему можно дополнить параллельно или последовательно включаемыми контурами, например, «теплым полом»;
   2. Вариант индивидуального отопления, который рассчитан на обслуживание всего многоквартирного дома или целого жилого комплекса – мини-котельная. В качестве примера можно привести старые котельные, обслуживающие квартал, или новые комплексы для одного или нескольких домов на разных источниках энергии – от газа и электричества до солнечных батарей и термальных источников;

1. Централизованная схема отопления в многоэтажном доме – самое распространенное до сих пор рабочее решение проблемы.

Схемы отопления в зависимости от параметров рабочей жидкости:

1. 1. Отопление на обычной воде, в трубах которого теплоноситель не нагревается выше 65-700C. Это разработка из области низкопотенциальных систем, но чаще всего работают старые схемы с температурой рабочей жидкости, достигающей 80-1050C;
   2. Отопление паровое, где в трубах перемещается не горячая вода, а пар под давлением. Такие системы уходят в прошлое, и сегодня практически не используются при доставке тепла и обогреве любых типов многоквартирных домов.

Исходя из схемы трубной разводки:

1. 1. Самая распространенная — однотрубная система отопления многоэтажного дома, где и трубы подачи, и трубы обратки – это одна нитка теплотрассы. Такую схему до сих пор можно встретить в «хрущевках» и «сталинках», но на практике у нее есть большой недостаток: последовательно включенные в схему батареи или радиаторы не обеспечивают равномерного переноса тепла – каждый следующий обогревательный прибор будет немного холоднее, а последний радиатор в трубопроводе будет самым холодным. Для хотя бы примерно одинакового распределения тепла по помещениям каждый следующий в схеме радиатор необходимо оснащать бо́льшим числом секций. Кроме того, в однотрубной схеме отопления в пятиэтажном доме нельзя использовать радиаторы, не соответствующие расчетным параметрам, и приборы для регулировки отдачи тепла – клапаны и т.д. регулирования;
   2. Схема «Ленинградка» — более совершенное решение, но по той же однотрубной схеме. В этой схеме есть байпас (трубная перемычка), которая может подключать или отключать дополнительные обогревательные приборы, тем самым регулируя теплоотдачу в помещении;

1. Более совершенная двухтрубная система отопления в многоквартирном доме начала свое существование со строительства зданий по проекту так называемой «брежневки» — панельного дома. Подача и обратка в такой схеме работают раздельно, поэтому температура рабочей жидкости на входах и выходах квартир 9 этажного дома всегда одинакова, как и в радиаторах или батареях. Еще один плюс – возможность монтажа на каждом обогревательном приборе регулирующего автоматического или ручного клапана;
2. Лучевая (коллекторная) схема – последняя разработка для нетипового жилья. Все обогревательные приборы включены параллельно, а с учетом того, что это — закрытая система оо в многоквартирном доме, трубную разводку можно сделать скрытой. При реализации лучевой схемы все регулировочные устройства могут ограничивать или увеличивать подачу тепла дозировано.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Схема такого «пирога» выглядит:

При монтаже теплого пола, на что необходимо обратить внимание, так это на расположение труб. Существуют две основные схемы укладки – «змейка» и «улитка». Отличаются они только по способу монтажа, поэтому выбрать вы можете любую, какую вам удобнее всего укладывать

Отличаются они только по способу монтажа, поэтому выбрать вы можете любую, какую вам удобнее всего укладывать.

Интервал между трубами зависит от климата. В регионах где холодно, интервал устанавливают в 10 см, в теплых краях можно сделать побольше – 15 см. Длина труб, которые нужны для укладки, рассчитывается следующим образом.

Если брать за основу расстояние между трубами в 10 см, то на один квадратный метр понадобится 10 м труб, а при расстоянии в 15 см – понадобится 6,5 м.

Что касается самих труб, используются они из металлопластика, сшитого полиэтилена и металлические (медные или гофрированные). Диаметр таких труб должен быть 16 и 20 мм (Ду10, Ду15). Лучше всего подходят трубы из металлопластика.

Когда вы нарисуете схему расположения, то по количеству нагревательных контуров на схеме, приобретаете коллектор с соответствующем количеством выходов.

Итак, как происходит монтаж труб

Основа для пола покрывается полиэтиленовой пленкой с напуском на стены. Затем стены на высоту монолита обклеиваются демпферной полосой. Напуск пленки надо будет вывести поверх этой ленты. После устанавливается специальный шкаф, в котором находятся коллектор и насос.

Затем, по нарисованной схеме устанавливаются трубы, а на деформационных швах протягивается компенсационная лента.

Остается протянуть магистрали к радиаторам и утеплить их теплоизоляционным рукавом. И последнее – коллектор подсоединяется к отопительной системе, а насос – к электросети.

Как только вся сборка будет закончена, все контуры заполняются водой для проверки герметичности стыков.

После того, как вы убедились, что все нормально, можно заливать пол. Для заливки берется цементно-песчаный раствор, в который необходимо добавить пластифицирующую смесь. Приобретается она в магазине. Что касается раствора то его можно сделать самостоятельно из расчета одна часть цемента М400 смешивается с тремя частями песка.

Чтобы правильно и ровно залить пол, нужны специальные металлические рейки, которые при помощи уровня устанавливаются на необходимой высоте. Затем готовится раствор и начинается заливка от самого дальнего угла. Что бы трубы в жидком растворе не поднялись, их оставляют с теплоносителем внутри, тем самым утяжеляя трубы.

Заливается пол участками и каждый участок необходимо выравнивать, а при наличии жидких ямок добавлять в них более густой раствор.

Когда весь пол будет залит, его оставляют застывать примерно суток на двое. Затем поверхность зачищается, демпферная лента срезается, а стяжка опрыскивается водой и накрывается пленкой. Делают это в течение 10 дней. Примерно через месяц цементная стяжка будет готова окончательно и можно приступать к балансировке с помощью специальных вентилей в коллекторе. Ими регулируется расход теплоносителя во всех контурах так, что бы он был одинаковым. Вообще, этот этап рекомендуется делать при помощи специалиста.

После этого проводится проверка уже горячим теплоносителем и монтаж теплого пола можно считать завершенным.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.

Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Какие бывают котлы для индивидуального отопления

Существует много разновидностей отопительных агрегатов, которые можно устанавливать в квартирах:

• Одноконтурный котел. Такой аппарат подходит только обогрева помещения. Если Вам нужно еще и нагревать воду для семейного пользования, то тогда такой агрегат не подойдет. Его, конечно можно установить, но дополнительно придется еще и приобрести бойлер для нагрева воды, а это, в свою очередь, чревато лишними расходами.
• Двухконтурный котел. Такой отопительный агрегат является наиболее популярным, так как благодаря ему можно еще и пользоваться горячей водой круглосуточно. Размеры таких котлов достаточно компактные, поэтому их можно устанавливать даже на небольшой кухне.

Если выбирать из этих двух вариантов, то, конечно, лучшим будет именно второй вариант. Индивидуальный котел в квартирах устанавливают на стены, поэтому экономится полезная площадь на кухне. Во многих современных многоэтажках отсутствуют дымоходы. Но это не повод отказываться от своей мечты – установки газового агрегата. Ведь существует еще один прекрасный способ, благодаря которому выводятся продукты сгорания наружу. Это установка коаксиальной трубы, или ее еще называют коаксиальным дымоходом.

Газовые котлы могут иметь открытую камеру сгорания, или закрытую. Для открытой камеры дымоход – это обязательное условие для установки газового отопления в квартирах. Если же индивидуальный агрегат для отопления имеет закрытую камеру сгорания, то тогда можно установить для вывода продуктов сгорания коаксиальную трубу, которая одновременно поставляет кислород в камеру сгорания и через другое отверстие выводит ненужные вещества.

Чем хороши котлы с закрытой камерой сгорания:

• Такие агрегаты для индивидуального отопления являются боле безопасными в использовании для окружающих, так как они не дают продуктам сгорания попадать в помещение.
• Они легки в эксплуатации и срок их службы гораздо больший.

Также многие газовые агрегаты для отопления работают только тогда, когда есть электричество. Поэтому, если Вы живете в местности, где частенько пропадает электричество, то тогда нужно обзавестись еще и дополнительным источником питания. Ведь как же не хочется мерзнуть в лютые морозы.

Монтаж автономного отопления в квартире

После того как были улажены все бюрократические вопросы, а также после выбора оборудования следует приступить к его непосредственному монтажу. В этом вам поможет пошаговая инструкция, представленная в этом разделе статьи.

Монтаж автономного отопления в квартире

Шаг 1. Согласуйте все изменения в квартире с соответствующими организациями.

Шаг 2. Известите соседей о том, что в ближайшее время в квартире планируются ремонтные работы. Заранее обговорите временные рамки, когда допустимо выполнять мероприятия, сопровождаемые сильным шумом. Это предотвратит возможные конфликты с соседями.

Договоритесь с соседями о грядущих строительных работах

Шаг 3. Если планируется установка газового котла – обустройте отверстие для дымохода. А при выборе электрического прибора смонтируйте устройство защитного отключения и проводку соответствующей мощности.

Шаг 4. Подготовьте место под установку отопительного котла – уложите отделку из негорючего материала.

Шаг 5. Произведите разметку места под котел и инженерные коммуникации, прокладываемые в квартире.

Шаг 6. Воспользуйтесь услугами специалиста и установите газовый счетчик. Если вы отдали предпочтение отопительному котлу, работающему от электричества, то пропустите этот шаг.

Установка газового счетчика

Шаг 7. Доставьте нагревательный котел в квартиру. Проверьте его комплектность, отсутствие брака и неполадок в оборудовании.

Шаг 8. Установите на стене крепежи под котел. Затем произведите монтаж самого оборудования.

Шаг 9. Проложите трубы отопительной системы. Если вы отдали предпочтение схеме с принудительной циркуляцией теплоносителя, то не забудьте установить насос.

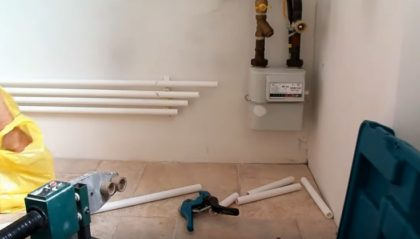

Прокладка труб

Подготовка циркуляционного насоса

Насос установлен

Процесс прокладки труб

Еще одно фото процесса

Шаг 10. Произведите обвязку котла – подключение к водо- и газоснабжению, к подаче и «обратке» системы отопления. Не забудьте также соединить соответствующий вывод на оборудовании и дымоход.

Обвязка котла

Обвязка котла (вид сбоку)

Шаг 11. При необходимости замените радиаторы отопления на более совершенные модели. Подключите батареи к линиям автономной системы обогрева.

Если нужно, замените радиаторы

Шаг 12. После установки котла/радиаторов и после прокладки труб произведите плановый пуск автономного отопления. Проверьте, нет ли где-нибудь протечек воды, не возникает ли запах газа в квартире, работает ли котел так, как следует.

Пробный запуск системы

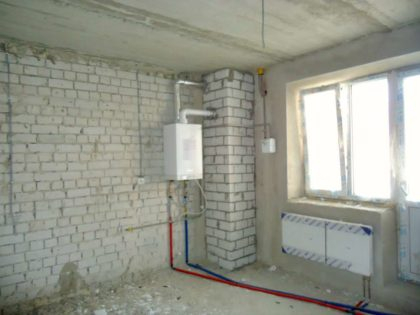

Если все в порядке, то автономную систему отопления в квартире можно считать успешно смонтированной. Теперь вы сами можете определять, насколько тепло должно быть у вас дома.

Автономное отопление в квартире

Система автономного отопления, установленная в квартире в ходе капитального ремонта и перепланировки. Можно заметить, что трубы подачи и обратки проложены по перекрытию – затем их закроют

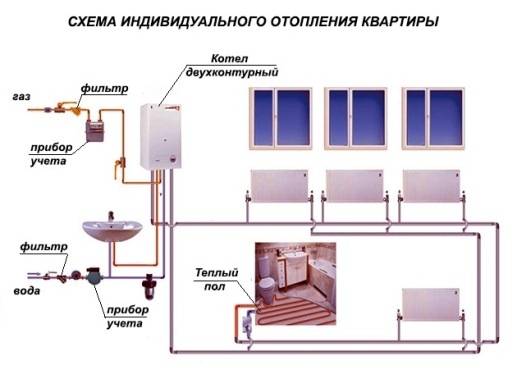

Схема, изображающая систему автономного отопления в квартире

Может ли дом с центральным отоплением перейти на поквартирное

Дом с центральным отоплением может перейти на поквартирное.
Причины для этого:

• нежелание ждать начало отопительного сезона;

• рост тарифов;

• недобросовестность работы тепловых служб. Из-за позднего включения отопления, недостаточности тепла в доме устанавливается неблагоприятный микроклимат. Его последствиями могут стать сырость, плесень, конденсат.

1. Для перехода с центрального отопления на поквартирное нужно подготовить:

• технический паспорт квартиры;

• документ на квартиру;

• заявление о перестройке и проект перестройки квартиры;

• согласие каждого жильца квартиры.

Узнайте у поставщика тепла или управляющей организации, возможно ли отключить одну квартиру от центрального отопления или допустим только массовый переход для всего дома.

После одобрения и согласования готовят чертежи подводки газа (самое популярное топливо для поквартирного отопления), рассчитывают потребление и прочие технические условия. Если вас интересует электроотопление, обратитесь в Энергосбыт. В этом варианте требуется акт пожарного надзора (стены квартиры должны быть из негорючего материала, в городах обычно так и есть). Обратитесь в Санэпиднадзор за разрешением в случае использования коаксиального воздуховода с выводом на фасад здания.

Обратитесь в монтажную компанию с действующей лицензией для полного монтажа системы. Документы на этом этапе: сертификаты на оборудование, которое планируется установить; инструкции по их установке; копия лицензии монтажной компании; договор на обслуживание.

Газовое отопление должен подключить и запустить специалист газовой службы.

Ставите котел на сервисное обслуживание.

Информируете газовую службу о том, что перешли на поквартирное отопление.
