Самостоятельный монтаж отопления из полипропиленовых труб в частном доме

Как сделать систему отопления в частном доме своими руками

Существует большое количество систем отопления. Каждая система имеет свои особенности и применяется для решения конкретных задач

При выборе стоит обратить внимание на следующие исходные данные:

• Этажность и площадь дома. Для отопления нескольких этажей применяются сложные системы с расчётом гидродинамического сопротивления. Подойдёт распределительная система со стояком, «петля Тихельмана». Для одноэтажного здания простой планировки оптимальной будет однотрубная система «Ленинградка», простая система нижнего разлива.
• Планировка и эстетические соображения. Чтобы трубы не портили внешний вид стен и не мешали установке мебели, можно спроектировать декоративные экраны для верхнего разлива, спрятать в стены или стяжку пола нижний разлив. Трубы не должны проходить под дверями, не мешать при ходьбе. Тепло равномерно распределяется по всему отапливаемому помещению.
• Энергозависимость. Если в доме бывают частые и продолжительные отключения электричества, лучше спроектировать самотечную систему с открытым расширительным бачком. Если отключений электричества нет, применяют более эффективную закрытую систему с мембранным расширительным бачком и принудительной циркуляцией. Трубы могут быть меньшего диаметра.
• Мощность. Зависит от теплопотерь дома. Чем больше мощность системы, тем больше диаметр труб для облегчения циркуляции теплоносителя.

Инструменты для монтажа

Для сборки системы потребуется недорогой и доступный набор приспособлений.

Инструменты для работы с полипропиленом. Это паяльник, ножницы-труборез, ветошь, линейка, карандаш, обезжириватель. Для снятия алюминиевого армирования потребуется развёртка соответствующего диаметра.

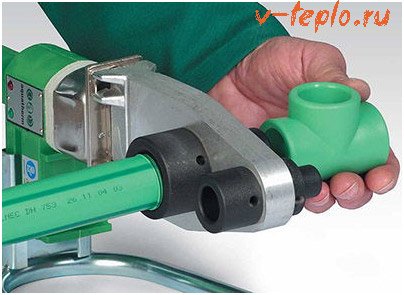

Фото 2. Специальный паяльник для соединения труб из полипропилена. В приборе есть два отверстия разного диаметра.

• Набор сантехнических принадлежностей — рожковые и разводные ключи, фум-лента, клещи.
• Набор строительного инструмента: перфоратор, болгарка, пистолет для монтажной пены, миксер.

Этапы выполнения работ, схема отопительной конструкции

Сборка системы отопления ведётся последовательными логическими этапами.

Разметка установки котла и батарей. Радиаторы ставятся у входа и под окнами, чтобы создавать правильные конвекционные потоки в помещении. Котёл может устанавливаться в котельной, некоторые виды допускается ставить возле любой внешней стены.
Определение мест прохождения труб. Обязательно проектируем компенсационные петли — длина полипропиленовых труб при нагреве меняется.
Навешивание котла и его обвязка. Если необходимо, подключаем к нему водопровод, газ. Обвязку твердотопливного котла лучше делать из металла. Газовый котёл подключают полипропиленовыми трубами с термостойкими характеристиками.
При коллекторной системе подключаем «гребёнку» — распределитель. Если система двухтрехплечевая, можно обойтись тройниками.
Устанавливаем расширительный бачок и группу безопасности. Объем расширительного бачка рассчитывается исходя из объёма воды в системе.
Фиксируем к полу или стене крепежи. Если система с гравитационной циркуляцией — соблюдаем уклоны.
Монтируем трубы, подключаем батареи.
После завершения монтажа, опрессовываем систему. Отключаем батареи, глушим все выходы пробками. Подаём воздух под давлением 8—10 атмосфер. Если выявились свищи — устраняем.
Подключаем батареи, котёл, расширительный бачок.
Заполняем систему водой, удаляем воздух из верхних точек.
Проводим пробный запуск

Обращаем внимание на трубы, стыки, места подключений. Выверяем равномерность нагрева батарей.
Заделываем трубы в стяжку, стену или декоративный короб.

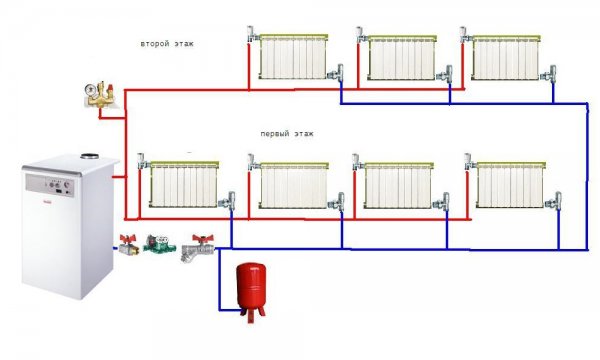

Фото 3. Схема отопительной системы двухэтажного дома с использованием полипропиленовых труб.

Источник

Разводка полипропиленовых труб

Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).

Формула расчета диаметра полипропиленовых

Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.

Считаем фитинги

После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.

Пример разводки полипропиленовых труб в ванной

Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.

Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.

Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.

Компенсатор для горячего водопровода и отопления из полипропиленовых труб

Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).

Способы укладки

Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.

Крепление полипропиленовых труб к стенам

При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.

Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)

Нюансы пайки

Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.

Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.

Как паять полипропиленовые трубы в труднодоступном месте:

Как перейти с железной трубы на полипропилен:

Общие сведения

На сегодняшний день коллекторы, которые в народе называют гребенками, применяют для совокупного подключения ряда отопительных и сантехнических приборов. Внешне это устройство представляет цилиндрическую деталь с одним вводом и множеством отводов. Каждый отвод снабжается запорной арматурой. Принцип работы данного устройства следующий – вода или другая жидкость подается на ввод под давлением. Далее она распределяется по отводам, которые позволяют параллельно подключить несколько сантехнических приборов или, к примеру, несколько контуров системы теплого пола.

Коллекторное подключение позволяет обеспечить равномерный напор воды во всех сантехнических приборах при их одновременном включении. В случае использования гребенок в системах отопления, обеспечивается равномерный нагрев всех отопительных приборов (радиаторов или контуров теплого пола).

Схема использования коллекторов в системе теплого пола

Собрать гребенку из полипропилена своими руками довольно просто, причем для этого понадобится лишь набор тройников и шаровых кранов.

При этом устройство будет обладать рядом достоинств, таких как:

Устойчивость к коррозии. Герметичность, так как фитинги надежно свариваются друг с другом. Долговечность – на полипропиленовых стенках фитингов практически не оседает накипь. Дешевизна, благодаря тому, что цена полипропиленовых труб и фитингов не высокая. Надежность, так как полипропилен является достаточно прочным материалом. Возможность выполнить ровно столько отводов, сколько требуется. Возможность использовать изделие как для системы водоснабжения, так и для отопления.

По этим причинам многие специалисты предпочитают металлическим коллекторам устройства, собранные самостоятельно из полипропиленовых деталей.

Преимущества труб из полипропилена

Сэкономить при устройстве обогрева дома можно с помощью монтажа системы отопления из полипропиленовых труб. Ведь полимерные изделия и их установка стоит меньше по сравнению с металлическими деталями.

Концепция строительства

Это позволяет прокладывать недорого долговечные инженерные коммуникации, так как ПП трубы при стандартных условиях прослужат 50 лет. Они также отличаются:

• Маленьким весом, что упрощает монтажный процесс и позволяет уменьшить нагрузку на несущие конструкции здания.
• Хорошей пластичностью, предотвращающей разрыв, когда внутри трубных деталей замерзает вода.
• С низкой вероятностью образования засоров из-за гладких стенок.
• Устойчивостью перед высокими температурами.
• Легким монтажом с помощью специального оборудования для пайки.
• Отличными звукоизоляционными свойствами. Поэтому не слышен шум от перемещаемой воды и гидроударов.
• Аккуратной конструкцией.
• Низкой теплопроводностью, позволяющей не использовать утеплительный материал.

В отличие от труб из сшитого полиэтилена полипропиленовые нельзя согнуть из-за повышенной упругости. Изгиб коммуникации осуществляется с помощью фитингов.

Полипропилен также отличается большим линейным расширением. Это свойство затрудняет прокладку в конструкциях здания. Ведь расширение труб может стать причиной деформации основного и отделочного материала стен. Для уменьшения такого свойства во время открытого монтажа применяются компенсаторы.

Закрытый и открытый монтаж

Если трубы на виду – это открытый вид монтажа отопления. При таком способе:

• быстрее монтировать систему;
• легче подобраться к проблемному участку в случае поломки;
• менее привлекателен внешне.

Монтаж системы из полипропиленовых труб

Если же они «спрятаны» под отделкой – это закрытый способ монтажа. В этом случае:

• В стене по всей протяжённости труб делаются канавки (процесс монтажа получается дольше, сложнее, дороже).
• Трубы не портят интерьер комнаты, не скрадывают площадь, не мешают плотно к стене размещать мебель.
• Авария в такой системе может стать катастрофой для ремонта.

Навык и сноровка приходят с опытом, поэтому если работа выполняется впервые, лучше сначала потренироваться на ненужных кусочках трубы (можно специально купить недорогие отрезки)

Ведь очень важно понять, на какой температуре и в течение какого времени труба расплавляется лучше всего. Кроме того, новичку не повредит наблюдение более опытного напарника

Другие советы:

1. Если температура помещения меньше +5 градусов, это будет мешать нормальному процессу работы. Нужно каким-то образом организовать «зону тепла» (например, установив на стену инфракрасный обогреватель).
2. В паяльнике место для двух насадок. Если задействовать их обе, не придётся ждать, пока остынут насадки, чтобы их сменить. Если же пайка разных диаметров не предвидится, можно одно отверстие оставить пустым.

Если держать трубы мало, они не спаяются как следует и в будущем, возможно, потекут. Если трубы передержать, они могут слипнуться изнутри.

Классификация полипропиленовых рукавов

В зависимости от условий использования в соответствии с ГОСТ (ISO 10508) трубы из полипропилена для отопления частного дома или другого объекта насчитывают 5 классов. Третья группа длинномерных элементов практически не применяется при устройстве тепловых контуров зданий.

Фрагмент отопления из ПП труб

Полимерные рукава классифицируются в зависимости от рабочей температуры и давления теплоносителя:

• 1 класс — используются при устройстве водопроводных сетей с водой, нагретой до 60 °C и давлением 0,4 МПа;
• 2 класс — применяется при монтаже водопроводных систем, выдерживающих 0,6 МПа и способных перемещать теплоноситель до 70 °C;
• 4 класс — используется при установке низкотемпературных радиаторов и напольного отопления до 70 °C и 0,8 МПа;
• 5 класс — применяется во время монтажа высокотемпературных радиаторов с термостойкостью до 90 °C и 1,0 МПа.

Редко использующийся 3-й класс выпускается производителями для установки низкотемпературных радиаторов и устройства напольных отопительных систем до 50 °C.

Максимальная температура для первой и второй группы может составлять 95 °C, для третьей категории — 65 °C, а для 4 и 5 вида — 100 °C. При таких значениях допускается работа коммуникаций в течение максимум 100 часов за весь период эксплуатации.

Пайка в труднодоступных местах и углах

Работа по сборке теплопровода в труднодоступных местах сложнее, чем в условиях достаточного пространства. К таким местам обычно относят зону потолка, углы комнат и стеснённые условия, когда нет возможности установить паяльник на подставку.

В таких ситуациях прибегают к секретным хитростям:

• паяльник подвешивают на крюк;
• в углах сваривают специальные угловые переходники;
• если спаиваемые отрезки труб слишком близко расположены на стене, то прямой и ответный участок стыка греют поочерёдно. При этом первую деталь прогревают немного дольше, чем положено, а затем греют ответную часть меньшее время, но при более высокой температуре на насадках (терморегулятор устанавливается на прогрев труб большего диаметра);
• чтобы не держать детали на весу при сварке на стенах, удобнее закрепить трубу клипсами и сдвигать их по мере необходимости.

Зачем нужны схемы монтажа отопления из полипропиленовых труб

Предположим, что тип отопления выбран, известны диаметры всех труб и приобретены материалы для монтажа. Самый лучший вариант при выполнении монтажа – иметь чертеж с отображением плана помещений и их разрезов, а также с указанными местами прокладки труб отопительной системы.

Если такой план готовил квалифицированный специалист, то в нем будут указаны места и способы подключения труб к нагревательному элементу, высота монтажа полипропиленовых труб относительно пола и другие важные сведения, без которых монтаж отопления будет затруднен.

В случае если такой план отсутствует, его придется делать самому. Это необходимо как минимум для того, чтобы не ошибиться с выбором фитингов. Набросайте простую и понятную схему отопления (хотя бы от руки). Начать прорисовку следует от присоединения к котлу, с точным указанием углов поворота, кранов, фитингов и т.д.

Совет. Для того чтобы нарисованная схема была более понятной, лучше взять лист формата А3 не менее, а сам чертеж выполнить в трех измерениях.

Перед непосредственным подключением полипропиленовой трубы к батарее нужно сделать схему

При ее создании важно помнить, что вариантов монтажа трубы и радиатора может быть несколько:

Способ подключения	Особенности
Однотрубный	Самая экономичная и простая система подключения отопления. Ее лучше применять в помещениях небольшой площади, так как вода поступает в батареи последовательно, что не может обеспечить равномерный нагрев всех радиаторов цепи.
Двухтрубный	Схема последовательного подключения отопления, ввиду использования двух труб – подающей и обратной – нагрев радиаторов происходит более равномерно.
Коллекторный (распределительная гребенка)	Самый эффективный, но в то же время и самый затратный способ. При его использовании батареи параллельно подключаются к источнику нагрева теплоносителя при помощи коллектора.

При выборе способа подключения отопления нужно руководствоваться особенностями жилплощади – учитывать размер помещений, их количество и т.д. После того как вы выберете систему подключения отопления, на схеме нужно указать места установки батарей, типы фитингов и другие элементы.

Благодаря этой схеме будет легче рассчитать количество материалов, а также упростится процесс монтажа всей системы отопления.

Монтаж труб из полипропилена

Важно! Ввиду того что прочность полипропиленовых труб не такая большая, как, к примеру, ц стальных, то и крепления при монтаже следует устанавливать чаще, где-то через каждые пятьдесят сантиметров. Итак, давайте рассмотрим основные составляющие такой отопительной системы

Итак, давайте рассмотрим основные составляющие такой отопительной системы.

1. Крепежи, необходимые для того, чтобы вся конструкция оставалась неподвижной.
2. АГВ, или, может быть, любой иной котел отопления.
3. Расширительная емкость, необходимая для того, чтоб вода, которая при высоких температурах расширяется, не смогла повредить всю систему.
4. Радиаторы, прочие теплоотдающие элементы.
5. И, собственно, трубопровод, позволяющий теплоносителю циркулировать между радиаторами и нагревательным устройством.

Крепеж трубопровода

Для такой пайки используются специальные паяльники. Они разогревают материал до двухсот шестидесяти градусов, после чего тот становится однородным монолитным соединением. Это объясняется тем, что атомы в нем как бы проникают из одного куска трубы в другой. Более того, такое соединение характеризуется прочностью и герметичностью.

Видео урок по пайке труб

Пайка состоит из нескольких этапов, рассмотрим их:

1. Включается паяльник. Ждем, пока сигнальный индикатор на нем не погаснет во второй раз.

2. Обрезаем кусок трубы согласно необходимым нам размерам, для этого используются специализированные ножницы, которые продаются вместе с паяльником.

3. Зачищаем обрезанные окончания труб от всего лишнего, в частности, от фольги. Для этого можно применить обычный нож, а можно и швеллер.
4. Труба вставляется в фитинг, и некоторое время держится в нем.

Важно! Время, которое труба должна проводить в фитинге, полностью зависит от ее диаметра, в комплекте с паяльником должна присутствовать специальная таблица, в которой указываются все эти значения. Детали аккуратно стыкуются, никаких перекосов быть при этом не должно

Некоторое время держим их так, поворачивать швеллер при этом запрещается.

Детали аккуратно стыкуются, никаких перекосов быть при этом не должно. Некоторое время держим их так, поворачивать швеллер при этом запрещается.

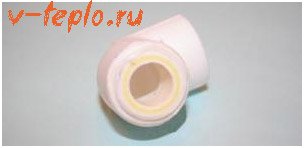

Особое внимание следует уделять поворотным фитингам, особенно это касается полипропиленовых труб. Обязательно проверяйте, правильно ли они выставлены, ведь если поворот будет направлен не туда, весь узел придется полностью переделывать, и прикрепленная деталь и вовсе уже придет в непригодность

Трубы соединяются между собой посредством «американок» — специальных приспособлений, которые быстро надеваются и снимаются. Они крепятся на окончаниях труб. Дабы при тепловом расширении не происходила деформация (ведь армирование труб полностью не спасает от этого, оно лишь уменьшает его), все трубы следует надежно крепить к поверхности стен и потолка, шаг при этом, как уже говорилось, должны быть не более пятидесяти сантиметров.

Для крепления радиаторов также используются специальные приспособления, они должны присутствовать в комплекте. Не желательно использовать для радиаторов приборы, сделанные своими руками. Дело в том, что заводские крепления специально рассчитывались на вес радиаторов, полностью заполненных теплоносителем, поэтому самодельные крепежи его могут попросту не выдержать.

Время нагрева при пайке

Дабы пайка труб была максимально эффективной, настоятельно рекомендуется придерживаться заданного время разогрева. О нем вы можете узнать из приведенной ниже таблицы.

Диаметра, см	11	9	7.5	6.3	5	4	3.2	2.5	2
Время разогрева, сек	50	40	30	24	18	12	8	7	7
Время для соединения, сек	12	11	10	8	6	6	6	4	4
Охлаждение, мин	8	8	8	6	5	4	4	3	2
Каким должен быть шов, см	4.2	3.8	3.2	2.9	2.6	2.2	2	1.8	1.6

Важно знать, если деталь подогреть до более высокой температуры, чем того требует технология пайки, то она попросту деформируется. А если разогрев будет недостаточным, то полноценное сплавление материала не произойдет, что в будущем станет причиной протечек

О креплении к стенам мы говорили, шаг там – 50 сантиметров. В случае с креплением к потолку это расстояние должно быть таким же, но не большим.

Желательно использовать подвижные фиксаторы, а какие-либо подвесные компенсирующие устройства не нужны. Крепить также следует прочно, надежно, ведь тепловое расширение трубы может деформировать ее.

В целом, мы с вами разобрались, как сделать монтаж отопления из полипропиленовых труб. Надеемся, статья будет вам полезной.

Виды полипропиленовых труб

Трубы ПП разделяют на два основных типа:

• армированные;
• неармированные.

Первые используют там, где предполагается наличие высокого давления и температуры. Такие трубы относят к классу «стабилизированных», они имеют минимальный коэффициент температурной деформации.

Неармированные трубы используют в технических системах для циркуляции жидкостей без нагрева. Такие ПП трубы используют и для систем холодных водопроводов, которые также легко монтировать своими руками.

Таблица 1

Маркировка	Область применения	Характеристики
PN10	Водопроводные низкотемпературные системы с минимальным уровнем давления	10 атмосфер, 45 °C
PN16	Водопроводные системы для холодной воды	16 атмосфер, 60 °C
PN20	Системы горячего водоснабжения, не для отопительных систем	20 атмосфер, 95 °C
PN25	Системы горячего водоснабжения, отопительные системы	25 атмосфер, 95 °C
PPR	Отопление, горячее водоснабжение. Непригодны для обустройства внутридомовых систем подачи холодной воды.	25 атмосфер, 95 °C

Значение имеет и толщина полипропиленовых труб. Значение колеблется от 1,9 до 18,4 мм в зависимости от типа и назначения трубы.

Важно знать! Трубы с индексом PPR используются только в промышленных целях, использовать их для подачи питьевой воды не рекомендуется производителем. Стандартный размер полипропиленовой трубы любого диаметра – 6 метров

Для монтажа систем типа «теплый пол» используются специализированные полипропиленовые трубы. Поставляются такие трубы для теплого пола в бухте, и чаще всего не свариваются между собой, а крепятся в местах стыковки с коллектором теплоносителя обжимными муфтами.

Контур теплого пола представляет собой бесшовную систему. Используются различные типы укладки теплого пола. Геометрию любого из выбранных способов – «улитка» или «по контуру» — предопределяет способность трубы изгибаться по наименьшему радиусу. Чрезмерный изгиб приводит к необратимой деформации трубы.

Укладывается ПП труба для теплого пола на подготовленное основание. Чаще всего это теплоизолятор в виде пенополиуретановой прослойки, дополненный теплоотражающей фольгой.

Полезно знать! Обжимные муфты надежно фиксируются специальными клещами, в комплекте также есть шаблон для контроля правильности монтажа. Обжимные клещи стоят достаточно дорого, выгоднее арендовать их на время окончательной сборки и наладки системы.
