Обогрев теплицы своими руками: основные способы и проекты

Использование твердого топлива

Отопление теплиц дровами – самый распространенный и дешевый способ, хотя и хлопотный. Чаще всего он реализуется с помощью самодельных печей – кирпичных либо металлических, например, типа Булерьяна.

Одна или несколько печей устанавливается по центру сооружения, а ее дымоход вначале прокладывается горизонтально и только потом поворачивает и выходит на улицу. Цель – отобрать тепло дымовых газов по максимуму, так что горизонтальный участок может достигать длины 10 м.

Когда планируется монтаж водяной системы отопления, то в теплице или за ее пределами устанавливается твердотопливный котел. Первый вариант более предпочтителен, поскольку все тепло останется внутри строения, второй же применяется при теплоснабжении нескольких тепличных сооружений от одного твердотопливного котла

Важно учесть 2 момента: утеплить проходящие по улице магистрали, и не ставить запорную арматуру на участках труб снаружи теплицы

Технические способы

Технические способы обогрева позволяют организовать отопление теплицы своими руками таким образом, что выращивание различных культур в них можно производить круглый год. Рассмотрим наиболее распространенные методы обогрева, относящиеся к этому способу, самые лучшие проекты обустройства которых находятся в широкой доступности и при наличии определенных навыков вполне могут оборудоваться своими руками.

Обогрев при помощи кабеля

Обогрев теплицы греющим кабелем считается эффективным, однако относится к достаточно затратным способам. Его суть заключается в следующем:

1. дно теплицы тщательно выравнивается;
2. на дно выкладывают армированную сетку, на которую насыпают песок;
3. укладывают специальный кабель по всей площади будущих грядок, сверху присыпают песком;
4. сверху обязательно накрывают сеткой, чтобы система отопления не повредилась при перекапывании грунта;
5. на сетку насыпается слой плодородной земли.

Отопление инфракрасными обогревателями

Инфракрасные лампы для обогрева теплиц в последнее время находят широкое применение, как хороший способ поддержания необходимой температуры, который к тому же обеспечивает приятную атмосферу и привлекательный вид внутри помещения.

Инфракрасный обогрев теплиц является прекрасным решением для тех, кто задается вопросом, как обогреть теплицу из поликарбоната весной, если солнечной энергии недостаточно, и имеет такие преимущества:

• является экономичным – позволяет отапливать помещение с минимальными затратами;
• при его применении исключаются резкие перепады – создается мягкий тепличный микроклимат. Инфракрасные приборы нагревают поверхности сооружения (грунт в теплицах, стены), которые отдают постепенно полученное тепло растениям;
• могут монтироваться в отапливаемые помещения в зависимости от желания на потолок или на стены;
• контроль за работой обогревателей производится в автоматическом режиме.

Воздушный обогрев

Воздушный обогрев теплицы состоит в установке специальных приборов (тепловая пушка, калорифер), имеющих в своей конструкции нагревательные элементы и вентиляторы. Такой способ является одним из наиболее популярных благодаря наличию таких преимуществ:

• дополнительно в процессе своей работы обеспечивает циркуляцию воздуха в теплице;
• благодаря своей компактности обогреватели могут перемещаться и устанавливаться в любом необходимом месте;
• приборы хорошо вписываются в интерьер помещения, которое необходимо отопить;
• обеспечивается отсутствие процесса конденсации влаги.

Недостатками такого способа являются такие моменты:

• воздушное отопление не может обеспечить достаточный обогрев почвы в теплице;
• при расположении приборов вблизи с растениями могут подсушиваться листья.

Обогрев системой труб с горячей водой

Такой способ заключается в том, что устанавливается печь для обогрева теплицы, оборудованная системой труб. При их правильном расположении вполне можно дополнить интерьер помещения, украсив печь дополнительными элементами декора. В качестве источника тепла используются в основном твердые виды топлива: дрова, торф или уголь. Кроме того, если теплица находится вблизи с домом или примыкает к нему, то вполне для отопления можно использовать домашний котел, проведя от него трубы. Из преимуществ стоит отметить низкую стоимость топлива для печи, из недостатков – небольшую надежность при достижении и регулировке необходимого температурного режима.

Использование газа при отоплении

Отопление теплицы газом может заключаться в применении специальных газовых горелок или калориферов, выделяющих тепло при сгорании топлива. Недостатком их использования является высокая пожарная опасность такого способа, неприглядность помещения, оснащенного обогревателями такого типа, недостаточность обогрева грунта, низкий уровень кислорода в результате присутствия открытого источника огня. В то же время, их оснащение не требует много усилий, что иногда привлекает владельцев теплиц.

Системы с внешним источником тепла

Обогрев теплицы возможен за счет близкого расположения дома или другого отапливаемого строения. Это упрощает всю процедуру, так как нет необходимости в установке автономного источника тепла. С помощью проводных или wi-fi реле можно дистанционно получать информацию о температуре в теплице и регулировать ее микроклимат из дома.

Обыкновенный wi-fi температурный комплекс из датчика и реле стоит около 2 тыс. руб. При выходе температуры за пределы допустимого диапазона он передает ее значения на устройства под управлением Windows или Android

Создание отдельного отопительного контура

Если в доме применяется водяное или паровое отопление, то возможно создание отдельного контура, ведущего в теплицу. Его обязательно необходимо снабдить отдельным насосом, так как общая горизонтальная протяженность нового сегмента будет велика.

Также в теплице нужно установить расширительный бак открытого типа для отвода воздуха из системы. Площадь открытой воды бака необходимо минимизировать, чтобы не допустить интенсивного испарения горячей воды внутрь помещения.

Радиаторы в теплице устанавливают редко, так как дизайн ее помещения играет второстепенную роль. При недостатке тепла лучше удлинить контур трубы, так как это дешевле и уменьшает риск протечек и поломок.

Уличный сегмент контура нужно утеплить, чтобы избежать потерь тепла и минимизировать риск перемерзания. Лучше всего для этих целей подходит подземный вариант размещения труб.

Подключение сегмента отопления теплицы к общему контуру можно выполнить с применением трех- или четырехходового крана.

Стандартная схема подключения дополнительного отопительного контура. Расположение кранов в доме позволяет дистанционно регулировать температуру воздуха в теплице (+)

Также возможно создание автоматической системы регулирования температуры.

Это можно сделать следующими способами:

• Изменение объема пропускаемой горячей воды в зависимости от показания температурных датчиков. В этом случае необходимо приобретение насоса с регулировкой мощности.
• Включение и отключение контура обогрева теплицы. Для этого используют автоматические системы управление кранами.

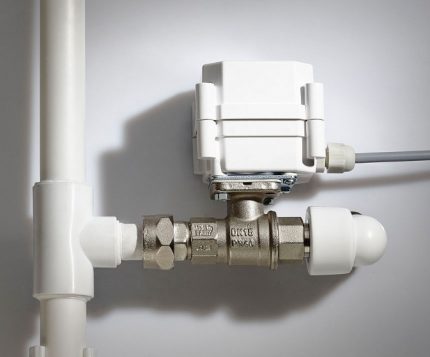

Вместо ручного изменения положения трех- или четырехходового крана можно применить устройства на основе сервопривода. Его электронный блок управления настраивают на показания размещенных в теплице температурных датчиков.

При необходимости изменения режима отопления поступает управляющий сигнал на двигатель, который поворачивает шток, устанавливая другое положение крана.

Сервопривод для автоматической регулировки имеет большие размеры относительно крана. Поэтому для его установки необходимо отвести трубу отопления от стены

Обогрев с применением вытяжного воздуха

Хороший обогрев можно получить за счет использования теплого воздуха вытяжной вентиляции жилого дома. Направив утепленный вентиляционный канал внутрь теплицы можно получить постоянный входящий поток с температурой 20-25°C.

Единственным условием является отсутствие в воздухе избыточной влажности и примесей, характерных для кухонь и ванных комнат.

Отток воздуха из теплицы можно организовать двумя способами:

• Локальное вытяжное отверстие на улицу в виде трубки без вентилятора. Оно должно быть небольшого сечения для создания высокой скорости потока. В этом случае при отрицательной уличной температуре зона образования конденсата будет находиться на некотором удалении от трубки, что предотвратит образование наледи.
• Возврат потока обратно с помощью дополнительного воздуховода и обязательное подключение его к общедомовой вытяжке. Иначе запахи из теплицы будут распространяться по всем помещениям дома.

Этот метод является наиболее экономичным в плане единовременных затрат на монтаж системы и периодических затрат на использование топлива. Единственным вопросом остается достаточность объема вытяжки для поддержания необходимой температуры. Проверить это лучше экспериментально.

Если иногда, при экстремальных похолоданиях, температура воздуха в теплице будет опускаться ниже допустимой, то можно встроить в воздуховод небольшой калорифер, либо установить дополнительный электрический прибор на самом объекте.

Обустройство системы водяного теплоснабжения

Вне зависимости от модели нагревательного агрегата систему водяного обогрева монтируют определенным образом.

Помимо котла потребуются:

• радиаторы;
• трубы;
• расширительный бак;
• циркуляционный насос;
• фильтр грубой очистки;
• группа безопасности;
• балансировочный вентиль;
• коллекторный узел при наличии нескольких контуров.

Для больших по площади теплиц и при эксплуатации твердотопливного котла следует  устанавливать теплоаккумулятор.

Обустройство водяной системы обогрева производится в следующей последовательности:

1. Монтаж нагревательного котла. Для агрегата на твердом топливе оборудуют котельную или тамбур. А вот газовые и электрические приборы размещают непосредственно в теплице, установив их на полу или закрепив на стене. Для напольного варианта нужно обустроить бетонный фундамент или уложить на песчаную подушку тротуарную плитку.
2. Подсоединение к дымоходу. Эту работу делают для газовых или твердотопливных агрегатов. Для котлов на твердом топливе задействуют сэндвич-дымоход, изготовленный из нержавейки, который выводят через стену или кровлю согласно схеме. Для газовых приборов нужен коаксиальный дымоход. Он выводится сквозь стену в месте монтажа.
3. Подключение радиаторов. Их закрепляют на стенах, равномерно распределяя по всей площади теплицы. Каждую батарею снабжают воздушным клапаном – краном Маевского и вентилями, перекрывающими поступление жидкости в радиатор. Трубная продукция для системы должна иметь диаметр 20 –25 миллиметров.
4. Установка расширительного бака. При организации принудительной циркуляции теплоносителя нужно использовать расширительный бачок мембранного типа. Требований относительно места монтажа для него не существует. Мембранный бак – это герметичный цилиндр, его внутреннее пространство разделяет на две части полимерная мембрана, при этом одна наполнена воздухом, а другая – водой. В случае чрезмерного нагрева и расширения жидкости мембрана начинает выгибаться, одновременно в другой камере воздух сжимается. В итоге давление в системе выравнивается. Бак устанавливают в любой точке системы, но обычно выбирают выход из котла или место перед насосом. Подключение выполняют снизу посредством вентиля.
5. Монтаж группы безопасности. Состоит устройство из предохранительного клапана, манометра и воздухоотводчика. Эти элементы размещают на стальном коллекторе, который оснащен муфтой, предназначенной для подсоединения к системе. Группу безопасности подключают поле агрегата в месте, где наблюдается максимальная величина температуры и давления.
6. Установка насосного оборудования. Циркуляционный насос обеспечивает стабильное давление в отопительной системе. Его размещают на обратке перед входом в агрегат, предварительно поставив фильтр грубой очистки.
7. Опрессовка воздухом. Ее проведение обязательно, поскольку позволяет определить наличие дефектов в оборудовании и монтаже. После завершения работ по обустройству системы к ней подключают компрессор, закрывают все вентили и краны, после чего подают давление. Какой должна быть его величина, указывается в паспорте на отопительное оборудование. Когда давление стабилизировалось, следует осмотреть все узлы и места стыков. Для этого задействуют мыльную пену, которую наносят губкой и наблюдают, чтобы отсутствовали пузыри.

Важно не только отопить теплицу, но и сберечь тепло

Для того чтобы тепличным бизнесом было заниматься выгодно, нужно не только хорошо отапливать теплицу, но и использовать все возможные средства, чтобы как можно лучше это тепло сохранять.

Для этого хорошо применить все знания в комплексе. Удачно выбранное место для постройки теплицы, никакой тени, весь день под солнечным освещением. Теплица должна быть расположена так, чтобы ветер не выдувал тепло. Хороший, тёплый фундамент. Покрытие теплицы лучше из сотового поликарбоната. В конструкции не должно быть щелей: зимой в мороз любой сквозняк губителен.

Можно применить тёплые высокие грядки с навозом, который тоже будет аккумулировать тепло. Можно выращивать рассаду на стеллажах. Хорошо совмещать обогрев теплицы: повышать температуру воздуха и почвы. Кстати, для эффекта тёплых полов можно использовать водонепроницаемые маты. Их удобно использовать в теплицах со стеллажами, расположив маты-обогреватели под ними. Тепло всегда снизу поднимается вверх, обогревая поддоны с растениями и воздух.

Рекомендации

При выборе ИК-обогревателя важно обратить внимание на его мощность. Устройства должны подбираться с учетом размера помещения. Обычно для обогрева 10 м2 требуется прибор с мощностью 1000 Вт, но лучше приобретать агрегаты с запасом

Обычно для обогрева 10 м2 требуется прибор с мощностью 1000 Вт, но лучше приобретать агрегаты с запасом

Если выбран отопитель настенного типа, важно выяснить толщину фольгированного слоя излучателя. Ее показатели должны быть не ниже 120 микрон

В противном случае значительная часть энергии будет уходить на обогрев потолка

Обычно для обогрева 10 м2 требуется прибор с мощностью 1000 Вт, но лучше приобретать агрегаты с запасом

Если выбран отопитель настенного типа, важно выяснить толщину фольгированного слоя излучателя. Ее показатели должны быть не ниже 120 микрон. В противном случае значительная часть энергии будет уходить на обогрев потолка

В противном случае значительная часть энергии будет уходить на обогрев потолка.

Производители выпускают модели обогревателей с различными функциями. Нужно заранее задуматься, будут ли они использоваться в процессе эксплуатации, иначе велики риски переплатить за то, что в дальнейшем не пригодится.

Устройства могут иметь следующие опции:

• регулирование температурных параметров;
• автоматическое выключение прибора при его переворачивании (мобильные вариации);
• отключение оборудования при его возможном перегреве;
• включение или выключение агрегата в нужное время.

Перед покупкой устройства следует внимательно осмотреть его корпус. Он может изготавливаться из стали или алюминия. Первые варианты отличаются большей прочностью, вторые – стильным дизайном. На любом из корпусов не должно быть следов от механических воздействий или ржавчины. Коррозия способна снизить срок службы прибора, заявленного производителем.

Арочная теплица из сетки и пленки

Особенность конструкции – использование подручных материалов и простая сборка за несколько часов. Теплица обходится недорого, под нее не нужен фундамент – достаточно установить ее на ровную площадку и сделать внутри грядки или переносные стеллажи.

Теплица из сварной сетки Теплица из арматурной сетки и пленки

Для теплицы длиной 3,8 м понадобится:

• сетка арматурная сварная 200х200 мм – 3 карты размером 2х6 м;
• труба водопроводная ПВХ или ПНД Ø20 мм – 10 м;
• брусок для рамы и каркаса двери 50х50 мм – 8 м;
• пленка полиэтиленовая, рукав 2 м (ширина полотна 4 м) – 10 м;
• вязочная проволока и изолента;
• стандартные зажимы для пленки – 50 шт.;
• скотч прозрачный;
• дверные петли;
• саморезы по дереву или гвозди.

Из инструментов потребуются болгарка или ножницы по металлу, электролобзик и шуруповерт, рулетка, ножницы и маркер.

Шаг 1. Делают заготовки для арки теплицы из арматурной сетки. Для этого два полотна сетки 2х6 м нарезают в размер (он зависит от желаемой ширины и высоты теплицы). Размеры заготовок указаны в таблице 3.

Таблица 3. Размер заготовок из арматурной сетки для разных габаритов теплицы.

Ширина теплицы, м	Высота 2 м	Высота 1,9 м	Высота 1,8 м	Высота 1,7 м
2,2	5,0	4,8	4,6	4,4
2,0	4,8	4,6	4,4	4,2
1,8	4,6	4,4	4,2	4,0

Для укрепления низ теплицы также армируют сеткой, для чего из третьего полотна вырезают две заготовки, равные ее ширине. Сетку режут с помощью ножниц по металлу или болгарки.

Раскрой сетки

Шаг 2. Заготовки для нижней части укладывают с нахлестом в одну ячейку и связывают проволокой. Укладывают низ теплицы на ровную площадку. С торцов к нему крепят обрезки трубы ПВХ с помощью проволоки или изоленты.

Заготовки для арки связывают между собой аналогичным образом. Устанавливают их в виде дуги и соединяют с низом теплицы проволокой.

Установка арки

Шаг 3. Из бруска 50х50 мм собирают дверной проем и порог для одной из торцевых стен. Размеры бруска определяют по месту так, чтобы арка легла на дверной проем сверху. Устанавливают проем на место.

Установка дверной коробки

Шаг 4. Из труб ПВХ делают дуги для торцевых стен по размеру арки. Скрепляют с сеткой с помощью изоленты.

Установка торцевых дуг

Шаг 5. Отрезают от пленки кусок, равный длине арки плюс 40 см. Разрезают рукав пленки и получают полотно шириной 4 м. Его перекидывают через арку теплицы, выравнивают так, чтобы с противоположных сторон были одинаковые припуски. Нижние края подгибают под теплицу. К торцевым аркам пленку крепят с помощью скотча, подвернув ее вовнутрь и проклеив в нескольких местах.

Крепление пленки на боковые стенки

Шаг 6. Зашивают пленкой глухую заднюю стенку. Для этого прикладывают к ней полотно, маркером обводят контур дуги и вырезают заготовку с припуском 10 см. Пленку закрепляют с помощью стандартных зажимов для труб, свободные концы подравнивают и проклеивают скотчем.

Крепление пленки на заднюю стенку

Шаг 7. Из бруска собирают каркас двери, обшивают пленкой. Навешивают в дверной проем на петли. Зашивают оставшуюся переднюю торцевую стенку по аналогии с задней.

Монтаж дверей

Шаг 8. В теплице обустраивают грядки или стеллажи. Для выращивания рассады в качестве столов можно использовать тюки соломы — они дадут дополнительную теплоизоляцию от холодной весенней почвы.

Стеллажи из тюков соломы

Шаг 9. Для устройства гряд в теплицу насыпают плодородный грунт слоем 10-15 см, в нем делают посадочные лунки и высаживают растения. Сетка, находящаяся под плодородным слоем, не помешает развитию корневой системы.

Еще один пример теплицы из сетки

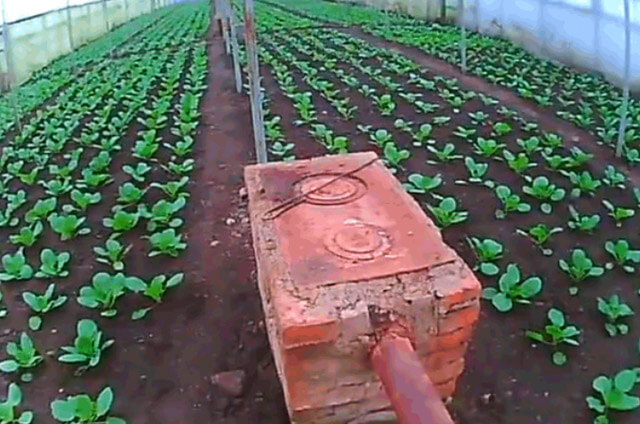

Кирпичные печи в теплице

Печные конструкции, выложенные из кирпича, обычно устанавливают в теплицах, которые используют в течение всего года. Они обладают повышенной теплоемкостью и поэтому могут обогревать даже в сильные морозы. Для теплицы подбирают печь так, чтобы ее производительность соответствовала площади.

Для строительства простого варианта печи потребуются:

• кирпич полнотелый керамический – 220 шт.;
• кирпич шамотный – 80 шт.;
• раствор глиняный –80 л;
• раствор шамотный –30 л;
• бетон для заливки фундамента — 0,25 м3;
• решетка колосниковая;
• дверцы – поддувальная, топочная и прочистная;
• дымовая задвижка;
• куски стеклоизола или рубероида.

Высота печки до дымовой трубы равна215 сантиметров, ее можно расположить в теплице стандартных размеров. Габариты сооружаемой конструкции составляют: по горизонтали 51х77 сантиметров.

Работу выполняют пошагово:

Шаг 1 – создание основания. Его сооружают из армированного бетона. Толщина фундамента должна составлять минимум 20 –30 сантиметров. Сначала с площади 70х100 сантиметров на глубину 35-40 сантиметровснимают грунт. Для выравнивания дна берут крупнозернистый песок и засыпают его 20-сантиметровым слоем. По периметру из досок устанавливают опалубку. Прутья 12-миллиметровой арматуры укладывают в виде решетки в два ряда со стороной ячеек20 сантиметров. В готовый котлован выливают бетонную смесь. На сушку фундамента отводят не менее трех недель, периодически увлажняя его поверхность.

Шаг 2 – кладка топки и зольника. Печку выкладывают согласно схеме. 4 первых ряда делают из красного кирпича, используя глиняный раствор. Монтируют дверцу зольника, закрепив ее проволокой в кладке. Ряды с 5 по 12 делают из шамотного кирпича на огнеупорную смесь. В 5 ряду размещают колосниковую решетку, а в 6,7 и 8 рядах – дверцу топки. Ряды 9 — 12 образуют свод топочной камеры.

Шаг 3. Ряды 13 – 15 из шамотного кирпича выкладывают на огнеупорный раствор. Свод топки перекрывают 13 и 14 рядами, в 15 и 16 — помещают прочистную дверцу. С 16 ряда кладку производят красным кирпичом. 17 – 21 ряды образуют дымовые каналы, а в 22-ом ставят первую из дымовых заслонок.

Шаг 4. С 23 по 27 ряды продолжают делать дымовые каналы. С 28 ряда начинают сужать канал, а в 29-ом монтируют вторую дымовую заслонку. Ряды 30 и 31 формируют печной свод. Начиная с 32 ряда, сооружают дымовую трубу требуемой высоты из 4 кирпичей с перевязкой.

Как сделать самому и сэкономить на обогреве

Чтобы снизить финансовые затраты на отопление теплицы, расположенной в огороде или на приусадебном участке, рекомендуется организовать печной обогрев. Такой способ отапливания помещения позволит нагреть сооружение до оптимальной температуры, несмотря на погодные условия. Чтобы система обогрева была эффективна, нужно, чтобы тепловая мощь печи была соответствующей объему парника.

Печное отопление пользуется спросом у садоводов за счет следующих факторов:

• быстрый нагрев печки;
• доступная стоимость применяемого топлива;
• легкий монтаж и эксплуатация;
• возможность возведения печи своими руками из подручных материалов.

Основной недостаток печного отопления – невозможность сделать процесс прогрева автоматическим. Чтобы обеспечить оптимальную температуру, растениеводу придется постоянно присутствовать в теплице и подкладывать топливо в печь, поскольку при ее остывании велики риски гибели культур.

Для обустройства печного отопления можно использовать следующие виды печей.

«Буржуйка». Металлическая печка, имеющая прямой дымоход. Конструкция включает камеру сгорания, зольник и дверцу для закладки топлива. При сгорании угля или дров металлические стенки печи нагреваются, отдавая тепло в пространство. К достоинствам применения такой печи относят неприхотливость к топливу (для этих целей можно использовать даже мусор), быстрое нагревание. Ее недостатки – это малый КПД, быстрое остывание, неравномерное прогревание пространства и влияние на показатели влажности.

Чтобы установить кирпичную капитальную печь, следует учесть ряд рекомендаций:

• сооружение монтируется на прочное, горизонтальное, бетонное основание;
• части, подвергающиеся сильному нагреванию, должны находиться на удаленном расстоянии от поликарбонатных тепличных стен (не менее 70 см);
• вывод дымохода допускается прокладывать через крышу или стену (при этом места прохода оборудуют теплоизоляционными материалами).
