Водяная система отопления закрытого типа

Элементы отопительной системы

В загородных домах лучше сделать водяное отопление. Этот способ считается традиционным. Тепло в дом поставляется с помощью теплоносителя, который может нагреваться различными энергоносителями.

В такую систему входят следующие составляющие:

• приборы отопительной системы;
• источник тепла;
• трубопроводная сеть.

Если у Вас нет времени и возможности самостоятельно заниматься отоплением, то обращайтесь в Инженерную компанию GWDE. Специалисты по монтажу инженерных систем качественно выполнят свою работу и дадут на нее гарантию до 7 лет.

Полноценная работа невозможна без такого оборудования, как:

• расширительный бак;
• буферная емкость;
• циркуляционный насос;
• распределительный коллектор;
• приборы автоматизаций;
• гидравлический разделитель;
• нагревательный бойлер.

Важно, что для водяной системы отопления обязательным элементом оборудования является расширительный бачок. Все остальное устанавливается в том случае, если требуется.

Ветроэлектрогенератор

Энергия ветра давно используется для получения электричества. Но ее также можно применять для обогрева загородного жилья. Учеными создан безредукторный ветроэлектрогенератор, который монтируется на вертикальной оси вращения на крыше дома. Для снижения шума при работе конструкции ось должна быть оснащена виброизолятором. В подвале размещают электрический водонагреватель и тепловой аккумулятор.

Это устройство довольно сложно в изготовлении, имеет большой размер и вес. Его долго и непросто монтировать. Для получения максимальной энергии ветра необходимо возвести достаточно высокую башню.

Плюсы и минусы

Несомненным достоинством этого вида отопления является его экологичность. Извлечение энергии из ветра не наносит никакого урона окружающей среде. Кроме того, эта энергия абсолютно бесплатна, а расходы на изготовление и монтаж оборудования относительно невелики.

Несмотря на несомненные достоинства, этот способ отопления загородных домов не пользуется популярностью, что связано с непостоянством силы и скорости ветра.

Особенности тепловых сетей в частном доме

В отличие от многоквартирных зданий в частном доме устанавливается автономная система отопления, т. е. не зависящая от центральной котельной, а значит, давление в сети и температура теплоносителя будут совершенно другими. Поэтому, при выборе радиатора для частного дома надо учитывать следующие моменты:

В частных домах давление на теплоноситель, а с ним на резервуары, трубы радиаторов намного меньше, чем в многоэтажных строениях. Таким образом, батареи не испытывают перегрузок, поэтому можно выбрать любые, в том числе тонкостенные модели.

Среди жителей многоквартирок ходит страшилка про прорыв труб по причине гидроударов из-за резких скачков давления в водопроводе. На самом деле никакого гидроудара даже в многоквартирных домах быть не может, не говоря уже про системы отопления в коттеджах. Но в частных домах, особенно тех, в которых живут не постоянно может возникнуть другая проблема – замерзание воды в трубах. Как раз в этом случае батареи могут попросту лопнуть, если забыть слить воду из системы перед отъездом.

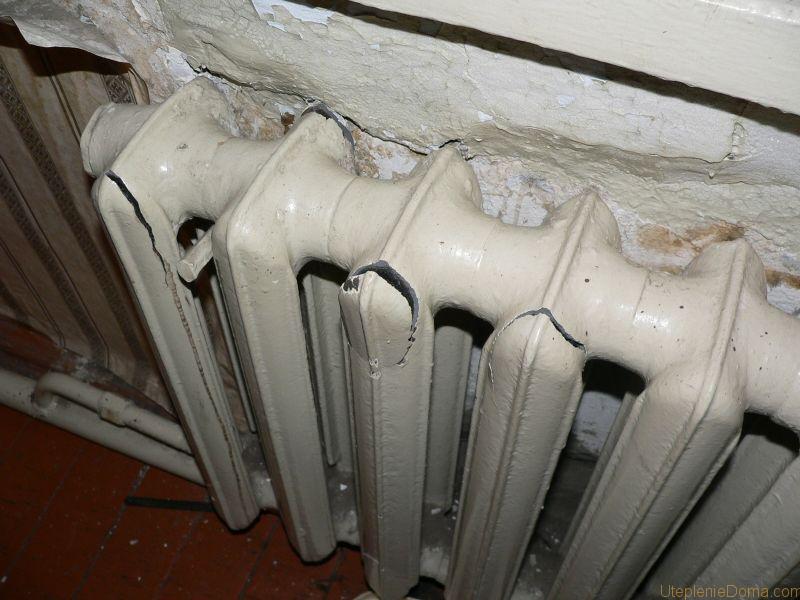

Даже чугунные батареи не всегда могут выдержать замораживание системыИсточник ir-leasing.ru

• В частном доме длина трубопровода от источника тепла (котла, печи) до радиатора совсем небольшая по сравнению с многоэтажными строениями. Поэтому теплопотери минимальны, а теплоноситель сильнее нагрет. Вывод: в частном доме должны стоять радиаторы, которые выдержат высокотемпературный теплоноситель.
• Жидкости для заполнения теплосистемы нужно немного, поэтому в нее можно добавить антифриз или этиловый спирт. Так защищают трубы и радиаторы, чтобы они не промерзли, если котел надолго будет отключен.

Добавление антифриза в отопительную системуИсточник homediz.info

Выбирая радиаторы отопления, какие из них лучше для частного дома надо определять отталкиваясь от размера отапливаемой площади. В коттеджах пространства большие, соответственно и энергозатраты на обогрев тоже. Целесообразно установить такие батареи, которые прогреют жилище с минимумом затрат.

Руководствуясь этими нехитрыми правилами, можно купить оптимально подходящую модель.

Варианты устройства двухтрубной системы

Основным отличием двухтрубной схемы обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах.

При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

• От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
• Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
• От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

• Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
• Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
• Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

При выборе типовой схемы разводки необходимо учесть множество факторов, начиная от площади дома, и заканчивая, материалами, использованными при его строительстве. Лучше подобные вопросы решать со специалистами, чтобы исключить вероятность ошибки. Ведь речь идет об обогреве дома, главном условии комфортного проживания в частном жилье.

Однотрубные схемы

Проще всего выполнить расчеты и сборку системы отопления с однотрубной схемой прокладки трубопроводов для теплоносителя. Нагретая вода в ней последовательно проходит от котла через все батареи в доме, начиная с первой и заканчивая последней в цепочке. При этом тепла каждому последующему радиатору достается все меньше и меньше.

С монтированием трубопровода по этой схеме и подключением его к котлу своими руками при наличии даже минимальных навыков можно справиться за два–три дня. Плюс затраты на создание в доме системы водяного отопления под однотрубную разводку выходят самыми минимальными в сравнении с остальными вариантами.

Фитингов, арматуры и труб здесь потребуется немного. Экономия на материалах существенна

И неважно выбран для возведения коттеджа клееный брус или кирпич. Если жилье хорошо утеплено, то даже простой однотрубной системы для его обогрева хватит с лихвой

Чтобы нивелировать недостатки, в однотрубную систему приходится встраивать циркуляционный насос. Но это дополнительные расходы и потенциальные поломки оборудования. Плюс при любых проблемах на каком-либо участке трубы прекращается обогрев всего коттеджа.

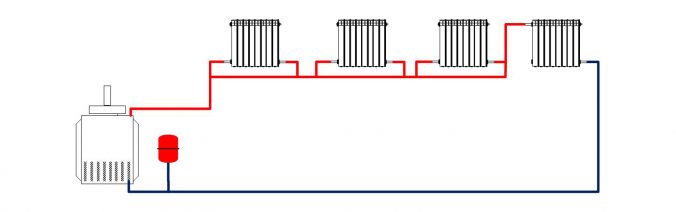

Однотрубная горизонтальная

Если частный дом небольшой и одноэтажный, то однотрубную систему отопления лучше всего делать в горизонтальном исполнении. Для этого в комнатах по периметру коттеджа прокладывается кольцо из одной трубу, которая подключается к входу и выходу котла. Радиаторы врезаются в трубопровод под окнами.

Однотрубная горизонтальная схема — идеальный вариант для небольших помещений

Батареи здесь подключаются нижним либо перекрестным соединением. В первом случае теплопотери будут на уровне 12–13%, а во втором они сокращаются до 1–2%. Именно перекрестному способу монтажа стоит отдавать предпочтение. Причем подвод теплоносителя к радиатору следует делать сверху, а отвод снизу. Так отдача тепла от него выйдет максимальной, а потери выйдут минимальными.

Однотрубная вертикальная разводка

Для двухэтажного коттеджа больше подходит однотрубная система отопления вертикального подвида. В ней труба от оборудования нагрева воды идет вверх на чердак или второй этаж, а оттуда уже спускается назад в котельную. Батареи в этом случае подключаются также последовательно одна за другой, но боковым подсоединением. Трубопровод для теплоносителя обычно при такой разводке отопления по малоэтажному дому прокладывается в виде единого кольца сначала по второму, а потом по первому этажу.

Однотрубная вертикальная схема — экономим на материалах

Но возможен и пример с вертикальными отводами от общей горизонтальной трубы наверху. То есть сначала делается кольцевой контур от котла вверх, по второму этажу, вниз и по первому этажу обратно к нагревателю воды. А уже между горизонтальными участками прокладываются вертикальные стояки с подключением к ним радиаторов.

Самой холодной батареей в такой системе отопления частного дома будет опять последняя в цепочке – внизу у котла. При этом на верхнем этаже тепла будет переизбыток. Необходимо как-то ограничивать объемы теплоотдачи наверху и повышать их внизу. Для этого на радиаторах рекомендуется установить перемычки-байпасы с регулирующими кранами.

Ленинградка

У обеих описанных выше схем есть один общий минус – температура воды в последнем радиаторе оказывается очень низкой, тепла она помещению отдает очень мало. Чтобы компенсировать это остывание, однотрубный горизонтальный вариант отопления частного дома рекомендуется усовершенствовать за счет установки байпасов снизу батареи.

Ленинградка — усовершенствованная однотрубная система

Такая разводка получила название «ленинградка». В ней радиатор подключается сверху к проходящему вдоль пола трубопроводу. Плюс на отводы к батареям ставятся краны, которыми можно регулировать объем поступающего теплоносителя. Все это способствует более равномерному распределению энергии по отдельным комнатам в доме.

Особенности монтажа отопления в частном доме

Так как провести отопление в доме всегда непросто, без проектирования начинать нельзя. Схемы и планы на бумаге – это только видимая часть айсберга, осязаемый результат труда инженера. Чтобы отопление было эффективным, необходимо точно определить количество тепла, которое дом будет терять в зимний период. Потом разрабатываются черновые варианты системы и производятся гидравлические расчёты, которые помогут подобрать правильное оборудование, выбрать сечение труб и способ разводки. Естественно, такими проблемами должны быть озадачены специалисты, застройщик же может в это время заняться другими вопросами, например, получить разрешительные документы для врезки в газовую магистраль.

Грамотный расчёт поможет рационально распределить тепловую производительность котла по всем комнатам

Показатели местных гидравлических сопротивлений и расхода теплоносителя всегда берутся во внимание

Однотрубная схема отопления

С обогревающего котла нужно провести главную линию, представляющую разветвление. После этого действия в ней находится необходимое число радиаторов, либо батарей. Линия, проведенная согласно проектировкам здания, подключается к котлу. Метод формирует циркуляцию теплоносителя внутри трубы, обогревая здание полностью. Обращение теплой воды настраивается в индивидуальном порядке.

Планируется замкнутая схема отопления Ленинградка. В этом процессе однотрубный комплекс монтируется по актуальной проектировке частных домов. По желанию собственника в добавляются элементы:

• Радиаторные контроллеры.
• Терморегуляторы.
• Балансирующие вентили.
• Шаровые клапаны.

Ленинградка регулирует нагрев определенных радиаторов.

Электрические котлы, радиаторы и другие системы отопления

На современном рынке существует три способа электроотопления: электрический котел, теплые полы, электрические радиаторы отопления. Сравним их на доме площадью 100 м2

Конечно, котлы бывают разные: тэновые и индукционные. Первые дешевле, но зато вторые экономные. В среднем стоимость котла – около 50 тысяч рублей. К этому следует добавить радиаторы (50 тыс. р.), трубы, мелкие запчасти и соединения (25 тыс. р.), и услуги хорошего специалиста, который может гарантировать безотказную работу даже зимой (от 50 тыс. р.). Минимальный стартовый чек – от 175 тысяч, но котел в этом списке – слабое звено. Срок его службы невелик, и его нужно ремонтировать и обслуживать почти каждые полгода.

Электрический котел

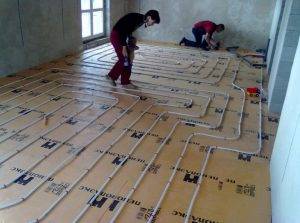

Теплые полы. Сейчас они быстро набирают популярность, и кажется, что они не имеют недостатков. На самом деле это не так, просто они хорошо спрятаны. Первое – это то, что они находятся под полом, и мало кто готов ремонтировать их, потому что напольное покрытие разберут. Конечно, есть варианты с долгой гарантией, но цена соответствующая

Важно отметить, что как основное отопление теплый пол не рекомендуется использовать, так как они могут вредить здоровью. Особенно подвержены негативному воздействию пожилые люди

Впрочем, подробнее вы сможете узнать, прочитав статью о вреде теплых полов. Лучше всего комбинировать теплый пол с электрорадиаторами.

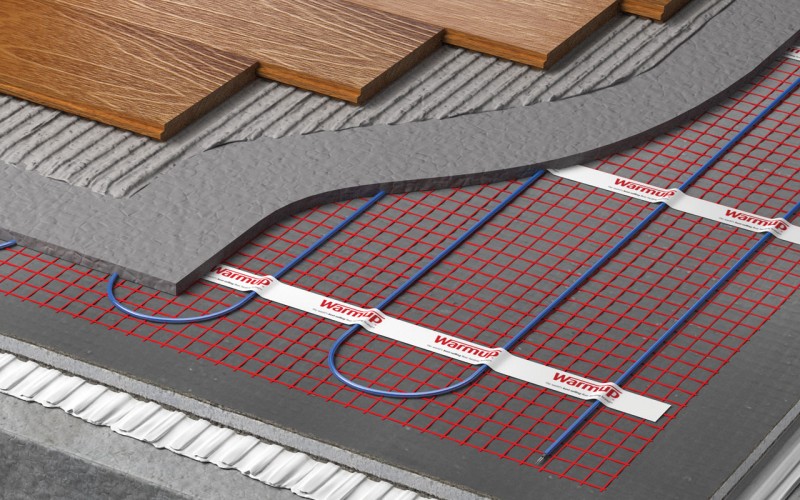

Электрический теплый пол

Электрические обогреватели. Поскольку последние решают проблему тепла только временно, такой вариант не подходит.

Тепловентилятор

Инфракрасные системы отопления. Они считаются безопасными, но на самом деле по их вине возникают проблемы со здоровьем – часто пересыхает кожа, а также глаза получают ожоги, что со временем приводит к ухудшению зрения.

Инфракрасная пленка

Масляные радиаторы отопления. Такой вариант не является надежным, часто выходит из строя и является пожароопасным. Их можно купить недорого, но на этом все плюсы заканчиваются.

Масляный обогреватель

Конвекторы. Они не имеют ребер, создающих пространство для воздушных потоков. А также нагревательный элемент открыт, за счет чего сжигается пыль. В результате чувствительные люди могут испытывать сильные головные боли. Кроме этого, конвекторы сжигают кислород, из-за чего воздух может быть сухим.

Электрический конвектор

Каменные радиаторы

Они без труда вписываются в интерьер, мобильны, просты в установке и эксплуатации, а вдобавок пожаробезопасны (это важно для каркасных домов, срубов), ведь нагревательный элемент спрятан внутри камня. Благодаря длинноволновому инфракрасному теплу способны позитивно влиять на состояние человека

Подробнее об этом вы сможете прочитать в статье о каменных радиаторах.

Каменный радиатор Heat Stone

Каменные радиаторы выглядят привлекательно с самых разных позиций – они экологичны, красивы (варианты дизайнов радуют), а их работа считается эффективной. Также нельзя сбрасывать со счетов и другую особенность – из 24 часов в сутках нагревается такой радиатор всего 7, а остальное время он отдает накопленное тепло – это заложено природой в сам камень.

Каменный радиатор Heat Stone

Для получения более подробной информации рекомендуем почитать статьи о настенных электрических радиаторах отопления и про варианты отопления загородного дома электричеством. Лучшее решение относительно того, как сделать самое экономичное отопление в доме – это всегда результат большого труда, анализа различных видов.

Огромным плюсом является возможность сделать все своими руками, без привлечения сторонних работников. Это не только экономит бюджет, но также позволяет учесть все особенности вашего дома или отдельных помещений в нем. Современное решение (система отопления) – это зачастую компромисс между ценой, качеством и долговечностью. Каменные радиаторы позволяют не беспокоится обо всех трех показателях – они находятся в гармонии и гарантируют пользователям долгие годы комфорта.

Каменный радиатор Heat Stone

Конечно же, качественное отопление не получится установить дешево, но выгодно – вполне возможно. Затраты должны соответствовать другим параметрам – возможности поддерживать нужную температуру, не беспокоиться по поводу постоянных поломок и радоваться правильному выбору. Вот мы и подошли к финалу. Информации много, вся она важная, так что читайте, показывайте тем своим друзьям и коллегам, соседям по даче, кому она может оказаться нужной

Подписывайтесь на блог и на наши соцсети – впереди у нас много полезного и важного в вопросах отопления и смежных сфер

А на сегодня это все, до скорых встреч в этом блоге!

Делаем расчет отопления

Перед тем, как сделать дома водяное отопление, необходимо все тщательно просчитать. Заметим, что потребности в отоплении в прямом отношении зависят от потерь тепла через стены, потолки и полы, двери и окна. Именно поэтому в процессе расчета мощности котла нужно учесть и такие факторы. При этом используются специальные нормы, которые необходимо изучить и рассчитать все применительно к вашему климату.

Обычно драгоценное тепло уходит именно через наружные стены, а теплопотери возрастают при больших перепадах температур между внутренними и внешними. Так, нормальная температура (обычно +20 градусов по Цельсию) внутри помещений суммируется с самой большой отрицательной температурой зимы (то есть, холодного сезона) вашей местности.

Для примера приведем такие расчеты. При температуре -30 градусов потери тепла стен в зависимости от материалов будут такими:

• Кирпичные (2.5 кирпича), со штукатуркой внутри – 89 Вт/кв.м.
• Кирпичные (2 кирпича), со штукатуркой внутри – 104 Вт/кв.м.
• Рубленные (250 мм), обшивка внутри – 70 Вт/кв.м.
• Сделанные из бруса (180 мм), обшивка внутри – 89 Вт/кв.м.
• Сделанные из бруса (100 мм), обшивка внутри – 101 Вт/кв.м.
• Каркасные (200 мм), внутри керамзит – 71 Вт/кв.м.
• Пенобетонные (200 мм), со штукатуркой внутри – 105 Вт/кв.м.

При такой же отрицательной температуре потери тепла ограждающих конструкций:

• Перекрытие чердака из дерева – 35 Вт/кв.м.
• Перекрытие подвала деревом – 26 Вт/кв.м.
• Двери деревянные, двойные (без утепления) – 234 Вт/кв.м.
• Окна с деревянной рамой (двойной) – 135 Вт/кв.м.

Чтобы верно посчитать теплопотери, необходимо определить точную площадь наружных (торцевых) стен, потолка, пола, дверей и окон, умножить на теплопотерю с кв.м. их материалов, после чего результаты суммируются.

https://youtube.com/watch?v=mVNWfHKN-Pw

2 Виды конструкций для обогрева дома

Отопление с водой в качестве носителя имеет очень простой принцип работы, а его конструкция состоит из трех основных узлов: нагревательный элемент (котел), трубопровод, по которому проходит жидкость, и радиаторы. Последние нагреваются и отдают тепло окружающей среде. Теплоноситель постепенно остывает и, пройдя круг по системе, возвращается обратно в котел, и цикл повторяется заново.

Регулировать микроклимат можно двумя способами. Первый – настроить котел на нужную температуру, второй – изменить расход теплоносителя в конкретном радиаторе с помощью специального крана. Они устанавливаются на входе каждой батареи. Кроме того, встречается автоматическая регулировка посредством термостата. Если в доме установлена двухтрубная система, тогда перед каждым краном или термостатом необходимо поставить байпас.

Байпас для отопительной системы

Еще системы делятся на естественные и принудительные. В первом случае отопление функционирует независимо от электроэнергии, да и сама конструкция предельно проста. Жидкость течет по трубам за счет разности температур без помощи какого-либо насоса. Горячая вода имеет меньшую плотность и вес, поэтому стремится вверх, а остыв, уплотняется и возвращается назад в нагреватель. Минусы:

• большое количество труб;
• диаметр трубопровода должен обеспечить естественную циркуляцию;
• невозможно использовать современные радиаторы с малым сечением.

В принудительных системах циркуляция теплоносителя происходит за счет работы насоса, а все излишки жидкости попадают в расширительный бак. Для контроля давления предусмотрен манометр. К достоинствам следует отнести небольшой расход теплоносителя. Также тут можно устанавливать трубы любого диаметра, в том числе и малого. Система отличается высокой эффективностью. Недостаток только один – зависимость насоса от электроэнергии.

Электрическое отопление

Отапливать дома при помощи электричества можно не только путем устройства водяной системы. Использовать электроэнергию для прямого нагрева комнат будет более правильно и выгодно. Вариантов устройства электрического отопления существует два:

• электроконвекторы;
• система теплого пола;
• инфракрасные длинноволновые обогреватели.

Отопление электроконвекторами

Электрические конвекторы менее выгодны по сравнению с водяным отоплением, использующим в качестве энергоносителя газ. Однако, по сравнению с другими вариантами их применение будет экономически эффективным.

Кроме того, устанавливать такие приборы гораздо быстрее, чем водяные радиаторы, при этом не требуется никаких труб – только провода и способная выдержать требуемую мощность электросеть.

«Теплые полы»

Применение теплых полов позволит даже в самое холодное время года не пользоваться домашней обувью. Их преимуществом по сравнению с конвекторами является более равномерный нагрев комнат.

Однако основным источником тепла «теплые полы» делать нельзя – а вот в качестве дополнительного отопления лучше варианта не найти.

Использование инфракрасных обогревателей

Практически единственными недостатками применения инфракрасного излучения для нагрева частного дома можно назвать дискомфорт, вызываемый светящейся панелью, и невысокую точность регулирования мощности. В то же время среди его достоинств имеется:

• высокая скорость нагрева;
• повышение температуры не воздуха, а предметов интерьера;
• полная автоматизация процесса работы оборудования.

Монтаж и требования безопасности

В этом пункте мы рассмотрим, как провести водяное отопление своими руками.

Шаг 1: Проект

Для начала выбираем подходящую схему и отображаем ее на бумаге. Учитывайте площади комнат, положение радиаторов, трубопровода, их размеры и пр. Такая зарисовка поможет правильно вычислить количество расходных материалов. Специальные программы значительно упростят все расчеты.

Шаг 2: Комплектующие

Кратко рассмотрим, каким может быть котел, батареи и трубы. Виды отопительных агрегатов в зависимости от используемого топлива бывают газовые, электрические, на твердом топливе и комбинированные. Фаворитом среди этих вариантов по праву можно назвать газовые устройства. Водяные котлы бывают с насосом (для принудительной схемы отопления частного дома) или без него (естественная циркуляция), причем оба типа вполне можно установить своими руками. Отлично себя зарекомендовал двухконтурный агрегат, обеспечивающий не только тепло в доме, но и горячую воду.

Стальные батареи порадуют ценой, но в то же время они подвержены коррозии, а если планируете сливать теплоноситель, то эксплуатационный срок значительно сократится. Чугун, напротив, можно сказать, вечный материал. Он долго нагревается, но и держит тепло длительное время. Но большой вес, не слишком привлекательный внешний вид и высокая стоимость значительно снизили популярность этого материала. На смену чугунным батареям пришли алюминиевые. Их вид весьма привлекателен, они быстро нагреваются и устойчивы к коррозии. Однако алюминий не переносит резких перепадов давления. Биметаллические резисторы славятся отличной теплоотдачей, правда, антикоррозионные свойства остались такие как у алюминия.

Стальной трубопровод потерял былую славу из-за малого эксплуатационного срока. Его вытеснил современный полипропилен. Легкий монтаж, возможность создать «цельную» конструкцию, приемлемая стоимость и надежность – все это неоспоримые плюсы. Хорошие характеристики имеют еще и медные трубы, но их стоимость далеко не всем по карману.

Шаг 3: Котел

Водяное отопление в частном доме построено так, что носитель нагревается котлом. Эта схема самая оптимальная в отсутствие централизованного снабжения. Поэтому выбирая место, где установить котел, следует учитывать расположение ввода газопровода или наличие электропроводки. Если речь идет о твердотопливном агрегате, то нужно произвести дополнительный монтаж дымовой трубы. Если отдаете предпочтение естественной циркуляции теплоносителя, тогда отопительный агрегат расположите так, чтобы ввод обратки был как можно ниже. В этом случае идеально подойдет подвальное помещение.

Шаг 4: Монтаж радиаторов

Батареи размещают под окнами либо около дверных проемов. Конструкция крепления зависит от материала резисторов и количества секций. Чем тяжелее они будут, тем в более надежной фиксации нуждаются. Между батареями и подоконниками следует оставлять зазор не менее 10 см, до пола должно быть более 6 см. Установив на каждый элемент запорную арматуру, вы сможете регулировать количество теплоносителя в батареях, а воздушный клапан поможет избежать нежелательных пробок.

Шаг 5: Разводка

Котел будет отправной точкой для монтажа трубопровода. При этом следует придерживаться выбранной и зарисованной на бумаге схеме. Если трубы видны, то речь идет об открытой разводке. С одной стороны, страдает эстетическая сторона, а с другой, любая течь останется на виду, и чтобы заменить поврежденный элемент, не нужно разбирать короб. Трубопровод можно еще и спрятать, замуровать в стене, сделать обшивку из гипсокартона и т. д. На этом этапе проводят подключение батарей, дополнительного оборудования (насоса, фильтров, блока безопасности, расширительного бачка и пр.).

Подробнее о теплоносителе и его свойствах

Жидкости, идеально подходящей для любых систем отопления, не существует. Каждый из вариантов, представленных на рынке теплоносителей, имеет конкретные характеристики, например, диапазон рабочих температур.

Если нарушить границы указанного диапазона, система отопления просто «встанет», а при худшем исходе полопаются трубы и выйдет из строя дорогостоящее оборудование.

Кроме температурных параметров, жидкость для трубопровода обладает такими свойствами, как вязкость, антикоррозийность, способность выделять токсичные вещества. Анализ необходимых качеств показал, что лучшими жидкими теплоносителями являются очищенная вода и специальный химический раствор – антифриз.

В таблице показано основное преимущество антифриза на основе этиленгликоля – максимальный показатель температуры замерзания -40ºС, тогда как вода превращается в лед уже при 0ºС

Заливка антифриза необходима в домах, которые не являются постоянным местом жительства. Обычно оставляя здание в холодный сезон, владельцы сливают воду, чтобы избежать аварии и поломки оборудования. Антифриз удалять не нужно – по возвращении можно сразу включать котел без опасения протечки или разрыва.

При экстремальных температурах химический теплоноситель, изменив свою структуру, сохраняет прежние размеры. Проще говоря, он превращается в гель, сохраняющий свойства без изменения. Когда температура достигает комфортной отметки, гелеобразная структура вновь становится жидкой, полностью сохранив свой первоначальный объем.

Еще немного полезной информации об антифризе:

• служит не менее 5 лет, одна заливка способна выдержать 10 отопительных сезонов;
• текучесть в 2 раза превышает аналогичный показатель воды, следовательно, требуется следить за герметичностью соединений;
• повышенная вязкость требует врезки более мощного циркуляционного насоса;
• способность расширения при нагреве влечет за собой установку объемного расширительного бака.

И нужно всегда помнить, что химический раствор токсичен и опасен для здоровья человека.

Антифриз для заливки в домашние системы отопления продается в пластиковых канистрах объемом от 10 л до 60 л. Средняя стоимость – от 750 до 1100 руб. за 10 л

Несмотря на выдающиеся характеристики антифриза, вода в качестве теплоносителя более популярна. Она обладает максимально возможно теплоемкостью, которая равняется примерно 1 ккал. Это значит, что нагретый до 75ºС теплоноситель при остывании в радиаторе до 60 ºС отдаст помещению около 15 ккал тепла.

Вода доступна. Если снабдить систему водоснабжения надежными фильтрами, можно использовать бесплатный вариант – воду из собственной скважины. Она не содержит опасных химических соединений и при аварии не вызовет отравлений.

Отрицательной стороной воды является содержание некоторых минеральных солей, вызывающих коррозию. Проблема решается простым кипячением или использованием вместо колодезной воды дождевой (или талой).

Существуют сложные системы очистки и подготовки воды для частного дома: кроме универсального очищения вода проходит несколько ступеней, чтобы стать питьевой или годной для заливки в отопительный контур (+)

Воду не рекомендуют использовать в домах для периодического проживания.
