Искусственное и естественное освещение: основные понятия и стадии расчета

Стандарты электроосвещения

Первый шаг калькуляции – не замеры и умножения, а ознакомление с принятыми стандартами. Согласно принятым нормам, уровень освещенности помещений должен быть таким (в Люксах):

• 50-100 – коридоры, холлы, лестницы, ванные комнаты,
• 150 – комнаты жилого назначения и места приготовления пищи,
• 200 – детские, конференц-залы, комнаты для совещаний,
• 300 – кабинеты, офисы, читальные залы,
• 100-400 – производственные цеха в зависимости от их направленности.

Точные значения для разных объектов можно посмотреть в официальном документе «СНиП 23-05-95», который можно найти в Электронном фонде правовой и нормативной информации.

Нормы уличного освещения в городе

Ниже приведем перечень норм освещения в городе. Их обязательно стоит учесть при проектировании уличного освещения.

Высота размещения светильников на улицах городов, дорогах и площадях с трамвайным и троллейбусным движением следует принимать с учётом высоты подвешивания контактных проводов по СП 98.13330.2012. Но в любом случае высота установки светильников должна быть не менее 8 м. до головки рельса для трамвайных путей и не менее 9 м от уровня проезжей части для троллейбусных маршрутов.
Таблица взята

Нормы уличного освещения

№	Освещаемые объекты	Средняя освещенность Еср, лк не менее	Распределение освещенности Емин / Еср не менее
1	А1. Автомагистрали, федеральные и транзитные трассы, основные магистрали города (за пределами центра города) – с пропускной способностью более 10 000 ед/ч	30	0,35
2	А2. Прочие федеральные дороги и основные улицы (за пределами центра города) – с пропускной способностью 7 000 – 9 000 ед/ч	20	0,35
3	А3. Центральные магистрали, связующие улицы с выходом на магистрали А1(в центре города) – с пропускной способностью 4 000 – 7 000 ед/ч	20	0,35
4	А4. Основные исторические проезды центра, внутренние связи центра (в центре города) – с пропускной способностью 3 000 – 5 000 ед/ч	20	0,35
Магистральные дороги и улицы районного значения. Клас дороги – Б
5	Б1. Основные дороги и улицы города районного значения (за пределами центра города) – с пропускной способностью 3 000 – 5 000 ед/ч	20	0,35
6	Б2. Основные дороги и улицы города районного значения (в центре города) – с пропускной способностью 2 000 – 5 000 ед/ч	15	0,35
Улицы и дороги местного значения. Клас дороги – В
7	В1. Транспортные и пешеходные связи в пределах жилых районов и выход на магистрали, кроме улиц с непрерывным движением (жилая застройка за пределами центра города) – с пропускной способностью 1 500 – 3 000 ед/ч	15	0,25
8	В2. Транспортные и пешеходные связи в жилых микрорайонах и выход на магистрали (жилая застройка в центре города) – с пропускной способностью 1 500 – 3 000 ед/ч	10	0,25
9	В3. Транспортные связи в пределах производственных и коммунально-складских зон (в городских промышленных, коммунальных и складских зонах) – с пропускной способностью 500 – 2 000 ед/ч	6	0,25
Обособленный трамвайный путь
10	Обособленный трамвайный путь	10	–

Современные решения и идеи

Варианты дизайна офисов

Последние модные тенденции в офисном освещении совмещают:

• функциональность;
• экономичность;
• эстетичность.

Функциональность подразумевает комфортную подсветку, которое наиболее благоприятно сказывается на производительности труда.

Экономичность достигается за счет энергосберегающих технологий и монтажа ламп, которые не требуют частого обслуживания.

Эстетичность проявляется в соответствии ламп дизайну офиса, отделке помещений.

Также различается освещение разных по назначению помещений и зон. Для снижения затрат используются регуляторы яркости (особенно в нерабочих комнатах), «проходные» выключатели для коридоров (отключения электричества из разных концов) и датчики контроля.

Датчики автоматически определяют присутствие людей, уровень освещенности, температуру и влажность в помещении. Они передают сигналы на контроллеры, управляющие освещением. Контролеры усиливают или снижают световой поток в зависимости от времени суток и наличия сотрудников. Частым световые линии разделяют на ближние и дальние по отношению к окнам. Управление ими идет отдельно и независимо друг от друга.

Световой поток линий светильников различен из-за близости к окну

Если дальние светильники могут работать весь день, то ближние к окну только половину времени. Стоят такие управляющие системы вполне разумно, компенсировать их установку удастся довольно быстро за счет снижения расходов на электричество.

Какие есть приборы для измерения освещенности

Наиболее простой способ определения того, насколько тот или иной участок комнаты освещен, является использование люксометра.

Люксометр

Люксометр представляет собой портативное устройство, принцип действия которого заключается в ловле пучков света, попадающих на фотоэлемент. Тот в свою очередь начинает проводить электрический ток, величина которого прямо пропорциональна уровню освещенности фотоэлемента. К современным люксометрам фотоэлемент прикрепляется отдельно с помощью гибкого провода, позволяющего провести измерения в самых труднодоступных местах.

Важно! Перед использованием прибора стоит проверить, имеется ли в нем преобразователь излучения со спектральной погрешностью до 10 %, поскольку это условие также предусмотрено ГОСТом. Если же устройство имеет спектральную погрешность от 10 % и выше, в спектральный состав используемых источников света следует ввести поправочный коэффициент, иначе измерения окажутся неточными

Иногда измерения требуется провести в домашних условиях, где нет специальных фотометров. В таком случае можно воспользоваться простым способом. Грубое определение уровня света в здании возможно с помощью цифрового фотоаппарата, поскольку его камера снабжена измерительным прибором, определяющим выдержку и чувствительность матрицы. Камера фотографирует белый лист бумаги, а затем в информации о полученном снимке находятся значения применяемых в процессе съемки параметров выдержки и диафрагмы камеры.

Несомненно, измерение и расчет освещенности помещения — кропотливые процессы, требующие внимания и минимальных знаний. Однако это работа важна, игнорирование стандартов может привести к тому, что находиться в помещении будет дискомфортно.

Главные характеристики света

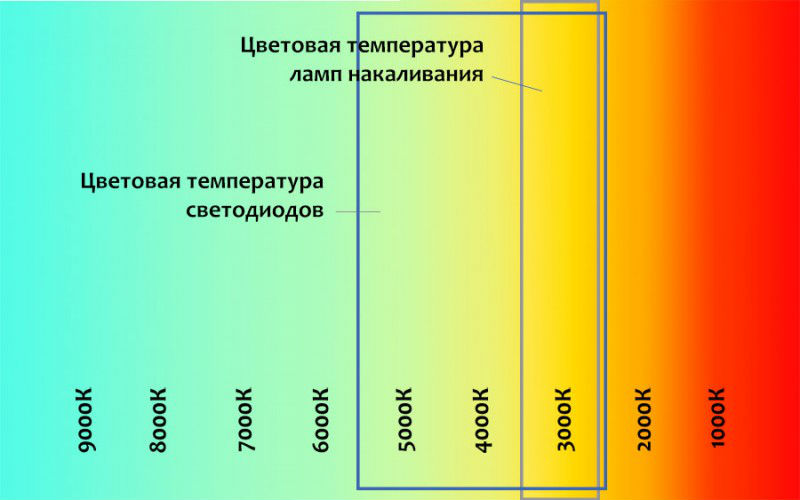

Человек видит спектр цветов – малую часть диапазона электромагнитных волн. Его характеристики влияют на комфортность среды пребывания и самочувствие человека. Существует определение для одного из свойств – световой поток (Ф), который измеряют в люменах (лм). Мощность светового потока источника характеризует вызванное ощущение восприятия света. По его распределению для замкнутого пространства выделяют потоки света: прямого, рассеянного, отраженного. Чем больше света, тем выше число люменов.

Важно! Этот параметр не определяет интенсивность, яркость или производительность свечения, потому что учитывает весь рассеянный поток. Для того, чтобы измерить световой поток требуется много времени и при этом нужно учитывать пространственные характеристики явления

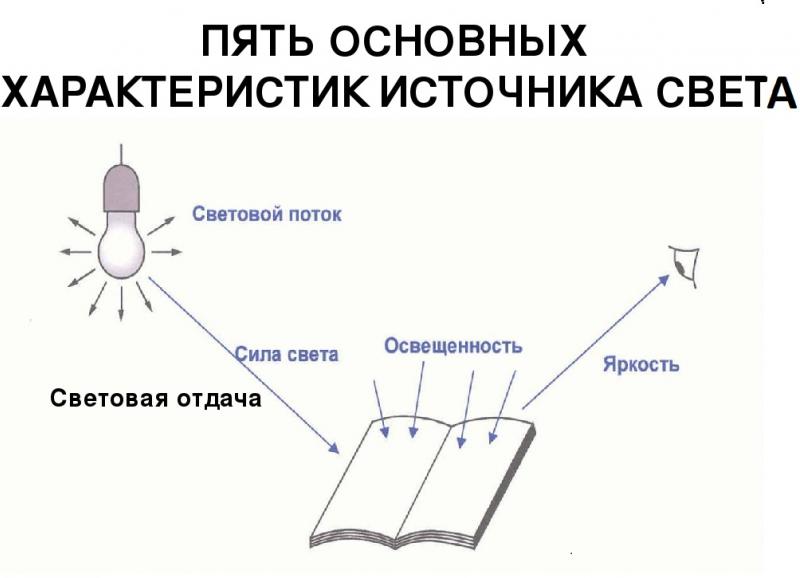

Основные характеристики светоизлучений

Главная характеристика источника – сила света (I), определяющая интенсивность излучения в направлении потока. Она вычисляется через частное светового потока (Ф) и телесного угла (ꭥ) в стерадианах (ср), внутри которого распределяется. В СИ единицу измерения силы света, кандела, обозначают кд, cd.

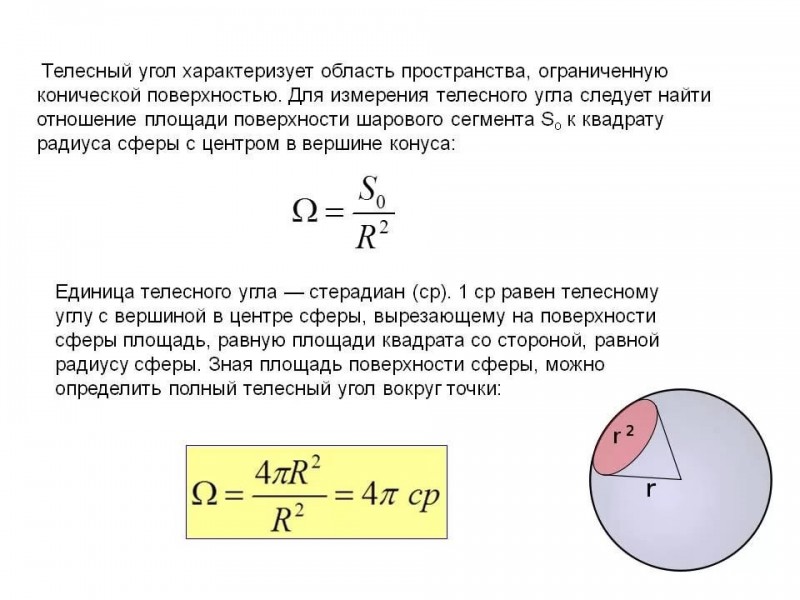

Телесный угол

Важно! Восковая свеча излучает с около одной канделы (от лат. candela), и ранее эта единица измерения называлась «свечой»

Величина кандел показывает световое излучение точечного источника света на самом интенсивном его направлении.

Покупатели ламп обычно оценивают яркость по мощности потребления (Вт) источника. При хорошей яркости получается четкое и контрастное видение предметов. Однако и слабый, и очень яркий свет неблагоприятен для деятельности человека. Яркость (L) определяется плотностью силы света в направлении поверхности и вычисляется делением I на площадь проекции на перпендикулярную поверхность (зависит от cos угла).

Измеряют показатель яркости (L) света в кд/м². Главной характеристикой восприятия светового ощущения глазами является яркость освещаемой поверхности или источника.

Единицы измерения света

Световая отдача (H) фиксирует экономичность преобразования электрической мощности в световую. При переходе от электрической энергии к световой появляются потери, что вызывает снижение показателей яркости излучения. Измеряют световую отдачу в люменах на ваттах. Можно вычислить световой поток, зная среднее значение световой отдачи.

Практичную светоотдачу имеют светодиодные лампы (потери менее 5%).

Важно! Существуют стандарты качества освещения для помещений, а также для растений или для животных. Освещенность характеризуется отношением светового потока к площади поверхности

Единицы измерения освещения

Что такое световой поток

В старые добрые времена, основным параметром по которому выбирали лампочку в прихожую, на кухню, в зал, была ее мощность. Никто никогда и не задумывался спрашивать в магазине про какие-то люмены или канделы.

Говоря простыми словами, световой поток – это количество света, которое дает светильник.

Однако не путайте световой поток светодиодов по отдельности, со световым потоком светильников в сборе. Они могут существенно отличаться.

Надо понимать, что световой поток это всего лишь одна из множества характеристик источника света. Причем его величина зависит:

от мощности источника

Вот таблица этой зависимости для светодиодных светильников:

А это таблицы их сравнения с другими видами ламп накаливания, люминесцентных, ДРЛ, ДНаТ:

Однако есть здесь и нюансы. Светодиодные технологии до сих пор еще развиваются и вполне возможен вариант, когда светодиодные лампочки одинаковой мощности, но разных производителей, будут иметь абсолютно разные световые потоки.

Просто некоторые из них ушли более вперед, и научились снимать с одного ватта больше люмен, чем другие.

Кто-то спросит, для чего нужны все эти таблицы? Для того, чтобы вас тупо не обманывали продавцы и производители.

На коробочке красиво напишут:

мощность 9Вт

светопоток 1000Лм

аналог лампы накаливания 100Вт

Но с такой мощностью вам и близко не будет хватать прежнего света. Начнете ругаться на светодиоды и технологии их несовершенства. А дело то оказывается в недобросовестном производителе и его товаре.

от эффективности

То есть, насколько эффективно тот или иной источник преобразует электрическую энергию в световую. Например, обычная лампа накаливания имеет отдачу 15 Лм/Вт, а натриевая лампа высокого давления уже 150 Лм/Вт.

Получается, что это в 10 раз более эффективный источник, чем простая лампочка. При одной и той же мощности, вы имеете в 10 раз больше света!

Измеряется световой поток в Люменах – Лм.

Что такое 1 Люмен? Днем при нормальном свете, наши глаза больше всего чувствительны к зеленному цвету. К примеру, если взять два светильника с одинаковой мощностью синего и зеленого цвета, то для всех нас более ярким покажется именно зеленый.

Длина волны зеленого цвета равна 555 Нм. Такое излучение называется монохроматическим, потому что содержит в себе очень узкий диапазон.

Конечно, в реалии зеленый дополняется и другими цветами, чтобы в итоге можно было получить белый.

Но так как чувствительность человеческого глаза максимальна именно к зелени, то и люмены привязали к нему.

Так вот, световой поток в один люмен, как раз таки и соответствует источнику, который излучает свет с длиной волны 555 Нм. При этом мощность такого источника равняется 1/683 Вт.

Почему именно 1/683, а не 1 Вт для ровного счета? Величина 1/683 Вт возникла исторически. Изначально, основным источником света была обычная свечка, и излучение всех новых ламп и светильников как раз таки и сравнивались со светом от свечи.

В настоящее время эта величина 1/683 узаконена многими международными соглашениями и принята повсеместно.

Это напрямую влияет на зрение человека.

Расчет освещенности

Для расчёта необходимого количества осветительных приборов существует две основные формулы – простая и сложная, дающая более точный расчёт. На практике достаточно простой формулы. Она не требует серьёзных знаний и вполне решаема даже без калькулятора.

Шаг первый – рассчитать величину светового потока, требуемого для помещения (измеряется в Люменах).

Для этого стоит прибегнуть к простой формуле А * B * C, где:

1. Норма освещённости выбранного объекта.
2. Площадь объекта.
3. Коэффициент высоты потолков. При высоте потолков от 2.5 до 2.7 метров он равен 1, от 2.7 до 3 метров – 1.2, от 3 до 3.5 метров – 1.5 и от 3.5 до 4.5 метров – равен 2.

Вторым шагом будет расчёт нужного количества ламп и их мощности. Для этого необходимо разделить полученное в первых расчётах число на величину светового потока указанную на лампах в подобранных осветительных приборах

При этом важно помнить, что чем больше используется приборов, тем равномернее освещение

Пример расчёта 1

Дано: жилая комната площадью 20 квадратных метров с потолком высотой 2.7 метра и осветительными приборами, оснащёнными лампочками накаливания мощностью 60 Вт.

Сначала рассчитываем необходимый световой поток для данного помещения:

150 * 20 * 1 = 3000 Люмен.

Затем узнаем необходимое количество ламп для нормальной освещённости комнаты. Для этого сначала надо уточнить световой поток 60 Вт лампочки накаливания. В среднем они выдают от 600 до 800 Люмен.

Возьмём среднее значение в 700 Люмен:

3000 : 700 = 4.28571

Округляем в большую сторону – до 5 – это и будет необходимым количеством осветительных приборов, оснащённых одной лампочкой. Мощностью 60 Вт. Но стоит иметь ввиду, что большее количество менее мощных ламп позволяет получить более равномерную засветку.

Более сложная, но с этим и более точная формула требует перед началом расчётов собрать некоторое количество данных:

1. Первым делом надо измерить комнату, для которой рассчитывается освещение. Необходимы такие параметры, как высота, длина и ширина комнаты.
2. Затем по нормативам необходимо определить коэффициент отражения стен, потолка, и пола.
3. Следующим шагом будет нахождение коэффициента применения. Для этого рассчитывается расстояние от рабочей поверхности до светильника. Также на этом этапе необходимо определиться с типом и мощностью установленной в нём лампочки.
4. По таблице из СНиП определяем норму освещённости помещения.

Рассчитываем площадь помещения (S):

S = a * b

где:

a – длина помещения;

b – ширина помещения.

Рассчитываем индекс помещения (Ф):

Ф = S / (( h1 – h2 ) * ( a + b ))

где:

h1 – высота от пола до потолка;

h2 – высота от рабочего места до потолка.

Рассчитываем количество осветительных приборов (N):

N = ( E * S * 100 * Кз ) / ( У * p * Fi )

где:

E – освещённость помещения;

S – площадь помещения;

Кз – коэффициент запаса;

У – коэффициент использования ламп;

p – количество ламп;

Fi – поток света одной лампы.

Необходимый уровень освещения в разных комнатах

Пример расчёта 2

Дано: жилая комната размером 9 на 6 метров с потолком высотой 3.2 метра. Осветительными приборами были выбраны четыре люминесцентные лампы по 18 Вт каждая. Расстояние от рабочей поверхности до пола 0.8 метра, коэффициент запаса – 1.25, коэффициент отражения пола равен 10, стен – 30, потолка – 50.

Производим расчёт площади:

S = 9 * 6 = 54 кв. м

Далее узнаём индекс помещения:

Ф = 54 / (( 3.2 – 0.8 ) * ( 6 + 9 ) = 1.5

Коэффициент использования ламп в жилых комнатах – У – равен 51.

Производим дальнейшие, окончательные расчёты:

N = ( 300 * 54 * 100 * 1.25 ) / ( 51 * 4 * 1150 ) = 8.63

Всегда округляем в большее число – получаем 9. Это и есть необходимое для правильной организации освещения количество ламп.

Виды ламп для освещения помещения

Искусственная освещенность выполняется за счет использования электрических ламп, которые преобразовывают электроэнергию в световой поток.

В свое время самыми распространенными являлись лампы накаливания. Широкий диапазон этих ламп по мощности позволяло подобрать источник света с требуемым под определенные условия световым потоком.

Последнее время они стали менее востребованы, поскольку являются экономически затратными.

Второй вид ламп, применяемых для освещения – люминесцентные.

Энергосберегающие люминесцентные лампы, стоит ли их использовать

Эти источники света являются газоразрядными, в которых световой поток возникает за счет преобразования электрического разряда люминофором в световой поток.

Эти лампы более экономичны, поскольку при работе они не расходуют часть потребляемой энергии на выделение тепла, как это происходит в лампах накаливания.

Третий вид ламп, используемых для освещения помещений – светодиодные. Данный тип ламп является самым экономичным.

Экономическая эффективность данных всех видов ламп берется из расчета количества светового потока, выделяемого лампой и затрат электроэнергии, которые идут на обеспечение освещенности.

Согласно этого расчета таблица расхода электроэнергии на выделение определенного светового потока выглядит так:

Таблица потребляемой мощности ламп при выделении определенного светового потока
Тип лампы	Лампа накаливания	Люмине- сцентная	Свето- диодная	Поток световой (Лм)
Потребляемая мощность (Вт)	20	7	3	250
60	15	10	700
100	25	15	1200
200	60	25	2500

Нормы и порядок расчета

Требования к освещенности зависят от назначения конкретного помещения и вида деятельности человека. Стандарты, по которым измеряется показатель, установлены в ГОСТ Р 54944-2012, нормы – в СНиП. Все параметры относятся не только к полу, но и к плоскостям столов. Доступны таблицы, по которым можно определить люксы для любого объекта.

При разработке системы освещения для жилого дома (квартиры) можно воспользоваться данными из этой таблицы:

Норма согласно СНиП (лк)	Помещение
20	Проходы на чердаки, подвалы
20	Электрощитовые, котельные, вентиляционные камеры
20	Лестницы
50	Ванные. душевые, санузлы
50	Коридоры и холлы в домах (квартирах)
75	Гардеробные комнаты
100	Сауны, раздевалки, бассейны
150	Жилые комнаты и кухни
150	Тренажерные залы
200	Детские комнаты
300	Библиотеки, кабинеты

Расчет осуществлятеся из 2-х этапов:

• определения требуемого уровня свечения;
• определения количества лампочек.

Формула для расчета свечения:

Н*П*К, где:

Н – норма (согласно таблице);

П – площадь помещения;

К – коэффициент, зависящий от высоты потолков (1 для 2,5-2,7 м, 1,2 для 2,7-3 м, 1,5 для 3-3,5 м, 2 для 3,5-4,4 м).

Чтобы рассчитать количество ламп, полученный результат нужно разделить на люмены, указанные в их технической документации выбранных для монтажа лампочек.

Если проводятся работы по капитальному ремонту или реконструкции, расчетами занимаются сотрудники подрядчика.

Они учитывают особенности конструкции и материалов светильников, световое отражение от стен, полов, потолков, предметов интерьера в зависимости от характеристик облицовочного материала. Вид светильников предварительно обозначаются в проектной документации и техническом задании.

При подсчетах используется формула:

К=(Е*к*S*к1)/(Ф*к2), где:

Е – норма для горизонтально расположенных плоскостей;

к – коэффициент, рассчитанный с учетом отклонений в работе системы при перегорании отдельных источников света и перемещении предметов интерьера;

S – площадь помещения;

к1 – коэффициент неравномерности;

Ф – световой поток от одной лампочки (зависит от мощности и типа);

к2 – коэффициент в долях.

При самостоятельном проведении измерений и подсчетов следует учесть, что отраженный свет по мощности может мало отличаться от прямого.

Что такое Люмен и люкс

Любой источник света можно охарактеризовать силой излучения. В международной системе она измеряется в канделах (Лд). Производной от канделы является величина, характеризующая световой поток – люмен, сокращенно – Лм.  То есть, Люмен – это единица измерения светового потока.

1 — 2 величины

Какое-то количество световых лучей, измеряемых в Лм, падает на поверхность с определенной площадью, от чего она становится освещенной. Люкс – это и есть единица измерения освещенности, которая тесно связана с люменом.

Отличие же Ватта заключается в том, что он обозначает количество потребляемой энергии. Это значение показывает не число испускаемых лучей, а сколько энергии будет тратиться при работе светодиода. Например, лампочка мощностью 200 Вт потребляет больше электроэнергии, чем 100 Вт.

Мощность лампочек в Ватт

Обратите внимание! На современных лампах и продукции со светодиодами указывается величина испускаемого света в люменах, либо значение светоотдачи в Лм на Вт. На упаковке продукции обязательно находится информация о том, какое количество света она дает

Можно заметить, что показатель ламп накаливания равен 12 Люмен к 1 Ватту, в то время, как светодиодные устройства дают до 90 Люмен на каждый Ватт. У люминесцентных ламп максимальное освещение при потреблении энергии – 60 Лм на Вт

На упаковке продукции обязательно находится информация о том, какое количество света она дает. Можно заметить, что показатель ламп накаливания равен 12 Люмен к 1 Ватту, в то время, как светодиодные устройства дают до 90 Люмен на каждый Ватт. У люминесцентных ламп максимальное освещение при потреблении энергии – 60 Лм на Вт.

Упаковки лампочек

Важно! Воспользовавшись таким подходом, не всегда можно получить верные результаты, ведь даже у продукции одинакового типа с эквивалентной мощностью может быть разное соотношение. Ниже приведена таблица, где представлены точные значения перевода Ватт в люмены для лампочек:

Ниже приведена таблица, где представлены точные значения перевода Ватт в люмены для лампочек:

Лампа накаливания, мощность в Ватт	Люминесцентная лампа, мощность в Ватт	Светодиодная лампочка, мощность в  Ватт	Световой поток в люменах
20	5–7	2–3	250
40	10–13	4–5	400
60	15–16	8–10	700
75	18–20	10–12	900
100	25–30	12–15	1200
150	40–50	18–20	1800
200	60–80	25–30	2500

Из таблицы следует, что светодиодная лампа со световым потоком 600 Лм не является эквивалентом лампы накаливания 60 Вт, а 1000 Лм – не эквивалент прибора освещения в 100 Вт.

В чём измеряется количество света в помещении и на улице?

СанПин позволяет определить, что измерение параметра в помещениях выполняется в люксах (Лк). Согласно другим нормативным документам допустимо также измерение в люмен/м2 (это измерение приравнено к люксу).

Ниже в таблицах приводится нормируемая освещенность рабочей поверхности (в случае кабинета за неё принимается высота стола, в случае лестницы — пол и так далее) для различных мест с учётом требуемых видов освещения (охранное освещение и т.д.).

Основные требования для уличного освещения.

Объекты	Минимальная ср. освещённость, в люксах	Минимальное распределение света
Категория А1 (дороги с пропуском 10 000 ед/ч)	30	0,35
Категория А2 (дороги с пропуском до 9 000 ед/ч)	20	0,35
Категория А3 (дороги с пропуском до 7 000 ед/ч)	20	0,35
Категория А4 (дороги в центре города с пропуском до 5 000 ед/ч)	20	0,35
Категория Б1 (дороги за городом с пропуском до 5 000 ед/ч)	20	0,35
Категория Б2 (дороги в центре города с пропуском от 2 000 до 5 000 ед/ч)	15	0,35
Категория В1 (пешеходные зоны за городом с пропуском до 3 000 ед/ч)	15	0,25
Категория В2 (пешеходные зоны в центре с пропуском до 3 000 ед/ч)	6	0,25
Категория В3 (связи транспортного типа с пропуском до 2 000 ед/ч)	6	0,2
Трамвайный путь обособленного типа	10	—
Центральные улицы, площади общественного назначения, ТЦ	10	—
Центральные улицы в жилых частях города	6	—
Переулки в жилых частях города	4	—

Нормы естественного освещения для зон пешеходного типа.

Объекты	Минимальное ср. значение параметра, лк	Минимальное распределение света
Область перед входом в комплексы общественного назначения	20	0,30
Переходы для пешеходов в непроезжей и исторической зонах города	10	0,30
Переходы для пешеходов, входы	6	0,20
Тротуары	4	0,20
Аллеи, переулки, проезды административных и жилых участков	2	0,10
Аллеи бокового типа, вспомогательные входы в парки	1	0,10

Требуемое освещение в административные здания.

Объекты	Мин. ср. освещённость по горизонту
Для офисных помещений, регистрационных, кабинетов лигафонного типа, печатных комнат (не свыше 30 кв.м), мастерских, производственных зданий, используемые в качестве термостатных, комнат для мойки	300
Бюро машинописного типа, гостевые и комнаты для сотрудников, залы для чтения, комнаты с компьютерами, лаборатории	400
Технические помещения для выполнения схем и чертежей, лаборатории аналитического типа	500
Каталоги для чтения, залы для собраний, фотокомнаты	200
Фойе, архивные	100-150
Хранилища для книг	75

Требуемое освещение для общественных помещений образовательного назначения (школа, университеты и т.д.).

Объекты	Мин. ср. значение параметра по горизонту
Инвентарные	50
Палаты	100
Бассейны крытого типа, рекреационные, спальни	150
Рабочие комнаты с ЭВМ, залы спортивного назначения, актовые залы, приёмные, раздевалки	200
Мастерские, залы эстрадного типа	300
Лаборатории техникумов, лаборатории,	400
Помещения для проведения занятий,	500

Требуемые нормы в производственных помещениях, предназначенных для питания.

Объекты	Мин. ср. значение параметра по горизонту
Объект на производстве шоколада и изделий из него	400
Раздаточные, хранение изделий из муки, мороженого, напитков	300
Общественные организации с залами для питания, цеха, помещения для мойки, комплектовальни, торговый зал	200
Кладовки	75

Требуемое освещение рабочих помещений в медицинских организациях.

Объекты	Мин. ср. значение параметра по горизонту
Приёмные	500
Операционные	400
Лаборатории, процедурные комнаты	300
Регистрационная, комнаты для мойки	200
Комнаты для ожидания, склад препаратов, помещения бытовых назначений	150
Коридоры, лестницы	100
Уборные	75

Это частичные нормы освещенности производственных помещений, таблица, представленная в регламентирующих документов приводит полноценные требования к помещениям промышленного и общего назначения.

Измерением света должен заниматься отдельный квалифицированный сотрудник, который разбирается в данных вопросах. При отсутствии его в рамках штата компании, такого сотрудника стоит нанять отдельно в специализированной компании. Если данными вопросами будет заниматься некомпетентное лицо, измерения могут быть неточными.

Ошибки при расчете

При расчете освещения важно понимать, что с изменением цвета настенных и напольных покрытий, сменой подвесного или натяжного потолка с его отражающей способностью меняется светопоток. Важно знать коэффициент отражения каждого цвета

Так белые поверхности способны отражать до 70% света, серые 30%, а черные — 0%. Также стоит отметить, что многие ошибаются с цветом лампочек, поскольку цвет самих светоисточников влияет на их пропускную способность и мощность.

Часто используются при расчетах советские стандарты и снипы, но нужно понимать, что они разрабатывались в то время, когда еще не были изобретены современные светоисточники. Особой заботы о том, в каком помещении нужно находиться человеку, тоже не было.

Обратите внимание! Ошибка нередко при расчете освещения возникает при сочетании разных световых источников, цвета и общей фактуры. Часто чрезмерное количество осветительного оборудования приводит к профициту освещения

Это так же плохо, как и дефицит, для глаз и общего самочувствия людей, которые будут находиться в этом помещении.

Зависимость освещенности от цвета ламп

Освещенностью называется величина, которая равняется светопотоку участка освещаемой поверхности. Измеряется в люксах, который равен одному люмену на квадратный метр. Понять, сколько нужно люменов на квадратный метр, можно, исходя из расстояния, длины и ширины помещения, а также мощности осветительных устройств.

Важно понимать, что сегодня существуют определенные санитарные нормы освещенности. Их нужно неукоснительно исполнять, чтобы было достигнуто хорошее самочувствие находящихся в помещении людей

Чтобы правильно подсчитать необходимое количество светоисточников и люменов, можно воспользоваться представленной выше формулой или онлайн-калькулятором.

Как перевести Люксы в Люмены и наоборот

Если известно нужное значение освещенности в люксах и площадь поверхности, на которую падают лучи, можно подсчитать требуемую величину светового потока в Люменах.

Следует понимать, что расчет будет выполнен с некоторыми погрешностями, так как приблизить его выполнение к физически идеальным условиям не представляется возможным

При расчете точного количества Лк необходимо принимать во внимание, что:

• На всю площадь поверхности свет падает под одинаковым углом;
• Источник света располагается ровно по центру;
• Освещенность равномерна на всей площади (практически невозможно).

Важно! Для того, чтобы перевести Люксы в Люмены и посчитать их минимальное количество для комнаты, необходимо норму в Люксах умножить на значение площади, нуждающейся в освещении. Люкс, Люмен формула: КЛк х Км² = КЛм

Проведение расчетов для определения освещения

Пример: Офис при норме в 200 Лк имеет длину стен 5 метров, а высоту потолка – 3 метра. Площадь пола и потолка составит: 5 x 5 = 25 м2. Площадь каждой стены будет 4 x 5 = 20 м2. Теоретически, если не брать во внимания 3 вышеуказанных фактора, количество Люменов будет равно: 200 Лк х (4 х 20 + 25 + 25) м² = 200 х 130 = 26 000 Лм.

По обратной формуле можно высчитать Люксы – КЛм/Км2 = КЛк. Для этого количество Люменов делят на площадь помещения.

Обратите внимание! Если отсутствует желание делать сложные расчеты, можно воспользоваться онлайн конвертерами перевода Люксов в Люмены, и наоборот. Пользователю потребуется лишь ввести требуемые данные для подсчета в графы

Конвертер

При организации освещения в доме, офисе или на производстве нужно обязательно учитывать такие показатели, как Люмен и Люкс. Они помогут создать комфортные условия, которые точно не навредят человеку.

Виды светильников для потолков

Встраиваемые «армстронг»

Встраиваемая модель

Встраиваемые модели экономят офисное пространство. Они монтируются непосредственно в подвесной или натяжной потолок. Востребованным решением являются лампы, которые встраиваются в потолки «Армстронг».

Такой светильник изготавливается в форме квадрата размером 600×600 мм. Он монтируется вместо одного квадрата потолка. Светильник покрыт зеркальным составом для максимального рассеивания света. Источником света служат трубчатые люминесцентные лампы или светодиодная панель.

Подключение светильников – параллельное. При перегорании одного остальные продолжат работу. Провода скрываются за самим потолком.

К достоинствам относят стоимость встраиваемых моделей, относительную простоту монтажа.

Другой вариант встраиваемых моделей – точечные источники света (споты). Они подходят для натяжных потолков в помещениях, где не нужно яркой подсветки (коридоры, туалеты, комнаты отдыха). С их помощью легко организовать зональную или декоративную подсветку.

Встраиваемый спот

Накладные

Накладные модели крепятся непосредственно к потолку или стенам офиса. Для монтажа необходимы крепежные планки. Как правило, они поступают в комплекте к лампам.

Накладные модели отличаются по внешнему виду. Они могут быть изготовлены в виде люстры, плафона, споты. Споты предоставляют возможность регулировки направления светового потока.

Лампы в таких светильниках лучше использовать люминесцентные и светодиодные. Они меньше всех нагреваются при работе.

К достоинствам накладных моделей относят:

• простой монтаж, доступность;
• простота обслуживания, замены ламп;
• различные варианты оформления.

Из недостатков стоит отметить возможную пожароопасность. Материалы, из которых изготавливаются потолок и стены должны выдерживать температуры, до которых разогреваются светильники во время работы. К  тому же при накладном способе крепления ухудшается возможность отвода лишнего тепла.

Например, люминесцентные лампы в открытом виде греются до 50-60⁰С, а в закрытом плафоне могут нагреться до 90⁰С. Качественные светодиодные лампы снабжены радиатором, который отводит тепло. Они нагреваются до 65⁰С, а некоторые элементы (например, конденсатор драйвера) – до 100⁰С.

Подвесные

Подвесные модели крепятся в перекрытия потолка при помощи анкерного крюка. Провода маскируются декоративными тросами или цепочками.

Для подвесных светильников подходят любые типы источников света, поскольку у них очень хороший отвод тепла. До потолка и стен тепло от ламп не доходит. С точки зрения энергоэффективности люминесцентные и светодиодные лампы подходят лучше всего.

Основные выводы

При поиске ответа на вопрос, как рассчитать освещенность в жилых помещениях, следует думать о себе, а не о нормативах. В сети интернет имеется множество таблиц и примеров расчетов. Их можно детализировать и корректировать как угодно, менять в процессе проведения работ по строительству или ремонту.

На самом деле расчет оптимального уровня освещенности не сложный, если имеется представление о параметрах, которые необходимо учесть.

Предыдущая
Освещение в квартиреМонтаж и схемы подключения двухклавишного выключателя
Следующая
Освещение в квартиреВ чем измеряется сила света и что такое световой поток
