Светильники на солнечных батареях. виды. устройство и работа

На что обратить внимание при выборе?

К выбору светильников нужно подходить внимательно. Прежде всего, ориентируйтесь на площадь вашего участка и его особенности.

Если участок не большой, то и светильники должны быть не очень мощные, ибо большое количество света на маленьком участке может плохо отразиться на вашем зрении.

• Как выбрать энергосберегающую лампу для дома — виды, характеристики и особенности применения (105 фото)

• Как выбрать влагозащищенный светильник: виды, правила выбора и классификация современных моделей (110 фото)

• Лучшие варианты люстры в зал: критерии выбора и советы дизайнеров. 75 фото красивых и оригинальных решений

Также обратите внимание на ёмкость аккумулятора. Если вы живёте в местности, где постоянно светит солнце и почти не бывает плохой погоды, то правильным выбором будет покупка светильников с большой емкостью аккумулятора

Принципиальная схема простого для повторения светильника

Приведенная ниже принципиальная схема светильника, работающего от энергии солнечного света весьма проста, и многократно опробована многочисленными любителями, специализирующихся на изготовлении полезных устройств своими руками.

Как она работает:

• В дневное время солнечная панель (S) преобразует энергию световых лучей в электрическую.
• Вырабатываемый ею ток через диод D1 заряжает аккумуляторную батарею (А).
• Положительный потенциал, приложенный к базе через резистор R1, «удерживает» транзистор Т1 в закрытом состоянии и светодиод D2 не горит.
• При значительном снижении освещенности солнечной панели транзистор открывается (из-за уменьшения положительного потенциала, приложенного к базе) и подключает светодиод D2 к аккумуляторной батарее. Светодиод начинает гореть.
• Диод D1 препятствует разряду аккумулятора через солнечную панель.
• С наступлением рассвета положительное напряжение, поступающее с «+» вывода солнечной панели на базу «закрывает» транзистор Т1 и светодиод D2 перестает гореть, а аккумуляторная батарея снова начинает заряжаться.

Критерии выбора деталей и цены

Выбор деталей зависит от того, насколько мощный светильник вы намереваетесь изготовить. Приводим конкретные номиналы для самодельного осветительного прибора мощностью 1 Вт и интенсивностью светового потока 110 Лм.

Так как в вышеприведенной схеме отсутствуют элементы контроля уровня заряда аккумуляторной батареи, то, прежде всего, необходимо обратить внимание на выбор солнечной батареи. Если выбрать панель со слишком маленьким током, то за световой день она просто не успеет зарядить аккумулятор до нужной емкости. И наоборот слишком мощная световая панель может перезарядить батарею за время светового дня и привести ее в негодность

Вывод: ток, вырабатываемый панелью, и емкость аккумулятора должны соответствовать друг другу. Для грубого расчета можно воспользоваться соотношением 1:10. В нашем конкретном изделии мы используем солнечную панель с напряжением 5 В и вырабатываемым током 150 мА (120-150 рублей) и аккумуляторную батарею форм-фактора 18650 (напряжением 3,7 В; емкостью 1500 мАч; стоимостью 100-120 рублей)

И наоборот слишком мощная световая панель может перезарядить батарею за время светового дня и привести ее в негодность. Вывод: ток, вырабатываемый панелью, и емкость аккумулятора должны соответствовать друг другу. Для грубого расчета можно воспользоваться соотношением 1:10. В нашем конкретном изделии мы используем солнечную панель с напряжением 5 В и вырабатываемым током 150 мА (120-150 рублей) и аккумуляторную батарею форм-фактора 18650 (напряжением 3,7 В; емкостью 1500 мАч; стоимостью 100-120 рублей).

Также для изготовления нам понадобятся:

• Диод Шоттки 1N5818 с максимальным допустимым прямым током 1 А – 6-7 рублей. Выбор именно этой разновидности выпрямительной детали обусловлен низким падением напряжения на нем (около 0,5 В). Это позволит использовать солнечную панель наиболее эффективно.
• Транзистор 2N2907 с максимальным током коллектор-эмиттер до 600 мА – 4-5 рублей.
• Мощный белый светодиод TDS-P001L4U15 (интенсивность светового потока – 110 Лм; мощность – 1 Вт; рабочее напряжение – 3,7 В; потребляемый ток – 350 мА) – 70-75 рублей.

Важно! Рабочий ток светодиода D2 (или суммарный общий ток при использовании нескольких излучателей) должен быть меньше максимального допустимого тока коллектор-эмиттер транзистора T1. Это условие с запасом выполняется для примененных в схеме деталей: I(D2)=350 мА

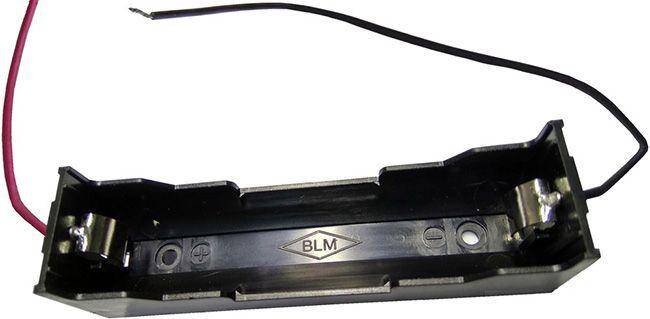

Батарейный отсек KLS5-18650-L (FC1-5216) – 45-50 рублей

Если при монтаже устройства аккуратно припаять провода к выводам аккумулятора, от покупки этого элемента конструкции можно отказаться

Батарейный отсек KLS5-18650-L (FC1-5216) – 45-50 рублей. Если при монтаже устройства аккуратно припаять провода к выводам аккумулятора, от покупки этого элемента конструкции можно отказаться.

• Резистор R1 номиналом 39-51 кОм – 2-3 рубля.
• Добавочный резистор R2 рассчитываем в соответствии с характеристиками применяемого светодиода.

Как можно организовать уличное освещение на солнечных батареях

Освещение на улице — сложная система и делится она на несколько составляющих:

• Охранное освещение, которое должно работать всегда, так как от него зависит безопасность. Как правило, это ограда, калитка/ворота, иногда — участок перед домом.

• Дежурное освещение — включается периодически, при необходимости. Например, подъездная дорожка должна освещаться, когда по ней едет машина или идет человек; баня — если в ней кто-то парится; сарай, к которому надо подойти в темное время суток.

• Декоративное. Подсветка декоративных элементов, кустов, деревьев, фрагментов здания. Работает обычно вечером, на ночь отключается.
• Функциональное. Чаще всего — это подсветка основных дорожек (от калитки- к дому, от дома — к гаражу и т.п.). Режим работы может быть — с вечера до утра, а может — только вечером и по мере необходимости (при позднем возвращении домой).

Не обязательно все части есть в любом уличном освещении частного дома, но все они могут быть. Большая часть этой системы, или даже вся она, может быть переведена на питание от солнечных батарей. Причем уличное освещение на солнечных батареях можно сделать двумя способами:

• Первый — устанавливать светильники и фонари с собственными вмонтированными батареями. Этот способ не требует больших затрат, но надежность его невелика. Каждый такой светильник снабжен собственной небольшой солнечной панелью и аккумулятором, который запасает энергию на протяжении светового дня. Мощность батареи и емкость аккумулятора малы. При нормальном заряде запаса энергии хватает на 10-14 часов работы, а в непогоду — как повезет. Может хватит на час работы. Потому такая система освещения от солнца может быть использована на не очень важных участках. Например, их можно ставить для декоративной подсветки участка, сада, огорода.

• Второй способ организации уличного освещения на солнечных батареях — это целая система. Потребуются солнечные батареи определенной емкости, к ним — аккумулятор, который запасет электроэнергию на период пасмурной погоды. Чтобы аккумуляторы не выходили из строя при превышении количества энергии в солнечные дни, нужен контроллер заряда аккумулятора. Все это — недешевые устройства. Зато, при правильном расчете, освещение участка от солнечных батарей будет гарантированным.

Выгодно ли использовать солнечные батареи для освещения участка? Ответ можно дать только в каждом конкретном случае. Эффективность гелиосистем очень сильно зависит от региона и количества солнечных дней. А экономическая выгода (окупаемость) — от тарифов на электроэнергию.

Установка и уход

Чтобы солнечные светильники прослужили как можно дольше, стоит придерживаться несложных правил:

• составить проект освещения, выбрать виды обычных фонарей и солнечных светильников, а для последних определить наиболее солнечные места;
• монтаж проводят аккуратно, чтобы не повредить светильник;
• во время эксплуатации корпус надо протирать от пыли, которая мешает проникновению лучей солнца;
• на период сильных морозов лучше прятать солнечные светильники в помещение, извлекая аккумуляторы;
• батарея нуждается в периодической замене;
• возле водоемов используются специальные водостойкие светильники.

https://www.youtube.com/watch?v=ytcreatorsen-GB

Пусть экономное и практичное освещение радует вас долгие годы!

Как выбрать подходящую модель?

Автономное уличное освещение для загородного владения выбрать не так просто. Этой операции «мешает» большое количество разнообразных моделей на прилавках магазинов. Даже приборы, выглядящие почти одинаково, могут иметь разную цену

Чтобы найти самую подходящую модель, надо обратить внимание на характеристики, обдумать, как и куда будет устанавливаться устройство

Мощность

Чтобы автономное уличное освещение давало необходимое количество света, надо учитывать площадь участка, а также число ламп, которые способны обеспечить отсутствие затемненных участков. В более привычных — обычных и люминесцентных — лампах многие разбираются без труда, однако эффективные светодиодные приборы имеют другие показатели.

Если мощность энергосберегающих (люминесцентных) изделий меньше, чем у обычных, в 5 раз, то светодиодные устройства имеют эту величину уже в 10 раз ниже. Например, светодиодные модели 4 Вт дают такой же световой поток, как приборы накаливания 40 Вт.

Класс защиты

Автономное уличное освещение, как и традиционное, будет работать надежно и без перебоев только в том случае, когда корпус (плафон) максимально защищен от влаги и пыли. Поэтому класс защиты IP44 — необходимое требование (больше — лучше, меньше — нельзя).

Отдельно надо сказать о материале. Прочность и устойчивость к механическим воздействиям — условия, обязательные для него. Самыми лучшими вариантами будут фонари, изготовленные из алюминия либо из ударопрочного пластика. Идеальное стекло — закаленная его разновидность.

Вид модели, способ монтажа

Первый определяет второй. При выборе способа монтажа обязательно учитывают то, какую площадь должен будет освещать прибор, насколько легко в выбранной точке принимать солнечные лучи, нет ли потенциальной опасности для модели. Есть несколько вариантов установки, все светильники делятся на такие конструкции:

Грунтовые. Эти устройства используют для освещения дорожек, а также в качестве декорации участка. Особенности конструкции — небольшая высота, наличие штыка, прикрепленного к стойке. С его помощью фонарь надежно фиксируют в грунте.
Светильники-столбы. Эти приборы — самые высокие, они могут быть полутораметровыми или выше. Большая масса требует надежного монтажа. Для таких конструкций выкапывают лунку, после фиксации светильника ее засыпают грунтом, его тщательно уплотняют. Есть модели, предназначенные для твердых покрытий — асфальта, плитки и т. п.
Настенные автономные фонари. Их выбирают для освещения придомовой территории, для декоративной подсветки стен, заборов

В этом случае монтаж уже более требователен: для настенного осветительного прибора важно правильное ориентирование по сторонам света. Солнечная батарея должна находиться там, где его больше.
Подвесные. Эти конструкции можно прикрепить в любом удобном месте

Фиксация может быть как гибкой (например, тросы), так и жесткой (кронштейны, балки). Главное условие для монтажа такое же, как и в предыдущем случае: максимум света на протяжении дня.
Встраиваемые. Их монтируют в одной плоскости с какой-либо поверхностью. Места для монтажа — ступеньки, края дорожек, зоны отдыха.
Декоративные. Основная их функция — украшение ландшафта. Их просто ставят в выбранное место.

Эти конструкции можно прикрепить в любом удобном месте. Фиксация может быть как гибкой (например, тросы), так и жесткой (кронштейны, балки). Главное условие для монтажа такое же, как и в предыдущем случае: максимум света на протяжении дня.
Встраиваемые. Их монтируют в одной плоскости с какой-либо поверхностью. Места для монтажа — ступеньки, края дорожек, зоны отдыха.
Декоративные. Основная их функция — украшение ландшафта. Их просто ставят в выбранное место.

Невообразимое количество моделей дает шанс выбрать то автономное уличное освещение, которое будет оптимальным — не слишком дорогим, но функциональным и эффектным.

При выборе модели надо обращать внимание на качество всех элементов. Например, долговечность такого оборудования зависит от аккумуляторной батареи. Дешевый прибор прослужит не слишком долго: он может потребовать замены спустя год

Никель-кадмиевые аккумуляторы, наоборот, будут работать 10-15 лет

Дешевый прибор прослужит не слишком долго: он может потребовать замены спустя год. Никель-кадмиевые аккумуляторы, наоборот, будут работать 10-15 лет.

1 Solar Motion Sensor Light

Конструкция светильника отличается компактностью (9,5х12,4х4,8 см), эргономичностью, удобством монтажа. В качестве креплений в комплект входят и специальный скотч, и прочные шурупы. Блок управления находится на фасадной части модели. С помощью расположенной слева кнопки можно при необходимости полностью отключить работу приспособления. Правая кнопка контролирует функционирование встроенного датчика движения.

При выборе данной модели следует обратить внимание на количество интегрированных светодиодов. В продаже есть несколько разновидностей устройства

LED-лампа излучает яркий белый свет, обеспечивая видимость в радиусе до 15 метров под углом 120 градусов. В пластиковом корпусе находится аккумуляторная батарея емкостью 1200 мАч, благодаря чему рабочая зона освещается непрерывно в течение 8-10 часов. Преимуществом приспособления является и малый вес (180 граммов). К тому же фонарь допускается использовать внутри помещений (гаражей, кладовок и т. п.).

Обновлено: 30-07-2019

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

Преимущества и недостатки

Второй, не менее интересный вопрос – какие преимущества и недостатки уличного освещения на солнечных батареях. Как плюсы, так и минусы системы довольно весомые и заставляют задуматься, стоит ли проводить такую подсветку у себя на даче.

Итак, среди основных преимуществ выделяют:

• Светильники и фонари можно быстро установить своими руками. Не нужно тянуть электропроводку под землей к каждой опоре, тем самым разрушая ландшафтный дизайн участка. В то же время не нужно понимать в электрике, по сравнению с вариантом, когда необходимо подключить прожектор или уличный фонарь на столбе
• Свет от солнечных светильников не бьет по глазам и мягко заливает поверхность по всему радиусу действия.
• Значительная экономия электроэнергии, т.к. на подсветку дачи потребуется не менее 3-5 ламп, мощностью от 50 Вт. Путем несложных арифметических расчетов можно узнать ежемесячный расход электроэнергии, который можно полностью сократить, сделав автономное уличное освещение на солнечных батареях своими руками.
• Система будет полностью автоматической, что очень удобно, если Вы приезжаете на загородный участок только по выходным. В остальное время светильники будут своеобразной охраной территории от злоумышленников.
• Освещение на солнечных батареях не представляет угрозы окружающей среде и человеку. Что касается последнего, это значит, что в заземлении светильников нет необходимости, т.к. они работают от безопасного напряжения.
• Уход за системой сводится к минимуму – нужно изредка протирать рассеивающий плафон и саму батарею от грязи и пыли.
• Длительный срок эксплуатации системы. К примеру, срок службы светодиодов достигает 50 тыс. часов, аккумулятора – до 25 лет (в зависимости от производителя и качества), солнечной батареи – до 15 лет. Итого, раз в 15 лет придется заменять устройства на новые.
• Имеют высокую степень защиты IP от 44 до 65, поэтому не боятся дождя и других неблагоприятных погодных условий.

Что касается недостатков, их не так много, но они весомые:

• Использовать только освещение на солнечных батареях на даче не получится, т.к. светильники не дадут яркую подсветку территории. К тому же, заряда хватает не больше, чем на 8 часов, если целый день была солнечная погода. Все равно важные участки территории придется освещать фонарями, работающими от электросети – ворота на улице, вход в дом, зону парковки и т.д.
• Стоимость мощных светильников высока – от 12000 рублей и выше. Далеко не каждый может себе позволить такую роскошь, тем более для установки на даче.
• Существуют отзывы покупателей о том, что в плохую погоду лампы уличного освещения на солнечных батареях плохо работают или не работают вообще. Сразу же следует отметить, что в пасмурную погоду зарядка будет происходить чуть ли не в 2 раза медленнее, то есть ночью свет проработает всего лишь 4-5 часов.

Как Вы видите, преимущества и недостатки системы действительно весомые и тут уже Вы сами должны решить, стоит ли приобретать такой вариант для своего дома. Обычно все упирается в материальные возможности.

Садово-парковые светильники на солнечных батареях: разновидности

В зависимости от размера и типа участка, ландшафтного дизайна и стиля общего оформления, светильники можно использовать различной формы, типа рассеивания света и прочих характеристик. Рассмотрим виды освещения для сада на солнечных батареях и их особенности.

Болларды

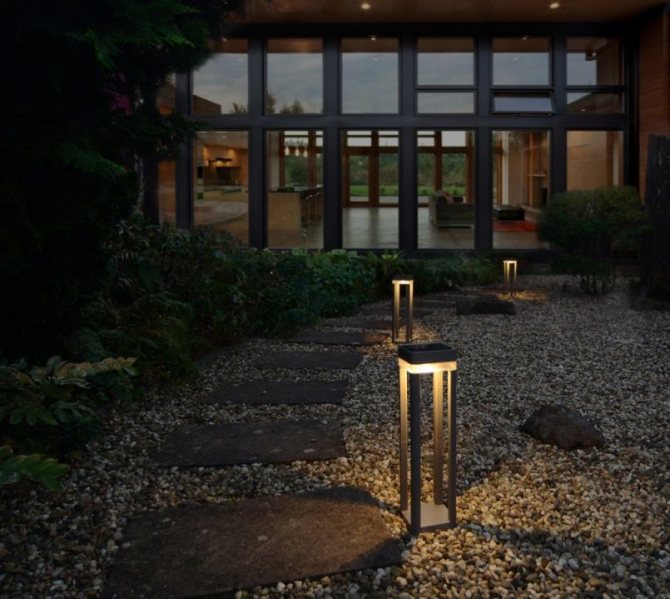

1. Светильники в виде столбов или болларды – это самый распространенный вид точечного освещения для садового участка.
2. Такой тип в основном предназначен для подсветки дорожек, тропинок, цветовых клумб, садовых фигурок и прочих элементов декора сада, где нет необходимости в ярком и сильном освещении.
3. По высоте светильники могут достигать от 50 до 150 см.
4. Дизайн источника света может быть самым разнообразным, все зависит от фантазии производителя, начиная от стандартной классики – шарообразной формы и конуса, заканчивая различными силуэтами статуэток, колокольчиков и пр.
5. Такие светильники легко перемещаются, их можно вынуть из земли и воткнуть плотнее на то место, где он будет в полной мере выполнять свои функции.
6. Чаще всего болларды применяют именно при оформлении участков в стиле хай тек и минимализм. Это выдвигающиеся из земли столбики со световым потоком, направленным вниз.

Встроенные светильники

Такие источники света в основном нужны для того чтобы обозначить контур объекта.
Обычно их устанавливают по периметру тропинки, в грунте, в ступеньках лестницы, а также используют в качестве подсветки различных объектов снизу, например, фасада здания, скульптур, арт-объектов, кустарников и т.д.
Такое освещение не должно быть слишком ярким и мощным, оно только выделяет и подсвечивает предмет или конструкцию, чтобы в темноте не сбиться с пути или обратить внимание на определенный предмет.
В основном встроенные светильники используют светодиодные, но если нужно подсветить фасад здания, там необходим определенный угол наклона и мощный пучок света, чтобы свет падал как можно выше и смог осветить все строение в длину.

Светильники для водяных сооружений

Если вы обладатель водоема, бассейна или фонтана, очень красиво буде смотреться подсветка такого объекта

Кроме того, использование подобного оформления домашнего водоема важно с точки зрения безопасности, ведь в темноте можно оступиться и оказаться в воде, даже если вы знаете свой участок очень хорошо. Ориентация на ощупь в полумраке все равно не застрахует вас и ваших детей от возможного падения.
Подсветку можно сделать как монохромную, так и разноцветную, а особо это актуально для фонтанов.
Светильники можно установить по периметру водяного сооружения или даже под водой. Однако не стоит их размещать так, чтобы свет попадал непосредственно на воду, так пучок света не будет проникать в глубину воды, и ожидаемого очарования от рассеивания освещения в водоеме вы не получите.

Однако не стоит их размещать так, чтобы свет попадал непосредственно на воду, так пучок света не будет проникать в глубину воды, и ожидаемого очарования от рассеивания освещения в водоеме вы не получите.

Декоративные светильники

1. Такие источники освещения для приусадебного участка зачастую служат просто его украшением.
2. Форма и цвет светильников такого типа могут быть самыми разными. Вы можете остановиться на форме сказочных героев, гирляндах из птиц, расположенных на деревьях или цветах с подсветкой.

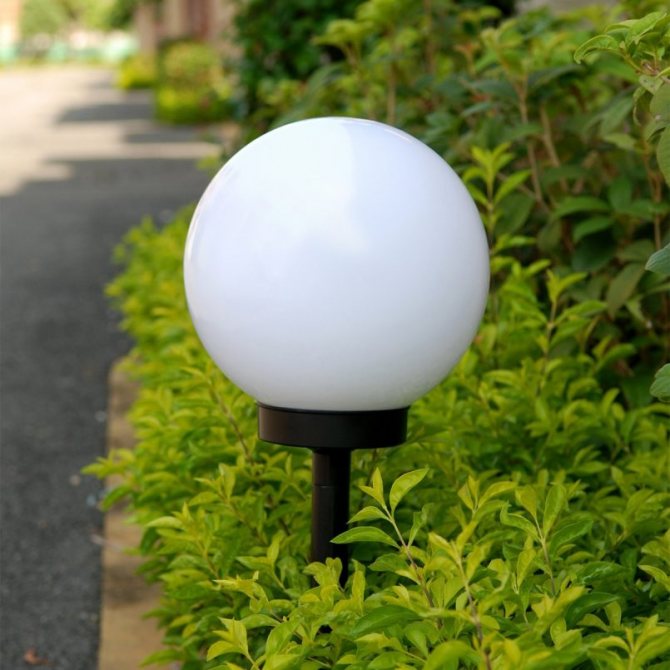

3. Очень сдержанно и изысканно смотрятся светильники шары на солнечных батареях, когда сад может приобрести стиль галактики с помощью форм светильников различных диаметров, размещенных на разной высоте.

Большие светильники

1. Этот тип освещения в основном устанавливают на крепкой опоре, так как они достаточно высокие и могут выполнять функцию больших уличных фонарей на электричестве.
2. Их аккумуляторы хорошо защищены от пыли и влаги. Такие фонари – недешевое удовольствие, поскольку внутри располагаются мощные светодиоды, которые при полной зарядке могут работать от 3 до 4 суток без перерыва.
3. Высота такого столба может варьировать до нескольких метров. Работают они круглогодично, независимо от поры года.

Светильники настенные

1. Эти источники освещения выполняют ту же функцию, что и встраиваемые светильники, но в них есть и свои особенности. Их следует устанавливать таким образом, чтобы солнечные лучи попадали на поверхность как можно дольше в течение дня, в противном случае они не будут успевать заряжаться должным образом.
2. При полной зарядке настенный светильник может работать до 10 часов, а если выдался пасмурный денек, тогда свою функцию такой источник света не сможет выполнить в полной мере. Чем солнечней и ярче будет день, тем лучше зарядится батарея.
3. Применяют такие светильники для освещения стен домов, гаражей, заборов и прочих сооружений.

Виды светильников на солнечных батареях

Не трудно понять, почему приборы на солнечных батареях сейчас столь популярны. Конечно, здорово, что такое освещение позволяет не платить за электричество, но для многих главным плюсом все же является возможность монтировать светильники, не прокладывая проводку. Все что нужно – вынуть прибор из коробки и установить его, например, около дорожки. На большинстве моделей присутствуют датчики темноты, так что вам даже о включении света не нужно думать – все происходит автоматически.

Данная технология развивается очень быстро. Светильники на солнечных батареях выглядят все более привлекательными, их свечение становится ярче, а время бесперебойной работы при этом увеличивается. Чтобы понять какой прибор подойдет именно вам, необходимо ознакомиться с ассортиментом и основными видами.

• Светильники на коротких подставках отличаются низкой ценой и простотой установки. Вы просто вдавливаете ножку в грунт и монтаж закончен.
• Подвесные фонари крепятся к потолку беседки, на ветки деревьев или на забор. Их можно использовать как предмет декора.
• Для подсветки забора зачастую используют светодиодные прожекторы, мощность которых приравнивается к лампе накаливания в 100 Ватт.
• Уличные фонари, установленные на ножку или столб. Используются на парковках, дворах с большой площадью или садах. Также применяются для освещения автомобильных дорог.
• Для подсветки фасада здания используют настенные солнечные светильники.

О назначении «солнечных» светильников

При покупке осветительных приборов для сада важно учесть, какую функцию они будут выполнять. Всего различают три группы освещения: декоративные, для дорожек и прожекторы

Декоративные светильники

Декоративные лампы придают приятное освещение вашему участку. Они отмечают конкретное место, их цель вовсе не связана с максимальной освещенностью территории. Из-за слабого светового излучения срок службы декоративной подсветки значительно превышает аналоги на солнечных батареях. Достаточно частое явление, когда декоративное освещение работает несколько ночей подряд, зарядившись в один яркий солнечный день.

Зарядка приборов происходит полноценно даже в пасмурную погоду. Обычно эти светильники испускают не белый, а желтый свет, некоторые модели даже способны мерцать и создавать эффект пламени. Благодаря желтому цвету, потребление электричества у таких светильников снижено. Помимо эстетической функции декоративные автономные светильники используются и для освещения потенциально опасных мест. Это зона хранения инструментов, область с декоративными элементами ландшафта и так далее. Светильники-декорации являются самыми доступными, отличаются сравнительно низкой стоимостью.

Светильники для дорожек

Эти светильники освещают дороги и тропы на участке. Таких приборов, как правило, требуется несколько вдоль всей дорожки. Такой подход позволяет максимально обезопасить путь. Существует несколько способов крепления: их можно подвесить, воткнуть в землю или же просто поставить на поверхность. Свет в таких приборах всегда направлен вниз.

Большинство моделей светильников для дорожек оборудовано ручными переключателями. Таким образом экономится заряд, а приборы используются только при необходимости. Самые удобные светильники оборудованы датчиками движения, которые включаются автоматически при приближении объекта к дорожке. Этот тип фонарей дает освещение средней мощности и относится к средней ценовой категории.

Прожекторы

Эта разновидность автономных светильников сама мощная, поэтому подобные приборы стоят дорого

Важно понимать, что большая мощность не подразумевает отдачу света, аналогичного характеристикам прожектора в 100 ватт. Максимальная мощность автономного прожектора напоминает 40-ваттную лампу накаливания, и этого вполне достаточно

Большинство приборов сконструировано таким образом, что их можно монтировать разными способами. Вы можете осветить прожекторами вход в дом, на участок или парковку. Как правило, именно эти лампы на солнечных батареях отличаются повышенной прочностью. Несомненно, все подобные светильники защищены от погодных условий и прямого солнечного света, но в данном случае уровень защиты гораздо выше. Особенности конструкции позволяют получить больше света при низких температурах.
