Как правильно обжимать провода наконечниками

Как обжать наконечник штыревой

Это простая операция. Просто сделайте её один раз и можете считать себя знатоком в этой теме. Возможно потребуется две или три попытки, но давайте начнем с самого начала. Рассмотрим два примера:

1. Будем сжимать проволоку с поперечным сечением 2,5 мм2, используя втулку 2,5 / 8
2. Скрепим два проводника на одном конце: один 2,5 мм, вторая секция 1,5мм2 с помощью втулки 2 х 2,5 / 10

Полезное: Часы реального времени — модуль для Arduino

Обжим одиночной втулки с проводом

Прежде всего удаляем изоляцию с тестового 3-х жильного кабеля с поперечным сечением 2,5 мм. Лучше использовать съемник изоляции, но можно по классике — с помощью ножа.

После снятия общей внешней изоляции снимаем изоляцию с конца каждого провода отдельно. Стоит зачистить изоляцию на такую ​​же длину, как длина втулки, которая в этом случае составляет 8 мм.

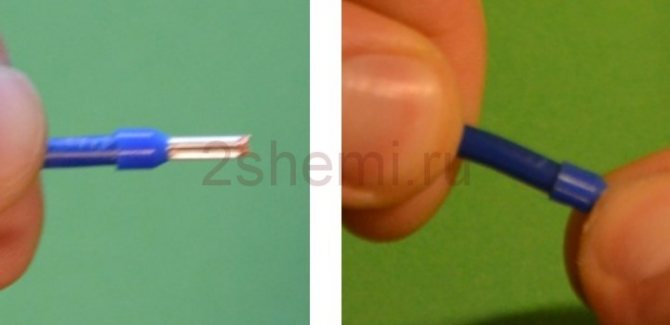

Теперь все что нужно сделать, это надеть втулку (трубочку) на конец провода. В идеале изоляция гильзы будет совпадать с изоляцией провода.

Неприемлемо размещать наконечник так, чтобы были видны медные провода между изоляцией провода и изоляцией наконечника. Такое соединение и ненадёжно, и небезопасно!

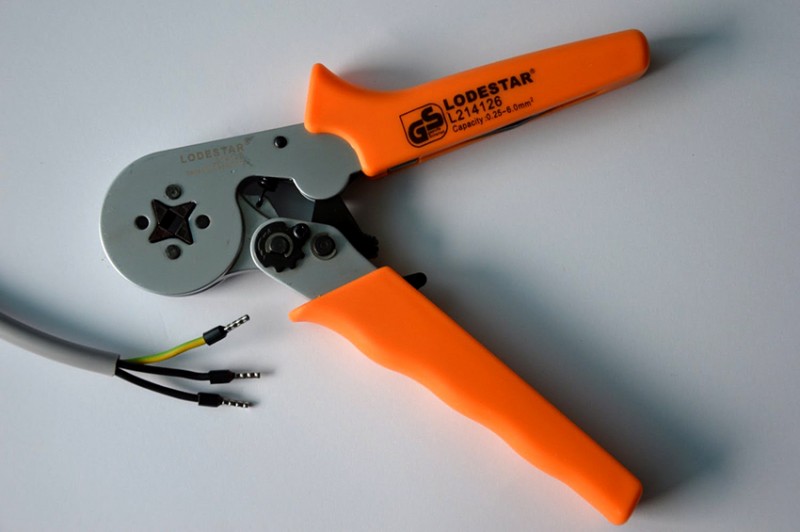

Теперь надо вставить втулку в отверстие инструмента нужного размера и сжать его. Находим 2,5 на обжимном устройстве и вставляем его до конца трубочки с проводом, затем нажмите ручку и всё сделано.

Можно проверить сидит ли надёжно наконечник на проводе, одной рукой удерживая шнур, а другой потянув за кабель. Возможно придётся поджать ещё, если наконечник двигается.

Обжим двойного штыревого наконечника

Зажим двух проводов на одном конце требует использования двойной клеммы для заданного поперечного сечения кабеля.

Первый шаг идентичен. Удаляем изоляцию с концов обоих проводов. Двойной наконечник, который наденем, имеет длину втулки 10 мм, поэтому потребуется немного больше изоляции, чем в предыдущем случае. Удерживая оба провода параллельно друг другу, всунем их в конец гильзы. Не нужно предварительно скручивать кабели между собой. Медленно (чтоб не разлохматились) надеваем наконечник на провода.

После насаживания трубочки достаточно вставить наконечник с проводами в соответствующее отверстие в обжимном устройстве. Наконечник имеет размер 2 X 2,5, поэтому отверстие 2.5 будет слишком маленьким. Тут подходит отверстие 4 мм2.

Нажимаем на наконечник сжав ручку приспособления. Готово!

Обжим витой пары без инструмента (кримпера)

Если все необходимое у вас есть, можно приступать к изготовлению кабеля. Постараюсь показать все максимально подробно и пошагово.

1

2(фото выше)

3

4

Вставляем проводки до упора. Они должны зайти полностью, и упереться в переднюю стенку коннектора.

5(может у вас что-то другое)

Контакты нужно вдавливать сильно. Так, чтобы они пробили кабель. Сам контакт должен не просто выровняться с корпусом коннектора, а быть немного утопленным в корпус. Занятие не самое простое. Я когда обжал кабель отверткой, то он с трудом вставлялся в LAN порт роутера (но уже работал) после чего я еще дожал контакты с помощью отвертки.

После того, как я обжал каждый контакт, я еще защелкнул фиксатор кабеля. Он просто вдавливается внутрь и прижимаем внешнюю изоляцию.

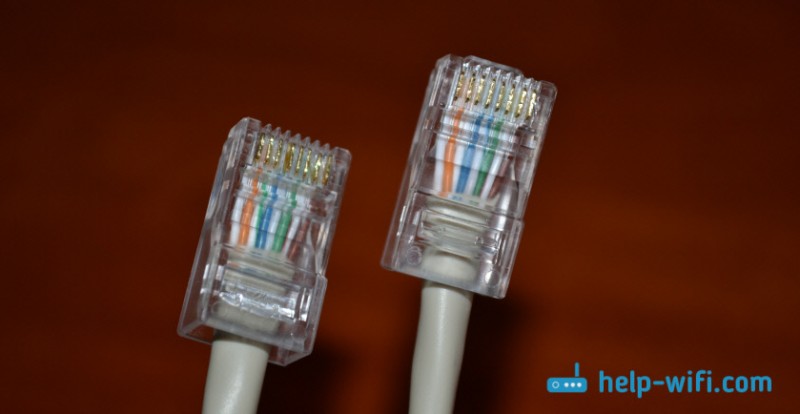

Все готово. Делаем все то же самое с другой стороны кабеля. У меня получилось вот так:

Как видите, сами контакты немного повреждены отверткой. При обжиме с помощью кримпера таких повреждений нет.

Я проверил кабель подключив с его помощью ноутбук к маршрутизатору. Интернет на ноутбуке появилась, а это значит, что все получилось и работает. У меня получилось изготовить сетевой кабель с первого раза. Даже без специального инструмента, с помощью обычного ножа и отвертки. Надеюсь, у вас так же все получилось.

Что делать, если сетевой кабель не работает?

Может быть и такое. Но я бы не спешил сразу сваливать все на кабель. Вполне возможно, что проблема в маршрутизаторе, компьютере, или другом устройстве которое вы подключаете. Нужно проверить.

• Подключите с помощью изготовленного кабеля другое устройство. Если есть возможность, проверьте устройства подключив их другим кабелем. Чтобы убедится, что дело именно в сетевом кабеле, который мы только что обжали.
• Обязательно внимательно проверьте последовательность проводов в коннекторе в соответствии со схемой.
• Если вы перепутали последовательность проводов, то откусите коннектор и переделайте.
• Если все по схеме, то возьмите отвертку, и дожмите контакты на коннекторе. Вполне возможно, что нет контакта.

24

Сергей

Полезное и интересное

Кримпер для обжима изолированных наконечников

Качественный электромонтаж невозможно выполнить без качественного инструмента. Не у всех есть кримпер для обжима наконечников, поэтому на практике коллеги часто проявляют смекалку и иногда приходится видеть чудеса инженерной мысли. Например, использовать лужение проводов (я имею в виду многожильный провод). Это конечно хороший способ, но подходит не всегда и везде. К тому же весь этот процесс занимает много времени, если объем работы большой также приходится постоянно носиться с раскаленным паяльником, что не всегда удобно.

Шедевром, который мне часто приходилось видеть являются наконечники, обжатые с помощью плоскогубцев. Суть данного метода заключалась в надкусывании режущей частью плоскогубцев наконечника с проводом, делая несколько вмятин по всей его длине. «Обжимая» наконечники таким способом, существует риск повредить жилы кабеля. Друзья, мы все понимает, что это каменный век и пару десятков лет назад такие условия монтажа подошли бы, но не сегодня.

Совсем не обязательно покупать дорогой инструмент, можно купить хороший и надежный кримпер для наконечников за умеренную стоимость в соответствии цена-качество. Тем более на сегодняшний день полно универсальных инструментов, которые в одном исполнении сочетают несколько функций.

Зачем нужен обжим и опрессовка проводов

А можно ли вообще обойтись без гильзования и обжатия? Что плохого в простом креплении проводов к автоматам и другим приборам?

При простом зажиме пучок провода распушается и раздавливается в стороны. Некоторые отдельные проводники вообще могут быть повреждены. Такие жилы, разрушенные и отделенные от основного пучка, уже не принимают участия в контакте и пропуске через себя токовой нагрузки.

Все это приводит к тому, что оставшихся жил не хватает и происходит нагрев мест соединения. Кроме этого, оголенная медь из которой выполнены жилы проводов остается доступной для попадания влаги и кислорода. А это приводит к ее потемнению и окислению. Один раз обжав проводник наконечником или гильзой, вы избавите себя от всех этих проблем в дальнейшем.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Итак, как правильно обжимать провода наконечниками

Кроме подбора необходимых проводов и наконечников для выполнения данной задачи потребуется специальный инструмент, который называется «кримпер» или же пресс-клещи.

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

Особое внимание следует обратить на тип кабеля, в бытовых условиях силовой кабель может быть двух типов:

• с монолитной жилой;
• многожильный.

При обжиме провода с монолитной жилой достаточно снять слой изоляции с небольшим запасом (до 0.3–0.5 см), (с помощью инструмента или же используя нож для снятия изоляции), затем выпрямить и обезжирить участок, с которым будет проводиться работа, после чего следует надеть на шнур термоизоляционную трубку.

Затем, выбираем на инструменте (перемычкой в матрице) определенное сечение и тип наконечника. После проведения вышеперечисленных манипуляций надо вставить подготовленный конец провода в наконечник, предварительно убедившись в отсутствии трещин в нем.

Установите рычаг блокировки храпового механизма. Невыполнение данное пункта грозит некачественным обжимом наконечника и, соответственно, плохим качеством соединения.

Заключительная часть обжима инструментом  провода с монолитной жилой:

• убеждаемся в правильности соединения;
• вставляем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы выбились на лицевой или тыльной сторонах наконечника;
• до конца утапливаем оголенный участок провода в наконечник;
• прилагая усилие нажимаем на рукоятки кримпера;
• как только операция будет выполнена рукоятки автоматически начнут возвращаться в исходное положение (для этого необходимо перевести рычаг блокировки храповика в состояние «заблокировано»);
• оконцевание шнура выполнено, заключительным шагом будет надевание термоусадочной оплетки на место соединения и прогрев её специальным феном или же зажигалкой.

Если рукоятки не возвращаются в изначальное положение, то данная проблема может быть вызвана из-за следующих проблем:

• слишком слабое сжатие ручек инструмента;
• неисправность храпового механизма;
• «слабая» пружина в храповике;
• не до конца установлен рычажок блокировки храповика.

Если же предстоит оконцевать многожильные провода, то вышеуказанную методику применять не стоит, так как имеет множество нюансов.

Поэтому провода с большим количеством жил обжимаются по следующей инструкции:

• снять часть изоляции с провода (с небольшим запасом до 0.3–0.5 см), крайне желательно при удалении изоляции пользоваться специальным инструментом, позволяющим снять оплетку и не повредить жилы кабеля, но при отсутствии такого инструмента допускается использовать острый нож (при снятии изоляции следует убедиться в том, что не были затронуты жилы провода);
• надеть на шнур небольшой кусок термоизоляционной оплетки;
• после чего оголенный участок необходимо обезжирить спиртом и нанести специальную электропроводную пасту (самыми распространенными вариантами являются составы типа «КВТ» и «ЭПС»).

После вышеперечисленных манипуляций обработку кабеля можно считать законченной.

выставляем в матрице устройства необходимое сечение и тип наконечника;
устанавливаем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы находились на лицевой или тыльной сторонах наконечника;
расправленные жилы кабеля заправляем в наконечник до упора (Внимание! Скручивать жилы кабеля запрещается);
прилагая усилие нажимаем на рукоятки кримпера;
обжатие многожильного провода выполнено, теперь возвращаем заранее надетую на шнур термоусадку на место соединения и прогреваем её строительным феном, паяльником или турбозажигалкой;
после выполнения операции рукоятки должны вернуться в стандартное (разжатое положение), если этого не произошло, то причиной тому могут быть проблемы, описанные выше.

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

1. пресс-клещи для опрессовки модификаций ПК2 и ПК2М. Применяются для оконцевания жил с сечением до 10 кв. мм;
2. инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
3. гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
4. в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
5. гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Когда выбор наконечников сделан, переходят к подбору необходимого обжимного инструмента. Одним из видов профессиональных инструментов являются ручные пресс-клещи, или кримперы. Они предназначены для работ по обжимке кабелей и проводов.

Виды пресс-клещей

Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клемм и контактных гильз разного размера. Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Электропассатижи – это многофункциональный инструмент для профессионального использования. Им можно выполнить практически любые работы с проводами. В основном электропассатижи применяется для резки и снятия изоляции с проводов, но также ими можно обжимать неизолированные и изолированные наконечники кабелей.

Кримпер – это инструмент для обжима наконечников проводов, для обжима витой пары, коннекторов. Он имеет две длинные рукоятки (подвижной может быть одна или обе) и массивную рабочую часть в виде металлических губок, в которых предусмотрены отверстия для кабелей.

При сведении рукоятей смыкаются губки, и методом силового вдавливания осуществляется обжим кабельного соединителя. У некоторых моделей на рабочей части есть лезвие, что упрощает работы – для отрезания кабеля не требуется дополнительного инструмента.

Как выбрать пресс-клещи

Как выбрать пресс-клещи:

• Диапазон опрессовки. Эта характеристика показывает максимальные и минимальные сечения кабелей, которые ручные пресс-клещи способны опрессовать. Если предстоит работать с кабелями небольших сечений, то стоит выбрать пресс-клещи с диапазоном от 0,5 до 6 мм2, а для толстых кабелей нужно приобретать инструмент с диапазоном 10 — 25 мм2.
• Изоляция ручек. Обычно ручки пресс-клещей изготавливаются из пластика, но у некоторых моделей кримперов есть специальные прорезиненные вставки. Резина не проводит электрический ток, поэтому если кабель, с которым работают ручными пресс-клещами, окажется под напряжением, человеку не будет грозить опасность поражения током.

Основные правила опрессовки

Руководствуйтесь несколькими правилами, которые упростят процесс опрессовки и повысят качество конечного результата при работе с кабельными наконечниками или гильзами:

• наконечник должен быть подобран технически грамотно, с учетом всех нюансов;
• не спеша зачистите жилы, удалив все следы изоляции;
• выполняя работы, используйте только качественный инструмент;
• найдите матрицу, которая подходит для опрессовки;
• четко соблюдайте последовательность обжима кабеля.

Применяя инструмент, убедитесь в том, что вы правильно установили размеры отверстия, иначе можно повредить соединительные компоненты.

Штыревые изделия НШВИ

Штыревые втулочные наконечники (сокращенно – НШВИ) производятся из специальной электролитической меди, тыльная часть которой защищена изоляционным слоем. Материал обязательно обрабатывается гальваническим лужением. В бытовой и промышленной сферах НШВИ применяются для опрессовки кабеля сечением 0,2 кв. мм и выше.

Обратите внимание! Помимо буквенной маркировки для обозначения диаметра гильзы используется еще и цветная

Нюансы работы с НШВИ

НШВИ идеально подходят для опрессовки многожильного провода, но будут неуместны при работе с кабелем, состоящим из одной жилы. Процесс опрессовки осуществляется следующим образом:

1. Выберите сечение провода и кабельный наконечник нужной марки. Убедитесь в том, что жилы просовываются внутрь изделия со стороны «юбки».
2. Выбирая данный компонент, сделайте определенный запас. Например, провод, сечение которого составляет 1,25 кв. мм, должен опрессовываться наконечником с сечением 1,5 кв. мм и выше при размере «юбки» не более 2,5 кв. мм.

Необходимые инструменты

В процессе оконцовки одно- или многожильного кабеля используется специальный инструмент, позволяющий добиться нужного усилия и обеспечивающий надежность результата. Вы должны иметь под рукой:

• пресс-клещи ПК2 и ПК2М подходят для опрессовки проводов, сечение жил которых не превышает 10 кв. мм;
• ПК1 и ПК1М – инструмент с повышенной мощностью по сравнению с ручными клещами;
• гидравлические клещи, как и ПК2, могут применяться для кабеля сечением не более 10 кв. мм;
• на промышленных предприятиях применяют ручные прессы, подходящие для кабеля сечением до 250 кв. мм;
• для жил, общее сечение которых еще больше, используется гидравлический пресс, оснащенный электрическим приводом.

Наличие храпового механизма в пресс-клещах повышает надежность выполнения работ: до их окончания инструмент не разожмется.

Гильзы для проводов под опрессовку

Далеко не всегда уместно использование стандартных кабельных наконечников, поэтому вместо опрессовки может выполняться оконцовка гильзами. Под медные кабели используют гильзы ГМЛ (медные луженые), под алюминиевые – ГАО (закрытая гильза из алюминия). Когда соединяются два элемента из разных материалов, то берется гильза, созданная из сплава алюминия и меди.

Подготовка к опрессовке

Перед тем как вставить жилу внутрь наконечника, нужно выполнить тщательную подготовку:

1. Удалите изоляцию с конца провода нужной длины (для этого воспользуйтесь специальным инструментом, позволяющим избежать повреждения жилы).
2. Вручную скрутите все жилы и затолкайте внутрь наконечника со стороны «юбки».

Запрессовка кернером

Самый простой и быстрый способ – это запрессовка с помощью кернера. Для этого вам потребуется:

обыкновенный молоток

сам наконечник, не важно какого вида и производителя

тиски либо кувалда

кернер или в крайнем случае, одноразово можно использовать гвоздь на 200мм

Процесс очень прост и незамысловат:

• вставляете наконечник в провод
• кладете его на жесткую поверхность – наковальню, тиски, широкую сторону кувалды
• и равномерными ударами молотка по кернеру делаете точечные вмятины на наконечнике. Сначала с одной стороны, потом с другой.

При этом не нужно, как многие делают, предварительно расплющивать наконечник молотком. В процессе ударов это произойдет в любом случае.
Количество керн, то есть лунок от ударного воздействия на металл, зависит от длины наконечника.

При этом на обратной стороне наконечника, точки опрессовки не должны быть симметричны тем, что на лицевой части, а смещены на пару миллиметров.

Самое главное при этом не продырявить наконечник насквозь и контролировать силу удара. Поэтому если вы используете для этого гвоздь 200мм, прежде всего следует его затупить.

В итоге у вас получится достаточный контакт, который конечно не сравним с опрессовкой профессиональным инструментом ПГР-70, но при отсутствии сверхноминальных нагрузок прослужит долго.

Самое главное в этом способе правильно подобрать сечение провода и наконечника. Заявленное сечение очень часто бывает меньше фактического.

Для надежного контакта провод должен плотно входить внутрь гильзы без всякой слабины. Поэтому данный момент всегда проверяется вручную, не стоит слепо доверять цифрам на оболочке кабеля и на лопатке наконечника.

Область применения

Пресс клещи имеют широкий диапазон применения в сфере радио,- и электротехники. Используют кримпер для обжима:

• тонкостенных наконечников многожильных проводов;
• толстостенных коннекторов многожильных проводов;
• гильз кабеля большого сечения;
• гильз последовательного соединения проводов;
• разъёмов RJ-45 компьютерных кабелей.

Обжим тонкостенных наконечников многожильных проводов

Пресс клещи КВТ

Тонкостенные коннекторы подразделяются на три вида:

1. НШВИ;
2. Ножны;
3. Кольцевые.

НШВИ

Штыревые наконечники необходимы для надёжной фиксации проводов в гнёздах радиотехнического оборудования. Наконечники сделаны из тонкого металла для того, чтобы плотно охватывать многожильные кабели малого сечения в диапазоне от 0,5 до 3,5 мм2. Арматуру обозначают маркировкой НШВИ.

Важно! Обжимники с маркировкой размеров проёмов 0,5-3,5 мм2 надёжно и прочно обжимают наконечники НШВИ, которые часто применяются при сборке различных радиотехнических устройств. НШВИ

НШВИ

Ножны

К тонкостенным наконечникам для многожильных проводов относятся коннекторы-ножны. Они применяются для последовательного сочленения проводов в устройствах с высокотемпературными условиями там, где пайка может потерять свои свойства. Это утюги, электрочайники, микроволновые печи и различные нагревательные приборы.

Для обжима клемм типа ножны применяют кримперы со специальными матрицами. Клемма имеет две пары скоб. Одна из них зажимает оголённый пучок проводов, Вторые скобы охватывают участок изолированного проводника. Клеммы различают на «папу» и «маму». Соединение происходит вхождением пластинки одного наконечника в трубчатые зажимы второй клеммы.

Клеммы-ножны

Кольцевые

Клемма имеет конфигурацию кольца для винтового крепежа. Для их опрессовки применяют обжимники с матрицами под сечение проводов от 0,25 до 16,8 мм2. Кольцевые хвостовики используют для крепления проводов в различных токораспределительных коробках и щитах.

Кольцевые тонкостенные наконечники

Обжим толстостенных коннекторов многожильных проводов

Массивные наконечники используют для обжима многожильных проводов и кабелей с предельным сечением 16 мм2. Обжимные клещи типа ПК-16У предназначены для таких работ. Кримпер развивает мощное усилие на губках матриц. Поэтому пресс клещи применяют только для многожильных проводов. Одиночную жилу инструмент может легко перекусить.

Клещи ПК-16У

Обратите внимание! Литера «У» в маркировке обжимного инструмента означает, что инструмент оснащён усиленным храповым механизмом

Опрессовка гильз кабелей большого сечения

Для опрессовки гильз кабелей большого сечения применяют ручной гидравлический пресс. Это пресс клещи, которые развивают мощное усилие, благодаря вмонтированному гидравлическому механизму.

Гидравлический пресс

Усиленный кримпер особенно нужен при прокладке и коммутации силовых кабелей в энергощитах, как промышленных объектов, так и в зданиях различного назначения.

Последовательное обжатие гильз проводов

Последовательное соединение проводов производится при наращивании длины электрической цепи. Особенно это востребовано при соединении жил разных металлов. При сочленении алюминиевой жилы и медного провода используют сквозную обжимную втулку. Гильза обеспечивает не тесный контакт разноимённых металлов, чем исключает разрушительное взаимовоздействие атомных решёток разных проводников.

Обжим производят в следующем порядке:

• провода освобождают от изоляции на расстоянии, равном половине длины гильзы;
• жилы заводят во втулку с обеих сторон;
• обжим делают кримпером с обеих сторон гильзы.

Обжим разъёмов RJ-45 компьютерных кабелей

Полимерные разъёмы RJ-45 обеспечивают быстрое подключение кабелей к компьютерам или подсоединение к ним дополнительного оборудования. Кабелем в этом случае является витая пара, где изолированные жилы переплетены друг с другом.

Клещи для обжима сетевых кабелей

Для витой пары используют кримперы со специальными матрицами. Обжим осуществляют в несколько этапов:

• провод очищают от внешней оболочки на длину, равную глубине пластикового разъёма;
• витую пару разделяют на отдельные проводки и группируют по цветам в определённом положении (см. ниже дополнительную информацию);
• проводки заводят в специальный проём клещей и зачищают кончики жил от изоляции;
• кримпером охватывают пластиковый разъём;
• в корпус RJ-45 вставляют группу жил до упора;
• сжимая клещами пластик, провода запрессовывают в разъём.

Полимерный наконечник RJ-45

Провода сетевого кабеля группируют слева направо перед входом в разъём:

• бело-оранжевый;
• оранжевый;
• зелёно-белый;
• синий;
• сине-белый;
• зелёный;
• бело-коричневый;
• коричневый.

Кратко о наконечниках

Ну и последнее, о чем хотелось бы поговорить – с помощью каких наконечников можно оконцевать провод и кабель в домашних условиях. На сегодняшний день в промышленности и быту пользуются популярностью следующие изделия для оконцевания:

• ТМ – медный, без покрытия;
• ТМЛ – медный, электролитический луженный;
• ТМЛ (о) – дополнительно присутствует контрольное окно, позволяющее визуально определить, полностью ли жила зашла в наконечник;
• ТАМ – алюмомедный, позволяют безопасно прикрепить алюминиевый проводник к медной шине;
• ТА – алюминиевый;
• ПМ – медный, под пайку;
• НШП – штифтовой, используется для подключения автоматических выключателей и другой защитной автоматики последних моделей с помощью обжатого штыря;
• НБ – наконечники со срывными болтами, позволяют выполнить опрессовку затягиванием болта, в результате чего вы срываете его шляпку. После этого болты раскрутить не получится, а оконцевание жил получится достаточно качественным.

Вот мы и перечислил наиболее популярные виды наконечников, позволяющих оконцевать проводник для безопасного подключения к шинам и электроприборам. Следует отметить, что соединение с помощью опрессовки разрешается в ПУЭ 2.1.21 (глава 2.1 ПУЭ), в отличие от скруток! Одним из важнейших моментов является правильный выбор наконечника или гильзы под сечение токопроводящей жилы. Если наконечник будет слишком большим – не получится добиться хорошего контакта, если слишком маленьким – жила в него просто не влезет. Также не обжимайте большие наконечники матрицами значительно меньших размеров! А обжим слишком большим инструментом не обеспечит надежный контакт.

При выборе наконечников обращайте внимание на их маркировку, которая выглядит следующим образом:

ТМ (к примеру)-XX-YY, где:

• XX – сечение проводника под обжим;
• YY – диаметр отверстия под зажимной болт.

Чем обжать наконечники для проводов: перечень подходящих инструментов

Для установки металлических соединителей на провода не допускается использование инструментов, которые не предназначены для этих целей. Существуют специальные обжимники наконечников для проводов. Каждый из них располагает уникальными возможностями, поэтому может применяться в определенных условиях. Сфера использования различных видов инструментов для обжима проводов наконечниками:

Чаще всего для обжима наконечников используют гидравлические или пресс-клещи

1. Пресс-клещи ПК2М и ПК2 – предназначены для обжима проводов, размер сечения которых не превышает 10 мм².
2. Пресс-клещи ПК1М и ПК1 – ручные клещи, которые гораздо мощнее предыдущего варианта.
3. Гидравлические клещи – рассчитаны на опрессовку кабелей, имеющих размер сечения до 10 мм².
4. Ручной пресс – используется в промышленном производстве на проводах размером до 240 мм².
5. Электроприводный гидравлический пресс – предназначен для опрессовки проводов сечением до 300 мм².

Инструмент, укомплектованный шарнирами, имеет увеличенную силу нажима. При этом человеку не придется прилагать много усилий, чтобы установить наконечник. Самыми удобными в работе считаются приспособления с храповым механизмом.

Технология обжимки наконечников для проводов: одинарных, двойных и силовых

Если сращивание проводов с помощью наконечника выполняется впервые, желательно потренироваться, прежде чем приступать к работе. Для этого можно использовать ненужный кусок кабеля. В противном случае мастер рискует испортить не только соединитель, но и весь провод.

Перед тем как проводить опрессовку впервые рекомендуется потренироваться на ненужном кабеле

Рекомендации по применению одинарных штыревых наконечников для проводов:

1. Чтобы предотвратить выпадение жил из гнезда, при размещении провода в отверстии инструмента его нужно зафиксировать.
2. Опрессовка с помощью клещей выполняется до того момента, когда подключается храповый механизм, который блокирует инструмент, предотвращая его разжим.
3. Если установка соединителя производится вручную, то степень ее качества можно определить, потянув наконечник рукой. Если все выполнено правильно, деталь будет сидеть плотно и не станет перемещаться.
4. Допускается использование инструмента двухконтурного обжима. В этом случае сжимаются изолятор и втулка в гнездах, имеющих разный диаметр.

Подключение к фазе двух проводов можно выполнить с помощью одного контакта. Если производится установка модульных автоматов, для соединения нужно применять специальные перемычки. В результате к одному контакту присоединяют два кабеля. В этом случае для обжима проводов наконечниками желательно использовать НШВИ.

Подобная процедура имеет свои особенности:

• в манжету одновременно вставляются два кабеля;
• для обжима предпочтительно применять пресс-клещи, имеющие размер матрицы 6 мм².

В остальном процесс установки двойного соединителя выполняется так же, как и одинарного.

Провода необходимо тщательно зафиксировать в гнезде, чтобы в дальнейшем они не выпадали

Для обжима наконечниками силового кабеля рекомендуется использовать медные изделия с луженым защитным покрытием. Иногда после отрезки провода его край распушивается и увеличивается в размере. Если такое случилось, нужно снять лишнее на краях с помощью точила. Провод необходимо разворачивать так, чтобы точильный круг срезал излишек вдоль жилок, но при этом ни в коем случае не загибал их.

Независимо от типа используемого наконечника, не допускается совмещение метода обжима с пайкой. Нельзя, чтобы контактная часть на проводах была выполнена из чистого олова. Наконечники, как правило, обжимаются 1-2 раза на расстоянии 1-2 мм, гильзы – от 2 до 4-х раз.

Перед установкой наконечника нужно убедиться, что все жилы на срезе имеют одинаковую длину. В противном случае соединение будет некачественным. Иногда жилы повреждаются или ломаются, поэтому проводку нельзя скручивать перед монтажом наконечника. Если это требование игнорировать, в процессе обжима они будут передавлены, нарушится передача тока.

В целом с опрессовкой кабелей в домашних условиях может справиться любой. Основной причиной ошибок является несоответствие размеров провода и наконечника. Не рекомендуется использовать в работе самодельные соединительные детали. Также не допускается разрезание гильзы на две части в целях экономии.

Типы наконечников под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки. Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.

Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта. Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.

Качественный контакт в соединении, переходное сопротивление:

Качественный контакт в соединении, переходное сопротивление

Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).

Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:

• с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
• под опрессовку электролитический луженный с разными отверстиями под крепления.

Маркировка этого вида наконечников следующая:

• без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
• с покрытием, ТМЛ – Х – У.

Наконечники

Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно. Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.

Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.

Алюмомедный наконечник

С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.

Наконечники НШВИ

Кабельные наконечники под опрессовку НШВИ, — это штыревое втулочное с изоляцией изделие. Электролитическая медь — это материал, из которого он изготавливается, на тыльной стороне устанавливается изоляция, которая толще металлической части. Когда оконцованный провод этим наконечником вставляется в гнездо, под зажим снаружи остается только изолированная его часть. В промышленности и в быту этот тип наконечников применяется для кабеля до 35 кв.мм сечением, опрессовываются они специальным инструментом.

Обжимной наконечник для провода НШВИ:

Обжимной наконечник для провода НШВИ

Есть несколько модификаций этого наконечника, которые отличаются по количеству подключаемых проводов в одном наконечнике. Для двух кабелей маркировка имеет вид НШВИ2, конструкционных отличий в этом наконечнике нет, та же металлическая часть и ПВХ манжета, но диаметр гильзы (юбки) больше, рассчитан для двух проводов.

Особенности работы с НШВИ

Наконечники кабельные этого вида предназначены только для многожильных кабелей, их нельзя применять в оконцовке проводов с одной жилой. Для жестких (одножильных) проводов применяется опрессовка втулками (гильзами) без изоляции. Опрессовка многожильного провода проводится следующим образом:

• выбирается сечение провода, подбирается марка наконечника, в который жилы должны входить свободно и плотно со стороны юбки;
• на практике подбирается тип наконечника с некоторым запасом. Пример: провод ПВ-3 сечением 1,25 кв.мм может оконцовываться наконечником от 1,5 кв.мм. Сечение юбки — до 2,5 кв.мм.
