Опалубка для фундамента: как сделать и установить + способы сэкономить

Что такое опалубка?

Опалубка своими руками. Опалубка — это временная или чаще постоянная конструкция, которая возводится под заливку бетоном фундамента, перекрытий, стен и т.д. Сама форма может изготавливаться из фанеры, металла, дерева или даже подручных средств.

Зачем нужна опалубка?

Главная задача опалубки – служить каркасом для будущего фундамента и не дать бетону растекаться, чтобы придать конструкции монолитность. Временная опалубка после затвердевания бетонной смеси полностью демонтируется, а постоянная служит частью конструкции.

Опалубка должна быть надежной, чтобы сохранять прочность фундамента будущего здания, правильно выверенной формы и хорошо закреплена в грунте. Чаще всего используют именно деревянную опалубку, из-за соотношения цены и КПД. Дерево доступно практически любому бюджету, просто монтируется и демонтируется, за счет чего вы можете сделать опалубку своими руками, и сэкономить на аренде. При возведении ответственных промышленных объектов обязывает в строительстве использовать металлические конструкции, а в условия низких температур и влажного климата отлично подходит пенополистирол.

Как сделать своими руками

Опалубка своими руками, рассмотрим на примере ленточного фундамента. С помощью колышков и веревки очерчивают необходимый периметр, подготавливают грунт и роют в его поверхности траншею. Глубоко вбитые колья укрепляют брусками, это служит своего рода основой для будущих подпорок. Доски толщенной примерно 30мм с помощью брусьев сбивают в специальные щиты. Размер щитов должен быть равен высоте заливки бетона. Необходимо делать максимально точную и плотную подгонку, без расхождения и щелей, чтобы бетонная смесь держалась максимально выровнено, а так же следить за соответствием всех размеров. Когда щиты подготовлены, их прибивают гвоздями к кольям и брусьям. Верхняя часть деревянных брусьев, в свою очередь, укрепляется с помощью подпорок, высота которых выше самого фундамента с упором в грунт и верхнюю часть брусьев. Из катанки изготавливают перемычки и дополнительно связывают всю конструкцию для увеличения её устойчивости.

Что может произойти, если не правильно делать опалубку

Если безответственно подойти к сооружению опалубки, можно получить расслоение бетонной конструкции, деформации общих параметров и пропорций полученного монолита, что повлечет за собой существенные погрешности в расчетах строительства всего объекта и поставит под угрозу все дальнейшие манипуляции.

Как рассчитывают кубатуру

После возведения опалубки, необходимо рассчитать точное количество бетонной смеси, которую необходимо залить для будущего фундамента. Если известно какой будет типа сооружения и его размеры (высота, ширина, общая длина основания), рассчитать кубатуру бетона под ленточный фундамент не составит труда. Чаще всего ширина фундамента не меньше чем 30см, высота наземной части от 40см а глубина 150-200см.

Формула расчета выглядит так:

V=h*b*l, где:

V – объем раствора в м3;

h – высота в м;

b – ширина в м;

l – длина ленты в м.

Опалубка своими руками — это просто и выгодно. В дачном строительстве практически любой может позволить себе, сделать опалубку из того что есть. Главное в этом деле, соблюдать нормы и правильно производить замеры.

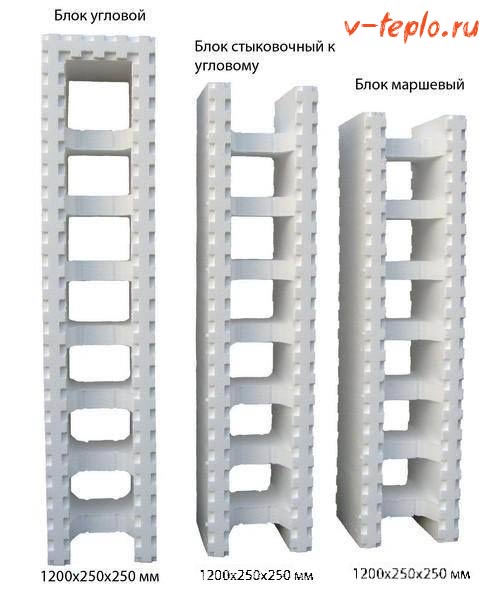

Достоинства пенополистирола

Помимо своей низкой стоимости данный материал является:

• прекрасным теплоизолятором – не зря внешние стены панельных многоэтажных зданий утепляют главным образом пенополистиролом;
• достаточно огнестойким;
• лёгким, и тем самым не нагружает конструкции возводимого здания;
• влагостойким, обладая крайне низким коэффициентом водопоглощения;
• устойчивым от воздействия плесени и грибков.

Применение рассматриваемого материала позволяет обеспечить фундамент из несъёмной пенополистирольной опалубки необходимыми гидроизоляционными свойствами, что очень важно в тех случаях, когда строительство ведётся на переувлажнённых грунтах

Используя несъёмную пенополистирольную опалубку процесс заливки бетона можно вести даже при сниженных температурах окружающего воздуха. Это возможно вследствие высокой теплоёмкости пенополистирола, благодаря чему бетон успевает набрать необходимую прочность ещё до замерзания.

Как сделать съемную опалубку своими руками

Для монтажа прочной конструкции съемной опалубки для ленточного фундамента следует придерживаться определенной последовательности действий:

1. Вычистить строительную площадку от мусора.
2. Сделать разметку участка согласно проекту.
3. Выкопать траншею, глубина которой около 55 см.
4. Выровнять ее основание посредством использования строительного уровня.
5. Засыпать дно траншею песчаной подушкой.
6. Залить уложенный слой водой и утрамбовать его.
7. Уложить слой геотекстильного плотна.
8. Засыпать его гравием или щебенкой. Толщина слоя колеблется в пределах 10-16 см.
9. Выровнять слой при помощи стройуровня.
10. Изготовить из досок щиты длиной от 2 до 3 м с расположенными поперек брусьями. Расстояние между досками не должно быть больше 2 мм, в противном случае через щели будет вытекать раствор бетона.
11. Фиксировать доски и брусья между собой при помощи саморезов или гвоздей.
12. Уложить щиты на раму, выполненную из брусьев.
13. Щиты между собой крепить при помощи раскосов, расстояние между которыми должно быть от 0,5 до 1,0 м.
14. Нижний край раскоса упирается в грунт. Для его крепления используются деревянные колья, которые вбиваются в почву. Его верхний край фиксируется при помощи накладной доски, вбитой в верхний край щита.
15. Между щитом и колом проложить упорный брусок. Это необходимо для фиксации конструкции в вертикальном положении.
16. Повысить прочность конструкции можно в результате соединения боковых щитов при помощи планок.
17. Дно и стены конструкции выложить пленкой ПВХ или полиэтиленом. Это будет выполнять функцию гидроизоляции.
18. Залить внутренность раствором бетона.
19. Через 15 дней можно удалить щиты.

Можно использовать плиты OSB. В данном случае последовательность действия будет следующей:

1. Нарезать брусья на отрезки, длина которых совпадает с шириной будущего фундамента. На 1 метр основания идет 4 шт брусков.
2. Листы OSB поставить параллельно, вставив между ними брусья. Закрепить их при помощи шурупов — это поможет увеличить прочность конструкции.
3. Блоки соединять посредством использования планок из дерева, проверяя их уровень.
4. По наружной стороне конструкции установить опоры, что предотвратит возможность рассыпания системы. Выполнить это можно при помощи брусков, длина которых должна быть 0,6, 0,9 и 1,2 м. На одной стороне расположить 3 бруска разной длины.
5. Опоры, установленные непосредственно к опалубке, забить в землю на 0,5 м.
6. Залить внутреннюю полость конструкции раствором бетона, не доходя до ее верхнего края.
7. После затвердения бетона опалубку можно снять.

Придерживаясь такой последовательности действий, можно соорудить прочную опалубку, которая будет служить основанием для будущей постройки.

Когда и как можно снимать опалубку

У многих возникает вопрос, когда выполнять демонтаж опалубки. Большинство специалистов рекомендуют делать это через 25-28 дней. Все зависит от сроков застывания бетона. Поэтому не всегда ждать 28 дней целесообразно. Сроки застывания раствора определяются погодными условиями, маркой бетона, компонентами, входящими в его состав. Дабы ускорить сроки застывания рекомендуется периодически смачивать опалубочную поверхность водой или накрыть ее полиэтиленовой пленкой.

Во избежание растрескивания стенок фундамента, опалубку следует снимать после того, как прочность бетона достигнет 50-70%.

При этом следует придерживаться таких рекомендаций:

1. Если температура воздуха в пределах 30-35°, конструкцию можно демонтировать через 3-4 дня.
2.  Движения должны быть плавными и аккуратными.
3. Начинать нужно с мест, где нагрузка минимальная. Это углы и незамкнутые края.
4. Движения следует выполнять с верхнего края к нижнему.
5. В последнюю очередь снимаются элементы, которые стягивают противоположные щиты (шпильки и скобы). Их срезают или откручивают.

Так как бетон во время снятия еще не достиг максимальной твердости, все манипуляции нужно выполнять максимально аккуратно.

Расчет количества материалов

В этом деле нужно обращаться только к данным указанным в проекте. Из известных значений рассчитайте периметр и удвойте его. Высота также сугубо индивидуальна, и она равна расстоянию между грунтом и цокольной верхней частью. К полученному числу прибавьте 7 см. Расчет квадратуры или же кубатуры выбранного материала производится по-разному, все зависит от его вида.

Если планируется строительство из деревянных досок, то их длина должна составлять не менее 6 м. Ширина обычно составляет 70 см. Узнав значение периметра будущего фундамента можно точно рассчитать сколько потребуется досок. Брусья же лучше всего приобретать размерами 40*40 или же 50*50. Их нужно столько, чтобы разместить через каждые 50 см.

Классификация несъемных опалубок

В зависимости от предназначения опалубки делятся на две большие категории.

1. Строительные – выполняют функцию своего рода каркаса в конструкциях монолитного типа. Полости, находящиеся в блоках, в ходе возведения заполняются бетоном. Как только смесь застывает, стены обшиваются огнеупорным материалом минимум 3-миллиметровой толщины (это может быть как гипсокартон, так и обычная штукатурка).
2. Декоративные – сделаны из блоков с арматурой и утепляющим материалом внутри. Их собирают непосредственно на стенах, используя перемычки (никакие герметики и растворы не используются). Стены, выполненные таким образом, в облицовке не нуждаются.

Обратите внимание! Помимо пенопласта, существует ряд других материалов, которые могут быть использованы при строительстве несъемной опалубки

1. Керамзитобетонные конструкции являются первыми вариантами несъемной опалубки. Внешне напоминают обычные шлакоблоки. Не пользуются большой популярностью, поскольку стоят дорого и нуждаются в дополнительном утеплении.
2. Стекломагнезитовые конструкции весят немного и используются преимущественно для внутренних перегородок, потому что несущая способность у них низкая.
3. Арболитовые конструкции сооружаются из древесной стружки и цемента. Имеют отличные термоизоляционные свойства, но стоят достаточно дорого.

Обратите внимание! В свете всего, сказанного выше, становится очевидным, что опалубка из пенопласта – это оптимальный вариант, ведь у других материалов немало недостатков. К слову, о преимуществах и недостатках

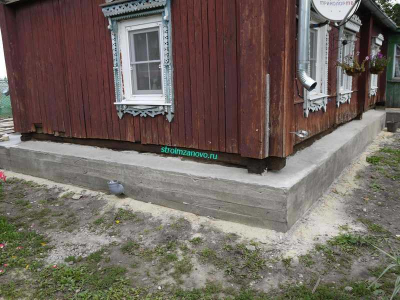

ОПАЛУБКА СВОИМИ РУКАМИ

   Обычно опалубку для фундамента делают из деревянных щитов. У нас после строительства забора остались доски длиной 6 м, шириной 10 см, толщиной 2 см. Их мы и будем использовать для вышеозначенных целей.

   Как уже упоминалось, высота цоколя  в нашем случае равна 45 см, для одного щита нам понадобится 5 досок. Нарежем несколько брусков длиной 50 см и саморезами соединим их между собой. Первый щит, сделанный своими руками для опалубки, готов.

   Точно так же сделаем ещё несколько щитов и отнесём их к местам установки.

   Для заливки нового фундамента опалубку устанавливают с двух сторон, поэтому досок для изготовления всех щитов может не хватить.  В этом случае сначала заливают часть фундамента, дают ему высохнуть, потом разбирают опалубку и переносят щиты в другое место. Таким образом заливают всю ленту. У этого способа есть существенный недостаток – лента не будет монолитной. Но, тем не менее, в частном строительстве его применяют довольно широко.

   Теперь наша задача — выставить щиты вертикально. Для этого нам понадобится много колышков. Мы заранее съездили на местную пилораму и привезли целый прицеп отходов от бруса 5 на 7 мм различной длины.

   Схема установки опалубки такова: на расстоянии 50 см от щита в землю вбивается колышек. В нужном месте устанавливается опалубка и жестко соединяется с колышком в нижней точке через брусок саморезами. Щит выравнивается по вертикали уровнем и вверху закрепляется через брусок, прикрученный к щиту. Таких колышков нужно установить несколько штук через 60-80 см друг от друга. Здесь действует правило: чем тоньше толщина доски, тем чаще нужно устанавливать колышки, чтобы впоследствии щит не изгибался под нагрузкой бетонной смеси.

   Если в вашем фундаменте есть продухи для проветривания пола, не забудьте в опалубке вырезать отверстие и вставить в него трубу. В противном случае придётся делать отверстие в фундаменте, что является очень трудозатратной операцией.

   Чтобы щиты опалубки, установленные друг против друга, не разъехались под тяжестью бетона, сверху их нужно укрепить брусками. Если планируется использовать доски в дальнейшем, для их защиты от цемента на внутреннюю поверхность щитов можно закрепить степлером плёнку ПВХ, нарезанную по размерам опалубки.

   Теперь самое важное: как определить высоту заливки фундамента. Для этого пользуются гидроуровнем

Сначала с помощью этого инструмента определяют высшую точку опалубки. В этом месте отмеряют высоту от земли 45 см и внутри вкручивают саморез. От этой точки с помощью гидроуровня делают отметки по всему периметру и тоже вкручивают саморезы. После того, как определили горизонталь по всей опалубке, между саморезами натягивают леску. Это и будет высота заливки фундамента с максимальной точкой от земли 45 см. Опалубка, собранная своими руками, готова.

   Еще раз проверив её на прочность, можно заполнять цементным раствором.

   При превышении смесью линии, где натянута леска, раствор разравнивают мастерком. Не торопясь, тщательно размешивая раствор, постепенно заполняют всю опалубку.

  Через несколько дней, убедившись, что раствор затвердел, щиты можно разбирать.

   Если всё сделать без спешки, цоколь фундамента будет правильной прямоугольной формы.

Технология сборки съемной опалубки

Монтаж разборной конструкции предполагает повторное использование ее элементов для различных целей, например, заливки отмостки, капитальной лестницы либо крыльца на входе. Если доски удастся изолировать от воздействия бетонной смеси, материал можно применить в любых целях.

Как выглядит порядок работ при установке съемной опалубки своими руками:

1. Сколотите гвоздями щиты необходимой ширины, равной высоте фундамента плюс 5—10 см. Длину ограждений постарайтесь подобрать таким образом, чтобы осталось меньше обрезков.
2. Вокруг траншеи забейте колья из заостренных брусков с шагом 0,7—1 м, на расстоянии 100 см от будущего фундамента. Если основание заливается в рыхлом грунте, столбики забивайте в дно котлована.
3. Выставьте щиты по краям траншеи и прикрепите к кольям перемычками.
4. Пользуясь строительным уровнем и отвесом, выровняйте ограждение по вертикали и зафиксируйте второй планкой — укосом, как показано на схеме.
5. Застелите полость опалубки полиэтиленовой пленкой, зафиксировав края степлером.
6. Аккуратно опустите в котлован заранее подготовленные элементы армопояса. Чтобы весь каркас после заливки оказался в толще бетона, используйте пластиковые подставки высотой 50 мм.

Какие допуски следует выдерживать при сборке опалубки:

• щитовая конструкция может отклоняться от вертикали не более, чем 5 мм на 1 м высоты;
• верхняя грань последней доски щита должна стоять строго горизонтально, а не повторять естественный уклон земельного участка;
• максимально допустимое смещение опалубочного ограждения – 15 мм;
• перепад между досками – не более 3 мм.

В процессе ведения опалубочных работ будущий фундамент можно заранее утеплить пенопластом либо пенополистиролом. Траншею необходимо расширить на толщину теплоизоляции, а плиты прикрепить к земляным стенкам и щитам гвоздями, как изображено на схеме. В утеплитель заранее вставьте дюбели – грибки – они свяжут изоляцию с бетоном. В остальном технология остается неизменной.

В сыпучем грунте траншея делается шире, по бокам ставятся дополнительные подпорки

Использование полиэтиленовой пленки дает ряд важных преимуществ, а потому выполняется обязательно:

• водонепроницаемая прокладка служит гидроизоляцией и не позволяет влаге проникать в толщу бетонного основания;
• цементное молочко не уходит в землю;
• пленка предохраняет дерево от воздействия бетона и не дает последнему просачиваться сквозь щели.

Технология монтажа опалубки несъемного типа мало отличается от приведенной выше инструкции. Поскольку материал остается оболочкой фундамента, укосы допускается не крепить, но придется надежно связать листы между собой. Подробнее об установке ограждения смотрите на видео:

Опалубка для ленточных и столбчатых фундаментов

Существует много вариантов технологии сооружения конструкции. Одним из них является предлагаемая нами инструкция как сделать опалубку:

Сначала следует определить размеры траншеи. По ним и сколачиваются щиты, например из обрезных досок. В качестве вертикальных стоек применяются такие же доски или рейки. По длине щиты должны быть не более 3-4 м. Для крепления рекомендуется пользоваться гвоздями.

Щиты заводятся в котлован и устанавливаются подпорки с обеих сторон с шагом 50-70 мм. Нижнюю часть фиксируют колышками или распорками. Колышки вбиваются в траншее в угловых зонах. Между ними протягивается бечевка по большей высоте в сравнении с наземным участком фундамента.

В дно следует вбить колья под уровень. Вбивать можно и под отвес. При этом следует исключить риск горизонтального движения. Щиты ставятся в ряд и крепятся для временной фиксации к вертикально стоящим колышкам. Затем устанавливаются щиты второго ряда.

По требуемой ширине оба ряда щитов соединяются рейками в верхней части конструкции. Промежутки между рейками до 50 см. При более высокой надземной части фундамента (свыше 50 см) доски с шагом через две скрепляются проволокой, которую надо зафиксировать к поперечинам вертикального размещения.

Подпорки для щитов ставятся последовательно. Снизу они фиксируются колышками, а снизу – прибитым на щит деревянным упором. Чтобы обустроить вентиляционные продухи и отверстия в фундаменте, сверху конструкции опалубки вставляются обрезки труб из пластика.

После сооружения необходимо проверить конструкцию и внести исправления. В результате необходимо получить систему щитов, как это видно на фото опалубки для фундамента.

Изготовление опалубки своими руками

Первым шагом, перед тем как приступить к работе над самой опалубкой, является подготовка земельного участка. После выкапывания траншеи можно производить расчёт требуемого материала. Для этого нужно знать площадь боковой поверхности фундамента. В случае ленточного фундамента для этих целей можно провести онлайн расчет при помощи калькулятора. Использование листов из клееного дерева средней толщины позволит вам максимально быстро собрать конструкцию под требуемые размеры. Использование досок возможно, однако это способ обладает несколькими минусами:

• невысокая точность боковой поверхности фундамента при конечном результате;
• высокая вероятность прорыва раствора при чрезмерном давлении на один участок;
• длительная сборка.

Если вы решили строить опалубку из досок, тогда для проведения работ нужно использовать обрезную доску с толщиной от 40 мм. Доски с меньшей толщиной могут легко прогибаться от давления бетона, что сведет на нет все усилия и затраты. Доски же со слишком большой толщиной приведут к излишним затратам, хотя на несущую способность опалубки это не повлияет. Поэтому, какую доску использовать для опалубки, каждый строитель решает сам, опираясь на бюджет и на технические характеристики будущего фундамента.

Как правило, внутренняя полость опалубки, выполненной и досок, застилается слоем парниковой пленки, которая препятствует вытеканию бетона через щели между досок.

При использовании листов нагрузка распределяется равномерно, что позволяет избежать избыточного давления на конкретных участках. Важным компонентом является достаточное количество распорочного материала. Поговорим подробнее о нем.

Специальные приспособления и упоры, которые будут подпирать опалубку снаружи и стягивать изнутри, позволят избежать разрушения конструкции. Как правило, для укрепления опалубки ленточного фундамента используются шпильки, которые устанавливаются внутрь опалубки, закрепляются снаружи гайками и служат для удержания конструкции от давления бетона изнутри.

Вторым элементом для укрепления опалубки являются укосины, которые устанавливаются снаружи с шагом в 1-1,5 метра по всей длине опалубки с обеих сторон. Данные опоры придают дополнительную устойчивость всей опалубке.

Несъемная опалубка

Несъемные конструкции отличаются простотой и высокой скоростью монтажа. После заливания строительного раствора опалубка остается в фундаменте.

Несъемная опалубка из ЦСПКак сделать несъемную опалубку для фундаментаСхема съемной опалубки

Чаще всего несъемные опалубки собираются из подручных материалов. Также для такой работы можно использовать ЦСП и ДВП. В случае же обустройства столбчатого основания, функции опалубки могут взять на себя полые трубы из металла либо асбеста. В данной ситуации опалубка поспособствует дополнительному увеличению прочности бетонного основания. При этом от использования распорок и дополнительных опорных элементов в большинстве случаев можно отказаться.

Два варианта монтажа несъемной опалубки (1)Два варианта монтажа несъемной опалубки (2)

1. Выройте котлован (ямы, траншеи) в соответствии с размерами и конструктивными особенностями будущего фундамента. Эти моменты должны быть изначально внесены в проект.
2. Между землей и опалубкой оставьте небольшой зазор (1-3 см, в зависимости от материала). Этот промежуток облегчит монтаж конструкции. После расклинки опалубки зазор нужно будет засыпать землей.
3. Засыпьте дно подготовленного котлована слоями песка и щебенки. Каждый слой засыпки тщательно утрамбовывайте.
4. При необходимости уложите на подушку арматурную сетку. Благодаря арматуре прочность готового фундамента будет существенно увеличена.
5. После проведения перечисленных мероприятий можете переходить непосредственно к обустройству элементов опалубочной конструкции. Вся работа сводится к подгону элементов. Методы крепления подбирайте индивидуально, с учетом особенностей используемого материала. К примеру, в случае с обустройством деревянной опалубки сначала в землю вбиваются опорные брусья, а затем к ним прибиваются доски (щиты, фанера). В целом же ориентируйтесь по ситуации.

В завершение вам останется лишь залить бетон, подождать примерно месяц, пока он наберет прочность, и уже после этого можно будет переходить к проведению дальнейших запланированных строительных мероприятий.

Схема несъемной опалубкиФибролит — экологичная, несъемная опалубкаНесъемная опалубка Велокс

Используемые материалы

При устройстве ж/б фундаментов под частный дом, баню и другие капитальные постройки применяется 2 разновидности опалубок – съемная и несъемная. Ограждение первого типа – многоразовое, использующееся повторно на следующих объектах строительства. Одноразовые опалубочные конструкции не снимаются с отвердевшего монолита и остаются служить в качестве внешней оболочки.

Съемную опалубку можно сделать из следующих стройматериалов:

• дерево – обрезная доска и брус;
• фанера, листы ОСБ;
• плиты цементно-стружечные (ЦСП), больше известные как плоский шифер;
• подручные материалы, имеющиеся в хозяйстве, — листы железа, глухие деревянные двери, ДСП от старой мебели.

Щитовая деревянная конструкция съемного типа

Примечание. Какой бы стройматериал ни использовался в качестве ограждения, стены опалубки придется усиливать укосами и распорками. Указанные элементы изготавливаются из бруса, металлических труб или другого проката.

Сборка несъемных конструкций производится из таких материалов:

• плитный пенопласт высокой плотности;
• экструдированный пенополистирол;
• те же плиты ЦСП;
• для столбчатых фундаментов – стальные и асбестовые трубы диаметром свыше 20 см.

Фундаментные столбы с несъемной опалубкой из асбестоцементных труб

Справка. Иногда в качестве опалубки выступает кладка из кирпича либо газобетонных блоков.

В подавляющем большинстве случаев загородные коттеджи и придомовые постройки возводятся на железобетонном основании в виде ленты или столбов, связанных балками. Свайно-винтовые фундаменты устраиваются без бетонирования и в ограждающих конструкциях не нуждаются.

Мы предлагаем рассмотреть установку разборной деревянной опалубки ленточного фундамента, изображенной выше на фото. Технология сборки довольно проста и применима в случае использования других материалов – фанеры, ЦСП и так далее.

Пример использования фанеры OSB

Допустимые отклонения

Затвердевшую массу можно обрабатывать по шероховатости, утеплять, покрывать гидроизоляцией, но устранить геометрические отклонения (особенно в меньшую сторону по толщине) уже не получится. Несоответствие по осям несущих стен может остановить все строительство или потребовать новых принципиальных проектных решений.

СНиПами установлены допустимые отклонения для опалубки:

Каркас, собранный из любого количества деталей (сплошная плоскость фанеры или набор из досок шириной 0,1 м), разной высоты и длины прямого участка, оснащается достаточным количеством упоров, при необходимости на углы накладывают металлические угольники.

Подготовка территории

Прежде чем перейти к строительству фундамента, следует выполнить инженерно-геологические изыскания, дабы определить тип грунта, а также глубину закладки будущего фундамента. В этом вопросе лучше проконсультироваться у сотрудников отдела капитального строительства вашего региона. Обязательно узнайте глубину промерзания земли в вашей местности и глубину залегания грунтовых вод. Так, фундамент должен залегать на 0,3 м ниже глубины промерзания и не должен достигать уровня залегания грунтовых вод.

Чтобы фундамент и сама постройка прослужили много лет, бетонную основу нужно спроектировать в соответствии со всеми правилами и нормами. Поэтому здесь желательно воспользоваться услугами квалифицированного специалиста, который поможет грамотно произвести необходимые расчёты. Не пытайтесь самостоятельно спроектировать фундамент, не имея основных знаний в данной области. Это может стать причиной неприятных последствий, таких как образование трещин в стенах, деформация основания и прочего.

Перед проектированием фундамента нужно определиться с размерами постройки, расположением и толщиной внутренних, а также несущих стен с помощью теплотехнического расчёта ограждающих конструкций. Дело в том, что чем шире и тяжелее стены, тем мощнее должен быть и сам фундамент. Определившись с этими параметрами, можно переходить к устройству фундамента, которое начинается с разметки территории.

Разметка участка

Разметка обозначает будущее положение стен конструкции

Сначала нужно очистить площадку от мусора, снять растительный слой и выровнять поверхность. После на участке устанавливаются две П-образные конструкции, которые представляют собой два забитых в грунт колышка с закреплённой на них горизонтальной рейкой. Эти конструкции вместе с натянутой на них верёвкой обозначают внешний край одной из стенок фундамента. Далее перпендикулярно первой натягивается вторая верёвка с такой же П-образной конструкцией. Аналогичным образом выполняется разметка и всех остальных внешних границ бетонного основания.

Следующий этап подразумевает обозначение внутренних сторон стенок. Верёвки следует натягивать параллельно тем, которые определяют внешние края фундамента. При этом расстояние между ними должно соответствовать ширине стенок будущего основания. После этого необходимо выполнить замеры всех углов – они должны быть прямыми. Если изначально не удалось сделать идеальный прямоугольник, то натяните верёвки по диагонали и добейтесь их равенства. Таким образом, вы получите все углы по 90 градусов.

Вслед за обозначением расположения основного контура выполняется разметка внутренних стенок фундамента, которые станут основанием для внутренних перегородок постройки.

Земляные работы

Разработку грунта нужно выполнять согласно заранее сделанной разметке

Разметка готова и теперь можно приступить к разработке грунта. Траншеи следует рыть строго по натянутым верёвкам. Как отмечалось ранее, глубина закладывания фундамента выбирается в зависимости от глубины промерзания грунта. При этом высота траншей под внутренние стены отапливаемого дома не зависит от этого параметра и зачастую составляет 0,5 м.

Стоит отметить несколько нюансов о форме поперечного сечения траншеи под ленточный фундамент. Если глубина закладки бетонной основы менее 1 м, то стенки допустимо делать вертикальными. В случае более глубокой разработки грунта стенки необходимо выполнять с небольшим уклоном.

Если планируется строительство погреба, то котлован под него роют на этом же этапе. Для сокращения объёмов земляных работ его можно разместить в любом из углов будущего здания, вдоль двух стен фундамента.

Опалубка: особенности конструкции

Немного истории

Думаете, что вспомогательная система — это изобретение современного мира? Э-э-э, нет. Опалубка – выдумка древних римлян. Хотя существует гипотеза, что конструкцию открыли египтяне при сооружении пирамид. А подвели их к возведению опалубочной системы, кто бы мог подумать, инопланетяне. Или, как их называли, Боги, воссоздавшие древнюю цивилизацию в Египте. Такая вот гипотеза, если верить египтологам.

Правда, скептики считают, что всё-таки Рим – первооткрыватель опалубки, поскольку в III–II веке до нашей эры появился так называемый бетон, после чего начала активно развиваться арочно-купольная система.

А для возведения изумительных арок, сводов, куполов применялась несъёмная опалубка, сооруженная из камней, и съёмная конструкция, выполненная – из досок. Такие вот имеются интересные версии и варианты. Но в любом случае, эта конструкция – дама в глубокоуважаемом возрасте

А кому именно мы обязаны прекрасным изобретением не столь важно. Главное, что оно есть

Понятие

Опалубка – это вспомогательное сооружение, изготовленное из фанеры, дерева, полистирола, металла и других подручных материалов. Она служит для придания базису объекта, возведённого из железобетона, бетона, грунтовой смеси и т. д., определённых параметров – геометрии, эстетики, отличных эксплуатационных свойств.

Устройство объекта довольно простое, поскольку сооружение состоит из крепёжной системы и формообразующих деталей, поддерживающих объект.

Опалубка должна быть надёжной, прочной, стабильной, поскольку от неё зависит долговечность, эстетичность, комфортабельность строительного объекта.

Материалы для несъёмной опалубки

Проще всего сделать опалубку из несъёмных блоков, которые потом не надо демонтировать. Её стоимость, конечно, выше разборного варианта, но она, в зависимости от разновидности, позволяет уменьшить расходы на бетон, утепление и даже армирование – не говоря уже об экономии времени, затрачиваемого на распалубку.

Блоки из полистирола

Наиболее простой вариант несъёмной опалубки – это блоки из вспененного полистирола с внутренней установкой металлических распорных элементов или универсальных пластиковых стяжек. В зависимости от варианта, элементы опалубки могут быть статичными и регулируемыми — последние раздвигаются, определяя тем самым необходимую ширину фундамента.

Блоки собирают по принципу конструктора, скрепляя между собой посредством расположенных на торцах пазогребневых замков. Причём, существуют изделия не только в форме параллелепипеда, но и угловые, и сферические элементы.

Полистирольная опалубка своими руками

Вот перечень достоинств такой опалубки:

1. За счёт слоёв пенополистирола, стены фундамента получаются уже утеплёнными. Толщина утеплителя у этих блоков может быть как 50 мм, тик и 100 мм, и можно выбрать именно тот вариант, который лучше подходит для местного климата.
2. Скорость установки такой опалубки гораздо выше, чем традиционной деревянной.
3. В стенках можно обычным ножом вырезать отверстие под трубу.
4. Невысокая трудоёмкость сборки.
5. Удобство сборки опалубки для фундаментов сложной конфигурации.
6. В некоторых видах блока уже имеется армокаркас, который в процессе заливки только дополняют вертикальными стержнями. Следовательно, армирование фундамента получается менее затратным.
7. Полное отсутствие расходов на утепление.

К недостаткам можно отнести невысокую прочность полистирольной скорлупы, которая не позволяет производить одновременную заливку больше чем на высоту двух блоков (500 мм). Заливка производится вкруговую, сразу на всю высоту слоя, после уплотнения которого  можно наращивать опалубку и переходить на новый круг.

Горизонтальный шов в том месте, где к уже залитой бетоном части опалубки добавляется ещё один уровень блоков, необходимо усиливать путём установки горизонтального бруса и подпорки. То есть, обойтись совсем без пиломатериала здесь тоже не получается.

Усиление полистирольной опалубки брусом

Пустотные бетонные блоки

Установка опалубки для фундамента может осуществляться и в более солидном, чем пенопластовая скорлупа варианте – с использованием в качестве несъёмных элементов бетонных блоков. Производители предлагают изделия, изготовленные из бетона с самыми разными вариантами заполнения:

• на природном щебне;
• на мелкозернистом отсеве;
• на керамзите;
• на шлаке;
• на пенопластовой крошке;
• на древесной щепе;
• на полимерной фибре.

Наиболее прочными, так как имеют внутреннее армирование, являются дырчатые блоки УДБ (унифицированные), которые специально предназначены для монтажа фундаментов и стен заглубляемых помещений. Такой блок представляет собой крупноформатное изделие длиной до 6 м, с пустотностью до 65%, выполненное из тяжёлого бетона, устойчивого к трещинам и динамическим нагрузкам.

Эти блоки рекомендуется использовать для строительства в сейсмически активных районах. Их устанавливают друг на друга с совмещением пустот, в которые затем устанавливается вертикальная арматура. После заливки получается очень прочное и устойчивое к подвижкам грунта основание.

Блок УДБ

Блок малого формата из полистиролбетона

Опалубка из сухопрессованных шлакоблоков для сборно-монолитного фундамента
