Опалубка для фундамента: разновидности материалы этапы монтажа + фото видео

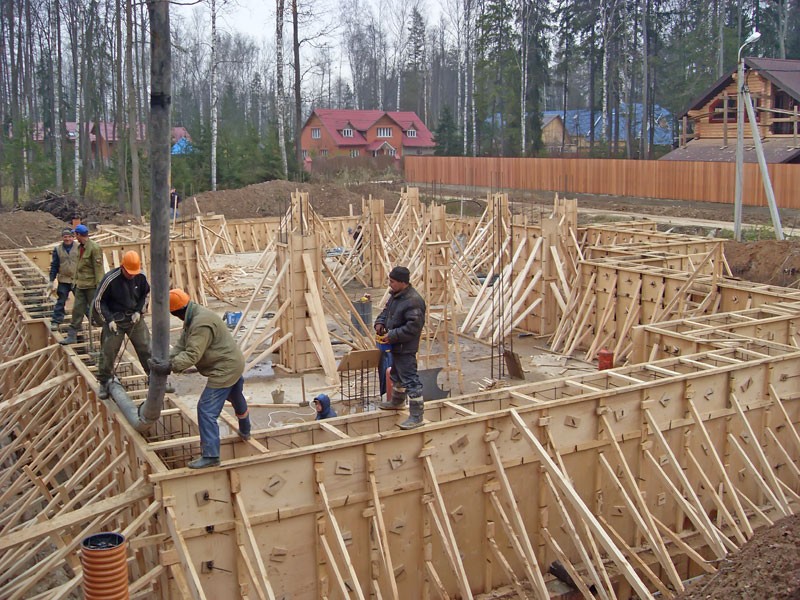

Опалубка для ленточных и столбчатых фундаментов

Существует много вариантов технологии сооружения конструкции. Одним из них является предлагаемая нами инструкция как сделать опалубку:

Сначала следует определить размеры траншеи. По ним и сколачиваются щиты, например из обрезных досок. В качестве вертикальных стоек применяются такие же доски или рейки. По длине щиты должны быть не более 3-4 м. Для крепления рекомендуется пользоваться гвоздями.

Щиты заводятся в котлован и устанавливаются подпорки с обеих сторон с шагом 50-70 мм. Нижнюю часть фиксируют колышками или распорками. Колышки вбиваются в траншее в угловых зонах. Между ними протягивается бечевка по большей высоте в сравнении с наземным участком фундамента.

В дно следует вбить колья под уровень. Вбивать можно и под отвес. При этом следует исключить риск горизонтального движения. Щиты ставятся в ряд и крепятся для временной фиксации к вертикально стоящим колышкам. Затем устанавливаются щиты второго ряда.

По требуемой ширине оба ряда щитов соединяются рейками в верхней части конструкции. Промежутки между рейками до 50 см. При более высокой надземной части фундамента (свыше 50 см) доски с шагом через две скрепляются проволокой, которую надо зафиксировать к поперечинам вертикального размещения.

Подпорки для щитов ставятся последовательно. Снизу они фиксируются колышками, а снизу – прибитым на щит деревянным упором. Чтобы обустроить вентиляционные продухи и отверстия в фундаменте, сверху конструкции опалубки вставляются обрезки труб из пластика.

После сооружения необходимо проверить конструкцию и внести исправления. В результате необходимо получить систему щитов, как это видно на фото опалубки для фундамента.

Опалубка из досок

Наиболее распространенным материалом для устройства опалубки являются доски. Из досок можно легко собрать опалубку любой формы, отпилив или сколотив в нужных местах.

Какую доску использовать для опалубки?

Для опалубки лучше всего использовать доски из древесины хвойных пород деревьев – еловые, сосновые, пихтовые. Они прослужат гораздо дольше, нежели доски из древесины мягких лиственных пород и могут быть использованы неоднократно.Желательно заранее продумать, как вы будете использовать доски в дальнейшем

Если вы планируете единоразовое их использование, после чего пустите на дрова, то можно брать доску из любого дерева.Если вам важно использовать доски в дальнейшем, то не следует использовать материал влажностью менее 25%, так как в этом случае заметно повышается способность древесины к впитыванию влажного бетона.Чтобы увеличить влажность досок при строительстве в сухое жаркое время, перед заливкой бетона опалубку можно пролить водой

Для изоляции досок от бетона можно использовать полиэтиленовую пленку или рубероид, прикрепив их к  доскам степлером.После строительства фундамента опалубку из досок можно пустить на черновые полы или на устройство подмостьев, строительных лесов, ограждений и различных подпорок.

Толщина доски для опалубки

Толщина доски для устройства опалубки выбирается в зависимости от количества упоров и подпорок по периметру опалубки. И наоборот – количество подпорок напрямую зависит от выбранной толщины доски.Как вы сами понимаете, толщина досок повлияет на общую стоимость строительства фундамента. Поэтому следует заранее подсчитать необходимые затраты, чтобы максимально уменьшить цену, в которую вам в итоге обойдется фундамент.Как правило, для строительства опалубки для мелкозаглубленного ленточного фундамента толщиной 300-400 мм вполне достаточно досок 25х150 с упорами через каждые 50 см.

При желании, для большей надежности доски можно усилить дополнительными стяжками из шпилек с резьбой на концах, соединяющих стенки опалубки между собой.

Установка опалубки для ленточного фундамента на неустойчивой почве

Само копание траншеи на такой почве является небезопасным, поскольку способно привести к ее сдвигу. С учетом этого первоначально требуется совершать возведение внешней опалубки канавы. Благодаря данному действию удается исключить движение почвы, после чего можно приступать к обустройству внутренней части траншеи.

Обратите внимание! В такой ситуации копание канавы осуществляется под небольшим уклоном стенок и с оптимальной шириной для комфортной установки щитов. Дальше производится установка опалубки

Во многих случаях ее сооружают в несколько слоев с наличием промежуточной зоны, в качестве которой выступают элементы, выполняющие фиксацию наружной кромки от грунта и внутренней от области бетонной смеси.

Назначение и виды опалубки

Опалубка – это постоянная или временная конструкция, изготовленная из различных материалов. Основным предназначением опалубки является создание специальной ограждающей формы для заливки бетонной смеси.

Ограждающая система придает монолитность бетонному основанию, в некоторых случаях изолирует закладываемый фундамент от почвы.

Чаще всего для обустройства системы используют древесину. Общедоступный материал отличается приемлемой стоимостью и прочностью. Простой и быстрый монтаж, дешевизна – являются главными преимуществами конструкции

Заранее заготовленные элементы системы называют щитовой палубой. Для сооружения стандартной опалубки требуются следующие материалы, инструменты и приспособления:

• щиты для придания формы;
• крепеж для фиксации щитовых ограждений;
• дополнительные леса для фиксации щитов.

Деревянную опалубку устанавливают при строительстве частных сооружений. Крупные жилые объекты подразумевают использование конструкций из стали и алюминия. Опалубка из пенополистирола считается самой прочной и долговечной, ее устанавливают в регионах с неблагоприятным климатом.

От того насколько правильно выполнена система опалубки, зависит надежность будущей постройки. Строители должны грамотно производить расчеты и соблюдать строгую последовательность выполнения работ. Конструкцию монтируют, придерживаясь строгих правил и норм.

Для понимания особенностей процесса следует ознакомиться с инструкцией по возведению разных видов опалубки, научиться производить расчеты, изучить основные требования к проведению данного вида работ.

Опалубочные конструкции сооружаются на временной и постоянной основе. Различают два основных типа конструкций – разборные (съемные) и неразборные (несъемные).

Несъемная опалубка отличается простотой монтажа, после заливки бетонной смеси она остается в фундаменте. Система придает бетонному основанию дополнительную прочность

Несъемные конструкции сооружают из полимерных материалов. Щиты из полистирола защищают фундамент от воздействия низких температур, имеют высокий уровень теплоизоляции и отличные характеристики прочности. Еще один плюс неразборной системы – снижение расходов на материалы.

Съемную опалубку убирают из основания после полного затвердевания бетона. Все элементы конструкции можно использовать повторно.

Съемная опалубка должна быть полностью герметичной, а все составляющие элементы – надежно соединены. Конструкции предназначены для сооружения фундаментов различной сложности. В основном съемные опалубочные системы изготавливают из подручных материалов, ДВП, ЦСП, древесины

Объединение первого и второго вариантов конструкций называют комбинированной опалубкой, ее устанавливают преимущественно на сыпучих грунтах, когда установить съемную опалубку не представляется возможным

Комбинированная опалубка состоит из наружного и внутреннего слоя. Первый слой состоит из досок, второй внутренний – из пенополистирола. Полимерный материал крепят к грунту с использованием двадцатисантиметровых гвоздей.

Пенополистирол и доски скрепляют при помощи саморезов. Комбинированный тип опалубки отличается хорошими теплоизоляционными свойствами и прочностью. Такая конструкция обеспечивает защиту бетонному основанию с двух сторон.

В частном домостроении устанавливают столбчатые фундаменты и сплошные основания в виде плиты. Устройство опалубки для данных видов оснований имеет свои конструктивные особенности.

Опалубочная система для столбчатого фундамента выполняется из дерева и металла. В некоторых случаях допустимо применение асбестоцементных и пластиковых труб

Опалубка для столбчатого фундамента. Для монтажа временной опалубки обычно используют древесину. Систему сооружают из досок толщиной в 40 см и шириной от 15 см. Деревянные щиты крепят к каркасу из брусьев. В сооруженные короба заливается раствор. После завершения процесса отвердевания бетона систему демонтируют.

Опалубочная конструкция в виде плиты рассчитана на значительные нагрузки и применяется при возведении зданий, имеющих более одного этажа.

Сплошное основание в виде плиты представляет собой монолитную конструкцию с армирующими прутьями. Плиту устанавливают на воздушную подушку из песка. Опалубку монтируют по всему периметру основания, с внешней стороны устанавливают поддерживающие опоры.

Кроме обустройстве опалубки при заливке фундамента важно также позаботиться о его вентиляции

Подготовка к ведению работ

Для начала необходимо заготовить такие пиломатериалы:

• доски шириной 10—15 см и толщиной 25—30 мм для сборки ограждающих щитов;
• брус сечением 10 х 5 см пойдет на распорки;
• бруски либо доски толщиной 4—5 см понадобятся для укосов и кольев;
• проволока вязальная;
• гвозди, саморезы (подойдут недорогие черные);
• пленка полиэтиленовая плотная.

Неразборное ограждение из пенопласта

Количество стройматериалов считается по периметру будущего здания, ширине фундаментной ленты и высоте основания до верха цоколя. При расчете необходимо учесть следующие требования:

• высота щитовой опалубки принимается на 5 см больше проектного уровня цоколя;
• распорки и укосы устанавливаются с интервалом 0,7—1 м по всей длине ленты, причем с обеих сторон;
• число кольев равно количеству боковых подпорок;
• щиты по углам скрепляются между собой горизонтальными перемычками;
• при высоте основания более 1 м укосы должны подпирать опалубочные щиты в 2—3 уровнях, как сделано на фото;
• пленкой устилается вся внутренняя часть ограждений – от верхнего края щитов до дна траншеи.

Перед тем как сделать деревянную опалубку фундаментной ленты, закончите ряд подготовительных работ:

1. Выройте траншею проектной глубины и ширины. Первая обычно принимается по границе промерзания (на стабильных грунтах), вторая делается на 10 см шире толщины будущей стенки.
2. Утрамбуйте дно траншеи и подровняйте стенки по вертикали.
3. Устройте подбетонку либо гравийно-песчаную подушку высотой 100—150 мм.

Траншея в плотном грунте роется по ширине фундаментной ленты, а опалубка выставляется выше уровня земли

В процессе копки обратите внимание на уклон участка и сразу выведите дно котлована в горизонталь. В рыхлых и песчаных грунтах траншея расширяется до нужного размера, чтобы стенки не осыпались и не мешали монтажу ограждений на полную глубину

Как сэкономить на опалубке?

Сократить затраты на устройство опалубки получится за счет расходов на материалы. Сделать это можно путем применения особых технологий укладки бетона. К ним относится послойная заливка раствора, а также его укладка по вертикали на отдельных участках основания. Эти приемы особенно оправданы, когда опалубка берется в аренду.

Послойная заливка

Смысл такой технологии состоит в разбивке процесса создания фундамента на несколько этапов формирования горизонтальных прослоек. Обычно формируют 2 – 3 слоя. Послойное формирование фундамента возможно при наличии благоприятных климатических условий: температуре около 20оС и средней влажности, когда допускается делать перерыв на 3 — 4 дня между заливкой прослоек, за которые бетон частично отвердеет.Схема заливки фундамента по слоям
Сначала делают щиты чуть выше высоты первой бетонной заливки. После ее проведения делают перерыв на схватывание бетона. Для обеспечения адгезии с последующей прослойкой, необходимо перед ее заливкой снять с верхней кромки отвердевшего слоя бетонное «молочко».

Для заливки последующего слоя опалубку монтируют с расчетом небольшого захвата нижней прослойки. Конструкцию опалубки увеличивают с помощью шпилек. Последующий процесс монтажа происходит быстрее первого.

Заливка с вертикальным делением

Проведение вертикальной заливки проводится поэтапно на отдельных участках основания. Ленточное основание делится на несколько секторов, обычно, это 2 – 3 части. Сначала заливка проводится на одном участке. Для него предварительно монтируется опалубка. К каркасу щита опалубки по бокам крепятся горизонтальные прутья, выдвигаемые за его пределы на 0,5 метра после формирования основания на первом участке. Далее опалубка переставляется на следующий вертикальный участок.

Сформированный в отдельном участке фундаментный слой, не должен быть гладким с краев, на нем должна присутствовать небольшая шероховатость для обеспечения адгезии с, рядом сформированным, вертикальным слоем. В такой последовательности формируется все основание.

Когда необходимо снимать опалубку?

Опалубка становится ненужной, когда бетон сам держит приобретенную форму и становится достаточно прочным, чтобы противостоять расчетным нагрузкам. В идеальном варианте рекомендуется снимать удерживающую конструкцию по истечении 28 дней после его заливки. Тогда он приобретет до 95% прочности.

Практически учитывают все факторы, влияющие на скорость «созревания» раствора. К ним относятся:

• марка бетона для фундамента;
• погодные условия (температура и влажность);
• способ проведения бетонирования;

Согласно строительным нормам определен процентный показатель отвердевания для всех марок бетона, при котором опалубку можно снять без боязни деформации бетонного основания.
При сложившихся благоприятных, для схватывания раствора, условий: температуре +15оС, создании оптимальной влажности и предполагаемых незначительных нагрузках на фундамент, снимать опалубку можно по истечение 2 недель после заливки. Для фундаментов ленточного типа снимать формообразующую конструкцию можно при достижении жесткости в 50%.

Расчет опалубочной конструкции

Порядок выполнения расчетов будет рассмотрен на примере стандартной деревянной опалубки для фундамента. Традиционно готовые фабричные доски имеют длину 600 см, толщину от 2,5 см, а ширина составляет порядка 10-15 см.

Расчет опалубочной конструкции

Для расчета разделите периметр будущего бетонного основания на длину используемой доски. Высоту фундамента разделите на ширину одной доски. Перемножьте значения. Так вы определите требуемое количество досок для опалубки. В среднем на 1 м3 уходит от 40 до 65 элементов. Конкретное количество зависит от ширины используемых досок.

К расчетной стоимости опалубочной конструкции добавьте расходы на покупку бруса для фиксации основных элементов и распорок для усиления системы. В зависимости от конкретной ситуации дополнительные расходы могут составить до половины от стоимости досок (фанеры).

Чертеж расчета параметров опалубки

Также учтите дополнительные расходы на арматуру, крепежные элементы и недостающие инструменты, которые нужно будет купить. При желании рассмотрите вариант использования съемной арендной опалубки. Взять конструкцию во временное пользование можно на ближайшей стройплощадке. В большинстве случаев аренда опалубки выходит несколько дешевле ее самостоятельного обустройства.

Материалы и инструменты

До старта работ по возведению ленточного фундамента нужно подготовить материалы:

• деревянные доски и бруски – для опалубки;
• арматура – для армирующего эффекта;
• щебень и песок – для «подошвы»;
• проволока – для связывания металлических прутьев;
• гидроизоляционный материал – для опалубки;
• бетон – для заливного раствора (готовится или заказывается непосредственно перед этапом заливки).

Дерево в доске достаточно взять толщиной 15-20 мм. Бруски желательно выбрать с сечением 30-40 мм.

Чаще используют готовый бетон, но, когда объемы укладки внушительные или к месту трудно проехать транспорту – берут в аренду:

• растворный узел (передвижной),
• бетононасос (возможность подачи до 64 м),
• тару для промежуточной выгрузки и тачку для перемещения.

Лопата тоже пригодится, а также:

• кусачки для проволоки,
• гвозди и молоток для опалубки,
• пила.

Хорошо бы иметь еще вязальный пистолет для проволоки и вибромашину для бетона.

Выбираем бетон для заливки

Если принято решение замешивать бетон самостоятельно, то нужно купить и смешать песок, цемент и щебень. Пропорции 3:1:3 соответственно. Цемент желательно выбирать маркой М 400. Можно заказать уже заготовленный раствор с маркировкой М 300 и больше.

Подробнее о марках бетона для ленточного фундамента расскажет эта статья.

Арматура

Когда строительные работы ведутся по правилам СНиП, то для ленточного фундамента обязательно применять сертифицированную арматуру. При продольном армировании укладывается сталь от 10 до 32 см в диаметре. При вертикальной установке – 12 см.

Таблица диаметров:

О диаметре арматуры для ЛФ читайте здесь.

Что использовать для гидроизоляции?

В зданиях без подвальных помещений от поступающей снизу влаги слоем горизонтальной гидроизоляции должны быть защищены внешние и внутренние стены.

В зданиях с подвалами, со стенами из кирпичной/каменной кладки, во внешних стенах необходимо предусмотреть как минимум два слоя горизонтальной гидроизоляции. Для внутренних стен верхний слой необязателен.

Для горизонтальной гидроизоляции стен используются кровельные битумные покрытия, изоляционные покрытия, кровельные изоляционные покрытия или изоляционные покрытия из полимерных материалов.

Для вертикальных поверхностей внешних стен, соприкасающихся с землей, нужно предусмотреть дополнительные защитные прокладки или дренаж.

Как сделать съемную опалубку своими руками

Для монтажа прочной конструкции съемной опалубки для ленточного фундамента следует придерживаться определенной последовательности действий:

1. Вычистить строительную площадку от мусора.
2. Сделать разметку участка согласно проекту.
3. Выкопать траншею, глубина которой около 55 см.
4. Выровнять ее основание посредством использования строительного уровня.
5. Засыпать дно траншею песчаной подушкой.
6. Залить уложенный слой водой и утрамбовать его.
7. Уложить слой геотекстильного плотна.
8. Засыпать его гравием или щебенкой. Толщина слоя колеблется в пределах 10-16 см.
9. Выровнять слой при помощи стройуровня.
10. Изготовить из досок щиты длиной от 2 до 3 м с расположенными поперек брусьями. Расстояние между досками не должно быть больше 2 мм, в противном случае через щели будет вытекать раствор бетона.
11. Фиксировать доски и брусья между собой при помощи саморезов или гвоздей.
12. Уложить щиты на раму, выполненную из брусьев.
13. Щиты между собой крепить при помощи раскосов, расстояние между которыми должно быть от 0,5 до 1,0 м.
14. Нижний край раскоса упирается в грунт. Для его крепления используются деревянные колья, которые вбиваются в почву. Его верхний край фиксируется при помощи накладной доски, вбитой в верхний край щита.
15. Между щитом и колом проложить упорный брусок. Это необходимо для фиксации конструкции в вертикальном положении.
16. Повысить прочность конструкции можно в результате соединения боковых щитов при помощи планок.
17. Дно и стены конструкции выложить пленкой ПВХ или полиэтиленом. Это будет выполнять функцию гидроизоляции.
18. Залить внутренность раствором бетона.
19. Через 15 дней можно удалить щиты.

Можно использовать плиты OSB. В данном случае последовательность действия будет следующей:

1. Нарезать брусья на отрезки, длина которых совпадает с шириной будущего фундамента. На 1 метр основания идет 4 шт брусков.
2. Листы OSB поставить параллельно, вставив между ними брусья. Закрепить их при помощи шурупов — это поможет увеличить прочность конструкции.
3. Блоки соединять посредством использования планок из дерева, проверяя их уровень.
4. По наружной стороне конструкции установить опоры, что предотвратит возможность рассыпания системы. Выполнить это можно при помощи брусков, длина которых должна быть 0,6, 0,9 и 1,2 м. На одной стороне расположить 3 бруска разной длины.
5. Опоры, установленные непосредственно к опалубке, забить в землю на 0,5 м.
6. Залить внутреннюю полость конструкции раствором бетона, не доходя до ее верхнего края.
7. После затвердения бетона опалубку можно снять.

Придерживаясь такой последовательности действий, можно соорудить прочную опалубку, которая будет служить основанием для будущей постройки.

Когда и как можно снимать опалубку

У многих возникает вопрос, когда выполнять демонтаж опалубки. Большинство специалистов рекомендуют делать это через 25-28 дней. Все зависит от сроков застывания бетона. Поэтому не всегда ждать 28 дней целесообразно. Сроки застывания раствора определяются погодными условиями, маркой бетона, компонентами, входящими в его состав. Дабы ускорить сроки застывания рекомендуется периодически смачивать опалубочную поверхность водой или накрыть ее полиэтиленовой пленкой.

Во избежание растрескивания стенок фундамента, опалубку следует снимать после того, как прочность бетона достигнет 50-70%.

При этом следует придерживаться таких рекомендаций:

1. Если температура воздуха в пределах 30-35°, конструкцию можно демонтировать через 3-4 дня.
2.  Движения должны быть плавными и аккуратными.
3. Начинать нужно с мест, где нагрузка минимальная. Это углы и незамкнутые края.
4. Движения следует выполнять с верхнего края к нижнему.
5. В последнюю очередь снимаются элементы, которые стягивают противоположные щиты (шпильки и скобы). Их срезают или откручивают.

Так как бетон во время снятия еще не достиг максимальной твердости, все манипуляции нужно выполнять максимально аккуратно.
