Требования к околооконным планкам для сайдинга и их особенности

Стандарты отделки оконных проемов

Прежде чем приступать к монтажу, следует рассчитать количество материалов с учетом обычных требований к облицовке подобных конструкций и учесть другие правила установки:

• Для каждой стороны оконного или дверного проема обычно приобретают планки на 5-6 см больше необходимого. Соответственно, рассчитав периметр, следует прибавить к нему еще приблизительно 25 см запаса. Хотя есть стандартные длины подобных элементов, которые зачастую при строительстве частных домов становятся неактуальными.

• Учитывая температурные изменения параметров материала, необходимо рассчитывать его количество и способы обшивки с учетом зазоров: если монтировать покрытие весной или летом, достаточно оставлять ~1-3 мм, при монтаже в зимнее время ~ 3-6 мм. Примерные зазоры указанны на картинке ниже.

• Установка зимой возможна лишь после того, как материал в течение 12 часов пролежал в тепле, чтобы исключить повышенную хрупкость и ломкость панелей. Впрочем, специалисты рекомендуют отказаться от наружных отделочных работ в зимнее время.
• Для монтажа используют саморезы с оцинкованным покрытием для защиты метизов от негативных внешних факторов. Другие крепежные элементы при эксплуатации на улице могут ржаветь и приводит к преждевременному разрушению конструкций.
• Целостность полотна лучше всего обеспечивать дополнительными элементами того же производителя, чей сайдинг был выбран для облицовки фасадов. Это обеспечит единство оттенка и одинаково высокое качество обшивки.

Облицовка окна без откосов с помощью J-фаски

Если оконный блок расположен на линии фасада с небольшим заглублением, установка откосов не требуется. На первый взгляд, облицовку такого проема сделать проще и быстрее. Но это не совсем так. В монтаже отделки окна без откосов используются те же приемы, что при облицовке проема с откосами. Потребуются аналогичные нарезка и крепление доборных элементов. Разница лишь в ширине используемого профиля.

Отделка проемов J-профилем

Особенности монтажа и обработки околооконного сайдинга

Этапы работ

1. Замеряют высоту и ширину оконного проема.
2. Отрезают 4 планки J-трим с тем расчетом, чтобы ими было можно обшить оконный блок. На каждом профиле с торцов срезают часть гвоздевой планки (0,7-10 мм).
3. Крепят J-планки с помощью оцинкованных саморезов.
4. Приступают разметке 4-х полотен J-фаски. Длина каждого профиля должна быть на 16 см больше, чем длина соответствующего ребра оконного проема (того, на который будет устанавливаться фаска). Это обеспечит ширину наличника – 8 см.
5. Для выполнения чертежа каждого откоса потребуется сделать замеры между противоположными J-планками.
6. Фаску размечают в соответствии с полученными цифрами. На каждой панели должны быть 4 линии, 2 из которых обозначают внешнюю длину наличника, остальные 2 – расстояние между J-планками того ребра оконного проема, для облицовки которого предназначена фаска.
7. Делают надрез, не доходя до угла фаски на 2-2,5 см.
8. Отрезают фаску по длине и с каждой стороны панели выполняют Г-образный распил, делая прорези до нанесенных ранее линий.
9. Спиливают торцы фаски под углом менее, чем 45°.
10. Срезают часть гвоздевой планки.
11. Вырезают «язычок». Он нужен только для верхней панели. Боковые изготавливаются без «язычка».
12. Срезают все лишнее, получают готовый срез J-фаски.
13. Измеряют глубину проема. На фаску наносят соответствующие метки, прочерчивают линию реза и отпиливают излишки.

Облицовка окна без откосов с помощью J-фаски

Отделка проемов j-наличником

j — наличник

Монтаж откосов

Окно будет качественно облицовано только в том случае, если правильно выполнены все три этапа работ: разметка, нарезка, крепление. Готовую к монтажу фаску или околооконную планку примеряют, устанавливая на оконный проем. В случае необходимости выполняют доработку торцов.

Вставляют каждую панель в соответствующий J-профиль. Очередность установки следующая: сначала верхняя и нижняя планки, затем боковые. Если результат примерки удовлетворил, приступают к окончательной установке доборных элементов.

Крепление выполняют оцинкованными саморезами через отверстия в гвоздевых планках. После чего на угловые соединения фасок устанавливают заглушки.

Пример отделки окна

Нарезка околооконной планки выполняется по тому же принципу, что и J-фаски. В этом деле самая сложная часть работы – правило сформировать выступы, с помощью которых оформляются углы.

Если откосы очень широкие, околооконную планку заменяют панелями сайдинга. Для их монтажа по внутреннему периметру проема монтируют J-планки. Внешний периметр обшивают J-фаской, которая будет принимать панель сайдинга и закрывать ее торцевые срезы.

Финишная планка и прочие доборные элементы для сайдинга

Для начала ознакомимся с внешним видом и функциями, выполняемыми финишной планкой и прочими доборными элементами сайдинга.

Таблица. Финишная планка и прочие доборные элементы отделки виниловым сайдингом.

На рисунке можно увидеть основные размеры самых главных доборных элементов для сайдинга

Все доборные элементы для сайдинга, их внешний вид и местоположение во внешней отделке дома

Установка металлического отлива

Первый этап при облицовке окна доборными элементами – установка отлива. Околооконную планку и J-профиль можно крепить только после того, как будет готов подоконник. Его монтаж несложен, и при наличии инструкции с этой задачей справится даже новичок.

Расчет необходимого количества планки

Шаг 1: подготовка металлического отлива

1. Покупают отлив подходящей ширины. Замеряют ширину оконного проема, которая одновременно будет являться длиной отлива.

   Отливы оконные

   Отливы для окон

2. С помощью рулетки находят середину металлического полотна, простым карандашом ставят отметку. От этой точки в обе стороны отмеряют по ½ ширины оконного проема, ставят метки.
3. Если форма подоконника предусматривает наличие уширения к наружной стороне дома, замеряют расстояние между панелями сайдинга, расположенными по обеим сторонам от оконного блока.
4. От центральной точки, отмеченной на отливе карандашом, проводят вниз линию, перпендикулярную долевой оси полотна. В обе стороны от нее отмеряют по ½ расстояния между панелями сайдинга. Соединяют верхние точки с нижними. Получают требуемый для правильной установки отлива скос его боковых граней.
5. В обе стороны от полученной фигуры отмеряют по 6-8 см. Это будет длина полочки – бокового выступа подоконника.
6. Вычерчивают полочку, ширина которой должна совпадать с размерами капельника (нижним отгибом отлива).
7. Вычерчивают боковые грани подоконника, которые после его установки будут закрывать нижние торцы оконного проема.
8. Ножницами по металлу вырезают полотно по чертежу. Загибают вверх боковые грани. Если устанавливается отлив без уширения, линии скосов не нужны.

Шаг 2: установка отлива

Схема правильной установки отлива

Оконный отлив своими руками, схемы

Снимают с металлического полотна защитную пленку. Выполняют примерку отлива: заводят его верхнюю часть в зазор между стеной и оконным блоком. Для того чтобы отлив как можно плотнее вошел в щель, берут плоский деревянный брусок и подталкивают им металлического полотно.

Примерка отлива

Если результат устраивает и полотно не требует доработки, приступают к установке: зазор между стеной и оконным блоком заполняют монтажной пеной (рекомендуется использовать профессиональную влаго- и морозостойкую). Аккуратно заводят отлив в щель с пеной.

Пропенивание отлива

Заводим отлив в щель с пеной

Заполняют монтажной пеной пространство под отливом (пену наносят небольшими порциями, равномерно распределяя ее по всей поверхности откоса). Аккуратно прижимают отлив, проверяют горизонтальность его установки с помощью строительного пузырькового уровня.

Для того чтобы металлическое полотно прочно приклеилось к монтажной пене, на подоконник устанавливают тяжелые предметы так, чтобы весовые нагрузки равномерно распределялись по всей площади отлива.

Установка оконного отлива

Есть и другой вариант установки подоконника, который предусматривает крепление металлического полотна с помощью саморезов.

Монтаж отлива на саморезы

Диффузионная лента

Особенности монтажа сайдинга

Даже новичок может обшить сайдингом дом своими руками. Для этого понадобится познакомиться с порядком проведения работ и некоторыми особенностями монтажа материала.

Сайдинг ПВХ имеет хорошую пластичность и податливость, что снижает возможность повреждения самих панелей и травм человека при проведении работ. Даже не имея опыта строительства, каждый может обшить дом сайдингом, руководствуясь лишь пошаговой инструкцией.

Инструментами для работ по монтажу сайдинга могут быть:

• Острый нож. В этом случае обозначается на панели бороздка. Несколько раз по борозде полоса сгибается и разгибается, пока она по намеченному резу не сломается.
• Электрический лобзик. При использовании его вместо ножа срез получается более красивый, а процесс подготовки панелей сайдинга к монтажу по размеру выполняется гораздо быстрее.
• Электрическая дрель или перфоратор. Такими инструментами удобно отверстия для установки метизов сделать больше или пробить абсолютно новые.
• Шуруповерт, служит для закручивания крепежных элементов.
• Строительный уровень. Для удобства выполнения работ лучше пользоваться лазерным.
• Рулетка.

Особенностями монтажа сайдинга являются:

• Материал обладает большим коэффициентом линейного расширения. Поэтому требуется обеспечить зазор до семи миллиметров между стартовыми планками, рядами и доборными планками. А при монтаже дома при температуре ниже (-10 °С) зазоры должны быть не меньше 10 миллиметров.
• Зазор необходимо обеспечить и между крепежом и рабочей поверхностью панели.

Инструкция по монтажу материала:

1. углы;
2. Н-соединитель.

Прежде, чем крепить сайдинг и комплектующие к нему, необходимо выяснить назначение каждого элемента и способ его крепления, что подскажет видео в этой статье.

Пошаговая инструкция

Крепеж сайдинговых ламелей осуществляется по следующей схеме:

• разметка и нарезка фасадных отделочных панелей в соответствии с длиной;
• закрепление фасадных отделочных панелей на каркасе обрешётки;
• крепление первой панели на стартовую планку;
• установка последующих фасадных отделочных панелей аналогично первой;
• соединение всех панельных элементов друг с другом посредством специальной замковой системы до характерного щелчка;
• крепление сайдинговых панелей через перфорированные отверстия на участке верхней кромки;
• крепление верхней панели к предыдущей посредством заведения её торцевых участков в вертикальные отделочные элементы.

Размеры и особенности

Околооконный профиль представляет собой довольно сложную конструкцию, в которой каждый элемент играет важную роль. Для лучшего понимания особенностей специалисты в произвольном порядке делят профиль на три условные части:

• большая внутренняя часть, предназначенная скрывать швы и откосы – имеет обилие размеров, что особенно удобно при нарезке материала, неоднородную или однородную структуру, в зависимости от основного материала планки. Используется для закрепления конструкции, так как удерживает последний профиль;
• малая наружная часть – это продолжение большой внутренней части, как правило, имеет размер в 3 раза меньше, чем откосы, выполняет функцию обрамления;
• фиксирующая часть (J – элемент) – представлена П – формы модулем, который служит для соединения панелей в одной плоскости, имеет овальные отверстия по наружному краю для фиксации приоконной планки.

Теперь рассмотрим размеры околооконных планок. В зависимости от этого параметра их принято делить на широкие (их достаточно для укрытия больших участков деталей, имеют размер откосов от 15-18 см) и узкие (охватывают детали меньшего размера, имеют ширину 15 см).

Размер деталей приоконных планок для сайдинга напрямую зависит от производителя материала. Предлагаем ознакомиться с основными вариациями размеров в следующей таблице:

Следует учесть, что планки изготавливаются производителями только в рамках стандартных размеров, поэтому в условиях строительства в нашей стране, когда большинство домов построены по старым проектам, их использование не всегда возможно. Однако, и эта проблема уже активно решается производителями.

Немаловажным фактом является то, что потребителю предоставляется широкий выбор цветовых решений. Здесь производителями были учтены абсолютно все особенности сайдинга, поэтому проблем с подбором необходимых именно в Вашем случае околооконных профилей точно не возникнет.

Установка наличников сайдинга Деке (обрамление проемов)

Резной наличник устанавливается аналогично наличнику Docke шириной 89 мм. Перед сборкой резного наличника подготовьте цветную вставку: 70…85 мм в ширину, длиной, равной длине наличника.

Материалом для вставки может служить плоская часть панели D4.5D (рис. 25а), D5C (рис. 25б) или сплошной соффит (рис. 25в).

Вставку закрепляют скобами, изготовленными собственноручно: из обрезков сайдинга/сплошного соффита можно вырезать заготовку скобы (рис. 25г) – полоску 105х15 мм. Края отреза загнуть на 17 мм с каждой стороны: скоба готова!

В наличник вставку помещают лицевой стороной со стороны прорезей.

Исключение: в случае, когда материалом для изготовления вставки служила доска D4.5D, скошенную часть планки расположить нужно со стороны гвоздевой перфорации наличника (рис. 25е).

Вставку нужно закрепить скобами внутри наличника так, чтобы загнутый край скобы располагался с противоположной стороны от гвоздевой перфорации (рис. 25ж).

Вставку фиксируют скобами, вставленными в наличник с шагом 150 мм (рис. 25з).

Когда монтаж резного наличника завершен, под вертикальными полосами изготавливают дренажные отверстия в количестве 2…4 штук, диаметр каждого отверстия должен составлять 4…6 мм (рис. 25и).

Рис. 25з

• Финишный профиль закрепить к стене, установив его по периметру окна (рис. 26а).
• Установить крепеж с миллиметровым зазором между панелью и шляпкой в верхнее гвоздевое отверстие.
• Последующие крепежные элементы установить по центру гвоздевой перфорации (шаг креплений 20…40 см).
• На стыках оставить тепловые зазоры (размер зазора предварительно рассчитать в соответствии с длиной устанавливаемого элемента).

Рис. 25и

• В финишный профиль установить откос (рис. 26б). Закрепить откос к стене.
• Откос сайдинга подрезать на нужную ширину. Выполнить насечки в части откоса, устанавливаемой в финишный профиль (рис 27а). Эти насечки необходимы для того, чтобы зафиксировать откос с учетом теплового расширения элементов.
• Откос зафиксировать в финишном профиле и закрепить на стене в месте, заранее подготовленном для крепления.

Рис. 26а

Наличник зафиксировать в соединении с откосом (рис. 26в) и закрепить его на стене, руководствуясь рекомендациями о монтаже наличников, изложенными выше.

Рис. 26б

После того, как наличник собран, можно приступать к дальнейшему монтажу сайдинга (рис. 26г).

Рис. 27. Схема монтажа наличника и откоса Docke

Важную роль в процессе установки сайдинга играют доборные элементы. Иначе их называют «аксессуары», «доборные профили» или «комплектующие». Эти материалы для облицовки здания изготавливают в той же цветовой гамме, что и панели. Поэтому всегда можно купить комплектующие, идеально соответствующие всем параметрам основного отделочного материала – ламелей (панелей) сайдинга.

Для облицовки оконных проемов предназначены следующие виды комплектующих:

1. Околооконная планка (околооконный профиль). Является доборным элементом, в котором объединены наличник и откос.
2. Планка J-Trim (джей трим, джейка).
3. Пластиковые уголки для оформления стыков.
4. Угловая заглушка WF.

Если ширина откосов небольшая, дорогостоящую околооконную планку можно не покупать. Ее может заменить такой доборный элемент, как J-фаска. Она имеет и другое название: «ветровая планка» или «ветровая доска». Этот вид комплектующих часто используется совместно с финишной планкой и софитами.

Для монтажа сайдинга понадобятся следующие инструменты:

• шуруповерт на аккумуляторных батареях;
• ножницы по металлу;
• нож-резак. С помощью этого инструмента на профиле проводят (с нажимом) линии, по которым сгибают или разгибают сайдинг;
• электролобзик;
• рулетка;
• угольник металлический или деревянный;
• простой карандаш.

Обустройство глубоких откосов

Глубокими или широкими считаются откосы шириной более 20 см. В нашем климате это самые распространенные, так как стены домов обычно довольно толстые. Такие проемы выгоднее обшивать панелями сайдинга, монтаж которых довольно прост для самостоятельного исполнения:

1. Возле оконной рамы монтируется J-профиль.
2. По внешним углам устанавливается другой профиль – наружный угол.
3. Все пространство между ними зашивается панелями сайдинга. Для этих целей чаще всего используют обрезки подходящего размера, оставшиеся в процессе монтажных работ.

При глубине откоса более 20 см обязательно нужно устанавливать отлив. При этом монтаж винилового сайдинга предусматривает установку гибкого отлива, который обеспечит возможность температурного расширения материала.

Крепится отлив со стороны окна, если в процессе установки остались щели, их следует заделать строительной пеной. При этом отлив следует дополнительно нагрузить, например, несколькими кирпичами, чтобы его не подняло.

На фото видно, как установка контрастной околооконной планки выгодно подчеркивает индивидуальность фасадной отделки. Также примеры выполненных работ по отделке оконных проемов всегда можно найти на фото в интернете.

Совет! При выполнении работ с сайдингом следует всегда оставлять зазор 2-3 мм. Это касается не только самих панелей, но и любых дополнительных элементов. Такой зазор обеспечивает расширение обшивки при нагревании на солнце без повреждения целостности конструкции.

Как видим, обшивка оконного проема любой глубины – не такое уж и сложное дело и вполне доступно для исполнения своими руками. Хотя размеры околооконной планки ограничивают ее применение, в некоторых случаях можно вполне обойтись другими элементами сайдинга. Главное, правильно определиться с необходимыми материалами и следовать инструкции по монтажу.

Монтаж

Пошаговая инструкция по установке приоконной планки для сайдинга включает несколько пунктов.

1. Если необходимо, замените оконные рамы на новые. Очистите окно и оконный проём от всего лишнего, мешающего работе.

2. Проверьте состояние откосов, заделайте щели и трещины возле проёмов.

3. После высыхания замазки (строительной смеси) обработайте откос и линию его стыка с рамой окна противогрибковым и противоплесневым составами.

4. Смонтируйте обрешёточную конструкцию по всем стенам, где планируется установить сайдинг. После возведения околооконной несущей конструкции определите, как должен располагаться отлив, используя особую доборную комплектующую. Этот элемент ставится на некотором расстоянии от фасадной стороны строения или здания и придаёт стоку равномерности. От спецдоборной детали можно отказаться – функцию водоотведения примет на себя приоконная планка, скошенная под определённым углом. Для планки заблаговременно ставится отрезок бруса – под этим же углом.

5. Прикрепите к внешней зоне оконного проёма деревянную или пластиковую рейку, служащую базой для финишной планки. Здесь окажутся полезными детали, сработанные из лиственной древесины – она лишь немного расширяется при жаре. Все деревянные комплектующие пропитайте защитными составами.

6. Рассчитайте необходимое количество материала для обшивания. В качестве исходных данных – внутренний и внешний периметры оконного проёма, ширина откоса. На одной из замеряемых сторон используются три точки-ориентира – третья позволит обойти перекос, намечающийся при изменении высоты рабочей точки. Полученные значения соизмеряются и сопоставляются со схемой расположения окна.

7. Соразмерив параметры откосов и оконного проёма, приобретите околооконный профиль нужного типоразмера (или приспособьте ранее купленный).

8. Подготовьте крепёж. Оконные саморезы не должны превышать по длине и диаметру рекомендованные значения. В противном случае худший вариант – растрескивание стекла в стеклопакете окна.

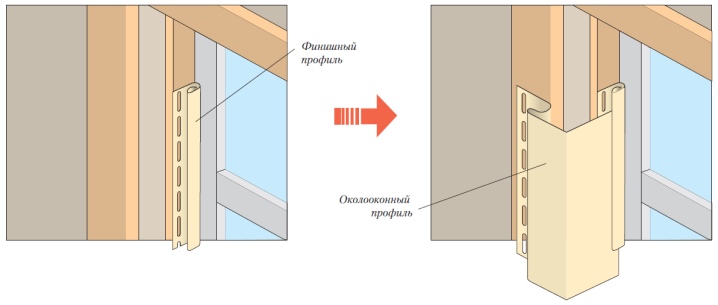

9. Зафиксируйте финишную планку. Она устанавливается по внутреннему периметру оконного пролёта. Финишная планка должна плотно прижиматься к раме. Для придания дополнительной устойчивости, привлекательности собираемой облицовки и выдержки прямого угла стыкования комплектующие режутся под 45 градусов. Пластик, в частности, винил, из которого сделан сайдинг и оконные наличники, легко разрезается болгаркой – используйте отрезной диск по металлу или дереву.

Сопоставьте и зафиксируйте финишную и приоконную планки.

1. Вначале подгоните нижнюю сторону. Например, когда ширина окна изнутри равна 80 см, а наличник удлиняет это расстояние на 8 см, то общая длина околооконной планки равна 96 см – по 8 на припуск с каждой из сторон.

2. Внутренний подрезаемый выступ согните. Образуется отбортовка – она должна быть обрезана до 2-2,5 см. Внешняя останется прямой – либо можно подрезать небольшую часть места стыковки. Выдержите угол подрезания в 45 градусов. Отклонение хотя бы на один градус при температурном сужении зимой приведёт к образованию щелей.

3. Повторите действия с противолежащей (верхней) комплектующей приоконной и финишной планок. Подрезание под 45 градусов может получиться зеркальным.

4. Зафиксируйте подрезанные элементы при помощи дополнительных саморезов – с внешней стороны. С внутренней финишная планка закроет приоконную.

5. Аналогично отмерьте, распилите и подгоните боковые (слева и справа) комплектующие. Замеры можно произвести не по трём, а по двум точкам – скос им не грозит, так как ориентиры у приоконной и финишной планок уже есть. Верхняя и нижняя комплектующие имеют ложбины для оттока дождевой воды и растаявшего снега – внутренняя комплектующая откосной стойки укорачивается лишь по измеренному значению кривизны.

Обрезание внешних планок осуществляется другим способом.

1. Оставьте верхние края прямыми. Исключение – корректирующее подкорачивание уголка. Нижние края состыкуйте путём обрезки планки под 45-градусным углом.

2. Для стыкования просуньте вертикальную стойку под угол верхней комплектующей – и засуньте её под финишную планку. Язычок при этом должен оказаться под ней. Повторите это же действие и для нижней планки. При этом стоечный угол приоконной планки должен вщелкиваться, спрятав виднеющуюся часть нижней планки.

3. Зафиксируйте с помощью оконных шурупов все незакреплённые комплектующие.

4. Заклейте все стыки клеем-герметиком.

Детальнее о монтаже околооконной планки для сайдинга смотрите в следующем видео.
