Мансардные окна: виды, особенности и установка

Как сделать мансардное окно своими руками

Простейшая конструкция состоит из:

• опорной пластины;
• рамы со стеклом;
• комингса или сплошного ограждения для проема.

Опорную пластину изготавливают из листовой стали, ее толщина должна быть от 1 мм до 1,5 мм. Ее крепят к несущей конструкции гвоздями. В качестве рамы лучше использовать сосну или ПВХ. Стекла лучше брать закаленные, в крайнем случае, только верхнее, так как на мансардные конструкции идет большая нагрузка от снега и дождя.

Комингс делают из досок толщиной от 40 мм до 50 мм. Чтобы достигнуть максимальной стыковки в углах, используют водостойкий клей. Опорная пластина к комингсу крепится на шурупы.

Рама должна иметь напуски на комингс, если этого не сделать, то дождевая вода будет проникать внутрь помещения. Надо прикрепить уплотняющую ленту по периметру рамы и комингса. Монтаж стекла проводят на замазку, с дополнительной фиксацией штапиками.

Перед монтажными работами все детали из древесины необходимо пропитать автолом или горячей олифой.  Только после полного высыхания олифы можно наносить масляную краску.

Фурнитуру (самофиксирующие петли и ручки) вряд ли получится сделать собственноручно, поэтому проще ее приобрести. Механизм крепления, который устанавливают на окна промышленного производства можно заменить зубчатой рейкой.

Если есть навыки столярного дела, никаких проблем с созданием мансардного окна своими руками не возникнет. Всегда можно посмотреть видео, где подробно описывается весь процесс, скачать фото с чертежами. Можно также купить новое, но при его монтаже собственными руками, гарантия производителя не будет предоставлена.

Преимущества слуховых окон

В первую очередь слуховые окна дают дополнительное пространство, что особенно важно для маленьких мансардных помещений и при низкой кровле – когда скат кровли начинается непосредственно от пола мансарды. При этом слуховые окна позволяют подойти к окну, так как слуховое окно дает дополнительное «вертикальное» пространство.. Альтернативой могут быть плоские мансардные окна со специальным образом укрепленной рамой, когда окно устанавливается под большим углом (примерно на 10%), чем угол самой кровли – благодаря чему выигрывается дополнительное пространство.

Альтернативой могут быть плоские мансардные окна со специальным образом укрепленной рамой, когда окно устанавливается под большим углом (примерно на 10%), чем угол самой кровли – благодаря чему выигрывается дополнительное пространство.

Слуховые окна меняют внешний вид мансарды, и влияют на архитектуру всего дома. Эти домики могут быть различных форм: с односкатной или плоской крышей, двускатные, полукруглые, треугольные….При этом возможность использования различные материалы, как тех же, из которых сделана основная кровля, так и других «контрастных» материалов, делает количество возможных сочетаний поистине неограниченным.

Особенности монтажа мансардных окон вместе с крышей

Преимущества одновременного возведения крыши с монтажом окна очевидны:

1. Ширину проема можно выбрать по своему усмотрению, внеся изменения в стропильную схему. Есть возможность дополнительно укрепить скаты сразу по всей длине.
2. Установка окна на голые стропила проще, можно работать сразу на крыше.
3. Не нужно разрушать конструкцию кровельного пирога с риском нанести случайный ущерб.

При монтаже учитывают высоту кровельного материала, чтобы после его укладки рама не находилась ниже его уровня. Набивают рамку из брусков обрешетки нужной толщины по периметру.

Над верхней частью рамы делают дренажный желоб, который будет находиться под слоем кровельного материала для отвода конденсата. Его крепят к горизонтальному бруску обрешетки немного наклонно. Для плотного прилегания вертикальные куски обрешетки выпиливают под размер желоба.

Разновидности по способу открывания

При установке могут быть использованы различные способы открывания. Перечислим их:

1. Конструкция с расположенной в центре осью поворота. Такой вариант пользуется наибольшим спросом. К тому же его легко установить и осуществлять последующий уход.
2. Люк. Открывается он по боковой оси.
3. Изделие с приподнятой осью.
4. Конструкция с нижней осью. У таких вариантов створки открываются вперед.

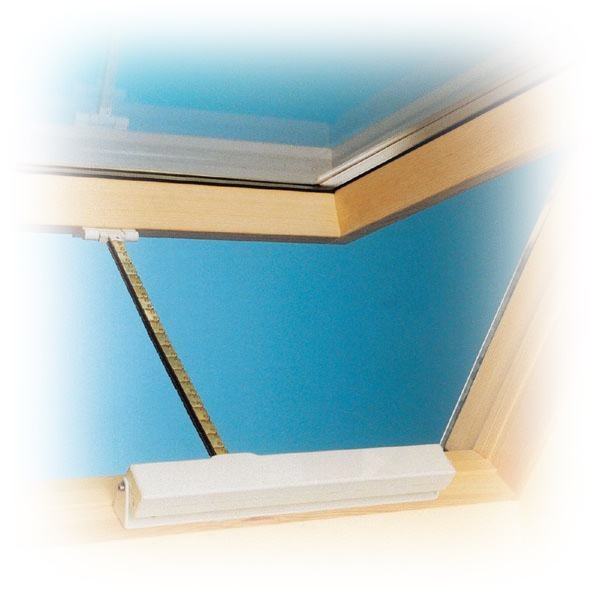

5. С электроприводом. Такие модели рекомендуются тем, кому важен комфорт. Управление створками осуществляется с помощью пульта.

Также нередко производится установка глухих мансардных окон, которые в принципе не открываются.

А теперь о реальных фактах

Удобное открывание при помощи использования верхней ручки (окно, установленное на правильной высоте, позволяет удобно расположить мебель в мансарде).

Клееная древесина северной сосны, обеспечивает прочность и долговечность конструкции, не взирая на перепады температуры и влажности. Оконную раму не «ведет», следовательно, окно будет открываться плавно.

Встроенные вентиляционные клапаны во всех моделях окон (от 24 до 39 м3 в час), со сменным моющимся фильтром. Фильтр устроен таким образом, что конденсат не попадает на деревянные части окна. Следовательно, дерево не портится, и окно служит намного дольше.

Доступные цены. Комплект окна модели GZL размера 78 * 118 см + оклад EDW для монтажа в профилированную кровлю, например, стоит 277 евро, это приблизительно 9600 рублей.

Большой ассортимент моделей VELUX для любого интерьера, включает в себя более 22 моделей мансардных окон. В том числе и богатый выбор аксессуаров для создания уюта и комфорта:

• жалюзи,
• маркизет,
• рольставни,
• москитная сетка,
• шторы (рулонные, затемняющие, плиссе).

Компания ВЕЛЮКС представляет в России новинки, которые зарекомендовали себя во всем мире, это:

Уникальный окно-балкон GDL Cabrio. Данная разработка ВЕЛЮКС, не имеет аналогов во всем мире. При помощи такого решения, в мансарде можно создать балкон, исключая дополнительные надстройки, создавая мансарду более светлой и просторной.

Автоматические рольставни с дистанционным управлением, позволяющие уберечь помещение от нагревания в летнее время и сократить потери тепла, зимой. Используя автоматические рольставни, вы сможете снизить уровень шума во время дождя и града. Так же автоматические рольставни защищают от механического внешнего воздействия и исключают вероятность несанкционированного проникновения в помещение. Но помимо всего, они гарантируют полное затемнение помещения, защищая от любопытных взглядов. Данная модель автоматических рольставней (VELUX SCL) совсем недавно получила престижную европейскую награду RedDot за лучший промышленный дизайн, который отличается современными сглаженными линиями.

Подводя итог, хочется отметить тот факт, что на российском рынке есть несколько компаний, предлагающих мансардные окна. Однако, как вы успели понять, не все мансардные окна одинаковые. Богатейшим опытом работы обладает именно фирма VELUX, работающая в России с 1991 года. VELUX производит самые популярные в мире мансардные окна, успешно использующиеся более чем в сорока странах мира на протяжении шестидесяти лет.

Выбирая качественные мансардные окна компании VELUX, которые проверены не только временем, но и нашим климатом, вы выбираете светлую, теплую и уютную мансарду.

Миф № 1

«Мансардные окна не подходят для регионов со снежными зимами».

• Чаще всего люди задаются такими вопросами:
• Не промерзнет ли мансардное окно зимой?
• Выдержит ли окно повышенную снеговую нагрузку?
• На сколько такое окно совместимо со снегом?

Следует отметить, что мансардные окна VELUX не одно десятилетие «работают» в подобных экстремальных климатических условиях (например: Гренландия, Швеция, Финляндия), где морозы доходят до -40°С, в сравнении с которыми, средняя полоса России — практически курорт. Тем не менее, производители позаботились о дополнительной защите для окон, реализация которых осуществляется в холодных регионах нашей страны. Все для того, чтобы вы могли наслаждаться жизнью в мансарде круглый год, не зависимо от времени года и погоды за окном.

Защита от промерзания и последствий снегопадов обеспечена на всех уровнях, от энергосберегающей конструкции окна до технологий «теплого» монтажа. В мансардных окнах VELUX применяют технологию «теплого периметра», которая сокращает потери тепла и образование конденсата по периметру стеклопакета. Разделительная рамка находящаяся между листами стекла выполнена из стали и закруглена по углам. Теплопроводность такой рамки почти в пятнадцать раз меньше, чем у алюминиевой. В целях повышения теплоизоляционных характеристик стеклопакетов, их как правило заполняют инертным газом – аргоном или криптоном. Все это, плюс энергосберегающие стекла позволят увеличить сопротивление теплопередаче окна на 30%, если сравнивать с обыкновенным стеклопакетом.

Внешнее стекло стеклопакета VELUX имеет низкоэмиссионное покрытие Low-E, которое пропускает в помещение энергию в виде света, препятствуя ее потерям в виде тепла через стеклопакет. Комплекты для теплоизоляции BDX 2000, не только помогут решить проблему мостика холода, но упростят и значительно ускорят качественное выполнение гидро- и теплоизоляционных работ. А это помогает выполнить монтаж окна даже неопытным установщикам. Так же следует отметить, что используя комплект теплоизоляции BDX 2000, к стандартной пятилетней гарантии на окна VELUX, добавляется еще пять лет.

Как выбрать мансардное окно

Перед покупкой необходимо определиться:

• с размерами;
• количеством;
• способом открывания;
• материалом изготовления.

В зависимости от назначения помещения рекомендуется для спален, детских комнат и гостиных отдавать предпочтение деревянным конструкциям. Древесина является экологически чистым материалом, лучше всего себя в этом классе показала сосна зимней заготовки. Она маркируется как класс 1А.

Чаще всего монтаж проводится между стропилами. Расстояние между ними должно быть больше ширины самой рамы на 4-6 см. Рассчитать очень просто, при расстоянии между стропилами 84 см, потребуется стеклопакет шириной 78 см, то есть остается запас по 3 см с каждой стороны.

Высота (длина) подбирается в зависимости от уклона кровли. Если уклон варьируется от 15 до 30, то высота должна быть 160 см. Из него будет открываться хороший обзор, а внутри будет отличная освещенность.

При расчете количества пользуются соотношением 1:10. Это означает, что на 10 кв.м. потребуется 1 кв.м. остекления. При желании сделать комнату максимально освещенной, рекомендуется использовать соотношение 1:6. Также следует учитывать, что остекление с разных сторон даст намного больше света, чем одно большое на одной стене.

Вариантов открывания множество, главное выбрать только те функции, которые реально нужны в конкретной ситуации, чтобы не переплачивать за возможности, которые не потребуются в процессе эксплуатации

Особое внимание следует обратить на сервисные окна, если в дальнейшем придется выходить на крышу, например для уборки снега или проведения ремонтных работ. Они могут выступать в качестве эвакуационного выхода

Но, если хотите получить максимум комфорта, покупайте «умные».

На следующем этап необходимо выбрать между деревянными и пластиковыми конструкциями. Теплопроводность у обеих одинаковая, поэтому это свойство не является определяющим при выборе.

Устойчивость к воздействию внешней среды у пластика на порядок выше, чем у древесины. Однако деревянные конструкции, покрыты ПВХ также неплохо переносят осадки.

По прочности конструкции из дерева не уступают моделям из ПВХ, усиленные алюминиевыми несущими профилями.

Еще несколько советов:

• в помещениях, где предполагается сушка белья, стирка или будет ванная, туалетная комната, лучше выбрать влагостойкую конструкцию;
• независимо от выбранной конструкции, наружное стекло должно быть обязательно закаленным;
• идеальная вентиляция окон должна иметь вид лабиринта, с функцией регулировки, это позволит сохранить тепло в помещении, и обеспечить прохождение достаточного количества воздуха;
• надо проверять все деревянные части окон, они должны быть обязательно покрыты лаком, чтобы защитить древесину от влажности и продлить срок эксплуатации;
• нельзя покупать деревянные модели с сучками и дефектами, все части должны иметь одинаковый цвет и структуру.

Ни в коем случае нельзя стеснятся спросить о цене. Стоимость зависит не только от типа и размеров конструкции, но и от известности бренда, фурнитуры. Обязательно удостоверьтесь, что производитель дает гарантию, она не должна быть меньше 5 лет.

Мансардные окна в интерьере – это возможность воплотить самые смелые идеи в дизайне интерьера. Лишний раз в этом можно убедиться, если посмотреть фото мансард с окнами и без них.

Советы по выбору

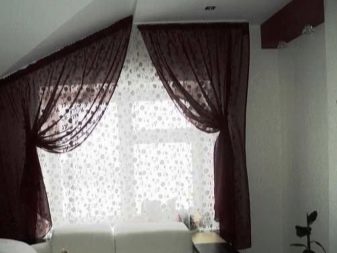

Чтобы упростить выбор штор для оформления окон мансарды, стоит взять на заметку несколько рекомендаций:

Покупать лучше изделия светлых тонов. Они визуально осветляют и освежают интерьер. Темные расцветки создают гнетущий эффект восприятия пространства.
Оттенок штор должен контрастировать с тоном настенной облицовки. Фактура должна перекликаться с фактурой элементов меблировки.
Не стоит покупать или шить шторы из материала постельного белья. Желательно, чтобы оттенки не были полностью идентичными, так как это упрощает восприятие пространства.
Там, где под окном совсем небольшая высота, не стоит вешать длинные полотнища

Неприемлемо использовать для окон шторы, стелющиеся по полу (нужно обращать внимание на длину изделий).

Вариант с люверсами над столом либо кроватью возможен только в случае, если длина таких штор короткая.
Не каждая ткань годится для мансардных штор. Стоит исключить из списка вельвет и бархат. Далеко не всегда здесь уместны гобелен и жаккард.
Делать выбор нужно с учетом материала обивки и фактуры стен. Нежелательны принты, если фактура облицовки имеет свой собственный рисунок.
Рисунок на шторах хорошо смотрится, если мансарда обустроена под детскую.
Модели штор должны отвечать правилам безопасности

Они не должны создавать препятствий для работы механизма открывания окна.
Важно учитывать материал самого дома. К примеру, в мансарде деревянного дома гармоничней смотрятся простые модели занавесей.

Нельзя забывать про стиль интерьера. Скажем, если это современные направления, стоит выбирать между римскими шторами, плиссе либо рулонами.
Фактура материала должна быть плотной, но не тяжелой. Хорошо, если ткань будет иметь небольшой процент синтетических нитей, обуславливающий ее повышенную стойкость к выгоранию.
Не стоит экономить: выбирать изделия нужно у официальных поставщиков проверенных временем производителей.
Блэкаут (непрозрачный текстиль) стоит покупать тогда, когда нужно периодически затемнять помещение

Такой возможностью обладают рулонные занавеси с направляющими из алюминия.
Выбирая материал, нужно уделить внимание его свойствам: не годится для покупки текстиль, дающий усадку и способный деформироваться в процессе стирки.

Рама: дерево или пластик? Особенности монтажа мансардных окон

Если для рамы было выбрано дерево, то нужно иметь в виду, что для мансардных окон лучше использовать не обычный, а сборно-клееный сосновый брус. Близко расположенные кольца обеспечивают равномерную плотность такой древесины. Это придает максимальную долговечность окну: рама и створки из данного материала не будут коробиться от перепадов температуры и влажности. После изготовления окна из дерева обязательно должны быть покрыты антисептиком и несколькими слоями защитного лака. Между рамой и створкой укладываются уплотнители для герметичности и сохранения тепла.

Если же для рамы мансардного окна был выбран ПВХ профиль, то в большинстве случаев предпочтение отдается многокамерному профилю. Пластиковые профили рекомендуется устанавливать в домах на территории с повышенной влажностью. Они также гарантируют отличную защиту от шума и пыли. Наибольшую теплоизоляцию обеспечивает «теплый» алюминиевый профиль, в котором металлические части соединены вставками из пластика.



Сколько стоит построить мансарду

Устройство мансардного этажа считается выгодным из-за того что нет необходимости тратиться на возведение стен. Это верно только отчасти.

Во-первых, много средств уйдет на создание стропильной системы. Стоимость ее зависит от выбранного типа мансардной крыши (смотрите ниже) и от цены на пиломатериалы в вашем регионе.

Во-вторых, придется выложить немалую сумму на утепление и пароизоляцию мансардной крыши. Понятно, что одного только кровельного материала далеко недостаточно для обеспечения требуемых кондиций воздуха для жилых помещений (если мансарда планируется жилой). Придется утеплять, причем слой утеплителя должен быть значительным. Например, для средней полосы России слой минеральной ваты высокой плотности должен быть от 200 мм, плюс слой гидроизоляции и пароизоляции.

В-третьих, окна обходятся намного дороже. Если делать их слуховыми, сооружают специальную конструкцию из стропил, что усложняет рельеф крыши, а следовательно увеличиваются затраты на материалы и монтаж. Даже на обычной двускатной приходится думать об устройстве ендов и снегозадержании над окнами.

Устройство мансардных окон в крыше

Второй вариант — окна в плоскости крыши — требуют особо тщательной заделки, чтобы осадки не могли попасть внутрь. Это делает установку дороже в 1,5-2 раза. Примерно на столько же дороже обходятся и сами окна: у них должна быть усиленная рама и армированное стекло, способное вынести снеговые нагрузки. Кроме того для обслуживания рама должна быть поворотной, а это — еще увеличение стоимости.

Что нужно для установки мансардного окна и порядок монтажа составляющих

В мансарде ставят два типа окон — вертикальные и в плоскости крыши. Оба типа можно использовать в одном проекте. На фото ниже удачный пример такой комбинации. Точно не скажете, что дом незапоминающийся. А сколько еще может быть вариантов?

Мансардная кровля в несколько уровней — это тоже распространенный прием

Кроме всего, такие популярные и недорогие кровельные покрытия — материалы на основе металла типа профлиста, металлочерепицы, кровельного железа  — использовать при устройстве мансардной крыши частного дома не советуют. Причины две:

1. Высокая теплопроводность. Из-за того, что металл очень хорошо проводит тепло, приходится укладывать большую толщину теплоизоляционных материалов. Иначе летом в мансарде будет слишком жарко, а зимой — холодно.
2. Повышенный уровень шумов, создаваемый покрытием во время дождя. Даже обычная крыша, покрытая металлом, во время дождя звучит как барабан. Мансардная намного больше по площади и «инструмент» получается более мощный. Если с уровнем шумов внутри помещения можно бороться дополнительной звукоизоляцией, то на улице звук вы ничем не уберете. Если дома соседей находятся на солидном расстоянии, это может быть и нестрашно, но если застройка плотная, могут возникнуть конфликты.

Если хорошо посчитать, дополнительная теплоизоляция и звукоизоляция сведут к минимуму выигрыш в стоимости при покупке кровельного материала. Возможно, другое, более дорогое изначально кровельное покрытие, в результате окажется более выгодным. Так что тут нужно просчитывать варианты.

Все это описывалось к тому, чтобы вы имели более полное представление о том, действительно ли строить мансардный этаж так уж дешево. Получается — не очень. Тем не менее у такого решения есть свои плюсы:

• Мансардный этаж получается легким. Потому фундамент для частных домов потребуется лишь немногим более мощный, чем при устройстве одного этажа. Так как затраты на фундамент — это значительная часть стоимости, то тут выигрыш получается ощутимый.
• При нехватке средств, утепление мансарды и ввод ее в эксплуатацию можно оттянуть на требуемый срок. Причем эта отсрочка будет полезной. Вот почему. При строительстве почти всегда используют лес высокой влажности. Если начинать утепление сразу, влага будет впитываться в теплоизоляцию. Если «пирог» сделан правильно, она будет уходить естественным образом. Но если имеются нарушения, могут возникнуть проблемы. Если же крыша под кровельным материалом какое-то время простоит без утепления (но с обязательно уложенной под кровельное покрытие гидроизоляцией), то древесина хорошо высохнет и проблем будет меньше.
• Мансарда позволяет сделать дом оригинальным и нестандартным. В любом случае здание получается более выразительным и индивидуальным — вариантов оформления масса.

Мы постарались наиболее полно описать минусы мансардной крыши и ее плюсы. Если вас трудности не испугали, выбирайте, какая конструкция вам больше по душе.

Разница между горизонтальным и наклонным остеклением

Решение об устройстве слухового окна принимают с учётом двух факторов: экономической обоснованности и уровня освещённости мансарды. В последнем отношении слуховые окна дают вдвое меньше естественного света, чем наклонные, но это нивелируется остеклением основных фронтонов.

По экономической части: обычное ПВХ окно хорошего качества REHAU стоит в 2–3 меньше мансардного окна с обкладом от весьма посредственного производителя. С другой стороны, для установки окна в скат кровли не потребуется ничего, кроме установочного комплекта, за исключением разве что пары брусьев.

Слуховое окно требует достаточно серьёзного вмешательства в стропильную систему. В среднем для его обустройства требуется от 60 пог. м пиломатериалов, а также дополнительный утеплитель, гидроизоляция и кровельное покрытие. Но даже в этом случае вертикальные окна выигрывают по стоимости.

Другой вопрос — теплосберегающие характеристики. При хорошей инсоляции ската наклонное окно в среднем будет больше нагревать мансарду, чем упускать из нее тепло. Если речь идёт о неосвещённом северном скате, здесь лучше отдать предпочтение обычным окнам из следующих соображений:

• они обладают более плотным равномерным притвором;
• имеется возможностью свободного выбора стеклопакетов;
• схема установки и заделки примыканий более стандартная, нет вероятности протечек.

Монтаж окна

После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ. Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы

Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем

Отдельно следует отметить работу с кровельным материалом. Монтаж мансардных окон в металлочерепицу производится аналогично, равно как и в случае с профнастилом или листовым железом. Если же речь идет о мансардных окнах в фальцевой кровле или подобных материалов, то обшивку вначале потребуется разобрать.

Установка рамы и регулировка

Важно: в целях безопасности рамы монтируют без стекла. Оно может быть установлено лишь на заключительных этапах

При монтаже рамы для мансардных окон следует сразу тщательно закрепить нижние кронштейны, а вот крепление верхних до конца затягивать не стоит – это поможет затем проще отрегулировать створку. Делается это при помощи уровня. Если найдены какие-либо отклонения вставленного окна, следует устранить их при помощи пластиковых уголков – эти запчасти часто входят в комплект поставки. Также рекомендуется ненадолго вставить стекло в раму, чтобы проверить качество установки. Как только регулировка будет завершена, следует закрутить шурупы.

Изоляция и дренаж

После того как крепеж будет надежно завернут, вокруг рамы потребуется проложить тепло- и гидроизоляционный материал для большей герметичности. Фиксацию гидроизоляционного фартука выполняют с помощью степлера.

Дренажный желоб делается в верхней части рамы. В обрешётке прямо над проемом вырезают два куска под размер дренажного желоба. Подобных же размеров готовят и отрез гидроизоляционного материала. Желоб заводится под обрезки гидроизоляции и крепится к обрешетке. Устанавливать его требуется обязательно под углом, иначе герметизация будет страдать – дождевая вода может пойти в окно.

Установка оклада

Сегодня используется два основных типа оклада для разного фальца. Первый используется для работы с плоским кровельным материалом, второй – с волнистым. Компании, занимающиеся изготовлением мансардных окон, на производстве прикладывают оклад в комплект поставки. При этом принцип работы с обоими типами идентичен.

Первым делом прикрепить следует нижнюю часть оклада мансардного окна. Устанавливать его следует таким образом, чтобы фартук гидроизоляции выходил и за саму раму, и за листы кровли. После следует перейти к боковым комплектующим. Края этих элементов должны быть уложены на саму раму.

Уплотнитель прокладывается по внешней части рамы. Чаще всего он, крепления и все прочие комплектующие идут в комплекте поставки, но в отдельных случаях их придется докупать позже. В любом случае после этих действий следует тщательно проверить все на точность и прочность, т.к. замена или ремонт мансардных окон в случае необходимости доставит немало хлопот.

Установка стеклопакета и внутренняя отделка

На следующем этапе установки мансардных окон потребуется вернуть стеклопакет обратно в раму. Делается это достаточно просто, но технология зависит от производителя, поэтому сам процесс исчерпывающе описан в руководстве.

Также не должна вызывать проблем и внутренняя отделка окон в крыше – тут все зависит от личных предпочтений. Кроме того, многие производители в комплект мансардных окон добавляют также и специальные решения для облицовки. Чаще всего в набор входит герметик, стусло и шаблон. Подобные шаблоны одинаково хорошо ставятся и при необходимости снимаются.

В качестве альтернативного варианта можно использовать и обычный гипсокартон, а вот от механических монтажных конструкций в таком случае следует отказаться.

Каркас слухового окна на крыше дома

Каркас слухового окна на крыше устанавливается в одно время с монтированием стропилин кровли дома. Если у крова две скатных плоскости — для оконного каркаса обустраивается своя стропильная система и обрешетка. Поэтому установка каркаса таких окон подразумевает под собой возведение отдельной своей мини-крыши. При обустройстве стропильной кровельной системы в участках планируемой установки слуховых окон, необходимо предусмотреть размещение будущих проемов, ограждающих ноги стропилин с усиленными прочностными характеристиками. Ведь стропилины и другие детали стропильной конструкции примут еще и массу элементов слухового окна на себя.

Затем на стропилины размещают поперечные бруски: верхний – соответствующий размерам самого окна, а на уровне с внешней стенкой домостроения — нижний. На нижнем брусе размещаются стойки в положении вертикально, связывающие вверху поперечные брусья. Получается оконная рама, скрепляемая продольными брусками с верхним брусом, размещенным на укрепленных стропилинах. Так получается готовый каркас, но без оконных стропилин. Мансардную систему стропилин обустраивают по образцу для основной кровельной конструкции.

Миф № 3

«Мансардные окна нужно ставить повыше».

Как правило, традиция высоких пристенков, это дань прошлому. В наше время, верхнему этажу загородного дома предъявляют совершенно иные требования. Помещение должно быть не только комфортным, но и очень светлым. Оно должно быть грамотно спланировано, и иметь хороший вид из окна, так как именно он часто играет решающую роль в определении стоимости недвижимости.

Следовательно, и окна должны быть установлены на комфортной высоте – как в обычной квартире, то есть 90-120 см от пола. В случае если установленные окна будут превышать заданную высоту, вашему взору будет открываться только небо, вызывая у вас чувство дискомфорта. Правильно установленные окна гарантируют великолепный вид из окна.

Подготовительный этап

Собираясь самостоятельно установить окно в мансарде, необходимо тщательно спланировать его размеры и определить точное место расположения. Выбирать размеры мансардных окон нужно так:

• площадь окна – не более 10% общей площади крыши;
• ширина окна – на 10 см меньше расстояния между стропилами;
• нижний край оконного проема – немного ниже линии глаз человека в сидячем положении;
• верхний уровень – на высоте, позволяющей человеку в положении стоя свободно обозревать окрестности;
• запоры и другие элементы для управления оконной рамой – на высоте, удобной для постоянного пользователя.

Когда шаг между стропилами небольшой, чтобы увеличить поток дневного света нужно ставить сборное мансардное окно. Можно сделать 2 или 3 окна, если площадь крыши и материальные возможности это позволяют. Ведь цена мансардных окон бывает достаточно высокой из-за сложной конструкции и большого количества составляющих в комплекте поставки.

Для работы нужно приготовить такие инструменты, как:

• электродрель с насадкой для резки металла;
• ножовка;
• электроножницы высечные;
• строительный степлер;
• шуруповерт с насадкой 8×45;
• строительный уровень;
• клещи марки «Гофра»;
• ножницы для резки металла просечные;
• рулетка с текстильной лентой.

Монтаж слухового окна крыши

Слуховые окна – объекты, требующие при их создании соблюдения указов СНиПа и ГОСТа. По СНИПу монтаж слуховых элементов разрешается, когда угол наклонения кровли более 35°, а их площадь («S») равняется 1/300 к площади горизонтальной проекции кровли дома.

Чтобы они осуществляли свои функции корректно, их делают так:

• стенки по бокам до 1,5 м в высоту;
• по размеру 1/5-1/8 от всей «S» мансарды;
• подоконники устраиваются на отметке ок. 90 см от пола;
• габариты окон больше соотносят со стилем сооружения, но они редко превышают 1,5 м;
• размеры створок обязаны делать более 0,6х0,8 м;
• каркас ставить нужно на перекрывающие потолок балки;
• объект не должен иметь выступ за пределы внешних стен дома (во избежание провисания);
• промежуток между 2-мя слуховыми окнами обязан быть 0,8 м и больше.

При реконструкции здания, монтаж проводится с частичным разбором кровель. Так, становится возможным установка боковых стен и верха люкарен. Слуховые окна, создаваемые при перестройках сооружений, внедряются промеж стропильных ног, которые расположены на расстоянии ок. 1-1,2 метра. Тогда, конструктив кровли остается прочным.

Установка слухового окна на крыше

Стены объектов на мансарде исполняются из того же стройматериала, что и на фасаде, или из дерева. Рамки, зачастую, деревянные. Нередко для них выбирают алюминий, ПВХ или стеклопластик. По желанию, для декора, возможно приобрести и установить различные элементы обрамления, из подходящего по стилю материала.

Важно: до внедрения такого окна рекомендуется провести осмотр кровли, и проверить ее цельность. Она обязана иметь достаточную прочность для подобного вида работ

Чтобы верно выполнить монтажные работы, делают замеры и расчет конструктива, и соблюдают технологическую последовательность.

Этап	Рекомендации
Определение местоположения окошек	Лучше их устанавливать между несущими потолочными перекрытиями
Габариты проёма под окно	должны быть маленькими, чтобы иметь хорошие функции теплоизоляции
Сборка рамы	Хороша из деревянных брусков, которые предварительно обрабатывались антисептическим средством
Вырезка отверстия из пирога кровли	Производится аккуратно, чтобы не нанести вред слою гидроизоляции
Установка рамы	Делается при помощи каркаса, который плотно закрепляют саморезами к несущей стропильной системе
Постобработка герметиком	Проходятся по каждому стыку и соединительным местам

Таблица. Последовательность монтажа

Размещать оконный блок необходимо на конкретном расстоянии от несущей стенки. Разрешается возводить окошки в 2 ряда. Нельзя монтировать элементы приближенно к коньку, карнизу и фронтону.

Оформление окон для мансарды

Изнутри задекорировать мансардные окна можно легкими текстильными шторами. Использовать для этого тяжелые гардины не стоит. Они будут выглядеть слишком негармонично и массивно в пространстве мансарды. Лучше предпочесть что-нибудь более изящное и невесомое.

Также для интерьерного оформление окна на мансарде подойдут:

• жалюзи-плиссе;
• маркизы;
• обычные занавески;
• тканевые роллеты.

Главная задача таких завес – это при необходимости отсечь лишний солнечный свет с улицы. В летний полдень солнце через встроенное в крышу окно будет просто печь под прямым углом. И оконный декор должен в подобных случаях полностью закрывать стекло, пропуская солнечные лучи по минимуму.

С одной стороны шторки для мансардных окон должны быть легкими, а с другой – максимально плотными на просвет. При этом в соответствии с дизайном интерьера стиль занавесей можно выбрать любой. Только помните, что они висят на мансарде не столько классически вертикально, сколько под углом и немного на потолке.

Если размеры мансардных окон, установленных на жилом чердаке, большие с широким и высоким остеклением, то для них стоит выбрать рулонные шторы с электроприводом. Причем ткань следует подобрать со специальной влаго- и пылеотталкивающей пропиткой. Такой вариант меньше загрязняется, а для открытия окна достаточно нажать кнопку.

Интерьерное оформление теплой мансарды – процесс крайне увлекательный. Надо лишь включить фантазию и четко себе представлять как будет использоваться декорируемое помещение. Это разобраться, что делать, если тухнет газовый котел, зачастую сложно и требует определенных технических познаний. При декорировании интерьера главное это желание создавать что-то необычное и развитое воображение.

Проектирование и монтаж

Прежде чем приступать к созданию проекта, нужно помнить о том, что конструкция слухового окна на крыше, чертеж которого создают с учетом формы кровли и размеров здания, должна соответствовать СНиП II-26 и 21-01. Эти строительные нормы регламентируют параметры прочности и долговечности конструкции, соответствие указанным в них критериям гарантирует максимальный срок эксплуатации системы. Основные требования:

• Скаты кровли должны иметь минимальный наклон в 35 градусов, в противном случае монтаж будет невозможен.
• Если планируется сделать надстройку, нужно соблюдать указанные в нормативах расстояния до ограждающих систем строения.
• Независимо от того, предстоит ли установить горизонтальное или вертикальное окно в крыше, необходимо соблюдать требования по размерам. Минимальные параметры створки – 60 на 80 см, т.е. с учетом рамы размер оконной конструкции будет составлять 120 на 80 см или более.
• Если фасад сочетается с вальмовой кровлей, то он не должен быть продолжением стены здания.
• Облицовка кровли может выполняться медными, металлическими материалами, черепичным покрытием.
