Охранная зона кл 10 кв пуэ

Расстояние от ЛЭП и магнитное излучение

При прохождении по проводам электроны создают вокруг своего носителя электромагнитное поле. В зависимости от вида тока значение излучения постоянное или переменное. Непрерывное изменение значения тока с плюса на минус и наоборот заставляет поле менять свою величину в 2 раза чаще.

Вечером

Исследования по воздействию электромагнитных излучений на человека и живую природу начали проводить в конце 70 годов. По результатам обследования людей в разных странах ВОЗ – Всемирная организация здравоохранения определило максимально допустимые нормы излучений в герцах за единицу времени. В РФ и других странах были разработаны нормативные документы, запрещающие промышленное и гражданское строительство на близком расстоянии от ЛЭП.

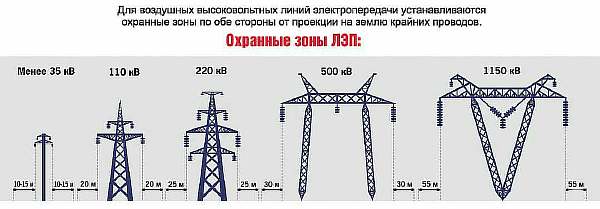

Охранная зона

У людей, длительное время находящихся в зоне сильного поля, обнаруживали онкологические заболевания, сердечные болезни. Женщины страдали от бесплодия. Мужчин преследовали патологии мочеполовой системы. Появлялись общая слабость. Сокращалась продолжительность жизни.

Дешевая земля вблизи охранной зоны

Основываясь на нормах СанПиН, были разработаны правила застройки, и созданы под высоковольтными линиями санитарные зоны. Детские учреждения, находящиеся в опасном поясе, должны быть закрыты. Запрещено строительство жилых домов постоянного и временного проживания ближе, чем указана дистанция до высоковольтных линий в СанПиН 2971-84.

Продать дом, расположенный в опасной зоне, невозможно. Санитарные и противопожарные организации не утвердят такой документ. При застройке участков ИЖС надо учитывать расстояние до ЛЭП, расположенной поблизости.

Схема распространения электромагнитных волн

Насколько опасно излучение высоковольтных линий, демонстрируют цены на землю. Вблизи линий электропередачи стоимость участков низкая. По мере удаления повышается каждые 50 м. Соблазняться дешевизной не стоит. Надо подумать о здоровье своей семьи.

Запрещенные действия

В санитарной зоне не допускаются следующие работы:

1. Строительство зданий и сооружений любого назначения, а также их снос и ремонт, если они уже были (правилами допускается прохождение ВЛ над некоторыми промышленными зданиями и электрическими сооружениями).
2. Размещение стадионов, остановок для транспорта, проведение любых групповых мероприятий с большим скоплением людей.
3. Производство работ по мелиорации, посадке деревьев, полив земель, а также горные и взрывные работы.
4. Складирование сена, оборудование хранилищ для кормов и удобрений, различных свалок и автозаправочных пунктов.
5. Открытый огонь.
6. Загромождение путей проезда и подхода к опорам воздушных линий.

Участки земли, попавшие в зону охраны ЛЭП, изымать у владельцев не будут. Земельные наделы можно эксплуатировать по своему желанию, а также продать или подарить.

На земельных участках можно сажать картофель или другие сельскохозяйственные культуры. Но при этом следует учитывать риски возможной потери части или всего урожая в любой момент (в случаях ремонтных и аварийных работ на линии, проезда техники), а также соблюдать правила нахождения на санитарной территории ЛЭП (не воздвигать построек, не рыть котлованов, не жечь траву и не совершать других запрещающих действий).

Охранные зоны линий связи

К линиям связи относятся объекты линейно-кабельные, коммуникационные, для передачи сигналов, физические цепи. ФЗ «О связи» (ст. 10) гласит, что установление охранных зон, создание просек регламентируется земельным законодательством, а основные положения прописаны в постановлении правительства N 578 и СанПиН 2.1.8/2.2.4.1383-03

Охранная зона линий связи сколько метров имеет:

• для инфраструктуры, коммуникаций под грунтом и ВЛ, радиофикации — сегменты вдоль шириной от 2 м;
• для прокладок морских и для коммуникаций через судоходные, сплавные водные объекты — сегменты до дна, отстоящие на 0.25 морск. мили по бокам или при переходах через водные объекты — на 100 м;
• для автономных конструкций для повышения сигнала, с регенерационными функциями — сегменты с замкнутой границей шириной от центра оснащения или от обвалования не меньше чем на 3 м и от контуров заземления не меньше чем на 2 м.

Что запрещено

Установленная в законе порядке охранная зона линий связи запрещает без письменного согласия и присутствия представителей эксплуатационных учреждений:

• работы монтажные, строительные, взрывные, а также планировка грунтов с землеройными приспособлениями (кроме зон с песчаными барханами) и земляные мероприятия (за исключением вспашки на глубину, не превышающую 0.3 м);
• мероприятия: геолого-съемочные, связанные с поиском, геодезией и другие изыскательные по бурению, шурфованию, изъятием проб;
• посадка деревьев, размещение полевых станов, содержание скота, складирование, костры, стрельбища;
• проезды, стоянки;
• провоз грузов под проводами;
• обустройство каналов (арыков);
• заграждения, препятствия;
• причалы, разгрузочно-погрузочные манипуляции;
• работы подводно-технические, углубительные, землечерпальные;
• выделение рыбопромысловых участков, добыча рыбы, другой водной живности, растительности придонными приспособлениями;
• водопои, колка, заготовка льда;
• нельзя бросать якоря, запрещены проходы с отданными якорями, цепями, тралами, подобным;
• любые мероприятия строительного, реконструкционного характера, касающиеся линий;
• защита коммуникаций под землей без учета подземных прокладок;
• нельзя при проведении стройработ перемещать знаки, сооружения инфраструктуры.

Следует акцентировать, что охранная зона линий связи размещать перечисленное выше позволяет, но только с согласия ответственной компании.

Категорически запрещены действия, угрожающие работе линий связи, радиофикации, например:

• реконструкция, снос построек, мостов, переустройство коллекторов, туннелей, инфраструктуры, где проложены кабели и связанные с ними объекты (столбы, технические сооружения и прочее) без предварительного выноса линий по разрешению обслуживающих компаний;
• засыпка трасс, обустройство на них постоянных складов, а также стоки, свалки;
• ломать любые знаки, оградительные конструкции телефонные колодцы;
• открывать люки и двери объектов коммуникаций и инфраструктуры (колодцы, ящики и прочее);
• устанавливать ограждения, препятствуя доступу для техперсонала;
• иные действия, создающие риск повреждения линиям связи, связанным с ними объектам;
• запрещено заваливать люки колодцев, шкафов, знаков, ограждений и подобных объектов мусором, землей.

Если раскопка грунта позволена обслуживающей компанией, то она проводится только лопатами без резких ударов (за исключением вспашки на 0.3 м). Нельзя использовать ударные приспособления (ломы, кирки, пневмоустройства).

Что делать после штукатурки стен

Итак, мы выяснили, что основными операциями после нанесения выравнивающей штукатурки будут:

• удаление маяков;
• просушка покрытия;
• удаление пыли;
• грунтовка поверхности;
• шпаклевание.

Маяки

Зачастую после оштукатуривания в покрытии остаются маяки. Маячные планки, которые не подвержены коррозии, можно оставить в штукатурке. Однако, коэффициент температурного расширения материалов маяков и штукатурного покрытия различен. Это может вызвать появление трещин. Так что лучше маяки извлечь, а образовавшиеся штробы заделать гипсовым (в сухих комнатах) или цементным (во влажных помещениях и на фасадах) раствором.

Выравнивание и грунтовка

Если после штукатурных работ на стенах остались потёки и застывшие брызги раствора, различные другие выступающие неровности, их нужно удалить. Перед началом работы ровность поверхности проверяют правилом. Все огрехи штукатурки до шпатлевки должны быть устранены.

Для этого дефекты (усадочные трещины, вмятины) грунтуют, а затем замазывают стартовой шпаклёвкой. Чтобы раствор проник глубже, трещины расшивают. После расшивки, поверхность трещин и вмятин покрывают грунтовкой, а затем – слоем шпаклёвки (в случае крупных трещин – с применением армирующей сеточки).

После высыхания стены и выравнивания её шлифуют наждачной сеткой или бумагой либо используют болгарку с соответствующим диском. После шлифовки стены покрыты пылью, которую удаляют пылесосом или смыванием влажной тканью. Через сутки производят основную грунтовку.

Для того, чтобы общее качество отделки было высоким, грунтовочный состав наносят в два прохода с суточной сушкой каждого слоя. Тип состава для грунтовки выбирают соответственно типу штукатурки и месту применения (уличные или комнатные).

Для нанесения используют валик или кисти. Грунтовку наносят перекрёстно: в первый проход – вертикально, во второй – горизонтально.

Как работать в охранных зонах

Длительное нахождение в областях близких к ЛЭП приводит к нарушению работы человеческого организма, ухудшению самочувствия и здоровья. Необходимость проведения каких-либо монтажных или строительных работ подразумевает соблюдение определённых мер безопасности.

Перед проведением работ в охранных зонах должны быть соблюдены все требования ГОСТа 12.1.019, Если нет возможности отключить линию – необходимо выдать рабочему персоналу средства защиты, установить защитное ограждение, обеспечить полную изоляцию рабочего места.

Если повышен риск прикосновения к токонесущим частям, следует обеспечить защитное заземление или зануление линии. Специальными приборами замерить сопротивление изоляции. В зависимости от ситуации, защитные средства можно применять как по отдельности, так и все вместе.

Обязательно! Перед началом работ должен быть проведён инструктаж по технике безопасности. При необходимости у персонала также проверяют знания основных правил безопасности или долженствующих инструкций.

Перед проведением земельных работ необходимо убедиться, что в этом месте не проложены высоковольтные линии. Очень часто экскаватор становится причиной серьёзного короткого замыкания, при котором может пострадать не только техника, но и здоровье самого экскаваторщика.

Если ваш дом был построен в охраняемой зоне, но до возведения воздушной линии подрядчик выполняющий работы должен согласовать проводимые работы.

Вред для здоровья

ЛЭП – это высоковольтная линия электропередачи, представляющая собой главный компонент энергетической системы. Наиболее распространенным вариантом является воздушный способ размещения проводов.

Опасность электромагнитных волн для здоровья вполне реальна, поэтому не нужно возводить здания очень близко к ЛЭП и опорам воздушных линий электропередачи (ВЛ). С целью защиты здоровья людей от негативного воздействия электрополей создаются санитарно-охранные зоны.

Рядом с электростанцией

Возможные недуги

Учеными было доказано отрицательное воздействие электрических и магнитных полей ЛЭП на общее состояние и здоровье. В 60-х годах ими проводилась исследовательская работа, в ходе которой у лиц, живших в квартирах поблизости от ЛЭП, отмечался ряд недомоганий следующего характера:

• высокая общая утомляемость;
• раздражительность;
• депрессивные состояния;
• частые головные боли;
• слабый мышечный тонус;
• нарушения в работе сердечно-сосудистой системы;
• проблемы с памятью;
• бессонница.

Список физиологических расстройств можно продолжать бесконечно. Зарубежные ученые выявили, что дети, живущие на расстоянии менее 150 метров от электролинии, в 2 раза чаще страдают лейкемией, и почти у каждого из них имеются проблемы с ЦНС.

Около города

Доказан и тот факт, что чувствительность к электрическим и магнитным полям у каждого человека разная. Повышенную восприимчивость к электроизлучению называют электрической аллергией. Таким образом, один человек будет непрерывно ощущать на себе негативное воздействие ЛЭП, тогда как другой не почувствует никаких недомоганий.

Системы организма	Явный вред	Скрытый вред
Нервная	Апатия, раздражительность	Истощение
Иммунная	Частые простуды	Понижение уровня лимфоцитов

Разновидности опор

Важный момент

Не допускается прохождение линий электропередач по территориям детских и учебных заведений, а также стадионов. Для ЛЭП до 20 кВт допускается принимать удаленность от границ приусадебных (индивидуальных и коллективных) участков, а также частной застройки до крайних проводов не меньше 20 м. Как правило, запрещено прохождение линий над сооружениями и зданиями. Исключение составляют производственные строения промышленных предприятий 1-2 ст. огнестойкости. При прокладке линий необходимо руководствоваться правилами противопожарной безопасности и строительными нормами.

Дополнительные факторы создания охранной территории ТП

В 2018 г. в СНиП 2.07.01-89 были внесены изменения, продиктованные современными реалиями. Распределительные ПС от 6 кВ и до 20 кВ, при условии противошумовой защиты и других необходимых мероприятий, могут быть на удаленности не менее 10 метров.

Принцип подачи электроэнергии в города и поселки

При размещении от АЗС, ГРЗ, детских образовательных учреждений и площадок охранная зона по-прежнему регламентируется ПУЭ, а санитарная – СанПиН. Скорректировать санитарную зону подстанции до 5 м можно, установив модель ТП 10/0.4 кВ, если она оборудована самонесущими изолированными проводами (СИП).

В остальных случаях территория воздушного пространства и земельный участок с каждой из сторон ограничиваются стандартными 10 метрами охранной зоны. Тем не менее сближение с территорией жилой застройки возможно только при соблюдении на объекте требований противопожарной безопасности, противошумовой изоляции, грозозащитных мероприятий, нормативов ПУЭ.

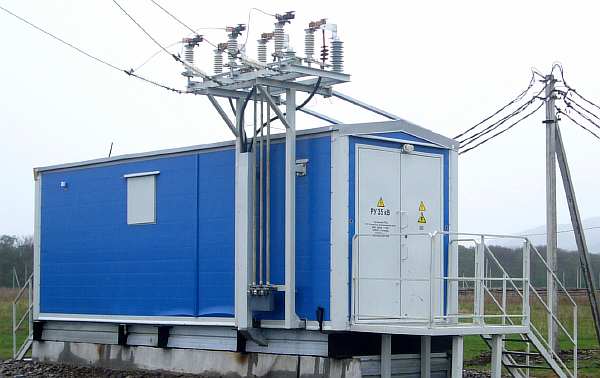

Подстанция 35 кВ в селе

Тонкости проектирования трансформаторных станций

Расчет при проектировке и размещении ТП подразумевает и тип использованного в трансформаторной станции оборудования. Сколько может составлять расстояние от парковки или дома, зависит от габаритов сближения, заземления и прочих условий. Например:

1. Трансформаторная подстанция (ТП) 10/0.4 кВ располагается в 10 метрах от зданий. Данную дистанцию выдерживают при любых вариантах прохождения, если оно выполнено неизолированными проводниками.
2. ТП-10/0.4 кВ, назначение которых – преобразование напряжения на 0,4 кВ. Они могут быть с разным количеством трансформаторов, что и служит критерием надежности устройства. Ее можно подключать к разным видам сети – локальной, магистральной и кольцевой. И это определяет нормы ее размещения на производстве.
3. Вокруг внутренних ТП (трансформаторных станций) обустраивается сетчатый забор. Для ТП 10/0.4 предусмотрены разные типы силовых трансформаторов – сухие, масляные, негорючие. Все это может повлиять на размещение и СЗЗ.
4. Охранная зона подстанции 35 кВ регламентирована ДБН 360-92. Здесь противопожарные разрывы межу жилыми и промышленными зданиями могут варьироваться по степени огнестойкости и составлять от 9 до 27 метров. Тем не менее минимальное расстояние от ПС 35/10 кВ подразумевает защитную зону в 15 метров согласно ПУЭ, СанПиН и нормам СНиП (СП).
5. Охранная зона подстанции 110 кВ определяется уровнем производимого шума. Этот показатель можно посмотреть в инструкции изготовителя трансформаторов. Пункт 7.7 ВСН 97-83 относится не только к ПС 35/10 кВ. Он может использоваться и при вводе других, более мощных ТП (трансформаторных подстанций). Это обозначено и в СП 256.1325800.2016 «Электроустановки жилых и общественных зданий».

Однако на контейнерных площадках, крупных электростанциях с высокой потребляемой мощностью в кВт для сокращения расстояния применяются установки 6/0.4 кВ с повышенным уровнем надежности.

Габаритные размеры КТП

Охранная зона трансформаторной станции – необходимое разграничение, обеспечивающее сохранность и безопасность населения и самого сооружения. Расчет необходимой удаленности от ТП (трансформаторной будки) производится с учетом многих параметров и основан на нормативно-правовых документах.

Правила регулирования зоны

Использование земель, построек, водных бассейнов, которые находятся на охранной территории ЛЭП, подпадают под действие Правил установления охранных зон, касающихся электросетевых сооружений. Правила были узаконены в 2009 году Постановлением № 160 (с изменениями 2016 года). Именно этим документом нужно руководствоваться при разрешении споров, касающихся территорий, прилегающих к линиям электропередач.

Санитарные вопросы охранных территорий ЛЭП также отражаются и утверждаются соответствующими разделами Правил СНиП. Границы охранных территорий определяются с учётом требований ГОСТа. Разрешение на установку охранных зон дают органы областной власти, занимающиеся энергетикой, и федеральные кадастровые органы. Установка охранных зон — обязанность сетевых компаний, которые должны согласовать свои действия с органами технического надзора.

Дата принятия Правил в 2009 году вовсе не означает, что ранее не было подобного документа и не существовали охранные зоны линий электропередач. Просто новые Правила отменили прежде действующие документы, которые законодательно ограничивали какие-либо работы и другую активность в зоне расположения сетевых хозяйств (например, «Правила охраны электрических сетей напряжением до 1000 вольт», действующие с 1972 года, и документ с таким же названием, но «напряжением свыше 1000 вольт», принятый в 1984 году).

Обновления Правил и Норм диктуются не только временем и сменой надзорных органов. Проводятся новые исследования в области влияния электричества на окружающую среду и человеческий организм с привлечением медиков, специалистов, учёных различных областей.

Следует учесть

Под охранной зоной, согласно СНиП (СП), в отношении линий электропередачи подразумевают расстояние от крайних проводов до условной вертикальной плоскости в каждую сторону. Что до территории непосредственно под линиями, то она, конечно же, также входит в охранную зону. Это призвано уменьшать риски.

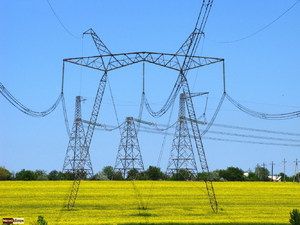

Высоковольтные линии

Учитывается, что это за тип ЛЭП. На основании этого определяется, сколько метров будет охранная зона. Для низковольтных линий (вроде 0.4 кВ) хватит и пары метров, тогда как для высоковольтных требуется несколько десятков.

Определять, сколько метров будет зона ЛЭП, имеет право лишь инженер-энергетик, подтвердивший квалификацию, в том числе в области физики. Он должен идеально разбираться в устройстве установки.

В зоне не должно быть жилых домов, общественных зданий, деревьев. Это запрещается нормативными актами СНиП (СП). В случае нарушения, согласно административному кодексу, будет выполнено оформление штрафа.

В деревне

Сами электроустановки типовые, соответствуют стройгенплану. Последний не должен противоречить СНиП. Если в конкретных условиях инженер решил, что лучше подойдет иной вариант, требуется согласовывать это. Данные меры необходимы для того, чтобы избежать в дальнейшем сноса.

Правила СНиП действуют вне зависимости от того, что это за территория. В том числе и в рекреационной зоне. Так что там точно так же нельзя проводить мероприятия рядом с линиями электропередачи.

В заключение важно отметить, что в районе ЛЭП всегда устанавливают охранную зону в соответствии с нормативами федерального законодательства. И в ней всегда будут запрещать что-либо делать без согласования

Подача электричества в город

Вряд ли в ближайшее время будут изменения. В противном случае возникнут претензии

И не без оснований, ведь линии электропередачи – опасное сооружение, требующее особо осторожного подхода

Охранная зона ЛЭП в населённых пунктах, как защитить себя от неприятностей

Владельцу частного дома трудно предположить, что обычный электрический столб около забора или на территории участка может стать причиной серьезных неприятностей.

Однако это так, и цель этой статьи помочь этих неприятностей избежать.

Электрический столб, в большинстве случаев железобетонный – это опора воздушной линии электропередачи (ЛЭП). А для обеспечения безопасного и безаварийного функционирования объектов электроэнергетики, устанавливаются охранные зоны независимо от категорий земель.

Ограничения в охранных зонах ЛЭП

Таким образом, проблемы могут возникнуть не из-за самого столба, а из-за охранной зоны и ограничений, связанных с ней

Поэтому землевладельцу важно знать не только о запретах, но и о том, как избежать претензий энергоснабжающей организации

24 февраля 2009 года Постановлением Правительства РФ № 160 утверждены правила, в соответствии с которыми устанавливаются охранные зоны для ЛЭП. Этими правилами установлен перечень запретов, а также условия для использования земельных участков, в границах которых расположены охранные зоны.

Для большинства случаев (для сетей напряжением до 1кВ) размер охранной зоны на земле составляет 2 метра по обе стороны от крайних проводов. Чем выше напряжение, тем больше зона: при напряжении от 1 до 10 кВ – это уже 10 метров.

Без согласования в пределах охранных зон запрещено:

1.  строить здания и сооружения (в т.ч. гараж, баню, сарай и т.п.), а также осуществлять их капитальный ремонт, реконструировать или сносить;
2. возводить сооружения, в том числе заборы (ограды), вольеры, ангары, которые могут препятствовать доступу к электросетевым объектам;
3. размещать гаражи и стоянки, садить деревья и кустарники, складировать материалы, хранить ГСМ и т.п.

Некоторые утверждают, что указанные запреты не распространяются на объекты, построенные до даты вступления Постановления, т.е. до 24 февраля 2009 г., ведь, об этом прямо указано в самих правилах. Но это заблуждение. До указанной даты действовали аналогичные запреты, установленные правилами 1972 года Совета Министров СССР.

Таким образом, если от вашего забора до столба с напряжением 0,6 кВ расстояние 2 метра, то существует риск серьезных трудностей.

Последствия строительства в охранной зоне без решения о согласовании

Если представители энергетической компании обнаружат явные нарушения охранной зоны ЛЭП, они составят соответствующий Акт. У них нет полномочий штрафовать собственников участков.

Составить протокол об административном правонарушении имеет право инспектор Управления Ростехнадзора — Федеральной службы по экологическому, технологическому и атомному надзору. Штраф от 500 до 1000 рублей наложат только за нарушение правил охраны электрических сетей напряжением свыше 1кВ. А для таких «мощных столбов» размер зоны увеличивается до 10 метров от крайних проводов.

Охранная зона ЛЭП

Поскольку штраф и акт не сильно пугает владельцев участков, энергетики не редко прибегают к радикальным мерам. Для начала сетевая кампания письменно потребует демонтировать забор и гараж, предоставив на это 10 дней. Также собственнику могут предложить альтернативный вариант решения вопроса — за свой счет переместить столб подальше от забора. Конечно такой «счет» будет очень большим!

Если устрашение не возымело действие и договориться не удалось, энергетики обратятся в суд с требованием обязать собственника демонтировать забор в охранной зоне и обеспечить беспрепятственный доступ к сетям.

Поскольку ситуация у каждого индивидуальная, суды принимают различные решения. И как правило они не в пользу обычных граждан. Но шанс есть всегда!

Как согласовать постройки в охранной зоне?

По правилам, прежде чем начать строительство гаража или забора в охранной зоне необходимо обратиться в электросетевую организацию (ее филиал, представительство или структурное подразделение), с письменной просьбой о согласовании строительства.

Хотя заявление необходимо подавать за 15 рабочих дней до начала работ, ничто не мешает вам просить согласование и после строительства (раз уж так случилось). Заявление должны рассмотреть в течение 2 дней с даты поступления и принять решение о согласовании построек.

Отказать в согласовании стройки энергетики могут только если строительство

— будет нарушать требования, установленные законодательством РФ,

— может повлечь нарушение функционирования объектов электросетевого хозяйства.

Данное решение можно оспорить в суде, особенно когда отказ сетевой организации не обоснован и в нем отсутствуют ссылки на законодательство РФ, которое может быть нарушено вследствие выполнения работ.

Юрисконсульт, Филин Александр

Вред для здоровья от линии ЛЭП

Напряжение в 10 кВ считается безопасным для человека. Оно создает фон, не превышающий по плотности 10 мкТл – микротесла. Для сравнения, магнитное поле Земли составляет 30–50 мкТл.

Чертеж стандартной опоры

От создаваемого ВЛ излучения оно отличается постоянным или плавно изменяющимся значением. По ЛЭП проходит ток с частотой 50 Гц – это означает, что за секунду ток 50 раз меняет свое направление, происходит полное колебание – волна переменного тока. С такой частотой изменяется и значение излучаемого магнитного поля.

Наибольшее значение природных колебаний достигает 40 Гц. При постоянном нахождении в зоне магнитных волн с большими значениями в организме человека происходят сбои. Это возможно не только при длительном стоянии под ЛЭП, но и рядом с домашними электроприборами, особенно тепловыми. Ущерб от близкого расположения ВЛ соизмерим с вредом для здоровья, наносимым утюгом, холодильником, стиральной машиной, компьютером.

Виды опор

В Евросоюзе принято считать, что если напряжение в проводах линии электропередачи выше 35 кВ и квартира располагается ближе, чем нормативный интервал охранной зоны плюс 20 м, то, согласно нормам здравоохранения Объединенной Европы, такое соседство может вызвать ряд заболеваний нервной, сердечно-сосудистой и иммунной систем.

Расстояние от ЛЭП и возможный вред для здоровья в данном случае имеют прямую зависимость. Стройка жилья в Европейском Союзе разрешается на дистанции 20 метров от санитарно-охранной зоны, если брать ее величину из наших норм ПУЭ. Российские нормы расстояния до жилых домов описаны выше.

Таблица европейских нормативов.

Напряжение, кВ	Охранная зона по ПУЭ, м	Норма ЕС для строительства, м
35	15	35
110	20	40

Участок под ИЖС или дачу частично может находиться ближе к высоковольтной линии, чем минимальное расстояние до жилого дома. В техническом паспорте эта полоса указывается как зона обременения. На этой земле можно сажать огород, сад и ставить забор. Нельзя строить дом и сооружать подсобные помещения. Место для отдыха во дворе следует оборудовать подальше от ЛЭП.

Схема установки столбов в СНТ и ИЖС согласно нормам

Как определить напряжение ЛЭП

При покупке участка важно убедиться, что расстояние до ВЛ – высоковольтной линии — безопасное. Информация, какое именно напряжение в расположенной поблизости линии электропередачи, не всегда имеется в свободном доступе

Определить его можно самостоятельно по количеству проводов в связке и дисков изоляторов возле столба.

Более высокое значение можно определить по количеству проводов в пучке кабеля:

• 1 шт. — до 330 кВ;
• 2 шт. — 330 кВ;
• 3 шт. — 500 кВ;
• 4 шт. — 750 кВ;
• 6-8 шт. — от 1000 кВ и более.

Таблица дистанций и напряжений

Считать следует не количество кабелей, протянутых между опорами, а провода в одном пучке. Дополнительно ориентироваться можно по высоте, на которой они протянуты: чем выше они расположены, тем больше в них напряжение.

Для линий в один провод напряжение определяется по количеству изоляторов – керамических дисков в одной грозди, свисающей со столба. Нормативные цифры приведены в списке:

1. 3-5 изоляторов — 35 кВ.
2. 6-8 изоляторов — 110 кВ.
3. 15 изоляторов — 220 кВ.

Напряжение в жилых районах

По улицам в пределах жилых кварталов линии электропередачи имеют напряжение 6–10 кВ, что не создает излучений, превышающих безопасное для человека значение. Эти провода подводятся в дома, проходя над ограждениями участков.

Дистанции от забора до построек на участке

Для них также разработаны нормы по безопасному использованию. По СНиП жилые дома и другие строения должны располагаться не ближе 5 м от красной линии. Это черта передней границы участка. По ней проходят все подземные и воздушные коммуникации, включая линии электропередачи. Нарушает безопасную дистанцию только провод, подведенный непосредственно к зданию.

Изолятор, на котором крепится провод снаружи, должен находиться на стене здания на высоте 2,75 м и выше. Ввод в дом не должен располагаться над и рядом со спальными, детскими комнатами и помещениями, где семья проводит много времени. Оптимальный вариант – стена кладовой, подсобного помещения, прихожей.

Минимальное провисание СИП над пешеходной дорожкой составляет 3,5 м. Провисание провода между столбами ВЛ должно быть больше 6 м от земли над проезжей частью.

В частном секторе ЛЭП проходит по одной стороне улицы – красная линия на плане. Расстояние от ЛЭП до частного жилого дома на земле ИЖС должно четко соответствовать нормативам ПУЭ. Протягивать провода для подключения дома с противоположного бока надо только через дополнительные опоры. Высота до изоляторов превышает 6,2 м. Минимальная дистанция от ЛЭП напряжением 6 кВ до деревьев – 2 метра по горизонтали.

Схема монтажа столбов

Определение напряжения ЛЭП

Разумеется, что кабельные линии электропередач в большинстве своем скрыты, да и находящиеся на открытом воздухе далеко не всегда можно различить визуально.

А вот воздушные линии можно определить по:

• Типу применяемых в ЛЭП опор;
• Внешнему виду и числу изоляторов;
• Проводам;
• Размеру охранной зоны;
• Буквенной маркировке на опорах (Т – 35кВ, С – 110кВ, Д – 220кВ).

Буквенная маркировка на опоре Поэтому далее рассмотрим систему определения величины напряжения ЛЭП по основным визуальным критериям.

По количеству проводов

В зависимости от числа проводов все ЛЭП подразделяются таким образом:

• На напряжение 0,23 и 0,4кВ число проводов будет составлять 2 и 4 соответственно, в некоторых случаях присутствует еще один провод заземления;
• Для напряжения ВЛ 6 – 10кВ используются 3 провода;
• В линиях от 35 до 220кВ один провод для каждой фазы, помимо них могут монтироваться провода грозозащиты. Нередко на опорах ЛЭП устанавливаются сразу две линии то есть 6 проводов.
• При напряжении 330кВ и выше фаза выполняется не одним, а несколькими проводами, уже применяется расщепление фазных проводов для минимизации потерь.

По внешнему виду опор

Помимо этого, многое можно сказать о напряжении в ЛЭП по виду установленных опор. Как указано в таблице выше, каждый номинал напряжения имеет допустимое минимальное безопасное расстояние. Поэтому, чем он больше, тем выше располагаются провода. Соответственно, габариты и конструкция опоры должна обеспечивать допустимые расстояния в стреле провеса.

Сегодня опоры подразделяются по материалу, из которого они изготовлены:

• деревянные;
• металлические;
• железобетонные.

По конструктивному исполнению встречаются:

• стойки;
• мачтовые;
• портальные.

Внешнему виду и числу изоляторов

Чем выше напряжение в ЛЭП, тем большей электрической прочностью должны обладать изоляторы. Соответственно сопротивление электрическому току повышается за счет увеличения длины пути тока утечки, чем выше напряжение, тем больше сам изолятор, тем больше ребер расположено на рубашке, помимо этого ребра могут усиливаться несколькими кольцами. Еще одним приемом для повышения диэлектрической устойчивости ЛЭП по отношению к опоре является сборка из нескольких последовательно включенных изоляторов – гирлянда ВЛ.

Чем больше гирлянды изоляторов, тем выше разность потенциалов они могут выдержать, однако не стоит путать с параллельно собранными изоляторами, они предназначены для повышения надежности в местах прохода ЛЭП над дорогами, другими линиями, коммуникациями и сооружениями.

Санитарные нормы

Существует еще и санитарная охранная зона кабельных линий, классы которых определяются по мощности линии электропередачи. Они также утверждены разработанными правилами (СНиП 2971-84). В правилах указано, что охранная территория под ЛЭП определяется расстоянием по обе стороны от высоковольтных линий электропередач, расположенных с двух сторон от крайних проводов.

Зоны ЛЭП определяются минимальным расстоянием до построек

И неважно, эти постройки являются жилыми, административными или производственными. Вот основные соотношения:

• Для высоковольтных линий мощностью до 1 кВ расстояние равно двум метрам.
• Для них же 1-20 кВ – расстояние до построек должно быть 10 метров.
• 35 кВ – 15 метров.
• Для высоковольтных ЛЭП 110 кВ – 20 метров.
• 150-220 кВ – 25 м.
• 300, 400, 500 кВ – 30 м.
• 750 кВ – 40 метров.
• 1150 кВ – 55 м.

Если высоковольтная линия расположена через водоемы, то охранные зоны расширяются, поэтому минимальное расстояние до построек должно быть не меньше 100 м.
