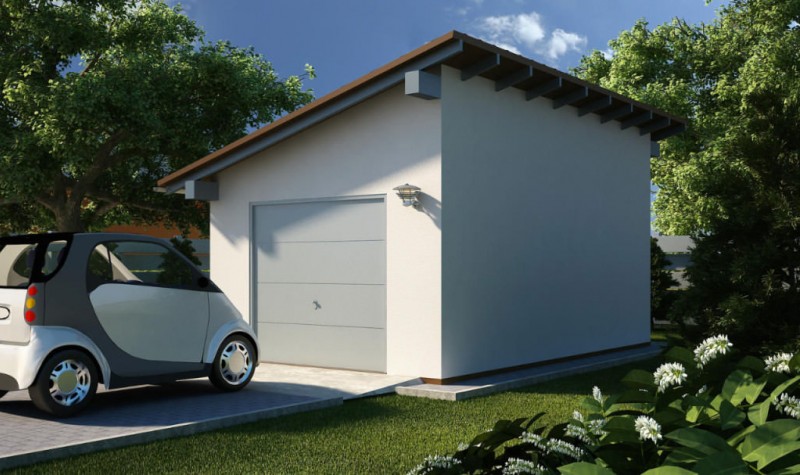

Как сделать односкатную крышу для гаража

Односкатная крыша – какие опоры используются?

Выбирая опорную часть для односкатной кровли, необходимо руководствоваться массой будущей конструкции и спецификой используемых кровельных материалов.

По виду опоры бывают:

• Наклонными – вспомогательные части конструкции, идущие наравне со скатом;
• Висячими – представляют собой две опоры, идущие над стенами сооружения;
• Скользящими – предусматривают опору на мауэрлат для крепления к стенам.

Все опоры и стропила можно изготавливать на месте – возле жилой конструкции. Будучи деревянными, они требуют обработки антипиренами и антисептиками, чтобы массив не воспламенялся и не гнил соответственно.

Спрашивается, как сделать односкатную крышу пристройки или гаража, если кровельный материал представляет собой рулон?

Здесь можно соблюсти 1,5-3-метровый шаг. В случае с более тяжелой черепицей длина шага сокращается до 0,7-1 метра. Это правило действует, если сечение брусков составляет 50х100 мм. При большем сечении шаг можно смело увеличить.

Как рассчитать уклон ската?

Перед проектированием кровли необходимо определиться с выбором покрытия. Среди популярных вариантов:

• рубероид;
• профнастил;
• шифер;
• металлочерепица.

Материал с гладкой поверхностью быстрее избавляется от снега, поэтому не требует большого уклона. Второй фактор, оказывающий влияние на величину ската, это климатические условия. Если в регионе обильные осадки, необходим крутой наклон, обеспечивающий самоочищение. Сила ветра также имеет значение, чтобы снизить нагрузку угол ската понижают до 20-25 градусов. Низкий край крыши направляется в сторону постоянно дующих ветров.

Порядок монтажа

Особенностью монтажа односкатных кровель является то, что их стропила являются в то же время опорными балками конструкции, закрепляемыми своими концами в стенах строения (без образования свободного пространства под чердачное помещение).

При желании зарезервировать место под чердак балки располагаются поперек продольной линии гаража с использованием стропильных ног, опирающихся на противоположные стены. Подобное усложнение конструкции предполагает применение таких обязательных элементов жесткости, как дополнительные подкосы и специальные распорки.

Перед устройством односкатной кровли готовые балки обрабатываются специальными антисептическими составами, обеспечивающими их защиту от гниения и разрушения, а также основательно просушиваются.

Как правило, готовые к монтажу балки укладываются в специально подготовленные ниши, сформованные при выкладке боковых стен гаражного строения. При этом линия кладки стены должна проходить с подъемом по высоте от тыльной стены к фасадной части (со встроенными в нее воротами).

Отметим далее, что расстояние между балками следует выбирать, ориентируясь на вид купленного вами кровельного покрытия. При использовании классического листового материала (такого, к примеру, как асбоцементный лист) стропила, как правило, устанавливаются с шагом порядка 60‒70 см. Подобный же размер шага выбирается и в том случае, когда в качестве покрытия используются рулонные материалы.

Непосредственно на стропила монтируется деревянная обрешетка, шаг установки которой зависит от выбранного вами вида кровельного покрытия. Для ее изготовления рекомендуется использовать необработанную (необрезную) доску или деревянные бруски нужного сечения. При выборе любого вида рулонного материала обрешетка должна изготавливаться в виде сплошного настила.

Расчет угла наклона односкатной крыши

При расчете угла наклона следует учитывать снеговую и ветровую нагрузку в конкретном регионе, а также вид кровельного материала, которые планируется использовать в процессе возведения постройки.

Так, например, следует учесть, что если угол наклона менее 20 градусов, снежный покров будет постоянно лежать на скате, не сползая. При больших значения возможность схода снега зависит от типа кровельного материала.

Как только величина угла превысит 50 градусов, последний фактор становится неважным: снежный покров задерживаться не будет. Исключением можно назвать особое конструктивное исполнение и образование наледи.

Вес формируемого снежного покрова важен с точки зрения последующих прочностных расчетов. При выполнении приблизительных расчетов можно использовать справочную информацию.

Ветровая нагрузка учитывается не только с точки зрения расположения возводимого строения, но и его высоты. Если возводимый дом будет меньше 10м, при выполнении расчетов можно пренебречь значением ветровой нагрузки. Однако только в том случае, если объект возводится не на открытой площадке.

Рассчитывая оптимальное значение угла наклона кровли, следует помнить, что:

• Большая ветровая нагрузка является основанием для уменьшения искомого параметра;
• Значительный снеговой покров поводов для увеличения, так как в этом случае удастся добиться соскальзывания снега с поверхности.

Еще одним важным параметром является тип кровельного покрытия. Если решено отдать предпочтение определенной разновидности, стоит ознакомиться с инструкцией производителя, в которой указаны оптимальные значения.

Так, при угле:

• Менее 10 градусов – выбирают рулонные материалы;
• От 10 до 20 градусов – рифленые. Уместен монтаж шифера, ондулина, металлопрофиля;
• От 28 до 35 градусов подойдут кровельные листы из металла, для стыковки которых используется фальцевый способ;
• 25 – 35 градусов. Оптимальный вариант для черепицы из металла и керамики.

Имея на руках все вышеперечисленные исходные данные, определяют угол наклоны.

Как заказать строительство гаража

Заказать строительство гаража, можно обратившись в нашу компанию, ведь в этом направлении мы работаем уже на протяжении нескольких лет, а значит, в профессиональном и грамотном подходе к работе можно не сомневаться. Стоимость работы будет доступной, а продолжительность выполнения строительного процесса минимальной, причём о цене и сроках, заказчик будет уведомлен изначально, что позволит ему правильно распланировать свой график и свой бюджет.

На объект, после завершения строительства, будет предоставлена гарантия на несколько лет, что станет подтверждением надёжности объекта и чёткого соблюдения техническо-нормативных требований.

Как рассчитать уклон ската?

Перед проектированием кровли необходимо определиться с выбором покрытия. Среди популярных вариантов:

• рубероид;
• профнастил;
• шифер;
• металлочерепица.

Материал с гладкой поверхностью быстрее избавляется от снега, поэтому не требует большого уклона. Второй фактор, оказывающий влияние на величину ската, это климатические условия. Если в регионе обильные осадки, необходим крутой наклон, обеспечивающий самоочищение. Сила ветра также имеет значение, чтобы снизить нагрузку угол ската понижают до 20-25 градусов. Низкий край крыши направляется в сторону постоянно дующих ветров.

Способы крепления стропил к мауэрлату

Для начала отметим, что возможно два основных типа крепления к мауэрлату: скользящие и жесткие.

В скользящих само крепление состоит из пары отдельных элементов, один из которых способен свободно перемещаться по отношению к другому.

По своей конструкции они бывают закрытыми и открытыми.

Закрытое крепление

Это уголок, с одной стороны которого сделана специальная проушина в виде щели, а другой поверхностью его прикрепляют к мауэрлату. В щелевидной проушине фиксируется петля из металла, оснащенная отверстиями, с помощью которых она крепится к стропилу. Незакрепленная, свободная вертикальная сторона уголка позволяет стропилу слегка смещаться при необходимости, не нагружая и не деформируя своим воздействием стены.

Открытое крепление

Принцип устройства открытого крепления в целом такой же. Отличие заключается в том, что никакая петля в проушину не вставляется. После монтажа верхняя часть полки уголка загибается вниз для фиксации соединения.

Жесткие крепления

Жестких креплений имеется значительно большее количество видов. Наиболее подходящий выбирают исходя из различных факторов: тяжести и массивности деревянных составляющих, выбранного метода установки стропил.

Сюда относятся всевозможные разноразмерные уголки из металла, LK крепления, держащие установленные с помощью запила стропила. При этом последние не повреждаются гвоздями или крепежными саморезами.

Крепления LK выполняются в разных размерах, и под любую толщину доски или бруска без труда можно подобрать оптимальный. Независимо от размеров таких креплений для их изготовления всегда используется металл одной толщины – 2 мм. Разобраться в них несложно – разные размеры крепежа обозначаются по-разному.

Надо заметить, что такие крепления удобны не только для фиксации мауэрлата и стропил. Также они подходят для фиксации мауэрлата с балками перекрытия. Основное преимущество такого крепежа – максимальная надежность и жесткость соединения частей из дерева.

Фиксация на мауэрлате стропил с запилом посредством уголков должна осуществляться с двух сторон. Только так можно гарантировать требуемую жесткость.

Выпускаются также уголки, которые служат для фиксации стропил без запилов. Они имеют большую высоту полок, для их крепления нужно больше саморезов. Изготавливаются они из металла в 2; 2,5 или даже 3 мм толщиной.

Еще один интересный вариант крепления стропил. Они устанавливаются между двумя досками, спиленными под заданным углом, а внизу дополнительно фиксируются LK-креплениями или металлическими уголками. Такая фиксация обеспечивает отличную жесткость и высокую надежность. Данный способ хорош, когда требуется закрепить стропило под определенным углом, слегка подняв его над плоскостью мауэрлата, при этом зафиксировав его на внешнюю вертикальную сторону.

Еще один способ используется, когда мауэрлат сделан из не очень большого бруса. Такой брусок можно усилить посредством деревянных подкладок различной толщины. Отрезки досок присоединяются гвоздями или саморезами к мауэрлату в тех местах, где встанут стропильные ноги.

Тогда в стропилах проделываются специальные вырезы необходимой глубины и формы. Можно надежно прикрепить стропильные ноги к стене посредством прочной проволоки из стали, которая надежно крепится на стальной костыль, надежно вбитый.

Стропила можно скобами прикрепить к мауэрлату. Этот метод используется довольно давно, и считается довольно распространенным. Если все сделать правильно, такая стропильная система будет служить много лет. Скобы бывают разной величины, также они могут вбиваться в различных местах.

Перфорированную ленту TM можно считать вспомогательным крепежным элементом. Ее применяют, если требуется дополнительная фиксация крепежного узла, для его усиления. В отдельных случаях она оказывается незаменимой.

Особенности создания и эксплуатации

Большим плюсом такого вида кровли в постройках является возможность самостоятельного ее возведения.

По сути, при строительстве крыши основным инструментом будет являться рулетка и карандаш, ведь практически все элементы не требуют сложных манипуляций с инструментами. В отличие от двускатной или четырехскатной крыши в этом варианте нет сложных соединений стропильной конструкции.

Доски, балки укладываются максимальными длинами, гидроизоляционное покрытие раскатывается без особых усилий, а шифер не требует точного раскроя. Кроме этого, подачу материала можно производить изнутри помещения, существенно сокращая время и силы.

Несмотря на простоту конструкции, такая кровля имеет свои особенности эксплуатации:

• при строительстве обязательно устройство ветровых досок;
• внутренние коммуникации вентиляции гаража должны выходить наружу через стены, а деревянные элементы по возможности, кроме антибактериальной обработки должны быть обработаны антипирогельным составом;
• при аномально большом снежном покрове придется принять меры к очистке крыши от снега, а при активном таянии снега на шиферном покрытии нужно быть вдвойне аккуратнее.

Особенностью такого вида кровли является и технология возведения на различных видах стен:

• при возведении на кирпичных, железобетонных или блочных стенах, возможно обойтись без мауэрлата, закрепив стропильную конструкцию с помощью анкерных болтов;
• на деревянных, каркасных и сборно-щитовых конструкциях стен рекомендуется использовать верхнюю балку каркаса или стены в качестве мауэрлата или устанавливать его поверх;
• в любом случае рекомендуется делать свес не менее 50 см со всех сторон крыши.

Односкатная крыша: важность уклона ската, выбор кровельного материала

Тематическая конструкция всегда наклонена под определенным углом. Это позволяет ей отводить осадки. При большом наклоне отвод ускоряется, но козырек крыши ослабевает перед порывами ветра.

Также надо не забывать о возможном образовании на кровле льда и снега, которые способствуют деформированию и проламыванию.

Чтобы не допустить излом, односкатную крышу лучше крыть прочными и легкими кровельными материалами:

• Гибкая черепица;
• Ондулин;
• Профнастил.

Но даже если делаем односкатную крышу из профнастила, то надо использовать надежную стропильную систему, балки которых должны располагать сечением не меньше 50х100 мм.

Возвращаясь к углу наклона ската, важно чтобы он направлялся в сторону, откуда приходят сильные ветровые потоки. Соответственно, последние будут «плыть» по крыше и выходить через козырек.

Отдельных слов заслуживает кровельный материал. Он всегда имеет разную шероховатость и прочность.

Эти критерии позволяют выбрать подходящее решение в зависимости от угла наклона:

• 10-градусный наклон приветствует рулонные материалы, поверхность которых достаточно ровная и гладкая – рубероид, черепица из битума;
• 10-20-градусный наклон разрешает крыть кровлю рифлеными материалами вроде шифера, ондулина и металлической черепицы;
• 28-35-градусный наклон подходит для гладких листов из металла;
• 25-35-градусный наклон хорош для черепицы из керамики и металла.

Виды односкатных крыш

При создании односкатной крыши стропила укладывают параллельно друг другу, при этом один их конец находится немного выше другого, за счёт чего обеспечивается нужный уклон. На стропила монтируется обрешётка, которая и служит основанием для выбранного кровельного материала.

Для того чтобы один край стропил был выше другого, могут использоваться следующие конструктивные решения.

1. Во время проектирования гаража предусматривается, что одна его стенка будет выше другой. В зависимости от того, в какую сторону должен быть направлен скат крыши, противоположные стены делают разной величины. Если уклон будет спереди назад, то выше делают переднюю стену, в противном случае более высокой должна быть задняя стена. В таких случаях длина стропил получается более 5–6 метров, поэтому их надо дополнительно усиливать. При создании поперечного уклона выше делают одну из боковых стен. Здесь стропила будут короче, обычно 4–5 метров, поэтому их усиливать не надо, а конструкция получается более простой.

2. Односкатная крыша может возводиться уже на готовое здание, у которого все стены одинаковой высоты. В этом случае уклон обеспечивается установкой на одну сторону крыши стоек. Сверху стойки обвязываются бруском, который выполняет роль мауэрлата. После монтажа кровли фасадная часть и боковые треугольники зашиваются, для чего может использоваться дерево или металл. Такое решение позволяет экономить стеновой материал, так как не надо возводить трапециевидные фронтоны, а процесс строительства происходит намного быстрее.

3. При одинаковой высоте стен гаража стропильные фермы можно сделать на земле, а уже потом установить их на мауэрлат через определённое расстояние. Чтобы упростить работу, надо сначала собрать шаблонную ферму и уже по ней изготавливать все остальные. После того как все треугольники будут готовы, они поднимаются на крышу. Нижние углы фиксируются к мауэрлату, а верхние обвязываются брусом в единую конструкцию. Такое решение позволяет создавать длинные стропила, так как их можно усилить при помощи стоек и подкосов. В гараже получается горизонтальный потолок, поэтому его проще будет подшить и утеплить.

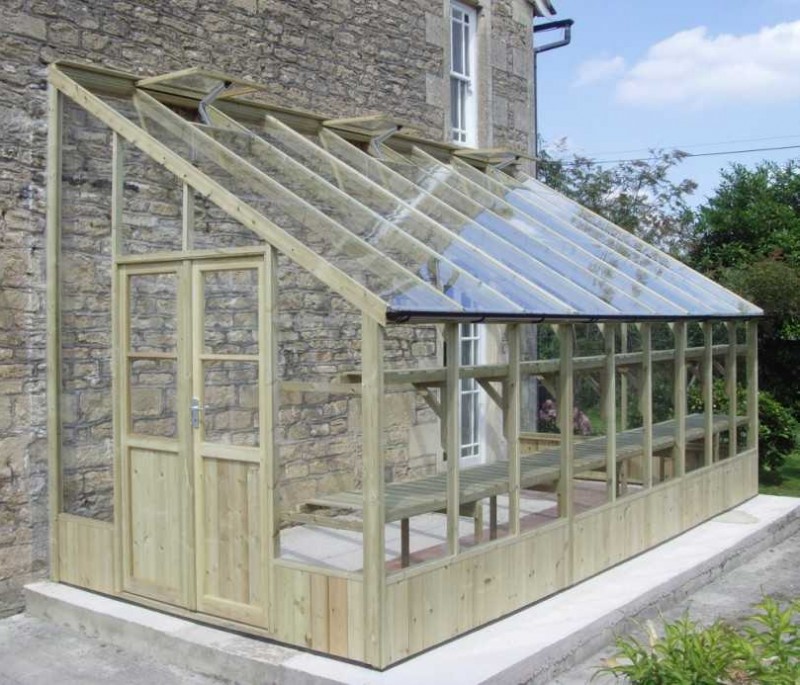

4. Если гараж пристраивается к капитальному зданию, нижний край стропил опирается на мауэрлат или на стойки, а второй конец фиксируется на опорном брусе, предварительно закреплённом на стене здания. Могут фиксироваться как стропила, так и стропильные фермы, как это было описано в предыдущем варианте.

Листовая односкатная крыша своими руками: пошагово для гаража

В отличие от бетонной крыши, конструкции, предусматривающие использование листового кровельного материала, являются более универсальными – они с одинаковым успехом подойдут как для капитальных гаражей, изготовленных из кирпича и прочих блоков, так и для легких каркасных построек данного типа. Единственный нюанс заключается в некоторой ненадежности – такую крышу довольно легко вскрыть, и для злоумышленников она может представлять собой лакомый кусочек. В общем, вариант не для гаражных кооперативов и уж тем более не для гаража, находящегося в отдаленных от большого скопления людей местах. А для гаража, расположенного в своем дворе, этот вариант подойдет хорошо.

Как делается односкатная крыша для гаража из профнастила своими руками? Можно сказать, что элементарно – подобные кровельные материалы представляют собой некоторое подобие детского конструктора для взрослых, для сборки которого нужно лишь знать правила и уметь пользоваться инструментом. С инструментом придется разбираться самостоятельно, а вот о правилах, а вернее о последовательности сборки конструктора данного типа, мы вам расскажем. Выглядит эта последовательность следующим образом.

Балки (стропила). Логичным кажется, что лучше установить их поперек гаража, но это будет неправильно – с одной стороны, а с другой, в принципе, можно сделать и так, но в этом случае понадобится создавать двойную обрешетку. При любом раскладе в конечном итоге обрешетка для такого кровельного материала должна располагаться поперек гаража

Если речь вести о сплошной обрешетке из ОСБ, то все это абсолютно неважно. Но вернемся к нашим балкам – здесь имеется несколько тонкостей

Во-первых, способ их крепления – они не только должны быть зажаты между кирпичами в пазах, но и привинчены шпильками к стенам. Как вариант, можно рассмотреть и другой способ их крепления – неважно как, но они должны быть надежно прикреплены к стенам гаража. Во-вторых, древесина, дабы она служила долго, должна быть пропитана антисептиком. Ну и, в-третьих, как само собой разумеющееся, все балки должны находиться в единой наклонной плоскости. Для балок используется доска толщиной не менее 40мм и шириной 100мм – устанавливается она руба.

Ветрозащитная пленка. Набивается непосредственно на балки (стропила) и крепится к ним небольшого размера брусом (20 на 20мм). Этот брус является не только крепежным элементом – дополнительно он обеспечивает вентиляционный зазор, благодаря которому из под кровельного материала удаляются излишки влаги.

Обрешетка. Монтируется из доски толщиной 20мм – шаг установки доски в полной мере зависит от используемого впоследствии кровельного материала – доска обрешетки просто прибивается или прикручивается к стропилам, а вернее к брусу, удерживающему ветрозащитную пленку.

Кровельный материал. Здесь тоже все достаточно просто – монтаж листового кровельного материала производится снизу вверх. Рядами – он укладывается внахлест друг на друга. По волне этот нахлест составляет одну волну, а в поперечнике сантиметров двадцать, не более. Крепится листовая кровля с помощью гвоздей или саморезов, укомплектованных специальными пресс-шайбами.

В принципе, все, но для того чтобы конструкция односкатной крыши для гаража из листового материала была полной, дополнительно нужно осуществить ее подшивку снизу. Для начала между балками нужно заложить утеплитель, потом затянуть крышу паробарьером (устанавливается точно так же, как и ветрозащитная пленка) и только после этого крышу в гараже можно подшивать любым понравившимся вам материалом. Это может быть и ОСБ, и пластиковые панели, и если вы уверенны в надежности своей крыши, даже гипсокартон. Здесь решать вам.

В заключение темы об устройстве односкатной крыши для гаража скажу несколько слов о выборе кровельного материала

В принципе, подойдет любой, который вам понравится, но здесь нужно обратить внимание на его толщину – все просто, чем она больше, тем надежней будет крыша. Естественно, не следует забывать о разумных пределах
