Распиновка rj45 по цветам

Распространенные схемы обжима

Наиболее распространены схемы обжимки витой пары из 8 проводов, скрученных по 2.

Они разделены по цветам:

При обжимке главное не перепутать цвета проводов.

1. Зеленый – бело-зеленый.
2. Синий – бело-синий.
3. Оранжевый – бело-оранжевый.
4. Коричневый – бело-коричневый.

Обжим витой пары на 4 жилы отличается только количеством используемых проводов, принцип подключения интернет-кабеля по цветам сохраняется.

Прямой восьмижильный кабель

При прямой распиновке кабеля провода соединяются напрямую, поскольку коннекторы на разных концах провода одинаковы. Этот способ обжимки предназначен для соединения устройства с маршрутизатором, однако допустимо и соединение двух устройств между собой. Потому прямое соединение встречается чаще.

Проводниковый кроссовер с 8 жилами

Перекрестная разводка кабеля применяется при соединении 2 конечных устройств (два компьютера, компьютер-принтер). Такой тип соединения применяется гораздо реже. Благодаря технологии авто-MDIX современное оборудование автоматически умеет определять тип соединяющего патч-корда и перестраивать подачу сигнала, что делает проводниковый кроссовер невостребованным.

Проводниковый кроссовер с 8 жилами используется, например, для соединения двух однотипных
устройств.
Из-за разницы коннекторов на концах соединения последовательность соединения жил изменяется. Проводники соединяются по схеме 1-3, 2-6, что является основным отличием этого типа распайки.

Четырехжильный проводниковый кабель

Главное при этом сохранять пары, т. е. если вышел из строя оранжевый провод, то и его пару (оранжевый) придется заменить.

Экрспресс-инструкция: обжимаем кабель за 5 минут

Если вам не хочется разбираться во всевозможных схемах и правилах, вот вам инструкция как обжать интернет-кабель без особых заморочек. Например, если провод перегрызла собака, и теперь нужно его чуть подтянуть и сделать новое соединение.

1. Покупаем в магазине обжиматель (кримпер для обжима интернет-провода, стандарт 8P8C) и джеки RJ-45 (также 8P8C). Можно обойтись и без обжимателя, в конце статьи мы рассказываем как обжать провод с помощью отвертки или круглогубцев

2. Зачищаем провод на 1-2 сантиметра

3. Берём старый оторванный (отрезанный) Джек и смотрим порядок установки проводов – нам нужно повторить ту же самую схему. Если образца нет, то ниже мы приводим схемы для разных типов проводов (4-х и 8-ми жильных)

4. По образцу разводим провода в нужном порядке

5. Вставляем провода в Джек, следуя схеме. Провода, конечно, предварительно можно распрямить. Но на работу сети это не повлияет.

6. С помощью кримпера обжимаем провода: сжимаем до легкого (еле слышного) щелчка.

На этом всё, кабель готов к использованию! Если у вас не самый распространенный случай, то читайте далее подробную инструкцию для разных типов проводов со схемами.

Как обжать витую пару с коннектором RJ45 в домашних условиях

В представленной здесь статье мы рассмотрим варианты как обжать витую пару с разъемом RJ45, качественно и профессионально

Наверняка, у всех кто имеет проводной интернет, в случае неосторожного обращения могли случаться проблемы с кабелем витой пары либо с самим разъемом RJ45. Поломки, например разъемов, могут возникать от того, что просто нечаянно вырвали провод из порта

Передача информации в интернете выполняется по каналам связи, построенным и работающим на разных физических принципах. Одним из способов связи вычислительных устройств в информационную сеть является применение специальных кабелей. С целью повышения уровня помехозащиты кабель состоит из витых пар проводов. Подсоединение кабеля к абонентам сети осуществляется через специальные разъёмы (коннекторы). Установка разъёма на кабель выполняется по определённым правилам. На устройствах установлены розетки, на кабель устанавливается штекер.

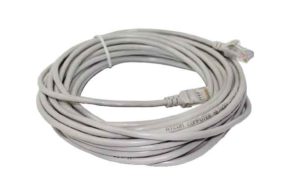

Отличительные свойства патч-корда: как обжать витую пару

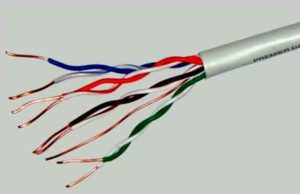

Сетевой кабель состоит из нескольких пар скрученных между собой проводников. Каждый проводник может состоять из одной жилы диаметром 0,4-0,6 мм или пучка жил общим диаметром 0,5 мм. Каждая жила – в пластиковой оболочке. Каждые две жилы попарно скручиваются с шагом примерно 20-30 см. Такой кабель называется «витая пара» (англ. twisted pair).

Пары помещаются в экран из металлизированной пластиковой ленты. В другом варианте экранируется весь кабель общим экраном. Внутри пучка проложена прочная нить для обеспечения механической прочности кабеля на разрыв. Ещё в кабеле имеется соединённый с экраном дренажный провод для заземления.

Весь кабель находится в общей поливинилхлоридной негорючей оболочке. Серый цвет оболочки указывает на то, что кабель предназначен для прокладки внутри помещений. Кабель для наружной прокладки имеет оболочку чёрного цвета. При необходимости кабель защищают гофрированной металлической оболочкой.

Кабель, который прокладывают в кабельных каналах, может быть изготовлен из одножильных проводников. Он соединяет вычислительное устройство с неподвижной розеткой. Кабели, соединяющие две розетки и подвергающиеся частым изгибам, должны иметь многожильные проводники. Но по условиям, определяющим затухание сигнала, длина кабеля не должна превышать 120 м.

Коннектор на кабеле

Категории кабеля витая пара

Номер	Число пар	Полоса частот	Скорость передачи данных	Применение
CAT1	1	0,1 МГц	—	Телефонная сеть.
CAT2	2	1 МГц	—	Телефонная и локальная сеть (используется редко).
CAT3	4	16 МГц	10/100 Мбит/с	Телефонная и локальная сеть.
CAT4	4	20 МГц	16 Мбит/с	Локальная сеть (сейчас не используется).
CAT5	4	100 МГц	100 Мбит/с	Локальная сеть, прокладка телефонных линий.
CAT5e	4	125 МГц	100/1000 Мбит/с	Локальная сеть Ethernet (является самым распространённым). Ограничение на длину кабеля между устройствами компьютер-свитч, свитч-компьютер, свитч-свитч 100 м. Ограничение хаб-хаб 5 м.
CAT6	4	250 МГц	1000 Мбит/с	Локальная сеть Ethernet.
CAT6a	4	500 МГц	10/40 Гбит/с	Локальная сеть Ethernet.
CAT7	4	600-700 МГц	10 Гбит/с	Локальная сеть Ethernet. Благодаря двойному экрану длина кабеля может превышать 100 м.

Разновидность сетевого провода

Сетевой провод бывает 8-жильный (4 пары) и 4-жильный (2 пары). И коннекторы бывают на 8 проводов и на 4 провода. Но для физического формирования интернет-сети необходимы именно 8-контактные коннекторы. А их узаконенное название – 8P8C. Но исторически в лексиконе компьютерщиков этот кабель известен как RJ-45. Так и будет он называться в данной статье.

В зависимости от диапазона частот, пропускаемых кабелем, их делят на категории. Категория 1 (CAT1) с частотной полосой до 0,1 МГц применяется в телефонных линиях. Категория CAT5 с частотной полосой пропускания 100 МГц обеспечивает скорость передачи данных до 100Мбит\с и используется в телефонных линиях и для создания сетей 100BASE-TX. Категория CAT5 с частотной полосой пропускания 125 Мгц обладает лучшими характеристиками.

Скорость передачи данных по этому кабелю достигает 1 000 Мбит/с. Этот кабель широко используется для создания локальных компьютерных сетей. Кабель категории CAT7 с частотной полосой до 700 МГц обеспечивает скорость передачи данных до 10 Гбит/с. Категория кабеля, шифр его марки, вид или отсутствие экранирования, количество витых пар указаны на общей оболочке кабеля.

Сетевой кабель «витая пара», состоящий из четырёх витых пар, центральной нити и общей оболочки

Как раздвоить интернет-кабель

Часто пользователи сети задаются вопросом, как раздвоить интернет-кабель. Такие меры могут потребоваться в нескольких ситуациях:

• при перемещении ноутбука по квартире/дому, т. е. необходимости подключить его к интернету в разных комнатах;
• при наличии нескольких компьютеров/ноутбуков и необходимости подключить их к интернету.

Решается проблема разными способами.

1. В обоих случаях самый простой выход из положения — купить Wi-Fi-роутер. Но не все хотят подключаться к сети таким образом.
2. Если требуется именно кабельное соединение, то наиболее надёжный вариант — коммутатор. Его преимущество в том, что все подключённые через него устройства получают доступ к интернету одновременно. Более того, таких устройств может быть столько, сколько есть портов в сетевом оборудовании.
3. Переходник-разветвитель — ещё один удобный и недорогой вариант. Но подключить к Всемирной паутине через него можно только два компьютера, не более.
4. Некоторые пользователи сети предлагают вручную разветвить интернет-кабель. Для этого к каждой жиле нужно примотать по две такого же цвета, всё хорошо заизолировать и развести провода в помещении. Но такой способ не гарантирует качества соединения, поэтому специалисты применять его не рекомендуют. Кроме того, подключаться к сети таким кабелем можно только поочерёдно, одновременно два компьютера в такой ситуации работать не будут.

Как обжать витую пару в RJ45 — последовательность действий

Начинаем с того, что с помощью стриппера или ножа удаляем оплётку кабеля UTP примерно на 2-3 сантиметра.  При такой длине раскладка кабеля по цветам проходит значительно проще. Удаляется только внешняя оплётка — жилы зачищать не нужно!

Расплетаем каждую пару и раскладываем жилы по цветам. Я обычно пальцами их разглаживают до тех пор, пока они более-менее будут держать ровную форму. После этого подрезаем концы на расстоянии примерно 5-7 миллиметров от внешней оплётки и примеряем коннектор RJ45.

Почему я оставляю такой короткий конец? Посмотрите на фото! Такой длины хватает как раз чтобы жилы встали на свои места, а внешняя оплётка зашла почти до начала дорожек в разъёме. При обжиме пластиковая лапка надежно зажимает оплётку и кабель очень крепко и надёжно сидит на своём месте.

 Обжать UTP на 4 жилы в RJ45 с одной стороны проще, проводков-то меньше:

Но вот с последней жилой с непривычки придётся помучиться. Для фото я специально не подрезал жилы, чтобы было видно, как они зашли в коннектор. На практике же их надо так же делать длинной не более 70 миллиметров.

Как только удастся правильно заправить кабель — вставляем коннектор в гнездо пресс-клещей и сжимаем ручки до упора. Так как часто приходится сталкиваться с тем, что частенько ножи бывают недожаты, я обычно советую после этого ручки отпустить и сжать их ещё раз. Патч-корд готов и можно его проверять!

Как обжать Интернет-кабель отверткой

В Интернете много разного треша и одним из такого можно считать обжим витой пары в RJ45 отверткой. Много-много лет назад, когда только учился, я нашёл в сети такую инструкцию и по неопытности поверил, что это нормальный способ.

На самом деле, это далеко не так! Тогда я сломал несколько коннекторов и на следующий день пошёл за кримпером. Сейчас, имея достаточно большой опыт, я смогу обжать кабель отверткой более-менее нормально, но! Качество такого патч-корда крайне низкое. Нормально довести нож коннектора до конца всё равно не получится. Поэтому я крайне не рекомендую такой способ!

Как осуществить обжимку витой пары?

Обжим 4 жильной витой пары. Витую пару придумал Александр Белл. Совсем недавно разработчики этой конструкции получили возможность высокоскоростной передачи по таким парам информации на значительные дистанции.

Отдельные локальные сети на ПК применяли эту технологию, но скорость передачи оказалась невелика. Затем появилась сеть Token Ring, которая имела возможность передавать информацию по экранированной паре с 4Мбит/с.

В 1987 по заявлениям некоторых разработчиков интернет способен отправлять информацию по неэкранированной паре, но, при этом, ПК необходимо размещать в 300 футах, вместо 2000, как предусмотрено при подключении коаксиальным кабелем.

Сейчас достигнута возможность передачи информации по витой паре в 1Гбит/с. Применение данной технологии в сравнении с другими видами кабелей имеет значительные преимущества. Этот кабель прост в монтаже, он более гибкий и имеет меньший диаметр, стоит недорого.

При отсутствии электромагнитных помех витая пара представляет собой лучший способ передачи данных для рабочих групп. Но имеются и недостатки, среди которых электромагнитные наводки, сигналы сильно глушатся, невозможно избежать утечки информации.

Что мы соединяем?

Различают два типа соединения, поэтому надо разобраться, что мы будет соединять. Наиболее распространен случай, когда мы соединяем компьютер с каким то коммутирующим устройством — роутер (router), свич (switch), коммутатор… Здесь подойдет прямая схема соединения (рабочая станция — концентратор).

Прямая схема соединения

Вам нужно с обоих концов сделать совершенно одинаковый обжим кабеля по вот этой схеме. Выбирайте картинку для вашего случая — 8 или 4 жилы в кабеле.

Порядок цвета пар показан для примера. Вместо оранжевой пары к контактам 1 и 2 вы можете подключить, например, зеленую пару. Но оба коннектора должны быть разведены на концах провода одинаково.

Кросс схема разводки кабеля

Второй случай — это соединение двух концентраторов или двух рабочих станций. В данной схеме нужно, чтобы оранжевая и зеленая пары на концах провода поменялись местами.

Обжимаем восьмижильный кабель самостоятельно

Что вам понадобится

Перед тем как непосредственно приступить к закреплению коннекторов на концах коммутационного шнура и обжиму витой пары, состоящей из восьми жил, необходимо иметь под рукой требующиеся для дела материалы, а также инструменты. В этот список входят:

1. Деньги. Они понадобятся вам, чтобы оплатить цену, запрашиваемую продавцами, за нужные вам инструменты либо материалы.
2. Кусок кабеля, состоящего из восьми жил медного провода требующейся вам длины.
3. Коннекторы Rj45 в количестве, равном 2 шт., для присоединения их на концы кабеля.
4. Кабельный тестер. Для проверки соединения
5. Стриппер или, иными словами, специальный нож, использующийся монтажниками электро- и телекоммуникационных сетей, для удаления изолирующего материала с проводов. В качестве альтернативы неплохо подойдут небольшие ножницы, например, маникюрные либо канцелярский нож.
6. Щипцы для обжима или кримпер.

Обжим витой пары

Методика обжима восьмижильной витой пары

Для того чтобы правильно выполнить операцию и обжать кабель, выполните следующую последовательность действий:

Взяв один из краёв кабеля в одну руку, другой рукой надрежьте внешний изолирующий слой на расстоянии от трёх до пяти сантиметров от края с помощью ножа или иного острого инструмента. Постарайтесь при выполнении этой операции не повредить защитную оболочку жил.

Снимите внешнюю изоляцию и расплетите провода таким образом, чтобы они образовали требуемую последовательность согласно одному из вариантов стандарта TIA/EIA-568, который мы рассматривали ранее.

Займитесь выравниванием расплетённых проводов. Возьмите кримпер и зажмите его лезвием жилы на расстоянии от края, равном примерно одной целой двум десятым сантиметра, но не более одной целой четырёх десятых сантиметра. Это необходимо сделать не только для выравнивания, но и для того, чтобы при последующем запрессовывании витой пары в коннектор, жилы не остались снаружи. В противном случае нельзя гарантировать то, что соединение будет долговечным и прочным. После этого срежьте концы жил кримпером.

Вставьте ваш кабель в коннектор до упора
Обратите внимание, что коннектор во время выполнения этой операции должен быть расположен к вам той стороной, где на нём находятся контакты.

На вашем кримпере должен быть разъём, который промаркирован обозначением «8Р». Вставьте в него подготовленный в результате прошлой операции коннектор и давите на инструмент до тех пор, пока явно не раздастся щелчок
Имейте в виду, что после извлечения готового коннектора из разъёма «8Р», его нужно обязательно протестировать и убедиться, что он сделан качественно и не разрывается из-за чрезмерного давления либо натяжения

Это очень важно, поскольку плохо сделанное соединение может быть разорвано из-за того, что кто-либо наступит на кабель ногой, как это часто бывает в офисе или дома.

Аналогичным образом подсоедините коннектор с другой стороны кабеля.

Проверьте целостность и правильность соединения. Для этого возьмите кабельный тестер и подключите к нему изготовленный вами собственноручно коммутационный шнур

Если вы увидите, что на двух модулях кабельного тестера зажглись индикаторы зелёного цвета, то это означает целостность шнура и правильность соединения. Включение сигнала красного цвета говорит о том, что в коммутационном шнуре обнаружено короткое замыкание либо перекрещивание жил. Отсутствие свечения индикатора указывает на то, что в соединении присутствует обрыв или провод не обжат должным образом, т. е. соединения между контактами коннектора и жилами кабеля нет.

Виды кабеля

Читай также: Как раздать wi-fi с телефона: на ноутбук, компьютер и другие устройства: подробные настройки

Для понимания, как обжать интернет кабель, нужно знать какие их варианты существуют и для чего используются.

Перекрестный – применяется для подключения между собой двух одинаковых устройств.

Перекрестное соединение

Например, два персональных компьютера или два роутера.

Его особенностью является то, что каждая из сторон имеет принадлежащий конкретно ему, набор проводов.

Способы обжатия не отличаются между различными типами проводов. Разница состоит лишь в том, для чего предназначен каждый их них.

Прямой – используют для подключения сети к ПК.

Варианты схем обжима

Свое название получил благодаря способу обжатия. Он для обоих проводов одинаковый.

Но пользователь проделывает данную манипуляцию один раз, так как вторая часть его уже включена в сеть и находится у провайдера.

Для стандартного интернета со скоростью не более 100 Мб/с протягивают соединитель с 4 жилами.

Его вполне хватает для такой скорости и для нормальной работы.

Если нужна скорость соединения свыше, тогда используется шнур с 8 жилами. Он дороже по стоимости.

На сегодняшний день удобным есть то, что в гаджеты встроена функция, которая позволяет автоматически определить тип соединителя и в автоматическом режиме подобрать и провести необходимые настройки.

Это очень помогает пользователям, которые не имеют профессиональных познаний в сфере IT подключения, но пытаются решить самостоятельно проблему, как обжать интернет кабель в домашних условиях.

Даже если при выборе провода  произойдет ошибка, трагедией для персонального компьютера, или любого другого гаджета это не станет.

Он настроит все автоматически и будет работать абсолютно корректно и без осложнений.

Следует еще отметить, что практически любые нынешние устройства имеют вид Auto MDI-X.

Это говорит о том, что перекрестные виды кабелей устаревают и их уже практически никто не использует.

На смену приходят только такие, что сами могут распознать вид соединения и настроить его.

Конструктивные отличия

Современная сетевая проводка может быть как с защитной оболочкой, так и без неё. Первый вариант всегда отличается тем, что изделие покрывается специальной оплёткой или же экраном из фольги. Защита может наноситься производителем сразу на весь кабель либо на каждую жилу отдельно. Если процедура прокладки будет осуществляться в самом помещении, тогда можно смело покупать неэкранированный провод с маркировкой UTP или же с качественным общим экраном из алюминиевой фольги FTP. Если же кабель будет расположен на улице, тогда своё предпочтение лучше отдать универсальному изделию с металлической оплёткой SFTP.

Если по всей трассе витая пара РЖ-45 идёт параллельно с электрической проводкой, тогда целесообразнее всего взять специализированную модель с защитой каждой пары. За счёт наличия двойного экрана длина такого провода может превышать отметку в 90 метров.

В продаже также можно встретить одножильную и более мощную многожильную витую пару. Первый вариант отличается плохой гибкостью, но более приемлемыми характеристиками (сигнал можно передавать на дальние расстояния). Помимо этого, одножильный кабель гораздо лучше переносит обжим, за счёт чего его активно используют для подключения интернет-розеток. Фиксация изделия происходит в момент прокладки.

Многожильная проводка отлично гнётся, но отличается более высоким процентом затухания. Такой кабель гораздо легче прорезать в процессе обжима, но довольно сложно правильно вставить в коннектор. Применяется в тех условиях, где важна гибкость изделия. Большинство производителей выпускают кабель с четырьмя и восемью жилами. В соответствии с современными стандартами при скорости интернета 100 Мб/сек можно использовать двухпарные провода. Если же устройство работает на более высокой частоте, тогда нельзя обойтись без кабеля с восемью жилами.

Для стабильного подключения к интернету нужна проводка категории не ниже САТ5 (можно даже САТ6 и 6а). Все эти обозначения обязательно выбиваются на защитной оболочке изделия

Не менее важной считается форма кабеля и цвет защитной оболочки. Чаще всего можно встретить серую витую пару, но есть и ярко-красный вариант. Первый вид считается обычным, а вот второй покрыт защитной оболочкой, которая не подвержена горению

Ярко-красную витую пару лучше всего использовать в деревянных домах

Первый вид считается обычным, а вот второй покрыт защитной оболочкой, которая не подвержена горению. Ярко-красную витую пару лучше всего использовать в деревянных домах.

Разновидности кабелей для интернет-подключения

В зависимости от типа провайдера кабель можно к абоненту провести несколькими способами. Если подключение происходит по стандарту Wi-MAX, LTE или 3G, кабеля может и вовсе не быть.

Телефонный кабель

Используется при подключении к интернету по технологии aDSL. Провод используется двух- и четырёхжильный, при использовании четырёх жил можно увеличить длину кабельной трассы и снизить помехи. В некоторых случаях по этой же линии подключают и проводной телефон. Для подключения используется специальный кабельный модем или модем-роутер.

Коаксиальный кабель

Провайдеры используют такой тип кабеля, чтобы подключить абонентов сети кабельного телевидения. Благодаря широкой полосе пропускания коаксиальный кабель передаёт как данные, так и аналоговый телесигнал без взаимных помех. Как и в случае с телефонной линией, для подключения используется специальный модем.

Оптоволокно (fiber optic)

Оптоволоконный кабель используется, чтобы подключить либо многоэтажные дома, с установкой в подъездах абонентских маршрутизаторов, либо дома в частном секторе, так как этот тип кабеля передаёт сигнал на огромные расстояния без снижения уровня сигнала и помех. Конвертер, или преобразователь интерфейсов, позволяет подключить к такому кабелю роутер-маршрутизатор с помощью патч-корда из обычной витой пары (UTP).

Витая пара (UTP)

Это самый распространённый и недорогой тип подключения. Такими кабелями подводят интернет в квартиру или дом, а также подключают клиентские устройства (компьютеры, ТВ-приставки, принтеры) к маршрутизатору. Кабели бывают четырёх- и восьмижильные. Четыре жилы передают данные со скоростью до 100 Мбит/с, а восьмижильный вариант позволяет поднять скорость в десять раз.

Без дополнительного усиливающего оборудования протяжённость кабельных трасс будет небольшой (до 100 метров). Тем не менее подключение витой парой — популярный тип соединения благодаря дешевизне провода и соединителей, а также возможности разделки кабеля копеечным инструментом или без него. Какой бы провод ни заходил в дом, всё равно после преобразователя интерфейсов или кабельного модема будет идти старая добрая витая пара.

Как обжать витую пару (распиновка интернет-кабеля)

Для обжима витой пары используются:

• коннекторы — прозрачные пластиковые переходники RJ45, которые позволяют вставить кабель в компьютер;

• обжимные клещи, которые ещё называют кримпером — инструмент с лезвиями для зачистки изоляции и гнёздами для обеспечения хорошего контакта с проводником.

Цветовые схемы распиновки

Существует две основные схемы, по которым можно обжать витую пару: прямая и перекрёстная.

Они отличаются между собой по способу расположения жил кабеля (цветовая схема распиновки). В первом случае на обоих концах провода жилы располагаются в одинаковой последовательности:

• бело-оранжевый;
• оранжевый;
• бело-зелёный;
• синий;
• бело-синий;
• зелёный;
• бело-коричневый;

• коричневый.

Такой способ применяется чаще всего, например, когда нужно обжать кабель для соединения разных по назначению устройств (компьютера, ноутбука, телевизора и т. д.) с роутером или модемом.

При необходимости перекрёстной распиновки жилы кабеля в первом коннекторе имеют такую же последовательность, как и в предыдущем случае, а на втором располагаются по такой цветовой схеме:

• бело-зелёный;
• зелёный;
• бело-оранжевый;
• синий;
• бело-синий;
• оранжевый;
• бело-коричневый;

• коричневый.

Перекрёстный обжим используется при соединении одинаковых по назначению устройств, например, двух компьютеров или роутеров. Но сегодня он почти не применяется, так как современные сетевые карты и маршрутизаторы умеют автоматически определять схему обжима кабеля и подстраиваться под неё.

Инструкция по обжиму кримпером

Обжать витую пару совсем несложно:

1. Подготовьте кабель, коннектор RJ45 и обжимной инструмент.

2. Освободите кабель от наружной обмотки приблизительно на 2–3 сантиметра от края. Для этого можно воспользоваться кримпером: в нём предусмотрены специальные ножи.

3. Раскрутите и выровняйте парные проводки витой пары. Расположите их в правильной последовательности в соответствии с выбранной схемой обжима. Приложите кабель к коннектору и отрежьте лишнее. Открытые провода нужно оставить на такую длину, чтобы в нижнюю часть разъёма зашёл кабель в оболочке.

4. Обрежьте излишне длинные проводки с помощью кримпера.

5. Вставьте все жилы кабеля в коннектор до самого конца.

6. Обожмите витую пару с помощью кримпера. Для этого вставьте разъём в его гнездо до щелчка и несколько раз сожмите ручки инструмента.

Я не раз самостоятельно обжимала витую пару дома и на работе. Сделать это с помощью специального инструмента очень легко, главное — правильно расположить проводки по цвету. А вот обрезать наружную оболочку кабеля кримпером нужно аккуратно. Мой опыт показывает, что если приложить лишние усилия, то перерезается не только внешняя изоляция, но и внутренние жилы.

После обжатия витой пары наружная обмотка должна частично входить в коннектор. Если жилы кабеля выглядывают из разъёма, то обжим нужно провести заново.

Наружная оболочка кабеля должна частично заходить в разъём

Инструкция по обжиму отвёрткой

Обжать кабель можно не только с помощью специального инструмента, но и обычной отвёрткой. Этот способ более трудоёмок, а вероятность некачественного результата выше. Но он будет единственно возможным для тех, у кого под рукой нет кримпера. Для выполнения работы понадобятся:

• витая пара;
• коннектор RJ45;
• нож для зачистки обмотки;
• кусачки, чтобы подровнять провода;

• плоская отвёртка.

Обжимать кабель нужно следующим образом:

1. Подготовьте витую пару таким же образом, как и при обжиме клещами.
2. Вставьте проводники в разъём.

3. Отвёрткой поочерёдно вдавите каждый нож коннектора, чтобы он прорезал обмотку жил кабеля и соприкоснулся с медным проводником.

4. Проверьте результат.

Видео: как обжать витую пару отвёрткой — наглядная инструкция

Обжим четырёхжильной витой пары

Помимо восьмижильной витой пары есть и четырёхжильная. Она используется реже, потому что обеспечивает скорость передачи данных не более 100 Мбит/с (на стандартном кабеле скорость может достигать 1000 Мбит/с). Но такой кабель дешевле, поэтому он активно используется в небольших сетях с малыми и средними объёмами информации.

Процесс обжима четырёхжильной витой пары такой же, как и восьмижильной: используются такие же коннекторы и обжимные клещи. Но при этом в разъёме задействуется только часть контактов, а именно 1, 2, 3 и 6, а остальные остаются пустыми.

Цветовые обозначения проводников в четырёхжильной витой паре могут быть разными, но чаще всего встречаются два варианта:

1. Бело-оранжевый, оранжевый, бело-синий, синий.
2. Бело-оранжевый, оранжевый, бело-зелёный, зелёный.

В первый и второй контакты всегда вставляются бело-оранжевая и оранжевая жилы соответственно. А в третьем и шестом будут либо синие, либо зелёные провода.

Обжим кабеля с прямым подключением

   Как подключить принтер к компьютеру на Windows 10 и Mac OS

Итак, рассмотрим подробнее, как правильно обжать интернет кабель.

Для начала нужно очистить провода от их внешней защиты.

Практически во всех проводах, в которых провода находятся в виде витой пары. Также существует специальная нитка, при помощи которой можно с легкостью избавиться от первого слоя.

Изображение витой пары

Далее нужно раскрутить и выпрямить мелкие проводки.

Отмерить необходимую длину для обрезки (приложите переходник), учитывая то, что малая часть внешней защиты должна зайти в коннектор на несколько миллиметров.

Отрезаем лишнее, измерив нужную длину

Внутри коннектора находятся разделения, для каждого дротика отдельный.

В них следует аккуратно расположить проводки.

Вставить нужно так, чтобы внешняя оболочка тоже зашла под зажим переходника.

Как верно зафиксировать провод

При помощи отвертки нужно зафиксировать коннектор там, где он соприкасается с заизолированной частью провода.

Очень важно следить за проводками, они должны находиться каждый на своем месте. Следующий шаг – требуется зафиксировать их в контактах переходника. Следующий шаг – требуется зафиксировать их в контактах переходника

Следующий шаг – требуется зафиксировать их в контактах переходника.

Для этого действия вам и потребуется кримпер.

С его применением, работа будет выполнена один раз и качественно.

Также обжать кабель можно без обжимных, помогая себе отверткой.

1Вставить нужно так, чтобы внешняя оболочка тоже зашла под зажим переходника.

2Удобно расположите его на столе, либо другом удобном месте, которое обеспечит надежное соприкасание предмета с  гладкой поверхностью.

При этом зажим должен находиться в свободном положении, чтоб не раздавить его при обработке.

3Сила давления должна быть такой, при которой каждый проводок правильно сядет на свое место и прорежет изоляцию.

4Используйте отвертку с плоскими сторонами и аккуратно прижмите коннектор до того момента, пока не будет видно каких-либо зазоров или выступов.

Важно правильно расположить проводки в переходник

По окончанию обработки требуется проверить работоспособность изделия, используя специальное устройство.

Тестер нужно перед проверкой настроить следующим образом: поставить коммутатор на диагностирование сопротивления или выставить подачу звукового сигнала при изменении силы сопротивления.

Нужно провести тест для каждого провода в отдельности.

Если где-то возникли трудности, и нет реакции индикатора, нужно поджать неработающий провод и провести проверку еще раз.

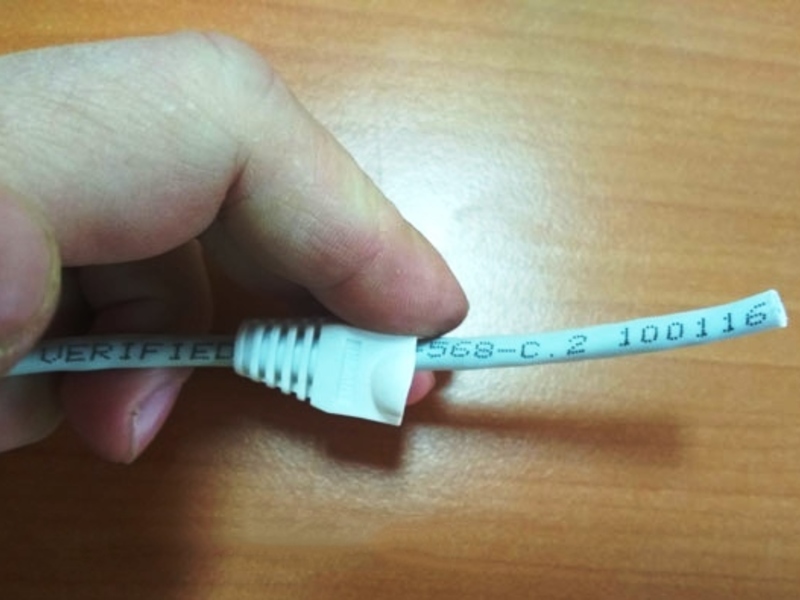

Дальше нужно надеть защиту на место между шнуром и крипмером.

Конечно, можно сэкономить и не покупать такой наконечник.

Но сбережения будет минимальными, а если провод повредится, нужно будет выполнять проделанную работу заново, или даже покупать другие составляющие, если что-то придет в непригодность.

Защищает провод от перегибания

На этом работа сделана.

Важно то, что чем лучше будет изготовлен переходник и обжат шнур, тем качественней будет интернет соединение с вашим ПК. Если подача интернета происходит с перебоями, следует проверить соединитель еще раз

Ведь, в таком случае, со временем, он вообще может выйти из строя.

Если подача интернета происходит с перебоями, следует проверить соединитель еще раз. Ведь, в таком случае, со временем, он вообще может выйти из строя.

Мало букафф? Читайте есчо !

Вывод нужного уровня подменю в Drupal

Сентябрь 17, 2010 г.

Система меню в друпале сделана правильно и в большинстве случаев не требует установки каких то дополнительных модулей, чтобы получить тот результат, который требуется. И в данной статье мы не будем как то дополнять саму систему меню drupal-а. В тоже …

Читать

Антиспам с использованием Javascipt для WordPress, обходимся без Captcha

Апрель 12, 2013 г.

О сути метода я рассказываю здесь — Бегство от спама. Для работы понадобится hook на новые комментарии — pre_comment_approved, который мы объявим в файле темы — function.php. Если в вашей теме нет такого файла — создайте :). Нужно модифицировать всего …

ЧитатьЭлектрика

Наверное, всем пользователям интернета знакома типичная проблема – не работающий кабель. С кем-то это случается постоянно (например, с владельцами кошек и собак, почему-то считающих кабели излюбленным лакомством или игрушкой), кому-то приходится столкнуться с перебитым проводом лишь раз. Но, вне зависимости от частоты возникновения неполадки, все понимают – необходимо заменить испорченную часть провода.

Заключение

Разобравшись, как самостоятельно создать патч-корд, не спешите браться за работу. Лучше попробовать свои силы на ненужном обрезке провода и одном-двух коннекторах. Это позволит «набить руку» и не испортить соединение на ответственном участке. Также рекомендуем дополнительно посмотреть видео о типичных ошибках при монтаже коннектора.

Интернет стал популярен в любых уголках нашей страны. Часто возникает надобность провести кабель в доме или на улице. И тогда начинаются вопросы, как обжать интернет кабель 4 жилы? Ведь вызов провайдера бывает затратен по времени и деньгам. Осуществить подключение несложно, если изучить схему соединения.
