Обжим витой пары в домашних условиях от а до я

Витая пара: категории, обжим, советы по работе

Несмотря на распространение оптических сетей, медные линии остаются основным типом кабелей на расстояниях до 100 метров. Простые в монтаже и обслуживании, надёжные и очень экономичные. Да, некоторые производители пытаются изменить ситуацию, но в ближайшие лет 15 серьёзных подвижек в этой области ждать не приходится.

Самым распространённым медным кабелем сегодня является витая пара – четыре пары медных или медно-алюминиевых проводника диаметром 0.52мм. Нет сетевого инженера, которой бы не сталкивался с этим кабелем. Рассмотрим основные типы витой пары и как с ней обращаться.

Виды сетевых кабелей для интернета

В перечне основных видов сетевых кабелей:

• коаксиальный;
• оптоволоконный;
• витая пара.

Конструкция провода коаксиального включает проводник с плотным изоляционным покрытием, оплетку из меди либо алюминия, внешний изолирующий слой. Помимо подключения к сети, интернет-продукция применяется для перевода сигналов от антенн и телевизионных спутников для построения скоростных цифровых сетей (кабельное ТВ).

Отличается конфигурация разъёмов провода:

• BNC-коннектор закрепляется на концах кабеля, обеспечивает подсоединение к Т-коннектору и баррел-коннектору.
• BNC баррел-коннектор предназначен для соединения поврежденных элементов либо удлинения провода для расширения радиуса действия сети, подсоединения дополнительной электротехники.
• BNC T-коннектор является тройником, применяемым для подсоединения компьютерной техники к главной сетевой линии. В проводе 3 разъема (1 предназначен для вывода к централизованной сети, 2 разъёма необходимы для объединения локальной системы).
• BNC-терминатор сконструирован для выполнения роли заземляющей заглушки, предотвращающей распространение сигнала вне локальной линии. Разъём обязателен для стабильной работы сетевых соединений, занимающих большую площадь.

Для создания локальных линий используется сетевой кабель витая пара. Продукция включает попарно перекрученные медные проводники с изолирующим слоем. Стандартный провод состоит из 4 (8 проводников) либо из 2 пар (4 жилы). Между приборами, объединенными с помощью кабеля, должно быть по нормативам не более 100 м. Провод выпускается стандартный либо с защитой. Для работы с кабелем используется разъем типа 8P8C.

До того как выбрать кабель для интернета витая пара, необходимо определить подвид по характеристикам внешнего слоя (толщина, наличие армирования, состав). Провод UTP с пластиковым внешним слоем не защищен, выпускается без заземления. Изделия F/UTP, STP, S/FTP производятся с экранированием.

Маркировка кабеля витая пара отражает категории по цвету изолирующего слоя:

• серый (применяется во внутренних пространствах зданий);
• черный (используется для обозначения продукции с покрытием для защиты от атмосферных осадков и электромагнитных излучений, применяется для уличных конструкций);
• оранжевый оттенок используется для обозначения негорючих полимерных соединений.

Кабель оптоволоконный является усовершенствованным проводом для построения сетевых линий. Изделие состоит из пластичных стеклопластиковых световодов с защитой из пластика. Кабельная продукция отличается высокой скоростью перевода информации, устойчива к помехам на линии. Провод может соединять системы на больших расстояниях. Изделия подразделяются на одно- и многомодовые.

В оптоволокне используются разные виды разъемов (FJ, ST, MU, SC). Провода бюджетны, выглядят эстетично, однако требуют приобретения дополнительного оборудования и сложны в установке. Продукция используется для формирования масштабных сетевых систем, создания доступа к интернету на большой скорости.

Медные проводники в Ethernet-кабеле выпускаются:

• цельными;
• скрученными.

Цельные проводники прочные, надежные, долговечные, однако менее пластичные. Продукция предназначена для стационарных систем в помещениях либо укладки небольшой протяженности на внешних конструкциях. Изделия скрученные состоят из тонких медных проволок, свитых вместе. Кабели прочные, пластичные, предназначены для размещения в рабочих пространствах, в местах с необходимостью перемещения объектов.

Типы кабелей витой пары

В зависимости от разъемов RJ существует два типа кабелей витая пара.

Многожильный кабель с витой парой

Многожильный кабель с витой парой состоит из множества крошечных волосков медных жилок, скрученных вместе в более крупный провод. Эти проводники имеют большую площадь поверхности для контакта, но их труднее обжимать, поскольку они легко меняют форму. Из-за сложности подключения их обычно используют в качестве соединительных кабелей.

Одножильный кабель витая пара

Большинство кабелей UTP, устанавливаемых в стенах и потолках между коммутационными и стеновыми панелями, представляют собой одножильные кабели. Хотя они обычно не используются в качестве соединительных кабелей, однопроводные кабели легче всего соединять, поэтому многие монтажники делают свои собственные патч-корды из одножильных проводов.

Есть в основном три инструмента, которые необходимы в предстоящей установке.

Инструмент для зачистки волоконно-оптического кабеля

Первый инструмент — это устройство для зачистки оболочки кабеля, который прорезает только внешнюю оболочку, но не внутренние проводники. Существует множество различных видов приспособлений для снятия изоляции с кабеля, но наиболее распространенными являются маленькие пластиковые инструменты, которые легко помещаются в кармане рубашки.

Обжим витой пары — обжимной кримпер

Обжимной инструмент для изготовления соединительных проводов, необходим при установке коннекторов. Обжимные устройства позволяют установить коннекторы на проводах UTP или STP. Также, например, с их помощью можно сделать обжим витой пары с разъемами RJ-11 и RJ-45.

Тестер сетевого кабеля

Последний инструмент, который вам нужно будет использовать — это тестер кабеля. Данное устройство проверяет наличие непрерывного сигнала от точки источника до пункта назначения, а также проверяет качество этого соединения.

Последовательность шагов установки

Теперь перейдем к этапам установки разъемов

Обратите особое внимание на порядок этих шагов и обязательно следуйте им. Оборудование некоторых производителей может потребовать от вас выполнения монтажа несколько иначе

Перед установкой любого соединителя ознакомьтесь с инструкциями производителя.

Подготовьте необходимый по длине кабель, на который вы хотите надеть концы
Воспользуйтесь инструментом для зачистки кабеля, и снимите примерно 38 мм оболочки с конца кабеля. Делается это таким образом, поверните инструмент для зачистки вокруг кабеля, тем самым вы прорежете оболочку
При помощи съемника изоляции (стриппера) снимите с кабеля оболочку, чтобы обнажились внутренние проводники. Если внутри имеется нить для разрезания изоляции (обычно это белая нить), отделите ее от проводов и обрежьте под корень
Раскрутите все пары внутренних проводников и разведите их в стороны, чтобы вы могли видеть каждый проводник в отдельности
Выровняйте отдельные проводки так, чтобы цветовой код соответствовал используемому вами стандарту цветового кодирования
Этот шаг включает два пункта. Сначала обрежьте жилы так, чтобы концы были на одном уровне, убедившись, что оболочка кабеля находится внутри разъема. Во-вторых, общая длина открытых соединителей после обрезки не должна превышать 12-15 мм
Вставьте проводники в коннектор, убедившись, что все проводники точно выровнены с контактами, как на предыдущем шаге. Если они не выстраиваются в линию, вытащите их и выровняйте по новой

Делайте это осторожно, так как это последний шаг перед обжимом разъема витой пары
Осторожно вставьте коннектор в инструмент для обжима, имеющий две матрицы, которые будут вдавливаться в соединитель, затем вставьте штыри коннектора в проводники внутри разъема. Теперь установка завершена

После всей установки вы должны убедиться, что все проводники контактируют и все штыри вставлены в соответствующие проводники. Если разъем не обжался должным образом, отрежьте разъем и заново установите его.

Конструктивные отличия

Современная сетевая проводка может быть как с защитной оболочкой, так и без неё. Первый вариант всегда отличается тем, что изделие покрывается специальной оплёткой или же экраном из фольги. Защита может наноситься производителем сразу на весь кабель либо на каждую жилу отдельно. Если процедура прокладки будет осуществляться в самом помещении, тогда можно смело покупать неэкранированный провод с маркировкой UTP или же с качественным общим экраном из алюминиевой фольги FTP. Если же кабель будет расположен на улице, тогда своё предпочтение лучше отдать универсальному изделию с металлической оплёткой SFTP.

Если по всей трассе витая пара РЖ-45 идёт параллельно с электрической проводкой, тогда целесообразнее всего взять специализированную модель с защитой каждой пары. За счёт наличия двойного экрана длина такого провода может превышать отметку в 90 метров.

В продаже также можно встретить одножильную и более мощную многожильную витую пару. Первый вариант отличается плохой гибкостью, но более приемлемыми характеристиками (сигнал можно передавать на дальние расстояния). Помимо этого, одножильный кабель гораздо лучше переносит обжим, за счёт чего его активно используют для подключения интернет-розеток. Фиксация изделия происходит в момент прокладки.

Многожильная проводка отлично гнётся, но отличается более высоким процентом затухания. Такой кабель гораздо легче прорезать в процессе обжима, но довольно сложно правильно вставить в коннектор. Применяется в тех условиях, где важна гибкость изделия. Большинство производителей выпускают кабель с четырьмя и восемью жилами. В соответствии с современными стандартами при скорости интернета 100 Мб/сек можно использовать двухпарные провода. Если же устройство работает на более высокой частоте, тогда нельзя обойтись без кабеля с восемью жилами.

Для стабильного подключения к интернету нужна проводка категории не ниже САТ5 (можно даже САТ6 и 6а). Все эти обозначения обязательно выбиваются на защитной оболочке изделия

Не менее важной считается форма кабеля и цвет защитной оболочки. Чаще всего можно встретить серую витую пару, но есть и ярко-красный вариант

Первый вид считается обычным, а вот второй покрыт защитной оболочкой, которая не подвержена горению. Ярко-красную витую пару лучше всего использовать в деревянных домах.

Критерии выбора кабеля

У такого кабеля характеристик много, но для выбора важны только отдельные из них. К ним относятся: категория проводника, тип жилы, способ экранирования. Рассмотрим подробно каждую из них.

Критерий #1 — категория интернет-кабеля

Существует семь категорий кабеля витая пара— от Cat.1 до Cat.7.

Отличаются шнуры разных категорий эффективностью пропускаемого сигнала:

1. Первая категория Cat.1 имеет полосу пропускания всего 0,1 МГц. Используют такой проводник для передачи голосовых данных с помощью модема.
2. У категории Cat.2 полоса пропускания — 1 МГц. Скорость передачи данных здесь ограничена 4 Мбит/с, поэтому такой проводник считается устаревшим и почти не используется.
3. Для категории Cat.3 частотная полоса — 16 МГц. Быстрота передачи данных — до 100 Мбит/с. Используют для создания локальных и телефонных сетей.
4. Cat. 4 — кабель с пропускной способностью 20 МГц максимум. Скорость передачи данных — не больше 16 Мбит/с.
5. Cat.5 обладает пропускной способностью 100 МГц максимум и предельной скоростью передачи данных 100 Мбит/с. Сферы применения — создание телефонных линий и локальных сетей.
6. Cat.5е имеет пропускную способность 125 МГц. Скорость — до 100 Мбит/с и 1000МБит/с (для четырехпарного провода). Этот кабель является самым популярным при построении компьютерных сетей.
7. Для Cat.6 приемлемая частотная полоса — 250 МГц. Быстрота передачи — 1 Гбит/с на расстояние до 50 м.
8. У Cat.6а лента пропускания — 500 МГц. Быстрота — до 10 Гбит/с в диапазоне до 100 м.
9. Cat.7 имеет пропускную полосу 600-700 МГц. Скорость этого провода для интернета — до 10 Гбит/с.
10. Cat.7а. Полоса пропуска — до 1200 МГц. Скорость — 40 Гбит/с на длину 15 м.

Чем выше категория кабеля, тем больше в нем пар проводников. При этом, в каждой паре на единицу длины приходится больше пар витков.

При подключении дополнительных устройств к компьютеру, нужно по всем правилам подобрать кабель. На концах кабеля должны быть защелки. Они позволят прочно зафиксировать проводник в гнезде

Критерий #2 — тип кабельной жилы

Жилы кабеля делятся на медные и омедненные. Более качественным считается первый тип.

Посредством сетевого шнура можно подключить принтер. Чтобы проблем с передачей сигналов не возникало нужно выбирать как кабель, так и коннекторы хорошего качества

Используют кабель с такой жилой для обширной и быстрой сети — больше 50 м. Второй вид несколько дешевле, да и потери в нем не такие уж большие.

Его сердцевина представляет собой недорогой кабель с малой проводимостью. Покрыт он медью, обладающей высокой проводимостью. Так как ток протекает по медной стороне проводника, проводимость страдает незначительно.

Приобретая омедненный кабель, приходится делать выбор между двумя его видами — CCS и CCA. Различие между ними в сердцевине. У CCS она представляет собой проводник из стали, у CCA — из алюминия. Второй от медного мало чем отличается.

Монтаж стального проводника может вызвать затруднения, поскольку сталь, как не очень эластичный материал, подвержена надломам.

На ограниченном расстоянии расхождение между медным и омедненным кабелем мало заметно. Если дистанция больше 100 м, кабель с алюминиевой сердцевиной сигнал просто не передаст.

Причиной плохой коммутации является большее, чем у меди, сопротивление алюминия. В результате на выходе ток имеет недостаточную мощность и составляющие сети не «видят» друг друга.

Критерий #3 — экран для кабеля

Экран необходим, чтобы защитить проводник от электромагнитных шумов других кабелей. Также он должен компенсировать излучение электромагнитного поля самих витых пар.

Если поблизости есть силовые кабели до 380 В с сечением жилы менее 4 квадратов, необходим один экран. В этом случае самым лучшим вариантом станет кабель FTP.

Важно помнить, что экранированные кабели используют в тандеме с экранированными коннекторами. Разница между ними и стандартными в металлической части. Когда предполагается соседство с проводником от 380 В с сечением жилы до 8 квадратов, потребуется экран двойной

Хороший вариант — F2TP

Когда предполагается соседство с проводником от 380 В с сечением жилы до 8 квадратов, потребуется экран двойной. Хороший вариант — F2TP.

Близость высоковольтных кабелей от 1000 В с жилой от 8 квадратов предполагает прокладку как силового, так и сетевого кабеля в индивидуальных гофрах. Вариант экрана — SF/UTP.

В быту такие кабели не используют. Здесь чаще всего применяют неэкранированный кабель, принадлежащий к категории 5е типа UTP.

Категории кабеля RJ-45

Существует несколько категорий кабеля витая пара, которые нумеруются от CAT1 до CAT7 и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях).

CAT1 (полоса частот 0,1 МГц) — телефонный кабель, всего одна пара (в России применялся кабель и вообще без скруток — «лапша» — у нее характеристики не хуже, но больше влияние помех). В США использовался ранее, только в скрученном виде. Используется только для передачи голоса или данных при помощи модема.

CAT2 (полоса частот 1 МГц) — старый тип кабеля, 2 пары проводников, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях token ring и ARCNet. Сейчас иногда встречается в телефонных сетях.

CAT3 (полоса частот 16 МГц) — 4-парный кабель, использовался при построении локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10 Мбит/с или 100 МБит/с по технологии 100BASE-T4. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3. Также до сих пор встречается в телефонных сетях.

CAT4 (полоса частот 20 МГц) — кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре, сейчас не используется.

САТ5 (полоса частот 100 МГц) — 4-парный кабель, использовался при построении локальных сетей 100BASE-TX поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар. При прокладке новых сетей пользуются несколько усовершенствованным кабелем CAT5e, это и есть то, что обычно называют кабель витая пара, благодаря высокой скорости передачи, до 100 Мбит/с при использовании 2 пар, и до 1000 Мбит/с при использовании 4 пар, является самым распространённым сетевым носителем, использующимся в компьютерных сетях до сих пор. Ограничение на длину кабеля между устройствами (компьютер-свитч, свитч-компьютер, свитч-свитч) 100 м. Ограничение хаб-хаб 5 м.

CAT6 (полоса частот 250 МГц) — применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 1000 Мбит/с. Добавлен в стандарт в июне 2002 года. Существует категория CAT6a, в которой увеличена частота пропускаемого сигнала до 500 МГц. По данным IEEE, 70% сетей, установленных в 2004 году, использовали кабель категории CAT6.

CAT7 — Спецификация на данный тип кабеля пока не утверждена, скорость передачи данных до 100 Гбит/с, частота пропускаемого сигнала до 600-700 МГц. Кабель этой категории экранирован. Седьмая категория, строго говоря, не UTP, а S/FTP (Screened Fully shielded Twisted Pair).

Обжим кабеля с прямым подключением

   Как подключить принтер к компьютеру на Windows 10 и Mac OS

Итак, рассмотрим подробнее, как правильно обжать интернет кабель.

Для начала нужно очистить провода от их внешней защиты.

Практически во всех проводах, в которых провода находятся в виде витой пары. Также существует специальная нитка, при помощи которой можно с легкостью избавиться от первого слоя.

Изображение витой пары

Далее нужно раскрутить и выпрямить мелкие проводки.

Отмерить необходимую длину для обрезки (приложите переходник), учитывая то, что малая часть внешней защиты должна зайти в коннектор на несколько миллиметров.

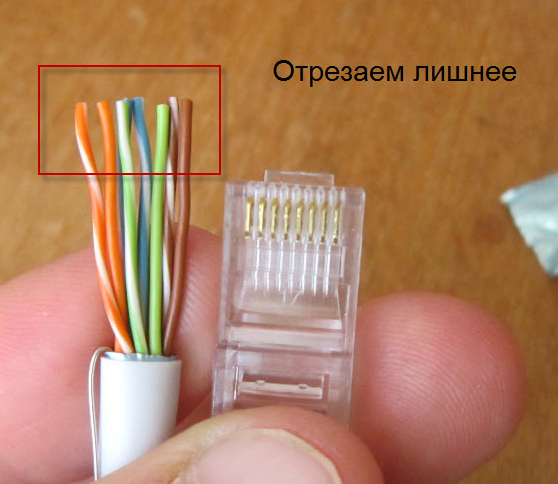

Отрезаем лишнее, измерив нужную длину

Внутри коннектора находятся разделения, для каждого дротика отдельный.

В них следует аккуратно расположить проводки.

Вставить нужно так, чтобы внешняя оболочка тоже зашла под зажим переходника.

Как верно зафиксировать провод

При помощи отвертки нужно зафиксировать коннектор там, где он соприкасается с заизолированной частью провода.

Очень важно следить за проводками, они должны находиться каждый на своем месте. Следующий шаг – требуется зафиксировать их в контактах переходника. Следующий шаг – требуется зафиксировать их в контактах переходника

Следующий шаг – требуется зафиксировать их в контактах переходника.

Для этого действия вам и потребуется кримпер.

С его применением, работа будет выполнена один раз и качественно.

Также обжать кабель можно без обжимных, помогая себе отверткой.

1Вставить нужно так, чтобы внешняя оболочка тоже зашла под зажим переходника.

2Удобно расположите его на столе, либо другом удобном месте, которое обеспечит надежное соприкасание предмета с  гладкой поверхностью.

При этом зажим должен находиться в свободном положении, чтоб не раздавить его при обработке.

3Сила давления должна быть такой, при которой каждый проводок правильно сядет на свое место и прорежет изоляцию.

4Используйте отвертку с плоскими сторонами и аккуратно прижмите коннектор до того момента, пока не будет видно каких-либо зазоров или выступов.

Важно правильно расположить проводки в переходник

По окончанию обработки требуется проверить работоспособность изделия, используя специальное устройство.

Тестер нужно перед проверкой настроить следующим образом: поставить коммутатор на диагностирование сопротивления или выставить подачу звукового сигнала при изменении силы сопротивления.

Нужно провести тест для каждого провода в отдельности.

Если где-то возникли трудности, и нет реакции индикатора, нужно поджать неработающий провод и провести проверку еще раз.

Дальше нужно надеть защиту на место между шнуром и крипмером.

Конечно, можно сэкономить и не покупать такой наконечник.

Но сбережения будет минимальными, а если провод повредится, нужно будет выполнять проделанную работу заново, или даже покупать другие составляющие, если что-то придет в непригодность.

Защищает провод от перегибания

На этом работа сделана.

Важно то, что чем лучше будет изготовлен переходник и обжат шнур, тем качественней будет интернет соединение с вашим ПК. Если подача интернета происходит с перебоями, следует проверить соединитель еще раз

Ведь, в таком случае, со временем, он вообще может выйти из строя.

Если подача интернета происходит с перебоями, следует проверить соединитель еще раз. Ведь, в таком случае, со временем, он вообще может выйти из строя.

Как обжать кабель-пачкорд монтажными клещами

Приготовьте инструменты: клещи, фонарик и нож.

1. При помощи торцовочного ножа клещей выровняйте конец кабеля. Если кабель в магазине резали обычным ножом, торец наверняка скошен.

2. Снимите изоляцию с сетевого кабеля. Для этого поместите кабель в углубление инструмента для зачистки так, чтобы снять изоляцию на 2–2,5 см. Проворачивая кабель относительно ножа, надрежьте его по всей длине окружности. Снимите надрезанный кусок изоляции, чтобы обнажить цветные жилы.

3. Расплетите жилы. Длина расплетённого участка не должна быть больше 12–13 мм. Если трудно выравнивать жилы, можете расплести их на большую длину, а затем подрезать расплетённый и выровненный торец.

4. Выровняйте и расставьте расплетённые жилы в той цветовой схеме, которая соответствует типу кабеля.

5. Взяв новый коннектор RJ-45, разверните его пластиковым замком вниз и аккуратно задвиньте в него конец кабеля по направляющим. Хлорвиниловая трубка изоляции должна доходить до внутреннего зуба-замка в коннекторе. Если вставить провод не до конца, жилы могут оторваться.

6. Проверьте, что жилы в коннекторе расставлены по порядку и не повреждены. Если всё нормально, вставьте коннектор в разъем обжимных клещей и сожмите их до упора, но не сильно.

7. После обжимки кабель готов к эксплуатации.

Конструкция коннектора для сетевого кабеля

Чаще всего для организации компьютерных сетей применяется интернет коннектор типа RJ 45, хотя есть еще и немало других — RJ 11 (для телефонных линий), RJ 12 и так далее, но самым распространенным является именно первый тип. Конструкция этих шнуров, несмотря на различные предназначения, схожа.

Состоит коннектор RJ 45 из пластмассового корпуса, в который встроены специальные контактные ножи. Последние отличаются золотистым напылением на металле, а их количество напрямую зависит от типа шнура и стандарта коннектора, с которым в паре он используется.

Контактные ножи при сборке штекера отпрессовываются вовнутрь корпуса, так как он изготавливается под давлением методом литья. Кроме этого, в коннекторе есть элементы, надежно фиксирующие шнур и предотвращающие разрыв контактов. Внешний вид напоминает прямоугольный колпачок с защелкой, чтобы кабель надежно фиксировался в розетке или в разъеме сетевой карты.

Важно! Для экранированного кабеля используется другой специальный коннектор. Его отличие от обычного заключается в том, что он также обладает дополнительной экранирующей защитой
