Как нужно выполнять брусовую обвязку для свайного фундамента

Цена строительства: самому и под ключ

В целях экономии бюджета многие владельцы загородных участков собственноручно возводят деревянные бани на винтовых фундаментах.

В этом случае основными пунктами денежных расходов будут такие:

1. Приобретение свайных опор, стоимость которых составляет 1500-3500 руб, в зависимости от размеров.
2. Покупка гидроизоляционных материалов, утеплителей, сырья для подготовки бетонной смеси (песок, цемент, щебень).
3. Заказ арматуры для обустройства ростверков на винтовых сваях, швеллеров и обрезной доски для обвязки опор.
4. Перевозка перечисленных материалов собственным автотранспортом или службой доставки.

При обращении в специализированную строительную организацию расходы будут несколько выше. Помимо перечисленных пунктов, к итоговой сумме прибавляется стоимость услуг по проведению геодезических исследований на участке и составлению проектной документации.

Стоимость услуг профессиональных строителей, как правило, сопоставима с суммарными расходами на покупку стройматериалов.

Усиление арматурой

Обвязывать основание здание можно стальной арматурой. Для этого используется сварочный аппарат. Арматуру складывают в виде сетки и прочно скрепляют сваркой. В строительстве редко используется данный метод, поскольку после сварочных работ сталь утрачивает свою высокую техническую прочность. Арматура может стать более гибкой и спровоцировать появление деформаций.

Альтернативой сварочным работам является ручной метод стальной обвязки. Арматуру связывают прочной проволокой и фиксируют специальными крюками. Проволокой обвязывают участки стыков, её прочно закручивают. Вместо проволоки можно применить специальные крепежи, которые не закручиваются.

Особенности процедуры

От того, насколько правильно выполнена обвязка, зависит надежность всей конструкции. Поэтому для создания такого основания обязательно выполняется нижняя обвязка, которая соединяет фундамент, стены и лаги пола

Также без нее не получится создать ровную площадку, что важно при создании правильной нагрузки

Поэтому в процессе монтажа нужно придерживаться следующих рекомендаций:

• предварительно уложить на элементы фундамента гидроизоляционный материал (это может быть рубероид или более дорогостоящие и долговечные аналоги);
• убедиться в том, что доска хорошо откалибрована, все ее стороны ровные (все элементы обвязки нужно тщательно подбирать по размеру);
• обработать обвязочный материал антисептическим составом;
• следить за тем, чтобы обвязка выполнялась в строго горизонтальной плоскости (это исключит неравномерные нагрузки).

Когда применяется?

Обвязка представляет собой соединительную конструкцию, без которой, площадь опоры на почву будет значительно ниже. Использование дерева или металла в качестве обвязочного материала позволяет защищать подполье от любого воздействия со стороны улицы.

Обвязка необходима для распределения нагрузки. Без нее не обойтись в случае, когда из-за сложного грунта опоры заглубляются не равномерно.

Если не создать единую конструкцию, то через несколько лет могут появиться перекосы, произойдет усадка постройки. Такое может произойти и в случае наличия обвязки, но шансы возникновения проблем значительно снижаются.

Тем не менее, доски в качестве обвязки применяются для наиболее легких строений, чаще для каркасных.

Плюсы и минусы

У обвязки винтового фундамента доской есть ряд преимуществ, если сравнивать с аналогичной обвязкой при помощи бруса:

1. Доска намного меньше деформируется и не растрескивается. Из-за массивного сечения бруса на нем довольно часто появляются трещины уже на этапе монтажа конструкции.
2. Доски намного проще соединить в одну линию. Иногда в процессе строительства приходится изготавливать балки длиной более 6 метров. При использовании бруса, такой элемент невозможно поднять.
3. Работать с доской намного удобнее, так как она обладает меньшим весом. Это позволяет «примерить» конструкцию и откорректировать ее положение.
4. Доски не требуется предварительно сушить.
5. Если сравнивать доску и брус одной и той же толщины, то доска способна выдержать больший вес.

Среди минусов обвязки при помощи доски можно выделить недолговечность материала. Хотя многое зависит от конкретной породы дерева. Но даже при этом условии некоторые отдают предпочтение швеллерам (обвязке при помощи металломатериалов).

Методы обвязки

Обвязка винтовых свай может предполагать соединение опор и балок с помощью одной из трех технологий, среди них монтаж:

• на сварку;
• резьбовое соединение;
• хомуты.

Выбрать технологию можно в зависимости от конструктивных особенностей материала балки и прочности фундамента. Обвязка винтовых свай брусом делается довольно часто. Однако многие домашние мастера задаются вопросом о том, стоит ли прибегать к данной технологии, если существуют более прочные и долговечные материалы по типу бетона и стали. Но брус выступает наилучшим вариантом для ростверка каркасных и деревянных домов. Он имеет высокую теплостойкость и внушительную прочность.

Если брус обработать антисептиком, который сможет защитить материал от гниения, то по долговечности такие конструкции смогут конкурировать даже с стальными балками. Обвязка брусом винтовых свай может вестись по одной из двух технологий, первая предусматривает установку балок на резьбовую пару, тогда как другая предполагает фиксацию элементов ростверка на хомуты.

Подготовка основания оголовков

Для удобства последующих строительных процедур верхушки свай оснащаются специальными квадратными пластинами (оголовками) размером 250х250 см.

Их необходимо соответствующим образом подготовить:

Просверлить несколько отверстий (обычно – 3-4 штуки). Они облегчают процедуру крепления деревянной обвязки сантехническими саморезами. Размер шурупов – 10х120 мм.

Для крепления обвязки на оголовках проделывают отверстия для саморезовИсточник svaybur.ru

Провести гидроизоляцию оголовков рубероидом или инновационным битумным материалом. При вырезании кусков на каждый оголовок делают запас по 20 мм на сторону: это облегчает фиксацию.

Благодаря гидроизоляционным прокладкам обеспечивается защита для деревянных элементов обвязки от разрушающего воздействия влаги. Ее источником является конденсат, образующийся на холодной металлической поверхности во время температурных колебаний. Необходимо предпринять все возможные усилия, чтобы древесина всегда оставалась сухой.

Гидроизоляционная прослойка между подошвой оголовка и брусом препятствует проникновению сконденсированной влаги на обвязку. Это заметно увеличивает срок ее службы и предотвращает гниение. Для недопущения сдвигания гидроизоляционных полотен подошву оголовка намазывают битумной мастикой.

Гидроизоляция между оголовком и брусом обязательна, иначе, из-за воздействия влаги, обвязка может быстро «износиться»Источник stroy-dom-pravilno.ru

Как сделать обвязку из бруса для свайного фундамента

Обвязка из бруса для свайного фундамента — распространенный вид. Обеспечивает конструкции прочность достаточную, чтобы выдержать вес каркасной, щитовой постройки в 1-2 этажа. Если здание планируется в 3 этажа, много весит (из-за материала стен, вроде керамического кирпича, газобетонных блоков), лучше использовать швеллер, двутавровую, железобетонную балки.

Основные опорные элементы с головной частью

Виды обвязки

Есть четыре вида обвязки:

1. Железо-бетонной литой лентой
2. Двутавром из металла
3. Металлическим швеллером
4. Деревянным брусом. Подвид — ростверк с собранными в пакет обрезными досками.

Виды носовых частей опорных элементов

Особенности ростверка брусом

Перед монтажом ростверка, колоны выравнивают по длине относительно одной точки отсчета, заливают внутреннюю полость бетоном. После застывания (2-3 дня) — наваривают оголовки.

Для свай с винтом — металлическая конструкция в виде горизонтальной опоры 20х20 см, 25х25 см с приваренной ниже втулкой, упрочняющими откосами — «косынками».

Разрез установленных в почву частей фундамента

Особенности обвязки брусом:

1. Гидроизоляция рубероидом от прямого контакта с навершием колоны. Это не позволит влаге (конденсату) накапливаться в данном месте, вызывать гниение
2. Брус должен быть заранее обработан противопожарными составами, средством от гниения.
3. Прикреплять брус к оголовку нужно сантехническими болтами, дублировать скобами. Подробности процесса хорошо видны на приведенных иллюстрациях
4. Если длины бруса не хватает, его сращивают с другим, под этим местом должна быть еще одна свая
5. Максимальное расстояние между сваями — 250 см, минимальное — 50 см

Опорные элементы разного диаметра (под нагрузку 20-300 тонн)

Подготовка обвязки

Можно выделить три основных этапа устройства обвязки:

• Подготовка поверхности фундамента
• Подготовка материала обвязки
• Укладка и монтаж бруса

Прежде всего, нужно убедиться в горизонтальности плоскости, которую образует верхняя плоскость фундамента. Проверить ленточный и монолитный фундамент на горизонтальность поверхности  довольно просто – с помощью строительного уровня.

Свайный фундамент обычно контролируется на горизонтальность еще на стадии закладки – до приварки оголовков.

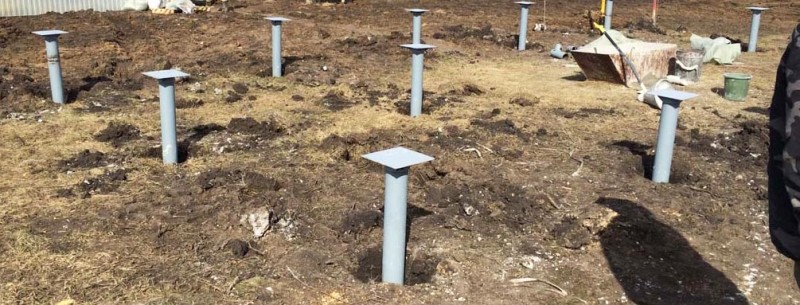

Верхняя часть свай с оголовками

Кроме того, между верхней частью фундамента и обвязкой нужно проложить гидроизоляцию. Это очень существенно, так как именно обвязка – последний барьер для излишней влаги между основанием дома и воздушным пространством под домом: как правило, нижние слои воздуха излишне увлажнены. Обычно гидроизоляцию проводят укладкой на оголовки влагонепроницаемого материала, например, рубероида. Можно использовать битум и толь.

Подготовка материала обвязки состоит в предварительной сушке бруса и выпиливании элементов для дальнейшего соединения.

Рассмотрим простейший вариант, когда дом имеет небольшие размеры и брус обвязки уложен по периметру будущего здания. На углах брус должен быть каким-то образом соединен, чтобы получилась горизонтальная плоскость. Для этого на концах бруса делают распилы для замкового соединения. Различают два способа соединения:

• В пол-дерева
• В лапу

В первом случае срез делается на середине торца и проходит до глубины, равной толщине бруса. Выпиливание происходит под прямым углом. Это наиболее распространенный вариант.

Во втором выпиливание проводят под углом к поверхности бруса. Перпендикулярный брус выпиливается под обратным углом. Такое соединение более надежно и применяется для особенно нагруженных конструкций.

Способы соединения брусьев обвязки

При помощи железобетона

Создание железобетонной обвязки выполняется поэтапно.

Порядок действий:

• Сборка опалубки. Горизонтальные щиты (дно) укладываются на поверхность оголовков, боковые стенки присоединяются к ним и прочно соединяются в верхней части поперечинами. Внутренние размеры должны соответствовать параметрам ростверка.
• Укладка гидроизляции. Пленкой или слоем рубероида плотно устилают дно и внутренние стенки опалубки. Стыки материала делаются внахлест на 10 см с проклейкой соединения скотчем. Полотно должно полностью закрывать всю поверхность днища и стенок опалубки и плотно прилегать к поверхности, не отставая от нее.
• Сборка арматурного пояса. Используется арматура диаметром 10 мм и гладкие прутки на 6 мм для вертикальных элементов. Армпояс вяжется с помощью мягкой проволоки, после чего устанавливается внутри опалубки в нужном положении. Необходимо обеспечить заглубление горизонтальных стержней на 2-5 см внутри бетона.
• Заливка бетона. Она выполняется в один прием, без долгих перерывов (более суток). Заливать бетон следует с нескольких точек, чтобы не дожидаться, пока материал растечется по всей опалубке. После заливки поверхность накрывают полиэтиленом или мешковиной и выдерживают 28 дней для набора конструкционной прочности.
• Опалубку снимают через 10 дней после заливки.
• После окончания времени выдержки производят гидроизоляцию поверхности и переходят к дальнейшим работам.

ОБРАТИТЕ ВНИМАНИЕ!
Для заливки бетонной обвязки необходимо использовать плотные марки бетона от М200 и выше.

Деревянная обвязка для свайного буронабивного фундамента

Если вы выбрали свайный фундамент для вашего каркасного дома, то вам обязательно нужен ростверк (обвязка). Кто-то делает из его бетона, я предпочитаю — деревянный. Делается это или из бруса 200×150 (нужно считать сечение от нагрузки дома и шага свай) или из 3 сплоченных досок 200×50 (рекомендую, ведь сухой брус достаточно сложно и его может повести).

Также напоминаю, что купить готовый недорогой проект каркасного дома <= вы можете у нас, или заказать индивидуальный проект по всем вашим пожеланиям у наших опытных проектировщиков, которые специализируются именно на каркасной технологии.

Доски сколачивать можно по-разному, вот некоторые варианты:

А в СП также показано, как правильно стыковать и сколачивать такую обвязку:

Помните о направлении волокон дерева (доски должны идти вразнобой):

Обычно шаг между гвоздями — 400 мм. Гвозди — 90мм с обеих сторон, либо 120 мм поочередно с разных сторон в шахматном порядке.

Фотографии с узлами крепления реально деревянного ростверка:

Как крепится ростверк к сваям?

Обычно крепят его на шпильки 10-12 мм толщиной. Шпильки выходят из свай на 25 см. Мы вставляем их в бетон пока он еще не высох прямо посередине сваи. Затем длинными сверлами (больше 200 мм длинной) сверлим центральную балку ростверка насквозь и сажаем ее на это место на шпильку. Сверху потом берем перьевое сверло и высверливаем в этой же балке место под шайбы — отмечу, что это достаточно нелегко. Сверху надеваем 2 шайбы и гайку того же диаметра, что и шпильки. Все!

Итак, в этой статье мы рассмотрели вопрос о том, как делается обвязка деревянного дома. Если следовать каркасной технологии, это совсем не сложно.

Обвязка брусом

Обвязка брусом.

В нормальных условиях (прямой участок, высота оголовков в пределах 1 м) для свайного фундамента сруба, каркасного, панельного дома дополнительный ростверк не требуется. Им по умолчанию становится нижний венец, нижняя обвязка конструкции стен, соответственно. Однако при этом необходимо выполнить условия:

• жесткая связь между брусом и оголовком;
• стыковка стеновых материалов на площадках оголовков.

Поэтому, вместо саморезов, вкручиваемых в пиломатериал снизу через отверстия в пластине оголовка, стоит предпочесть надевание бруса на шпильки, приваренные к этому элементу сваи. Для этого на каждый оголовок приваривается шпилька, в брусе по месту высверливаются отверстия, сверху он притягивается к пластине гайкой через широкую шайбу.

После чего, лишняя резьба срезается УШМ. Чтобы гайки не торчали над нижним венцом, мешая укладке следующего ряда, на верхней грани бруса изготавливается потайное отверстие, в которое и утапливается крепежный элемент. Стыковка металлическим уголком запрещена, используется врубка элементов ростверка друг в друга в полдерева (на углах и в местах сопряжений внутренних стен с наружными).

В сложных эксплуатационных условиях обвязки брусом для здания недостаточно. Например, если дом стоит на склоне, деревянный ростверк в сочетании с балками пола нижнего этажа создают достаточно жесткую горизонтальную плиту. Однако боковой ветер стремится выдернуть сваи именно с этой стороны, что приводит к снижению несущей способности свайного поля. Поэтому применяется дополнительная обвязка уголком, профильной трубой в местах максимального возвышения оголовков свай над землей. Обычно это горизонтальные связи (спаренный уголок) с распорами под брусом (10 – 25 см).

Технология выполнения работ

Крепление обвязочных элементов

Профессионалы в строительной области рекомендуют использовать при установке ростверка фундамента на винтовые сваи совокупность двух крепежных приспособлений – посадку на резьбовое соединение и хомуты. Представленный способ крепления всех связующих элементов обвязки обеспечит надежный контакт и долговечность конструкции.

Единственным нюансом при укладке деревянных балок является предварительная их обработка антисептическими составами, позволяющими предотвратить преждевременный процесс гниения древесины и ее последующее разрушение. Перед выполнением работ целесообразнее составить схему размещения всех связующих элементов с указанием необходимых измерений.

Посадка на резьбовое соединение

Рациональнее использовать представленный метод в случае размещения винтовых свай с П-образной формой. Для монтажа обвязки фундамента своими руками необходимо выполнить следующие действия:

1. Установить балку ростверка в проем между стойками сваи. Перед укладкой балочного элемента в П-образный фланец укладываем изоляционный слой рубероида, обработанный олифой.
2. Выполняем фиксацию связующих элементов. С боков выполняем крепление балки к оголовку посредством саморезов, а непосредственно к свае – анкерами или сквозными шпильками.

Рекомендуем посмотреть видео, как производится крепление бруса с помощью крепежных элементов.

Скрепление хомутами

В случае отсутствия возможности закрепления балок при помощи саморезов и анкеров целесообразнее сделать крепеж составных элементов посредством хомутов.

Процедура монтажа включает в себя:

на оголовки свайных элементов выполняется укладка прямоугольных брусков. При использовании балок из древесины крепеж выполняется с помощью саморезов, а в случае металлических изделий – сваркой

Во время крепления важно по строительному уровню контролировать вертикали размещаемых элементов.
после выполнения монтажа направляющих балок по всему периметру осуществляем укладку П-образной доски (в данном случае она играет роль «хомута» или специального кожуха, осуществляющего итоговую фиксацию направляющих). Кончики П-образного элемента после размещения должны быть направлены вниз, при этом излишки материала, выступающие за пределы оголовка целесообразнее убрать.
скрепление составных элементов ростверка (по аналогично представленному способу выполняем фиксацию боковых сторон оголовка свайной опоры и ее центральной части посредством использования соответственно саморезов и анкеров).

Посмотрите видео, как производится скрепление элементов обвязочной конструкции.

Цена услуги для винтовых свай

Самостоятельно выполнить обвязку фундамента швеллером под силу не каждому хозяину, особенно без опыта в строительном деле. Чтобы возвести надежный и долговечный фундамент, можно обратиться за квалифицированной помощью к специалистам.

Стоимость таких работ для большинства городов отличается значительно и составляет:

• Москва — обвязка швеллером шириной 120 – 300 мм от 800 до 2000 руб. за 1 м;
• Санкт-Петербург — обвязка швеллером шириной 120 – 300 мм от 1100 до 2500 руб. за 1 м;
• Казань — обвязка швеллером от 500 руб. за погонный метр;
• Екатеринбург — от 500 руб. за п/м;
• Нижний Новгород — от 550 руб. за п/м.

Цена на обвязку зависит от размера швеллера и объема монтажных работ.

Варианты обвязки

Обвязка свай брусом

Фундамент, обвязанный брусом.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
2. На сваи монтируют оголовки.
3. Выполняют гидроизоляцию материала.
4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Обвязку фундамента швеллером или двутавром производят следующим образом:

1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
3. Балки приваривают друг к другу и к оголовкам свай.

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

1. Столбы свай выставляют на один уровень.

2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Расчет и проектирование свайно-винтового фундамента

Что необходимо сделать прежде, чем приступать к проектированию?

1. Определить тип почвы и ее особенности. От этого будет зависеть выбор свай, их технические характеристики и качество будущего фундамента.
2. Определить уровень промерзания почвы. От этого зависит глубина завинчивания и, следовательно, длина свайных столбов.
3. Определить уровень грунтовых вод и его колебания в зависимости от поры года.
4. Определить несущую способность свайных столбов и вес будущего здания с учетом выпадающих осадков (снега на крыше в зимний период), и прочих нагрузок – мебели, жильцов, количества этажей и пр.

Исходя из всего вышеперечисленного, рассчитывается количество свай, их параметры, виды и характеристики. Затем определяется место расположения свай исходя из планировки дома, глубина вкручивания и места для размещения опор.

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.

Упрощенная методика расчета буронабивного основания сводится к вычислению:

• сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
• грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

1. Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
2. Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
3. В установленных местах разделывают скважины на проектную глубину.
4. Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
5. Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
6. Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
7. Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
8. Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
9. Переходят к обвязке, строительству ростверка или монолитной плиты.

Установка ростверка

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

• разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
• строительство опалубки для ленточного ростверка;
• гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
• монтаж и установка армирующего каркаса для ростверка;
• бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

• разметка участка;
• бурение скважин;
• устройство обсадной трубы;
• монтаж армирующего каркаса;
• бетонирование шурфа;
• устройство подушки из нерудных материалов под монолитную плиту;
• строительство опалубки по периметру плиты;
• гидроизоляция рулонным материалом;
• монтаж армокаркаса, закладка коммуникационных линий;
• связка арматуры буронабивных опор и будущей монолитной плиты;
• заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

Нужна ли обвязка свайно-винтового фундамента

Конструкция свайного фундамента состоит из элементов:

• Сваи. Используются забиваемые или винтовые типы строительного материала. В дальнейшем сваи будут выполнять роль опоры для других деталей будущей конструкции;
• Обвязки. Основа для строительных работ по монтажу.

Несущая способность свайных элементов является незначительной. Возможность бруса выдерживать вертикальные нагрузки зависит от ряда факторов:

• Технические характеристики строительного материала;
• Характеристика грунта на участке, где планируется вести строительство.

Как правило, сваи представляют собой металлическую трубу с лопастью, выполненной из стали (их может быть одна или несколько), что позволяет не вбивать брус в землю, а завинчивать его. Свая достигает неподвижного слоя грунта, расположенного ниже точки промерзания. В результате фундамент свайный с обвязкой на глубину промерзания находится на одном месте, даже при сильных колебаниях температуры.

Благодаря простоте монтажа, обвязка свайно-винтового фундамента возводится без использования тяжелой строительной техники. Достаточно 2-3 человека, чтобы за день установиться все трубы. Соблюдение технологических требований – это залог прочности и надежности фундамента и всей конструкции в целом.

Как происходит обвязка свайного фундамента, схема:

• Сначала сваи закручиваются в грунт;
• Затем заливают раствор, состоящий из цемента и песка, что позволит значительно увеличить прочность возводимой конструкции;
• Далее происходит выравнивание, чтобы все элементы были на одной высоте;
• Теперь к верхушкам приваривают оголовки, выполненные из металла, крепят обвязку.

Заключение

Чтобы дом на сваях прослужил долго без перекосов, приседаний и деформаций, монтируют обвязочный профиль вокруг выступающих над землей опорой. Профильные трубы широко используются в качестве основного материала для обвязки в связи со своей доступностью.

Металлический профиль лучшим образом подходит в качества материала для обвязочного пояса, если по проекту ведется строительство каркасного дома, сооружения из кирпича или пеноблоков. Но это не является ограничивающим условием, так как нет строгих правил относительно выбора материалов для обвязки.

В процессе монтажа особого внимания заслуживают точки соединения конструкции. Сложность работы с профильными трудами состоит в том, что строитель должен уметь управлять аппаратом электродуговой сварки, так как именно этот метод используется для сборки отдельных элементов в единую конструкцию.

Таким образом, несмотря на то, что технологию обустройства обвязки для свай из профильной трубы можно осуществить своими руками, в некоторых случаях целесообразно доверить работу специалистам. Ориентировочные цены за услугу под ключ для разных российских городов приведены в настоящей статье.
