Схемы подключения радиаторов отопления: обзор самых лучших способов

Популярные причины

Почти во всех радиаторах температура внизу немного ниже, чем вверху. Зависит это от высокого уровня теплоотдачи. В таком случае вода остывает, перед тем как покидает батарею. При небольшой разнице температур, нет повода для беспокойства. Небольшая разбежка вполне нормальное явление. Но если вы заметили что нижняя часть радиатора еле теплая или совсем холодная, то следует выяснить причину и принять меры по устранению проблемы.

Некоторые причины:

1. При самостоятельном подключении радиатора можно перепутать трубы для обратки и подачи. Так же воспользовавшись услугами неквалифицированного мастера, может возникнуть такая ситуация. При таких нарушениях происходит нарушение системы отопление и температура снизу радиатора падает.
2. Маленькая скорость циркуляции воды внутри радиатора. Такая проблема плохо сказывается на работе батареи. Из-за низкой скорости температура остывает, перед тем как покинуть радиатор. Причин такой скорости может быть много. Нужно выявить ее и немедленно устранить.

Первый вариант – однотрубная система

Как правило, к схемам данной категории прибегают в рамках строительства многоэтажных сооружений. Каждое устройство теплопередачи вставлено в своеобразный разрыв одной единственной для всей системы трубы. Через эту трубу теплоноситель передвигается по всей магистрали, через нее же осуществляется и обратный отвод воды. Подключение батарей происходит в определенной последовательности, а именно – в той, в которой они установлены в конструкции стояка. В связи со спецификой конструкции последовательного подключения, очевидно, что первый радиатор в системе всегда будет лучше нагреваться и, соответственно, нагревать помещения тоже будет на порядок сильнее, в то время как последний элемент схемы будет отдавать наименьшее количество тепловой энергии.

Установка может быть несколько модернизирована, чтобы повысить производительность отопительной системы в целом. Так, специалисты в строительной индустрии предлагают два основных варианта организации отопления многоэтажных домов, а именно – подачи теплоносителя вверху и внизу:

• Так, говоря о верхней подаче, нужно сказать, что вода перемещается внутри прямой трубы, достигая верхнего элемента в стояке. После достижения так называемой «верхушки» теплоноситель опускается вниз, попутно заполняя и нагревая радиаторы, конечно же, начиная с самого верхнего.
• Для того, чтобы сэкономить денежные средства, расходные материалы и общие трудовые затраты на строительство, достаточно часто проектировщики отдают предпочтение схеме, в которой предусмотрена подача воды снизу. В рамках такой схемы обвязки приборы теплообмена подключены к трубе, которая идет до верхнего этажа, на идущей вниз магистрали также есть батареи.

Двухтрубная система не позволит сильно сэкономить, но обеспечит тепло

Однотрубная система является оптимальным и от того наиболее часто применяемым вариантом для частных загородных домов, высота которых не более одного этажа. Это вполне объяснимо, ведь именно однотрубная схема позволяет сэкономить как в процессе строительства, так и в отопительный сезон. Кроме того, владельцу дома, в котором проведена такая конструкция, будет намного проще определиться с тем, по какому направлению вода движется в трубах

Это важно, ведь при подключении радиаторов к магистрали, нужно четко понимать какое отверстие будет принимать теплоноситель, а какое – давать воде выход

Стоит отметить, что эта схема обладает огромным количеством недостатков и часто не удовлетворяет требований жильцов дома.

Однотрубная система не слишком эффективна

Общие советы по подключению радиатора

Конструктивно данный прибор представляет собой совершенно простую гидравлическую схему.

После этого устанавливаются сами краны, термостаты и надежно фиксируются специальными ключами.

Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках.

Любая незамерзайка будет хуже циркулировать по системе. Это повлияет на стоимость системы.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными. Лучше следить за тем, чтобы число секций не превышало 12 шт.

Использование схемы диагонального подключения позволяет эффективно использовать довольно длинные приборы. Понятно, что особенности конструкций будут обусловливать и способ размещения радиаторов отопления, который, в свою очередь, будет определять эффективность теплоотдачи. Чтобы расположение радиаторов было правильным, необходимо учитывать следующие требования: расстояние от подоконника до батареи должно составлять мм; между полом и радиатором выдерживается зазор, равный мм; промежуток от стены до отопительного прибора должен быть 20 мм. Основным местом для установки радиаторов является область под окнами. Также, при использовании данной модели, радиаторы подключаются параллельно.

Виды разводки труб

Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать. Недостаток — трубы проходят напрямую через помещения всего этажа и их потребуется достаточно много. При таком варианте нагретая вода поступает по главному стояку вверх, распределяясь далее по остальным стоякам.

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. То есть, ветка, подающая теплоноситель подается в систему, в данном случае не связана с веткой, по которой происходит его возвращение, а их соединение осуществляется в конечной точке системы. При двухтрубной нижней разводке При однотрубной системе с вертикальными стояками в квартирах все выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности. Следовательно, если вы купили напольный котел, то его обязательно следует поместить внизу.
Вырезаем проблемную ленинградку

Подключение радиатора к однотрубной системе отопления

«Ленинградка» — самая распространенная, экономически выгодная однотрубная система отопления (см. схему). Она применяется в квартирах и домах небольшой площади. Бывает вертикальной – в подъездах дома между этажами, и горизонтальной – в комнате или на одном этаже.

К однотрубной системе отопления можно подключить радиаторы с нижним и верхним подключением. Если у радиатора нижняя разводка, то теплоноситель устанавливается ниже уровня нагревательных приборов, от него идут горизонтально трубы, которые затем поднимаются вверх к батареям. У радиаторов с верхней разводкой, наоборот – теплоноситель устанавливается на максимально высокой точке отопительной системы, и оттуда идет циркуляция воды.

Только в однотрубных схемах отопления применяются вентили для перекрытия воды. Они располагаются на так называемых отводных участках, объем которых в разы меньше основных труб системы отопления.

Подключение радиаторов отопления схемы обвязки монтаж батарей

Ранее мы уже рассматривали вопрос монтажа системы отопления в квартире в одной из предыдущих наших статей, кто еще не читал ее — советуем прочитать, перейдя по прямой ссылке кликнув на ее название «Как сделать отопление в квартире своими руками». В этой статье мы упоминали о монтаже радиаторов отопления в квартире. Сегодня же мы рассмотрим подробнее схемы подключения отопительных батарей, а также их преимущества и недостатки.

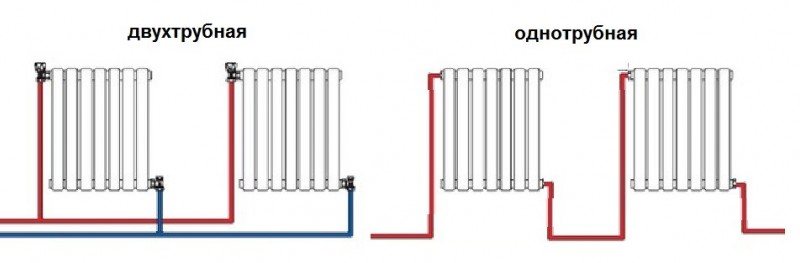

На сегодняшний день существует только две основные схемы систем отопления:

Однотрубная система отопления

Принцип действия данной системы ясен уже с названия. Горячая вода от котла отопления подается в здание, по верхнему уровню стекая вниз по отопительным приборам, которые установлены в квартирах многоэтажного дома или помещениях частного дома. Эта система очень сильно распространена во всех типичных квартирах. Все бы было хорошо если бы ни одно — но… Недостатком данной системы является, то, что нет возможности регулировать температуру отопительных приборов (батарей и радиаторов) без установки дополнительных конструктивных элементов. Помимо этого, так как теплая вода проходит существенное расстояние то, доходя до нижнего этажа или крайнего помещения, она заметно теряет температуру, из-за чего в следующих помещениях всегда будет холодней предыдущих.

Двухтрубная систем отопления

В данной системы применяется две линии труб, по одной подается теплая вода, а остывшая – по другой возвращается на подогрев. По сравнению с однотрубной системой отопления, в которой радиаторы подключаются последовательно, в двухтрубной системе отопления отопительные радиаторы подключаются параллельно независимо друг от друга. Даная система отопления, как правило, применяется в частных домах или коттеджах. Преимуществом такой системы является то, что температура отопительных приборов во всех помещениях одинакова и для регулировки температуры в помещении достаточно лишь установить у подающую трубу терморегулятор.

Прежде чем приступить к схеме подключения батарей, давайте подробнее рассмотрим их конструкцию принцип работы и дополнительные устройства.

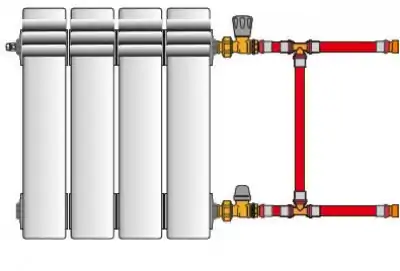

Ну, вроде все и так понятно кроме «байпаса». «Байпас» — это всего лишь небольшой отрезок трубы, который размещается между подводящей трубой и отводящей или как ее называют «обраткой». Диаметр трубы «байпаса» должен быть немного меньшим от диаметра основных труб (подводящей и обратки). В установке данного устройства есть необходимость лишь тогда когда необходимо установить терморегулятор на радиатор при однотрубной системе отопления.

Теперь давайте перейдем к схеме подключения радиатора отопления. Существует несколько способов разводки труб и подключения батарей отопления, мы рассмотрим только самые распространенные с них:

Одностороннее подключение радиаторов отопления

На сегодняшний день наиболее распространенным остается боковое односторонне подключение радиаторов отопления. При таком подключении радиаторов горячая вода поступает в верхний патрубок батареи, а охлажденная уходит через нижний патрубок. Схема данного способа подключения дает максимальную теплоотдачу. Если только переместить подачу с отдачей (горячая вниз – холодная вверх) мощность падает примерно на 8%.

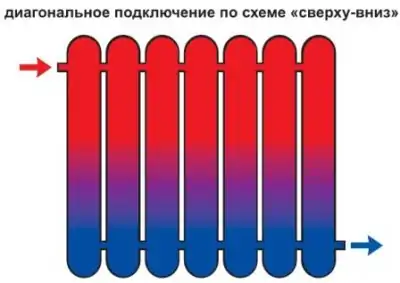

Диагональное подключение батарей отопления

Данный вариант обвязки, как правило, применяется для радиаторов большой длины. Благодаря такому способу подключения есть возможность равномерно прогревать радиатор по всей длине. Так же как и при одностороннему подключении, питающую трубу необходимо подсоединять к верхнему патрубку радиатора, а вот отводящую к нижнему, но с другой стороны. При обратном подключении мощность радиатора падает на 10-11%.

Нижнее подключение радиаторов

Такой вид подключения отопительных батарей используется только в тех случаях, когда сама система труб отопления спрятана в полу. Хоть и красиво, но с боковой схемой подключения мы получаем на 8-10% меньшую теплоотдачу радиатора.

Напоследок давайте напомним правила монтажа радиаторов отопления в жилых помещениях.

Обычно батареи устанавливаются под окнами не, потому что это красиво, а потому что исходящий от радиаторов горячий поток воздуха создает своеобразную завесу, которая не позволяет холоду и сквознякам от окна проходить в помещение.

Для достижения оптимальных параметров теплоотдачи радиаторов следует придерживаться определённых установочных расстояний:

— Высота установки радиатора над полом должна быть от 10 до 13 см;

— Расстояние между стеной и радиатором должно быть в пределах 2-5 см;

— От верхней части ниши или подоконника радиатор должен располагаться на 7 — 11 см.

Способы подключения

Подсоединять радиаторы к трубам можно разными способами в зависимости от места установки и пролегания труб в помещении и, конечно, схемы отопления:

Когда способ подключения выбран (смотрите схему), необходимо:

1. Все стыки и трубы протереть наждачкой и обезжирить их.
2. Закрепить радиатор. Это может быть временное закрепление или установочное, в зависимости от сложности расположения труб отопительной системы по вашей схеме.
3. Вкручиваем переходники, которые, поворачивая, можно подстроить под направление труб, к которым подсоединяются элементы. Если, к примеру, они расположены по полу, – то переходник вкручивается вниз резьбой, если трубы уходят вглубь помещения, — то направление переходника меняется. Так что главное смотреть внимательно в схему расположения однотрубной системы отопления.
4. Переходники для труб, желательно из полипропилена отечественного производства, как советуют специалисты, с помощью паяльника крепим к основной трубе.
5. Устанавливаем кран сверху и заглушку снизу, как показано на схеме, или наоборот.

Правила монтажа главных элементов конструкции

Работы по организации отопительной системы обязательно должны полностью соответствовать требованиям опытных высококвалифицированных профессионалов. В противном случае результатам комплекса мероприятий по созданию системы в доме будет нечто, явно не соответствующее ожиданиям будущих пользователей.

Ответственный подход к установке радиаторов в системе – очень важный момент, который ни в коем случае нельзя упускать на протяжении всего периода осуществления работ. Так, Специалисты выдвигают целый комплекс требований, среди которых следующие:

• батарея должна быть установлена на расстоянии порядка десяти сантиметров от поверхности пола;
• подоконник не должен быть к радиатору ближе, чем на десять сантиметров;
• при подключении узлов прибора к магистрали нужно выполнять все действия, заранее прописанные производителем конкретного изделия;
• между стеной и прибором необходимо оставить минимум расстояние в два сантиметра.

Такую схему может нарисовать даже новичок

Благодаря многолетней практически отечественных специалистов и «домашних» мастеров был разработан определённый алгоритм действий в деле подключения батарей:

• на месте будущего месторасположения прибора нужно разметить участки, на которых потом будут размещены кронштейны;
• не прибегайте к экспериментам, фиксируя кронштейны, просто прикрепите их к стене;
• прежде, чем осуществлять монтаж прибора, нужно его подготовить, то есть установить на нем элементы запорно-регулирующей арматуры (на данном этапе так называемые краны Маевского);
• после проверки правильности монтажа запорно-регулирующей арматуры следует приступать к монтажу оставшихся элементов, среди них разнообразные заглушки, а также клапаны;
• полностью подготовленную батарею. Устанавливают на предназначенное в комнате место, далее фиксируется его соединение с кронштейнами;
• постарайтесь аккуратно отрегулировать прибор, чтобы он стол прочно и надежно, проверьте все соединения;
• одним из последних этапов является диагональное, одностороннее или нижние подключение изделия к системе;
• теперь необходимо произвести опрессовку конструкции, а после этого пускать в прибор теплоноситель (это позволит убедиться в герметичности соединений между трубой и изделием, а также в том, что все работает так, как предусмотрено в проекте).

Как видите, алгоритм достаточно прост и вполне по силам любому начинающему мастеру.

Примерная схема радиаторного отопления

Система отопления в вашем доме: различные схемы обвязки радиаторов обновлено: Июнь 14, 2017 автором: Lesy

Какие используются отопительные системы по способы разводки

В частных домах трубопроводы водяной отопительной сети выполняется в следующих вариантах:

• Вертикальная система с нижней разводкой. Данным вариантом предусматривается прокладка труб через подвальное помещение или, как минимум, в бетонной стяжке пола.
• Вертикальная система с верхней разводкой. Подающая магистраль горячей воды монтируется на чердаке дома или в потолочном пространстве внутренних помещений.
• Использование однотрубной системы. Схемы подключения. Основная особенность однотрубной схемы отопления заключается в последовательном подключении радиаторов отопления к подающей трубе горячей воды. При этом наблюдается разность в тепловом нагреве радиаторных батарей, расположенных в начале и конце отопительной линии. Поэтому однотрубная разводка применяется для обогрева комнат площадью не более 40 м2. Вертикальную однотрубную схему целесообразно применять в домах невысокой этажности.

Двухтрубная система отопления. В этом случае к каждому радиатору одновременно подключается две трубы: для подвода горячей воды и обратного отвода остывшего теплоносителя. Прокладка трубопроводов выполняется параллельными линиями на небольшом расстоянии друг от друга.

На заметку: Двухтрубная разводка позволяет в индивидуальном порядке регулировать температуру в каждом помещении без ущерба для остальных комнат.

Лучевая разводка отопления

Лучевая или коллекторная обогревательная сеть предусматривает подключение каждого радиатора непосредственно к тепловому источнику (коллектору). Данная схема подключения упрощает замену вышедшего из строя нагревательного прибора без остановки всей отопительной системы. Иногда коллектор называют термином «гребенка», хотя это название чаще встречается в описании технологического процесса нагрева воды на промышленных предприятиях и котельных. Распределительный коллектор по своим габаритам занимает немало места и для его маскировки в частных домах используют небольшой шкаф или встроенную нишу с дверцей.

Схема «Ленинградка»

В частных домах небольшой площади чаще всего применяется однотрубная схема прокладки трубопровода. Данная модель отличается простотой монтажа и требует меньших затрат по сравнению с другими схемами прокладки трубопроводов.

Однако в случае поломки одного из радиаторов приходится останавливать работу обогревательной линии, сливать воду со всего крыла магистрали и лишь после этого устранять поломку.

Чтобы нивелировать этот недостаток и не оставлять в зимнюю стужу дом без обогрева, применяется однотрубная монтажная схема под названием «Ленинградка». В этом случае предусматривается установка отопительных радиаторов разной мощности и применение обводных байпасов. Трубная обводка параллельно соединяет входные и выходные отверстия радиаторов и в случае выхода из строя одного из отопительных элементов, его легко отключить и заменить.

Схема отопления одноэтажного дома с принудительной циркуляцией теплоносителя

Водяная система отопления частного дома работает в цикличном режиме по доставке горячей воды к радиатору отопления и перемещению остывшего теплоносителя обратно в котел для последующего нагрева. В современных условиях для частных домов практикуется устройство принудительной схемы циркуляции теплоносителя.

Главные достоинства данной схемы:

• Минимальный объем теплоносителя.
• Диаметр трубной разводки от 20 до 25 мм.
• Минимальный расход труб.

Главный недостаток

Зависимость системы от электричества.

Как подключить радиаторы?

Подключить приборы можно различными способами: сбоку, снизу, по диагонали.

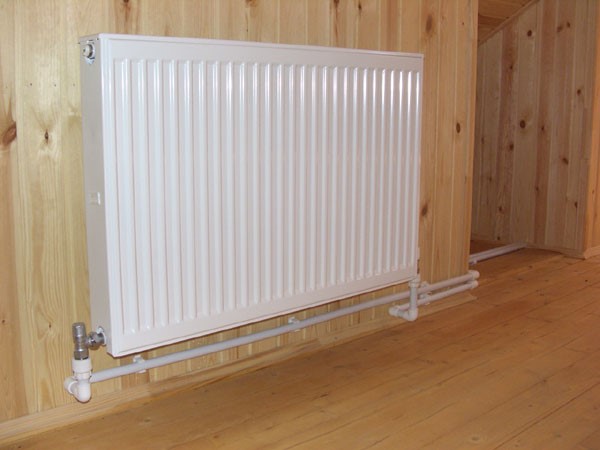

Нижнее подключение

При этом способе трубы чаще всего прокладываются по низу стены либо под полом. Скрытая проводка скорее в дизайнерских целях, чтобы не портить внешний вид помещения.

Фото 1. Схема, показывающая движение теплоносителя через радиатор при нижнем способе подключения к однотрубной системе.

Используется метод для принудительного типа циркуляции воды. В системе нагнетается перепад высот, тепло поднимается вверх, затем опускается, и на уровне окон расходится по нагревательным элементам.

Плюсы:

• возможность скрытого монтажа;
• лёгкость установки;
• имеется встроенный терморегулятор.

Минусы:

• значительные теплопотери;
• необходимость установки воздухоотводчика на каждый радиатор;
• низкая эффективность.

Сначала к стенам крепят сами батареи, потом к ним подводят и трубы. Внизу находятся два патрубка: для входа и выхода. Пройдя по нагревательному элементу, вода возвращается обратно, в котёл.

Существуют универсальные батареи, с четырьмя отверстиями, их возможно подключить любым способом.

Боковое подключение

Боковое подсоединение называют иначе односторонним, так как оба патрубка подходят с одной стороны нагревателя. Такое обычно бывает в городских квартирах. Метод эффективен для небольших секций.

Плюсы:

• довольно эффективное прогревание;
• несложный монтаж.

Минусы:

• снижение производительности для больших радиаторов;
• быстрое засорение дальних секций.

Подключение сбоку может быть двух вариантов:

• прямое; в этом случае трубы подводятся снизу;
• угловое; трубы выходят из стены.

Подводящая и отводящая трубы подходят к батарее с одной стороны. В местах соединения желательно установить шаровые краны, которые, при необходимости, отключают радиатор.

По диагонали

Эффективная схема, которая действует при естественной циркуляции воды, но не используется в многоэтажных домах, потому что там присутствует принудительная система подачи воды. При диагональном подключении радиатор прогревается равномерно и постепенно сверху донизу. Название происходит от расположения патрубков напротив друг друга, с угла на угол.

Плюсы:

• равномерное распределение тепла;
• максимальная теплоотдача;
• возможность прогрева больших радиаторов.

Минусы:

• Трубы подходят с разных сторон, скрыть их сложно.
• Нужна ровная установка батареи. Трубы подводятся с двух разных сторон: подача воды — сверху, отвод — внизу. Желательна установка вентилей на патрубки, чтобы при необходимости можно было отсоединить батарею.

Где и как разместить

Традиционно радиаторы отопления устанавливают под окном. Это необходимо для того, чтобы поднимающийся теплый воздух отсекал холод от окна. Для того чтобы стекла не потели, ширина отопительного прибора должна быть не менее 70-75% от ширины окна. Его надо устанавливать:

• посередине оконного проема, допустимое отклонение — 2 см;
• расстояние от радиатора до пола — 8-12 см;
• до подоконника — 10-12 см;
• от задней стенки до стены — 2-5 см.

Расстояния от радиатора отопления до окна

Это все рекомендации, соблюдение которых обеспечивает нормальную циркуляцию теплого воздуха в помещении и эффективный его обогрев.

Типы панельных радиаторов

Такие батареи бывают:

• гигиеническими;
• гладкими;
• профильными.

Габариты стальных панельных радиаторов различного типа

Первые две разновидности предназначаются для больниц, школ и детских садов. Самыми популярными производителями подобных моделей являются Purmo и Kermi.

Стальные панельные радиаторы PURMO COMPACT

Что касается профильных батарей, то они изготавливаются из листовой стали и покрыты снаружи особым порошковым напылением. Также покрыты нейтральным антикоррозийным лаком, а потому способны прослужить много лет. Заметим, что такие радиаторы могут быть любого цвета.

Биметаллические радиаторы отопления

Трубчатые стальные батареи лучше панельных, ведь их можно переворачивать любой стороной (при этом панельные модели покупаются с конкретным подключением). Теплоноситель в трубчатых моделях подается непосредственно в крайнюю секцию, что очень даже хорошо, если требуется заменить старые батареи на новые.

Стальной трубчатый радиатор

Разводка: обвязка радиатора отопления

Применяются разные виды обвязок. Выбор зависит от разнообразных условий. Качество обвязки влияет на работоспособность и продуктивность системы.

Запорно регулирующая арматура бывает с использованием  запорного крана, с ручным или автоматическим устройствами  регулирования.

Автоматическое регулирование предполагает установку специального вентиля, который регулирует температурный показатель теплоносителя.

Вентили для радиаторов FAR отличает долгий срок службы

В автономных отопительных системах используются однотрубная и двухтрубная разводки.

1. Одноконтурный вид  характеризуется разносом теплоносителя по всему периметру помещения в одном контуре. Радиаторы монтируются в систему, с учетом перемещения теплоносителя. Магистраль разделяется пополам, в которой линия отходящая от котла называется подачей, а вторая часть трубопровода–обраткой.
2. Во второй системе устанавливается две линии перемещения теплоносителя: подающая и обратная. Каждый из контуров подключается к радиатору. В двухтрубной системе температура, подающаяся в радиаторы, равная.

Способы, по которым можно подключить радиаторы

Существует несколько способов подключения радиаторов в систему отопления.

Нижний: узлы подключения

Сложно замаскировать отходящие от боков радиатора трубки. Чтобы не испортить дизайн помещения сантехническими коммуникациями применяются нижнее подключение, которое аккуратно подводится снизу к двум точкам на одной из сторон изделия.

​

Преимущества:

• Лёгкость маскировки. Две трубки снизу можно просто прикрыть панелью.
• При этом типе подключения устройство легко отключить от системы, не сливая теплоноситель из остальных батарей.
• Панель радиатора нагревается быстро, а вода проходит по нему быстрее, чем при стандартном боковом подключении.
• Возможность применять как одно-, так и двухтрубную схему, а также вертикальную и горизонтальную ориентацию.

Недостатки:

При малом расстоянии от пола до обогревателя появляются трудности в монтаже, особенно в том случае, если возникает необходимость добавить в схему терморегулятор.

Важно! Эффективность использования нижнего типа подключения увеличивается при монтаже с его помощью вертикальных радиаторов — узких, но высоких (около 1,5—2-х метров) изделий, которые создают тепловую волну для ликвидации очагов проникновения холодного воздуха. Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения

Узлы нижнего подключения: запорные краны на двух контурах, идущих от подающей трубы, термостат, кран Маевского (при необходимости) и клапаны нижнего подключения.

Схема: От подающей трубки отходят два контура, через которые теплоноситель будет попадать в радиатор и выходить из него, и подключаются к обогревателю с помощью клапанов нижнего подключения.

Боковой, особенности прогрева последних секций

Это распространённый в коммунальных квартирах тип подключения, так как применяется он при вертикальной ориентации контура труб. Обе трубы (подающая и отводящая) — располагаются сбоку от радиатора.

При этом подающая трубка может быть с одного края, а отводящая — с другого, или же они, по выбору мастера, устанавливаются обе с одного края.

Преимущества:

• Простой способ монтажа.
• Быстрый нагрев радиатора.
• Эффективное использование с вертикальной ориентацией отопительной системы.

Недостатки:

• Невозможность использования с длинными батареями: последние секции остаются непрогретыми.
• Трудность в маскировке.

Схема бокового подключения: подводящий контур отопительной системы, идущий от котла или расширительного бачка, заводится в обогреватель сбоку.

Выводящий — либо с одной стороны (при двухтрубной вертикальной ориентации) либо с противоположной (при однотрубной).

Подключение:

1. Нельзя нарушать подающий и отводящий контуры: первый всегда выше второго.
2. На трубы устанавливаются запорные клапаны, кран Маевского и термостат.

Диагональный

Схема считается лучшей из возможных, так как теплоносителем захватывается вся площадь обогревателя. Суть проста: труба, по которой поступает горячая вода, монтируется у верхнего бока изделия, а собирающая труба для удаления остывшей воды — у нижнего. Получается, что жидкость описывает в обогревателе оптимальный для эффективной работы системы маршрут.

Преимущества:

• Особая эффективность при монтаже на длинные радиаторы (от 10 секций), поскольку здесь такое подключение показывает лучшие результаты по скорости циркуляции воды и мощности теплоотдачи.
• Значительный уровень охвата площади обогревателя теплоносителем: жидкость распределяется по устройству равномерно, быстро заполняя секции, что обеспечивает ровную волну тепла.

Недостатки:

• Сложная геометрия разводки труб, затрудняющая монтаж подключения.
• Трудности при маскировании.
• Большой объем необходимого сантехнического материала.

Схема диагонального подключения: Подающий контур монтируется сверху, отводящий ― снизу с противоположного края; теплоноситель проходит маршрут сверху вниз.

Подключение:

1. Необходимо применение запорных кранов, поскольку при сложном разветвлении опасны протечки и прорывы.
2. Трубы проводятся параллельно плоскости друг друга.

Внимание! При данном способе подключения достигается высокая скорость циркуляции воды, поэтому установка насоса способна вызвать неэффективную отдачу тепла: теплоноситель будет выходить из радиаторов ещё горячий
