Шаг обрешетки под профнастил — параметры профиля

Содержание статьи

Профнастил – очень популярный материал, используемый в основном для покрытия крыш частных домов. При его монтаже, разумеется, стоит соблюдать определенные рекомендации

К примеру, очень важно правильно рассчитать и смонтировать обрешетку под листы. В этой статье и разберемся во всех подробностях с тем, как правильно устроить основу под профнастил

Основные параметры

При выборе вида обрешетки под профнастил, необходимо прежде всего определиться с материалом. Также нужно будет рассчитать шаг между элементами. Что касается материала, то для сборки основания под профлист обычно используется доска сечением не менее 30х100мм. Именно такой вариант пиломатериала может выдержать вес ходящего по крыше человека.

Шаг обрешетки под профнастил высчитывается в зависимости от разновидности самого листа, а также особенностей конструкции кровли. Каким именно образом смотрите в таблице:

Совет: При не слишком большом уклоне стоит сделать шаг в 40см. Для кровель со средним уклоном элементы обычно устанавливают на расстоянии в 65см. На крутых крышах этот параметр чаще всего составляет 1м.

Рассчитываем обрешетку

Для того чтобы узнать необходимое количество бруса, нужно вычислить площадь кровли. Для этого длину каждого ската умножают на ширину, а далее складывают полученные цифры. Выполнить необходимые расчеты при известном шаге элементов будет несложно.

Учесть следует лишь то, что у карниза и конька по два ряда обрешетки идут вплотную друг к другу. Такая конструкция обеспечивает максимально надежное крепление листов.

Важно: К полученной в конечном итоге цифре следует прибавить еще 10%. При раскрое некоторое количество материала обязательно уйдет в отходы

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Выбираем породу дерева

Древесину для обрешетки можно брать практически любую. Однако больше всего для устройства основания под профнастил подойдут крепкие бук или ольха либо стойкие к воздействию воды ель и сосна. В любом случае перед началом монтажа все доски следует тщательно обработать противогнилостными составами. Также неплохо будет промазать их средством, повышающим огнеупорные свойства.

Разумеется, при выборе досок следует обращать внимание на их качество. Для обрешетки нельзя использовать деформированный или слишком сильно потрескавшийся материал

Порядок и особенности монтажа

Итак, давайте посмотрим, как сделать обрешетку. Порядок установки ее следующий:

• Перед началом монтажа кровлю желательно гидроизолировать. Полиэтиленовая пленка или гидроизоляционная мембрана с небольшим провисом монтируются прямо на стропила горизонтально. Нахлест между полосами должен составлять около 10-15см.
• Крепить гидроизоляционный материал следует брусками небольшого сечения. С их использованием будет устроен вентиляционный зазор. При его наличии и обрешетка и весь кровельный пирог прослужат гораздо дольше.
• Далее по краю карниза набивается торцевая доска. В последующем она будет закрыта ветровым уголком.
• Затем по торцам кровли набиваются ветровые планки. За плоскость кровли сверху они должны выходить на высоту профиля листа.
• Далее производится монтаж самой обрешетки.

Основные правила

Обрешетка под профнастил собирается с обязательным соблюдением всех положенных строительными нормами рекомендаций. Своими руками ее монтируют, не забывая о том, что:

• К каждой ноге доска фиксируется на два гвоздя. Если использовать один, материал впоследствии может покоробиться.
• Производят монтаж снизу вверх.
• Располагать элементы следует строго горизонтально. Для выравнивания необходимо использовать натянутый шнур.
• Стыковка досок производится строго на стропиле.
• Нельзя стыковать доски на одном стропиле в смежных рядах.
• При наличии металлических элементов крепеж обрешетки производится с использованием саморезов.

Соблюдая при сборке обрешетки нормативы, предписанные СНиП, можно устроить под профнастил очень качественное основание. Делайте все аккуратно, и ваша стальная кровля прослужит вам многие годы.

Видео по теме:

https://youtube.com/watch?v=I8waPIzd5IY

Содержание статьи

Смонтировать кровлю из профнастила легче, чем какую-либо другую. Этот материал не тяжелый, легко режется и сверлится. Однако при установке его на стропильную систему, определенные правила соблюдать все же необходимо. Тогда кровля будет долговечной и надежной. О том, как крепить листы профнастила на крышу, читайте в статье.

Составление проекта

Предварительно производится расчет кровли. Для этого складывают площадь всех скатов и делят на площадь листа. Приобретать профнастил стоит с небольшим запасом. Для скатных крыш рекомендуется брать материал с высотой волны не менее 20мм. Дополнительно необходимо приобрести:

Из инструментов понадобятся ножницы по металлу, перфоратор или дрель, приставная лестница, молоток и ручной пистолет для заклепок.

Какой должна быть обрешетка?

Стропила ставят обычно на расстоянии 0.8 — 1м. При таком раскладе наиболее подходящий для обрешетки материал – доска 30х100мм. Шаг между элементами основы под профлист зависит от его толщины. Так, для материала НС-20 он будет составлять 40-60см при наклоне в 45гр и 50-70см при наклоне в 30гр. Для профнастила НС-35 – 100 и 1200-1300см соответственно, для НС-44 – 900-1500 и 1000-1400. Более подробно, как сделать обрешетку под профнастил читайте здесь.

Совет: Слишком широкую доску для обрешетки брать не стоит. Такой материал под воздействием неблагоприятных факторов легко деформируется и растрескивается.

Подготовка к работе

Крепление профнастила выполняется на крышу только с предварительной гидроизоляцией каркаса. Для этого используется полиэтилен. Последний натягивают на стропила немного с провисом горизонтально. Нахлест полос – 10см. Стыки проклеиваются липкой лентой. К стропильным ногам гидроизолятор фиксируется посредством реек толщиной не менее 3см. На них и набивают обрешетку.

Монтировать ее начинают от конька и вниз. Предварительно выполняется разметка шнуром (от крайнего до крайнего стропила). Прибивают доски гвоздями 100 или 150мм.

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Так — же перед установкой профнастила, монтируют карнизную планку (с шагом в 20см).

Монтаж кровли

Итак, давайте посмотрим, как следует крепить лист профнастила на крышу. Работа эта выполняется следующим образом:

• Пачка листов из 5-10 шт. поднимается наверх. Чтобы материал не сползал, рекомендуется прибить под ним временные рейки.
• Монтаж листов начинают снизу от торца. По вертикали нахлест делается в две волны, по горизонтали – на 10-20см.
• Коньковый элемент закрепляется к гребню волны. Между волнами под планку желательно установить уплотнители. Это предотвратит попадание воды во время косого дождя под планку конька.

Важно: Для крепления профнастила можно использовать только саморезы с уплотнителем. Иначе в кровле в последующем проявятся протечки

Состояние шайбы при вкручивании тщательно проверяется. Порядок крепления листов представлен на рисунке:

Основные правила крепления листов

Производится крепление профнастила на крышу с соблюдением таких рекомендаций:

• Затягивают саморезы плотно, но не слишком. По краям от шляпки должно оставаться видимой около 2мм прокладки.
• Сверху и снизу листы фиксируются в каждую волну. Посередине допускается вкручивать крепеж через две.
• Друг с другом листы скрепляются заклепками по волне с шагом в 2.5м.
• Вкручивают саморезы строго перпендикулярно поверхности кровли. При перекосе шайба будет неплотно прилегать к металлу, что чревато протечками.

Что делать категорически нельзя?

Профлист – материал надежный в большой степени благодаря наличию тонкого полимерного покрытия. В процессе укладки нужно стараться его не поцарапать. В поврежденных местах металл начнет очень быстро ржаветь. Ходить по крыше при выполнении монтажных работ следует в мягкой обуви. По той же причине нельзя:

• резать листы болгаркой,
• сваривать их,
• резать профнастил ножницами по металлу в поперечном направлении.

В последнем случае специалисты советуют применять электролобзик. Как видите, особой сложностью вопрос о том, как изготавливается крыша из профнастила, не отличается. Собрать такую кровлю своими руками можно за пару суток.

Видео по теме:

Подготовка материала для обрешетки

Если на строительную площадку были доставлены кривые или сучковатые пиломатериалы, то их перед началом монтажа необходимо подвергнуть ручной обработке. При помощи столярного рубанка или строительного инструмента нужно убрать все видимые неровности, таким образом, готовя древесину к работе. Перед тем, как из приобретенных пиломатериалов будет монтироваться обрешетка, их необходимо подвергнуть тщательной обработке. Обычно специалисты используют антисептики, которыми со всех сторон пропитывается древесина. Благодаря качественной обработке такие пиломатериалы приобретают устойчивость к влажной среде, вредным микроорганизмам и плесени, растрескиванию. В обязательном порядке нужно пропитать элементы обрешетки антипиренами, которые позволят деревянной конструкции в полной мере соответствовать требованиям пожарной безопасности.

Список источников

• stylekrov.ru
• GoldKryshi.ru
• diyroof.ru
• legkovmeste.ru
• stroykrishu.ru
• masterprofnastila.ru
• stroim-dom.radiomoon.ru

Преимущества и недостатки профнастила

Профнастил обладает внушительным списком преимуществ перед большинством строительных материалов:

• доступная цена. Затраты на обустройство самой крыши чердачных помещений, как правило, будут существенно ниже;
• имеет небольшой вес. Чтобы поднять профнастил на крышу не нужно привлекать постороннюю силу или применять специальную технику. Некоторые рулоны можно унести самостоятельно;
• состав профнастила. По своей структуре – это металлический лист, который сверху покрывается частицами хрома или цинком. Также встречаются разновидности с комбинированным покрытием;
• материал защищён от коррозии. Благодаря своему покрытию профнастил не подвержен воздействую ржавчины. Даже при повреждении коррозия листам не грозит;
• лёгок в монтаже. Крепление профнастила к обрешетке не вызовет сложностей даже у неопытного строителя;
• обеспечивает качественную защиту крыши от влаги, утечки тепла, плесени, паразитов и перепадов температур. При покрытии крыши слоем из профнастила можно не задумываться о дополнительной защите (если чердачные помещения не будут использоваться в будущем);
• профнастил универсален. Остатки листов после возведения крыши могут быть использованы и для других целей, например, для возведения забора, загона для животных, беседки и т.д. Единственным ограничением является то, что крепление профнастила нужно производить к готовой обрешетке.

Однако профнастил имеет ряд недостатков:

• Для возведения любых конструкций требуется сделать обрешетку под профнастил. Если этот этап пропустить или сделать неправильно, то конструкция окажется недолговечной и/или будет производить много шума при сильном ветре.
• Ассортимент профнастила на крышу серьезно ограничен. В строительных магазинах можно найти от силы 3 — 5 видов данного материала. Также большинство листов профнастила не отличаются эстетикой.
• Необходимость в покупке лишнего материала. Так как установка происходит по принципу нахлеста, то требуется дополнительная подгонка листов и их раскройка, из-за чего расход материала увеличивается.
• Для крыши из профнастила требуется звукоизоляция (особенно если чердачное помещение будет использоваться в качестве жилого помещения).
• При ударе капель дождя и града о листы значительно повышается уровень шума в помещении и особенно на чердаке.

Как крепить профнастил к обрешётке?

а) Крепление профнастила на коньке; б) Крепление на скате кровли;

Достаточно знать некоторые правила:

1. Отверстия под крепления лучше просверлить заранее.
2. Любое отверстие – потенциальная угроза возможных протечек. Поэтому для предотвращения этого, под каждый гвоздь или саморез нужно установить резиновую шайбу, или герметизировать его после крепежа с помощью специальных герметиков.
3. В качестве крепежного материала предпочтительнее использовать саморезы с цинковым покрытием, поскольку в случае ошибки в крепеже, достаточно просто демонтировать крепеж и переделать его, да и в процессе эксплуатации крыши будет гораздо проще устранить возможные дефекты. Соединение листов между собой производится с помощью заклепок. Количество крепежа рассчитать несложно. Нужно исходить из нормы в 5 саморезов на каждый квадратный метр профиля. Заклепки устанавливаются через каждые 20 или 25 сантиметров.

Популярные виды профнастила

Востребованность профнастила не зависит от высоты гофры, размеров или толщины листа, ведь каждый вид продукции имеет свое особое назначение. Наиболее популярными считаются 3 марки профилированных листов из металла.

1. Профнастил Н75 – это лист для несущих конструкций с высотой гофры в 75 мм. Как правило, он имеет трапециевидную волну и способен обеспечить отменную несущую способность. Часто используется для обустройства кровель. Обрешетка крыши под профнастил может быть из досок либо металла и монтироваться с шагом до 4 м, а использовать изделие можно на кровлях с углом наклона от 8 градусов.

2. Профнастил НС35 – универсальное изделие, широко используемое для монтажа кровель и стеновых конструкций. Имеет волну трапециевидной формы с высотой гофры в 35 мм. Особенность продукции в том, что на каждой волне имеются дополнительные канавки, глубина которых равна 7 мм. Такие бороздки выступают в роли ребер жесткости, что придает конструкциям из данного материла дополнительную прочность.  Такой материал можно монтировать на кровли с углом наклона как до 15 градусов, так и более 15 градусов. При этом в первом случае при монтаже требуется устройство обрешетки под профнастил с шагом в 50 см, а во втором допускается обрешетка с шагом до 1 м.

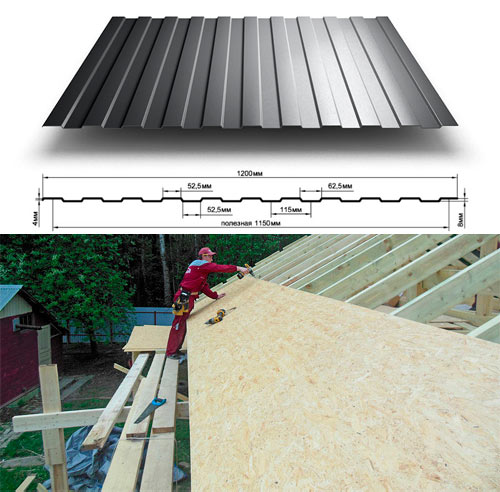

3. Профнастил С8 – это изделие, применяемое в качестве материала для отделки фасадов и устройства стеновых перегородок. Высота волны составляет всего 8 мм, но при этом ширина трапециевидной гофры равна 5 см. Благодаря таким параметрам листы имеют декоративный внешний облик, что делает их востребованными при монтаже ненагруженных кровельных систем. При этом обрешетка под профнастил из досок делается сплошной, а угол наклона кровли должен быть более 15 градусов.

Разумеется, это далеко не все возможные варианты, которые допускается применять для покрытия кровельных систем. Также популярные виды профлиста и его основные характеристики отражены в таблице.

Таким образом можно видеть, что конкретный шаг обрешетки под профнастил будет зависеть от нескольких факторов, в частности, от характеристик применяемого материала, от угла наклона кровли и особенностей возводимой конструкции. В каждом случае требуется верно произвести расчет обрешетки под профнастил и, конечно же, правильно установить профлист.

Шаг и размер обрешетки

Стоит учитывать, что обрешетка для профилированного настила может быть:

• Сплошная. При выборе такой обрешетки нужно помнить, что древесина может со временем деформироваться (разбухать или усыхать), поэтому между досками нужно оставлять зазор минимум в 10 мм. Кроме того, для сплошной основы иногда используют и листовые материалы, такие как фанера, OSB или влагоустойчивые листы ДСП.
• С обычным шагом. Такая обрешетка считается самой распространенной. В данном случае шаг обрешетки равняется 20 – 40 см.
• Разреженная. При выборе такого вида обрешетки нужно знать, что расстояние между ней достигает 50-75 см, а иногда и больше.
  Как правило, основу делают из доски или деревянного бруса с квадратным сечением(75, 60 или 50 мм). Ширина доски должна быть не больше 15 см, а толщина около 20 – 50 мм.

Крепление профилированного настила к основе необходимо делать с помощью саморезов или гвоздей, которые нужно вбивать в каждое стропило кровли. При этом крепления должны быть в 2 раза больше обрешетки. К примеру, если брус равняется 75Х75 мм, то крепежный элемент должен быть 150 мм.

Стоит отметить, что обеспечить прочность крыши при очень больших нагрузках можно, установив двухслойную основу.Ее нижний ряд должен быть выполнен в виде разреженной обрешетки параллельно коньку, а верхний, перпендикулярно.

Виды профнастила

Существуют разные виды профнастила. Есть профлист обычный — оцинкованный, есть цветной — с нанесенным поверх цинкового покрытия слоем полимера. У полимерного покрытия роль двойная — оно и защищает от внешних воздействий,  и придает материалу более декоративный внешний вид. Простой оцинкованный профнастил используют в качестве кровельного материала в основном на временных постройках, цветной имеет вполне солидный вид, его можно увидеть на крышах жилых домов и дворовых построек.

По назначению

Профнастил делают из листового металла разной толщины. Самые тонкие предназначены для оформления стен, но могут укладываться на крышу при частой обрешетке и небольших снеговых нагрузках. Маркируются листы этой группы буквой «С».

Из самого толстого металла делают материал с повышенной несущей способностью. Его маркируют буквой «Н», используют в качестве кровельного материала в местностях с повышенной ветровой или снеговой нагрузкой. Есть еще универсальный профлист — он обозначается «НС». Может применяться как для стен, так и для устройства кровли (количество снега должно быть средним).

После буквенной кодировки профлиста стоят цифры: С8, Н35, НС20. Они обозначают высоту волны в миллиметрах, которая сформирована в данном материале. В примере это 8 мм, 35 мм, 20 мм соответственно. На крышу укладывают профнастил с высотой волны не менее 20 мм.

Маркировка и размеры профлиста

Форма волны  у несущего металлопрофиля часто более сложная — в ней добавлены дополнительные бороздки для повышения жесткости.

По типу покрытия

При всей внешней схожести цена у профнастила одного и того же типа может существенно отличаться. Дело, чаще всего, не в наглости производителя или продавца, а в разных технологиях и материалах, которые используются при производстве. Например, защитное покрытие может быть цинковое и алюмоцинковое. Второй вид защиты появился недавно, оборудование дорогое, но долговечность металла, покрытого алюмоцинком гораздо выше.

Также на долговечность покрытия влияет способ формирования волны. Существуют две технологии — холодная прокатка и с эмульсией. При холодной прокатке лист просто продавливается катками без какой-либо подготовки. Чтобы при этом не повредилось нанесенное ранее покрытие, требуется дорогое оборудование. Соответственно, профлист холодной прокатки стоит дороже.

Цветной профнастил имеет много слоев

При формировании волны с эмульсией, поверхность металла смачивают жидкостью (маслом, водой, специальной жидкостью) и после отправляют под валки. Если после прокатки такой лист не высушить, а отправить в печь обжига — для закрепления краски, то места, которые были влажными, быстро начнут ржаветь. Увидеть данный дефект заранее невозможно, приходится надеяться на то, что технология не нарушена. Зато профлист, изготовленный по этой технологии дешевле.

Еще есть разные полимерные покрытия. Они создают пленку разной толщины и плотности, с разными свойствами.

• Полиэстер (глянцевый и матовый). Профлист с покрытием из полиэстера имеет относительно невысокую цену (самый дешевый из цветных) и хорошие характеристики — покрытие пластично, длительное время не меняет свой цвет. Матовый полиэстер не имеет на поверхности бликов, она смотрится как бархатистая. Этого достигают другой техникой нанесения и более толстым слоем. Это покрытие — наиболее устойчивое к механическим повреждениям.
• Пластизол. Имеет повышенную стойкость к агрессивным средам, но плохо переносит ультрафиолет. Кровля из профнастила с покрытием из пластизола быстро выцветет (два-три года).
• Пурал — к полиуретану добавляют полиамид и акрил. Покрытие получается более однородным, срок службы без изменения цвета — от десяти лет. Недостаток — высокая цена.
• ПВДФ — состав из поливинилфторида и акрила. Покрытие дорогое, но долго служит даже в агрессивной среде. Этот кровельный материал можно использовать на морских побережьях. Еще одно его замечательное свойство — он может самочищаться. Малейший дождик, и крыша из профнастила с ПВДФ покрытием блестит, как новая.

Разные виды покрытия обеспечивают разные характеристики

В обычных условиях делается кровля из профнастила с покрытием из полиэстера. По соотношению цены и качества он оптимален.

Особенности укладки профнастила

Сразу же возникает вопрос, как сделать односкатную крышу на гараже из профнастила. В целом процесс установки профнастила не вызывает трудностей. Но перед работой следует ознакомиться со следующими правилами.

1. Односкатная крыша на гараж начинается с подготовительных работ. Как и в любой работе необходимо начать с подготовки инструментов.

Сначала нужно произвести подсчёт необходимого количества листов для того, чтобы сделать крышу. Места разрезания подлежат обработке, чтобы не возникла коррозия. Стыки листов должны характеризоваться плотностью.

2. Кладет начало работе стропильная система, которая должна состоять из древесины, обработанной антисептическим средством. Так гарантируется защита от влаги.

Стропильная система устанавливается под уклоном, что обеспечит стекание воды после дождя и других осадков. Уклон достигается за счёт разной высоты стен. На эти стены опираются стропила.

3. Далее определить уклон кровли. Оптимально 11 градусов. Но можно и больше. Выбирая угол уклона нужно опираться на погоду в месте расположения гаража.

4. Установить гидроизоляционную пленку. Закрепить её с помощью контр обрешетки.

5. Далее монтируется обрешетка из деревянного бруса, обработанного антисептическим составом. И только после этого можно осуществлять монтаж профнастила на крышу гаража.

6.1 При покрытии крыши профнастилом желательно:

• использовать листы марки Н или НС;
• наличие капиллярной канавки, что даст возможность не применять герметик для уплотнения нахлеста.

Односкатная крыша начинает собираться с нижнего края. Закрепление профнастила должно производиться с помощью саморезов. На саморезах есть резиновые шайбы, которые, в свою очередь, создают герметичное место для расположения креплений.

6.2 Крайние листы профнастила должны устанавливаться с помощью дополнительных крепежей, которые обеспечат защиту крыши от ветра.

Профнастил подлежит закреплению во впадинах, где есть обрешетка.

Соблюдение правил безопасности

Ознакомившись с информацией о том, как крыть крышу гаража профнастилом, следует знать о правилах в работе.

Во время работ необходимо перемещаться с осторожностью по поверхности. Наступать на дно волны.
Профнастайл относится к объёмному материалу, поэтому установку должны производить два человека.
С помощью болгарки должны вырезаться отверстия под трубы
Прочность прилегания достигается за счёт металлического кровельного уплотнителя.
Важно вмонтировать снегодержатели, которые позволят избежать различных обвалов, включая снег и лед

Конструкция удерживает снег, потому что крепится перед краями крыши.

Монтаж кровли — один из этапов строительства гаража своими руками. Следовать советам и рекомендациям данной статьи, значит достигнуть того самого результата надежности. Главное купить качественный материал и выполнять все правильно. Не забудьте про козырек!

Монтаж стропил под профнастил – подробная инструкция

Стропила является одним из важных конструктивных элементов крыши.

1. Для начала нужно собрать первую стропильную ногу. Она будет состоять из двух балок, скрепленных ригелем и накладками. Подогнав каждую балку в верхнем конце, их нужно скрепить с двух сторон деревянными накладками. Несколько ниже балки нужно скрепить внутри ригелем, который стоит также накладками присоединить с каждого конца.
2. После сбора первой стропильной ноги ее нужно поставить на матицу. Лучше всего перед этим сделать небольшое углубление, в которое и вставить систему. Другое углубление на небольшом расстоянии с каждой стороны матицы должно быть создано для установки шипа, поддерживающего ферму. Данная небольшая балка должна вертикально соединять матицу со стропилом.
3. На основании первой стропильной ноги в точности нужно сделать все остальные, после чего установить их таким же образом. Для того чтобы сделать все ровно, можно использовать отвес и строительный уровень.
4. Стропила к матице лучше всего подбивать при помощи больших гвоздей в 200 миллиметров. Остальные части системы можно соединяться с помощью креплений, не превышающих 100 миллиметров в длину.

Шаг стропил
