Технические характеристики металлочерепицы монтеррей и супермонтеррей: длина и ширина, шаг обрешетки и специальная технология монтажа

Монтаж контробрешетки

Монтаж контробрешетки необходимо проводить после того, как закончатся работы по фиксации гидроизоляционного материала поверх стропил. В настоящее время для проведения этих работ используют пленку либо гидроизолирующую мембрану. Укладывая гидробарьер, мастеру стоит помнить о монтаже свободного хода размером в 1 – 1, 5 см. Для этого гидробарьер стоит наклеить на капельник, после контробрешетку можно фиксировать к стропилам кровли дома.

Важные моменты процедуры монтажа контрреек под профнастил.

1. Если крыша имеет уклон 30 градусов, то оптимальным вариантом станет брус с сечением 25*50 мм. Расчет толщины и сечения бруса стоит проводить с учетом размера уклона крыши. Если он больше 30 градусов, то брус стоит взять 30*50 или 40*50 мм.
2. Оптимальным шагом для бруска 30*50 мм и длиной 1, 35 м является 0, 3 метра. Чтобы фиксировать материал лучше всего пользоваться оцинкованными гвоздями.
3. Большие габариты кровли подразумевают необходимость обустройства черновой обрешетки.
4. Набивая контрбрусья на углах, мастер должен следить, чтобы верхние грани пересекались строго в одной точке. В противном случае результатом монтажа станут неровные стены контрреек.
5. Область ендовы подвержена повышенной нагрузке, по этой причине здесь контробрешетку необходимо прибивать с шагом 10 см. Благодаря такой системе крепления происходит свободное отведение грязи и жидкости, приводящее к качественному проветриванию.

Контробрешетка под металлочерепицу осуществляется по следующей схеме:

• обработка брусьев специальным антисептиком, который защищает древесину от гнили и вредителей;
• укладывание гидробарьерного слоя;
• крепление контрбрусьев поверх гидроизоляционной пленки, при этом материал должен фиксироваться параллельными рядами, перпендикулярно планке карниза;
• производство шаговой разметки на брусках и их соединение красящей шнуровкой;
• набивание обрешетки, с подкладыванием рейки с необходимой толщиной.

Под натуральную черепицу

Обустраивая контррейки под натуральную черепицу, стоит учитывать некоторые особенности. В данной ситуации брусья должны характеризоваться определенным сечением:

• у нижних брусьев сечение должно быть большим, так как они подвергаются высокой нагрузке;
• средние, деревянные изделия обязаны быть тоньше предыдущих;
• верхние материалы подбирают с самым тонким сечением.

Под теплую кровлю

В классической кровле крыши подразумевается наличие теплоизоляционного покрытия. С одной стороны она закрывается пленкой пароизоляции, с противоположной – гидроизоляции. Наличие слоя теплоизоляции влечет за собой скопление значительного объема конденсата. По этой причине на границе кровли и гидробарьера обязательно должен находиться вентиляционный зазор.

В теплой кровле контрреечное сечение должно составлять 40*50 или 50*50 мм. Специалисты не рекомендуют экономить на толщине бруса. Укладка реек происходит стандартным образом: брусы монтируют на стропила при помощи саморезов с длиной 9 см. Категорически не рекомендуется использовать гвозди без оцинкованного покрытия, так как из-за коррозии метизов древесина может начать гнить. В некоторых случаях используют специальные кровельные гвозди, идущие в комплекте с материалами.

Специалисты рекомендуют обрабатывать контробрешетку антипиреном, это мероприятие решает следующие задачи относительно кровли:

• увеличивает срок службы крыши и ее отдельных частей путем организации воздушного зазора, который обеспечивает вентиляцию воздуха;
• с максимальной надежностью крепит гидроизоляционную мембрану;
• защищает древесину от появления трещин и прогибов.

В процессе монтажа может также присутствовать набивка черновой доски либо брусьев, чтобы передвигаться по крыше. Основной целью фиксации контробрешетки является устройство канала для проветривания гидроизоляционного слоя. С целью защиты от лишней влаги мастер может использовать пленку, рубероид, мембрану. В этом случае вентиляцию делают между гидроизоляционным слоем, кровлей и стандартной обрешеткой.

Подробнее об особенностях и монтаже контробрешетки смотрите в видео ниже.

Монтаж обрешётки

Несущая конструкция фиксируется поверх основания. Доски или балки устанавливаются горизонтально, при этом шаг укладки напрямую зависит от шага металлочерепицы. Крайние доски устанавливаются на коньке в верхней части, и у самого карниза – в нижней. Если нет возможности расположить элементы кровли вдоль всего ската так, чтобы их края не свисали слишком низко, и не оставляли оголённую часть кровельного пирога, то обрешётка снизу дополняется ещё одной доской.

Профессиональный монтажИсточник www.stroy-kotedj.ru

Стартовая панель крепится и устанавливается по стропилам. При необходимости состыковать зафиксированные на прилегающих скатах доски, укладка выполняется вразбежку для повышения прочности. При оформлении дополнительных элементов – дымохода и ендов, ставятся дополнительные планки, усиливающие кровлю и придающие устойчивость к ветру, осадкам и другим подобным воздействиям. Скорость работы зависит от размера обрешётки под металлочерепицу и самой кровли.

Монтаж – пошаговая инструкция

Выделяют два типа обрешётки – сплошная и решетчатая. При реализации первого варианта мастер полностью покрывает верхнюю часть кровельного пирога досками, оставляя минимальные зазоры. Такая конструкция более надёжна, но обходится значительно дороже и дополнительно нагружает фундамент.

При продолжительной эксплуатации защитное покрытие металлической кровли портится, и нуждается в обновленииИсточник legkovmeste.ru

Чаще всего используют стандартную конструкцию, предусматривающую наличие зазоров между досками и балками. Её укладка происходит в два этапа:

1. Нанесение разметки. Используя маркер, мастер визуализирует будущее место укладки досок и мест их фиксации.
2. Установка обрешёточных досок. Выполняется с применением оцинкованных гвоздей или саморезов, длина которых вдвое превышает толщину несущего бруса. В отмеченных местах используется один крепёжный элемент, по краям – два.

Сборка начинается на карнизе, положение которого служит отправной точкой для установки последующих балок. Крепления должны быть надёжными, доски располагаются ровно.

Лестница для работы с кровлейИсточник novasteel.com.ua

Как сделать обрешетку своими руками

Нашу инструкцию по монтажу смогут применять как профессиональные строители, так и начинающие мастера. Первым рассмотрим вариант установки обрешетки с шагом. Для начала работ нужно составить план действий

Также должное внимание уделите чертежу, с ним процесс пойдет значительно быстрее, т.к. сразу будет видно, за что нужно браться в первую очередь, и какие размеры балок необходимы:

1. Нужно покрыть кровлю гидроизолирующим материалом. Это потребуется, чтобы дерево не разрушалось под воздействием конденсата, который поднимается на потолок жилого помещения. Слой такой пленки нужно при монтаже пропускать под водосточной системой;
2. Непосредственно на слой гидроизоляции нужно установить брус выбранного сечения. Возьмем для примера 50 мм, т.е. брусок с параметрами 50х50;
3. К общей стропильной системе брусья необходимо крепить при помощи саморезов. Гвозди использовать нецелесообразно – они разрушают структуру дерева и способствуют снижению его долговечности, но если Вы остановили свой выбор на них, то лучше подобрать большие шиферные гвозди;
4. После этого к брусьям монтируется обрезная доска. Её нужно укладывать с определенным шагом. Внимательно изучите инструкцию по установке выбранной марки металлочерепицы – у некоторых производителей не допускается монтаж строительного материала на обрешетку с шагом менее 30 см;
5. Далее на стропильные балки нужно закрепить еще два бруса, которые будут служить опорой для конька кровли из металлочерепицы. Их нужно установить на расстоянии не более пяти сантиметров друг от друга;
6. Мы напоминаем, что для кровли, которая будет покрываться металлической черепицей, оптимальной конструкцией является двухскатная. При такой организации кровли, она не перегружает фундамент и стильно смотрится в любом экстерьере;

После крепления досок можно приступать к монтажу металлочерепицы. Её также требуется устанавливать при помощи саморезов и специальных инструментов. Пирог крыши из металлочерепицы в таком случае будет иметь следующий вид:

Фото — Кровельный пирог

Если Вы хотите сделать обрешетку под металлочерепицу с незазорным монтажом, то ниже предоставляется подробная инструкция:

Крыша также покрывается слоем гидроизолирующего материала. На этом этапе Вы можете сделать еще один слой – пароизолирующей поверхности

Очень важно натягивать её без швов, иначе вода все равно проникнет под кровлю;
После устанавливаем брусья. В отличие от первого способа, их нужно монтировать без зазора или с минимальным (так многие строители поступают в целях экономии строительных материалов)

Крепеж производится саморезами с широкими головками при использовании шуруповерта;
На слой брусьев нужно установить доски для обрешетки. Если Вы выбрали незазорный монтаж обрешетки под оцинкованную металлочерепицу, то, скорее всего, у Вас материал с небольшой волной. Можно не беспокоиться про сложность покрытия каркаса – черепица ляжет красиво и герметично из-за универсальной гофры;
Аналогично первому способу, настало время установить коньковую доску. Для этого на верхней точке кровли на расстоянии в пять сантиметров друг от друга устанавливаются две балки;
Эта технология подойдет для небольшого домика, подсобного помещения или здания с прочным монолитным фундаментом. Нужно помнить, что сама по себе металлочерепица довольно тяжелая, а сплошная обрешетка является еще одним утяжеляющим всю конструкцию фактором.

Фото — Каркас для кровли из металлочерепицы

Чтобы рассчитать, можно ли на Вашем доме использовать подобную несущую систему, нужно обратиться за помощью в конструкторское бюро и заказать там проект. При таком подходе Вы сразу получите не только подробные инструкции по установке, но и рекомендации по выбору строительного материала.

Видео: монтаж обрешетки своими руками

Схемы обрешетки основных узлов крыши

С основным объемом шаговой обрешетки трудностей в процессе монтажа быть не должно. Данная работа, помимо точности и аккуратности, требует минимум навыков.

Другое дело — ответственные узлы стропильной системы. Игнорировать их не стоит, так как исправление дефектов — занятие затратное и неприятное.

Выделим основные узлы и разберемся в технологии их изготовления:

Контробрешетка — обязательный элемент кровельной системы под металлочерепицу. Она состоит из деревянных брусков (50 × 50 мм), которые монтируются поверх стропил, укрытых гидроизоляционным материалом. Основное назначение — улучшение вентиляции подкровельного пространства за счет дополнительного зазора. Для большей эффективности рекомендуется контробрешетку выполнять не цельным бруском, а отрезками с зазором для боковой вентиляции.

В ендове необходимо монтировать дополнительные доски между досками шаговой обрешетки.

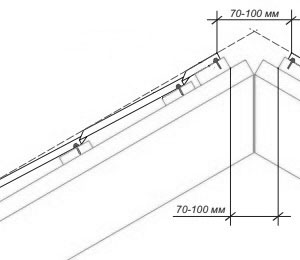

Для возможности вывода коньковой планки на торцах дома поверх торцевых планок, подконьковая опорная доска должна быть увеличенной на 10–15 мм толщины. Если вы установите доску обычной толщины, конек будет «просажен» вниз относительно линии торцевой планки.

В качестве карнизной доски применяется утолщенная на 20 — 25 мм доска. Можно использовать и обычную доску с компенсирующей рейкой, толщиной не более чем высота ступеньки металлочерепицы. Для большинства профилей подойдет рейка 50 × 20 мм. Первая доска шаговой обрешетки крепиться с шагом 250 мм от карнизной доски, остальные – с шагом 350 мм (при длине волны 350 мм).

На карнизную доску монтируются длинные крюки водосточной системы с учетом уклона. Для надежного крепления ножки длинных крюков карнизная доска должна иметь ширину не менее 200 мм (или две доски по 100 мм). Компенсирующая рейка монтируется между крюками. При использовании утолщенной доски, перед установкой крюков, в ней вырезаются пазы под ножку крюка.

Обзор цен

Цена металочерепицы Монтеррей зависит от используемого полимерного покрытия. Кроме того, существуют разные типы Монтеррей: Классик, Prisma (Призма), Клауди (Cloudy), Weckman (Векман), Standard Monterrey, RUUKKI и т. д. Купить все эти типы материала можно в фирменных строительных магазинах. Продажа осуществляется во всех городах России.

Рассмотрим, сколько металлочерепица Руукки Монтеррей:

Пошаговая инструкция по монтажу металлочерепицы Монтеррей

Подготовка к работе начинается с выбора способа укладки контробрешетки, обрешетки и порядка укладки полотна на крыше. Монтаж Монтеррея не сложнее любого другого материала.

Как сделать контробрешетку

Собранный стропильный каркас крыши необходимо проверить на отсутствие заостренных щепок и деталей балок, выступающих шляпок и концов гвоздей. Все это срезается, забивается и зашлифовывается до гладкого состояния поверхности.

Следующим этапом на стропила натягивается полотно парогидроизоляции, его натягивают с небольшим провисом и фиксируют по периметру ската. Далее на стропила нашиваются рейки контробрешетки.

Совет! Чтобы избежать разрыва пароизоляции в местах монтажа контробрешетки, рекомендуется предварительно наклеить на полотно двухстороннюю клеящую ленту.

Рейки контробрешетки под Монтеррей набивают на стропила, не доходя 20 см до коньковой балки, это необходимо для дальнейшего устройства вентиляционного зазора.

Как сделать обрешетку под металлочерепицу Монтеррей

После сборки контробрешеточной основы приступают к монтажу горизонтальных несущих реек или досок. Обычно для формирования обрешетки используют доску дюймовку в 10 см шириной. В этом случае на доске 100 мм шаг обрешетки под металлочерепицу Монтеррей составит 350 мм. Первую рейку прибивают на карнизе, монтаж следующей доски выполняют с отступом в 35-40 мм, остальные укладывают с шагом, равным вертикальному периоду волны.

Если стропила установлены слишком широко, 90-100 см, то рекомендуется использовать доску 150 мм, шаг обрешетки под металлочерепицу монтеррей в этом случае увеличивают в 1,5 раза.

Схема монтажа металлочерепицы Монтеррей

Наиболее удачный вариант укладки листов приведен на рисунке ниже. Монтаж на боковых плоскостях начинают от фронтонной планки для двухскатных крыш или линии пересечения с соседним скатом для вальмовых.

Вальмовые плоскости начинают выкладывать с середины ската.

Какой нахлест у металлочерепицы Монтеррей

Минимальная величина перекрытия двух кромок в поперечном направлении «волна-волна» должна быть не менее 80 мм. Перехлест двух листов металлочерепицы Монтеррей в продольном направлении выбирается равным длине опорной кромки.

Рекомендуемая величина составляет 130 мм. Для профиля с шагом в 400 мм нахлест увеличивают до 150 мм.

Как укладывать металлочерепицу Монтеррей

Перед началом работ рекомендуется натянуть два разметочных шнура, один – вдоль карнизной планки, второй — по линии размещения верхней кромки нижнего ряда. При планировании уровня укладки первого ряда металлочерепицы необходимо учитывать дополнительный вылет нижней кромки Монтеррея над карнизной доской.

Первый лист аккуратно поднимают на обрешетку и тщательно выравнивают по разметочным шнурам и пузырьковому уровню. Полотно фиксируют одним саморезом в верхней части так, чтобы можно было при необходимости подровнять положение относительно горизонта. Второй лист Монтеррея укладывается с нахлестом в одном ряду, третьим начинают второй ряд, монтаж четвертого выполняют рядом со вторым.

Прежде чем продолжать укладку, необходимо зафиксировать саморезами уложенный слой металлочерепицы.

Как крепить металлочерепицу Монтеррей

Для правильного монтажа важно соблюдать три условия:

• Саморезы необходимо вворачивать строго перпендикулярно поверхности металлочерепицы, любой перекос приведет к повреждению полимерного покрытия Монтеррея;
• Металлочерепица крепится в шахматном порядке, каждый лист притягивается к деревянной основе с небольшим зазором;
• Крепление в каждый лист выполняется по карнизу, фронтонам, по линиям перехлеста.

Крепеж должен устанавливаться только с силиконовыми шайбами в углубления профиля. Критерием правильного вворачивания самореза является степень деформации прокладки, металлочерепица не должна «хлопать», а шайба остается лишь слегка прижатой к полотну Монтеррея.

Немного о самом материале для кровли

Металлочерепица хорошо себя зарекомендовала. Этот кровельный материал представляет собой стальной лист, пропущенный через специальный станок. В результате такой обработки появляется рельеф или волны. Они служат не только для декоративных целей. Измененный таким образом стальной лист получает дополнительную прочность.

Металлочерепица Монтеррей выпускается в трех основных вариантах, а именно:

1. МП Монтеррей. Здесь используется высота профиля в 39 миллиметров. Такой вариант металлочерепицы считается наиболее популярным.
2. МП СуперМонтеррей. Этот вариант изделия отличается от предыдущего высотой профиля. Здесь составляет 46 миллиметров. Такая металлочерепица более устойчива к механическим воздействиям. Кроме того, ее внешний вид наиболее близкий в керамической черепице.
3. МП Макси. Этот вариант материала имеет такую же, как и у СуперМонтеррей высоту профиля. Отличие составляет в шаге волны. В этом варианте он составляет 40 сантиметров, в отличие от предыдущих 35.

Остальные технические характеристики схожи у всех трех разновидностей. Ширина листа металлочерепицы составляет 1180 миллиметров. Если говорить о полезной ширине, то она равна 1100 миллиметрам. Длина листа зависит от желания заказчика и может составлять от полуметра, до девяти метров. Еще один важный параметр – это толщина. Металлочерепица Монтеррей выпускается с этим показателем, лежащим в пределах от 0,4 до 0,6 миллиметра.

К преимуществам этого вида кровельного материала строители в первую очередь относят длительный срок эксплуатации. Если основа в виде обрешетке сделана правильно и монтаж произведен со всеми требованиями, то кровля может прослужить до 50 лет. Кроме того, металлочерепица Монтеррей отличается привлекательным внешним видом, устойчивостью к воздействию ультрафиолета и повышенной сопротивляемостью к нагрузкам.

Если речь идет о недостатках, то некоторые владельцы домов отмечают шумность металлочерепицы. Но это легко исправить, уложив хорошую звукоизоляцию или просто утеплив кровлю. Еще один минус касается сложных по конфигурации крыш. В этом случае будет очень много обрезков, что значительно увеличивает расходы на покупку металлочерепицы Монтеррей.

Монтаж обрешетки под металлочерепицу

Перед тем как приступить к началу работ, следует ознакомиться с теорией монтажа обрешетки, так как важно знать, какой шаг набития необходим для каждого типа профиля. Зачастую доски для контробрешетки имеют разную толщину (прочтите: «Как монтируется контробрешетка под металлочерепицу»)

Так, например, покупая доски для обрешетки толщиной в 30 мм, в партии могут находиться элементы, ширина которых отличается в ту или иную сторону на 5 мм. Подобное явление встречается повсеместно. Исключение составляют только калиброванные строганные доски. Поэтому на подготовительном этапе важно провести калибровку досок. Только в этом случае доска для обрешетки под металлочерепицу будет соответствовать нормам качества. Данная процедура обеспечит ровность соединений на стыках, а также отсутствие перепадов по высоте.

Толщина доски в 30 мм необходима для безопасности — она должна выдержать вес человека, производящего установку обрешетки. Также допуски распиловщиков вполне способны снизить толщину досок, а поэтому важно иметь запас этого габарита.

Расчет обрешетки под металлочерепицу проводят по следующим принципам:

• Шаг обрешетки выбирается в соответствии с типом черепицы, так как различные профили требуют разного шага укладки.
• Расстояние между брусьями указывается в инструкции к кровле. Его считают от нижней точки первой доски до нижней второй.
• Шаг между первыми досками, на которые будут крепиться капельники для металлочерепицы, всегда делается меньшим.
• На шаг обрешетки влияет угол ската крыши и величина выступа кровли за первый брус обрешетки.
• Отсутствие или наличие водосточных желобов различных конфигураций также влияет на расчет шага обрешетки под металлочерепицу. Так, при креплении желоба водостока на лобовую доску, выступ обрешетки увеличивается на 30 мм. Также важен и его диаметр.
• Отсчет выступа кровли выполняют от лобовой доски или от стропильного среза. Чем больше наклон ската, тем сильнее должен быть выступ.
• Для проведения правильного расчета расстояния между первыми досками необходимо уложить на стропило монтажный уровень длиной 1,2-1,5 метра. Далее измеряется расстояние от нижней части листа металлочерепицы до верхней точки первой волны. Делается отметка.
• Затем уровень выдвигают подобно листу кровельного материала. К лобовой доске приставляется угольник, на котором отметают точку требуемого выступа. Далее к этой точке доводят уровень. От края лобовой доски к уровню проводят вертикальную линию. Между двумя метками остается расстояние между низом первой доски и верхом второй, которое уже учитывает угол ската крыши и выступ материала кровли.
• Первая доска для обрешетки под металлочерепицу делается толще других для того, чтобы избежать провисания выступа при креплении кровли.
• Остальные доски отмеряют от нижней точки второй доски. Интервал подбирается соответственно профилю металлочерепицы. Отметки для обрешетки наносят через каждые два стропила, так как доска может иметь неровный профиль и необходимо будет проводить ее натяжку.
• После выполнения 3-4 рядов обрешетки, доски можно уложить на скат — это позволяет значительно сократить время проведения процедуры.
• В одном ряду доски обрешетки соединяются на стропиле. Не стоит укладывать доски внахлест, как при укладке шифера. Не рекомендуется всю систему обрешетки стыковать на одном стропиле — это снижает жесткость конструкции.

Расчет обрешетки

Для определения количества нужных пиломатериалов потребуется провести некоторые измерения либо взять информацию из строительного проекта.

В расчете участвуют:

• общая площадь кровли;
• продольный шаг волны металлочерепицы;
• длина всех карнизных свесов;
• длина ендов;
• сечение доски или бруса для обрешетки.

Пиломатериалы продаются в кубометрах, но можно перевести их в штуки. Для этого общий объем нужно разделить на объем 1 доски, который равен произведению площади ее сечения на стандартную длину (обычно 6 м).

Первый шаг. Находим объем обрешетки для скатов. Для этого площадь кровли делим на шаг волны и умножаем на площадь сечения одной доски. Все вычисления нужно делать в одних единицах, например, метрах.

Второй шаг. Нужно добавить дополнительные пиломатериалы для устройства карнизов, ендов и конька. Складываем их длину, умножаем на площадь сечения 1 доски.

Третий шаг. Все суммируем, получаем объем дерева для обрешетки. Для перевода в штуки разделим на объем одной доски.

Необходимо создать резерв не менее 10% на возможный брак, подрезку и т.д. Умножаем объем (или количество) досок на коэффициент запаса 1,1. Очень удобно пользоваться онлайн калькулятором.

С полученным результатом можно отправляться на закупку пиломатериалов.

В качестве крепежа используются гладкие, ершенные или винтовые гвозди, саморезы. Количество рассчитывается исходя из расхода 2 штуки на соединение, то есть на каждую 6-метровую доску при шаге стропил 0,6 м это не менее 22 метизов.
