Условное графическое обозначение реле давления

Буквенное обозначение радиоэлементов в схеме

Давайте еще раз рассмотрим нашу схему.

Как вы видите, схема состоит из каких-то непонятных значков. Давайте разберем один из них. Пусть это будет значок R2.

Итак, давайте первым делом разберемся с надписями. R  – это значит резистор. Так как у нас он не единственный в схеме, то разработчик этой схемы дал ему порядковый номер “2”. В схеме их целых 7 штук.  Радиоэлементы в основном нумеруются слева-направо и сверху-вниз. Прямоугольник с чертой внутри уже явно показывает, что это постоянный резистор с мощностью рассеивания  в 0,25 Ватт. Также рядом с ним написано 10К, что означает его номинал в 10 Килоом. Ну как-то вот так…

Как же обозначаются остальные радиоэлементы?

Для обозначения радиоэлементов используются однобуквенные и многобуквенные коды. Однобуквенные коды  – это группа, к которой принадлежит тот или иной элемент. Вот основные группы радиоэлементов:

А – это различные устройства (например, усилители)

В – преобразователи неэлектрических величин в электрические и наоборот. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. Генераторы и источники питания сюда не относятся.

С – конденсаторы

D – схемы интегральные и различные модули

E – разные элементы, которые не попадают ни в одну группу

F – разрядники, предохранители, защитные устройства

G – генераторы, источники питания,

H – устройства индикации и сигнальные устройства, например, приборы звуковой и световой индикации

K – реле и пускатели

L – катушки индуктивности и дроссели

M – двигатели

Р – приборы и измерительное оборудование

Q – выключатели и разъединители в силовых цепях. То есть в цепях, где “гуляет” большое напряжение и большая сила тока

R – резисторы

S – коммутационные устройства в цепях управления, сигнализации и в цепях измерения

T – трансформаторы и автотрансформаторы

U – преобразователи электрических величин в электрические, устройства связи

V  – полупроводниковые приборы

W – линии и элементы сверхвысокой частоты, антенны

X – контактные соединения

Y – механические устройства с электромагнитным приводом

Z – оконечные устройства, фильтры, ограничители

Для уточнения элемента после однобуквенного кода идет вторая буква, которая уже обозначает вид элемента. Ниже приведены основные виды элементов вместе с буквой группы:

BD – детектор ионизирующих излучений

BE – сельсин-приемник

BL – фотоэлемент

BQ – пьезоэлемент

BR – датчик частоты вращения

BS – звукосниматель

BV – датчик скорости

BA – громкоговоритель

BB – магнитострикционный элемент

BK – тепловой датчик

BM – микрофон

BP – датчик давления

BC – сельсин датчик

DA – схема интегральная аналоговая

DD – схема интегральная цифровая, логический элемент

DS – устройство хранения информации

DT – устройство задержки

EL – лампа осветительная

EK – нагревательный элемент

FA – элемент защиты по току мгновенного действия

FP – элемент защиты по току инерционнго действия

FU – плавкий предохранитель

FV – элемент защиты по напряжению

GB – батарея

HG – символьный индикатор

HL – прибор световой сигнализации

HA – прибор звуковой сигнализации

KV – реле напряжения

KA – реле токовое

KK – реле электротепловое

KM – магнитный пускатель

KT – реле времени

PC – счетчик импульсов

PF – частотомер

PI – счетчик активной энергии

PR – омметр

PS – регистрирующий прибор

PV – вольтметр

PW – ваттметр

PA – амперметр

PK – счетчик реактивной энергии

PT – часы

QF – выключатель автоматический

QS – разъединитель

RK – терморезистор

RP – потенциометр

RS – шунт измерительный

RU – варистор

SA – выключатель или переключатель

SB – выключатель кнопочный

SF – выключатель автоматический

SK – выключатели, срабатывающие от температуры

SL – выключатели, срабатывающие от уровня

SP – выключатели, срабатывающие от давления

SQ – выключатели, срабатывающие от положения

SR – выключатели, срабатывающие от частоты вращения

TV – трансформатор напряжения

TA – трансформатор тока

UB – модулятор

UI – дискриминатор

UR – демодулятор

UZ – преобразователь частотный, инвертор, генератор частоты, выпрямитель

VD – диод, стабилитрон

VL – прибор электровакуумный

VS – тиристор

VT – транзистор

WA – антенна

WT – фазовращатель

WU – аттенюатор

XA – токосъемник, скользящий контакт

XP – штырь

XS – гнездо

XT – разборное соединение

XW – высокочастотный соединитель

YA – электромагнит

YB – тормоз с электромагнитным приводом

YC – муфта с электромагнитным приводом

YH – электромагнитная плита

ZQ – кварцевый фильтр

Обозначения буквенно-цифровые в электрических схемах. ГОСТ 2.710

Элементам, не входящим в устройства, позиционные обозначения присваивают, начиная с единицы, по правилам, установленным в 5. При необходимости на поле схемы помещают соответствующие пояснения.
Данный символ может использоваться для любых положений РО, указанных в пункте D. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. Отдельные функциональные части допускается изображать в виде прямоугольников.
Перед обозначением устройства, функциональной группы или элемента, стоящим в начале составного обозначения, допускается не указывать соответствующий квалифицирующий символ, если это не приведет к неправильному пониманию обозначений.
При изображении элементов в виде прямоугольников или упрощенных внешних очертаний допускается внутри их помещать УГО элементов. Буквенное буквенно-цифровое обозначение проставляют перед обозначением каждого провода, жгута, кабеля многожильного провода, электрического шнура , отделяя его знаком дефиса. Таблицу соединений следует помещать на первом листе схемы или выполнять в виде самостоятельного документа.
Вполне возможно, в ближайшее время это вопрос будет урегулирован. При необходимости допускается вводить в таблицы дополнительные графы.

Виды и типы электрических схем Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают. Структура обозначений 2. Таблица 5. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами.

Порядковые номера элементам следует присваивать по правилам, установленным в 5. Характеристики входных и выходных цепей рекомендуется указывать в виде таблиц см. Обозначение элемента в общем случае состоит из трех частей, указывающих вид элемента, его номер и функцию. На схеме приводят характеристики входных и выходных цепей устройств и элементов или другие исходные данные, необходимые для выбора конкретных проводов и кабелей многожильных проводов, электрических шнуров , если при разработке схемы комплекса данные о проводах и кабелях многожильных проводах, электрических шнурах не могут быть определены.

На схеме допускается указывать тип элемента устройства и или обозначение документа основного конструкторского документа, стандарта, технических условий , на основании которого этот элемент устройство применен. Порядковые номера элементам следует присваивать по правилам, установленным в 5.
Как читать электрические схемы

Графическое обозначение радиоэлементов в схеме

Постараюсь привести самые ходовые обозначения элементов, используемые в схемах:

Резисторы и их виды

а) общее обозначение

б) мощностью рассеяния 0,125 Вт

в) мощностью рассеяния 0,25 Вт

г) мощностью рассеяния 0,5 Вт

д) мощностью рассеяния 1 Вт

е) мощностью рассеяния 2 Вт

ж) мощностью рассеяния 5 Вт

з) мощностью рассеяния 10 Вт

и) мощностью рассеяния 50 Вт

Резисторы переменные

Терморезисторы

Тензорезисторы

Варисторы

Шунт

Конденсаторы

a) общее обозначение конденсатора

б) вариконд

в) полярный конденсатор

г) подстроечный конденсатор

д) переменный конденсатор

a) головной телефон

б) громкоговоритель (динамик)

в) общее обозначение микрофона

г) электретный микрофон

Диоды

а) диодный мост

б) общее обозначение диода

в) стабилитрон

г) двусторонний стабилитрон

д) двунаправленный диод

е) диод Шоттки

ж) туннельный диод

з) обращенный диод

и) варикап

к) светодиод

л) фотодиод

м) излучающий диод в оптроне

н) принимающий излучение диод в оптроне

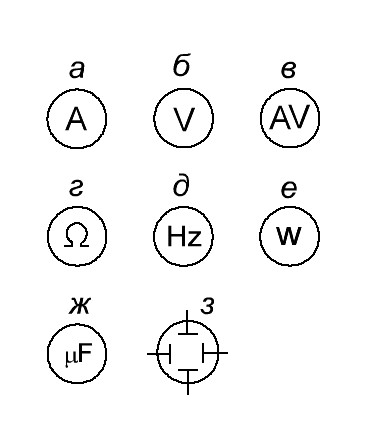

а) амперметр

б) вольтметр

в) вольтамперметр

г) омметр

д) частотомер

е) ваттметр

ж) фарадометр

з) осциллограф

Катушки индуктивности

а) катушка индуктивности без сердечника

б) катушка индуктивности с сердечником

в) подстроечная катушка индуктивности

Трансформаторы

а) общее обозначение трансформатора

б) трансформатор с выводом из обмотки

в) трансформатор тока

г) трансформатор с двумя вторичными обмотками (может быть и больше)

д) трехфазный трансформатор

Устройства коммутации

а) замыкающий

б) размыкающий

в) размыкающий с возвратом (кнопка)

г) замыкающий с возвратом (кнопка)

д) переключающий

е) геркон

Предохранители

а) общее обозначение

б) выделена сторона, которая остается под напряжением при перегорании предохранителя

в) инерционный

г) быстродействующий

д) термическая катушка

е) выключатель-разъединитель с плавким предохранителем

Фоторезистор

Фотодиод

Фотоэлемент (солнечная панель)

Фототиристор

Фототранзистор

Диодная оптопара

Резисторная оптопара

Транзисторная оптопара

Тиристорная оптопара

Симисторная оптопара

Виды и обозначения релейных контактов

В зависимости от конструкции реле существует три типа контактов:

• Нормально-разомкнутые. Размыкаются до подачи тока через катушку реле. Буквенное обозначение – НР или NO.
• Нормально-замкнутые. Находятся в замкнутом положении до момента протекания тока через релейную катушку. Обозначаются буквами НЗ или NC.
• Перекидные/переключающиеся/общие. Представляют собой комбинацию из контактов нормально-разомкнутого или нормально-замкнутого типа. Оснащаются общим приводом переключения. Буквенная символика – COM.

На сегодняшний день распространены реле с перекидными контактами.

Источник

ГОСТ 2.768-90 Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые, ГОСТ от 26 октября 1990 года №2.768-90

ГОСТ 2.768-90

Группа Т52

МКС 01.080.40 31.180 ОКСТУ 0002

Дата введения 1992-01-01

1. ВНЕСЕН Государственным комитетом СССР по управлению качеством продукции и стандартам

2. Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 26.10.90 N 2706 стандарт Совета Экономической Взаимопомощи СТ СЭВ 653-89 “Единая система конструкторской документации СЭВ. Обозначения условные графические в электрических схемах. Источники электрохимические, электротермические и тепловые” введен в действие непосредственно в качестве государственного стандарта СССР с 01.01.92

3. СТАНДАРТ СООТВЕТСТВУЕТ стандарту МЭК 617-6-83 в части табл.1, 3, 4, за исключением пп.3-5 табл.1 и п.4 табл.3, и стандарту МЭК 617-8-83 в части табл.2, за исключением п.2 табл.2

4. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.Настоящий стандарт распространяется на схемы изделий всех отраслей промышленности, выполняемые вручную или автоматизированным способом, и устанавливает условные графические обозначения электрохимических, электротермических и тепловых источников и генераторов мощности.

1. Условные графические обозначения электрохимических источников

1. Условные графические обозначения электрохимических источников должны соответствовать приведенным в табл.1.

Таблица 1

Наименование	Обозначение
1. Гальванический элемент (первичный или вторичный) Примечание. Допускается знаки полярности не указывать
2. Батарея, состоящая из гальванических элементов Примечание. Батарею из гальванических элементов допускается обозначать так же, как в п.1. При этом над обозначением проставляют значение напряжения батареи, например напряжение 48 В
3. Батарея с отводами от элементов, например батарея номинального напряжения 12 В, номинальной емкости 84 А·ч с отводами 10 В и 8 В
4. Батарея, состоящая из гальванических элементов с переключаемым отводом
5. Батарея, состоящая из гальванических элементов с двумя переключаемыми отводами, например батарея номинального напряжения 120 В с номинальной емкостью 840 А·ч

2. Условные графические обозначения электротермических источников

2. Условные графические обозначения электротермических источников должны соответствовать приведенным в табл.2.

Таблица 2

Наименование	Обозначение
1. Термоэлемент (термопара)
2. Батарея из термоэлементов, например, с номинальным напряжением 80 В
3. Термоэлектрический преобразователь с контактным нагревом
4. Термоэлектрический преобразователь с бесконтактным нагревом

Допускается не зачернять или опускать окружности в условных графических обозначениях электротермических источников.

3. Условные графические обозначения источников тепла

3. Условные графические обозначения источников тепла должны соответствовать приведенным в табл.3.

Таблица 3

Наименование	Обозначение
1. Источник тепла, основной символ (06-17-01)
2. Радиоизотопный источник тепла (06-17-02)
3. Источник тепла, использующий горение (06-17-03)
4. Источник тепла, использующий неионизирующее излучение

4. Условные графические обозначения генераторов мощности

4. Условные графические обозначения генераторов мощности должны соответствовать приведенным в табл.4.

Таблица 4

Наименование	Обозначение
1. Генератор мощности, основной символ (06-16-01)
2. Термоэлектрический генератор с источником тепла, использующим горение (06-18-01)
3. Термоэлектрический генератор с источником тепла, использующим неионизирующее излучение (06-18-02)
4. Термоэлектрический генератор с радиоизотопным источником тепла (06-18-03)
5. Термоионический полупроводниковый генератор с источником тепла, использующим неионизирующее излучение (06-18-04)
6. Термоионический полупроводниковый генератор с радиоизотопным источником тепла (06-18-05)
7. Генератор с фотоэлектрическим преобразователем (06-18-06)

Примечания:

1. Числовые обозначения, указанные в скобках после наименования или под условным графическим обозначением, по Международному идентификатору.

2. Соотношения размеров (на модульной сетке) основных условных графических обозначений приведены в приложении.

ПРИЛОЖЕНИЕ (справочное). Соотношение размеров основных условных графических обозначений

ПРИЛОЖЕНИЕ Справочное

Наименование	Обозначение
1. Гальванический элемент
2. Термоэлемент (термопара)
3. Бесконтактный нагрев термоэлектрического преобразователя
4. Термоэлектрический генератор с источником тепла, использующим горение

Электронный текст документаподготовлен АО “Кодекс” и сверен по:официальное издание ЕСКД. Обозначения условные графическиев схемах: Сб. ГОСТов. -М.: ИПК Издательство стандартов, 2005

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

1.1. Графические обозначения

1.1.1. Графические обозначения приборов, средств автоматизации и линий связи должны соответствовать приведенным в табл. 1.

Таблица 1

Наименование	Обозначение
1. Прибор, устанавливаемый вне щита (по месту):
а) основное обозначение
б) допускаемое обозначение
2. Прибор, устанавливаемый на щите, пульте:
а) основное обозначение
б) допускаемое обозначение
3. Исполнительный механизм. Общее обозначение
4. Исполнительный механизм, который при прекращении подачи энергии или управляющего сигнала:
а) открывает регулирующий орган
б) закрывает регулирующий орган
в) оставляет регулирующий орган в неизменном положении
5. Исполнительный механизм с дополнительным ручным приводом  Примечание. Обозначение может применяться с любым из дополнительных знаков, характеризующих положение регулирующего органа при прекращении подачи энергии или управляющего сигнала
6. Линия связи. Общее обозначение
7. Пересечение линий связи без соединения друг с другом
8. Пересечение линий связи с соединением между собой

1.1.2. Отборное устройство для всех постоянно подключенных приборов изображают сплошной тонкой линией, соединяющей технологический трубопровод или аппарат с прибором (черт. 1). При необходимости указания конкретного места расположения отборного устройства (внутри контура технологического аппарата) его обозначают кружком диаметром 2 мм (черт. 2).

Черт. 1

Черт. 2

1.2. Буквенные обозначения

1.2.1. Основные буквенные обозначения измеряемых величин и функциональных признаков приборов должны соответствовать приведенным в табл. 2.

Таблица 2

	Измеряемая величина	Функциональный признак прибора
Обозначение	Основное обозначение измеряемой величины	Дополнительноеобозначение,уточняющееизмеряемуювеличину	Отображениеинформации	Формирование выходного сигнала	Дополнительноезначение
А	+	—	Сигнализация	—	—
В	+	—	—	—	—
С	+			Автоматическоерегулирование,управление
D	Плотность	Разность, перепад	—	—	—
E	Электрическая величина (см. п. 2.13)	—	+	—	—
F	Расход	Соотношение, доля, дробь	—	—	—
G	Размер,положение,перемещение		+
H	Ручноевоздействие				Верхний пределизмеряемойвеличины
I	+	—	Показание	—	—
J	+	Автоматическоепереключение,обегание
К	Время, временная программа	—	—	+	—
L	Уровень				Нижний пределизмеряемойвеличины
M	Влажность	—	—	—	—
N	+	—	—	—	—
O	+	—	—	—	—
P	Давление, вакуум	—	—	—	—
Q	Величина, характеризующая качество: состав, концентрация и т.п. (см. п. 2.13)	Интегрирование, суммирование по времени		+
R	Радиоактивность (см. п. 2.13)	—	Регистрация	—	—
S	Скорость, частота			Включение,отключение,переключение,блокировка
T	Температура	—	—	+	—
U	Несколько разнородных измеряемых величин
V	Вязкость	—	+	—	—
W	Масса	—	—	—	—
X	Нерекомендуемая резервная буква	—	—	—	—
Y	+	—	—	+	—
Z	+	—	—	+	—

Примечание. Буквенные обозначения, отмеченные знаком «+», являются резервными, знаком «-» — не используются.

1.2.2. Дополнительные буквенные обозначения, применяемые для указания дополнительных функциональных признаков приборов, преобразователей сигналов и вычислительных устройств, приведены в приложении 1.

1.3. Размеры условных обозначений

1.3.1. Размеры условных графических обозначений приборов и средств автоматизации в схемах приведены в табл. 3.

1.3.2. Условные графические обозначения на схемах выполняют сплошной толстой основной линией, а горизонтальную разделительную черту внутри графического обозначения и линии связи — сплошной тонкой линией по ГОСТ 2.303.

1.3.3. Шрифт буквенных обозначений принимают по ГОСТ 2.304 равным 2,5 мм.

Таблица 3

Наименование	Обозначение
Прибор:
а) основное обозначение
б) допускаемое обозначение
Исполнительный механизм

Маркировка релейной защиты

Чтобы обозначить релейную защиту, на чертежах применяются маркеры машин, приборов, аппаратов и самого реле. Все устройства изображают в условиях без напряжения во всех электролиниях. По типу назначения релейного прибора применяются три типа схем.

Принципиальные схемы

Принципиальный чертеж выполняется по отдельным линиям – оперативного тока, тока, напряжения, сигнализации. Реле на нем отрисовываются в расчлененном виде – обмотки находятся на одной части рисунка, а контакты – на другой. Маркировка внутреннего соединения, зажимов, источников оперативного тока на принципиальной схеме отсутствует.

Монтажная схема

Маркировка устройств защиты производится на рабочих схемах, предназначенных для сборки панелей, управления или автоматики. Все приборы, зажимы, соединения или кабели отражают особенности подключения.

Монтажная схема также называется исполнительной.

Структурные схемы

Позволяют выделить общую структуру релейной защиты. Обозначаться будут уже узлы и типы взаимных связей. Для маркировки органов и узлов применяются прямоугольники с надписями или специальные индексы с разъяснением цели применения конкретного элемента. Структурную схему также дополняются условными знаками логических связей.

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

1. подача тока на первое коммутационное устройство;
2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

• Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже. Пример функциональной схемы телевизионного приемника
• Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Монтажная схема стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.
