Что такое условный проход dn и условное давление pn

Виды стальных труб, отталкиваясь от метода изготовления

Несмотря на дефицит спроса, рынок предлагает множество разнообразных вариантов изделий. Вектор направления их применения – прокладывание водонапорных систем, канализаций. Для торговых сообщений трубы играют важную роль, так как по ним транспортируются наиболее востребованные ресурсы – нефть и природный газ. Причиной постепенного отказа от их использования является неустойчивость к коррозии – уже через несколько лет большинство из них приходит в неисправное положение, что вынуждает постоянно закупать лишние тиражи, лишь бы обеспечить профицит запасов.

С одной стороны, проблемы со ржавчиной решаются специальными покрытиями, которые по меркам бюджетов корпораций-потребителей не представляют больших трат. С другой – многокилометровые транспортные пути не позволят своевременно следить за каждым проблемным участком, что, естественно, вызовет проблемы.

Классификация стальных труб по моделям производства:

Трубы электросварные

Электросварные: для их изготовления применяются прямошовные и спиралешовные техники изготовления. Добиться нужной формы и свойств помогает использование электросварочного оборудования, основанного на спаивании молекул с кристаллической решёткой, обладающих ковалентной полярной связью. Идеальная машинная работа под руководством опытного мастера создаёт толстый стальной слой с характерным низким гладким швом. Данный вид находит применение в водонапорных системах междугороднего и внутригородского сообщения, а также для транспортировки природного газа.

Важно!

Электросварные трубы не могут использоваться в канализациях массовыми тиражами из-за уязвимости материала к чрезвычайной влаге.

Регулирование толщины и объёмов осуществляется в соответствии с постановлением ГОСТ 10704-91:

Наружный диаметр	Теоретическая масса труб с учётом толщины стенок
0.823	0.912	1.001	1.234	1.433	1.677	1.829	2
10	—	—	0.234	0.259	—	—	—	—
12	0.201	0.238	0.267	0.298	0.321	0.411	—	—
14	0.255	0.288	0.312	0.360	0.429	0.493	—	—
16	0.321	0.340	0.360	0.443	0.501	0.540	0.603	0.732
18	0.346	0.376	0.390	0.470	0.581	0.598	0.641	0.750
20	0.370	0.398	0.400	0.497	0.588	0.632	0.699	0.789

Спиралешовные: массовый прокат рулонной стали в отличие от предыдущего типа совмещает толстые листы материала с минимально тонким швом. Именно поэтому широта применения довольно мала в бытовом потреблении, так как выдерживать большие температуры данная конструкция не способна. Используются для обогревания зданий и поставки водного напора жилым домам.

Стоит обратить внимание:

спиралешовные трубы могут использоваться только в бытовом и общепотребительском кругу (школах, жилищах, университетах и так далее). Для технического применения они не годны, так как чересчур тонкий шов не может выдержать большие температуры.

Спиралешовные стальные трубы

Соотношение размеров регламентируется постановлением ГОСТ 8696-74:

Наружный диаметр	Литейная плотность при толщине стенки
3.65	4.04	5.33	6.08	7.44	8.22	9.04
158	14.23	16.34	—	—	—	—	—
224	—	23.04	28.45	—	—	—	—
287	—	26.98	33.42	—	—	—	—
341	—	29.09	36.56	49.21	—	—	—
388	—	32.01	38.5	56.45	—	—	—

Бесшовные: изготавливаются из особых материалов, используя технологию горячего и холодного сплава. Не имеют швов, в их качестве выступает дополнительный покров, появляющийся при паянии металлов.

ГОСТ регулирует несколько ключевых параметров регламентами 8732-38 и 8734-75:

Наружный диаметр	Масса 1м при толщине труб
2.55	3.111	3.566	4.098	4.656	5.208	5.777
20.3	1.098	1.099	1.112	1.131	—	—	—
21.6	1.19	1.21	1.243	1.378	—	—	—
22.898	1.27	1.29	1.339	1.467	—	—	—
25.454	1.39	1.442	1.545	1.689	1.745	2.345	2.678
26.777	1.56	1.588	1.701	1.798	1.910	2.556	3.002

Бесшовные трубы из нержавейки

Интересный факт:

ГОСТ ответственен лишь за изделия, диаметр которых не превышает 250мм.

Размеры и диаметры стальных труб

Геометрические размеры труб определяются следующими характеристиками:

• — внешний диаметр;
• — толщина стенки;
• — соотношение внешнего и внутреннего диаметров;
• — длина.

Сортамент труб (доступные размеры, технические условия производства и применения стальных труб) нормируются государственными стандартами ГОСТами). ГОСТы разрабатываются с учетом технологии изготовления труб и используемых в производстве сталей.

На рынке СНГ принято указывать размеры труб в мм (миллиметрах), но можно также встретить размеры труб в дюймах. Последние чаще всего указываются для труб импортного производства. Длина трубного проката измеряется в метрах.

Диаметр стальных труб

Диаметр стальной трубы определяется по:

• — внешнему диаметру для электросварных и бесшовных труб;
• — диаметру условного прохода для ВГП-труб.

• — Диаметр условного прохода (Ду или Dу) — внутренний диаметр труб.
• — Условный проход — условная величина, представляющая собой значение фактического внутреннего диатрема, округленного до ближайшего из стандартного ряда, и служит точкой отсчета для подбора размеров  остальных деталей и оборудования. Его значение стандартизированного  согласно ГОСТ 28338-89. Измеряется в дюймах или мм.
• — Внутренний диаметр — фактическая величина параметра, получаемая непосредственным измерением, как правило, указывается в мм;
• — Наружный диаметр труб (Дн или Dн) — фактический диаметр трубы с учетом толщины стенки, указывается в мм;.
• — Диаметр резьбы (G).

Размеры труб указываются в миллимерах, но для трубы ВГП часто обозначают в дюймах («).

Таблица соответствия диаметров труб в мм и дюймах

Условный проход трубы (Dy), мм	Диаметр резьбы (G), дюйм	Наружный диаметр трубы (Dн), мм
Труба стальная водогазопроводная	Труба стальная бесшовная	Полимерная
10	3/8″	17	16	16
15	1/2″	21,3	20	20
20	3/4″	26,8	26	25
25	1″	33,5	32	32
32	1 1/4″	42,3	42	40
40	1 1/2″	48	45	50
50	2″	60	57	63
65	2 1/2″	75,5	76	75
80	3″	88,5	89	90
90	3 1/2″	101,3	102	110
100	4″	114	108	125
125	5″	140	133	140
150	6″	165	159	160

Размеры ВГП-труб по ГОСТ 3262-75

Основные размеры ВГП-трубы: 15 мм (1/2″ дюйма); 20 мм (3/4″); 25 мм (1″); 32 мм (1 1/4″ дюйм с четвертью); 40 мм (1 1/2″); 50 мм (2″). Существуют также следующие Ду: 10 мм, 65 мм, 80 мм, 90 мм, 100 мм и даже 125 мм — но они используются редко и, как правило, заменяются другими видами стальных труб (например, электросварной). Наиболее часто для стояков применяются трубы 3/4″, для внутренней разводки 1/2″.

Размеры электросварных труб по ГОСТ 10704-91

Прямошовные электросварные трубы бывают следующих наружных диаметров (в миллиметрах): 10; 12; 13; 14; 16; 17; 17,5; 18; 19; 20; 21,3; 22; 24; 25; 26; 28; 30; 32; 33; 33,7; 36; 38; 40; 42; 43; 45; 48; 51. При диаметре до 57 мм используется ВГП труба соответствующего размера. Наиболее популярны прямошовные трубы по ГОСТ 10704-91 размером от 57 мм и выше. Их основные диаметры: 57; 60; 63,5; 76; 89; 102; 108; 114; 127; 133; 140; 146; 159; 168; 178; 193; 219; 245; 273; 325; 377; 426; 530.

Размеры сварных труб для газо- и нефтепроводов по ГОСТ 20295-85

Начинаются с диаметра 159 мм и до 530 мм идут с такими же размерами, как и трубы по ГОСТ 10704-91. Основные более крупные диаметры (в миллиметрах): 630, 720, 820, 1020,1220, 1420.

Размер горячекатанных бесшовных труб по ГОСТ 8732-78

Часто используемые диаметры бесшовных горячедеформированных труб (мм): 32; 38; 42; 45; 51; 54; 57; 60; 63,5; 68; 70; 73; 76; 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 159; 168; 180; 194; 203; 219; 245; 273; 325; 351; 426.

Заводы производители могут изготавливать любые размеры труб по требованию заказчика.

Внутренние диаметры труб

Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 200 и т.д.

При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.

Наружные диаметры труб и толщина стенки труб

Наружный диаметр, Dн мм	Толщина стенки, мм
Трубы стальные водогазопроводные ГОСТ 3262-75
15	2,8
20	2,8
25	3,2
32	3,2
40	3,5
50	3,5
Трубы стальные электросварные ГОСТ 10704-91, ГОСТ 10705-80
57	3,5
76	3,5
89	3,5	4,0
102	3,5	4,0
108	3,5	4,0
114	4,0	4,5
133	4,0	4,5
159	4,5	5,0	6,0

Условный проход	Наружный диаметр	Толщина стенки труб
легких	обыкновенных	усиленных
6	10,2	1,8	2,0	2,5
8	13,5	2,0	2,2	2,8
10	17,0	2,0	2,2	2,8
15	21,3	2,35	—	—
15	21,3	2,5	2,8	3,2
20	26,8	2,35	—	—
20	26,8	2,5	2,8	3,2
25	33,5	2,8	3,2	4,0
32	42,3	2,8	3,2	4,0
40	48,0	3,0	3,5	4,0
50	60,0	3,0	3,5	4,5
65	75,5	3,2	4,0	4,5
80	88,5	3,5	4,0	4,5
90	101,3	3,5	4,0	4,5
100	114,0	4,0	4,5	5,0
125	140,0	4,0	4,5	5,5
150	165,0	4,0	4,5	5,5

На сайте StalnyeTruby.BY вы можете купить металлические трубы в Минске оптом и в розницу.

Что это такое

ДУ (номинальный или условный диаметр, условный проход) – это параметр, характеризующий совместимость труб и арматуры для них. Скажем, любая труба ДУ25 будет совместима с уголком или муфтой того же условного прохода.

Несмотря на то, то условный проход приблизительно равен внутреннему диаметру в миллиметрах, он обычно приводится без указания каких-либо единиц. То есть название “труба ДУ40” будет правильным, а вот “ДУ 50 мм” – нет.

Полный перечень условных проходов содержится в ГОСТ 28338-89. Он предусматривает диапазон значений от 2,5 до… 4000. Однако, поскольку нас интересуют прежде всего трубопроводы сантехнического назначения, в дальнейшем мы ограничимся производимыми согласно ГОСТ 3262-75 стальными водогазопроводными трубами; их максимальный ДУ ограничен значением 150.

Для газовых магистралей понятие ДУ тоже применяется; однако к сантехнике они отношения явно не имеют.

Полезно знать, что таблица значений условного прохода подобрана таким образом, чтобы каждый следующий размер увеличивал пропускную способность трубопровода на 60 – 100%. Она, как мы помним из физики, пропорциональна площади сечения, которое растет вслед за квадратом диаметра.

Внутренние диаметры труб:

Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80 ,100, 125, 200 и т.д.

Применяется так же система измерения по диаметру резьбы в дюймах. 1 дюйм = 25,4 мм.

В таблице указаны размеры труб (диаметры) в мм и дюймах:

При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.

Чугунные безнапорные трубы с диаметром Dу = 50 и 100 мм наиболее часто используемые.

В настоящее время для прокладки внутридомовых трубопроводов все чаще используют трубы из полимерных материалов, которые вытесняют чугун и сталь.

Следует указать, что в зависимости от вида используемого материала при изготовлении труб используют разные системы обозначения. В большинстве случаев стальные и чугунные трубы обозначают по условному проходу или внутреннему диаметру. Трубы из меди, некоторые виды стальных труб, трубы из полимерных материалов обозначают по наружному диаметру. Поэтому следует внимательно относиться к выбору необходимой трубы, а так же учитывать толщину стенки.

Как узнать диаметр трубы? Измерить!

В большинстве случаев при покупке достаточно посмотреть маркировку или задать вопрос продавцу. Но случается, что нужно делать ремонт одной из коммуникационных систем путем замены труб, и изначально неизвестно какой диаметр имеют уже установленные.

Способов определения диаметра есть несколько, но мы перечислим только самые простые:

• Вооружитесь рулеткой или сантиметровой лентой (женщины такими измеряют талию). Оберните ее вокруг трубы и запишите замер. Теперь для получения искомой характеристики достаточно полученную цифру разделить на 3.1415 – это число Пи.

• После получения наружного диметра можно узнать и внутренний. Только для этого необходимо знать толщину стенок (при наличии разреза просто измерьте рулеткой или другим приспособлением с миллиметровой шкалой).

  Допустим, что толщина стенок 1 мм. Эта цифра умножается на 2 (если толщина 3 мм, то тоже умножается на 2 в любом случае) и отнимается от внешнего диаметра (18.85- (2 х 1 мм) = 16.85 мм).

  Отлично, если дома есть штангенциркуль. Труба просто обхватывается измерительными зубами. Нужное значение смотрим на двойной шкале.

Условные значения диаметров для труб из полимеров

Параметры полимерных элементов для магистрали (трубопровода) круглого сечения регламентируются ГОСТ 18599-2001, где чётко прописано, что ассортимент изделий может выполняться в 32 типоразмерах. Их диапазон в размерном ряду составляет 10-1600 мм.

При этом все 32 типа размерного ряда пластиковых изделий дополнительно делят на четыре группы по толщине стенки изделия. Та, в свою очередь варьируется в диапазоне 2-70 мм. Сопротивляемость давлению внутри тубы для полимерных прокатов может быть в пределах 0,16-2 МПа.

Таким образом, понимая внутренний условный диаметр каждого элемента, можно максимально точно спроектировать магистраль (трубопровод), определив её внутреннее давление и пропускную способность сети.

Указание номинального диаметра в зависимости от типа трубы

С указанием условного прохода для трубопроводной арматуры всё предельно просто. Указывается округлённый внутренний диаметр, например, так: DN20, но иногда может встречаться устаревшее обозначение: Ду20, или Dy20, по ранее действующему СЭВ 254-76.

Но вот с указанием для разных видов металлических и пластиковых труб, не всё так просто, и часто происходит путаница, связанная с неправильным указанием или неопределенностью, какой указан диаметр внешний или внутренний (условный проход).

И возникает вопрос, как правильно указывается диаметр трубы? Далее приведены примеры правильного обозначения для некоторых видов трубопроводов.

Обозначение водогазопроводной трубы (Труба ВГП)

К водогазопроводным трубам (ВГП) относятся металлические сварные изделия, изготовленные из стали по ГОСТу 1050 и ГОСТу 380, а также другими утверждёнными регламентами. Применяются:

• В системах отопления зданий;
• Различных видах водопроводов;
• В конструкциях газопроводных систем и газопроводов;

Пример обозначений

Стальная труба, выпущенная по ГОСТу 3262-75, с условным проходом 32 миллиметра, и толщиной стенки 3,2 миллиметра.

То же самое только с муфтой.

Стальная ВГП с резьбой, цинковым покрытием, мерной длины. И так далее.

Обозначение электросварных прямошовных труб

Прямошовные электросварные производятся из низколегированных или углеродистых видов стали. Применяются для изготовления трубопроводов различного применения.

Пример обозначения

Стальная труба, выпущенная по ГОСТу 10704-91, с наружным диаметром 70.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (5000мм), II класс (точность изготовления по длине), из стали «СтЗсп» выпущенная по группе «В» ГОСТу 10705-80.

Указание диаметра бесшовных стальных труб

Стальные бесшовные трубы изготавливаются из легированных или углеродистых видов стали. Отсутствие швов повышает стойкость трубопровода к различным физическим воздействиям, таким как рабочая температура и номинальное давление.

Пример обозначения

Стальная труба, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 60.0 миллиметров, толщиной стенки 4.0 миллиметра, мерной длины (6000мм), повышенной точности изготовления, сталь марки 40Х, выпущенная по группе «В».

Немерной длины, выпущенная согласно ГОСТу 32528-2013, с наружным диаметром 95.0 миллиметров и внутренним диаметром 76.0 миллиметров, сталь марки 10, выпущенная по группе «Б».

Указание диаметров пластиковых труб

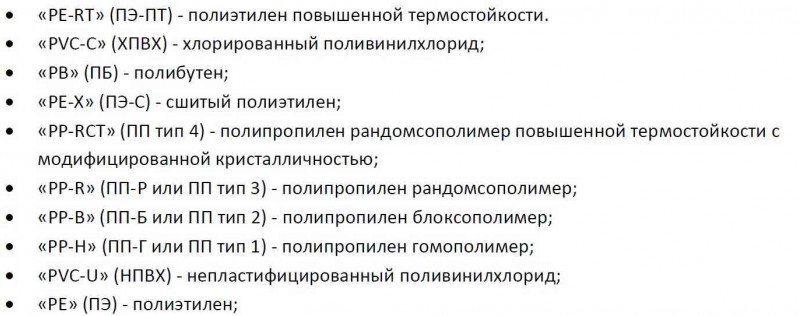

Пластиковые трубы и различные фитинги производятся из термопластов следующих видов:

Применяются для изготовления труб отопления, водопроводов горячей и холодной воды по ГОСТу 32415-2013.

Пример обозначения пластиковых труб и фитингов

Изготовленная из НПВХ, с номинальным наружным диаметром 25.0 миллиметров, номинальная толщина стенки 2,3 миллиметра, номинальным давлением PN25.

Условное обозначение пластиковых фитингов:

Муфта, изготовленная из НПВХ, для соединения трубопроводов с DN 63.0 миллиметра, соответствует SDR 13,6, номинальное расчётное давление PN16.

Для чего определяется точный размер используемых систем

Точное значение диаметра позволит вам рассчитать планируемый объем вещества, подлежащего транспортировке по трубопроводу

Знание особенностей параметров различных систем важно и при промышленных масштабах, и в домашних условиях

Прокладка отопительной системы либо ее ремонт в своем доме осуществляется с предварительным расчетом, чтобы зима не застала врасплох и все жилые комнаты отапливались качественно и равномерно. Описанные выше рекомендации и особенности позволят узнать о параметрах трубопровода больше. Если возникли какие-то сомнения или трудности, лучше проконсультироваться со специалистом.

Любая стальная труба, независимо от области применения, характеризуется такими основополагающими значениями, как диаметр (бывает внутренний и наружный), длина и плотность/толщина стенки. Под наружным диаметром чаще всего принято понимать расстояние между наружными кромками, зависит которое от нескольких факторов, в том числе, от той же толщины стенки, от производителя, от способа, которым изготавливалась труба и, конечно, от области применения.

Диаметры стальных труб: таблица размеров

Одна из главных размерных характеристик металлических труб – это их диаметр.

Их классификация по данному параметру, а также толщине стенок, дает возможность осуществлять проектные расчеты для транспортирования по трубопроводу того либо иного типа вещества.

Главные параметры стальной трубы

Стандартные параметры диаметров и системы измерения для труб

Такими могут быть диаметры стальных труб

Стандартные диаметры стальных труб значительно облегчают работу проектировщиков при выборе ими для сборки того или иного типа трубопровода.

Перед тем, как говорить о том, какими бывают диаметры труб и для какого вида трубопроводной системы их можно использовать, нужно рассмотреть их основные размерные характеристики.

По данным параметрам и определяются трубные диаметры ТУ и ГОСТом.

Это важнейшие значения, потому как для каждого из конкретных диаметров труб ГОСТом определяется и соответствующая толщина их стенок.

О видах диаметров труб

Итак, какие бывают диаметры стальных труб.

1. Условный диаметр (Ду, Dy) – это номинальный размер (в миллиметрах) внутреннего диаметра трубы или его округленная величина, в дюймах.
2. Номинальный диаметр труб (Дн Dn,).
3. Наружный диаметр стальных труб. Они классифицируются именно по этому признаку: малые размеры – от 5 мм и до 102, средние размеры – от 102 мм и до 426, большие размеры — 426 мм и больше.
4. Толщина стенок труб – важный сопутствующий параметр.
5. Внутренний диаметр стальных труб – также их главная габаритная характеристика. Это касается и соединительных элементов — фитингов системы.

Наряду с обширным ассортиментом металлических аналогов, почти во всех сферах строительства используются сейчас и трубы из разных видов пластика. Вследствие этого и были разработаны нормативные документы, например — таблица диаметров стальных труб и их соответствия полимерным.

Они дают возможность точно осуществлять выбор труб при проектировании той или иной транспортной сети.

Измерительные системы

Условный проход(Dy) трубы, в мм

Диаметр ее резьбы (G),в дюймах

Наружный диаметр(Dh), трубы, в мм

Стальная шовная труба, водо- и газопроводная

Бесшовная стальная труба

В таблице приведены размеры разных типов труб, в миллиметрах и дюймах.

В газо – и водоснабжении до сих пор активно используются стальные трубы. Диаметр труб стальных исчисляется в дюймах, например — 1″ или 2″, либо их долях – 1/2 или 3/4″. Когда осуществляется сборка трубопровода, диаметры труб которого определены в дюймах, трудностей у вас не возникнет.

Однако когда появляется нужда смены либо монтажа комбинированных систем, например — стальные трубы + пластиковые или медные аналоги, то, с тем, чтобы грамотно выбрать параметры, таблица диаметров труб стальных будет незаменимым помощником для специалиста.

Этот документ определяет точные метрические размеры стальных труб и их соответствие пластиковым.

В соответствии со стандартным рядом, принятым в большинстве государств мира, трубы обладают внутренним диаметром, исчисляемым в миллиметрах:

Используется и система измерения диаметра труб в дюймах. 1 дюйм примерно равен 2.54 см.

При сборке транспортной системы для жилых построек, состоящей из стальных труб, как правило, берутся трубы, имеющие внутренний диаметр 15 мм, 20 мм либо 32 мм.

Стальные трубы большого диаметра, используемые в канализационных системах, а также чугунные безнапорные аналоги, имеют диаметр в 50/100 мм.

Зачем надо точно знать диаметр укладываемых труб

Точная величина диаметра, который имеет стальная водопроводная труба, дает возможность просчитать объем транспортируемого по системе вещества

Для использования в быту, знание обо всех особенностях применяемых диаметров труб особенно важно

Например, если вам необходимо осуществить ремонт отопительной системы своего дома, диаметр труб надо рассчитать так, чтобы в зимний период отопление обогревало все жилые помещения равномерно.

Размер стальных, алюмопластиковых либо полипропиленовых труб, можно без труда рассчитать и самостоятельно, без использования соответствующих таблиц.

Для нахождения диаметра труб, предназначенных для отопления, существует формула: D = sqrt ((314∙Q)/ (V∙DT)), в которой символы означают:

• D – внутренний диаметр необходимых труб;
• Q — это тепловой поток, измеряемый в кВт;
• V обозначает скорость теплоносителя, в метрах в секунду;
• DT – это разность температур, на входе и выходе системы, в градусах Цельсия;
• sqrt – квадратный корень.

Чтобы просчитать диаметры труб стальных — таблица необходима для оптимизации вашей работы. Таким образом, вы выиграете много рабочего времени.

Дюймы против мм. Откуда путаница и когда необходима таблица соответствия

Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (1/2″, 3/4″), являются общепринятым стандартом в водо — и водогазоснабжении.

Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).

Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.

Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.

Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.

Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.

В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам — из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.

Таблица соответствия условного прохода дюймам

Ду	Дюймы	Ду	Дюймы	Ду	Дюймы
6	1/8″	150	6″	900	36″
8	1/4″	175	7″	1000	40″
10	3/8″	200	8″	1050	42″
15	1/2″	225	9″	1100	44″
20	3/4″	250	10″	1200	48″
25	1″	275	11″	1300	52″
32	1(1/4)»	300	12″	1400	56″
40	1(1/2)»	350	14″	1500	60″
50	2″	400	16″	1600	64″
65	2(1/2)»	450	18″	1700	68″
80	3″	500	20″	1800	72″
90	3(1/2)»	600	24″	1900	76″
100	4″	700	28″	2000	80″
125	5″	800	32″	2200	88″

Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.

Условный проход трубы Dy. мм	Диаметр резьбы G». дюйм	Наружный диаметр трубы Dn. мм
Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75	Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл)	Полимерная труба. ПЭ, ПП, ПВХ
10	3/8″	17	16	16
15	1/2″	21.3	20	20
20	3/4″	26.8	26	25
25	1″	33.5	32	32
32	1 1/4″	42.3	42	40
40	1 1/2″	48	45	50
50	2″	60	57	63
65	2 1/2″	75.5	76	75
80	3″	88.5	89	90
90	3 1/2″	101.3
100	4″	114	108	110
125	5″	140	133	125
150	6″	165	159	160
160	6 1/2″		180	180
200			219	225
225			245	250
250			273	280
300			325	315
400			426	400

ГОСТ — государственый стандарт , используемый в тепло — газо — нефте — трубопроводах

ISO — стандарт обозанчения диаметров, используется в сантехнических инженерных системах

SMS — шведский стандарт диаметров труб и запорной арматуры

DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458

ДУ (Dy) — условный проход

Таблицы с размерами полипропиленовых труб представлены в следующей статье >>>

Таблица соответствия условного диаметра труб с международной маркировкой

ГОСТ	ISO дюйм	ISO мм	SMS мм	DIN мм	ДУ
8	1/8	10,30			5
10	1/4	13,70	6,35		8
12	3/8	17,20	9,54	12,00	10
18	1/2	21,30	12,70	18,00	15
25	3/4	26,90	19,05	23(23)	20
32	1	33,70	25,00	28,00	25
38	1 ¼	42,40	31,75	34(35)	32
45	1 ½	48,30	38,00	40,43	40
57	2	60,30	50,80	52,53	50
76	2 ½	76,10	63,50	70,00	65
89	3	88,90	76,10	84,85	80
108	4	114,30	101,60	104,00	100
133	5	139,70	129,00	129,00	125
159	6	168,30	154,00	154,00	150
219	8	219,00	204,00	204,00	200
273	10	273,00	254,00	254,00	250

Диаметры и другие характеристики трубы из нержавеющей стали

Проход, мм	Диаметр наружн., мм	Толщина стенок, мм	Масса 1 м трубы (кг)
стандартных	усиленных	стандартных	усиленных
10	17	2.2	2.8	0.61	0.74
15	21.3	2.8	3.2	1.28	1.43
20	26.8	2.8	3.2	1.66	1.86
25	33.5	3.2	4	2.39	2.91
32	42.3	3.2	4	3.09	3.78
40	48	3.5	4	3.84	4.34
50	60	3.5	4.5	4.88	6.16
65	75.5	4	4.5	7.05	7.88
80	88.5	4	4.5	8.34	9.32
100	114	4.5	5	12.15	13.44
125	140	4.5	5.5	15.04	18.24
150	165	4.5	5.5	17.81	21.63

Как разобраться с импортными обозначениями

На рынке есть не только изделия отечественных производителей. Есть трубы, маркированные по американской системе. Начнем с того, что они различают два типа труб: pipes и tubes. Оба слова переводятся как труба, но они предназначены для различных систем и требования к ним разные.

Трубы типа Pipes

Тип Pipes — электросварные и бесшовные. Они предназначены для транспортировки жидкостей и газов. Так что это как раз тот тип, который можно применять в наших системах отопления и водоснабжения. Основная характеристика труб типа pipes — внутренний диаметр. В этой группе есть два стандарта прочности, которая определяет толщину стенок и рабочее давление.

• Schedule 40 или standard. В обозначении может стоять st (как на рисунке ниже). Это изделия со стандартной толщиной стенки.
• Schedule 80 или extra heavy. В обозначении стоит EX. Это материал для применения в трубопроводах повышенного давления.

Разница во внутренних диаметрах Pipes разных категорий прочности: стандартных и тяжелых

Как понимаете, при равном наружном размере просвет будет разный. Рассмотрим для примера двухдюймовую трубу. Обозначается она как NPS=2″ внутренний диаметр в различном исполнении отличается:

• standard (стандартные) schedule 40 — 2.067 дюйма (что примерно равно 5,25 см);
• extra heavy (тяжелые) schedule 80 — 1.939 дюйма (приблизительно 4,925 см).

Эти категории нормируют толщину стенки и максимальное рабочее давление. Наружный диаметр остается постоянным, а вместе с толщиной стенки изменяется фактический внутренний диаметр. То есть, NPS=2″ описывает внутренний диаметр, который будет около двух дюймов, но будет меняться в зависимости от толщины стенки. Тут ситуация аналогична нашим стандартам: есть определенный перечень величин, до которых при маркировке округляются фактические параметры. Еще раз: если речь идет о двухдюймовой трубе типа Pipe (в маркировке стоит NPS), надо понимать, что речь идет о внутреннем диаметре, но ровно два дюйма там не будет. Будет либо чуть больше, либо чуть меньше. Аналогично и с другими размерами в дюймах.

Тип Tubes

Словом Tubes обозначают трубы, которые маркируются по наружному диаметру. Внутренний будет зависеть от толщины стенки. Поэтому в этом стандарте еще присутствует понятие gauge, которое можно перевести как калибр. Оно указывает как раз толщину стенки.

Одинаковые диаметры стальных труб не означают одинаковую массу

В маркировке проставляют ASTM. Следующие за аббревиатурой цифры описывают наружный диаметр. В этой группе для нас могут быть интересны медные трубы.
