Зависимая и независимая схема теплоснабжения: описание, особенности

Типы подключений

В зависимости от того, как подключаются отопительные приборы в системе, определяется ее тип. Одно-, двухтрубная и т.д. Есть кановская система отопления, например, гиперинверторная система отопления и др.

В двухтрубной системе радиаторы подключены параллельно.

Однотрубная отопительная система называется так потому, что радиаторы в ней подсоединены к одному трубопроводу.

Теплоноситель в такой системе отдает тепло всем ее радиаторам последовательно. В связи с этим, к последним в цепи приборам доходит теплоноситель со значительно меньшей температурой, чем имел изначально.

Однако этот существенный недостаток может быть устранен, если используется – байпас. По часть теплоносителя проходит, не поступая в радиатор.

Бывает так, что в «многоэтажках», для обогрева которых используется однотрубная система, людям, проживающим на нижних этажах, тепла не хватает, а на верхних этажах, напротив, с этим все в порядке.

В коллекторной системе радиаторы имеют подающий и обратный трубопроводы, соединение их осуществляется через распределительные коллекторы. Поэтому цельные трубы могут прокладываться к радиатору от распределительного коллектора. Благодаря чему, в случае, если проводка труб скрытая, надежность системы увеличивается.

Достоинства:

• Наблюдение за работой радиаторов с одного шкафа распределительного.
• Эстетичность.
• Целостность труб.

Недостатки:

• Необходимость монтажа большого количества труб.
• Невозможность обеспечения естественной циркуляции.
• Потребность в дополнительных приборах безопасности.

Как видно, зависимая и независимая система отопления, другие типы систем имеют свои плюсы и минусы. Выбор осуществляется уже, исходя из конкретных условий, в которых должна эксплуатироваться отопительная система.

О качестве оборудования, в принципе, может сказать марка, под которой оно изготовлено. Если производитель имеет хорошую репутацию, значит, качество продукции, выпускаемой им, – соответствующее.

1. Загородный дом может представлять собой сооружение, оснащенное различными коммуникациями и качественной мебелью, но вся роскошь станет бессмысленной, если жилье не отапливается или отопительная система не…

1. Отопление влияет на комфортное и уютное проживание в доме. Поэтому к выбору обогрева своего жилища нужно подходить со всей серьезностью вопроса. Если ваш дом имеет…

Варианты подключений

В настоящее время есть две основные схемы подсоединения:

• зависимая – считается самой простой, поэтому чаще всего и применяется;
• независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.

Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.

Отопитель независимый бытовой ОБ1 0010 на дизельном топливе

Зависимый метод подсоединения

Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.

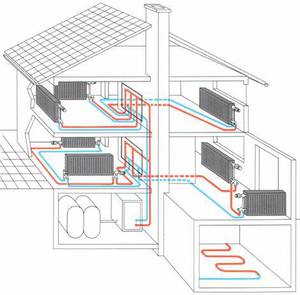

Как выглядит зависимая схема отопления

Достоинства

Главная особенность схемы -поступление воды в систему отопления и водоснабжения производится прямо из теплотрассы, поэтому расходы в данном случае окупаются за короткое время: оборудование абонентского ввода несложное, а его стоимость недорогая; зависимая схема присоединения отопления способна выдержать большие температурные перепады; диаметр трубопровода меньше; расход теплоносителя сокращается; эксплуатационные расходы невысокие.

Недостатки

Как и в любой схеме, здесь можно обнаружить не только положительные моменты, но и отрицательные, среди которых следует отметить: неэкономичность; существенно затруднена регулировка температурного режима во время перепадов погоды; наблюдается перерасход энергоресурсов.

Методы подсоединения:

• прямое подключение;
• с элеватором;
• с установкой насоса отопления на перемычке;
• с монтированием насоса на подаче или обратке;
• комбинированный вариант – элеватор и насос.

Независимая система отопления многоквартирного дома

Независимый способ подключения

Специалисты утверждают, что такой вариант теплоснабжения дает возможность сократить расходы ресурсов почти на 40%.

В сегодняшней ситуации с их постоянным удорожанием это позволит существенно сэкономить средства семейного бюджета.

1. Принцип работы следующий:

• • подключение отопительной системы абонентов производится с помощью дополнительного теплообменника;
  • обогрев происходит благодаря двум гидравлическим изолированным контурам – магистральная теплотрасса нагревает теплоноситель замкнутой внутренней теплосети;
  • в данном случае смешивания воды не происходит.

1. Циркуляция теплоносителя происходит в отопительном механизме за счет циркуляционного насоса, который регулярно подает его через нагревательные элементы. В независимой схеме подключения может быть предусмотрена расширительная емкость с запасом воды для случаев утечек. В данном случае удается сохранить циркуляцию теплоносителя с определенным количеством тепла даже при авариях теплотрассы.
   Фактически это говорит о том, что если подача горячей воды по теплотрассе прекратится, температура в отапливаемых комнатах резко понижаться не будет долгое время.
2. Сфера применения данного способа подключения довольно широкая.К примеру, она используется:

• • для отопления многоэтажных зданий, требующих повышенный уровень надежности работы механизма обогрева;

  • на объектах, где есть в наличии помещения, в которые ограничен вход постороннего обслуживающего персонала.

Есть одно условие – давление в обратке должно быть более 0,6 МПа.

1. Достоинства метода:

• • инструкция разрешает проводить регулировку температуры;
  • большой энергосберегающий эффект.

1. Недостатки:

• • высокая цена;
  • сложность ремонтных и обслуживающих работ.

Сравнение схем

1. У зависимого варианта есть один, но важный плюс – низкая стоимость реализации. Элеваторный узел в небольшом загородном доме без особого труда собирается своими руками из запорной арматуры, которую можно приобрести в магазине или на рынке. Единственной дорогой деталью будет только сопло, от которого зависит мощность элеватора.
2. Независимая схема дает возможность:

• • проводить регулировку температуры теплоносителя;
  • повышать экономичность использования, доводя этот уровень до 40%;
  • в систему отопления не попадает большое количество загрязнений, например, окалина, песок и минеральные соли. Теплоносителем может быть очищенная вода или незамерзающие жидкости.
  • можно без труда нагревать для нужд горячего снабжения чистую питьевую воду.

На фото – независимая схема позволяет регулировать температуру теплоносителя

Особенности выбора источника тепла

Выбор подходящего теплового источника для автономного отопления в квартире – ответственный и серьезный вопрос. Невнимательное отношение к ситуации приведет к тому, что новая греющая система просто не справится с поставленными задачами и не сможет обеспечить должный уровень комфорта в жилом помещении.

Обогреватели для холодных областей

Если недвижимость расположена в регионе, для которого характерны суровые зимы и агрессивно низкие температуры, максимальную эффективность и высокий уровень тепла по сравнению с центральными греющими системами обеспечит только автономное оборудование, работающее на магистральном газе.

Отапливать квартиру балонным газом экономически не выгодно. Баллонный комплекс потребляет в 6-8 раз больше газа, нежели агрегаты, использующие магистральные поставки, да и хранить в ограниченном пространстве запасы топлива неудобно и опасно

Все остальные источники тепловой энергии ощутимых выгод не дадут, и усилия, затраченные на покупку оборудования, перепланировку помещения и получение разрешительных документов, окажутся напрасными.

Системы отопления в теплых регионах

В областях с более мягким, теплым климатом кроме магистрального газа актуально использовать для отопления электроэнергию. Системы, работающие на этом ресурсе, отличаются эксплуатационным удобством и высоким уровнем безопасности, но экономичными их не назовешь. При прямом нагреве оборудование «наматывает» приличную сумму, и оплата коммуналки влетает хозяевам в копеечку.

Чтобы расходовать энергию разумно и не тратить ежемесячно бешеных денег на счета, владельцам рекомендуют устанавливать тепловые насосы. Принцип работы этих прогрессивных устройств построен не на прямом прогреве воздуха, а на перекачке теплового ресурса из низкопотенциального источника.

Такой функционал позволяет сократить расходы на электричество в 3-5 раз, не понижая при этом уровень комфортности в жилых помещениях.

Тепловой насос типа «воздух-воздух» отлично справится с обогревом городской квартиры. Разместить оборудование можно на несущей стене дома, предварительно выяснив, сможет ли конструкция здания выдержать дополнительную нагрузку

Однако, в силу специфического расположения и планировки, в многоквартирных домах объективно нет возможности ставить насосы, использующие геотемальное тепло или энергию незамерзающих открытых водоемов. Доступным для монтажа в квартирах остается оборудование, греющее помещение посредством отбора тепла из окружающего воздуха.

Еще один удачный вариант для отопления городской квартир – система «теплые полы», работающая на электричестве. Но ее обустройство требует значительных финансовых средств и увеличивает нагрузку на центральную электросеть.

Если предполагается использовать систему как основной источник обогрева, она должна занимать не менее 70% от общей площади помещения. В противном случае равномерного комфортного тепла во всей квартире добиться не удастся.

Котлы, работающие на твердом топливе

Теплогенератор, представляющий собой котел (стальной или чугунный), имеющий водную рубашку в топке и механическую регулировку поддувала при помощи термостата, является полностью энергонезависимым устройством. Правда, у данной конструкции существует серьезный недостаток, который заключается в том, что требуется постоянная дозагрузка твердого топлива.

Сделать независимое отопление частного дома, то есть без привлечения людей, помогают несколько технических решений:

1. Установка бункера и транспортной ленты. По мере того, как прогорает топливо, будут подаваться новые порции пеллет или опилок. Но для работы транспортера необходимо наличие электричества.
2. Использование пиролизного котла, в котором процесс горения разделяется на два этапа. Первый из них заключается в пиролизе дров при ограниченной подаче кислорода, а второй – в сжигании полученного газа. Наверху находится камера пиролиза, а под ней располагается отсек, где газ сгорает. При этом, чтобы продукты сгорания двигались против направления естественной тяги, необходим электрический вентилятор.
3. Котел верхнего горения может функционировать на одной закладке угля около пяти суток, поскольку тлеет лишь верхний его слой. Воздух к топливу подают сверху вниз, а золу уносит горячий поток продуктов сгорания. Но для обеспечения циркуляции воздуха потребуется электрический вентилятор.

Преимущества

К сожалению, на постсоветском пространстве теплоснабжение подавляющего большинства потребителей до сих пор организовано по старой, открытой схеме. Закрытая схема сулит значительный выигрыш по многим параметрам. Именно поэтому, переход на закрытое теплоснабжение, в масштабе страны может принести серьёзные экономические выгоды. К примеру в России, на государственном уровне, переход на более экономный вариант, стал частью энергосберегающей программы на будущее.

Отказ от старой схемы принесёт сокращение потерь тепла, за счёт возможности точной регулировки потребления. Каждый теплопункт имеет возможность тонко регулировать потребление тепла абонентами.

Нагревательное оборудование работающее в изолированном режиме закрытой системы, гораздо меньше подвержено воздействию привносимых открытой сетью факторов. Следствие этого, продленный ресурс котлов, теплоприготовительных установок и промежуточных коммуникаций.

Она не требует повышенной устойчивости к высокому давлению, на всём протяжении теплопроводящих магистралей, это значительно снижает аварийность трубопроводов по причине порывов давлением. В свою очередь – это снижает потери тепла при утечках. Как результат, экономия, стабильность и качество обеспечения теплом и горячей водой, компенсируют недостатки системы. А они тоже есть. Процедуры невозможно провести централизованно. Каждый отдельный замкнутый контур требует своего обслуживания. Будь то турбины, контуры абонентов или промежуточная магистраль.

Каждый теплопункт – отдельная единица, для осуществления водоподготовки. Скорее всего, при модернизации схемы из открытой в закрытую, в большинстве случаев придётся увеличить площадь, необходимую под установку оснастки ИТП, а также реорганизация электроснабжения. Помимо этого, существенно возрастает потребление холодного на снабжение здания, поскольку именно она идёт на подогрев в теплообменники и далее потребителю, при независимом подключении горячего. Это неизменно повлечёт переустройство водопровода, ради перехода на закрытую схему горячего.

Глобальное введение независимого присоединения горячего оснащения к тепловым сетям, повлечёт изрядное повышение нагрузки на внешние сети холодного водоснабжения, поскольку придётся питать потребителей увеличенными объёмами, необходимыми для горячего водоснабжения, которые сейчас даются по тепловым сетям. Для многих населённых пунктов это станет серьёзным препятствием на пути модернизации. Дополнительное оснащение насосными установками в горячем снабжении и циркуляционных установках, в механизмах отопления зданий вызовет дополнительную нагрузку на электрические сети и без их реконструкции тоже не обойтись.

Сравнение зависимой и независимой систем отопления

В многоквартирных домах жильцы в основном пользуются услугами центральной теплосети для обогрева помещения. На качество этих услуг влияет множество факторов: возраст дома, износ оборудования, состояние теплотрассы и т.п. Существенное значение в отопительной системе имеет также и специальная схема, по которой идет подключение к тепловой сети.

Типы подсоединений

Схемы присоединения могут быть двух видов: зависимые и независимые. Подключение по зависимому способу является наиболее простым и распространенным вариантом. Независимая система отопления обрела свою популярность в последнее время, и широко используется при строительстве новых жилых массивов. Какое же решение является более эффективным для обеспечения тепла, комфорта и уюта любому помещению?

Такая схема присоединения, как правило, предусматривает наличие внутридомовых тепловых пунктов, зачастую оснащенных элеваторами. В смесительном узле теплопункта перегретая вода из магистральной внешней сети смешивается с обратной, приобретая при этом достаточную температуру . Таким образом, внутренняя отопительная система дома полностью зависит от внешнего теплоснабжения.

Достоинства

Главной особенностью такой схемы является то, что она предусматривает поступление воды в системы отопления и водоснабжения непосредственно из теплотрассы, при этом цена окупается довольно быстро.

• оборудование абонентского ввода простое и стоит недорого;
• системы отопления могут выдерживать большие температурные перепады;
• размер трубопровода в диаметре меньше;
• схема сокращает расход теплоносителя;
• невысокие эксплуатационные расходы.

Недостатки

Наряду с преимуществами такое присоединение имеет и некоторые минусы:

• неэкономичность;
• регулировка температурного режима значительно затруднена во время перепадов погоды;
• перерасход энергоресурсов.

Способы подключения

Подключение может осуществляться несколькими способами:

• посредством прямого присоединения;
• с элеватором;
• с насосом на перемычке;
• с насосом на обратной или подающей линиях;
• смешанным способом .

Какая система лучше

Сложно ответить какая система отопления лучше. В крупных отопительных сетях и многоэтажных зданиях, высотой более 12 этажей, используют только независимую схему отопления. В такой схеме можно одновременно поддерживать во всех системах одинаковую температуру и уровень циркуляции носителя тепла.

Большие затраты на оборудование при хорошей экономии топлива лучше применять для зданий с большой площадью. Сложно сказать какая схема подойдет для отопления конкретного здания без особых знаний. Для этого необходимо обратиться к специалисту.

Независимая схема отопления требует больших затрат. Поэтому ее целесообразней использовать для больших площадей.

При индивидуальной схеме теплопунка в жилом здании используется более одного теплообменника. От первичного носителя тепла нагревается вторичный, а также горячая вода для водоснабжения.

Для жильцов не стоит выбор перед системой отопления. Так как проектировщики выбирают зависимую или независимую систему отопления для здания. А в небольших деревнях практически везде отсутствует центральное отопление. Практически у всех жильцов устроено индивидуальное отопление. В таком случае важным вопросом является энергонезависимость отопительной системы.

Схемы, по которым присоединяются приборы отопления, бывают двух видов. В зависимости от использования схемы различают два вида систем теплоснабжения – зависимые и теплоснабжения.

Смысл независимой системы теплоснабжения заключается в том, что оборудование абонентов изолируется от поставщика тепловой энергии с помощью гидравлики. А чтобы обеспечить абонентов теплом необходимы вспомогательные обменники центральных тепловых пунктов.

В случае использования зависимой системы, необходимо постоянное подключение ее к энергоносителю. Такая система представляет собой и трубы, а также котел, которые соединены между собой в одно целое. Смысл зависимой системы теплоснабжения заключается в циркуляции горячей воды по кругу в непрерывном режиме. Из-за того, что, зависимая система полностью привязана к теплотрассе, которая является главным источником тепловой энергии, при ее использовании невозможно настраивать температуру воды или даже, в случае потепления, отключить отопление.

Схема зависимой системы отопления

При использовании независимой системы отопления можно использовать различные виды топлива. Нужно отметить, что установка такой системы достаточно дорога. В отличие от зависимой системы, в независимой воду можно использовать и на другие потребности. Также преимуществом является и то, что независимая гораздо легче устанавливается в здании.

Помимо всего прочего, такая система дает возможность сэкономить денежные средства из-за того, что для ее функционирования требуется небольшое количество топлива. Количество топлива можно регулировать по собственному желанию, тем самым, образуя комфортабельные условия в помещениях.

Схема независимой системы отопления

Принцип работы

Как отмечалось выше, для работы зависимой системы используется техническая вода, которая в процессе эксплуатации оставляет в трубах соли и песок, что нарушает проходимость воды в трубах. В случае же с независимой, возможно применение очищенной . Оборудование при этом можно показать достаточно большой срок эксплуатации.

Независимая система отопления вполне обходится без электричества. Оно может понадобиться лишь в том случае, если смонтирован бункер и транспортер, для того чтобы подавать топливо в котел.

Также можно использовать котел, работающий при помощи . Такие котлы представляют собой конструкцию, состоящую из механических , термостата, и стальной емкости. Такая система не привязывает вас к газовой магистрали.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

По месту размещения расширительного бака.
В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы.
За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок
в радиаторах, расположенных сверху.
В открытой системе отопления используются трубы с большим диаметром,
что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы

Для обеспечения всех правил гидравлики
необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.

Также в закрытой системе отопления важно правильно установить насос,
что позволит избежать шума.

Преимущества открытой системы отопления

• простое обслуживание системы;
• отсутствие насоса обеспечивает бесшумную работу;
• равномерный прогрев отапливаемого помещения;
• быстрый пуск и остановка системы;
• независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
• высокая надёжность;
• не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

• возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
• воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
• возможность замерзания теплоносителя в расширительном баке;
• медленный нагрев системы после включения;
• необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
• невозможность использования антифриза в качестве теплоносителя;
• достаточна громоздка;
• низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

• простой монтаж;
• нет необходимости постоянно контролировать уровень теплоносителя;
• возможность применения антифриза, не боясь размораживания системы отопления;
• путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
• из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
• самостоятельное регулирование давления;
• система экономичная и технологичная, имеет более длительный срок эксплуатации;
• возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

• самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
• при работе насоса требуется электричество;
• для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
• при нарушении герметичности стыков возможно попадание воздуха в систему;
• размеры расширительных мембранных баков в закрытых помещениях большой площади;
• бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
• возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

Естественная циркуляция

Достоинства естественной циркуляции заключаются в том, что не нужен , а значит, и подвод электроэнергии на которой он работает. Так как система не очень сложна, надежность ее высокая. Также она безопасна.

Но есть и недостатки.

Трубы в системе отопления с естественной циркуляцией воздуха должны иметь большой диаметр, чтобы теплоноситель, проходя по ним, испытывал меньшее сопротивление. Особенности монтажа этих труб таковы, что они не всегда выглядят эстетично в сборе. И, пожалуй, главным минусом этой системы отопления является то, что она не пригодна для использования в больших зданиях. Но в частных домах она функционирует нормально, как и попутная система отопления, и система отопления двухтрубная тупиковая.

Возможные неисправности

Частой неисправностью можно назвать механическую поломку элеватора. Это может произойти из-за увеличения диаметра сопла, дефектов запорной арматуры или засорения грязевиков. Понять, что элеватор вышел из строя, довольно просто – появляются ощутимые перепады температуры теплового носителя после и до прохода через элеватор. В случае, если температура небольшая, то устройство просто засорилось. При больших перепадах требуется ремонт элеватора. В любом случае, при появлении неисправности требуется диагностика.

Сопло элеватора довольно часто засоряется, особенно в тех местах, где вода содержит множество добавок. Этот элемент можно демонтировать и прочистить. В случае, когда увеличился диаметра сопла, необходима корректировка или полная замена этого элемента.

К остальным неисправностям можно отнести перегревы приборов, протечки и прочие дефекты, присущие трубопроводам. Что касается грязевика, то степень его засорения можно определить по показателям манометров. Если давление увеличивается после грязевика, то элемент нужно проверить.
