Как сделать наждак своими руками из стиральной машинки

Что ещё можно сделать из барабана стиральной машины: оригинальные идеи декора

Барабан с его правильной перфорацией – материал для изготовления декоративных предметов. Вот несколько интересных идей.

Пуфик с основанием из барабана. Делается он несложно – потребуется всего лишь прикрепить ножки-колёсики и сделать мягкое сидение

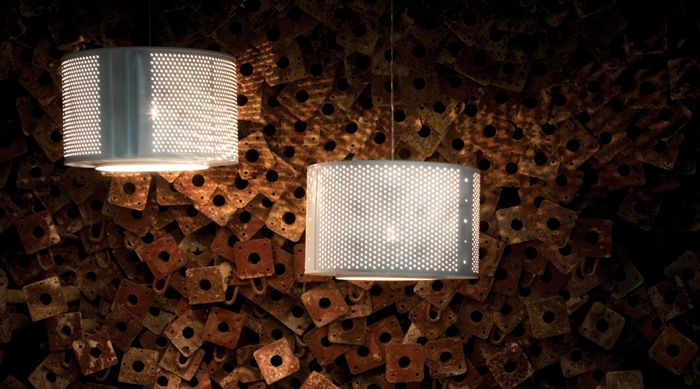

Такой барабан можно превратить и в оригинальный светильник. Если внутри разместить лампу, перфорированная поверхность барабана отбросит блики на стены. Подобные светильники будут хорошо смотреться на потолке веранды или даже на полу

Тумбочки и столики. В барабанах с дверцей от машин с вертикальной загрузкой можно прятать нужные мелочи.

Так барабан превращается в шкафчик или столик-тумбочку

Наждак из двигателя от стиральной машины

Чем хороши советские стиральные машины – они были оборудованы надежными электрическими двигателями

Еще один плюс применения таких моторов для точила заключается в небольших мощности и оборотах вала, а это важно для точильного круга наждака, который на больших оборотах может просто расколоться при контакте с обрабатываемым инструментом. Хороший вес и питание от сети 220 В тоже удобны: в первом случае наждак будет устойчив без применения дополнительных обвесов, второй показатель избавляет мастера от необходимости собирать пусковой узел для наждака: его попросту можно взять от стиралки

Наждаки из двигателя от стиральной машины ничем не уступают заводским моделям. И если в случае с китайской техникой можно еще сомневаться в длительности службы изделия, то самодельная конструкция, где каждая деталь прошла через свои руки, действительно будет незаменимым помощником долгие годы.

Что потребуется

Для изготовления наждака своими руками потребуется определенный инструментарий и материалы. Самая простая конструкция исключает необходимость применения сварочных и токарных работ, что позволяет изготовить ее практически любому человеку. Набор необходимого инструмента:

• электролобзик или обычная ножовка по дереву (лучше, если ножовка фасовочная);
• электрическая дрель с набором сверл;
• шуруповерт или фигурная отвертка;
• угловая шлифмашина;
• паяльник на 100 Вт;
• маленькая стамеска;
• угольник с одним из углов на 90 градусов;
• штангенциркуль;
• чертежный циркуль;
• чертежный карандаш и рулетка;
• ножницы по металлу;
• настольные тиски;
• отрезок наждачной бумаги зернистостью 150.

Набор необходимого материала и оборудования:

• модель советского электродвигателя от стиральной машины с конденсаторами;
• тумблер на нагрузку до 1.0 кВт;
• шнур с розеткой длиной 2 метра;
• маленький точильный камень с диаметром посадочного отверстия 32 мм;
• плита ДСП размером 0.5х0.5 метра и толщиной 0.02 метра;
• фанера многослойная размером 0.15х0.15 метра и толщиной 0.01 метра;
• брус размером 60х60 мм и высотой 0.2 метра;
• саморезы по дереву на 50 и 20 мм с прессшайбой;
• оцинкованная жесть размером 0.5х0.5 метра и толщиной 1 мм;
• резиновые пробки от антибиотиков в количестве 4 шт.

Какой двигатель выбрать

Как упоминалось выше, параметры мотора стиральной машины должны соответствовать определенным критериям. Брать первый попавшийся двигатель и выстраивать под него конструкцию наждака не очень практично, если в итоге окажется, что на таком станке невозможно будет работать. Поэтому умельцы, имеющие практический опыт, рекомендуют исходить из следующих моментов при выборе двигателя для изготовления наждака своими руками:

• самые распространенные модели среди советских двигателей, которые используют для изготовления наждака, – это моторы таких стиралок, как «Малютка», «Сибирь», «Волга» или «Вятка»;
• рекомендуемый предел вращения вала двигателя – 1500 оборотов в минуту;
• мощность желательно брать не ниже 100 Ватт и не выше 1000 Вт, наиболее известные моторы имеют мощность в пределах 400 Ватт;
• если на двигателе имеются опорные лапы с отверстиями для крепежа, это только приветствуется;
• двигатель будущего наждака должен быть рассчитан на напряжение 220 Вольт.

Во время демонтажа двигателя со стиральной машины важно снять вместе с ним всю пусковую схему, чтобы отдельно не подбирать и не покупать конденсаторы для наждака. Если двигатель не имеет опорных лап, это не помешает установить его в конструкцию

Здесь важно, чтобы у него были шпильки, посредством которых стягивается корпус агрегата: при помощи крепления его за эти шпильки мотор и будет установлен на наждак.

Как и из чего сделать элементы защиты

Защитный кожух в наждаке – предельно важный элемент конструкции. Он служит предохранителем от возможных травм при разрушении точильного камня, а также предотвращает попадание искр в глаза и на близлежащие предметы. Также, если брать двигатели от стиральных машин, то в некоторых из них обмотка статора может быть открытой и ее нужно защищать от попадания абразива и других посторонних частиц. Герметизировать корпус двигателя нельзя, так как это нарушает режим охлаждения агрегата и он может выйти из строя. В таком случае защитный кожух тоже играет немаловажную роль, одновременно защищая двигатель наждака.

Самый удобный способ сделать защитный кожух своими руками – изготовить его из оцинкованной стали. Не обязательно делать его круглым, повторяя контуры рабочего заточного круга, проще сделать его в виде усеченного конуса, где верхняя часть по размерам слегка превышает диаметр камня. Прикрепить такой кожух проще всего не к двигателю, а непосредственно к опоре наждака, на которой установлен мотор.

Результат работы

Точило готово.

В итоге получается вот такое точило, применений очень много, по желанию можно изготовить полировочные круги, наждачные круги и т.д.

Как сделать фланец своими руками?

Самая сложная задача всего проекта — насадка точила на вал мотора от стиралки. На валу нет нужной резьбы, а его диаметр не подходит к отверстию камня. Чтобы устранить несовпадение, необходимо изготовить насадку на электродвигатель.

С одной стороны переходник имеет отверстие для насадки на вал, с другой — фланец с резьбой для установки заточного круга. Изготавливается он с помощью токарного станка. Заранее подготавливается чертеж с обозначениями размеров вала и диаметра внутренней части шлифовального камня.

Ход работы:

• Возьмите трубу диаметром 32 мм (в зависимости от вала) и длиной не более 200 мм.
• С одной стороны сделайте резьбу с направлением, которое будет совпадать со стороной вращения двигателя.

• Другую сторону прогрейте и наденьте на вал.
• Крепление трубы выполняется с помощью сварки либо болта. Последний вариант предусматривает просверливание вала и трубы.

Оправка на двигатель готова. Осталось закрепить устройство гайкой и шайбой. Теперь можно надеть наждачный диск, который также закрепляется шайбой и гайкой. Можно создавать установки с двумя кругами.

Подключение мотора от стиральной машины

Для удачной работы самодельного аппарата важно правильно подключить двигатель с ременным приводом. Если у вас в эксплуатации была машинка-автомат, тогда от мотора исходят 6 проводов

Для подключения вам понадобятся только 4 из них. Как определить — какие? Путем прозвонки:

Возьмите мультиметр и поочередно прикладывайте щупы к проводам.

• Если два из них показывают значения 70 Ом — это подводки таходатчика. Они для работы не нужны.
• Совместимость остальных определяйте по парным показателям. У вас должно остаться два провода от щеток и два от статора.

Определились? Теперь поступите так:

• Один провод щетки и статора скрепите между собой, зафиксируйте изолентой.
• Оставшиеся подключите к кабелю с вилкой.
• После включения вилки в розетку вал начнет вращаться.

В моторе от советской машинки только 4 провода. Чтобы определить их назначение, также выполняется прозвон:

• Приложите один щуп к одному проводу. Другой щуп попеременно прикладывайте к остальным проводам. Ваша задача — найти пары.
• Теперь замеряйте значения между парами. Та, где сопротивление меньшее (12 Ом) — рабочая, где большая (около 30 Ом) — пусковая.
• Рабочую подводку соедините с сетевым проводом и вилкой.
• Для удобного пользования установите пусковое устройство. Для этого подойдет кнопка от дверного звонка. Можно обойтись без кнопки, но тогда при включении в сеть придется вращать большой наждак рукой, чтобы агрегат запустился.

Как подключить кнопку, показано на картинке ниже. SB означает кнопка, ОВ — рабочая обмотка, ПО — пусковая.

Как поставить наждачный станок и сделать защиту?

Сборка конструкции окончена. Осталось установить устройство, чтобы оно не смещалось с места при работе. Облегчают задачу отверстия двигателя, которыми он крепился в корпусе стиралки.

Выберите удобную и устойчивую поверхность (стол, табуретку, верстак). Накройте ее металлическим листом.

Как закрепить аппарат для заточки резцов? Установите его сверху и закрепите болтами или дюбелями на поверхности. Следите, чтобы между креплениями не было зазоров, иначе вибрации не избежать. Для смягчения можно использовать резиновые прокладки.

В качестве защиты используют накладки из металла. Их размещают над кругом, чтобы избежать повреждений осколками и щепками.

Перед запуском устройства придерживайтесь наших рекомендаций:

• Осмотрите установку на целостность, нет ли трещин на диске. При высоких оборотах часть диска может отрикошетить, что приведет к травме.
• Надевайте защитные очки и перчатки.
• Хорошо освещайте рабочую установку.
• Убедитесь в том, что диск наждака надежно зафиксирован.

Видео поможет вам справиться с самостоятельной сборкой точильной машины:

Как подключить мотор от стиральной машины

Если у владельцев старой машинки есть идеи дальнейшего применения рабочего двигателя, сразу же возникает вопрос о том, как его подключить к электросети 220 В.

Для начала стоит разобраться с электрической схемой, после чего подсоединение двигателя к сети питания не займет большого количества времени. Нужно разобраться с проводкой. Конкретно будут использоваться провода, соединенные со статором, ротором.

Как выбрать нужные провода

Посмотрите спереди на колодку с проводкой — первые два провода слева чаще всего являются проводами таходатчика, через которые осуществляется регулировка оборотов мотора стиралки. Они нам не понадобятся.

Затем идет красный, коричневый провод статора, а за ними два провода (зеленый, серый), соединенные с роторными щетками. Все эти провода нам будут нужны для подключения двигателя к электросети.

Важно! Чтобы подсоединить к электросети мощностью 220 В двигатель стиральной машинки, пусковой конденсатор не нужен, и самому мотору пусковая обмотка не нужна. Конечно же, в различных моделях стиралок провода отличаются цветом, но сам принцип подсоединения аналогичный

Чтобы разобраться с проводкой, необходимо прозвонить каждый провод с помощью мультиметра. Прибор нужно настроить на измерение сопротивления. Затем один щуп устройства прикладывается к любому проводу, вторым щупом ему подбирается пара

Конечно же, в различных моделях стиралок провода отличаются цветом, но сам принцип подсоединения аналогичный. Чтобы разобраться с проводкой, необходимо прозвонить каждый провод с помощью мультиметра. Прибор нужно настроить на измерение сопротивления. Затем один щуп устройства прикладывается к любому проводу, вторым щупом ему подбирается пара.

Спокойно функционирующий тахогенератор чаще всего имеет сопротивление порядка 70 Ом. Данные провода распознаются в первую очередь, убираются в сторону. После этого прозваниваются остальные провода, разбиваются по парам.

Подсоединяем к сети двигатель

Когда с проводами уже все понятно, необходимо их правильно соединить:

• В соответствии со схемой конец обмотки статора должен быть соединен с роторными щетками (рекомендуется сделать заизолированную перемычку).
• Необходимо соединить с электросетью провод роторной щетки, конец роторной обмотки. После подачи напряжения на провода мотор начнет крутить вал.

Важно! Моторы стиральной машинки отличаются большой мощностью. Чтобы не допустить травматизма, необходимо быть предельно осторожными

Поэтому, перед тем как запустить оборудование, рекомендуется мотор тщательно закрепить к какой-нибудь основе.

Правила безопасности во время работы

Работая с наждаком, нужно соблюдать технику безопасности. Что нужно знать:

1. Прежде чем начать работу, нужно убедиться, что инструмент надежно закреплен.
2. На точильном диске не должно быть трещин. Его внимательно осматривают, при обнаружении повреждений деталь лучше заменить. Иначе она может развалиться от вибрации или из-за воздействия инерционной силы.
3. Место установки наждака должно быть хорошо освещено.
4. Работая с электронаждаком, обязательно надевают защитные очки.
5. Во время работы стоять нужно сбоку от вращающего диска. Такое положение защитит вас от травм, если вращающийся круг развалится.

Originally posted 2018-04-18 12:11:56.

Подготовка фланца

Для создания рассматриваемой конструкции своими руками также потребуется фланец. При необходимости его можно выточить своими руками или обратиться к профессиональному токарю. Особенностями этого этапа назовем следующие моменты:

1. Нужно знать диаметр посадочного отверстия используемого наждачного круга.
2. При создании фланца учитывается диаметр вала. Фланец и вал должны обладать схожими диаметрами, слишком большой зазор может привести к серьезным проблемам.

Фланец

Подобный элемент крепится при помощи гайки, болта и шайбы. Нарезание резьбы проводится с учетом того, в каком направлении будет вращаться выходной вал. К примеру, при вращении круга по часовой стрелке, то нарезаемая резьба должны быть левой. За счет выбора противоположно направленной резьбовой поверхности снижается вероятность раскручивания гайки во время работы. Если это произойдет, то рабочая часть слетает на большой скорости, что приведет к травмам и другим повреждениям.

Если не получается изготовить фланец из заготовки, то можно использовать в качестве основы трубу с подходящим диаметром. Устранить зазор между втулкой и валом можно путем применения уплотнительного материала. Если зазор слишком большой, то используется несколько втулок различного диаметра.

Подключение (проверка) двигателя

Естественно, перед тем, чтобы начинать что-то собирать, электромотор нужно сначала подключить и проверить.
В старых стиральных машинах попадаются два варианта исполнения двигателей: более старый и качественный, имеет
закрытый корпус с крыльчаткой, с двумя питающими выводами и более новый — четыре вывода, крыльчатки нет,
охлаждение происходит через отверстия спереди и сзади, через которые видны обмотки.

Старый вариант не требует никаких конденсаторов для запуска — пусковая обмотка хитрым образом
подключается и отключается внутри двигателя специальным механизмом. Благодаря этому никаких сложностей
с подключением возникнуть не должно: оба вывода подключаются в сеть 220 вольт. Недостатком такого двигателя
является то, что направление вращения вала предустановлено внутренним подключением и изменению не подлежит.
Как правило, это направление по часовой стрелке и поэтому необходимо будет использовать левую резьбу для
крепления камня.

Вариант поновее имеет четыре вывода двух обмоток: рабочей и пусковой. Отличить их можно при помощи
мультиметра: сопротивление рабочей обмотки около 10 Ом, пусковой — около 40 Ом. Возможно сопротивления
будут отличаться от указанных, но незначительно. Пусковую обмотку нужно подключать через конденсатор
4-5 мкФ на напряжение не менее 400 в. Мне встречались составные конденсаторы для подобных двигателей: два
последовательно соединенные по 10 мкФ на 300 в. То есть, таким образом поднималось максимально допустимое
рабочее напряжение готового конденсатора. Использование составного конденсатора из двух с низкими напряжениями
(не менее 300 в) возможно, но нежелательно. Конденсаторы следует использовать неполярные!

Если верить дате изготовления на корпусе «59г» — этому бумажному конденсатору 60 лет! И он прекрасно
работает. По утверждению советских радиолюбителей, бумажные конденсаторы имеют свойство восстанавливаться после
пробоя.

Проверить двигатель можно вообще без конденсаторов и пусковой обмотки: напряжение 220 в. подается напрямую
на рабочую обмотку. При таком подключении мотор будет стартовать без нагрузки в произвольном направлении.
Чтобы задать направление вращения вала, нужно подключать пусковую обмотку и конденсатор. Для наждака нужно
задавать направление против часовой стрелки. Ниже показана схема подключения, если вал вращается по
часовой стрелке, нужно изменить подключение пусковой обмотки.

Во многих публикациях в сети видел такое утверждение, что пусковые обмотки подключать не нужно вообще,
а направление вращения задавать при старте вручную. Якобы при использовании пусковой цепи двигатель сгорит.
Объяснить эти домыслы я могу только одним путем — один написал глупость, а остальные списали у первого. Могу
с уверенностью сказать: пусковую обмотку подключать можно и нужно, через конденсатор 4-5 мкФ, пусковая цепь
должна быть подключена всегда, без каких-либо дополнительных кнопок. И если мотор исправен — такое
подключение для него безопасно и совершенно безвредно.

Бетономешалка

Это достаточно сложное устройство, которое кроме замеса бетона, должно обеспечивать его выгрузку. Поэтому, собираясь сделать из старой стиральной машину бетономешалку, взвесьте сначала свои слесарные навыки и знания.

Самый простой способ превратить стиралку-бочку в устройство для замеса бетона – замена стандартного активатора на две П-образные лопасти. Их можно изготовить из толстой 4-5 мм стальной полосы. Для этого ее нужно отрезать по размеру, затем согнуть две лопасти и развернуть относительно друг друга на 90 градусов.

После этого их нужно приварить к валу, пропущенному через отверстие для удаленного активатора.

Отверстие для слива, которое есть в каждой стиралке-бочке, нужно заглушить. Далее поступаем в зависимости от того, какой объем бетона будет нужно замешивать. Если речь идет о 1 ведре, то можно оставить старый однофазный двигатель.

Если нужно приготовить большой объем бетона, то на место старого мотора придется установить более мощный (0,75-1,2 кВт) с невысокими оборотами (1300-1500 в минуту).

Кроме этого, «родная» ременная передача должна быть заменена редуктором, понижающим обороты (с 1300 до 25-30) и увеличивающим крутящий момент на лопастях мешалки.

Отметим, что лучшее качество замеса получается, когда вращается не вал с активатором, а сам корпус бетономешалки с неподвижно закрепленными в нем лопастями. Однако, для создания такой конструкции требуется более глубокая и сложная доработка стиралки.

Что ещё можно сделать из барабана стиральной машины: оригинальные идеи декора

Барабан с его правильной перфорацией – материал для изготовления декоративных предметов. Вот несколько интересных идей.

Пуфик с основанием из барабана. Делается он несложно – потребуется всего лишь прикрепить ножки-колёсики и сделать мягкое сидение

Такой барабан можно превратить и в оригинальный светильник. Если внутри разместить лампу, перфорированная поверхность барабана отбросит блики на стены. Подобные светильники будут хорошо смотреться на потолке веранды или даже на полу

Тумбочки и столики. В барабанах с дверцей от машин с вертикальной загрузкой можно прятать нужные мелочи.

Так барабан превращается в шкафчик или столик-тумбочку

Основа домашнего ветрогенератора

Тема изготовления и установки самодельных ветряных генераторов очень широко представлена в сети Интернет. Однако большая часть материала – это банальное описание принципов получения электрической энергии от природных источников.

Теоретическая методика устройства (установки) ветрогенераторов уже давно известна и вполне понятна. А вот как обстоят дела практически в бытовом секторе – вопрос, раскрытый далеко не полностью.

Чаще всего в качестве источника тока для самодельных домашних ветрогенераторов рекомендуют выбирать автомобильные генераторы или асинхронные двигатели переменного тока, дополненные неодимовыми магнитами.

Процедура переделки асинхронного электродвигателя переменного тока под генератор для ветряка. Заключается в изготовлении «шубы» ротора из неодимовых магнитов. Крайне сложный и долговременный процесс

Однако оба варианта требуют существенной доработки, нередко сложной, дорогостоящей, отнимающей много сил и времени.

Куда проще и легче во всех отношениях установить электродвигатели, подобные тем, что выпускались прежде и выпускаются теперь фирмой Ametek (пример) и другими.

Для домашней ветрогенераторной установки подходят моторы постоянного тока напряжением 30 – 100 вольт. В режиме генератора от них можно получить примерно 50% от заявленного рабочего напряжения.

Следует отметить: при работе в режиме генерации электродвигатели постоянного тока требуется раскручивать до скорости выше номинальной.

При этом каждый отдельно взятый мотор из десятка одинаковых экземпляров, может показывать совершенно разные характеристики.

Поэтому оптимальный подбор электродвигателя к домашнему ветрогенератору логичен при следующих показателях:

1. Высокий параметр рабочего напряжения.
2. Низкий параметр RPM (угловая скорость вращения).
3. Высокое значение рабочего тока.

Так, удачным под установку выглядит мотор производства фирмы Ametek с рабочим напряжением 36 вольт и угловой скоростью вращения — 325 об/мин.

Именно такой электродвигатель используется в конструкции ветрогенератора – установки, что описана ниже в качестве примера домашнего ветряка.

Мотор постоянного тока для домашнего ветрогенератора. Оптимальный вариант из числа продуктов, изготовленных фирмой Ametek. Также удачно подходят подобные электродвигатели производства других фирм

Проверить эффективность любого похожего мотора несложно. Достаточно подключить к электрическим выводам обычную автомобильную лампу накаливания на 12 вольт и крутануть вал мотора рукой. При хороших технических показателях электродвигателя лампа обязательно зажжётся.

Изготовление точила своими руками

И так поехали. Для начала сделаем замеры двигателя, для будущего крепления.

Затем при помощи тисков и молотка, изготавливаем вот такую скобу из металлической полосы.

На концах будущего крепежа просверливаем два отверстия.

На самой дощечке сверлим два отверстия под саму скобу.

Отрезок ДВП будет служить в качестве прокладки под двигатель, для гашения вибрации.

Устанавливаем двигатель.

Фиксируем при помощи скобы, и затягиваем всё это болтами, под шляпки гаек и болтов подлаживаем шайбы.

В качестве корпуса у меня будет служить коробочка. В которой делаем две прорези под провода.

При помощи штатного крепления, фиксируем конденсатор на самом корпусе.

Устанавливаем выключатель.

Подключаем электронику, здесь главное не ошибиться при подключении, лучше всего при себе иметь мультиметр, или схему (в интернете полно).

Изначально я хотел поставить регулятор оборотов, но так как двигатель мало оборотистый я подключил штатную электронику.

В корпусе делаем четыре отверстия под шурупы.

И под небольшим углом закручиваем.

Для крепления абразива нам понадобятся две важных детали, это две шайбы от старой болгарки.

Одну из шайб устанавливаем как на фото, здесь точность играет важную роль.

При помощи сварки прихватываем шайбу, и крепление почти готово.

Далее, стачиваем шайбу с двух сторон как на фото, чтоб она хорошо сидела в пазах второй шайбы.

Устанавливаем абразив.

Затем вторую шайбу.

Маленькую шайбу.

Контр-шайбу.

И затягиваем гайкой на 13.

От той же стиральной машины остался корпус от движка, из которого я сделаю защитную крышку от пыли и грязи.

Отрезаем.

Примеряем.

И устанавливаем.

Точило я буду крепить к столу на два болта.

Перед покраской зачищаем поверхности.

И красим.

Что нужно для создания наждака из мотора стиральной машины?

Вы полны энтузиазма и готовы взяться за работу? Сначала ознакомьтесь с устройством точильного аппарата. В него входят:

• вал двигателя;
• фланец;
• втулка;
• наждачный круг;
• устройство для запуска;
• электрическая часть: провод и вилка;
• кожух;
• опора.

Все, кроме наждачного круга, можно найти в старой стиральной технике. Круг купите новый. Его абразивность зависит от ваших личных предпочтений.

Типы двигателей стиральных машин

Все мы знаем, что барабан в стиральной машине запускается двигателем. Обычно для разгона барабана используют обыкновенную ременную передачу. Среди преимуществ такого способа чаще всего называют более мягкий ход барабана, за счет естественной амортизации. Кроме этого замена ремня занимает максимум 20 минут, и стоит не дорого.

Ременной привод достаточно прост в использовании,  если вы найдете такой моторчик, то сделать самоделку будет намного проще.

Каждый тип двигателя обладает преимуществами и недостатками, а также сильными и слабыми сторонами. Рассмотрим особенности основных трех типов.

Асинхронный

В таком моторе два рабочих агрегата — неподвижный статор и вызывающий вращение барабана ротор. При этом скорость вращения мотора может достигать 2800 оборотов в минуту.

Устройство асинхронного двигателя.

Слабое место таких моторов – снижение вращающего момента. Из-за этого барабан начинает буквально «ходить-ходуном» и раскачиваться.

Преимущества асинхронных двигателей:

• простота конструкции и обслуживания (главное, не забывать смазывать мотор и менять подшипники);
• низкая шумность;
• бюджетная стоимость.

Среди основных недостатков:

• громоздкий мотор;
• низкий коэффициент полезного действия;
• «корявые» электросхемы, неудобные при перепайке.

Такие двигатели чаще всего используют в недорогих моделях, не отягощенных «умной» электроникой.

Коллекторный двигатель

Сегодня коллекторные двигатели почти полностью заменили асинхронные. Почти 90 процентов всех бытовых стиральных машин оснащены именно таким типом двигателя.

И это не удивительно, ведь такие моторы более универсальные, они могут работать как от переменного, так и от постоянного тока.

Такие двигатели состоят из трех основных элементов: статора, коллекторного ротора и тахогенератора или генератора скорости вращения.

Кроме того, в конструкции предусмотрены специальные щетки для контакта ротора с мотором (обычно их две). Их необходимо периодически менять, так как они стачиваются о коллектор.

Двигатель коллекторного типа имеет ряд преимуществ:

• компактные габариты;
• большой пусковой момент;
• не зависит от частоты электросети;
• более плавное управление оборотами, в этом случае вращение регулируется контролем за напряжением.
• универсальность;
• простая и доступная управляющая электросхема;

Среди минусов можно отметить:

• невысокий срок службы;
• необходимость периодической замены щеток;
• высокая шумность.

Современные моторы с прямым приводом

Для стиральных машин нового поколения используются моторы, которые работают без ременного привода. В таких моторах привычный нам шкиф заменяет специальная муфта, которая соединяет вал ротора напрямую с осью барабана без ремня.

Впервые система Direct Drive была использована в стиральных машинах LG в 2005 году. В этом случае привод присоединяется напрямую к барабану, что исключает применение соединительных элементов – самых уязвимых частей моторов.

В конструкцию прямого привода входит инверторный бесщеточный мотор, в котором частота вращения задается электромагнитными волнами. Она способна определять нагрузку от стираемого белья и в зависимости от этого изменять потребляемую мощность.

Эта технология считается одной из самых передовых, приводы такого типа используют ведущие производители стиральных машин, такие как Haier, Bosсh, AEG, Samsung и Whirpool.

Внешне такой прямой двигатель чем-то напоминает асинхронный, однако, принцип работы его совершенно иной. В этом случае используется управляющая схема трехфазного инверторного типа.

Моторы такого типа обладают рядом преимуществ:

• удобное расположение и отсутствие лишних деталей;
• износостойкость и простота замены элементов;
• компактность;
• низкий уровень колебания машинки;
• Высокий КПД;
• отсутствие ремня и щеток, требующих регулярного обслуживания;
• относительная бесшумность.

Такие моторы существенно увеличивают общую стоимость бытовой техники. Связано это, прежде всего со сложной системой управления электросхемы такого двигателя.
