Навесы из поликарбоната, примыкающие к дому

Материалы

Логично, что поликарбонатный навес необходимо строить с применением поликарбонатных листов, но для них, в свою очередь, нужна какая-либо опора, помимо стен, к которым они, возможно, прилегают. Сам поликарбонат тоже еще надо выбрать, но общий принцип выбора мы уже рассмотрели выше: берите монолитный для идеальной, «оконной» прозрачности кровли или цветной сотовый, если вы не против глубокой полутени.

На роль материала для опор годится практически что угодно, кроме самого поликарбоната – целиком поликарбонатный навес вы вряд ли найдете. Чаще всего строители используют для создания каркаса камень и кирпич, дерево или металл. К возведению деревянных опор можно подойти по-разному, собрав их из обыкновенного бруса сечением 5х5 см или из более дорогого, но и куда более красивого резного дерева в виде фигурно перфорированных плит. Аналогично можно по-разному подойти и к созданию металлического каркаса – кому-то достаточно простого решения из металлопрофиля с размерами 20х40х2 мм, а кто-то выбирает более аристократичную и привлекательную металлическую ковку.

Как покрыть каркас поликарбонатом

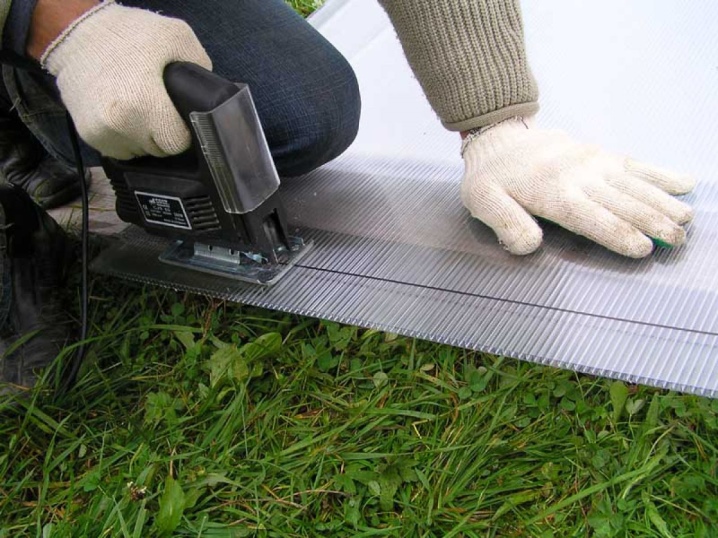

Начинать покрывать каркас поликарбонатом следует с процесса раскройки материала. Для этого используется маркер. Затем материал разрезается по линии разметки с помощью циркулярной пилы, имеющей мелкие зубья лезвия. Листы не должны вибрировать в процессе нарезки, поэтому их необходимо предварительно зафиксировать.

Затем осуществляется прочистка каналов сотового поликарбоната от опилок и стружки. Раскрой материала производится с учетом расположения каналов внутри него. Они должны располагаться так, чтобы влага свободно стекала с поликарбоната. При укладке этого материала необходимо следить за тем, чтобы логотип изготовителя всегда находился сверху, иначе поликарбонат утратит свои полезные качества.

После раскроя материала его следует поместить на каркас, наметив места креплений. Далее необходимо учесть, что от края панели до первого отверстия расстояние должно составлять больше чем 40 мм. Крепления должны располагаться с шагом в 35-45 см. Соединение панелей поликарбоната производится с использованием профиля из пластика, подобранного под цвет листа. Крепление панелей осуществляется с использованием саморезов и термошайб.

Важные нюансы обустройства навеса

В большинстве случаев для обустройства навесов используют металлопрофиль и поликарбонат. Как построить навес из этих материалов, описано ниже.

Металлопрофиль

Под металлопрофилем подразумевается профнастил, которые бывает нескольких марок:

• «Н» – кровля, несущие;
• «НС» – отделка, кровля;
• «С» – отделка, заборы.

Для снежных местностей и конструкций с большим шагом обрешётки лучше использовать «Н» с усиленными рёбрами. В противоположной ситуации подходит марка «НС». Имеет толщину больше 1 мм, волна не меньше 35 мм. Необходимо отметить, что волна может быть трапециевидной, прямоугольной или волнообразной. Для кровли лучше первый вариант – он жестче.

Формы изгиба металлопрофиляИсточник legkovmeste.ru

При создании навеса очень важно правильно рассчитать вес всей конструкции. С учетом этого показателя разрабатывается каркас, рекомендуется применять более легкие материалы.. Работа с листами:

Работа с листами:

• запрещено работать при сильном ветре;
• для резки материала лучше использовать ножницы;
• не стоит укладывать гидроизоляцию, если не будет утеплителя и стен;
• кровля должна быть ровной;
• чем меньше волна и уклон, тем меньше шаг обрешётки.

Видео описание

Как происходит создание полукруглого арочного навеса – в следующем видео:

По длине профиль надо закреплять снизу кровли, обязательно делается нахлёст в зависимости от угла ската. В определенных случаях применяется мастика для герметизации стыков. Крепление саморезами с уплотнителями. К обрешетке надо крепить в нижней точке: шаг зависит от ветрености региона. Любые царапины надо обработать краской.

Поликарбонат

Самый популярный вариант. Ниже будет рассказано о том, как сделать навес из поликарбоната, описаны главные моменты и нюансы работы.

Материал легкий, но прочный, имеет защиту от УФ, не ломается при достаточно сильных нагрузках, падении, легко сверлится и режется, представлен несколькими марками и большим выбором цветовых решений.

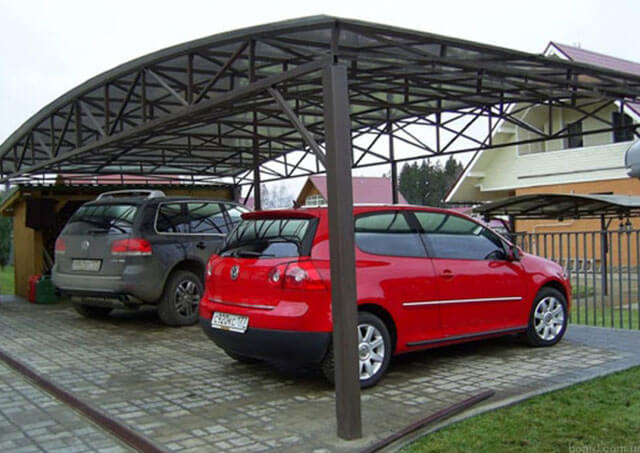

Навес для машины из поликарбонатаИсточник ironman64.ru

Есть несколько вариантов поликарбоната:

• профилированный – в нашей стране встречается редко;
• ячеистый/сотовый – имеют многочисленные ребра жесткости, легкие, прочные, могут гнуться, лучший вариант для кровли, бывает разных размеров и толщины, есть усиленный вариант (прочнее и тоньше);
• монолитный – альтернатива стеклу, листы больших размеров, в основном применяют для стен.

Учитывайте степень прозрачности материала. Для беседок и навесов лучше выбирать затемнённые, чтобы под ними не было душно.

При укладке листов важно помнить, что некоторые марки могут укладываться любой стороной к солнцу, а другие – только определенной. Каналы внутри листов обязательно должны быть направлены параллельно уклону

Монтаж при помощи саморезов с шайбами для этого материала и торцевым профилем. Отверстия для саморезов должны быть немного больше самих крепежей, не перетягивать их, обязательно отступать от края, отверстия делать только между рёбрами жёсткости.

Видео описание

В следующем видео наглядно про обустройство навеса из металлопрофиля и поликарбоната к дому:

Листы нарезают перед монтажом ножом, ножовкой или резаком (для листов до 4 мм), более широкие марки разрезаются электроинструментом. Торцы закрываются перфолентой, алюминиевой пленкой и торцевым профилем, не использовать скотч. Каркас под этот материал может быть облегченным, в виде полуарки, но предварительно надо уточнить допустимый уровень изгиба листов. Толщина листа влияет на обрешетку конструкции – чем она больше, тем шире обрешетка. Не забудьте, что сверху защитная пленка снимается в конце работы, а снизу – в начале.

Дерево

Как построить навес к дому из дерева своими руками? По сути, вся процедура мало чем отличается от других материалов. Только в данном случае используются другие крепежи. Дерево имеет ряд важных характеристик – материал очень простой в использовании и обработке. Конструкция служит очень долго при правильном уходе, экологически чистый, доступный и недорогой материал.

Навес для машины с коваными элементамиИсточник static-eu.insales.ru

После монтажа кровли надо подумать о создании сливных желобов. На последнем этапе обустраивается площадка. Проще всего засыпать участок гравием, но это не совсем удобный вариант. Необходимо снять верхний слой грунта, установить бордюр и потом засыпать щебень. Также можно уложить плитку или брусчатку, залить площадку бетоном или использовать древесину.

Как сделать своими руками?

С листами поликарбоната несложно работать, это лёгкий и надёжный материал, он не создает проблем во время разрезания, не крошится и не раскалывается. Поэтому вполне реально владельцу частного дома построить простенький навес из полимера самостоятельно. Расскажем подробнее, как это можно сделать.

Выбор места

Навесы в частных дворах имеют разное назначение, которое напрямую влияет на их местоположение.

• Козырек располагают прямо над входом, чтобы прикрыть крыльцо от зноя и непогоды. Под ним можно оставлять обувь, не боясь, что она промокнет, или остаться сухим, пока достаешь ключ от входной двери.
• Навес над террасой занимает больше площади, чем козырек у входа. Стена дома становится частью такой конструкции.
• Над зоной отдыха выстраивают отдельно стоящий навес, а также он может быть примыкающим к беседке, летней кухне, любой другой хозяйственной постройке. Нередко под навесом устанавливают мангал или печь барбекю, поэтому располагают зону недалеко от кухни, откуда придется носить посуду и продукты, а также, вблизи источника воды.
• Козырек над детской площадкой монтируют в хорошо просматриваемом месте, откуда легко наблюдать за детьми.
• Большой навес, скрывающий двор от самой калитки до входной двери жилого дома, позволит всегда иметь сухую и чистую придомовую территорию.
• Навес для автомобиля стараются располагать недалеко от ворот. Подъездной путь к нему должен находиться в безопасном для домочадцев месте.

Проект

Выбрав место для постройки, производят чертеж навеса из расчета размеров выделенной территории. Хорошо просчитываются опорные элементы и нагрузка на них кровельного покрытия. Учитывается количество материала, который понадобится для возведения козырька. Его лучше приобрести с небольшим запасом, чтобы покрыть возможные ошибки при монтаже навеса. Далее закупается материал, расчищается и разравнивается строительная площадка.

Установка опор

На подготовленной территории производят разметку: с помощью рулетки, веревок и колышков отмечают места под установку отпор. Количество свай зависит от размера навеса. Кроме 4-х угловых колонн, для больших покрытий понадобятся промежуточные опоры, их устанавливают с шагом 1,5-2 м.

В отмеченных местах выкапывают ямы глубиной 50-80 см и диаметром 40-50 см. На дне углублений делают дренаж – засыпают песок, щебень. Затем устанавливают столбы и заливают бетоном. С помощью уровня выравнивают опоры и оставляют их на несколько дней до полного просыхания цемента.

Каркас

Когда опоры установлены, переходят к монтажу каркаса. По верхнему краю опор производят обвязку: если каркас деревянный, устанавливают балки, если металлический – профилированные трубы. На обвязку монтируют обрешетку, укладывая деревянные брусья или приваривая металлические профили. На следующем этапе нужно подготовить и закрепить водосток.

Покрытие кровли поликарбонатом

На листах поликарбоната производят разметку согласно чертежу, маркером прорисовывают линии разрезов. С помощью циркулярной пилы раскраивают пластик, при этом листы хорошо фиксируют во избежание вибрации.

При раскрое следует учитывать направление каналов сотового поликарбоната, их расположение должно помочь влаге не скапливаться, а свободно покидать ячейки. Необходимо нарезать фрагменты точных размеров, чтобы края совпадали с балками, к которым им предстоит крепиться. По окончании кроя сотовые отверстия освобождают от опилок и стружек.

Укладывают кровельное покрытие защитной пленкой вверх, стараются, чтобы швы попадали на обрешетку, так как к ней монтируют поликарбонат. Крепления выполняются термическими шайбами, они должны отстоять от краев листов на 4-4,5 см.

Подшитые фрагменты полимера соединяют между собой пластмассовым профилем, совпадающим по цвету с поверхностью кровли. Швы, защищенные таким образом, не позволят влаге разрушать навес. Верхние торцы поликарбоната закрывают алюминиевой лентой. На нижние торцы устанавливают перфорированную защиту, она помогает конденсату просачиваться наружу.

Виды и назначение пристроенных навесов

Все предлагаемые сегодня навесы, которые можно пристроить к дому, могут быть классифицированы на две категории:

• Козырьки на консолях;
• Тенты, установленные на капитальные опоры.

Одна из особенностей консольных моделей заключается в том, что они могут иметь неограниченную длину, в результате чего такая конструкция может быть установлена вдоль фасада здания без стыков. В то же время у них имеются ограничения по ширине: этот параметр не может превышать 2 м. Делается это неслучайно, а в целях безопасности: при такой ширине навес будет надежно зафиксирован на стене и его не сможет вырвать ветер. В первую очередь эти конструкции предназначены для защиты дверей от солнца и осадков. В то же время, если к ним добавить кованые или резные козырьки, то подобное сочетание поможет придать оригинальный облик фасаду.

С помощью опорных навесов можно решать множество разнообразных задач:

• Организация места для летнего отдыха;
• Оборудование входа, бассейна, а также проходов рядом с домом, чтобы обеспечить защиту от осадков;
• Размещение автомобиля;
• Установка тента для зоны барбекю;
• Использование для хозяйственных нужд.

Поликарбонат — уникальный материал, из которого можно изготавливать крыши различных форм, включая односкатные, двускатные, пирамидальные, арочные, вогнутые и выпуклые. При желании владелец может видоизменить оформление навеса за счет применения цветного или тонированного стеклопластика.

Разработка проекта

Если у вас возникло желание добавить к своему дачному дому такую пристройку, как навес, то вам не помешает прежде ознакомиться с фото этой конструкции. Чтобы не ошибиться с выбором навеса, необходимо учитывать следующие параметры:

• Назначение и габариты объекта, который планируется возвести;
• Общая площадь участка, на котором будет создаваться навес.
• Характер возникающих ветровых и снеговых нагрузок, которые наблюдаются в регионе.
• Суммарное количество осадков, выпадающих за год.
• Глубина снежного покрова;
• Надежность стен и фундамента строения;
• Конструкция дома;
• Возможность подготовки необходимых материалов, инструмента и крепежа, а также наличие строительного опыта в том случае, если планируется самостоятельно выполнять работу по устройству навеса.

После этого приступают к составлению чертежа навеса из поликарбоната, пристроенного к дому, фото здесь лишними не будут. В нем необходимо отобразить фактические размеры: высоту, длину и глубину конструкции. На основании данной информации будет производиться расчет необходимого количества материалов для изготовления каркаса и кровли.

К примеру, чтобы изготовить навес для стоянки автомобиля, конструкция должна иметь следующие средние размеры:

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

• 250 x 500 см — для транспорта, длина которого не превышает 4 м.
• 350 x 660 см — для внедорожников и автомобилей, длина которых превышает 4 м.

Во время проектирования навеса, пристроенного к дому, фото нужно иметь под рукой. Но при этом нужно учесть, что его размеры должны позволять свободно заезжать машине с грузом под навес. В случае, если кровля имеет высоту более 230 см, будьте готовы к тому, что на транспорт будут постоянно падать осадки. Решить эту проблему можно следующим образом: для этого нужно установить крышу под другим углом.

Уход за навесом

Как любой другой, навес для крыльца из поликарбоната нуждается в водоотведении. Поэтому сразу по готовности кровли необходимо смонтировать водосточные желоба, трубы и обеспечить водоотведение. Затягивать с этим не стоит, так как сырость всегда губительно влияет на бетонные конструкции – замерзая, сырой грунт вспучивается значительно сильней, с лёгкостью ломая при этом и более значимые, массивные конструкции.

Сам профилированный поликарбонат в своём роде лучший поликарбонат для навеса и в каком-то специальном обслуживании не нуждается. Поэтому уход за навесом чаще всего заключается в контроле вертикального и горизонтального положения прогонов и столбов. При этом регулярно обновляется лакокрасочный слой конструктивных элементов.

Монтаж крыши навеса

Листы поликарбоната толщиной до 8 мм можно разрезать строительным ножом. Толстые панели можно разрезать пилой с мелкими зубьями. Все работы по резке листов следует выполнять только на плоских поверхностях.

Для монтажа используется дрель для высверливания отверстия в панелях. Уложите лист поликарбоната на каркас и закрепите саморезами. Диаметр крепежных отверстий должен быть на 2-3 мм больше, чем размер самореза.

Для соединения отдельных листов необходимо использовать специальный профиль. Края и открытые торцы панелей из поликарбоната закрываются специальной накладкой, перфорированной лентой с алюминием или микрофильтрами и заклеиваются герметиком.

Виды и свойства поликарбоната

Поликарбонат представляет собой полимерный пластик, который относится к группе термопластов. Готовые листы материала изготавливаются из гранул методом экструзии или литья.

Основными свойствами поликарбоната являются:

• Высокая прочность;
• Надежность;
• Стойкость к высоким температурам;
• Легкость;
• Эстетичность;
• Ударостойкость.

ВАЖНО: Для монтажа металлического каркаса понадобятся навыки сварки.

Существует два основных вида поликарбоната:

• Сотовый (ячеистый);
• Монолитный (литой).

Сотовый поликарбонат представляет собой несколько слоев гибкого углеродистого вещества. При использовании нескольких пластин полимерного материала возникают разъемы, которые по внешнему виду напоминают соты. Основными преимуществами ячеистого поликарбоната являются высокая теплоизоляция и отличная защита от шума.

Монолитный поликарбонат – это сплошной, без наличия проемов, лист прозрачного и прочного полимерного материала. Эксплуатационные особенности сотового и монолитного поликарбоната схожи, однако отличительными особенностями последнего выступает легкость и высокая ударопрочность.

Какой вид материала лучше выбрать

Поликарбонат может быть монолитным или сотовым.

Сотовый поликарбонат состоит из двух слоёв пластика, между которыми есть воздушные каналы

Сотовый поликарбонат устроен довольно просто. Это панель, в составе которой прозрачный или матовый пластик, уложенный слоями. Между собой они соединяются вертикальными рёбрами жёсткости. Из-за того, что между слоями есть воздушное пространство, материал прекрасно справляется с функцией теплоизоляции. Жёсткая конструкция листов не влияет на способность сырья гнуться. Объекты со сложными формами часто строятся с использованием поликарбоната.

Сотовый поликарбонат отличается между собой не только цветом и размерами, но и прозрачностью, минимальным радиусом изгиба и удельным весом

Отличие монолитного поликарбоната от сотового заключается в том, что в первом случае отсутствует воздушное пространство внутри листа. Прочность — одно из его главных преимуществ. Такой материал может быть прозрачным или матовым, иметь небольшой вес и поглощать ультрафиолетовые лучи.

Поликарбонат различают и по оттенку поверхностей. Существует довольно широкая цветовая гамма этого материала. Оттенок стоит подбирать в первую очередь исходя из того, какое предназначение будет иметь будущая конструкция. Например, бассейн лучше крыть материалом синего, бирюзового и зелёного цвета. А вот для теплиц советуют использовать прозрачный поликарбонат, который совсем непригоден для кровли беседки.

Монолитный поликарбонат состоит из листа без полостей внутри

Поликарбонат отличается по качеству, которое напрямую зависит от производителя. Известные марки следят за своей репутацией, поэтому приобретая их продукцию, можно не бояться, что экологичность или надёжность будут несоответствовать описанию.

Как сделать своими руками?

Простой навес из поликарбоната не сложно выполнить самостоятельно. Это легкий и удобный для монтажа материал, он не крошится и не растрескивается во время кроя. Расскажем подробнее, как построить арочное покрытие своими руками.

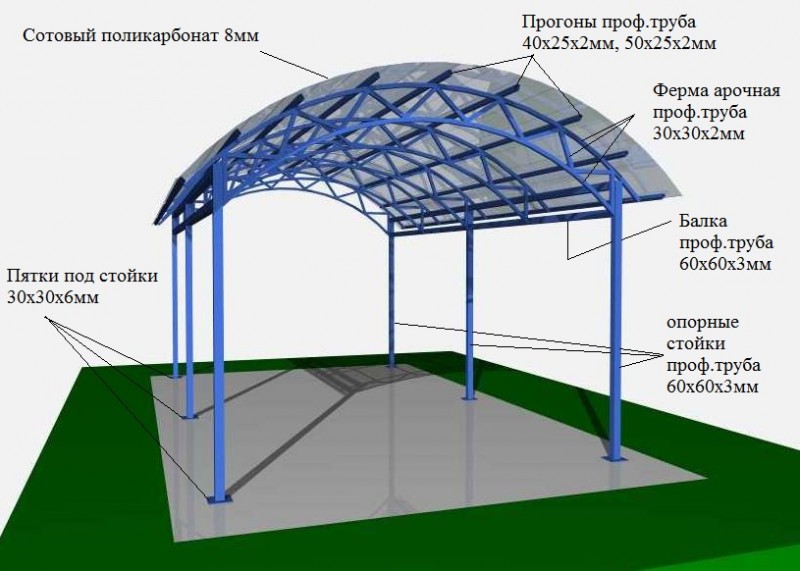

Чертежи и размеры

Прежде чем начать строительство, следует определиться, какой навес нужен – автомобильный, над беседкой, двором, зоной барбекю. Стоит найти место для предстоящей постройки, размер которой напрямую будет завесить от возможности территории. Затем составить схему будущей конструкции, произвести расчёты нагрузки кровли на опоры (с учетом снега). Необходимо также выбрать материал для навеса и рассчитать его количество.

Изготовление каркаса

Работа над конструкцией начинается с возведения опор. Для этого необходимо очистить и разровнять выделенную под навес территорию. Затем, согласно эскизу, с помощью веревки и колышек сделать разметки под опоры. Углубления (50-80 см) пробурить или выкопать лопатой, на дно засыпать песок, щебень. Когда ямы готовы, необходимо установить в них опоры, выровнять их с помощью уровня и залить цементом. Если навес большой, кроме угловых колонн, монтируют промежуточные с шагом 1,5 или 2 м.

Когда бетон просохнет, по верхнему краю опор делают обвязку с помощью профилированной трубы. Затем переходят к изготовлению ферм, их собирают отдельно. Сначала изготавливают шаблон одного прогона, к нему с помощью сварки крепят мелкие металлические детали. Остальные прогоны изготавливают по примеру первого. Готовые конструкции поднимают и приваривают к профилированным трубам верхней обвязки.

Монтаж листа

Раскрой и укладку листов поликарбоната производят согласно чертежу. Для этого на материале фломастером делают разметки, с помощью циркулярной пилы пластик раскраивают, затем освобождают торцы от налипшей стружки. Во время кроя следует учитывать направление ячеек сотового поликарбоната. Листы должны ложиться так, чтобы конденсат в них не скапливался, а имел возможность стекать под уклон кровли.

Монтаж листов происходит с помощью термокомпенсирующих шайб. Стыковать швы нужно так, чтобы они совпадали с металлическим профилем. Между листами оставляют зазоры до 3 мм, на расширение материала при нагреве на солнце. Крепеж к краю происходит не ближе 4-5 см. Стыковочные места закрывают профильными лентами с уплотнителем, подобранными по цвету поликарбоната. Верхние торцы прячут под алюминиевой лентой. Нижние стыки скрывают перфорированной защитой, она дает возможность конденсату не задерживаться в ячейках материала.

Строительство

Можно заказать изготовление поликарбонатного навеса в специализированной организации, а можно сделать его своими руками. Все, что для этого требуется, – наличие специального инструмента и некоторого опыта работы с материалом. Изготовление навеса начинается с проектирования, потом расчищается площадка, на которой он будет монтироваться, далее следует непосредственно монтаж. После того как навес смонтирован, можно приступать к его внешней и внутренней отделке. Ее каждый устраивает, руководствуясь собственным вкусом.

Проекты

Если отсутствует опыт в составлении проектов, можно обратиться за помощью к профессионалам, и на основании разработанного проекта самостоятельно сооружать навес.

Навесные системы делятся на несколько типов (они довольны просты, поэтому при наличии некоторой практики человеку под силу изготовить их самому).

Прямые поликарбонатные навесы. Это самое простое сооружение – оно легкое как в проектировании, так и в изготовлении. Угол между опорами и кровлей в таком навесе равен 90 градусам.

Подготовка

Удобнее всего монтировать навес на готовые стены и фундамент. Тогда никакой особенной подготовки не понадобится. Если же фундамента нет, его создание станет наиболее продолжительной частью работы.

Участок необходимо предварительно подготовить, сделать разметку. Сначала нужно выкопать ямы числом по количеству опор. Глубина каждой – 0,5 м. Размер – примерно 30х30 см. Сначала засыпается подушка из щебня, потом строго вертикально устанавливается опора, далее яма заливается раствором цемента. После этого нужно ждать 14 дней до полного застывания раствора.

Монтаж каркаса

Поликарбонатные листы лучше всего монтировать на саморезы с резиновыми шайбами. Резина воспрепятствует образованию трещин на материале. Поликарбонат хорош тем, что из него можно изготовить навес любого размера. Но каркас должен быть прочен и надежен, для его изготовления используется дерево или металл.

Деревянные части навеса должны быть обработаны специальными составами от гниения и грибка, металлические – от коррозии. Опорных столбиков у каркаса будет пять, размер их 9х9 см. Если нужен небольшой уклон навеса, то должна быть разница высоты между передними и задними опорами – примерно в 40 см.

Соединение вертикальных стоек происходит при помощи металлических уголков. После монтажа стропил можно заняться обрешеткой крыши. Поликарбонатные листы на саморезы нужно закрепить на обрешетку. Как будет выглядеть внешняя и внутренняя отделка – каждый решает самостоятельно.

Кровля

Листы поликарбоната укладывают вверх той стороной, что отражает ультрафиолетовое излучение. Найти ее легко – на ней есть маркированная защитная наклейка. Каждый торец полотна закрывается при помощи специальной ленты и торцевого профиля. Если конструкция не автономная, а пристенная, то со стороны стены дома соединение происходит специальными примыкающими профилями.

Композитные листы крепятся к каркасу не только кровельными саморезами, но и специальными термошайбами. Они защищают конструкцию от растрескивания и не подвержены воздействию высоких или низких температур.

Как определиться с выбором поликарбоната, смотрите в следующем видео.
