Как выбрать погружной насос для колодца

Основные типы

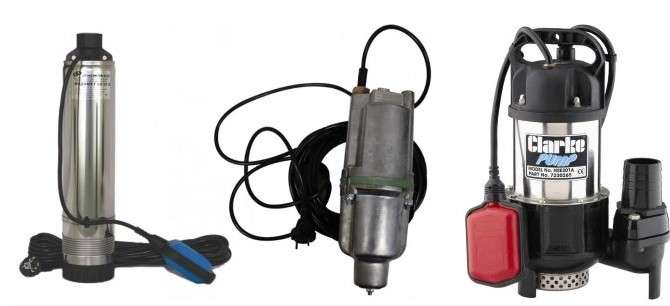

Погружные аппараты принято подразделять на следующие виды:

• Агрегаты со встроенной автоматикой. Такие насосы являются наиболее эффективным решением для оборудования системы автономного водоснабжения. Встроенная автоматика позволяет не только регулировать напор и давление жидкости в системе, но и оберегает устройство от перепадов напряжения в электрической сети, а также предотвращает работу «на холостом ходу» при недостаточной глубине. В качестве одного из ярких примеров можно привести погружной насос для колодца с автоматикой Grundfos и ему подобные.
• Устройства с так называемым «обратным клапаном». Такие модификации хороши тем, что их конструктивное устройство практически полностью исключает возврат воды из замкнутой системы обратно в резервуар.
• Вибрационные. Данный вид агрегатов позволяет использовать их в различных условиях и на больших диапазонах глубин. При этом, большинство подобных устройств способны работать с жидкостями сравнительно грубой степени очистки.
• Дренажные и фекальные. Этот вид агрегатов применяется для перекачивания воды с большим количеством посторонних примесей, суспензий и достаточно крупных инородных фрагментов.
• Устройства, основанные на принципе центробежного действия. Они являются достаточно универсальными, поскольку могут использоваться как в колодцах, так и в скважинах. Но они достаточно требовательны к предварительной фильтрации жидкости и сравнительно сложны в обслуживании и ремонте.

Установка и запуск насоса

Инструкция по установке и запуску насоса

Для того, чтобы подключить и запустить колодезный насос своими руками, понадобится:

• Собственно сам насос с электрокабелем.
• Стальной трос с ПВХ покрытием и (минимум) два винтовых зажима.
• Полиэтиленовая водопроводная труба, подходящего диаметра и длины.
• Обжимная муфта для присоединения напорного патрубка насоса к трубе. Муфту можно брать пластмассовую, но если глубина большая, то лучше латунную.
• Сантехнический лен и герметизирующая паста.
• Пластиковые хомуты для фиксации кабеля к трубе.
• Набор сантехнического инструмента (ключи, обрезной нож).

Видео в этой статье вам покажет подробную инструкцию по обвязке и подключению глубинного насоса. Отдельно отметим, что все резьбовые соединения должны быть надежно затянуты, а конец стального троса, который будет находиться в воде, нужно отдельно герметизировать, например, клеем на эпоксидной основе.

Чем отличается поверхностный насос от погружённого

Но если посмотреть на эти агрегаты с чисто эксплуатационной позиции, то их можно разделить на две группы: погружные и поверхностные. Первые опускаются в шахту колодца и погружаются в воду. Отсюда, в принципе, и их название.

Схема работы погружного насоса.

Вторые располагают у края гидротехнического сооружения, а в воду опускают трубу или шланг, на конце которого устанавливают сетчатый фильтр.

Схема работы поверхностного насоса.

Есть поверхностные модели небольшой массы, которые иногда опускают в сам колодец, где устанавливается платформа или поплавок. На это устройство насос и закрепляется. Это делается специально для того, чтобы эксплуатировать прибор зимой. Ведь внутри колодца температура даже в сильные морозы положительная.Рассмотрим две обозначенные позиции по отдельности.

На что обратить дополнительно внимание при выборе насоса для колодца

Важный критерий – цена оборудования. Сегодня она не является ориентиром качества. На рынке огромное количество колодезных насосов, особенно от отечественных производителей, которые прекрасно справляются со своими функциями, потому что адаптированы под российские условия эксплуатации. Их стоимость намного ниже, чем у зарубежных аналогов.

Надо обратить внимание, а снабжены ли насосы системой автоматики. Именно она дает возможность продлить срок эксплуатации агрегатов

Хотя ее наличие – это повышение цены. Поэтому производители предлагают простые системы типа выше обозначенного поплавкового выключателя. Или более сложные в виде блоков, которые отвечают за сухой ход, перегрев электродвигателя.

И третий критерий – материал, из которого приборы изготавливаются. Предпочтение лучше отдать нержавейке, а не пластику

Особенности

Насос для колодца почти всегда представляет собой погружной аппарат. Лишь изредка допускается использование поверхностных систем, потому что они не могут полноценно справиться с откачкой жидкости. Выбирать поверхностный аппарат неразумно и в тех случаях, когда сам источник воды удален от дома (независимо от высоты водного зеркала). Погружной насос назван так не случайно: его следует углублять в воду, по крайней мере, на 1 метр. Если уровень жидкости существенно сокращается, она уже не может охлаждать электрический мотор, и потому возникает риск его поломки.

В дачных колодцах монтируют те же насосы, что и в скважинах:

• шнековые;
• центробежного исполнения;
• вихревые;
• вибрационного типа.

Действует система за счет электромагнитных сил, то притягивающих поршни и штоки, то отключаемых автоматикой. В результате возникает перемена давления, и жидкость продвигается по контуру. Широко известные «Ручейки», «Водолеи» – это как раз вибрационные насосы

Мягкие цены и продолжительное использование несколько омрачаются всасыванием различной грязи, если насос неосторожно приближают ко дну больше чем на 1 метр

Как выбрать насос для колодца

В первую очередь должно быть соответствие производительности насоса и восполняемости колодца. Этот фактор особенно важен для старых источников воды, где после наполнения емкостей объемом 0,5-1,0 куб. м требуется длительная пауза.
Нет смысла гнаться за высокой производительностью и в том случае, если водой пользуется мало потребителей. Например, два взрослых человека, принимая каждый день душ, не смогут вылить воды более 5-6 куб. м в месяц.
А вот с высотой подачи воды ситуация обратная

Недостаточно измерить максимальную длину магистрали, важно учесть количество этажей и изгибов водопровода. Так как вода забирается у дна колодца, то необходимым аксессуаром помпы будет сетчатый фильтр

Он позволит не только очистить подаваемую воду, но и предотвратить ускоренный износ деталей насоса.
Для любых водяных насосов недопустима работа «в сухую». Поэтому пользователи часто привязаны к колодцу, чтобы своевременно отключить агрегат. Облегчить участь владельцам позволяют автоматические выключатели. Они бывают поплавкового или электронного типа.
Современная автоматика, которой некоторые производители комплектуют свои изделия, становится полезным функциональным наполнением, если домовладелец придерживается концепции «умный дом».
Во время полива сада и огорода важно не перегреть электродвигатель. У некоторых моделей есть защита от перегрева, которая автоматически выключит насос при достижении высокой температуры мотора.

В наш обзор попали 12 лучших насосов для колодца. При определении победителей учитывалось мнение экспертов и отзывы отечественных потребителей.

Дополнительное оборудование

Выбирая насосы для водоснабжения дома из колодца, надо обращать внимание и на элементы дополнительного оснащения, которые обеспечивают безопасность работы, а также эффективность и удобство использования насосов

Работать нормально и долго системе водоснабжения помогают вспомогательные и защитные устройства

К таким техническим устройствам, которые могут присутствовать в заводской комплектации насосного оборудования или приобретаться отдельно, относятся:

1. датчик уровня жидкости в системе, который защищает насос от работы на холостом ходу;
2. датчик, реагирующий на перегрев приводного электродвигателя и автоматически отключающий насос при наступлении нештатной ситуации;
3. обратный клапан, который не дает жидкости в системе насоса и трубопровода двигаться не в том направлении, что также защищает оборудование от работы вхолостую;
4. поплавковые выключатели, автоматически отключающие работу насоса в том случае, если уровень воды в колодце снижается до критического значения (кроме того, такие выключатели автоматически включают насосную установку, как только уровень воды в колодце достигает нормального значения);
5. гидроаккумуляторы, обеспечивающие работу насоса в щадящем режиме, а также отвечающие за бесперебойную подачу воды в систему домашнего водоснабжения;
6. реле давления, устанавливаемые на насосы с гидроаккумуляторами и обеспечивающие работу оборудования, предназначенного для водоснабжения дома, в автоматическом режиме;
7. фильтры грубой очистки, которые защищают внутреннюю часть насоса от попадания в нее твердых включений, содержащихся в составе перекачиваемой воды.

Как работает автоматика?

Главное предназначение автоматики заключается в бесперебойной подаче воды (или откачивании жидкости), а также в препятствовании выходу из строя двигателя агрегата в результате перегрева из-за отсутствия охлаждения.

Перегрев происходит, в основном, из-за падения уровня воды в резервуаре, проще говоря — обмелении колодца.

Для того, чтобы избежать подобных проблем, современные погружные колодезные насосы могут иметь следующие виды автоматической защиты:

• Механическая;
• Динамическая;
• Электрическая.

Механическая система автоматической защиты основана на достаточно простом принципе. Погружной насос, свободно дрейфующий в резервуаре, связан тонкой леской (или капроновой нитью) со специальным поплавком.

Как только уровень воды падает ниже определенного значения, ограниченного длиной лески, срабатывает датчик, выключающий питание.

Похоже на рыбалку с удочкой, только перевернутую с ног на голову.

Использование показателей давления предполагает более сложную схему. Здесь используется особый датчик, контролирующий напор воды в трубопроводе или в системе шлангов. Как только агрегат перестает всасывать воду и начинает подавать в систему воздух, датчик подает сигнал на контроллер, который мгновенно отключает устройство. В современных аппаратах такой датчик зачастую имеет возможность регулирования настроек. Такой принцип достаточно широко используется, например, в приборах для колодца с автоматикой марки «Водолей» и других популярных брендов.

Электрическая защита использует совершенно другой принцип предотвращения «сухого хода» двигателя. Дело в том, что при перекачивании водяных масс мотор потребляет гораздо большее количество электрической энергии, нежели при нагнетании воздуха. Встроенный датчик чутко реагирует на изменение «потребностей» двигателя в электричестве и блокирует работу силового агрегата.

Следующее видео наглядо демонстрирует как работает электронная система защиты автоматического погружного насоса:

Погружной насос

В тех гидротехнических сооружениях, где вода располагается ниже отметки 8 м, необходимо устанавливать погружной насос для колодца. Его опускают в толщу воды, поэтому сам агрегат изготавливают из материалов, не подверженных ржавлению. При этом сборка прибора производится с максимальной степенью герметичности.

Но надо отметить, что погружные насосы сильно уступают глубинным по степени глубины водозабора. В этом плане разница такая. Погружные могут качать воду с глубины 30 м максимум, глубинные 200-300 м.

Погружные агрегаты представлены на рынке широким модельным рядом. Отличаются они друг от друга способом закачки воды и конструкцией привода. Во втором случае это штанговые приборы и бесштанговые. Первые – это насосы, у которых электродвигатель располагается на поверхности гидротехнического сооружения, а камера забора воды внутри водяного слоя. Между собой обе части соединены штангой – металлическим стержнем, передающим вращающийся момент от мотора к крыльчатке.

Штанговые модели не являются бытовыми, поэтому на даче используют бесштанговые насосы. То есть те, в которых электродвигатель и камера забора воды находятся в одном корпусе.

Есть другая классификация погружных насосов, в которой отличительной особенностью является рабочий орган. Здесь приборы делятся на две группы: центробежные и вибрационные.

Погружной или поверхностный — какой купить?

Основным параметром, на который опираются при выборе насоса для колодца, является рабочая глубина. Если она большая, то предпочтителен погружной тип. Ну, а если уровень воды в колодце маленький, и качать воду предстоит почти с самого дна, то подойдёт как раз поверхностный насос. Его и с места на место просто перенести: он очень лёгкий.

Выбирая между погружным и поверхностным насосом, нужно руководствоваться прежде всего не их ценой, а качеством исполнения и условиями, при которых будет работать оборудование. Экономия может привести не только к поломке, но и к загрязнению колодца. В некоторых случаях возможно даже снижение уровня воды

Коэффициент полезного действия глубинного насоса больше, чем у работающего на поверхности. Эффективность последнего снижается из-за необходимости создания разрежения и всасывания.

Качество сборки корпуса и всех комплектующих погружного насоса должно быть очень хорошим. Его разгерметизация и поломка могут привести к попаданию масла в колодец, удаление которого сложная и дорогостоящая процедура.

Изучая технические характеристики конкретных моделей, обратите внимание на наличие или отсутствие защиты от «сухого хода». Если её нет, то эта модель не подойдёт

Большим плюсом для любого глубинного насоса является датчик, контролирующий перегрев корпуса. Хотя конструкция оборудования предполагает, что охлаждающей жидкостью является вода, его наличие не будет лишним.

К выбору насосного оборудования следует подходить основательно и ответственно. Экономия на нём может обернуться не только частыми поломками самого агрегата. Масляная плёнка, запесковывание, активизация плывуна, поднятие дна, снижение уровня воды в колодце – эти проблемы покупкой нового насоса нельзя решить. За их устранение придётся заплатить большую сумму опытным специалистам.

Рекомендации по выбору

Рекомендации по выбору насосов

Первое, что нужно будет выяснить, это количество воды, которое вам может понадобиться, и глубина, с которой ее нужно будет поднять:

• Если вода нужна для полива приусадебного участка, то вполне хватит насоса производительностью 1м3/час.
• Если же нужно сделать полноценную автономную систему водоснабжения с умывальником, санузлом и душем, то лучше подбирать насос производительностью около 3м3/час.

• Такой параметр называется дебит скважины, измеряется как отношение времени, за которое вся вода будет выкачана, ко времени восстановления исходного объема.
• И если для новой, выполненной профессионалами скважины, он известен (хоть и приблизительно), то в случае старого, давно существующего колодца, следует опираться на предыдущий опыт, плюс к этому измерить глубину от зеркала воды до дна колодца. Это поможет избежать установки слишком мощного насоса.

Второй важный параметр — это напор, который должен создать насос, чтобы подать воду к месту назначения с приемлемым остаточным давлением:

• Для неглубоких колодцев до 20 метров напор считают приблизительно так:
• 20м+6м (сопротивление трубы 30%)=26м.
• К этой цифре нужно еще прибавить величину напора по горизонтальному участку.
• Считают напор горизонтального участка в соотношении 1:5, каждые 5 метров по горизонтали добавляют 1м напора.
• Допустим, расстояние до дома с баком гидравлическим аккумулятором у нас 35м, получается, что 35:5=7м, складываем 26м+7м=33м.
• Берем небольшой запас и принимаем, что нужный нам насос имеет параметры: по производительности — 3м3/ч, по напору — 35м. С этими цифрами уже можно отправляться за покупкой насоса.

Еще несколько советов

Установка насоса с верхним уровнем водозабора

Так же лучше брать колодезные насосы с верхним расположением водозабора, в этом случае песок не будет попадать в насос и трубопровод.Итак:

• Вибрационные насосы для постоянной работы лучше не использовать. Они хорошо подходят для сезонного полива и нерегулярных нужд в значительном объеме воды. Главным преимуществом вибрационного насоса является его цена.
• В обычный колодец можно также поместить и скважинный насос. В этом случае, правда, следует позаботиться о дополнительной защите.
  Убедится, оснащен ли насос датчиком сухого хода, и возможно понадобится дополнительный кожух как элемент системы охлаждения. В каких случаях он нужен и каковы его параметры, указано в инструкции от завода изготовителя.
• Цена на каждый вид насоса может отличаться, в зависимости от фирмы и страны производителя.
• Самыми доступными будут отечественные и китайские варианты, но и надежность и экономичность у них далеко не на высшем уровне.
• Гораздо лучше по качеству и долговечности европейские фирменные насосы. Тут уж вам самим нужно будет решить вопрос, что дешевле: часто менять дешевые насосы, или долго работать на дорогом импортном.

В среднем хороший погружной насос при интенсивном ежедневном использовании может прослужить от 4 до 7лет. Бывали случаи, когда насосы работали даже более 10 лет. А отечественный или китайский аналог в среднем проработает полтора — два года.

Какой насос для колодца лучше – поверхностный или погружной

Поверхностные и погружные (или глубинные) насосы для колодцев отличаются друг от друга не только местом расположения по отношению к источнику водоснабжения, но и целым рядом других параметров.

Поверхностные

Поверхностные насосы, используемые для организации автономного домашнего водоснабжения, могут устанавливаться на поверхности земли, в непосредственной близости от шахты колодца. Для этого также может использоваться специальная плавающая площадка, располагаемая на поверхности воды в источнике. Выбирая для обслуживания водопровода в частном доме насос данного типа, надо иметь в виду, что такое устройство способно откачивать жидкость из подземного источника, глубина которого не превышает 8–9 метров. Если глубина колодца больше вышеуказанного значения, то для его обслуживания приобретают погружные насосы или поверхностные модели, оснащенные эжектором.

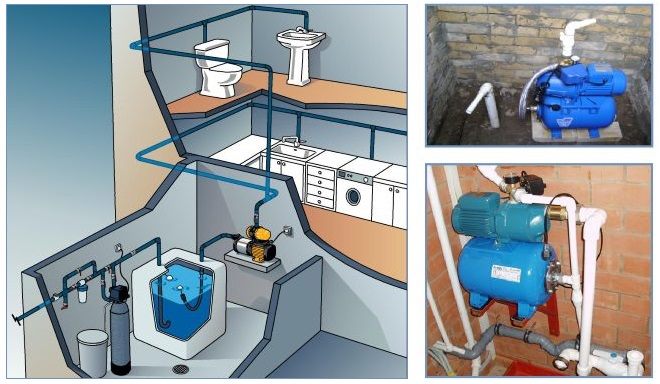

Схема водоснабжения с поверхностным насосом

В качестве поверхностных насосов используются преимущественно устройства центробежного типа, основным элементом конструкции которых является колесо, оснащенное лопатками. Откачивание воды при использовании насоса данного типа осуществляется посредством шланга или трубы, которые опускаются в шахту колодца.

К основным и наиболее значимым преимуществам использования для водоснабжения частного дома поверхностного насоса следует отнести:

• простоту эксплуатации, техобслуживания и ремонта;
• легкий доступ к устройству, что упрощает контроль за его работой.

Размещение поверхностного насоса в подвальном помещении

Среди недостатков насосного оборудования поверхностного типа, кроме серьезных ограничений глубины всасывания, обычно отмечают:

• достаточно сильный шум при работе;
• подверженность воздействию атмосферных осадков и других негативных внешних факторов.

При эксплуатации поверхностных насосных устройств для водоснабжения дома только в теплое время года их можно устанавливать под легким навесом, который обеспечит защиту от атмосферных осадков.

Летнее размещение поверхностного насоса над колодцем

Если же поверхностный колодезный насос для водоснабжения дома используется в круглогодичном режиме, то для его установки необходимо использовать теплое помещение или специальный кессон, заглубленный в почву ниже уровня ее промерзания. Если поверхностный насос обслуживает не колодец, а скважину, его устанавливают в самом доме, что является оптимальным вариантом.

Погружные

Погружные насосы на весь период эксплуатации помещаются в толщу перекачиваемой ими жидкости и фиксируются в источнике водоснабжения на расстоянии 50–100 см от его дна. Если уменьшить это расстояние, велик риск того, что насос вместе с жидкой средой начнет откачивать из колодца иловые отложения и песок, что не только снизит качество подаваемой в дом воды, но и приведет к выходу оборудования из строя.

Схема водоснабжения с погружным насосом

Если сравнивать погружной насос для колодца с поверхностным, стоит выделить следующие преимущества использования первого:

• способность откачивать жидкость из более глубоких подземных источников (даже при равной с поверхностным насосом мощностью приводного двигателя);
• минимальное количество шума при работе (это позволяет оснащать такими устройствами колодцы, расположенные в непосредственной близости от дома).

В большинстве случаев моторная часть погружного насоса – это герметичный отсек, в принципе не предназначенный для ремонта в бытовых условиях

Определение места установки

Лучше всего располагать напорную станцию максимально близко к точке забора. В этом случае снижается инерционность системы. Она быстрее реагирует на расход воды и оперативно восполняет его.

То есть вся система работает более ровно, без скачков давления, более стабильно. Так что в идеальном мире лучшим решением будет установка насосной станции в колодец. Что не всегда возможно.

При компактном монтаже насосная станция занимает совсем мало места и найти для нее точку установки довольно просто

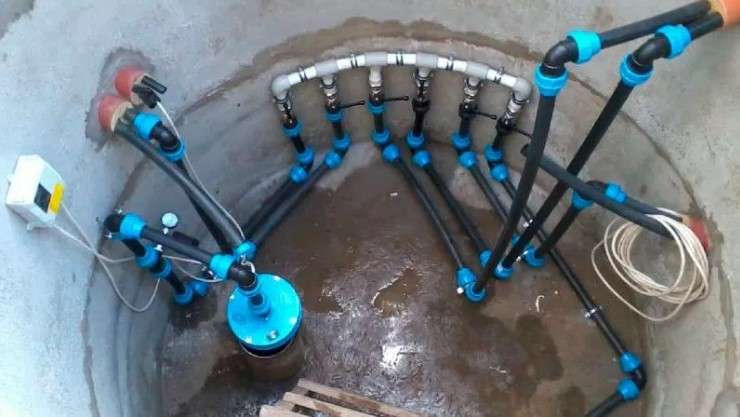

Вариант #1 – монтаж непосредственно в колодце

При установке в колодце решается проблема удаления станции от источника. Шумность механизмов тоже никак не отражается на комфортной эксплуатации — двигатель работает вне жилой зоны.

Есть и недостатки. В первую очередь улучшаются условия работы механизмов — главным образом повышенная влажность. Мероприятия по гидроизоляции и герметизации узлов не дают ожидаемого эффекта — по причине конденсата.

Монтаж станции внутри колодезной шахты могут выполняться двумя способами:

• съемное крепление с креплением за верхнюю поверхность шахты колодца;
• стеновой кронштейн в колодезном стволе.

Оба способа примерно равнозначны. Первый чуть проще, второй компактнее. Оба они мешают другим способам подъема воды — ведром, например, уже манипулировать неудобно, а неизбежно при этом капающая вода не прибавляет станции срока службы.

Дополнительно колодец потребует утепления наземной части. Конечно, температура воды и грунта на такой глубине неизменно плюсовая, но возможно поверхностное, локальное замерзание воды и образование льда — даже это для насосной установки совершенно противопоказано.

При такой установке возможна только летняя эксплуатация – зимой без утепления оборудования могут возникнуть проблемы

Вариант #2 – кессон или отдельное помещение

Еще существует вариант установки насосной станции в специальном служебном колодце, выкопанном у основного, служащего для водоснабжения — это называют установкой в кессоне. Альтернативой ему будет монтаж оборудования в наземном служебном помещении.

Кессонный способ монтажа имеет такие же плюсы, что и установка непосредственно в колодце. Тихо, близко к точке забора, удобно. Чаще всего кессон монтируется максимально вплотную к кольцам колодца — при много меньшей глубине залегания, естественно.

Из отрицательных моментов стоит отметить возможность образования конденсата. И необходимость серьезного утепления, причем самого тщательного. И, если возможно, борьба с конденсатом. Это все при самой качественной гидроизоляции — грунтовая влага в кессоне совершенно не нужна.

Тут же обязательные мероприятия по предотвращению попадания внутрь кессона талой или дождевой воды – в большинстве случаев они решается конструкцией люка. С остальным придется повозиться.

Постройка наземной подсобки специально для насосной станции совсем простая с позиции технологии. Но и тут требуется утепление. А, поскольку расположение наземное, то к необходимости утеплителя добавляются заботы об отоплении. Минусовые температуры недопустимы в помещении, где смонтирована насосная станция.

Если насосная станция монтируется в отдельном подсобном помещении, оно обязательно должно быть утеплено

Вариант #3 – внутри дома

Третий вариант размещения — внутри дома, в котором организовывается водоснабжение. Из-за шумности оборудования лучше всего его ставить обособленно — обычно для этих целей используют котельную или подвал. Но, в условиях дефицита места, монтаж может быть произведен в ванной комнате или прачечной, подвале или под лестницей.

В любом случае следует озаботиться шумоизоляцией. Иначе проживать в таком доме будет, мягко говоря, не очень комфортно. А если выбран вариант установки станции в подвале, то следует проконтролировать необходимость дополнительной гидроизоляции. Если в подвале влажно.

Когда насосная станция смонтирована в доме, всегда помним про удаление от питающего колодца. Этот фактор тоже может скорректировать точку монтажа уже относительно внутренней географии дома.

Если нельзя найти для станции тихое место, можно пойти иным путем и подобрать модель с большим гидроаккумулятором – насос станет реже включаться

Выводы

Если вам необходимо качать воду из колодца для водопровода в доме, тогда лучше всего взять устройство с поплавковым выключателем и рабочим колесом из чугуна или нержавейки, предварительно рассчитав напор и производительность. Берите агрегат с достаточной длиной сетевого шнура, чтобы не использовать удлинители.

Для выкачки канализационного колодца или сливной ямы лучше всего подойдет устройство из пластика, так как оно лучше справляется с агрессивной средой.
