Канализационные насосы для раковины и их особенности

Основные типы канализационных кухонных насосов

Оборудование данного типа обычно делят на следующие группы, отличающиеся возможностями и техническими характеристиками:

Санитарная канализационная станция

• Санитарные канализационные станции — установки, позволяющие подключать несколько приборов одновременно (раковина, посудомоечная или стиральная машина). Такие станции не оборудованы измельчающим устройством, поэтому для откачки сильно загрязненных стоков их лучше не применять. Кроме того, основная масса агрегатов данного типа предназначена для работы со стоками температурой 35-45 градусов.
• Стационарный канализационный насос обычно монтируется вне пределов кухни. Он позволяет обеспечить перекачку большого количества стоков на значительное расстояние. При обустройстве квартир такие агрегаты применяются редко.
• Станция принудительной канализации — наиболее эффективное оборудование, которое может быть размещено непосредственно на кухне. Отличается герметичным малогабаритным корпусом, предотвращающим распространение запахов канализации в помещение. Оснащена измельчающим устройством, способна транспортировать стоки на расстояние до 100 метров по горизонтали (подъем на высоту до 10-15 метров). Обладает высокой производительностью, работает в автоматическом режиме.

SFA SANIVITE — доступная стоимость

Наиболее подходящая для кухни установка бюджетного сегмента (стоимость около 14 тысяч рублей). Используется для перекачки стоков не фекального состава, подключение к унитазу не допускается. Канализационная станция SFA SANIVITE работает в автоматическом режиме, включение в работу происходит при достижении определенного уровня стоков (установлен датчик плунжерного типа).

Эксперты и потребители отмечают следующие особенности этого агрегата:

SFA SANIVITE

• Не требует дорогостоящего обслуживания, достаточно просто подключается к канализационной сети.
• При работе не создает шума.
• Способна перекачивать до 100 литров стоков в минуту, обеспечивая при этом их подъем на 54 метров.
• В зависимости от модификации может применяться для стоков с различной температурой (до 75 градусов).
• Отличается надежностью и существенным рабочим ресурсом.

Стоит отметить, что данная установка не оснащена измельчителем, но с кухонными стоками справляется весьма эффективно.

GRUNDFOS SOLOLIFT — канализационная установка с большими возможностями

Канализационные насосы GRUNDFOS SOLOLIFT не нуждаются в особом представлении, серия изделий этого бренда отлично знакома потребителям. В зависимости от модификации может применяться для отвода стоков практически от любых санитарно-технических и бытовых приборов. Может обеспечить работу нескольких устройств одновременно (унитаз, умывальник, биде, душ или ванная). Отдельные модели способны работать с горячими стоками (до 90 градусов в течение 30 минут), предусмотрена и установка измельчителя (тоже зависит от модификации).

• Максимальный напор до 6 метров (60 по горизонтали), может применяться при удаленном от стояка размещении.
• Применение системы фильтров предотвращает возникновение запахов канализации, обратный клапан препятствует обратному движению стоков.
• Режущий механизм исключает возможность возникновения аварийных засоров.
• Некоторые модели могут быть подключены к 4-6 устройствам одновременно.

Минимальная цена канализационной станции GRUNDFOS SOLOLIFT превышает 15 тысяч рублей.

SFA SANIACCESS PUMP — возможность работы с грязными стоками

SFA SANIACCESS PUMP

Помповая канализационная установка SFA SANIACCESS PUMP не имеет измельчителя, поэтому ее цена достаточно доступна (от 15 тысяч рублей). При этом агрегат может использоваться для откачки сильнозагрязненных стоков.

• Подъем стоков на 5 метров.
• Возможность одновременного подключения до 3 устройств.
• Максимальная температура стоков 70 градусов.
• Корпус с дополнительной звукоизоляцией существенно снижает уровень создаваемого при работе шума.
• Работает в автоматическом режиме.

Станции такого типа способны обеспечить работу любой кухонной техники.

Параметры выбора

Чтобы понять, какой насос для канализации лучше купить, рассмотрим основные характеристики для бытовых канализационных установок.

Тип канализационной установки

• Общего назначения. Устройство позволяет подключать несколько точек сброса, имеет высокую мощность
• Специального назначения. Подключается только к одному бытовому или сантехническому прибору (посудомоечная машина, душевая кабина и т.д.)

Мощность

Выбирать установку следует исходя из того, сколько приборов будет обслуживаться, какой диаметр и протяженность труб, их материал, наклон и другие индивидуальные характеристики. Представленная мощность устройств от 0,2 до 7 кВт. Если аппарат будет подключаться к одному стоку, то достаточно 400-600 Вт

Производительность

Максимальная производительность до 55м3/ч. Высокопроизводительные устройства дорогие, не всегда нужны в быту. Средний показатель от 4 до 11 м3/ч

Длительность работы

Насосные установки функционируют в автоматическом режиме, при поступлении стоков в резервуар. Постоянное обслуживание не требуется.

Энергоснабжение

Канализационное оборудование имеет однофазное или трехфазное подключение. Однофазное напряжение питания — 220 Вольт, трехфазное — 380 Вольт. Соответственно, если дом не запитан на 380 В, нет возможности использовать трехфазное подключение.

Материал корпуса

• Стеклопластик. Устройства дорогие, легкие, прочные, устойчивые к химии, коррозии. Срок службы более 50 лет
• Металл. Используется чугун или нержавеющая сталь. Самые надежные устройства
• Пластик. Недорогой материал. Небольшой срок службы в условиях агрессивной среды

Канализационные станции в пластиковом корпусе, но с металлическими элементами — компромиссное решение.

Наличие измельчителя

Канализационные насосы с измельчителем заслужили множество положительных отзывов, но есть установки и без режущего механизма, подключаемые там, где фактически исключено попадание в стоки твердых частиц — к душевым кабинам, ваннам, стиральным машинам и пр. Некоторые модели имеют систему самоочистки, что увеличивает срок службы устройства.

Измельчитель бывает нескольких видов, принцип действия которых такой же, как у других приборов с режущим механизмом, например, у садовых измельчителей и у измельчителей кухонных (диспоузерах).

Рабочая температура

Возможная температура жидкости указана в технических характеристиках устройств. Если планируется сливать в стоки кипяток, то, соответственно, следует выбирать установку с максимальной температурой.

Высота подъема и максимальный напор

Средний показатель высоты подъема от 7 до 10 м., а максимальный напор достигает 110 метров. Рассчитать требуемый напор непросто, нужно учитывать множество показателей. Без специалиста можно сделать примерный расчет: метраж горизонтального расстояния поделить на 10, прибавить вертикальное расстояние от насосной установки до края резервуара. Прибавьте 25% к результату — это показатель, который должен быть указан в технических характеристиках устройства.

Монтаж сололифта

При покупке принудительной канализационной системы обратите внимание на то, что различные сололифты предназначены для разных сантехприборов. Производители выпускают их отдельно для:. Производители выпускают их отдельно для:

Производители выпускают их отдельно для:

1. унитаза;
2. раковины;
3. ванны;
4. душевой кабины.

Совет от профессионала:

Диаметр входного отверстия сололифта должен соответствовать диаметру выпуска сливной канализационной трубы. В противном случае установка будет неправильной.

Монтаж принудительной канализации можно осуществить своими руками, призвав на помощь специалистов лишь для подключения ее к электросети. Принудительный слив устанавливается согласно инструкции.

Оптимальным вариантом считается такое расположение трубопровода, при котором его начало имеет строго вертикальное положение, а далее он проходит горизонтально, с некоторым уклоном. Основные параметры для горизонтальных и вертикальных участков трубопровода, а также значение уклона прописываются в техническом паспорте сололифта или в инструкции по монтажу.

На рисунке наглядно представлена обратная зависимость длины вертикального стояка от размеров горизонтального. Если вертикальный участок трубопровода поднимается на высоту не более 1 м, то длина горизонтальной трубы может быть 50 м. Но если высота трубопровода 4 м, в длину по горизонтали он не может превышать 10 м.

В качестве примера представляем фрагмент инструкции к принудительной канализации:

В устройство впуска вставьте сливную трубу от унитаза или сифона.
Противоположную часть сололифта подведите к канализационному стояку.
Подключите сололифт к электрической сети через розетку или напрямую, в щиток

Важно, чтобы система была обеспечена устройством защитного отключения (УЗО).

Таким образом, осуществить самостоятельный монтаж довольно просто при наличии хотя бы незначительных навыков. В иных случаях лучше доверить его специалистам. В остальном системы принудительной канализации практически не имеют ограничений в применении и станут отличным помощником в перепланировке жилья.

Иногда случается, что в приобретенной квартире сантехнические и подсобные комнаты располагаются не совсем так, как хотелось бы новому хозяину в соответствии с интересной задумкой интерьера. А может быть, просто в частном доме возникает необходимость переоборудовать коллектор с тем, чтобы доставить несколько новых бытовых приборов. В этих и других случаях может возникнуть проблема отвода стоков в центральный стояк. Решить вопрос без максимальных трат финансов, времени и сил поможет принудительная канализация (сололифт).

Подобное устройство представляет собой мощный фекальный насос со встроенным механизмом для измельчения фекального мусора и дальнейшей его транспортировки по трубам канализации.

Использовать такой принудительный насос актуально в таких случаях:

• Перепланировка квартиры или частного дома с изменением места кухни или подсобного помещения (прачечной);
• Необходимость установить в доме или квартире бытовую технику, работающую с водой, на нестандартных для этого местах;
• Монтаж и обустройство прачечной или санузла в подвальных помещениях, где канализационный трубопровод будет проходить ниже уровня центрального слива;
• Принудительная транспортировка стоков из сборного колодца частного дома до септика при условии слишком большой протяженности трубопровода.

• Так, с использованием подобного устройства удается избежать сложного, грязного и дорогостоящего ремонта по перепланировке здания;
• Компактность приспособления
  позволяет установить его непосредственно за или под сантехническим прибором, скрывая от посторонних глаз и не нарушая картинку интерьера;
• Мощность сололифта
  позволяет поднимать стоки в слив на высоту от 5 до 7 метров, и транспортировать их к накопителю на расстояние до 100 метров по горизонтали.
• Производительность и качество измельчающего механизма
  позволяет превращать фекальные стоки с содержанием мусора в воду кашеобразной консистенции, что дает возможность транспортировать её в слив по трубам малого диаметра (18-40 мм);
• Удобное расположение канализационных труб в помещении
  благодаря из малому сечению;
• Наличие в установке специального угольного фильтра
  , который предотвращает попадание неприятных канализационных запахов в помещение;
• Сравнительно низкий уровень шума установки
  , что делает применение сололифта максимально комфортным для всех домочадцев.

Устройство и назначение

Насос с измельчителем — поверхностная канализационная насосная установка, позволяющая организовать отвод стоков там, где сделать это при помощи самотечной системы нет возможности. Это небольшая пластиковая емкость с мощным встроенным насосом, который перекачивает стоки в канализацию. Перемещение стоков может быть как по вертикали, так и по горизонтали. Есть установки с измельчителем, которые могут подключаться к унитазам, есть без измельчителя — для «серых» стоков от раковин, душа, биде и т.д.

Область применения

Применяется канализационный насос в тех случаях, когда невозможно сделать самотечную канализационную систему. В большинстве случаев когда сантехнический прибор, стиральная или посудомоечная машинка установлены ниже входа в канализацию. Для этого и придуманы насосы принудительной канализации. Это решение позволяет переносить санузлы и технические помещения в подвальные или полуподвальные помещения.

Еще насос с измельчителем ставится если санузел решено сделать после окончания ремонта и канализация к месту предполагаемой установки сантехники не подведена. В этом случае устанавливаемая техника подключается к компактному канализационному насосу, а он подключается к канализации. В чем отличие? В следующем:

• диаметр отводных труб для канализационного насос намного меньше, чем для самотечной системы (28-40 мм);
• стоки могут подниматься вверх на высоту до 9 метров;
• горизонтальное отведение сточных вод возможно до 100 метров (требует наличия минимального уклона 1-4%).

Все это позволяет с минимальными затратами организовать подключение к существующей канализации практически в любом месте.

Устройство и принцип работы

Состоит канализационный насос из накопительной пластиковой емкости и насоса. Некоторые модели, которые могут подключаться к унитазу, имеют измельчитель. Уровень заполнения контролируется датчиком. Когда он срабатывает, включается измельчитель и насос, стоки выкачиваются в канализационную систему. Отключение контролирует второй датчик — он отключает питание, когда уровень стоков падает ниже определенной отметки. Это — упрощенный алгоритм действия напорной канализации.

Есть канализационные насосные станции рассчитанные на подключение устройств разного типа и количества. Самый простой предназначен для подключения одного или двух устройств, самый производительный — имеет три дополнительных патрубка (и один основной). Соответственно, в емкости есть одно или несколько входных отверстий (зависит от модели) и одно выходное отверстие. Ко входным отверстиям подключаются трубы, идущие от сантехники, а выход подключается к канализации.

Для откачки высокотемпературных стоков от стиральных и посудомоечных машин, ванных есть специальные модели, выполненные из термостойких материалов. Обычный канализационный насос с такой нагрузкой не справляется. Потому для подключения такого оборудования нужно искать определенные модели.

Виды

Условно эти устройства делятся на две категории:

• Бытовые;
• Промышленные.

Бытовые приборы используются для перекачки сточных вод и могут устанавливаться не только в загородных домах, но и квартирах. Промышленные — используются в многоквартирных домах и на подстанциях, которые подключены к канализационному коллектору.

Бытовые агрегаты различаются по месту установки и предназначению. Различаются они и по типу конструкции. Есть устройства, которые устанавливаются для использования одним потребителем, а есть насосы, используемые для принудительной канализации целого дома.

Насосы для канализации в квартире производятся в следующих вариантах:

• Для унитаза с измельчителем;
• Для кухни без измельчителя.

Туалетные

коробку, размеры которой соответствуют размерам сливного бочкаунитаз

Цвет корпуса прибора выбирается под цвет унитаза. Во время слива, заполняемое водой устройство, при помощи лопастей начинает измельчать сточные воды и туалетную бумагу. С более крупным мусором, например, средствами личной гигиены, оно справиться не может.

Такой агрегат может перекачивать сточные воды, температура которых составляет от +35 до + 50 градусов. Многие модели имеют дополнительные отверстия для подключения душа или биде.

Поэтому при выборе агрегата, температура воды играет не последнюю роль. Если она будет выше указанных показателей, то оборудование может испортиться. В некоторых моделях устанавливается реле, выключающее прибор, через полчаса, после перекачки горячей воды.

Кроме таких фекальных насосов, существуют и встраиваемые устройства с измельчителями, которые используются для подвесных унитазов. Их отличают компактные размеры, что позволяет прятать их за перегородкой из гипсокартона.

Существуют модели, в которых совмещены унитаз и насос. В такой конструкции отсутствует сливной бачок. Она подключается к водопроводу напрямую и занимает мало места.

Кухонные

Модели для установки на кухне называются санитарными. Их предназначение состоит в том, чтобы перекачивать грязную воду. В конструкции санитарных насосов отсутствуют измельчители, потому в воде не должно содержаться крупных фракций.

Кухонные канализационные насосыимеют несколько входов для подключения нескольких сливов из:

• Раковины;
• Ванной;
• Душевой;
• Умывальника.

При выборе агрегата для кухни, нужно обратить внимание на температуру сточных вод. Максимальная температура некоторых моделей составляет +90 градусов, что позволяет подключить к ним стиральную и посудомоечную машины

Важно: оборудование для кухни изнутри покрывается слоем жира, поэтому важно уделять время их периодической очистке.

Общие сведения

Насосы имеют три типа установки: погружные, полупогружные, поверхностные. Рассмотрим их основные общие характеристики в сравнительной таблице.

погружные	полупогружные	поверхностные
мобильность	исключено попадание жидкости  в мотор	простой монтаж
прочный корпус	при поломке не требуется демонтаж	стабильность при наличии воздушных пробок
защита от сухого хода	не испытывает химический износ	высокий КПД
подъем жидкостей с большой глубины	стандартная глубина всасывания до 6 м	сильный напор
простой монтаж	небольшой диаметр выходной трубы	большой срок службы
постоянное охлаждение	трудоемкий монтаж	воздухоохлаждаемые
бесшумная работа		при поломке не требуется демонтаж
возможность попадания жидкости в мотор		рабочая глубина около 9 метров
испытывает химический износ		высокий уровень шума
для ремонта требуется извлечение насоса

Погружные и полупогружные устройства представлены фекальными аппаратами (также встречаются модели этого типа среди дренажных и шламовых насосов). Чтобы понять, какой насос лучше для откачки канализации, ознакомьтесь с нашей статьей про фекальные насосы.

Канализационные установки и канализационные насосные станции (КНС) — поверхностные устройства, предназначенные для перекачки сточных вод. В резервуаре накапливаются стоки, с помощью насоса (или двух, работающих попеременно), они проходят через режущий механизм и перекачиваются в канализацию. Устройства имеют обратный клапан, приемный и дополнительный фильтры. Их используют:

• при густых стоках или стоках с содержанием крупных частиц
• если узкие трубы
• чтобы избежать засоров
• если в трубах недостаточное давление

Критерии выбора насоса

Производительность и энергопотребление

Чтобы канализационная система не засорялась и обеспечивала постоянный отток жидкости, необходимо с долей ответственности отнестись к выбору подходящего насоса. Есть ряд критериев, на основании которых можно найти подходящую вам технику. Помните, что каждый случай индивидуален, и агрегаты, рекомендованные другим, могут оказаться бесполезными в вашем случае.

Покупая канализационный насос для кухни, прежде всего, уделите внимание его производительность. Оптимальным считается вариант, когда оборудование способно перекачивать до 25 кубометров воды в час

Производительность имеет непосредственное отношение к количеству потребляемой электричества – чем устройство мощнее, тем больше энергии ему нужно для работы.

Есть экономичные модели, которые потребляют электричества мало, но при этом обладают такой же мощностью, как и более «ненасытные» агрегаты. Такие насосы не обязательно лучше остальных: дело в том, что у них нет запаса производительности, так что они вынужденно работают на износ в ситуациях, когда объем сточных вод больше обычного.

Пропускная способность и создаваемая сила напора

Важным критерием при выборе оборудования является его способность справляться с твердыми отходами. Насосы с измельчителем по этому параметру значительно превосходят те модели, которые такого приспособления не имеют. Рабочим элементом измельчителя могут быть ножи или режущие кромки. Ножи обладают высокой производительностью. Некоторые модели измельчителей способны к самоочищению, так что насос получает возможность функционировать без перерывов.

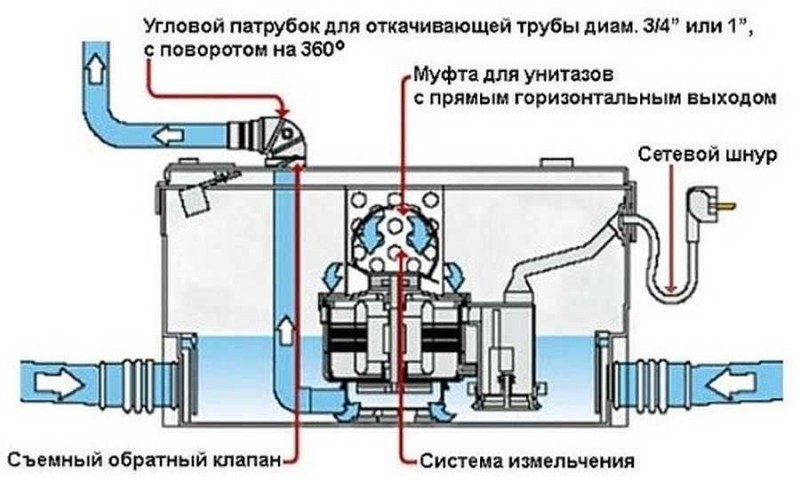

Фото: строение насоса с измельчителем

Также исправность работы оборудования зависит от диаметра выпускного отверстия: если оно достаточно большое, агрегат сможет пропускать через себя достаточно крупные пищевые отходы. Оптимальным считается размер выходного отверстия с диаметром, равным 80 миллиметрам.

Напор, создаваемый насосом, тесно связан с диаметром отверстия. Два устройства, укомплектованные двигателями одинаковой мощности, будут создавать напор разной силы при условии, что трубы, по которым осуществляется подача жидкости, имеют разный диаметр. При этом насосы с большими входными отверстиями обладают высокой мощностью, вследствие чего потребляют больше энергии.

Сила напора определяется исходя из высоты, на которую агрегат способен поднять жидкость. Обычно этот показатель варьируется в пределах 5-10 метров. Если речь идет о перекачивании воды по горизонтальным трубам, то расстояния будут больше – к примеру, насос с напором в высоту 10 метров способен передать отходы по проложенному горизонтально трубопроводу на расстояние до 120 метров. Конечно, это касается только «идеальных» условий, на практике все показатели оказываются немного меньше предполагаемых значений.

Материал изготовления

В быту желательно использовать пластиковые насосы – они обладают высокой износоустойчивостью и отлично переносят воздействия окружающей среды. Пластик является одним из самых долговечных материалов, он нетребователен к условиям эксплуатации и ухода.

Что касается насосов, предназначенных для использования с металлическими трубами, они зарекомендовали себя хуже. И сталь, и чугун подвержены действию коррозии, так что через некоторое время приходят в негодность.

Фото: насос из белого пластика

Особенности конструкции и способ установки

Желательно покупать насосы с вертикальными, а не горизонтальными патрубками. Это облегчит монтаж устройства. Если вы решили приобрести насос с горизонтальными патрубками, для его подключения вам понадобится специальный переходник.

Некоторые модели изделий оснащены не одним, а сразу несколькими входящими патрубками – это на случай, если на кухне есть несколько источников сливных вод. Такие устройства имеют достаточную мощность для того, чтобы обеспечить отток жидкости большого объема. Если вы планируете подключить к насосу с несколькими патрубками шланг посудомоечной машины, убедитесь, что изделие может работать с горячей водой.

Когда нужен насос

                Необходимость
установки насоса возникает в следующих ситуациях:

• перепланировка квартиры, перенос ванной или кухни в другое помещение;
• реконструкция или расширение частного дома;
• изменение конфигурации трубопроводов;
• если расположение горизонтальных труб, соединяющих кухонный насос принудительной канализации со стояком, не позволяет сточным водам перемещаться самотеком.

Сточные воды несут большое
количество органики и твердых отходов. Если уклон труб не позволяет им
эффективно выводиться, частицы будут оседать в одной точке, образуя засор.
Прочистка решит вопрос только на некоторое время, скоро пробка возникнет снова.
Принудительный насос для
канализации создает необходимое давление, исключающее опасность
скопления органики в одной точке. При перепланировке часто увеличивается длина горизонтальной части
канализации, что также требует создания напорной системы.

Иногда сантехнические приборы или устройства переносят
в подвал. Например, это
делается при создании отдельного помещения для стирки или иных процедур. При
этом, уровень слива
технических устройств заведомо оказывается ниже точки подключения к стояку. Нередко
выводить стоки приходится через потолок. В таких случаях насос для слива канализации становится необходимым
устройством, без которого организовать отвод сточных вод не получится.

Советы для установки насоса на кухне

Если придерживаться определенных правил при монтаже, то работу по установке оборудования можно совершить самостоятельно.

Рекомендации, которые следует учесть:

1.устанавливать насос можно в любом участке помещения. Иногда для этого подготавливают ниши, либо устанавливают под мойкой, других открытых пространствах. Следует учесть, что стоки сливаются самотеком, поэтому трубы укладывают под наклоном до четырех сантиметров на погонный метр, либо вертикально.

2.стоит исключить большое расстояние от подводящей трубы до канализации, иначе придется применять ни один насос.

3.размер отверстия для выпуска воды влияет на эффективность работы прибора.

4.каждая помпа должна иметь отдельный выход в канализацию.

5.при очень длинной отводной трубе, находящейся ниже расположения насоса, рекомендуют установить воздушный клапан, чтобы обеспечить завоздушивание трубопровода.

6.для подключения устройства к питанию монтируют отдельную линию, идущую от щитка, прибора автоматического отключения в 30 миллиампер.

7.для осуществления подвода трубы к насосу применяют только полипропиленовые трубы, отличающиеся высокой прочностью.

8.если к кухонному насосу будет подключена машинка стиральная либо посудомоечная, то выбранная модель должна иметь достаточную мощность и высокий уровень температуры перегоняемой жидкости.
