Опрессовка наконечников кабеля

Типы и их параметры

По расположению прижимных поверхностей среди электромонтажных кримперов существуют определенные модели, которые используются при проведении электромонтажных работ. Кримперы могут быть как универсальными, так и узкоспециализированными. Например, к последним можно отнести инструмент, предназначенный исключительно для обжимки коаксиальных кабелей, либо же для работы с автомобильными наконечниками.

Первые могут оснащаться сменными матрицами под множество типов коннекторов, их еще называют кримперы со сменным модулем. Такие модели обладают дополнительным функционалом, вроде лезвия для удаления изоляции.

Кримпер со сменными матрицами (модулями).

Существуют кримперы, предназначенные для работы со шлангами, например, фреоновыми.

Нередко это мобильный ручной инструмент с гидравлическим приводом, выполненным в виде насоса с рычагом подкачки давления, что обеспечивает высокое прижимное усилие.

Рынок обжимного инструмента заполнен как дорогостоящим фирменным оборудованием, так и дешевыми китайскими кримперами, среди которых приходится выбирать и профессиональным электромонтажникам, и новичкам в своем деле.

Вам это будет интересно Подключение греющего кабеля

Как выглядит автоматический кримпер

Автоматический кримперы

На рынке представлены автоматические варианты, которые также пользуются спросом. Среди них можно выделить следующие типы обжимников:

Мобильную полуавтоматическую версию — это прежде всего модифицированный ручной кримпер, предусмотренный съёмной матрицей, храповым механизмом и устройством разблокировки.

Полностью автоматические модели имеют гидравлический, электрический или пневматический механизм, что упрощает обжатие коннекторов. Как правило, настольные или стационарные кримперы способны выдержать большую нагрузку и, соответственно, отлично справляются с выполнением своих функций. Такие устройства незаменимы на автоматизированных сборочных линиях электрооборудования.

Ручной обжим

Ручной кримпер

Важно отметить, что у механических моделей принцип работы схож с обыкновенными клещами. Ручной обжимник используется для опрессовки неизолированных наконечников кабеля, контактных разъемов, клейм и контактных гильз разного размера

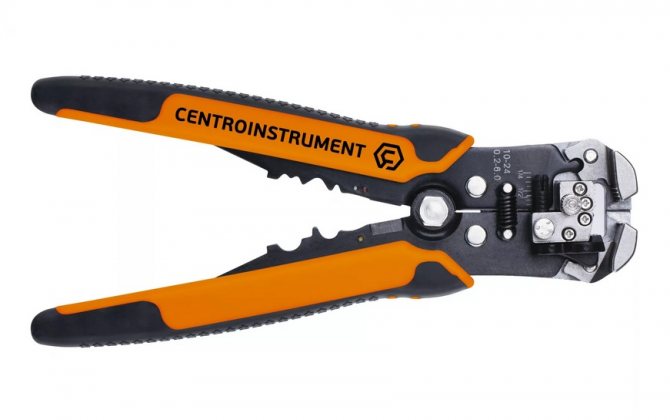

Если у ручного обжимника есть специальные лезвия (обычно они располагаются в месте крепления ручек), то этот инструмент можно применять еще и для разрезания кабелей и проводов.

Обратите внимание! Такие модели, как правило, предназначены для работы с проводами небольшого сечения, так как обжимают ограниченную группу наконечников. Для каких целей применяют обжим

Для каких целей применяют обжим

Типы наконечников для обжима силового кабеля

По типу различают следующие изделия:

• медный – применяется только для медных кабелей. Совмещение с алюминиевым запрещено ПУЭ;
• алюминиевый – то же для алюминиевой электропроводки;
• алюмо-медный – применяется при необходимости соединения алюминиевого кабеля с медным контактом.

Соединение при помощи гильзы – надежно и аккуратно при правильном выполнении
Полезно знать! Только правильный выбор типа изделия обеспечит необходимую плотность контакта и избавит от необходимости частых ревизий силового оборудования или соединений, независимо от потребляемой мощности.

Но многое зависит и от правильности производства опрессовки. Об этом сейчас и поговорим.

Наконечники для проводов под опрессовку: основные характеристики

Наконечники (оконцеватели) проводов – универсальные детали, используемые для контактного соединения кабелей. Применение подобных изделий положительным образом сказывается на функционировании электрической цепи в целом. На рынке представлен огромный ассортимент наконечников различного типа, поэтому потребителям не составляет труда подобрать соответствующий вариант для выполнения определенных работ по электромонтажу.

Производители предлагают большой ассортимент наконечников разных видов

Наконечники для многожильного провода позволяют создать надежное соединение с различными компонентами электроцепи:

• винтовым зажимом;
• клеммником;
• бытовым электроприбором;
• другим кабелем.

Наконечники отлично проявляют себя в цепях, где часто возникают сильные вибрации. Их также можно применять в тех случаях, когда стандартные методы соединения не подходят. Например, если жилы имеют недостаточную длину, нельзя будет использовать метод пайки или сварку. Для опрессовки проводов в такой ситуации на оголенный конец просто устанавливается наконечник или гильза, после чего этот участок обжимается.

Преимущества применения наконечников:

1. Пучок жил остается нетронутым, он не расплющивается и не разваливается.
2. Зона соединения не обгорает и не нагревается.
3. Сохраняется целостность проводов.
4. Металлические жилы надежно защищены от попадания влаги и воздуха.
5. Все провода пучка принимают участие в передаче тока.
6. Наконечники обладают большой площадью контакта.

Благодаря наконечникам пучок проводов остается целостным и не разваливается

Соединение кабелей методом опрессовки используется на производстве (подключение силовых линий) и в бытовых условиях. Популярность этого способа, в отличие от применения обычных зажимов, обусловлена высокой надежностью. Кроме этого, соединить провода с помощью наконечника гораздо легче, чем при использовании пайки или сварки.

Подготовка к опрессовке

Для опрессовки при помощи кабельного наконечника нужно подготовить провод. Как это сделать смотрите в таблице ниже.

Фото	Действие
	Измерить глубину хвостовика, прибавить 5 мм и сделать отметку на кабеле
	Очистить жилы от изоляционного слоя, проверить, чтобы край был ровным
	Обезжирить провод и надеть на него наконечник, жилы должны плотно входить внутрь хвостовика

Порядок опрессовки кабельных наконечников и гильз

Для опрессовки толстостенных наконечников и гильз лучше всего использовать гидравлический пресс. В набор пресса изначально входят универсальные матрицы под любые наконечники и провода.

Ни в коем случае не используйте не предназначенный для обжима инструмент (молоток, зубило и др.). Контакт опрессованный подобным образом не прослужит долго, особенно если будет постоянно испытывать большие нагрузки.

Следующий вопрос, который возникает у несведущего пользователя: а сколько раз я должен обжать прессом наконечник? Один, два или три раза?

Это зависит от 2-х параметров — от длины наконечника и ширины матрицы.

В инструкции по эксплуатации пресса, которая идет в комплекте с инструментом есть табличка, где указывается требуемое количество обжимов. Учтите, что данная таблица предназначена для наконечников и гильз, сделанных по ГОСТ.

Наконечник вставляйте в пресс так, чтобы маркировка сечения матрицы (35-50-70 и т.д.) отпечатывались на лицевой стороне наконечника, а не сбоку или снизу.

1. первую по счету опрессовку делайте ближе к лопатке (там куда вставляется болт);
2. следующие обжимы производите по порядку, двигаясь от лопатки к хвостовой части наконечника.

Для соединительных гильз действуют те же самые правила.

Делать нужно именно в этой последовательности, потому что при каждом нажиме пресса наконечник имеет свойство удлиняться (иногда до десяти процентов!).

И если вы начнете прессовать с конца (не от лопатки), при последнем обжиме, с большой вероятностью, у вас в конце гильзы образуется пустота. И вы не добьетесь того контакта, который был необходим. В первую очередь, это касается всех алюминиевых изделий. Для меди это еще не настолько критично.

При обжиме со стороны лопатки наконечник будет как бы налазить на жилу, все более уплотняя соединение. Изолированные наконечники имеют даже специальную цифровую маркировку, подсказывающую порядок прессования.

Опрессовка заканчивается в момент, когда матрицы смыкаются между собой. Если вам необходимо выполнить две или три опрессовки, отступаете 2-3 мм от предыдущего места обжима и продолжаете обжим.

При опрессовке допустимо образование небольшого облоя. Его можно убрать или сточить напильником. Очень распространенная ошибка — образование больших «ушей» на наконечнике. Это получается в результате не правильного выбора матрицы.

Если такие «уши» все же появились, не стоит их спиливать под ноль до основания гильзы. Иначе может образоваться щель в наконечнике и ослабнет контакт обжима. После того, как наконечник обжат, желательно заизолировать место между тем, где заканчивается хвостовик и оставшейся неизолированной частью жилы. Лучше всего для этого использовать термоусаживаемые трубки.

Обжим моножильных проводов

Многие часто задаются вопросом, можно ли обжимать моножильные провода? Да конечно, делать это не запрещается, только использовать для этого нужно соответствующий инструмент. Обыкновенные кримперы здесь уже не подойдут, так как они рассчитаны на меньшее усилие, которое необходимо при сжатии моножилы. Придется закупать для этого специально предназначенные пресс клещи ПК-16у или ПК-35у.

Это универсальный инструмент и работать им можно также для обжатия и многожильных проводов.

Чтобы обжатие на моножиле получилось качественным и внутри гильзы не было люфта, основное правило здесь — выбирайте гильзу или наконечник на один размер меньше чем сечение прессуемого провода. Еще этими клещами удобно прессовать одновременно несколько проводников в одной гильзе. Делается это например при соединениях в распредкоробках.

Пять правил опрессовки

Подводя итог вышесказанному, если вы хотите получить качественную и долговечную опрессовку, вам необходимо придерживаться пяти правил:

• Правильно выбрать наконечник и по материалу и размерам.
• Грамотно зачистить жилу.
• Воспользоваться специализированным инструментом. Опрессовка зубилом запрещена!
• Подобрать нужную матрицу.
• Соблюсти последовательность обжима.

Конструкция и виды

Изделие состоит из 2-х элементов:

• ТОКОПРОВОДЯЩАЯ ТРУБКА. В процессе ее изготовления применяется электролитическая медь с обязательным лужением.
• ПОЛИАМИДНЫЙ ФЛАНЕЦ, ИЗОЛИРОВАННЫЙ.

Если говорить простыми словами, кабельные наконечники НШВИ — медные трубки, обработанные с помощью гальваники и имеющие один развальцованный конец (для ввода многожильного проводника). Вторая часть изделия — полиамидная манжета, обеспечивающая надежную изоляцию и защиту от напряжения.

В процессе изготовления применяется специальный тип меди, что обеспечивает надежное соединение в месте контакта и исключение повреждения проводника из-за давления винта. Сегодня можно купить наконечник НШВИ сечением 0,25-150 мм.

По конструкции устройства бывают двух типов:

• Одинарные.
• Двойные.

Первые предназначены для обжатия одного, а вторые — двух многожильных проводов одновременно. В этом и заключается их главное преимущество. К примеру, при подаче питания на АВ (автоматический выключатель) удается исключить из цепи дополнительную перемычку из проволоки. Исходя из особенностей каждого из видов, размер пластикового фланца различается.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Энергосберегающие люминесцентные лампы, стоит ли их использовать

Кроме уже рассмотренного типа изделия, существуют и другие типы:

• НАКОНЕЧНИКИ ТМЛ — используются для обжима кабелей из меди и алюминия посредством опрессовки для последующего подключения к шине или оборудованию. ТМЛ бывают двух видов — медные и алюминиевые. Первые применяются для подключения кабелей из меди, а вторые — из алюминия. Луженые изделия ТМЛ используются одновременно с проводниками из меди и алюминия для опрессовывания и пайки.
• НАКОНЕЧНИКИ НВИ И НКИ — подходят для оконцевания гибких (многожильных) проводников из меди. Используются при сборке электрических схем, когда в процессе соединения применяется винтовая фиксация. Кольцевые наконечники, как правило, применяются для обеспечения стационарного подключения к электрическому оборудованию. Если в будущем требуется разборка схемы и перекроссировка зажимов, стоит задействовать НШВИ. Благодаря его применению, не нужно демонтировать крепление — достаточно послабить зажимной винт.

Типы наконечников под опрессовку

Для каждого обывателя ярким примером неправильного подключения проводов является лестничный распределительный щит, у многих владельцев квартир провода в щитке оплавлены, есть скрутки. Наконечники для проводов под опрессовку могут избавить граждан от возможности нагрева и возгорания электрической проводки как следствие некачественного контакта проводов, отсутствие наконечников кабеля.

Когда между подключаемым кабелем или проводом и устройством подключения хороший контакт, минимизируется сопротивление перехода, и при увеличении токовой нагрузки на контактную группу они могут нагреваться в случае плохого контакта. Гильзы и наконечники имеют назначение снять или минимизировать переходное сопротивление, иными словами, исключить некачественный контакт, под болт или винт.

Качественный контакт в соединении, переходное сопротивление:

Качественный контакт в соединении, переходное сопротивление

Для проведения опрессовки (обжим для наконечников) проводов и кабелей применяются специальные изделия — наконечники и гильзы. Наконечники могут быть для многожильных проводов и одножильного провода, они подразделяются по назначению и виду провода, для которого применяются (медный или алюминиевый).

Для опрессовки медных жил кабеля используются наконечники, изготовленные из цельнотянутой медной трубки, которая с одной стороны сплющена и имеет отверстие под винтовое соединение. Этот вид наконечников бывает:

• с разными диаметрами под провод и крепежное отверстие, не имеющий защитного покрытия;
• под опрессовку электролитический луженный с разными отверстиями под крепления.

Маркировка этого вида наконечников следующая:

• без покрытия, ТМ – Х – У, где Х — это сечение провода, У — это размер отверстия под крепление;
• с покрытием, ТМЛ – Х – У.

Наконечники

Существует еще вид наконечников с контрольным окошком, это луженные медные изделия для оконцовки жил кабеля и проводов. Особенность этого вида — возможность исполнителя оконцевания контролировать правильность опрессовки через контрольное окно. Маркируется этот вид изделий как ТМЛ(о), примечательно то, что их можно устанавливать на концы кабелей при помощи припоя и пайки, что почти полностью снимает величину переходного сопротивления.

Довольно часто в электротехнике встречается соединение алюминиевого провода с медным кабелем, в этом случае рекомендуется применять алюмомедные наконечники для качественного соединения алюминиевого провода и медной шины щита.

Алюмомедный наконечник

С уменьшением габаритных размеров приборов и устройств популярными наконечниками для оконцовки стали штифтовые изделия. Они применяются в электрооборудовании и автоматических выключателях в устройствах защиты. С уменьшением зажимных креплений штифт — наиболее оптимальное решение для хорошего контакта. Маркируется этот вид как НШП.

Наконечники НШВИ

Кабельные наконечники под опрессовку НШВИ, — это штыревое втулочное с изоляцией изделие. Электролитическая медь — это материал, из которого он изготавливается, на тыльной стороне устанавливается изоляция, которая толще металлической части. Когда оконцованный провод этим наконечником вставляется в гнездо, под зажим снаружи остается только изолированная его часть. В промышленности и в быту этот тип наконечников применяется для кабеля до 35 кв.мм сечением, опрессовываются они специальным инструментом.

Обжимной наконечник для провода НШВИ:

Обжимной наконечник для провода НШВИ

Есть несколько модификаций этого наконечника, которые отличаются по количеству подключаемых проводов в одном наконечнике. Для двух кабелей маркировка имеет вид НШВИ2, конструкционных отличий в этом наконечнике нет, та же металлическая часть и ПВХ манжета, но диаметр гильзы (юбки) больше, рассчитан для двух проводов.

Особенности работы с НШВИ

Наконечники кабельные этого вида предназначены только для многожильных кабелей, их нельзя применять в оконцовке проводов с одной жилой. Для жестких (одножильных) проводов применяется опрессовка втулками (гильзами) без изоляции. Опрессовка многожильного провода проводится следующим образом:

• выбирается сечение провода, подбирается марка наконечника, в который жилы должны входить свободно и плотно со стороны юбки;
• на практике подбирается тип наконечника с некоторым запасом. Пример: провод ПВ-3 сечением 1,25 кв.мм может оконцовываться наконечником от 1,5 кв.мм. Сечение юбки — до 2,5 кв.мм.

Особенности использования наконечников НШВИ

Для изготовления штыревых втулочных наконечников используется электролитическая медь. На тыльной стороне изделия располагается изоляция. Чтобы предотвратить повреждение металла коррозией, медь обрабатывается с помощью гальванического лужения. Размер этих наконечников варьируется в пределах 0,25-150 мм.

При обжиме НШВИ значительно экономится время, что позволяет упростить процесс подключения электротехнических устройств. Наконечники пригодны для бытового использования. Они предназначены для обжима многожильных проводов любого типа. Производители выпускают НШВИ двух видов. Одни наконечники применяются для обжима одного провода, а другие рассчитаны на два.

Изделия маркируются следующим образом:

1. Одинарные – первая цифра маркировки означает размер сечения, а вторая отображает длину контактной части.
2. Двойные – цифра «2» в скобках указывает, что данный наконечник предназначен для сращивания двух проводов, а следующее число означает, каков размер сечения каждого из них.

Размеры обжимных наконечников НШВИ бывают от 0,25 до 150 мм

Желательно, чтобы размер хвостовика в наконечнике был немного больше, чем сечение провода, т. е. его оголенных жил. Так, для кабеля 1,25 мм следует приобрести НШВИ сечением 1,5 мм.

Основные правила обжима проводов наконечниками втулочного типа

Качественно соединить провода с помощью наконечника можно и в домашних условиях, не имея профессиональных навыков и знаний. Для этого нужно придерживаться основных правил:

1. Правильно подобрать тип и размер наконечника для проводов под обжим.
2. Тщательно и правильно зачистить жилы.
3. Использовать в работе только специализированный инструмент.
4. В точности соблюдать технологию обжима.

Обычно изоляция на проводе снимается с учетом размера контактной части наконечника. После зачистки конец жилы должен совпадать с краем втулки. Чтобы этого добиться, к длине очищенного участка нужно прибавить 2-3 мм

Очень важно правильно подобрать размер наконечника. Чтобы не ошибиться, нужно ориентироваться по цветовой маркировке, в которую окрашены изолирующие манжеты. Для опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструментыДля опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструменты

Для опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструментыДля опрессовки проводов втулочными наконечниками необходимо использовать только специальные инструменты

Существуют некоторые тонкости в работе с изолированными соединителями. Обязательно нужно проследить, чтобы изоляционный материал на проводе до упора заходил внутрь манжеты и полностью перекрывался ею.

Подготовительные работы выполняются в следующем порядке:

1. Жилы срезаются строго перпендикулярно.
2. Чтобы снять изоляционный слой с жил, необходимо учитывать размер хвостовика и прибавки.
3. Если жилы медные, с их поверхности необходимо убрать оксидную пленку. Для этого оголенный участок обезжиривается, после чего смазывается вазелином технического назначения.
4. Если форма жил секторная, придется их скруглить.
5. Если жилы провода изготовлены из алюминия, этот металл нужно зачистить до блеска. После этого оголенный участок обрабатывается кварце-вазелиновой смазкой, которая предотвратит появление оксидной пленки.

Выполнение опрессовки проводов

Опрессовка бывает односторонняя и двухсторонняя. Первый вариант предусматривает удаление изоляции на такую же длину, как и сама гильза. Во втором случае провода вставляются в гильзу на половину длины с двух сторон. Жилу, очищенную от изоляции, необходимо зачистить для улучшения контакта, а затем вставить в гильзу. В обоих случаях в гильзу можно вставить от двух проводов и выше. Проводники должны размещаться максимально плотно, поэтому гильзу нужно подбирать с соответствующим диаметром.

После этого наконечники для проводов под опрессовку вставляются в гильзу и обжимаются специальным инструментом. В зависимости от вида соединения, эта операция выполняется путем местного вдавливания, сплошной опрессовкой или комбинированным способом. Они различаются площадью гильзы, на которую оказывается воздействие.

Наконечники для проводов под опрессовку: типы, нюансы работы

Клещи для обжима наконечников проводов

Клещи для обжима наконечников проводов: разновидности, применение и техника опрессовки

Пресс-клещи для опрессовки наконечников

Гильзы для опрессовки проводов

Гильзы для опрессовки проводов – виды, инструмент, ошибки

Соединение провода и наконечника пайкой

Есть и другие простые способы соединения наконечников с проводами без использования пресса. Для радиолюбителей, у кого нет проблем с припоями и другими приспособами, подойдет обыкновенная пайка.

Это не совсем можно назвать обжатием, но все же является способом соединения  без использования специального опрессовочного инструмента.

Провод облуживается, наконечник внутри тоже. При этом в верхней его части, где лопатка, в гильзе нужно просверлить маленькое отверстие.

Зачищенный конец кабеля заводится внутрь, после чего вся конструкция (кабель+наконечник) обматывается стекловолоконной лентой.

Подогревается газовой горелкой и в отверстие сверху начинает заливаться расплавленное олово.

При постоянном прогреве горелкой, оно будет легко проникать между жилами провода и стенками гильзы. Стекловолокно при этом будет препятствовать вытеканию олова.

Некоторые поступают еще проще. Кладут олово внутрь наконечника, нагревают все это дело горелкой или даже на газовой плите и потом вставляют туда облуженный кабель.

Чтобы не повредить изоляцию на конце провода, можно для прогрева использовать строительный фен:

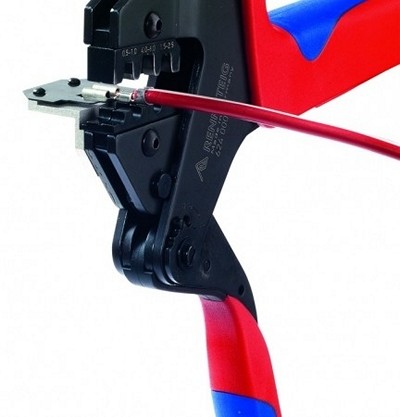

Итак, как правильно обжимать провода наконечниками

Кроме подбора необходимых проводов и наконечников для выполнения данной задачи потребуется специальный инструмент, который называется «кримпер» или же пресс-клещи.

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

Особое внимание следует обратить на тип кабеля, в бытовых условиях силовой кабель может быть двух типов:

• с монолитной жилой;
• многожильный.

При обжиме провода с монолитной жилой достаточно снять слой изоляции с небольшим запасом (до 0.3–0.5 см), (с помощью инструмента или же используя нож для снятия изоляции), затем выпрямить и обезжирить участок, с которым будет проводиться работа, после чего следует надеть на шнур термоизоляционную трубку.

Затем, выбираем на инструменте (перемычкой в матрице) определенное сечение и тип наконечника. После проведения вышеперечисленных манипуляций надо вставить подготовленный конец провода в наконечник, предварительно убедившись в отсутствии трещин в нем.

Установите рычаг блокировки храпового механизма. Невыполнение данное пункта грозит некачественным обжимом наконечника и, соответственно, плохим качеством соединения.

Заключительная часть обжима инструментом  провода с монолитной жилой:

• убеждаемся в правильности соединения;
• вставляем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы выбились на лицевой или тыльной сторонах наконечника;
• до конца утапливаем оголенный участок провода в наконечник;
• прилагая усилие нажимаем на рукоятки кримпера;
• как только операция будет выполнена рукоятки автоматически начнут возвращаться в исходное положение (для этого необходимо перевести рычаг блокировки храповика в состояние «заблокировано»);
• оконцевание шнура выполнено, заключительным шагом будет надевание термоусадочной оплетки на место соединения и прогрев её специальным феном или же зажигалкой.

Если рукоятки не возвращаются в изначальное положение, то данная проблема может быть вызвана из-за следующих проблем:

• слишком слабое сжатие ручек инструмента;
• неисправность храпового механизма;
• «слабая» пружина в храповике;
• не до конца установлен рычажок блокировки храповика.

Если же предстоит оконцевать многожильные провода, то вышеуказанную методику применять не стоит, так как имеет множество нюансов.

Поэтому провода с большим количеством жил обжимаются по следующей инструкции:

• снять часть изоляции с провода (с небольшим запасом до 0.3–0.5 см), крайне желательно при удалении изоляции пользоваться специальным инструментом, позволяющим снять оплетку и не повредить жилы кабеля, но при отсутствии такого инструмента допускается использовать острый нож (при снятии изоляции следует убедиться в том, что не были затронуты жилы провода);
• надеть на шнур небольшой кусок термоизоляционной оплетки;
• после чего оголенный участок необходимо обезжирить спиртом и нанести специальную электропроводную пасту (самыми распространенными вариантами являются составы типа «КВТ» и «ЭПС»).

После вышеперечисленных манипуляций обработку кабеля можно считать законченной.

выставляем в матрице устройства необходимое сечение и тип наконечника;
устанавливаем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы находились на лицевой или тыльной сторонах наконечника;
расправленные жилы кабеля заправляем в наконечник до упора (Внимание! Скручивать жилы кабеля запрещается);
прилагая усилие нажимаем на рукоятки кримпера;
обжатие многожильного провода выполнено, теперь возвращаем заранее надетую на шнур термоусадку на место соединения и прогреваем её строительным феном, паяльником или турбозажигалкой;
после выполнения операции рукоятки должны вернуться в стандартное (разжатое положение), если этого не произошло, то причиной тому могут быть проблемы, описанные выше.
