Что такое диодный мост, принцип его работы и схема подключения

Особенности трехфазного моста и варианты его построения

Мостовые схемы трехфазных выпрямителей имеют варианты исполнений, позволяющие улучшить параметры устройства. Усовершенствовать их удается за счет введения дополнительных вентильных элементов. В них устанавливают по 6, 9 или даже 12 выпрямительных диодов, включенных по схеме «звезда» или «треугольник».

Чем больше фаз (или пар диодов) используется в схеме выпрямителя, тем ниже уровень пульсаций выходного напряжения.

В качестве примера рассмотрим устройство с 12 выпрямительными диодами. Одна из групп в количестве 6-ти штук включается в этом случае по схеме «звезда» с общей нулевой точкой, а вторая – в треугольник (без земли). С учетом того, что выпрямители соединены последовательно, потенциалы на выходе системы суммируются, а частота пульсаций в нагрузке оказывается в 12 раз большей сетевого значения (50 Герц). После фильтрации поступающее к потребителю напряжение характеризуется более высоким качеством.

Принцип действия

Необходимый эффект при работе устройства создают особенности p-n перехода. Заключаются в том, что рядом с переходом двух полупроводников встраивается слой, который характеризуется двумя моментами: большим сопротивлением и отсутствием носителей заряда. Далее при воздействии на данный запирающий слой переменного напряжения извне толщина его уменьшается и впоследствии исчезает. Возрастающий во время этого ток и является прямым током, который проходит от анода к катоду. В случае перемены полярности внешнего переменного напряжения запирающий слой будет больше, и сопротивление неминуемо возрастет.

ВАХ выпрямительного диода (вольт-амперная характеристика) также дает представление о специфике работы выпрямителя и является нелинейной. Выглядит следующим образом: существует две ветви – прямая и обратная. Первая отражает наибольшую проводимость полупроводника при возникновении прямой разницы потенциалов. Вторая указывает на значение низкой проводимости при обратной разнице потенциалов.

Вольт-амперные характеристики выпрямителя прямо пропорциональны температуре, с повышением которой разность потенциалов сокращается. Электрический ток не пройдет через устройство в случае низкой проводимости, но лавинный пробой происходит в случае возросшего до определенного уровня обратного напряжения.

Трехфазная схема выпрямителя

Большинство промышленных источников питания для электродвигателей и сварочных применений используют трехфазное напряжение AC. Это означает, что устройство для этих цепей должен использовать трехфазный мост, который имеет шесть диодов для обеспечения полноволнового выпрямления (два диода для каждой линии трёх фаз). На этом рисунке показана электрическая трехфазная мостовая схема выпрямления.

На диаграмме вторичная обмотка трехфазного трансформатора на диоде устройства. 1D, 3D и 5D соединены вместе, чтобы обеспечить общую точку для отрицательного вывода DC выходной мощности. 2D, 4D и 6D соединены, чтобы обеспечить общую точку для постоянного положительного вывода выходной мощности.

Электронная схема трехфазного мостового выпрямителя, где он соединён со вторичной обмоткой трехфазного трансформатора. Трехфазные входные синусоидальные волны (б). Шесть полуволн для выхода DC. Хорошим правилом для определения соединений на диодных устройствах является то, что входное напряжение (U) переменного тока будет подключено к мосту, где соединяются анод и катод любых двух диодов.

Так как это происходит в двух точках моста, входное U не имеет определённую полярность. Положительный вывод для источника питания будет подключён к мосту, где два катода диодов соединены, а отрицательный вывод будет соединён с мостом и соединяются два анода диодов.

Поскольку шесть полуволн перекрываются, напряжение DC не имеет шансов добраться до нулевой точки напряжения, таким образом, среднее выходное напряжение DC очень велико.

Трехфазный полноволновый мостовой выпрямитель используется там, где требуемое количество мощности DC велико, а эффективность трансформатора должна быть высокой. Поскольку выходные сигналы полуволн перекрываются, они обеспечивают низкий процент пульсаций.

Назначение и практическое использование

Область использования моста, набранного из диодов, довольно широка. Это могут быть блоки питания и узлы управления. Он стоит во всех устройствах, питающихся от промышленной сети 220 вольт. Например, телевизоры, приёмники, зарядки, посудомоечные машины, светодиодные лампы.

Не обходятся без него и автомобили. После запуска двигателя начинает работать генератор, вырабатывающий переменный ток. Так как бортовая сеть вся питается от постоянного напряжения, ставится выпрямительный мост, через который происходит подача выпрямленного напряжения. Этим же постоянным сигналом происходит и подзарядка аккумуляторной батареи.

Выпрямительное устройство используется для работы сварочного аппарата. Правда, для него применяются мощные устройства, способные выдерживать ток более 200 ампер. Использование в устройствах диодной сборки даёт ряд преимуществ по сравнению с простым диодом. Такое выпрямление позволяет:

• увеличить частоту пульсаций, которую затем просто сгладить, используя электролитический конденсатор;
• при совместной работе с трансформатором избавиться от тока подмагничивания, что даёт возможность эффективнее использовать габаритную мощность преобразователя;
• пропустить большую мощность с меньшим нагревом, тем самым увеличивая коэффициент полезного действия.

Но также стоит отметить и недостаток, из-за которого в некоторых случаях мост не используют. Прежде всего, это двойное падение напряжения, что особенно чувствительно в низковольтных схемах. А также при перегорании части диодов устройство начинает работать в однополупериодном режиме, из-за чего в схему проникают паразитные гармоники, способные вывести из строя чувствительные радиоэлементы.

Блок питания

Ни один современный блок питания не обходится без выпрямительного устройства. Качественные источники изготавливаются с использованием мостовых выпрямителей. Классическая схема состоит всего из трёх частей:

1. Понижающий трансформатор.
2. Выпрямительный мост.
3. Фильтр.

Синусоидальный сигнал с амплитудой 220 вольт подаётся на первичную обмотку трансформатора. Из-за явления электромагнитной индукции во вторичной его обмотке наводится электродвижущая сила, начинает течь ток. В зависимости от вида трансформатора величина напряжения за счёт коэффициента трансформации снижается на определённое значение.

Между выводами вторичной обмотки возникает переменный сигнал с пониженной амплитудой. В соответствии со схемой подключения диодного моста это напряжение подаётся на его вход. Проходя через диодную сборку, переменный сигнал преобразуется в пульсирующий.

Такая форма часто считается неприемлемой, например, для звукотехнической аппаратуры или источников освещения. Поэтому для сглаживания используется конденсатор, подключённый параллельно выходу выпрямителя.

Трёхфазный выпрямитель

На производствах и в местах, где используется трёхфазная сеть, применяют трёхфазный выпрямитель. Состоит он из шести диодов, по одной паре на каждую фазу. Использование такого рода устройства позволяет получить большее значение тока с малой пульсацией. А это, в свою очередь, снижает требования к выходному фильтру.

Наиболее популярными вариантами включения трёхфазных выпрямителей являются схемы Миткевича и Ларионова. При этом одновременно могут использоваться не только шесть диодов, но и 12 или даже 24. Трёхфазные мосты используются в тепловозах, электротранспорте, на буровых вышках, в промышленных установках очистки газов и воды.

Диод – это полупроводниковый прибор, который обладает различной проводимостью в зависимости от прикладываемого напряжения. Имеет всего два вывода: анод и катод. При подаче прямого напряжения (на анод подается положительный потенциал по сравнению с катодом) он открыт. При подаче отрицательного напряжения он закрывается.

Эта особенность прибора широко используется в электротехнике, в частности диодный мост применяют для сварочного аппарата, чтобы выпрямлять переменный ток, улучшая качество сварки.

Трехфазные выпрямители

Среди трехфазных схем наибольшее распространение получили однонаправленная схема выпрямления или схема Миткевича и мостовая схема, известная также как схема Ларионова.

Рассмотрим сначала однонаправленную схему выпрямителя.

В однонаправленной схеме вторичные обмотки трехфазного трансформатора соединены звездой. К фазам а, b и с подключены диоды Д1, Д2 и Д3, катоды которых соединены в точке . Нагрузка Rн подключена между общим выводом трех вторичных обмоток трансформатора и общей точкой присоединения катодов.

Ток на каждом диоде будет протекать только тогда, когда потенциал на аноде будет выше потенциала на катоде. Это возможно в течении 1/3 периода, когда напряжение в данной фазе выше напряжений в двух других фазах. То есть когда U2а>U2b и U2a>U2c, диод Д1 будет открыт, в то время как Д2 и Д3 будут заперты. Под действием напряжения U2а ток замыкается через обмотку фазы а, диод Д1 и нагрузку Rн. В следующую треть периода открывается диод Д2, затем Д3 и т.д.

Напряжение нагрузки будет равно напряжению фазы с открытым диодом и следовательно ток нагрузки изменяется по тому же закону. При этом ток в нагрузке всегда будет больше 0.

Пульсация тока в такой схеме будет относительно невелика, что понижает требования к сглаживающему фильтру. Недостатком данной схемы, также как однофазной однополупериодной является намагничивание сердечника трансформатора.

Большее распространение в трехфазных выпрямителях получила мостовая схема Ларионова, так как она лишена недостатков однотактной схемы.

В такой схеме одновременно пропускают ток два диода — один с наибольшим положительным потенциалом анода относительно нулевой точки трансформатора из катодной группы диодов, другой — с наибольшим отрицательным потенциалом катода. Нагрузка подключается между анодной и катодной группой диодов.

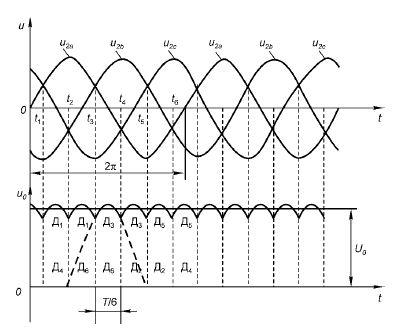

В интервал времени t1-t2 пропускать ток будут диоды Д1 и Д4, так как наибольший положительный потенциал имеет анод фазы а, а наибольшим отрицательным потенциалом обладает катод фазы b. В интервале t2-t3 пропускать ток будут диоды Д1-Д6, в интервале t3-t4 — Д3-Д6, в интервале t4-t5 — Д3-Д2, в интервале t5-t6 — Д5-Д2 и в последнем интервале — Д5-Д4.

Таким образом напряжение на нагрузке будет иметь вид шести пульсаций за период, а интервал проводимости каждого диода — 2π/3. При этом интервал совместной работы двух диодов — π/6. Среднее значение напряжения на нагрузке будет:

  где U2 — действующее значение напряжения на вторичных обмотках трансформатора.

Среднее значение выпрямленного напряжения практически равно максимальному линейному напряжению питающей сети:

где Uab.m — максимальное линейное напряжение вторичной обмотки.

Из достоинств схемы нужно отметить то, что в такой схеме отсутствует вынужденное подмагничивание сердечника трансформатора. Кроме того коэффициент пульсаций значительно ниже, чем у однофазной двухполупериодной схемы и составляет 0,057.

На основе этой схемы можно создать двенадцати, восемьнадцати, двадцатичетырехфазные выпрямители. Для этого используются различные сочетания последовательного и параллельного соединения схем. Чем больше будет фаз и соответственно пар диодов, тем меньше будут выходные пульсации.

Кроме этих схем, могут применяться и управляемые схемы выпрямления, которые наряду с выпрямлением переменного тока обеспечивают и регулировку выходного напряжения (тока). Но об этом мы поговорим в следующий раз.

Описание

Выпрямители являются одним из основных строительных блоков преобразования мощности переменного тока с полуволновым или двухволновым выпрямлением, обычно выполняемым полупроводниковыми диодами. Диоды позволяют переменным токам течь через них в прямом направлении, в то же время блокируя протекание тока в обратном направлении, создавая постоянный уровень напряжения постоянного тока, что делает их идеальными для выпрямления.

Однако постоянный ток, который выпрямляется диодами, не такой чистый, как ток, получаемый, скажем, от источника батареи, но имеет изменения напряжения в виде пульсаций, наложенных на него в результате переменного питания.

Но для однофазного выпрямления нам нужна синусоидальная форма переменного тока с фиксированным напряжением и частотой, как показано на рисунке.

Сигналы переменного тока обычно имеют два числа, связанных с ними. Первое число выражает степень вращения осциллограммы вдоль оси x, на которую генератор вращался от 0 до 360 o .

 Это значение известно как период (T), который определяется как интервал, взятый для завершения одного полного цикла сигнала. Периоды измеряются в градусах, времени или радианах. Соотношение между периодами синусоидальных волн и частотой определяется как: T = 1 / ƒ .

Второе число указывает амплитуду значения, тока или напряжения, вдоль оси y. Это число дает мгновенное значение от нуля до некоторого пикового или максимального значения (A MAX , V MAX или I MAX  ), указывающее наибольшую амплитуду синусоидальных волн, прежде чем снова вернуться к нулю. Для синусоидальной формы волны есть два максимальных или пиковых значения, одно для положительных и одно для отрицательных полупериодов.

Но помимо этих двух ценностей есть еще две, которые представляют интерес для нас в целях исправления. Один — это Среднее значение сигналов, а другой — его среднеквадратичное значение. Среднее значение формы сигнала получается путем добавления мгновенных значений напряжения (или тока) в течение одного полупериода и обнаруживаются как: 0,6365 * V P . Обратите внимание, что среднее значение за один полный цикл симметричной синусоидальной волны равно нулю. Среднеквадратическое значение или эффективное значение синусоиды (синусоида — это другое название синусоидальной волны) обеспечивает такое же количество энергии для сопротивления, что и источник постоянного тока того же значения

Среднеквадратическое значение (RMS) синусоидального напряжения (или тока) определяется следующим образом: 0,7071 * V P

Среднеквадратическое значение или эффективное значение синусоиды (синусоида — это другое название синусоидальной волны) обеспечивает такое же количество энергии для сопротивления, что и источник постоянного тока того же значения. Среднеквадратическое значение (RMS) синусоидального напряжения (или тока) определяется следующим образом: 0,7071 * V P.

Однофазное полноволновое устройство

На рисунке показаны однофазный полноводной управляемый выпрямитель с нагрузкой R.

Однофазный полностью управляемый выпрямитель позволяет преобразовывать однофазный AC в DC. Обычно это используется в различных приложениях, таких как зарядка аккумулятора, управление скоростью двигателей постоянного тока и передняя часть ИБП (источник бесперебойного питания) и SMPS (источник питания с переключаемым режимом).

Все четыре используемых устройства — тиристоры. Моменты включения этих устройств зависят от пусковых сигналов. Выключение происходит, когда ток через устройство достигает нуля, и он обратный смещён, по крайней мере, на длительность, равную времени выключения устройства, указанного в листе данных:

• В положительных полуциклических тиристорах T1 и T2 стреляют под углом α.
• Когда T1 & T2 проводит Vo = Vs IO = is = Vo / R = Vs / R.
• В отрицательном полупериоде входного напряжения SC3 T3 и T4 запускаются под углом (π + α).
• Здесь выходной ток и ток питания находятся в противоположном направлении. T3 & T4 отключается при 2π.

Конструкция выпрямителя

В прямом смысле выпрямитель не в состоянии «выпрямить» переменное напряжение. Название этот узел получил из-за принципа действия входящих в него диодов:

• переменный ток периодически меняет направление движения в цепи;
• диоды пропускают его лишь в одном направлении, отсекают токи обратной полярности;
• чтобы в сети скачки напряжения были незаметны для запитанного потребителя, 3 диода установлены в одном направлении, оставшиеся 3 – в другом.

В настоящее время классическую конструкцию имеют мощные диоды, маломощные полупроводниковые приборы этого типа выполнены в виде кремниевого перехода на плате. Однако для отведения от корпуса или кремниевого перехода высоких температур, и те, и другие модификации либо вмуровываются в пластину теплоотвода, либо оснащаются собственными радиаторами в индивидуальном порядке.

При пробое кремниевого перехода или полноценного диода в корпусе требуется замена диодного моста генератора или отдельных полупроводников, входящих в его состав.

Основной мост диодный

На нижнем рисунке представлены синусоиды и направление движения тока в генераторе и диодном мостике.

Положительным значением условно принято напряжение, направленное к 0 точке обмотки статора. После выпрямителя ток в нагрузке потребителей протекает только в положительном направлении, то есть от «+» генератора к ее массе «–».

Поэтому в диодном мосту силовом (основном) использованы крупногабаритные 25 – 30 А диоды, мощность которых можно повысить дополнительно за счет дополнительного плеча выпрямителя, рассматриваемого ниже.

В отличие от прочих узлов «электростанции авто», визуальный осмотр не позволяет выявить, какие имеются неисправности диодного моста генератора. Для выпрямителя необходима только аппаратная диагностика мультиметром.

Находятся диоды на теплоотводящей пластине в форме подковы под задней крышкой генератора. На выносных выпрямителях диодный мост расположен вблизи генератора, вместо пластин классической конфигурации может использоваться обычная плата. На корпус каждого диода в этом случае надевается ребристый радиатор.

Дополнительные диоды

Основная сложность конструкции автомобильного генератора заключается в том, что обмотка возбуждения его якоря так же является потребителем постоянного напряжения. Для этой катушки используется собственный диодный мост генератора:

• 3 дополнительных диода отсекают ток АКБ в момент, когда двигатель не работает;
• отрицательные диоды взяты из основного (силового) мостика генератора.

Вместо мощных полупроводниковых приборов использованы малогабаритные 2 А диоды.

Стабилитрон

Поскольку величина напряжения, вырабатываемого генератором машины, напрямую зависит от оборотов коленвала, передающего крутящий момент на его шкив, в бортовой сети возможны «всплески» до 20 В, что вредно для потребителей. Чтобы исключить частый ремонт, проще всего подключить диодный мост выпрямителя через стабилитрон:

• этот полупроводниковый прибор отсекает ток обратной полярности по аналогии с диодом, но только до определенного значения, названного напряжением стабилизации;
• при увеличении напряжения с обмоток статора до 25 – 30 В стабилитрон начинает пропускать избыточное напряжение, но уже в обратном направлении;
• на выводе «+» клеммы генератора при этом сохраняется корректное значение тока для бортовой сети и подзарядки АКБ.

При диагностике выпрямителя проверка диодного моста генератора мультиметром осуществляется косвенным способом:

• нормальный диод должен иметь «бесконечное» сопротивление в одну сторону, 500 – 700 Ом в противоположном направлении;
• если при перемещении щупов тестера показания омметра не изменились, на индикаторе высвечивается 0 или бесконечность, диод пробит, требуется его замена.

Более подробно проверка описана в следующих пунктах данного руководства.

Дополнительное плечо выпрямителя

Для фазных напряжений характерно отклонение графика напряжения от синусоиды. Поэтому схема генератора с дополнительным плечом выпрямителя возможна только при соединении статорных обмоток «звездой»:

• форма фазных напряжений в этом случае отличается от синусоиды на величину гармоники;
• эта характеристика (гармоника третьей фазы) имеется только в фазном напряжении, отсутствует в напряжении линейном;
• мощность гармоники можно использовать в качестве дополнительного плеча, добавив диоды в 0 точке фазных обмоток статора.

Величина плеча составляет 5 – 15% от мощности генератора, но возникает оно только на оборотах более 3000 об/мин. Долговечность выпрямителя зависит так же от работоспособности регулятора напряжения. Зато ремонт доступен владельцу машины после разборки генератора.

Диодный мост KBPC5010 (MB5010)

Диодный мост KBPC5010 (MB5010) — однофазный двухполупериодный преобразователь переменного тока в постоянный пульсирующий. Используется в электрических цепях с нагрузкой до 50 ампер и обратным напряжением 1000 вольт. Отличается низким прямым падением напряжения и достаточно высокой перегрузочной способностью.

Корпус диодного моста KBPC5010 изготовлен из металла, где все компоненты электрически изолированы эпоксидной смолой (сплошная заливка в единую капсулу). Эпоксидная смола характеризуется как материал с высоким уровнем огнестойкости — UL94-V0.

На корпусе указывается маркировка изделия, а также отметки полярности выводов для подключения. Выводы выполнены в виде плоских клемм шириной 6,35 мм с отверстиями. Крепление к ним проводов — с помощью подпайки или клемм типа «мама» 6,35 мм. Если в конце маркировки диодного моста серии KBPC присутствует «W», то выводы — проволочные.

При работе на больших токах диодный мост KBPC5010 рекомендуется всегда устанавливать совместно с теплоотводом (радиатором, охладителем) для поддержания оптимального теплового режима эксплуатации. В центральной части корпуса производителем уже предусмотрено сквозное отверстие специально для крепежа.

Диодные мосты KBPC широко применяются в различных устройствах и оборудовании: преобразователи, блоки питания бытовой, офисной и промышленной техники, схемы управления электродвигателями, зарядные устройства, регуляторы мощности и прочее.

Расширенные характеристики, детальные размеры, расшифровка маркировки, распиновка выводов и схема подключения диодных мостов KBPC5010 указаны ниже.

Гарантийный срок работы диодных мостов KBPC5010, поставляемых нашей компанией, составляет 2 года, что подкрепляется соответствующими документами по качеству.

Окончательная цена на диодные мосты KBPC5010 зависит от объема заказа (количества), сроков поставки, производителя, страны происхождения и формы оплаты.

Конструктивные особенности диодных мостов KBPC:

Однофазный двухполупериодный преобразователь сконструирован по 4-диодной схеме Гретца («мост Гретца») с незначительным эквивалентом активного внутреннего сопротивления. На вход (обозначается как «Input» или тильдой

») рабочей схемы с диодным мостом подается переменный ток. В каждый из полупериодов входной ток проходит только через два диода моста. В результате, на выходе (обозначается как «DC Output» или значками «+» и «–») получаем ток, пульсирующий с частотой в два раза больше, чем частота входного. Для сглаживания полученного пульсирующего постоянного тока используют фильтр, чаще всего это конденсатор большой eмкости, который подключается на выходе. Рабочая частота — 50/60 Гц .

Принципиально в работе электрической схемы нет отличия в размещении отдельной композиции из 4-х диодов или одного компонента — диодного моста KBPC. Однако во втором случае создаются дополнительные преимущества:

– диодный мост дает гарантированные одинаковые характеристики каждого диода, в то время как отдельные детали из разных партий изготовления могут иметь различные параметры даже при условии выбора одного и того же производителя;

– помещенные в единый корпус диоды подвергаются одинаковому нагреву, а значит эксплуатируются в благоприятном тепловом режиме (-55 °C … +125 °C), что продлевает период их работы;

– установка диодов в электрической схеме требует дополнительного теплоотвода, это решается установкой радиаторов или охладителей, при использовании диодного моста вместо отдельных диодов понадобится только один радиатор вместо 4-х отдельных;

– конструктивно диодный мост более компактен и занимает меньше места на печатной плате.

Материал корпуса диодного моста может быть 2-х типов: негорючий термостойкий пластиковый полимер или электрически изолированный металл. В каждом из них внутренние компоненты полностью капсулируются эпоксидной смолой, которая имеет высокий уровень огнестойкости (UL94-V0). В корпусе мостов KBPC имеется центральное монтажное отверстие для крепления радиатора под винт.

Выводы диодных выпрямителей KBPC могут быть в виде плоских клемм шириной 6,35 мм с отверстиями под пайку или проволочные (обозначаются «W» в маркировке). Полярность выводов отмечена на корпусе. Тип монтажа диодных сборок — по THT-технологии (выводы монтируются непосредственно в сквозные отверстия печатной платы). Крепление проводов — с помощью подпайки или клемм типа «мама» 6,35 мм .

Мостовой тип устройства

Трехфазная мостовая схема выпрямления использует шесть диодов (или тиристоров, если требуется управление). Выходное напряжение характеризуется тремя значениями: минимальным U, средним U и пиковым напряжением.

Полноволновой трехфазный выпрямитель похож на мост Гейца.

Схема полноволнового трехфазного устройства. Обычный трехфазный выпрямитель не использует нейтраль. Для сети 230 В / 400 В между двумя входами выпрямителя. Действительно, между 2 входами всегда есть составное напряжение U (= 400 В).

Управляемый выпрямитель позволяет регулировать среднее выходное напряжение, воздействуя на задержки срабатывания тиристора (используется вместо диодов). Эта команда требует сложной электронной схемы. Диод ведёт себя как тиристор, загружаемый без задержки. Выпрямленное напряжение имеет такой вид.

Выходное U трехфазного выходного напряжения. Всего 7 кривых: 6 синусоид и красная кривая, соединяющая верхнюю часть синусоид («синусоидальные шапки»). 6 синусоидов представляют собой 3 напряжения, составляющие U между фазами и 3 одинаковыми напряжениями, но с противоположным знаком:

U31 = -U13U23 = -U32U21 = -U12.

Красная кривая представляет U на выходе выпрямителя, то есть на клеммах резистивной нагрузки. Это U не относится к нейтрали. Она плавает. Это U колеблется между 1,5 В max и 1,732 Вmax (корень из 3).

Umax — пиковое значение одного напряжения и составляет 230×1,414 = 325 В.

Полуволновое выпрямление

Приведенная выше конфигурация однофазного полуволнового выпрямителя пропускает положительную половину формы сигнала переменного тока, причем отрицательная половина исключается. Меняя направление диода, мы можем пропустить отрицательные половины и устранить положительные половины формы сигнала переменного тока. Поэтому на выходе будет серия положительных или отрицательных импульсов.

Таким образом, на подключенную нагрузку не подается напряжение или ток, R L в течение половины каждого цикла. Другими словами, напряжение на сопротивлении нагрузки R L состоит только из половины сигналов, либо положительных, либо отрицательных, поскольку оно работает только в течение половины входного цикла, отсюда и название полуволнового выпрямителя.

Надеемся, что мы видим, что диод позволяет току течь в одном направлении, создавая только выход, который состоит из полупериодов. Эта пульсирующая форма выходного сигнала не только изменяется ВКЛ и ВЫКЛ каждый цикл, но присутствует только в 50% случаев, и при чисто резистивной нагрузке это содержание пульсации высокого напряжения и тока является максимальным.

Этот пульсирующий постоянный ток означает, что эквивалентное значение постоянного тока падает на нагрузочном резисторе, поэтому R L составляет только половину среднего значения синусоидальных сигналов. Поскольку максимальное значение синусоидальной формы сигнала равно 1 (sin (90 o )), среднее значение постоянного тока, полученное для половины синусоиды, определяется как: 0,637 x максимальное значение амплитуды.

Таким образом, во время положительного полупериода A AVE составляет 0,637 * A MAX . Однако, поскольку отрицательные полупериоды удалены из-за выпрямления диодом, среднее значение в течение этого периода будет нулевым.

Среднее значение синусоиды

Таким образом, для полуволнового выпрямителя в 50% случаев среднее значение составляет 0,637 * A MAX, а в 50% случаев — ноль. Если максимальная амплитуда равна 1, среднее значение или эквивалент значения постоянного тока, видимый по сопротивлению нагрузки, R L будет:

Таким образом, соответствующие выражения для среднего значения напряжения или тока для полуволнового выпрямителя задаются как:

V AVE  = 0,318 * V MAX

I AVE  = 0,318 * I MAX

Обратите внимание, что максимальное значение A MAX — это значение входного сигнала, но мы также могли бы использовать его среднеквадратичное значение или среднеквадратичное значение, чтобы найти эквивалентное выходное значение постоянного тока однофазного полуволнового выпрямителя. Чтобы определить среднее напряжение для полуволнового выпрямителя, мы умножаем среднеквадратичное значение на 0,9 (форм-фактор) и делим произведение на 2, то есть умножаем его на 0,45, получая:

V AVE  = 0,45 * V RMS

I AVE  = 0,45 * I RMS

Затем мы можем видеть, что схема полуволнового выпрямителя преобразует либо положительные, либо отрицательные половины формы сигнала переменного тока в импульсный выход постоянного тока, который имеет значение 0,318 * A MAX или 0,45 * A RMS, как показано.

Однополупериодный преобразователь

Устройство включает:

• Трансформирующий прибор;
• Вентиль (полупроводниковый или электровакуумный диод);
• Конденсатор, который сглаживает переходы отрицательной и положительной полуволны;
• Резистор, выполняющий роль нагрузки.

Если подключить однополупериодный преобразователь к осциллографу, на графике будут видны сглаженные импульсы. Смягчение сигнала достигается за счет использования конденсатора. Во время отрицательного полупериода конденсатор отдает накопленный за время положительной полуволны электрический ток.

К минусам подобной конструкции относят низкий коэффициент полезного действия из-за высокого уровня колебаний. Поэтому однополупериодные преобразователи применяют исключительно в системах с низким потреблением.
