Водосточная система Docke как установить и определить размеры

Водосточная система Docke – это отличное решение организации отвода дождевой и талой воды с поверхности кровли.

Она отличается высоким качеством и доступной ценой.

Такое сочетание обусловлено тем, что изготавливаются системы на территории России, но в производстве используются немецкие материалы.

Водосточные системы сделаны из высокопрочного ПВХ, поэтому устойчивы к влиянию любых атмосферных условий.

Этот же фактор обеспечивает небольшой вес конструкций, простоту монтажа.

На рынке пластиковые водосточные системы Деке представлены двумя вариантами:

• Стандарт – используется для обустройства стоков воды с крыши малоэтажных зданий. Диаметр желоба – 120 мм, водосточной трубы – 85 мм;
• LUX – отличается повышенной прочностью, обеспечивает отвод воды с кровель большой площади. Диаметр желоба – 140 мм, водосточной трубы – 100 мм.

Порадует и разнообразие цветовых решений, которое вы сможете увидеть на фото водосточных систем Деке в каталоге.

Вашему вниманию предложены изделия в цветах: пломбир, шоколад и гранат.

Как определить размер водосточной системы Деке

Для того, чтобы определить, какая водосточная система нужна в конкретном случае, потребуется выполнить несложные расчеты.

Они будут заключаться в следующем:

• количество желобов: общую длину карнизов разделить на 3;
• количество угловых элементов определяется числом угловых соединений желобов;
• число креплений на пластиковые кронштейны: общую длину карнизов разделить на 0,6 м и прибавить к результату количество карнизов свесов;
• количество металлических кронштейнов и удлинителей: общую длину карниза разделить на 0,6 м, прибавить количество удлинителей и удвоенное число воронок;

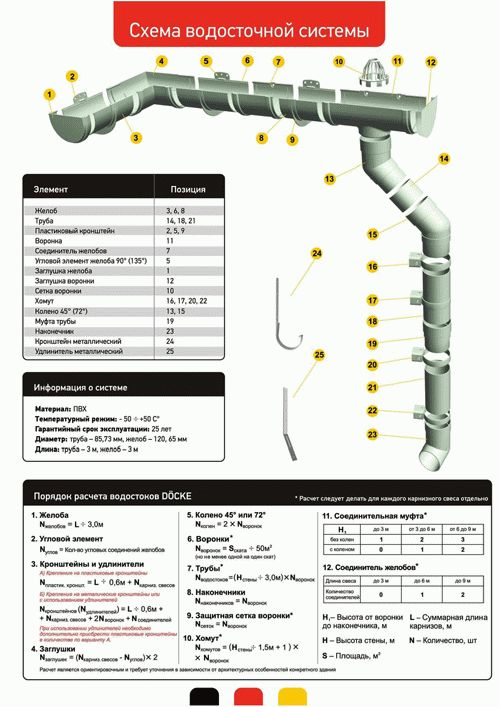

Элементы системы «Стандарт»

Порядок расчётов водосточной системы Дёке

Эти расчеты являются приблизительными, потому как все будет зависеть от конструктивных особенностей определенного здания.

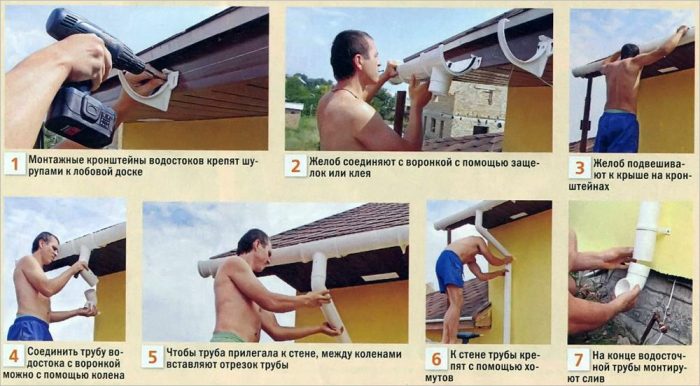

Как установить водосточную систему

Для того чтобы убедиться в том, что водосточная система Деке предельно проста в установке, достаточно рассмотреть пошаговое руководство к ее монтажу:

установить кронштейны желобов на лицевую доску, просверлив в ней соответствующие отверстия дрелью. Установку нужно выполнять, соблюдая при этом расстояние крайнего кронштейна от края кровли (минимум 150 мм) и шаг между соседними элементами (примерно 500-600 мм). При этом, уровень расположения кронштейнов будет разным (с учетом уклона желоба в 3 мм на погонный метр). В месте крепления воронки следует установить дополнительные кронштейны, которые будут располагаться с обеих ее сторон. Этого требует инструкция по монтажу водосточной системы Деке;

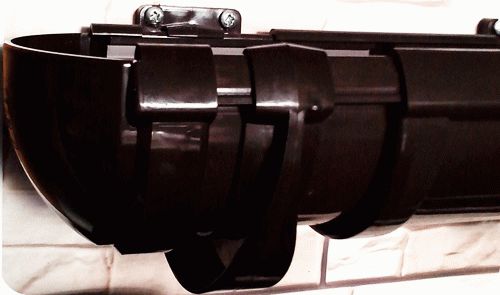

Так выглядит установка кронштейнов системы

Соединительный элемент (воронка) Дёке

Так выглядит установка водостока желоба Дёке

Так выглядит наконечник Дёке

Важно! Место монтажа воронок нужно определить заранее, чтобы сразу установить на сайдинг обрешетку для водосточных труб. Так видно, что монтаж водосточной системы Деке не так уж и сложен. Так видно, что монтаж водосточной системы Деке не так уж и сложен

Так видно, что монтаж водосточной системы Деке не так уж и сложен.

Его можно с легкостью выполнить самостоятельно.

Преимущества и недостатки водосточной системы Деке

Хочется отметить, что на практике водосточные системы пластиковые Docke показывают себя исключительно с лучшей стороны.

Они характеризуются следующими достоинствами:

Водосточная система Дёке — Лучшая водосточная система в России

• срок службы до 25-30 лет;
• устойчивость к морозу до -50 и жаре до +50 градусов;
• стойкость к атмосферным влияниям;
• устойчивость цвета;
• высокая проводимость воды;
• простота сборки;
• достойные показатели герметичности;
• небольшой вес;
• доступная цена.

Что касается недостатков, пока информации про них нет. Немецкое качество поддерживает свою репутацию.

Безусловно, система может деформироваться вследствие сильного удара, но такому воздействию под кровлей она практически не подвержена.

Стоимость водосточной системы

Если вас интересует цена водосточной системы, то она будет зависеть от ее комплектации, цвета и количества разных элементов.

Рассмотрим средние ценовые показатели водостока Люкс цвета пломбир в рублях:

Очень приемлемые цены водосточной системы Дёке

• желоб – 565;
• воронка – 400;
• колено – 215;
• труба – 670;
• угловой элемент – 720;
• коллектор – 565;
• кронштейн – 160.

Что касается стандартного варианта, например, в цвете гранат, то здесь цены будут дешевле – на каждой позиции примерно на 100-130 рублей.

Но, в любом случае стоимость водосточной системы нужно просчитывать с менеджером компании, в которой вы хотите ее купить.

Возможно, вы сможете воспользоваться акционными предложениями, делающими приобретение еще более выгодным.

Установка воронок желоба

Количество воронок следует рассчитывать из площади кровли. Для обеспечения оптимальной работы водосточной системы одна воронка (и одна труба соответственно) способна пропускать воду не более чем со 120 м2 площади проекции ската крыши на горизонт. Также на одну воронку должно приходиться не более 10 погонных метров желоба. В случае когда общий путь потока воды по скатам кровли более 7 м, то расчет воронок ведется из расчета 1 шт. на 100 м2. Монтаж водосточной системы своими руками В предполагаемых местах установки воронок необходимо с помощью ножовки либо ножниц по металлу вырезать в желобе V-образное отверстие шириной около 100-110 мм. Отверстие нужно сделать максимально возможным по величине для большей эффективности работы системы. При этом расстояние от верхнего края желоба до выреза не должно быть менее 15 мм (рис. 2а). Рекомендуемое расстояние между торцом желоба и воронкой – 150 мм. Закрепляя завальцованной стороной в замке на внешней стороне желоба, наденьте на него воронку. Затем нужно отогнуть фиксаторы воронки внутрь желоба (рис. 2б).

Зачем нужен водосток

Атмосферные осадки скапливаются на поверхности кровли, из-за чего со временем происходит её разрушение. В особенности этому подвержены здания с односкатной или плоской крышей. Конечно, можно изначально построить стропильную систему под определенным углом, благодаря которому стоки будут естественным способом отводиться с поверхности дома. Но тогда может произойти подмывание фундамента, из-за сильного потока вод с крыши.

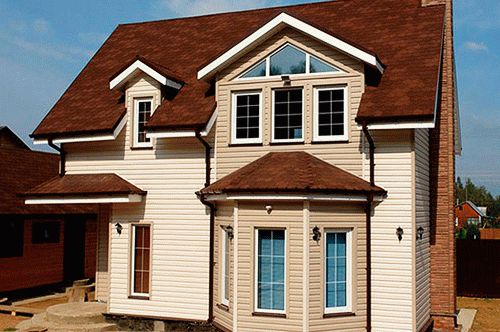

Фото — водосток для дома

Преимущества использования водостока:

1. Повышение эффективности самоочищения кровли. При правильной установке, независимо от материала покрытия, обеспечивается максимальный отвод жидкости;
2. Защита здания от подмывания. Вы можете направить трубы сливов в дренаж или в сад на даче, что поможет защитить фундамент постройки;
3. Продление долговечности металлической и битумной крыши. Независимо от материала покрытия, он разрушается от продолжительного воздействия влаги.

Качество покрытия не зависит от используемого материала. Дело в том, что в определенных условиях нужно использовать металлопрофиль Модерн (при большом количестве сточных вод), а в некоторых – пластик (если Вы живете в регионах с резкими перепадами температур). Иногда применяются также сендвич-панели.

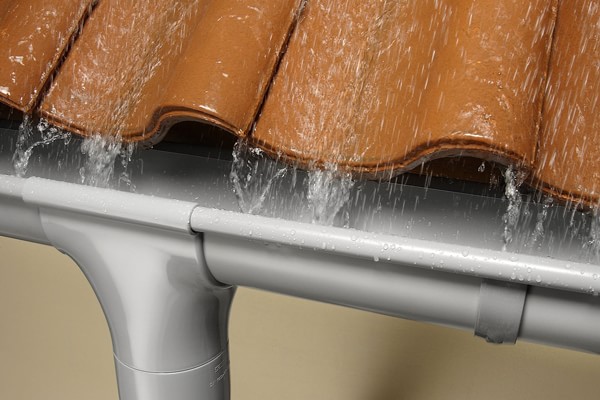

Фото — сток воды с напором

Монтаж водосточной системы

Прежде, чем приступить к установке сливов, необходимо помнить, что у каждого вида водостоков есть собственные, присущие только ему особенности монтажа.

Производители в обязательном порядке указывают их в прилагаемых к системе инструкциях. Поэтому при покупке не забудьте потребовать документы на водосток.

Порядок монтажа водостков

Для начала нужно определить места расположения и количество водосточных труб. Если водоприемные воронки работают как соединитель желобов, то сначала в намеченных местах устанавливают именно их. На концах таких устройств имеются приспособления для герметичного соединения с желобом. Это может быть резиновый уплотнитель или намеченное место для нанесения клея. Такие воронки крепятся к кровельным конструкциям кронштейнами.

Изучив инструкцию по монтажу, на необходимом расстоянии закрепляют кронштейны для укладки желобов. В случае пластиковой системы это обычно 50 – 60 см, для металлических расстояние больше – 75 – 150 см. Держатели располагают так, чтобы они обеспечивали уклон желобов в сторону воронки (обычно это 2 — 3 мм на 1 п.м желоба). Для этого самый дальний от воронки кронштейн устанавливают в наивысшей точке, натягивают между ним и воронкой шнур и затем по нему устанавливают остальные крючья.

Кронштейны можно крепить к лобовой доске (используют пластиковые держатели), а если кровельное покрытие еще не смонтировано, то к стропилам (держатели из металла).

Желоба начинают укладывать, начиная от воронки, защелкивая край желоба в фиксатор, сделанный на краю кронштейна. Сами желоба (в зависимости от типа водосточной системы) соединяют между собой при помощи клея, пайки или соединительных элементов. Необходимо учитывать, что системы, собранные при помощи клея, демонтажу не подлежат.

Желоба устанавливают таким образом, чтобы их края были ниже линии, продолжающей кровлю. Это поможет избежать перехлестывания потоков воды за край желоба, а также во время сползания снега с кровли уменьшит вероятность его попадания в желоб (иначе может произойти отрыв желобов под тяжестью снега и льда).

• На следующем этапе к желобам крепят угловые элементы, позволяющие обойти углы здания и выступы фасада.
• К торцам желобов крепят боковые заглушки.
• Монтаж водосточных труб производится сверху вниз – от воронки. Расстояние от трубы до стены дома должно составлять не менее 4 – 8 см. Отрезки труб соединяют посредством соединительных муфт и по высоте крепят к стене хомутами, расположенными на расстоянии 1 – 2 м (это указано в инструкции поставщика системы).
• Если труба собирает воду с двух воронок, то используют тройники.
• Нижний отвод трубы (непосредственно слив) крепят на расстоянии минимум 30 см от земли. Если же предусмотрен линейный водоотвод, то это расстояние можно сократить его до 15 см.

Что еще необходимо знать о монтаже водосточных систем

• Металлические сливы можно монтировать в любое время года. А вот пластиковые — только при температуре выше 5 0 С, иначе при нарезке материал может потрескаться.
• При резких температурных перепадах сливы подвергаются линейным расширениям и сжатиям, что может привести к повреждению желобов. Особенно этому подвержены клеевые системы, где крепление элементов жесткое. Для компенсации линейных изменений здесь необходимо в самой высокой точке желоба установить расширительный элемент (компенсатор). Можно использовать также расширительную воронку, в которую концы желобов входят свободно. Металлические водостоки подвержены этим явлениям гораздо меньше, но все же в них также используют резиновые уплотнители.

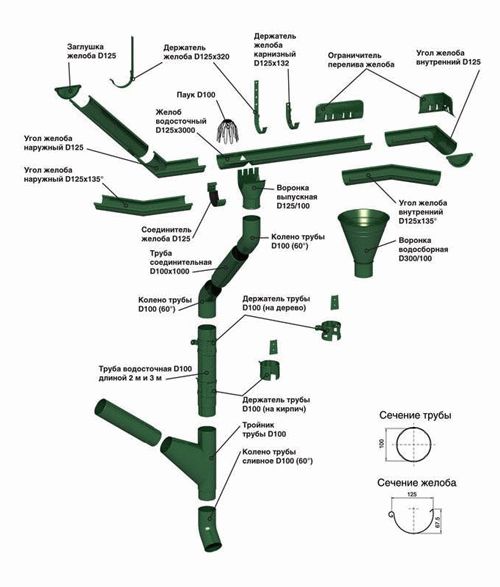

Из чего состоит водосточная система

Кронштейны

Они служат для решения задачи, как правильно установить водосточные желоба на поверхности крыши. Могут иметь различную форму и разный материал изготовления. Однако цвет изделий должен совпадать с окраской других кровельных элементов.

Форма кронштейнов напрямую зависит от способа их крепления:

1. На лобовую доску. Этот наиболее распространенный способ, как установить водостоки если крыша уже покрыта. Чаще всего эти кронштейны входят в комплектацию ПВХ систем. Усиленные вертикальные ребра придают изделиям хорошие несущие способности. Для металлических систем подобные кронштейны идут укороченными. Когда лобовой доски нет, монтаж водосточной системы на готовую крышу может быть проведено комбинированными кронштейнами.
2. Второй способ предусматривает монтаж водостоков до того, как будет уложен кровельный материал. Местом крепления желоба в таком случае выступает стропильная нога. Обычно таким образом обустраиваются обширные крыши, на которых используется кровельное покрытие значительного веса. Чтобы крепление было надежным, размер шага стропил делают до 60 см.

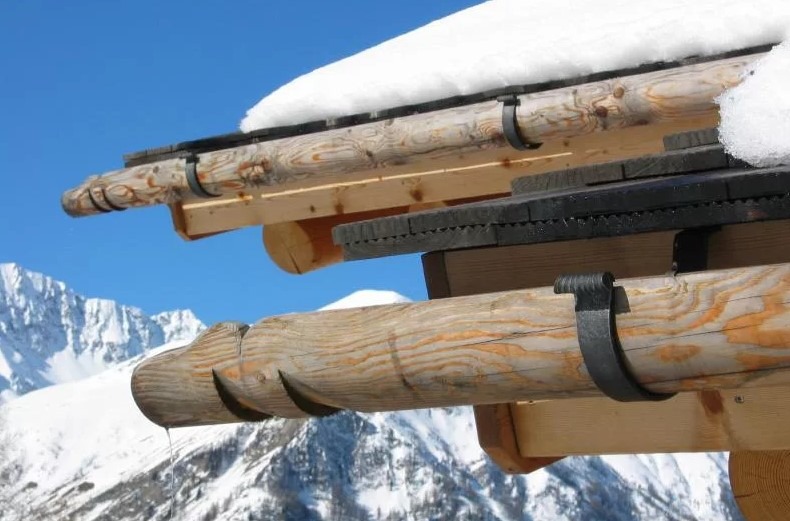

3. Третьим способом оснащаются кровли с шагом между стропилами более 60 см. Чаще всего они оформляются ондулином или металлочерепицей. В этом случае применяются комбинированные кронштейны или крюки значительной длины. Местом их крепления выступает первая планка каркаса или нижняя часть настила.

Желоба

Форма их также может быть разной. Она может быть круглой, полукруглой, овальной, прямоугольной или комбинированной. Рекомендуется использовать желоба и кронштейны из одного набора: в таком случае их форма одинакова. Наиболее универсальной является симметричная форма, комплектация которой подбирается очень быстро.

Также могут различаться способы, как правильно крепить водосточную систему. Наиболее простой из них – метод защелкивания. В этом случае применяются поворотные защелки, дающие возможность проводить демонтаж нужной части желоба очень быстро. При выборе изделий учета требует также степень линейных колебаний, чем особенно славятся ПВХ конструкции. Компенсация в таком случае осуществляется за счет муфт, имеющих насечку внутри полости.

Хотя металлические желоба не так сильно расширяются при нагревании, компенсатор в виде соединительной муфты при их установке также желательно применять. Чтобы конструкции не покрывались льдом, их нередко оснащают системой кабельного нагревания.

Уплотнители

Для их изготовления используется ЭПДМ резина, которая является современным заменителем каучуковой герметизации. Для нее характерна хорошая эластичность, благодаря чему изделие способно сохранять форму продолжительное время. Таким уплотнителям не страшна влага и другие вредные воздействия. Для простоты установки их дополнительно покрывают силиконовой смазкой.

Воронки для водосбора

С их помощью собирают воду, которая стекает по желобам, перенаправляя ее внутрь водосточных труб. Пластиковые системы оснащаются воронками в виде отдельных элементов. Воронки бывают левыми, правыми и проходными. В первых двух случаях присутствует стенка в виде заглушки, что подразумевает их установку в конце желоба. Проходной элемент может монтироваться на любом участке.

Колена

Выглядят, как загнутая труба небольшой длины. С их помощью соединяются водосточные трубы и воронки, а также отводится вода от основания здания. Каждая водосточная труба обычно оснащена тремя коленами: двумя верхними, и одним нижним.

Материалы для изготовления водостока своими руками

Для того, чтобы смастерить водосток своими руками для дачного домика или навеса, достаточно недорогих подручных материалов. Для изготовления водоотводов применяют:

• оцинкованную сталь;
• ПВХ;
• канализационные трубы;
• пластиковые бутылки;
• дерево.

Жестяной водосток для крыши своими руками удобнее сделать с помощью гибочного станка. Раскраивают листовой металл с учетом припуска на вальцевые швы. Кромки отгибают для формирования соединения. Детали раскатывают, выполняют швы вручную или специальной закаточной машинкой. Один край трубок зауживают, монтируют стояк.

Делаем водосток из жести

Из полимерных труб водосток собирается проще. Звенья соединяют аналогично канализационной системе. Для желоба цельный элемент распускают на 2 одинаковые части. С помощью фасонных деталей стояку можно придать нужную конфигурацию.

Водосток из пластиковых труб

Водоотвод из пластиковых бутылок — наиболее бюджетный вариант. Полутора-двухлитровые емкости соединяют в трубу нужной длины, предварительно отрезав горлышко и дно. Склеивают герметиком. Для желоба из бутылок изготавливают лотки, которые последовательно скрепляют степлером или проволокой через проделанные шилом отверстия.

Слив из пластиковой бутылки своими руками

Деревянный водосток собирают из досок, закрепив их под углом 90°. Соединяют в длинный желоб с нахлестом, чтобы не протекала вода. Дно выстилают полиэтиленовой пленкой. Монтируют конструкцию на кронштейны, придавая уклон. Отводную трубу можно смастерить из дерева, жестяного уголка, пластиковых труб. Для приема воды выкапывают канавку на расстоянии 1,5 м от стены, засыпают щебнем, боем кирпича.

Монтажные работы по устройству водослива

Если читатель интересуется, как сделать водостоки для крыши своими руками, и как правильно выполнить все работы, то ниже приведена подробная инструкция по установке системы отведения воды:

Монтаж водосточных систем начинают исключительно с установки кронштейнов под желоба. На этапе монтажа крюков необходимо сформировать угол уклона желобов. Уклон должен составлять 2-3 мм на каждый погонный метр стока. При гибе крюков необходимо пронумеровать их, чтобы в дальнейшем правильно согнуть и зафиксировать. Крепят держатели к карнизной планке. Первый и последний кронштейны крепят так, чтобы они на 10-15 см отступали от края кровельной кромки.

Видео: как монтируется система водоотведения с крыши

Но недостаточно лишь правильно установить водосток на крышу. Желательно в конце каждого сезона чистить систему от палых листьев и ила. Для предотвращения попадания опавшей листвы в водослив можно использовать специальные защитные решетки на желоба.

Алгоритм расчета водосточной системы

Для эффективной работы водоотведения не столь значимо, из какого материала собрана система, сколь важен подбор оптимальных технических параметров ее комплектующих

Важно определить диаметры труб и желобов, рассчитать количество поворотов, соединений и других доборных элементов

Этап #1 – сбор данных для расчетов

Первым делом замеряют параметры здания. Лучше провести обмеры вручную, так как данные технической документации могут быть несколько искажены.

Необходимо определить: дистанцию от уровня земли до края свеса, вынос карниза от стены (u на схеме, L  – длина наклонного элемента трубопровода). Следует учесть, что расстояние от нижней точки трубы до грунта не должно быть меньше 20-25 см

На бумаге надо составить эскиз с отображением всех скатов крыши. На схеме указать длину карниза по каждому элементу, где будет размещен желоб. Следующий шаг – определение площади скатов, расчет проводят по соответствующим формулам геометрическим фигур.

Чем больше крыша, тем больше осадков предстоит отводить системе. По показателю площади (S на схеме) подбирают размер желоба и водосточных труб

Можно ориентироваться по плану кровли и выбрать для расчета самый большой скат.

Этап #2 – определение диаметра и количества труб

Согласно нормам, вычисляя сечение лотков и водосточных труб, необходимо учитывать угол наклона кровли. Однако на практике зачастую отталкиваются исключительно от площади ската.

Количество желобов определяют по эскизу крыши. Достаточно замерять длину карнизов и спланировать места стыков лотков.

Из таблицы видно, что для ската площадью водосброса в 235 кв. м понадобится желоб сечением 120 мм и труба диаметром 90 мм. Эти значения актуальны при условии размещения водостока по центру

Сложнее вычислить количество вертикальных отводов.

Следует руководствоваться следующими правилами:

• на линию длиной 10 м и меньше – 1 водосток;
• если длина желоба превышает 12 м – 2 отвода;
• для крыш сложной формы надо предусмотреть дополнительные водостоки на каждый выступ;
• на линии с заглушкой – по 1 отводу.

Два коротких участка, расположенные рядом, целесообразно соединять в один стояк с помощью разветвителя.

Нюансы расположения вертикальных отводов: если длина карниза до 12 м, то место воронки значения не имеет, в противном случае ее монтируют ближе к центру

На больших скатах расстояние между водосливными трубами не должно быть более 24 м.

Этап #3 – расчет дополнительных элементов системы

После определения конфигурации водоотвода, протяженности и количества стыков желобов, определяют расход второстепенных деталей:

1. Заглушки. По эскизу вычисляют количество открытых торцов. Для каждой незамкнутой линии понадобится 2 заглушки.
2. Соединители. Количество муфт зависит от наличия стыков желобов. Расчет проводят для отдельных линий по формуле: число лотков минус единица.
3. Воронки и тройники. Количество переходных элементов подбирают индивидуально по схеме водосточной системы. На каждую вертикальную трубу приходится одна воронка.

Количество кронштейнов для крепления желобов зависит от типа фиксатора и длины карнизов.

Расстояние между короткими крюками не должно превышать 60 см. При монтаже пластиковых лотков на доски или стропильную обшивку допустима дистанция до 90 см

Для расчета количества коротких кронштейнов используют формулу:

N = (L-30)/60,

Где:

• N – искомое значение;
• L – длина желоба в сантиметрах.

Вычисление проводят отдельно для каждой линии.

Этап #3 – вычисление вертикального отвода

Понадобится рассчитать: длину трубы, количество соединителей и хомутов-держателей. Кроме того, необходимо определить вариант организации отвода влаги.

Расчет длины трубы:

1. Измерить расстояние от отмостки до края крыши.
2. От полученной величины отнять высоту перехода – отводы от воронок, соединяющие лоток с трубой. На этом участке могут располагаться: колено, соединительный отрезок трубопровода.
3. От расчетной длины надо отнять высоту отмета и расстояние до земли – около 20-25 см.

Количество соединителей приравнивается числу стыков. Например, для отвода в 6 м необходимо 2 водостока по 3 м и 2 муфты. Один элемент – стыковка с воронкой, второй – фиксация труб.

Для крепления стояка к стене используют хомуты, интервал установки – 2 м. Трубу закрепляют с помощью шурупов, длина метизов зависит от материала облицовки фасада

К оштукатуренным стенам подойдут крепежи длиной 10 см. Для утепленного фасада размер шурупа увеличивают на толщину теплоизоляционного материала.

Технология монтажа водосточной системы своими руками

Для правильного монтажа нужно соблюдать определенные расстояния между крепежами и уклон

При установке водостоков важно соблюдать технологию. Это позволит выполнить работу без распространенных ошибок

Расчет количества кронштейнов и способы их крепления

Крюки (они же держатели или кронштейны) – самая первая важная часть водосточной системы. Они предназначены для надежной фиксации лотков (желобов). Кронштейны крепят либо к стропильной системе, либо к лобовой доске. В первом случае используют длинные крюки. Во втором — короткие.

Чтобы рассчитать необходимое количество опор для каждого ската крыши, нужно суммировать протяженность стен под ними и поделить на предполагаемый шаг расположения держателей. Эта величина может составлять от 60 до 80 см. Чем больше сечение водоприемного лотка, тем меньшим должен быть шаг.

Пример: имеем два ската протяженностью по 10 м каждый. Суммируем и получаем 20 м. Делим значение на 70 см (допустимый шаг). Результат — 2 000 см : 70 = 30 шт. Дополнительно прибавляем 2-3 крюка, чтобы смонтировать их в отступах от водосточной трубы (и просто про запас).

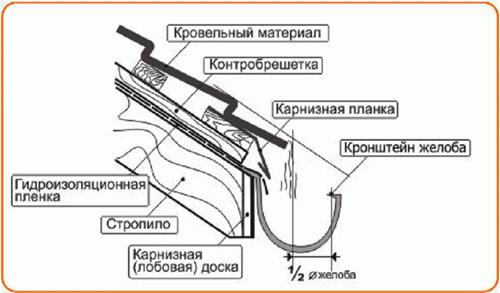

На каком уровне монтировать

Систему для водоотвода нужно крепить так, чтобы в итоге приемные лотки располагались под кровельным материалом, выступая из-под него на половину или 2/3. Такая технология обеспечивает полноценный отток воды с кровли в желоба и далее в трубы.

Угол наклона установки желоба

Чтобы атмосферные осадки самотеком транспортировались к приемной воронке, важно соблюсти угол уклона в её сторону от противоположного края ската. Мастера рекомендуют выдерживать 0,3-0,5 см на каждый погонный метр коммуникации

Чтобы уклон был ровным, кронштейны под лотки нужно сначала выложить рядом и пронумеровать в порядке возрастания – предположительное их расположение от низшей точки к высшей. Затем по ним намечают линию сгиба (угол наклона) и с помощью специального инструмента формируют нужную конфигурацию крюков по нанесенной разметке. После этого крепят.

Лотки вгоняют в кронштейны до щелчка. Затем их стыкуют при помощи соединителей. Можно дополнительно использовать герметик, чтобы исключить риск протечек. Каждый следующий желоб устанавливают по направлению от нижней точки уклона к высшей.

Крепление воронок

Водоприемная воронка служит для быстрого сбора и отведения осадков из лотков. Ее монтируют в нижней точке уклона линии желобов.

Если предусмотрено формирование отверстия под воронку в одном из лотков, нужное место размечают. Дыру вырезают ножовкой. Все заусенцы удаляют. Клещами воронке придают необходимую форму и стыкуют с лотком.

Монтаж водосточных труб

Труба является вертикальным элементом коммуникации. Её крепят к стене при помощи специальных хомутов – колец по диаметру трубы с центральным штырем

Важно сделать так, чтобы вертикальная труба находилась от стены на расстоянии хотя бы 8-10 см. Это исключит удары элемента о фасад здания при схождении воды

Если нужен обход архитектурных эркеров, используют специальные переходные колена. Низ водосточной трубы обязательно комплектуют сливом. Его крайняя нижняя точка должна располагаться от земли не менее чем на 25-30 см. Если установить слишком низкий слив, зимой в нем будет формироваться наледь.

Установка системы

Технология монтажа водостоков включает в себя подбор системы, покупку материалов и проведение соответствующих расчетов. В зависимости от пропускной способности систем, выделяют несколько вариантов водостока. Допустим, они могут обозначаться в виде цифр 100/75, 125/90, 150/110, где указано соотношение диаметра трубы и желоба.

У каждого производителя имеются собственные показатели. Конфигурация тоже отличается. Вот почему не стоит стыковать системы, выпущенные разными компаниями. Разнообразие систем необходимо для того, чтобы каждый человек мог подобрать ту модификацию, которая соответствует его потребностям.

Монтаж

Рассмотрим особенности сборки и установки металлических систем со всеми нюансами и предостережениями от ошибок.

Желоб

Установка желоба начинается с разметки. Имея необходимый инструмент, этап не займет много времени.

Кронштейн

Крепление кронштейнов или  поддерживающих скоб осуществляется на край стропил или установленную на фасаде лобовую доску с помощью саморезов.

Расстояние между крюками не должно превышать 50см. Первый крепеж устанавливается на расстоянии 15см от крайней кромки кровли.

В местах стыка водотока крепления устанавливаются с двух сторон от соединительного элемента на расстоянии 15 см, это обеспечит надежность и исключает протечки

Скат кровельного покрытия опускается к желобу, закрывая его на 1/3 ширины. В различных случаях приемлемо использование длинных или коротких кронштейнов.

Раскрой лотков

Производиться с помощью  ножовки по металлу, край обрабатывается напильником. Будьте осторожны, не повредите защитного покрытия.

 Вырез под воронку

Производится путем наложения и обведения отверстия воронки на нижней части водопротока. Работу производят ножовкой по металлу, это позволит выполнить прорезь наиболее аккуратно. Загните края среза по направлению к воронке для более надежного и плотного прилегания звеньев.

 Установка водостока в подготовленные крюки и их крепление в замках, комплектация воронками.

 Следующим этапом сборки горизонтальных лотков является монтаж заглушек.

Следуя простым правилам, крепление желобов не вызовет осложнений.

Водосточный стояк

Расстояние от фасада здания до водосточной трубы составляет 7-10см. Крепление производиться в хомуты. Желательно, чтобы они были одного производителя и материала с остальным механизмом водозабора.

Этапы работ.

1. Разметка позволит произвести монтаж быстрее. Для этого используйте уровень и отбивочную нить.
2. Крепление нижнего и верхнего хомута на отмеченной вертикале саморезами. Расстояние 15 см от концов водосточной трубы.
3. Стыковка отводных элементов: колено, поворот.
4. Крепление всех хомутов на вертикали с шагом 1,5 м друг от друга.
5. Установка трубы в посадочные места, предварительно освободив ее от защитной пленки. Затяжка вертикального элемента в хомутах.

Заключительным этапом сборки металлического водостока является проверка. Каждый узел проверяется отдельно. Для этого с самой высокой точки организуется подача воды из шланга или ведра.

Правильность собранной системы определяется отсутствием протечек и достижением жидкости конечной точки водостока.

• Отдавая предпочтение тому или иному металлу, не экономьте на комплектующих того же производителя и материала. Использование несовместимых металлов сокращает эксплуатационные показатели и эстетичный вид всей конструкции.
• Физические свойства металла изменяются в зависимости от температуры, этот фактор следует учитывать при монтаже.
• На каждый горизонтальный лоток приходиться одна водосборная воронка и вертикальный стояк.

Как крепить водосток к крыше: способы

Для крепления водостоков на дом разработано несколько основных способов:

• Крепление к лобовой (ветровой доске);
• Крепление к обрешетке;
• Крепление к стропилам.

Самый надежный вариант крепления состоит в том, что крюки для крепления водостока крепятся под кровлей к верхней части стропила до монтажа обрешетки и финишного покрытия. Крюки дополнительно прижимаются обрешеткой. Данный способ применим только в процессе строительства и, если шаг между стропилами не превышает 0.6 м.

Несколько проще производить монтаж своими руками на крышу по готовой обрешетке. Крючки дополнительно не прижимаются, но это единственное отличие от первого способа (если только доски обрешетки не сильно тонкие). Данный вариант имеет то преимущество, что позволяет повесить водосток при большом расстоянии между стропилами.

К лобовой доске крепить держатели можно только в том случае, когда позволяет надежность самой доски и ее крепления к элементам крыши.

Накрытая крыша лишает возможности выбирать среди большинства удобных вариантов. Как закрепить водосток на полностью готовую крышу, под профнастил или иное покрытие, будет рассмотрено ниже. В зависимости от конструкции можно рассмотреть такие способы крепления:

• К боковой поверхности стропил (с теми же критериями по расстоянию между ними);
• К лобовой доске;
• К стене строения.

Монтаж на боковую поверхность стропил следует выполнять длинными крючьями, поскольку гвозди или шурупы будут воспринимать нагрузку на изгиб и со временем могут разболтаться или обломаться. Для крепления на боковую поверхность стропил используются специальные крючья с выгнутой на 90° монтажной плоскостью.

Обратите внимание! Для обеспечения надежности крепления и исключения повреждения стропил они должны быть изготовлены из бруса сечением не менее 120х50 мм. Если поперечник стропил на крыше меньше, то данный способ применять не рекомендуется. Для монтажа водостока на ветровую доску не имеет значения, покрыта крыша или нет

Основное требование – надежность основания, то есть ветровой доски. Ее толщина должна составлять не менее 20-25 мм

Для монтажа водостока на ветровую доску не имеет значения, покрыта крыша или нет. Основное требование – надежность основания, то есть ветровой доски. Ее толщина должна составлять не менее 20-25 мм.

Крепление водостока к крыше можно производить по нескольким вариантам крюков:

• Обычные крючки с длинной монтажной площадкой;
• Крючки с опорной поверхностью;
• Крючки с регулируемой крепежной поверхностью для установки на наклонных досках;
• Использование специального направляющего профиля и крючка особой формы.

Применение профиля во многом упрощает монтаж водостока, особенно в части соблюдения необходимого уклона и соосности всех крепежных элементов. Из минусов – довольно высокая стоимость.

Крепить кронштейны к обрешетке можно, если есть возможность демонтировать или сдвинуть нижний ряд покрытия крыши. Делать это наиболее просто на черепичной крыше и из металлочерепицы или профлиста и практически нереально на крытой классическим шифером.

Для закрепления на стену используются специальные стальные штыри необходимой длины. К штырям крепятся крюки, а на них, в свою очередь, желоба водостока.

Надежное кровельное покрытие крыши – металлочерепица, поликарбонат и иные жесткие и прочные материалы позволяют выполнять крепление элементов водостоков к крыше непосредственно к кровельному покрытию посредством специальных струбцин.

Важно! При всей очевидности и удобстве нельзя крепить водосток к торцевым поверхностям стропил, поскольку крепежные элементы будут проходить вдоль волокон древесины, и надежность удержания закрепляемого крепежа окажется крайне низкой
