Пошаговое руководство, как сделать винтовые сваи самому

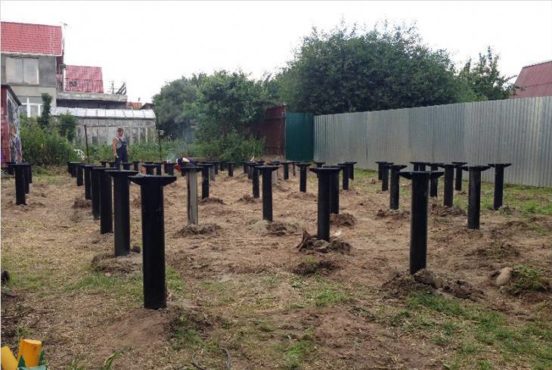

Фундамент на винтовых сваях

Что такое винтовые сваи? В чем их особенность и удобство? И как с их помощью сделать фундамент? Винтовые сваи — это такая опорная конструкция. Представляет она собой систему труб, которые погружены в грунт на определенную глубину. В нижней части этих труб приварены спиралевидные лопасти (как на фото). Эта конструкция позволяет вкручивать сваи в грунт. А лопасти играют роль нарезки, примерно с таким же эффектом действия, как и на шурупах. Острый наконечник сваи позволяет легче ей входить в грунт. А нарезка помимо того, что используется для вкручивания, также является опорным узлом, на который собственно и опирается свая.

За счет чего держится опора и на сколько она надежна, спросите вы? Отвечаем: такая свая держится за счет силы трения, которая возникает между грунтом и боковыми поверхностями сваи (трубы). Усиливают такую конструкцию те самые лопасти, о которых мы уже говорили. На них и о приходится часть нагрузки, что делает такую опору весьма надежной, при грамотной установке конечно. Кстати, сама установка таких свай имеет массу тонкостей, которые нужно соблюдать. Несоблюдение их может привести к тому, что свая будет хлипкой и ненадежной. Так вот, чтобы равномерно распределить нагрузку на каждую сваю, установка выполняется по заранее просчитанной схеме. Образуется так называемое свайное поле. Оно обеспечивает равномерную нагрузку на каждую опору.

Ростверк

Когда сваи уже погружены их верхние части срезают таким образом, что бы получилась ровная плоскость. Затем делают ростверк или по другому называют несущий пояс. Он-то и является основной конструкцией, которая распределяет нагрузку от стен. А самое главное, благодаря ему нагрузка на систему свай распределяется равномерно, не перегружая не одну из свай, что придает данной конструкции надежность и долговечность.

Строение и функции ростверка очень схожи с конструкцией ленточного фундамента. Отличием в данной конструкции является то, что у ростверка, вместо опоры на грунт, как у ленточного фундамента происходит на сваи. Для того чтобы конструкция приобрела жесткость и была менее восприимчива к боковым нагрузкам, полые трубы свай заливают бетоном после их установки. Это и создает дополнительную устойчивость и жесткость конструкции.

Конечно, и плюсы и минусы свайного фундамента имеют место быть. Но явным плюсом винтовых свай является то, что при их установке не обязательно погружать их до контакта с плотными слоями грунта, как с другими сваями. Особенность их конструкции позволяет надежно удерживать здание при достаточном углублении в грунт. Винтовые сваи являются висячим типом свай.

Устройство ростверка

Инструкция по самостоятельному изготовлению

Изготовление сваи требует навыков и опыта от мастера. Следуя технологии, можно сделать надежную опору под:

• легковесные и малоэтажные сооружения,
• ограждения,
• гараж и различные хозяйственные постройки.

Для этого мастеру понадобятся такие материалы и инструменты:

1. Металлические трубы.
2. Стальные пластины толщиной от 4 мм.
3. Сварочный аппарат.
4. Болгарка.
5. Обмазочный материал для гидроизоляции.

Выбор металлопроката для ствола

Для ствола выбирают профильные трубы из прочных марок стали. Для работы можно взять металлопрокат марок 09Г2С, Ст20 или Ст10.

Длина трубы напрямую зависит от типа грунта: ее должно хватить, чтобы сваю можно было вкрутить в почву до твердых пород.

Конструктивные параметры – длина ствола и толщина его стенки определяют несущую способность опоры. Выбирают трубы толщиной от 3,5 мм.

Рекомендации по выбору диаметра сечения:

• 57 мм – для легковесных конструкций, например, ограждений из металлической сетки;
• 89 мм – для хозяйственных легких построек;
• 108 мм – для малоэтажных жилых домов из дерева, пенобетона, кирпича.

Делаем наконечник

В домашних условиях применимы 3 технологии изготовления наконечников. Сварные пики и наконечники, изготовленные из тела трубы подходят для вкручивания сваи в плотный грунт. Крестообразные наконечники используют для строительства на торфяных и песчаных участках.

Технологические этапы:

1. Создание шаблона из картона. Вырезают равнобедренный треугольник с высотой, равной 2D, короткой стороной – πD/n, где D – диаметр ствола, n – количество лепестков (для свай Ø108 мм берут 5 листков, для труб меньшего диаметра – 4 лепестка).
2. Разметка трубы по шаблону.
3. Нарезание лепестков.
4. Загибание лепестков в конус. На этом этапе контролируют, чтобы вершина конуса совпала с осью трубы.
5. Приваривание лепестков друг к другу с помощью сварочного аппарата.

Сварной наконечник выкраивают по такой же технологии, но не из тела сваи, а из стального листа или отрезка трубы. Лепестки заготовки фиксируют между собой двойным сварочным швом. Затем приваривают пику к стволу.

Крестообразный наконечник отличается по форме и высоте от предыдущих типов. Шаблоном послужит равнобедренный треугольник с высотой, равной πD. Размер основания треугольника принимается равным внешнему диаметру трубы. Конструктивные элементы свариваются между собой.

Изготавливаем винт

Спиралевидный элемент изготавливают из толстолистовой стали толщиной от 4 мм. Как правило, шаг лопасти может варьироваться от 5 до 7 см.

В домашних условиях применяют 2 технологии изготовления винта:

1. Сплошной однозаходной элемент – заготовка выкраивается из одного листа стали, вырезается, а затем разводится ломом до необходимой конфигурации.
2. Многозаходной винт из нескольких элементов – выкраивание отдельных сегментов с последующей сваркой на пику.

Технологические этапы создания однозаходного винта:

• разметка заготовки с внешним диаметром 150–300 мм (зависит от нагрузки на сваю) и внутренним диаметром, равным сечению столба;
• вырезание детали плазморезом или сваркой с учетом ширина шва;
• разрезание детали по радиусу;
• разводка лопасти до нужного шага — зажимают сплошной участок заготовки в тиски и с помощью лома разводят края лопасти.

Технология изготовления многозаходного винта:

• изготовление заготовки по принципу, описанному ранее;
• готовое кольцо разрезают на два одинаковых фрагмента;
• нанесение винтовой разметки на пике;
• поочередное приваривание фрагментов по разметке до нужного количества витков — в процессе сборные элементы подгибают до нужной формы.

Проще приваривать лопасти к телу трубы, потому что оно имеет постоянное сечение. У заготовки для наконечника внутренний диаметр будет меньше, поскольку пика сужается к концу. Для изготовления элемента нужной конфигурации подгонять заготовку лучше на месте, используя плотный листовой материал для шаблона.

Финальная обработка

За один год эксплуатации толщина стенки металлической сваи уменьшается минимум на 0,01мм из-за коррозии. Чтобы защитить фундамент от разрушающего фактора, сваю покрывают специальным составом, стойким по отношению к влаге.

В домашних условиях можно использовать такие обмазочные материалы в качестве гидроизоляции:

• полиуретановая эмаль;
• мастика на основе битума;
• асмольная грунтовка и другие.

Установка свайно-винтового фундамента

Александр Викторович пишет: С супругой начали продумывать строительство собственного дома. Пока только присматриваем участки и выбираем живописные места в нашей области. Пытаюсь прикинуть на калькуляторе сколько может стоить строительство дома, который мы запланировали. Понимаю, что фундамент одна из самых затратных статей строительства, поэтому рассматриваю альтернативные варианты устройства фундамента, такие как #8212; винтовые сваи. Из рекламы производителей пока вырисовывается следующая картинка: стоимость значительно ниже, чем бетонный фундамент, монтаж винтовых свай можно выполнить самостоятельно и в короткие сроки, возможность монтажа в болотистой местности, не нужно ждать пока фундамент осядет + фундаменты не подвергаются пучению. У кого есть опыт работы с винтовыми сваями? Подскажите, насколько они долговечны? Можно ли смонтировать такие сваи самостоятельно?

Способы, приемлемые для самостоятельного монтажа

Коль принято решение по установке дома или другого строения на точечные опоры, имеет смысл разобраться, как вкрутить винтовые сваи самостоятельно, даже если работу будут выполнять наёмные люди. Их ведь как минимум нужно контролировать, а для этого необходимо быть всесторонне подкованным.

Способ 1

Перед тем, как установить первую винтовую сваю, предварительную разметку всех точек опор можно не делать, так как всё равно будут расхождения. Первая и вторая (на противоположном углу) сваи послужат маяками для формирования свайного поля, между которыми можно натягивать причальный шнур:

Чтобы вкрутить сваю своими руками, без применения спецтехники, в точке монтажа сначала делают небольшой приямок и подливают туда воды – чтобы грунт размягчился.

Подготовка лунки перед тем, как закрутить сваи своими рукамиИсточник bibliostroy.ru

Свая устанавливается в лунку, а в имеющееся вверху её ствола технологическое отверстие вставляется стальной монтажный лом. Сделать это можно и самому, но чтобы закрутить винтовые сваи без специальной машины, вам однозначно потребуется два помощника – один будет придерживать сваю в заданном положении, а ещё два человека – обеспечивать движение по кругу.

Подготовка сваи к завинчиваниюИсточник bibliostroy.ru

Вращение будет производиться путём воздействия на трубу, надетую на лом – она послужит рычагом, передающим стволу поворотное усилие. Чем больше рычаг, тем легче будет его крутить. Чтобы проще было вращать, трубы нужно постараться опустить вниз, для чего лом придётся немного согнуть.

Установка рычаговИсточник bibliostroy.ru

Держась за трубы, два человека начинают вращение, а тот, кто придерживает ствол, осуществляет контроль вертикальности ствола по уровню. В данном случае для этой цели используется двухсторонний магнитный прибор, прикреплённый прямо к стволу. Но можно обойтись и обычным уровнем, хотя это и не так удобно. Вертикаль выставляется после первичного вбуривания – после того, как свая зацепится за грунт.

Как закручивать и выравнивать сваи винтовые вручную – использование двухстороннего магнитного уровняИсточник bibliostroy.ru

Вращение продолжают до тех пор, пока свая не упрётся в прочный слой грунта. На одном участке эти уровни могут быть разными, и оголовки после установки возвышаются над поверхностью земли на разную высоту.

Как установить винтовые сваи своими руками: завершающий этапИсточник bibliostroy.ru

Способ 2

Первый способ наиболее прост, но обойтись только им в стеснённых условиях довольно проблематично. Ведь рычаги, вращающие сваю, имеют трёхметровый вылет, и если, к примеру, мешает забор, или стена дома, к которому делается пристройка, один рычаг приходится снимать. Одной трубой крутить сложно, да и свая при этом даёт перекос.

Поэтому расскажем, как закрутить винтовые сваи, используя дополнительное приспособление. Таковым является мобильная электрическая установка, предназначенная для монтажа свай в труднодоступных местах (она показана на фото). Так как ей требуется электричество, которого в условиях строительного участка может и не быть, работу установки обеспечит бензогенератор.

Переносная установка для завинчивания свайИсточник bibliostroy.ru

В её конструкцию входит:

1. Редуктор с планетарной передачей, обеспечивающей малую скорость ввинчивания.

2. Корпус с упорной штангой.

3. Головки разных размеров с четырьмя и шестью гранями.

Установив на сваю оголовок с фланцем, к ней прикрепляют адаптер либо сразу привинчивают редуктор. Сваю выставляют вертикально в подготовленную лунку, прикрепляют штангу и начинают вращение.

Как вкручивать винтовые сваи своими руками с помощью редуктора – сначала ствол вкручивается под угломИсточник bibliostroy.ru

Сначала сваю забуривают под углом 40 градусов, что допускается строительными правилами. Только после того, как она войдёт в плотный слой грунта, её начинают выравнивать по уровню, для чего несколько человек вынуждены прикладывать свой вес с противоположной наклону стороны. После того, как положение сваи удастся откорректировать, у её ствола остаётся один человек, чтобы контролировать уровень.

Даже при механизированном вкручивании одному не справиться, закручивать винтовые сваи должны несколько человекИсточник bibliostroy.ru

Контроль уровня сваиИсточник bibliostroy.ru

Довинчивание до нужной отметкиИсточник bibliostroy.ru

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа. Отличия свайного основания от плитного или ленточного состоят в следующем:

• каждая его свая передаёт грунту сфокусированную в конкретной точке нагрузку;
• сваи сделаны из металлических труб, которые гораздо хуже, чем железобетон, сопротивляются изгибу и подвержены воздействию коррозии;

  Винтовые сваи плохо работают на изгиб, поэтому в их полости заливают бетон

• вворачивание винтовых свай в грунт делает его рыхлым, а не плотным, в отличие от применения забивных свай.

Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Преимущества свайно-винтовых фундаментов

1. Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
2. Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.

   Винтовые сваи можно вкручивать без использования специальной техники

3. Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
4. Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.

   Рельеф строительной площадки практически не влияет на стоимость фундамента из винтовых свай

5. Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
6. Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
7. Всесезонная установка. Ввинчивать сваи можно в любое время года.

   Винтовые сваи можно устанавливать даже зимой

8. Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
9. Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
10. Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.

Недостатки винтовых свай

У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:

1. Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
2. Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
3. Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.

   В данном случае приходится использовать специальную технику, потому что ручной установке свай может помешать находящийся рядом гараж

4. Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
5. Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
6. Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
7. Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.

Статья в тему: Как выбрать подходящую вытяжку для кухни без затруднений

Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:

• временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
• баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
• хозпостройки, беседки, сараи, навесы, веранды, заборы;
• ворота распашного типа.

Как установить самому: пошаговая инструкция

Настоящая инструкция не является догмой, а носит исключительно рекомендательный характер

Следует обратить внимание на некоторые ключевые пункты, выполнение условий которых обязательно

Инструменты и материалы

Перед началом работ подготавливают следующие инструменты и материалы:

• садовый бур;
• растворомешалка;
• лопаты;
• магнитный уровень;
• угловая шлифмашина;
• лазерный уровень;
• отрезки водопроводных труб длиной от 2 до 3 метров;
• монтажная насадка;
• винтовые сваи;
• оголовки;
• электросварка.

Подготовка

С территории строительного участка убирают мусор, и по возможности удаляют растительность и плодородный слой почвы (100 – 150 мм).

Далее выполняют следующие действия:

1. С помощью шнура и колышков переносят план свайно-винтового фундамента на участок.
2. В точках разметки угловых опор садовым буром делают приямки глубиной 300 мм.
3. Правильность построения прямоугольников разметки проверяют равенством диагоналей между противоположными углами, измеряя их шнуром.
4. На прямых участках линий разметки под опоры тоже бурят приямки. Диаметр приямка должен быть таким, чтобы винт плотно входил в него. Это нужно для точной корректировки изначального вертикального положения ВС.

Как правильно вкрутить?

Подготовив свайное поле, переходят непосредственно к монтажу свай. Для того, чтобы самому правильно закрутить опоры можно применить один из трех способов:

• В процессе установки участвуют 2 человека. Один, продев рычаг в монтажное отверстие, вращает сваю вокруг своей оси, а второй удерживает двумя руками опору в вертикальном положении. Такой способ эффективен при глубине заложения фундамента не более 1,5 м и диаметре ствола 57 мм.
• ВС монтируют три человека. Два работника, вдев отрезки труб в верхний конец сваи с противоположных сторон, двигаются вокруг по часовой стрелке. Третий работник контролирует ровное вхождение сваи перпендикулярно горизонту.
• Третий способ — это применение монтажного оголовка, который надевают на верхушку трубы и фиксируют отрезком трубы через монтажные отверстия ствола опоры. По обеим сторонам оголовка сделаны петли из арматуры, которые позволяю продеть сквозь них трубы-рычаги любой длины и диаметра.

  Это позволяет значительно увеличить вращательные усилия и сократить время монтажа. Для контроля вертикального положения опоры на ствол крепят магнитный уровень. Работник, глядя на положение пузырька прибора, усилием рук выправляет положение сваи относительно горизонта и вертикали.

Обрезка

По окончании завинчивания приступают к обрезке свай:

• выбирают самую короткую опору и ниже её отверстий делают отметку с помощью лазерного нивелира;
• отметку надземной высоты ствола переносят на все опоры с помощью того же нивелира;
• выравнивание высоты СВФ относительно горизонтальной плоскости производят спиливанием частей труб выше отметки угловой шлифмашиной.

Бетонирование

Процедура осуществляют следующим образом:

• заливают полости свай бетоном М 300. Его готовят в растворомешалке или ручным способом в подходящей ёмкости. В ёмкость засыпают цемент М 400 – 500, песок и щебень в пропорции 1:2:2;
• в процессе перемешивания постепенно добавляют воду до получения жидкой тестообразной однородной массы;
• для быстрой заливки без потерь в опору вставляют самодельную лейку, свёрнутую из куска жести;
• по мере заполнения ствола бетон уплотняют отрезком арматуры, выдавливая из него воздух.

На верхние концы ВС надевают оголовки и приваривают их к сваям с помощью электросварки. На площадки оголовков укладывают металлопрофиль ростверка. Далее приступают к монтажу перекрытий и стеновых ограждений.

Возведение фундаментной конструкции под дом своими руками

Технологические этапы строительства (после расчетов и проектирования):

• разметка участка;
• вкручивание свай с помощью насадки и профильных труб-рычагов;
• бетонирование полости трубы для увеличения прочности и предотвращения образования конденсата;
• обрезка свай на одном уровне;
• наваривание оголовков.

Каким должно быть расстояние между винтовыми сваями при устройстве фундамента, можно узнать тут. Об установке винтовых свай для фундамента своими руками читайте в данной статье, о ремонте основания с применением винтовых опор — в этой, о реконструкции фундамента — в этой.

Устройство канализации

При монтаже канализации в доме на сваях необходимо утеплить трубы, чтобы избежать замерзания сточной жидкости, когда температура воздуха будет отрицательной.

Для этого необходимо:

1. Использовать теплоизоляционные материалы для труб.
2. Утеплить цоколь по периметру дома.
3. Прокладывать внешнюю отводную трубу, соединяющую внутреннюю канализацию с септиком, в траншее.

Сарай с нуля

Сарай — легковесная конструкция, поэтому под фундамент можно использовать трубы диаметром меньше 108 мм. Длину труб выбирают с учетом глубины промерзания почвы (1,5–2 метра).

После монтажа опор производят бетонирование, обрезают выступающие части труб на одном уровне и наваривают оголовки. Связать сваи в единую конструкцию можно швеллером, металлической трубой или деревянными брусьями.

Строительство веранды

Каждый угол веранды должна удерживать одна опора. Таким образом выбирают количество стержней, учитывая, что шаг между ними не должен превышать 3 м. Длина труб зависит от линии промерзания почвы. Диаметр опоры можно выбирать между 57 и 89 мм.

Этапы работы:

• ввинчивают опоры строго в вертикальном положении;
• обрезают трубы на одном уровне
• заполняют полость бетоном;
• наваривают оголовку;
• на оголовки кладут слой гидроизоляции;
• делают обвязку ростверком (металлическим профилем или брусьями).

Любая древесина в строительстве должна быть обработана влагостойкой пропиткой.

В отличие от отдельной террасы, веранда имеет с домом как минимум одну стенку и объединена кровлей. В этом случае строители советуют делать связку между фундаментами, чтобы не нарушить устойчивость конструкции.

Для отдельно стоящей от дома террасы нужно рассчитать суммарные нагрузки, проанализировать несущую способность грунта и в связи с этими данными выбрать количество опор. Для повышения устойчивость террасы обвязку рекомендуют делать как по периметру, так и по диагоналям.

Заключение

Фундамент из винтовых свай — быстрый и дешевый вариант создания основания для частных домов или вспомогательных построек. Простота монтажа и высокая скорость создания конструкции привлекают многих пользователей, но необходимость постоянного обслуживания металлических деталей является недостатком.

Если принимается решение использовать винтовые сваи, очень важно найти бригаду профессионалов, имеющих опыт работ с подобными основаниями, иначе вместо прочного и надежного фундамента появится неустойчивый частокол из недостаточно глубоко погруженных стволов. При должном подходе и правильном соблюдении технологии такой фундамент способен выдержать около 75 лет

При должном подходе и правильном соблюдении технологии такой фундамент способен выдержать около 75 лет.
